Artlantis 是法國 Abvent 公司重量級渲染引擎，也是SketchUp 的一個天然渲染伴侶。Artlantis 出圖清新，對于室內、建筑、景觀等效果表現十分出色。

以下為snake_chz（“SketchUp吧”渲染版主）提供的
瑞典木屋渲染實例教程

教程內容：
本次以瑞典 Sunnano 住宅的一個單一立面為案例，講述了自然環境下小體量建筑的場景布置與材質技巧。

使用軟件：
SketchUp 2016，Artlantis 6，Photoshop cc 2015

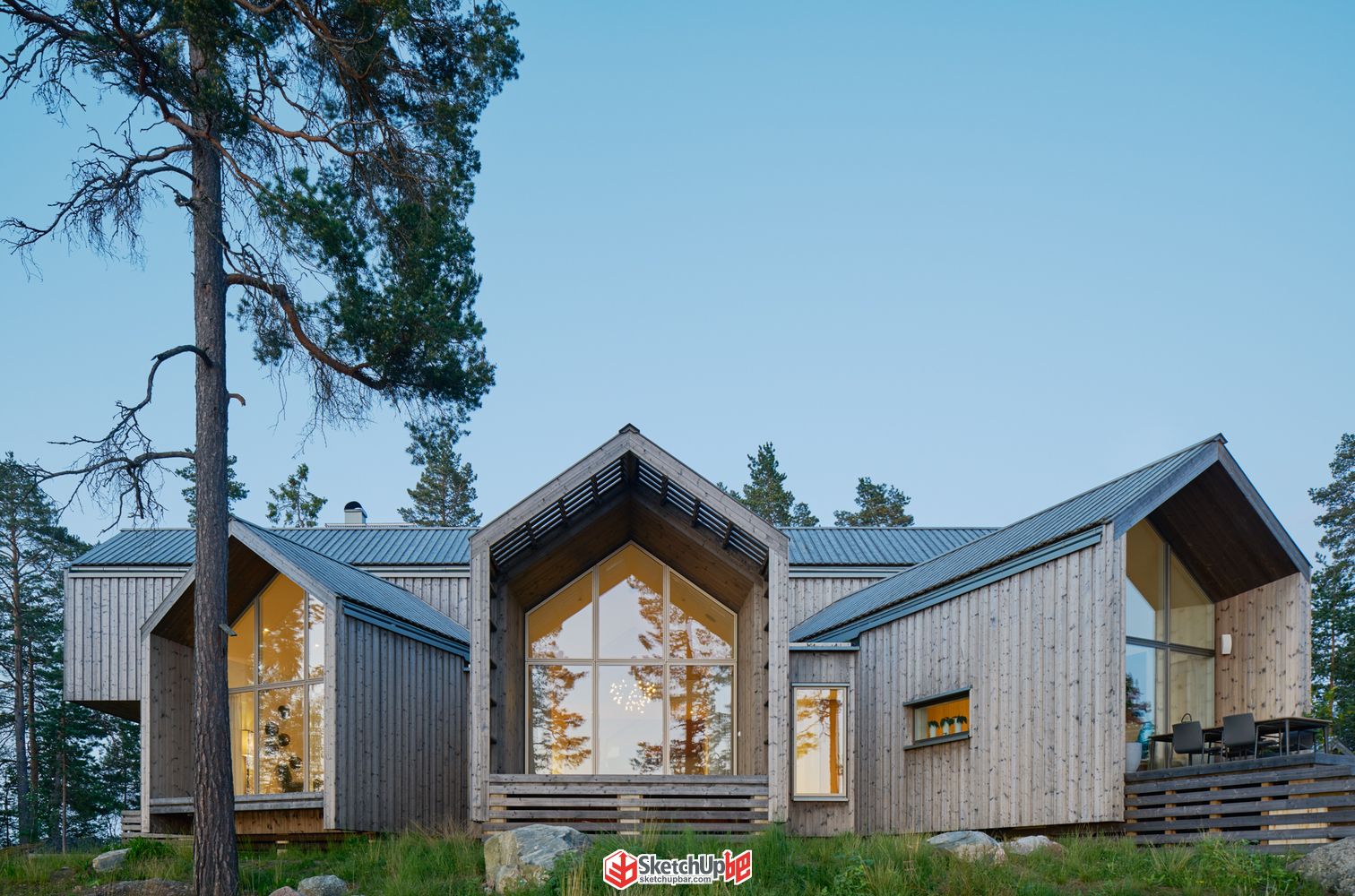

原建筑場景

下圖為渲染效果
場景建立與布置在室外表現中非常重要，真實細致的場景不僅可以使建筑場景更加豐富還可以凸顯建筑本身加強建筑的真實感。

【1】確定 SketchUp 模型

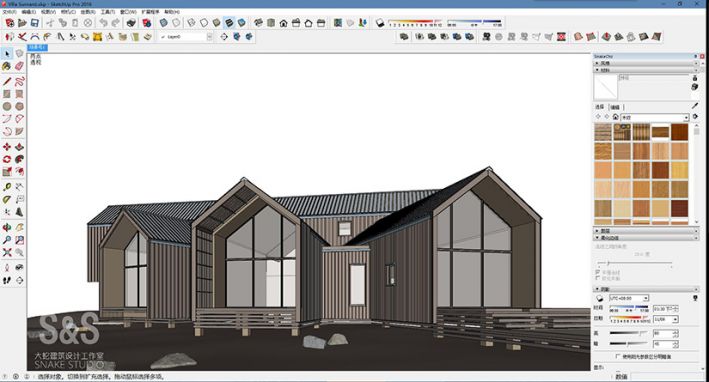

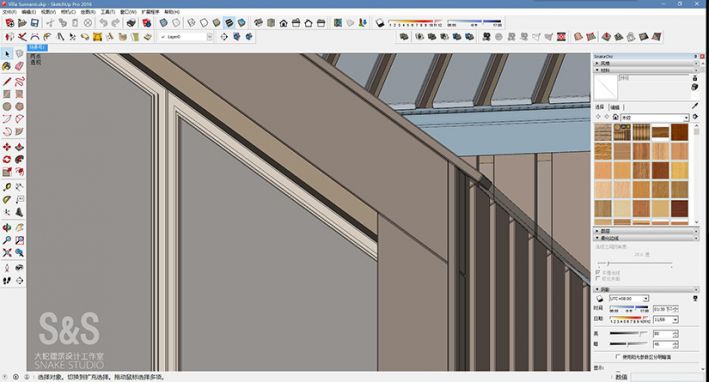

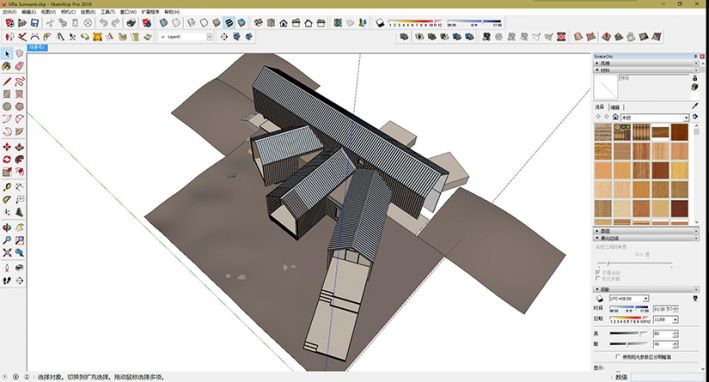

首先我們來看看本次案例的 SketchUp 建模，因為時間關系，僅參照原建筑平立面建立了外形。選擇合適的表現立面。

主要表現立面的各個構件都做了倒角，這樣在渲染時候細節會更多更真實。

【3】下面進行非常重要的一步：構圖

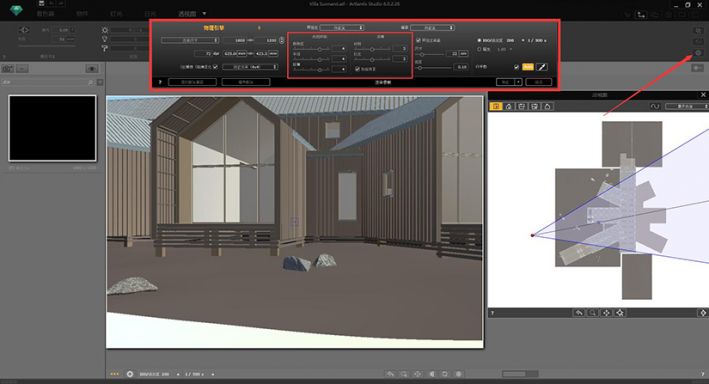

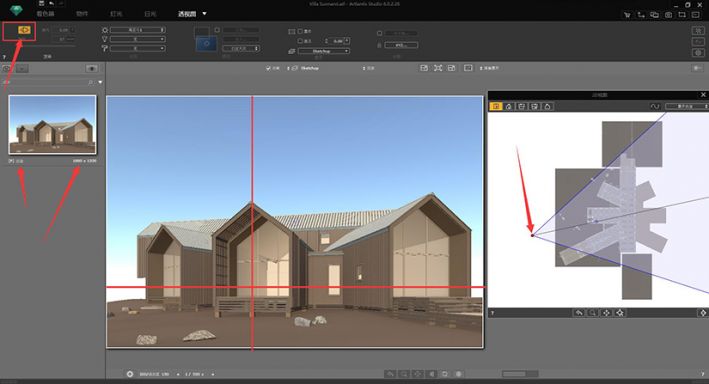

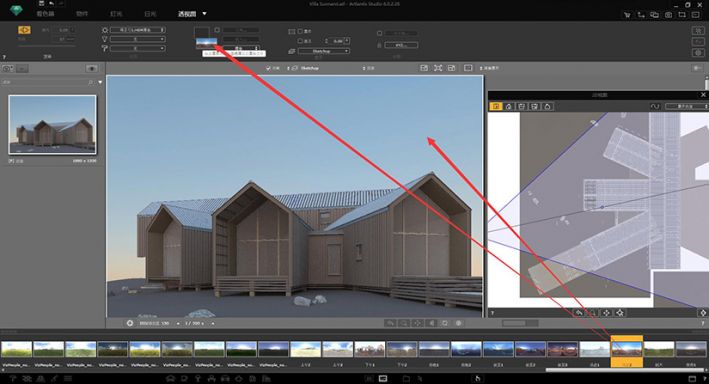

參照原建筑方案中攝影作品，建筑中間坡屋頂房間處于圖面黃金分割位置，可以通過2D視圖中操作紅點調整相機位置，也可以在預覽視圖內直接使用鼠標導航操作。另外在相機面板的左上方可以激活兩點透視，基本是建筑外景人視的必選啦~


【4】確定整體布光

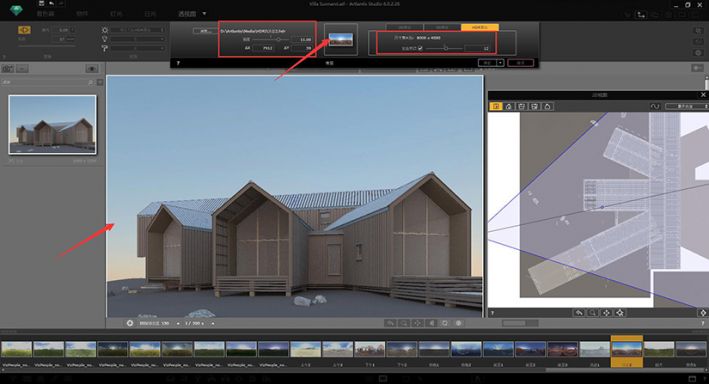

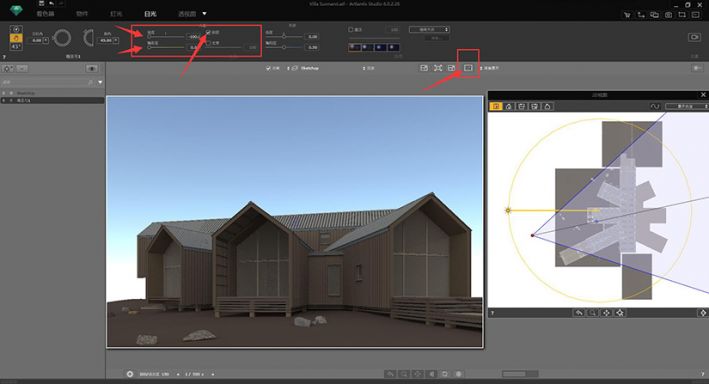

①純天光。切換到陽光面板開啟陰影，并將陽光的飽和度和強度調整為最低，這樣我們便可以得到柔和的軟陰影整體光環境，不同于陽光直射，這種軟陰影更加柔和，可以表現半夜景、陰天、清晨等特殊的光環境。
當你需要得到接近最終渲染的效果時，點擊預覽視窗的右上方的細化預覽，待刷新完畢即可得到比自動刷新更加準確的預覽。

【5】選擇玻璃材質并觀察反射

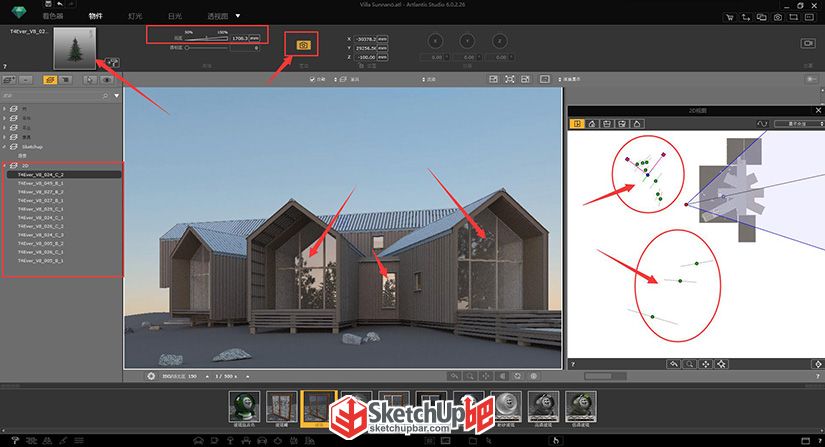

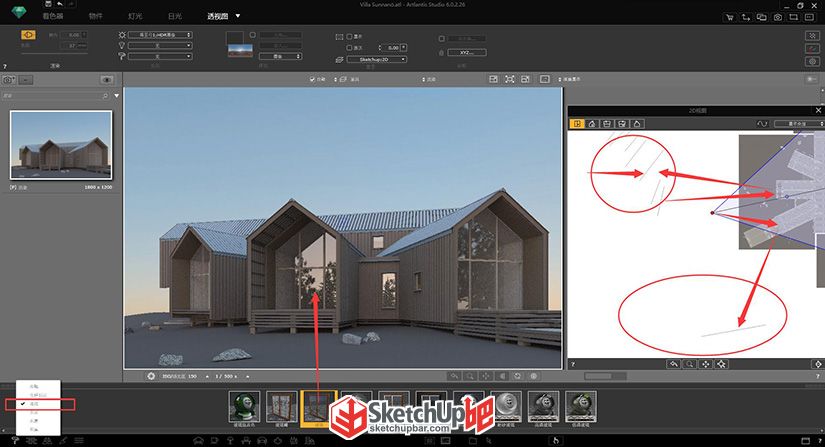

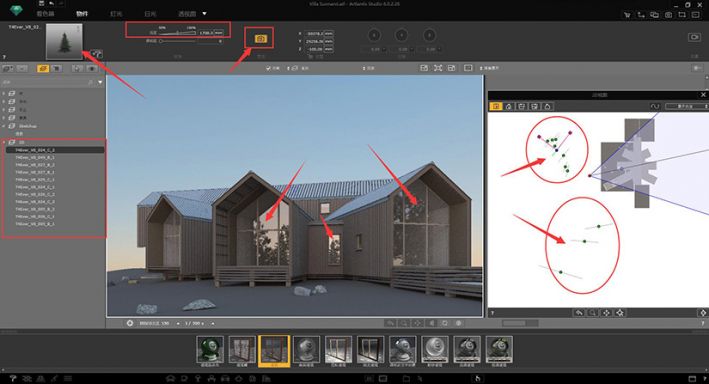

在基礎材質中選擇玻璃材質拖拽至建筑玻璃部分以便觀察反射，這里使用了BB樹（即面朝相機的2D植物）放置于相機后方來在玻璃上產生反射的樹影，可以用多顆BB樹拼合出豐富的反射。

因為只需要BB植物產生反射，所以可以看到只需要在2D視圖內布置數個物件即可產生遮擋環境。

【6】布置3D植物

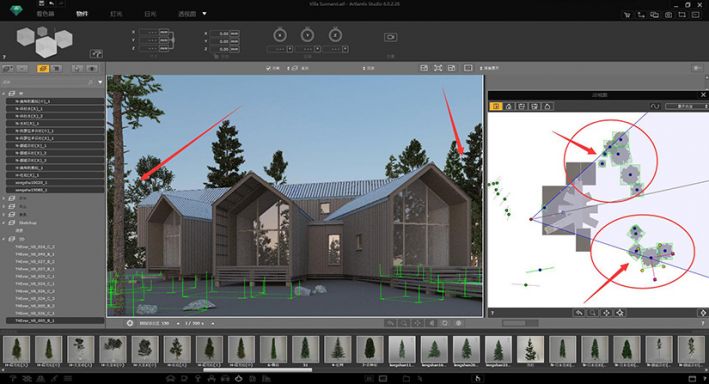

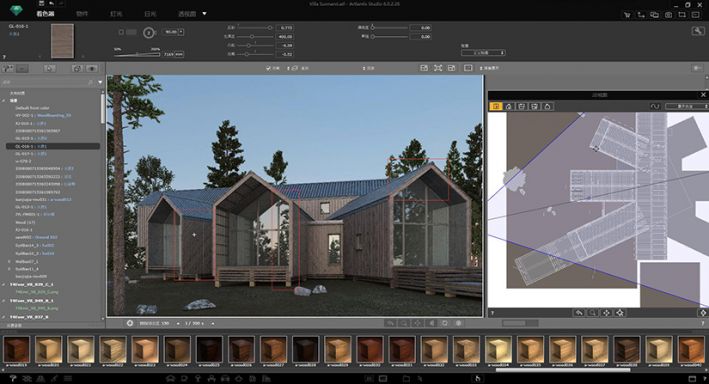

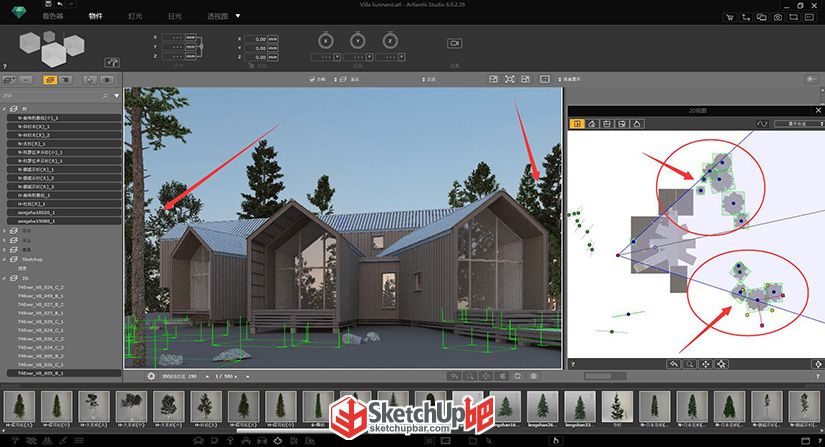

3D植物更加立體、真實，擁有更多細節，像類似的小場景布置上10顆左右的3D植物就夠了，主要分配在建筑周圍相機能看到的地方。植物物件一般都是調整好材質，只需要放進場景，不需要二次調節。

【7】附著材質

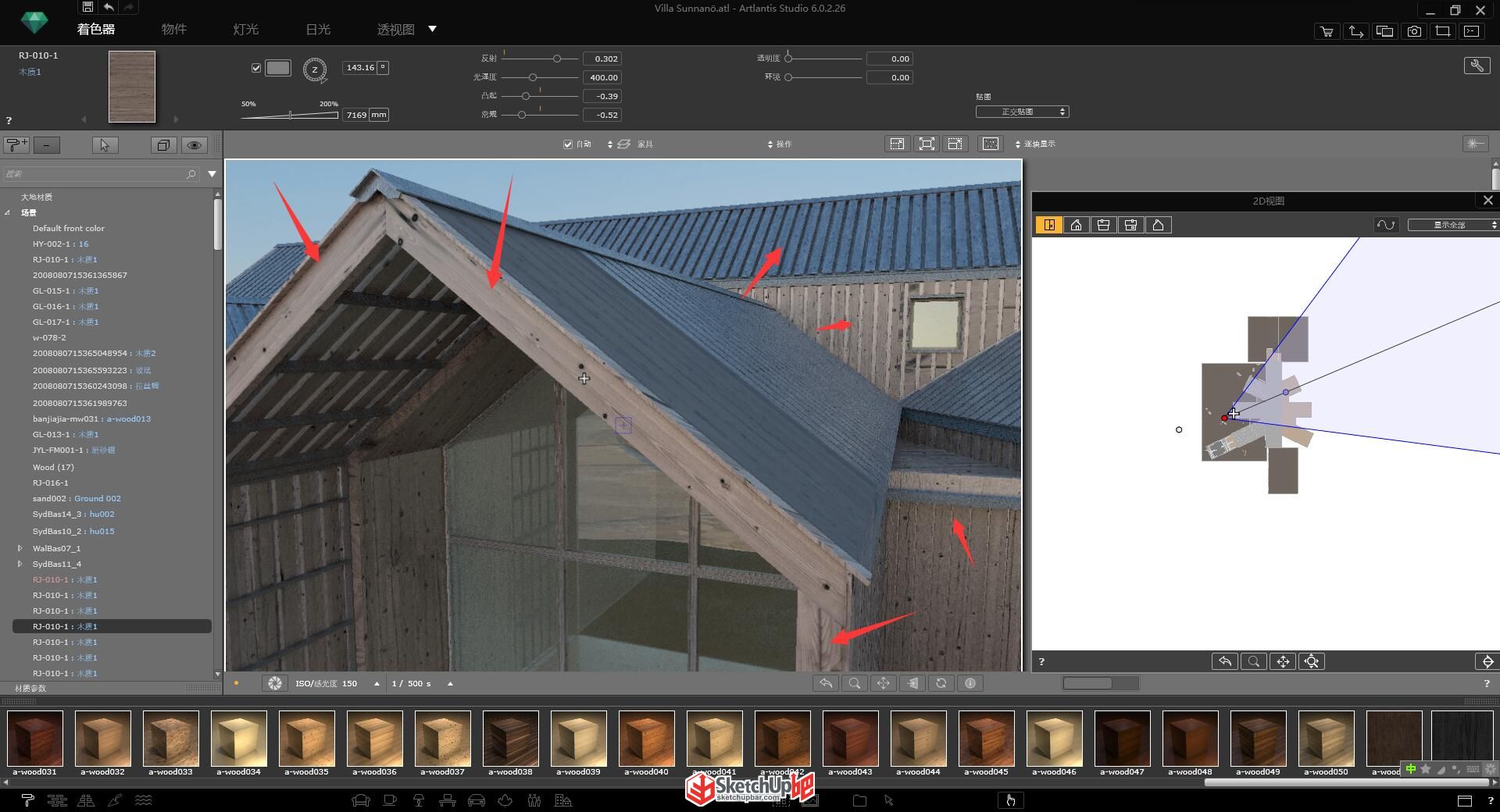

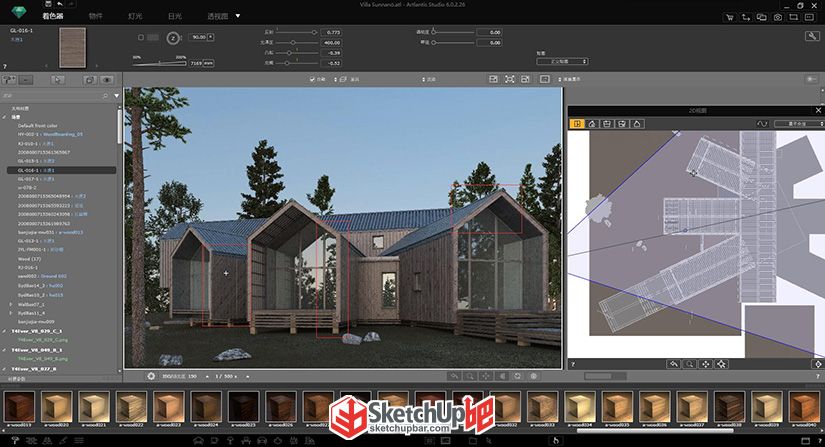

同樣拖拽合適的材質至模型表面，先從大面積的材質開始賦予。我們會發現相同材質在場景中因為坡屋頂和多角度建筑體量的存在，一些平面或者構建的貼圖紋理方向不正確，如果將他們調整正確，其他又會出錯，如圖中紅框部分。

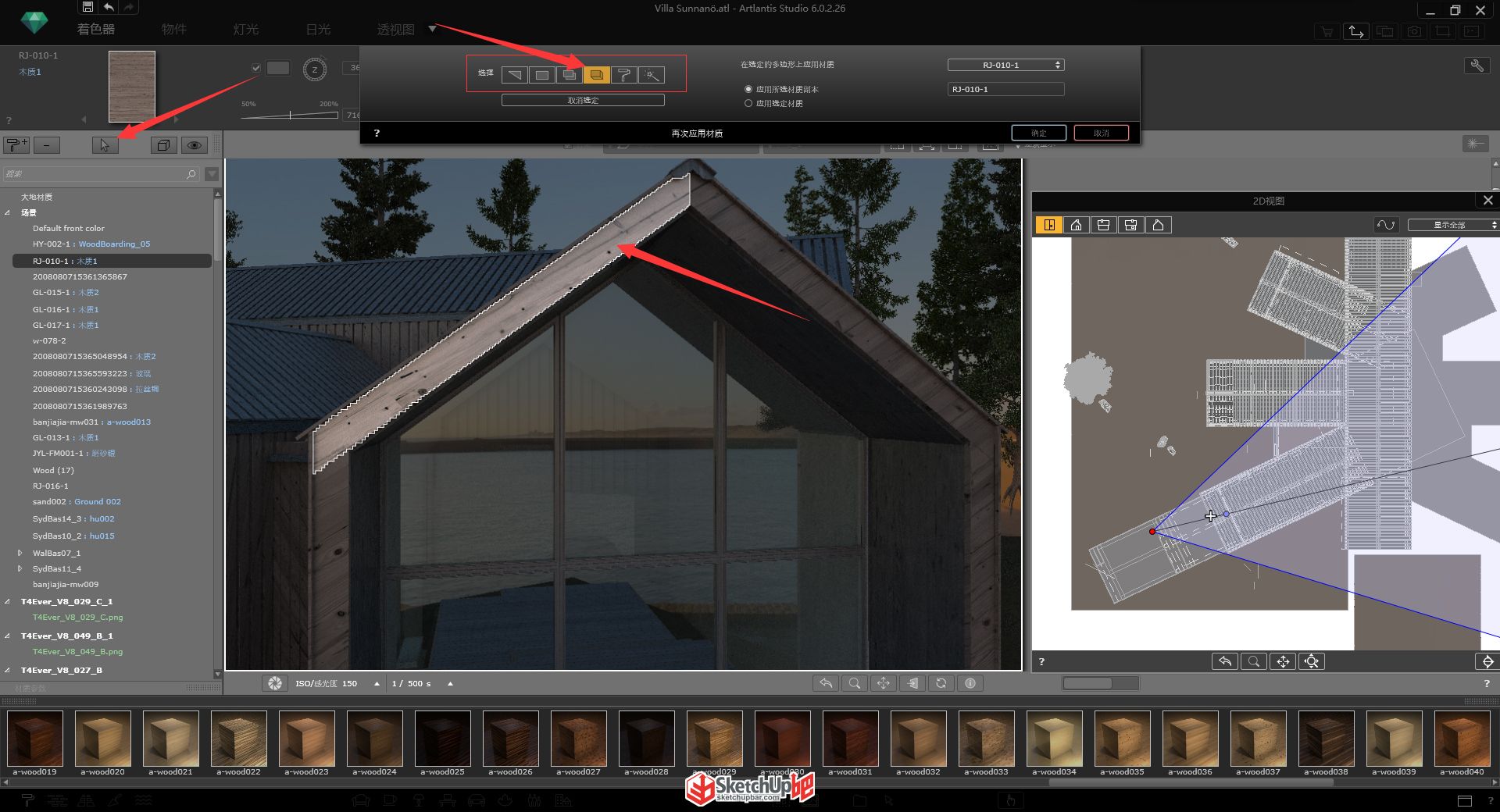

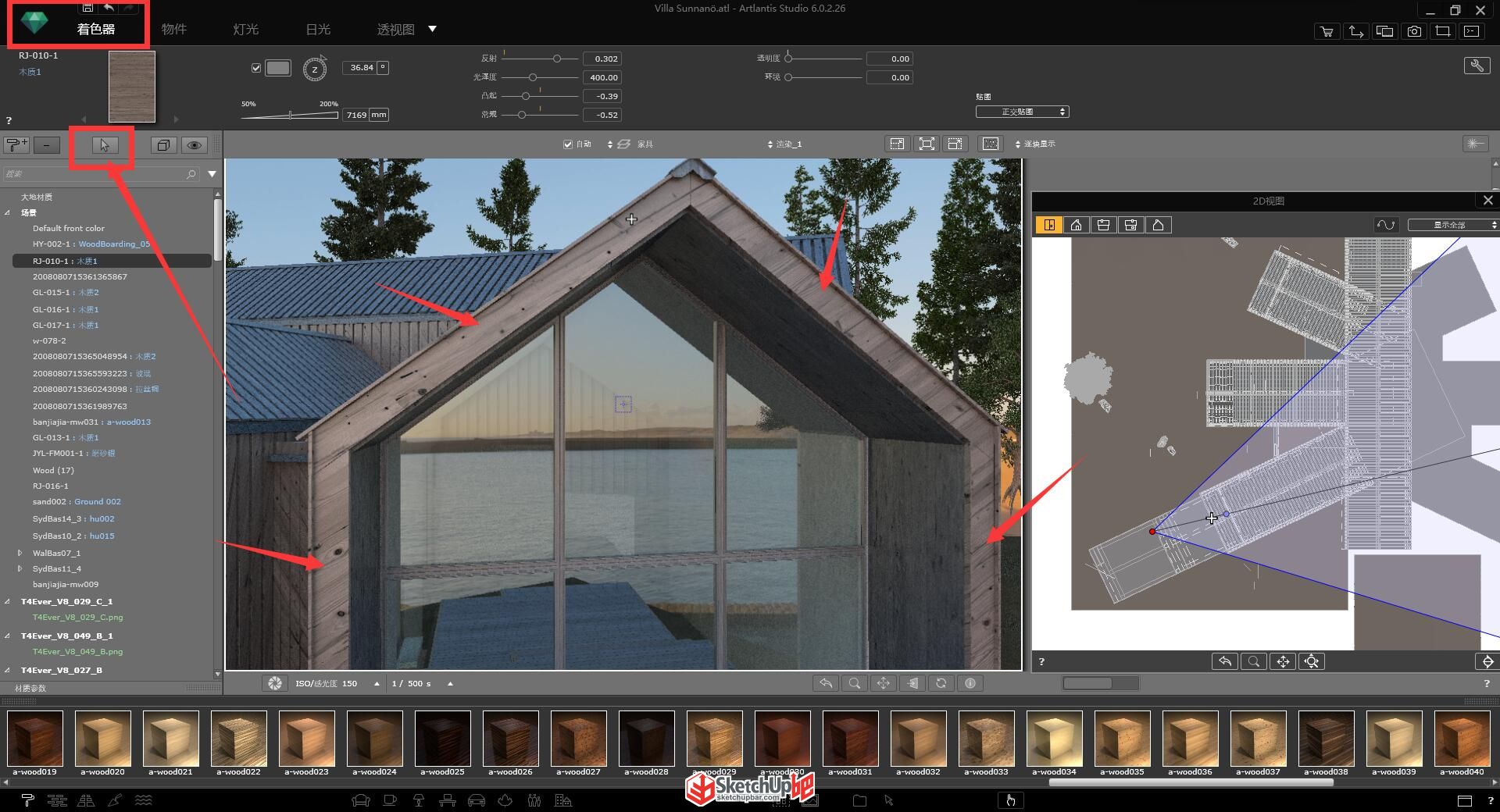

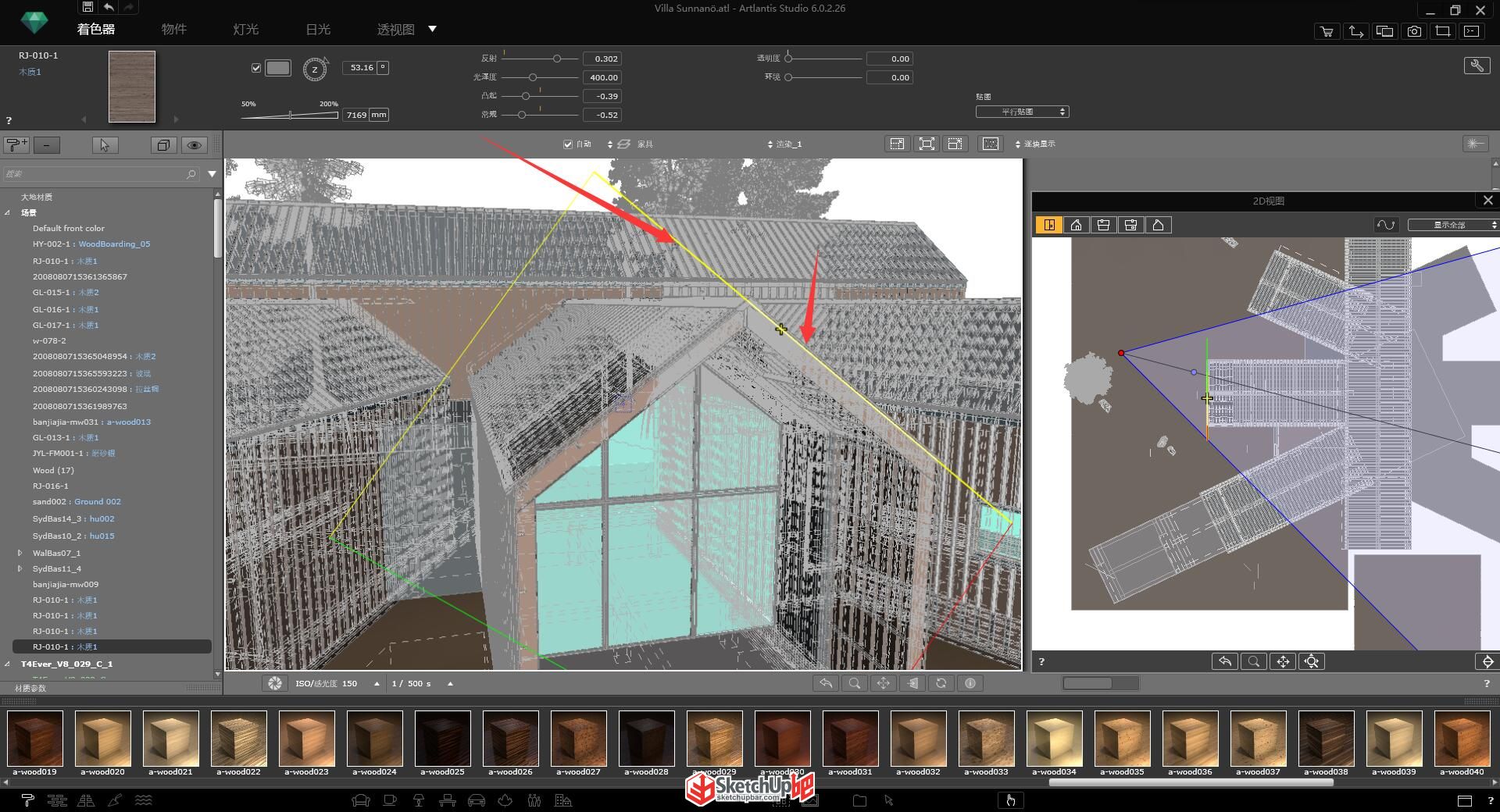

解決辦法：下面放大圖中可以看到人字山墻僅有左上紋理方向正確，其他構建紋理都沒有順著構建方向，這時候我們就需要區分部分構建，來達到不同的 uv（當然模型自帶 uv 最好，這里闡述的是無 uv 的情況），在材質列表上方有一個白色的箭頭，它可以用于區分材質，點擊一下它即會彈出窗口。

在彈出的窗口我們可選擇多種區分模式，這里我們使用第四個物件（組件）區分，再在預覽圖中點擊一下需要更改紋理方向的構建，被選擇的部分會高亮顯示出來，點擊確定即可，我們依次將人字山墻的4個構建都區分出來。

點擊其中任何一個構建，按住并拖動鼠標，你可以看到預覽視圖中出現一個貼圖框，選擇任意一邊（黃色線、紅色線、綠色線）按住拖拽同時按住 Shift 貼圖即會自動吸附至最近的直線，實現快速貼圖對齊。

依次將不同構建的貼圖都進行上述操作快速對齊，這樣我們就可以得到相同材質的不同 uv 了。當然如果你覺得上述操作略復雜，你也可以在模型中將這些紋理方向貼好，在 art 里直接使用 uv 貼圖，讀取貼圖坐標信息，每一個構建也都會正確貼圖。

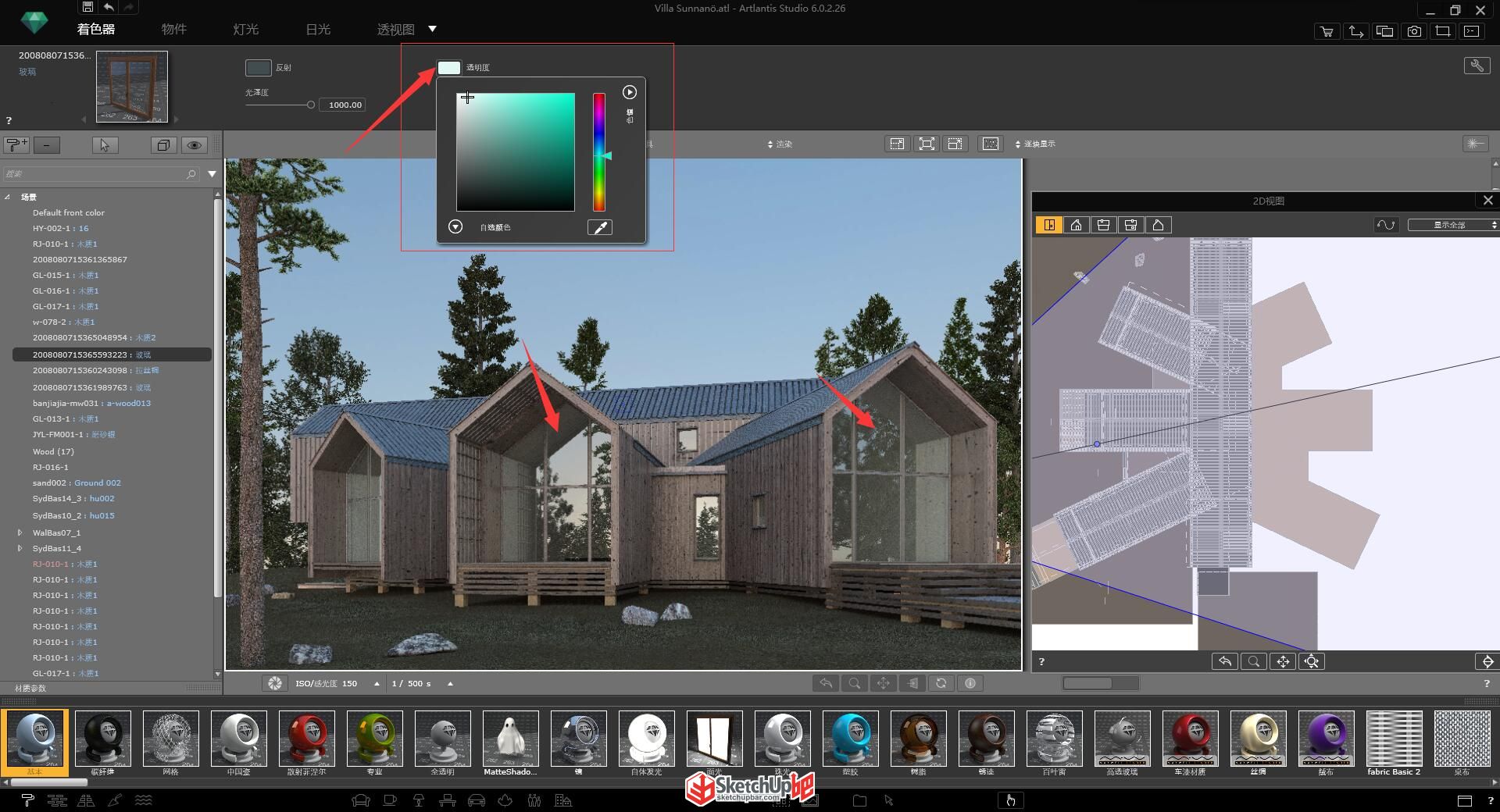

再來講一個玻璃材質的小技巧，認真觀察你會發現，除了超白玻璃，生活中大部分玻璃都會成一點點微微的藍綠色。同樣我們可以給予玻璃材質一點點藍綠色，讓玻璃感覺更好、更真實。

【8】添加家具豐富場景

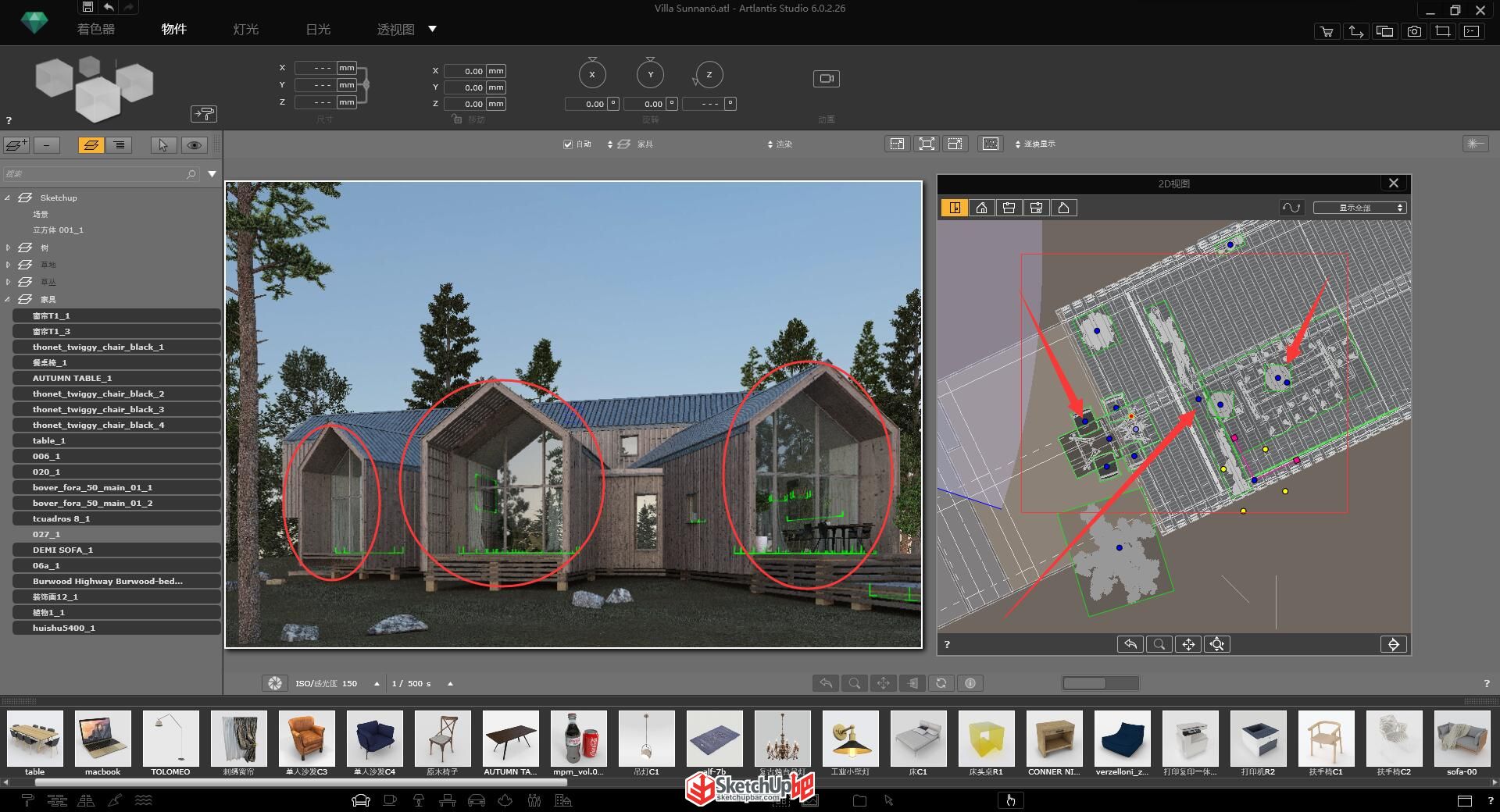

賦予好所有材質后，再來添加一些家具以豐富場景，如下圖，在玻璃窗部分添加桌椅板凳，墻壁裝飾畫窗簾等，不易過多，只需在能看到的地方豐富即可。

【9】添加3D草地
可以在類似的小型場景中添加 3D 草地，復制即可，做到自然需要花費一定心思。如果電腦配置較低，建議 Photoshop 后期制作草地。

【10】渲染場景

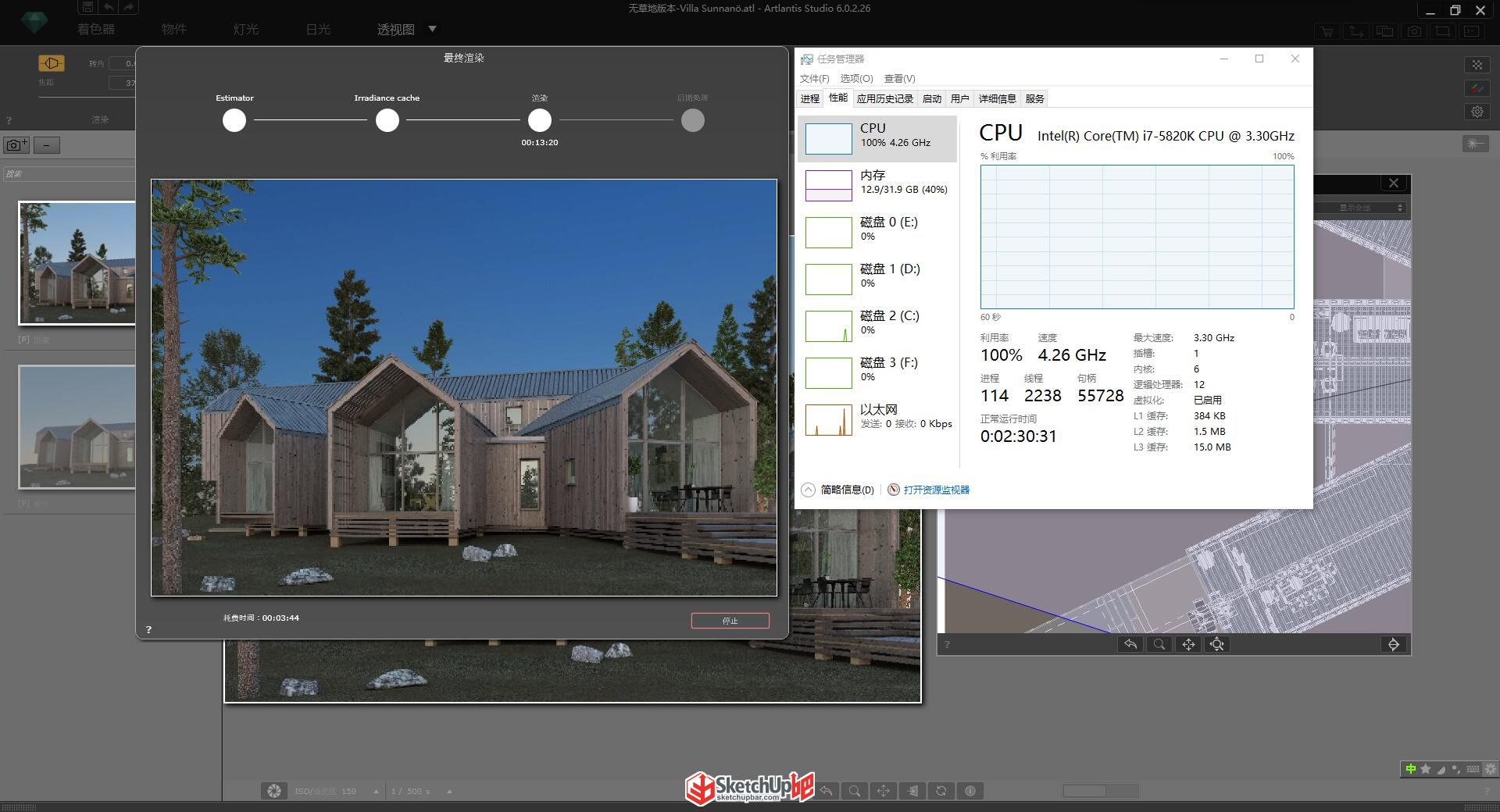

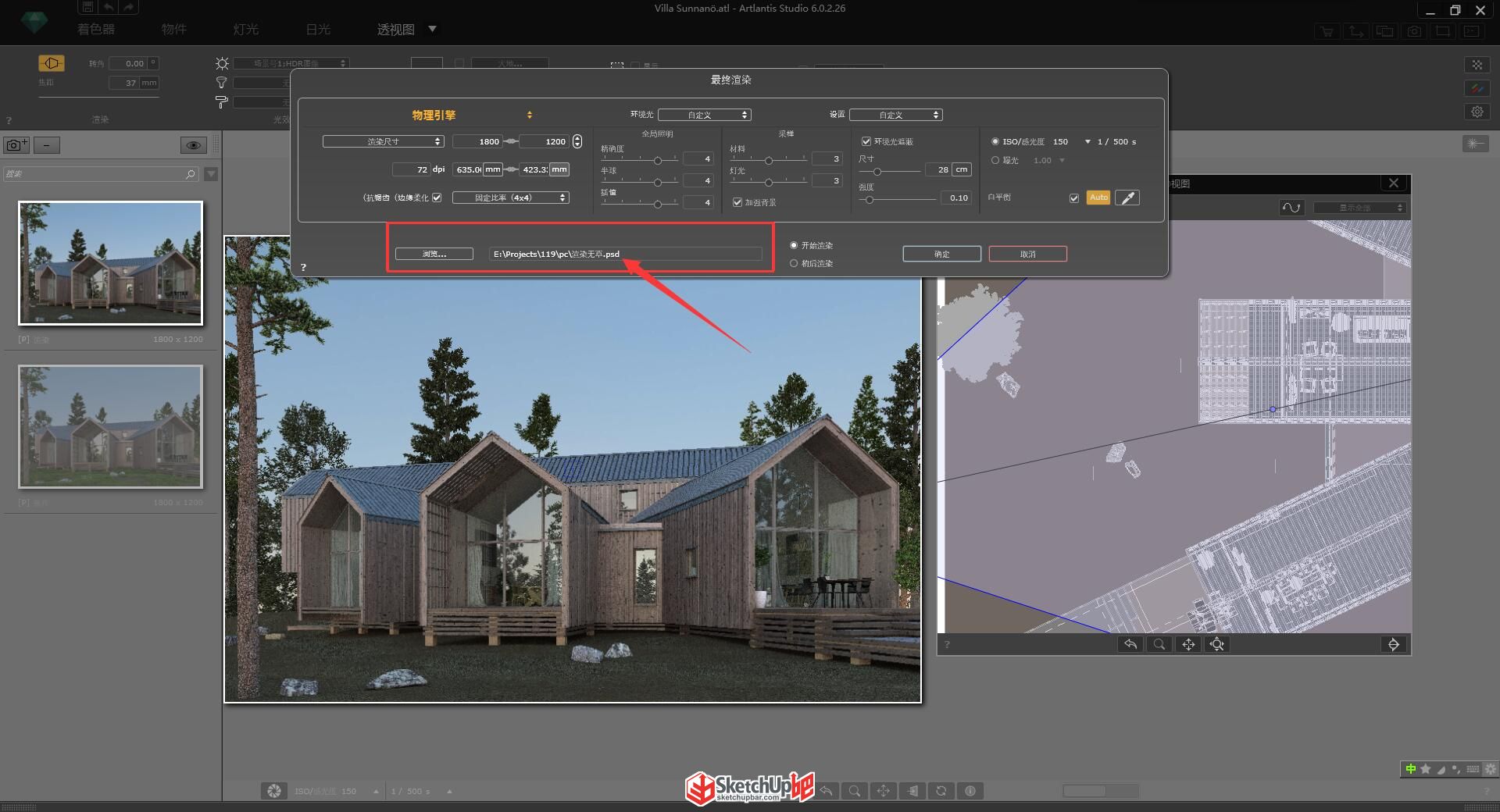

豐富好場景了我們就可以開始渲染了，渲染輸出選擇 psd 格式以便方便后期，源文件中有兩個相機，一個是無草地的，另一個是有草地的，可根據自身情況挑選合適的處理方式。（該源文件在 i7 5820k @4.26GHz 渲染總時長約21分鐘，供大家參考。）

在渲染過程中可能會出現背景預覽顏色變重的情況，這個可以不予理會，渲染完成后自動修復。

【11】Photoshop后期制作渲染文件

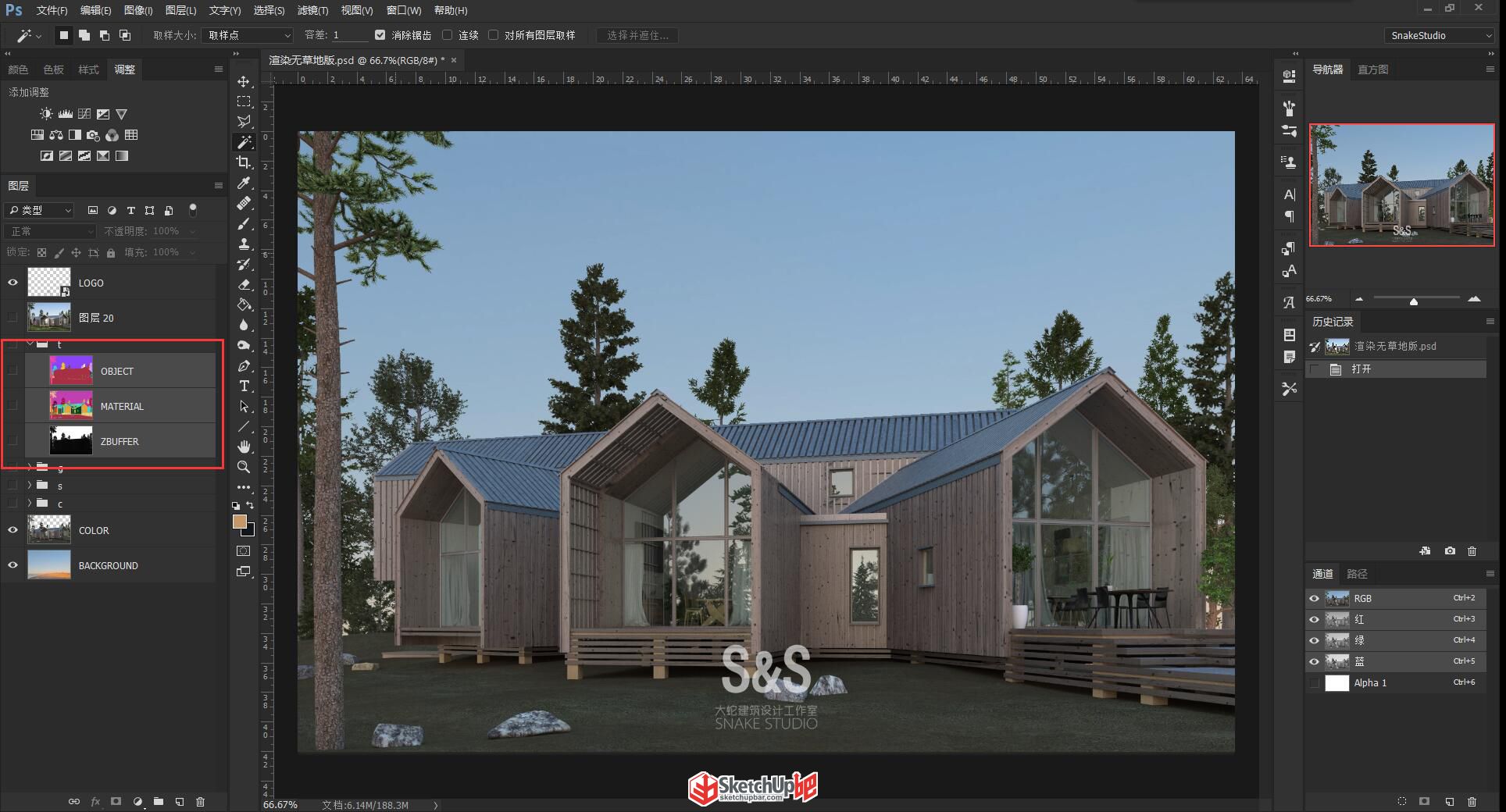

Artlantis 渲染的 psd 文件自帶通道，object 圖層表示物件通道，將不同的物件用不同的顏色區域區分開來，material 通道區分材質，zbuffer 圖層為精深通道，ao 圖層是環境光遮蔽，正片疊底模式，圖層透明度表示ao強度，color 為模型，background 為背景圖層。

①調節材質

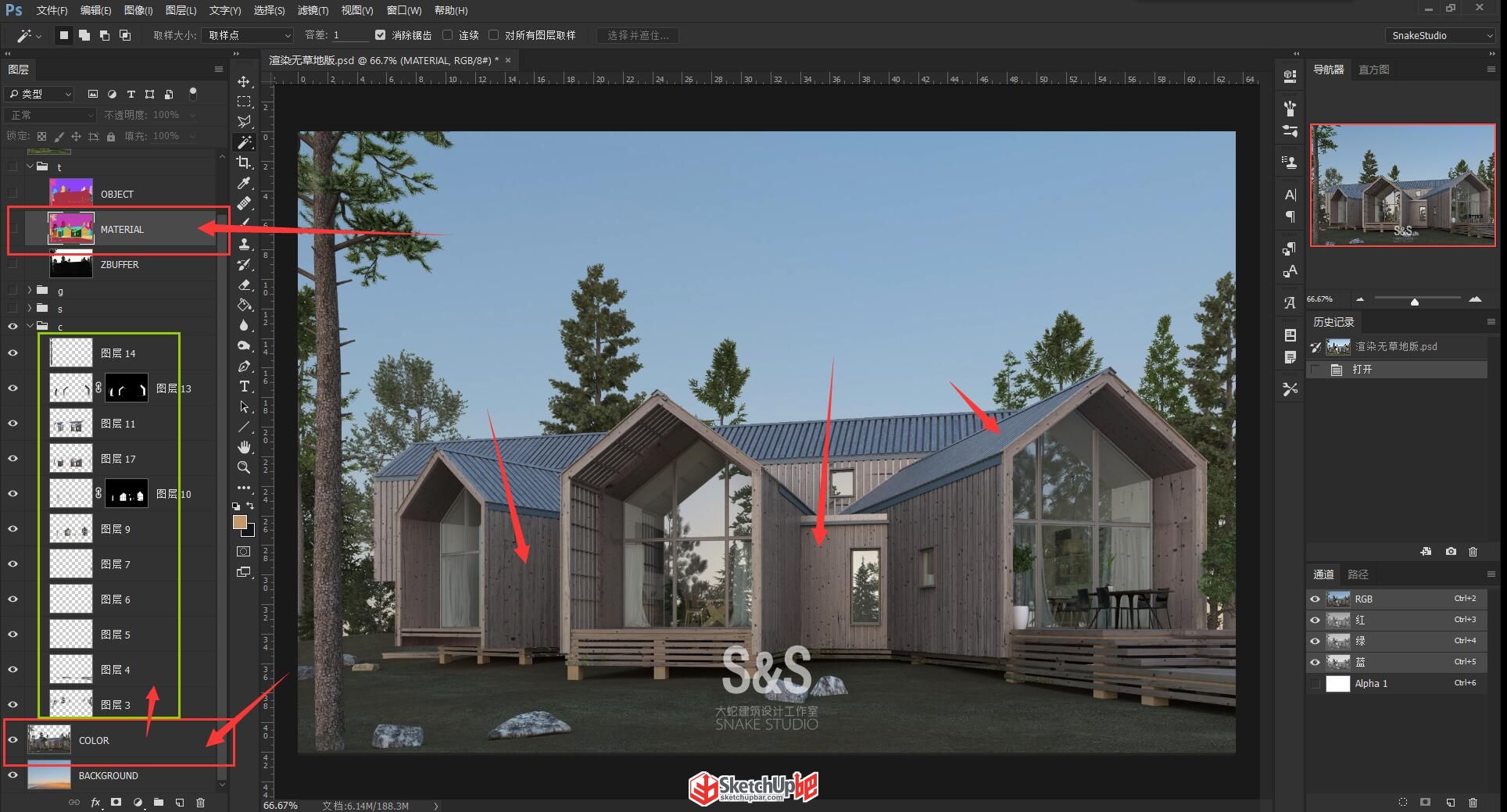

通過使用魔棒在材質通道圖層選擇切換到模型圖層 Ctrl+j 新建選區圖層，然后調節亮度對比度，飽和度等調節各部分材質。

②添加素材

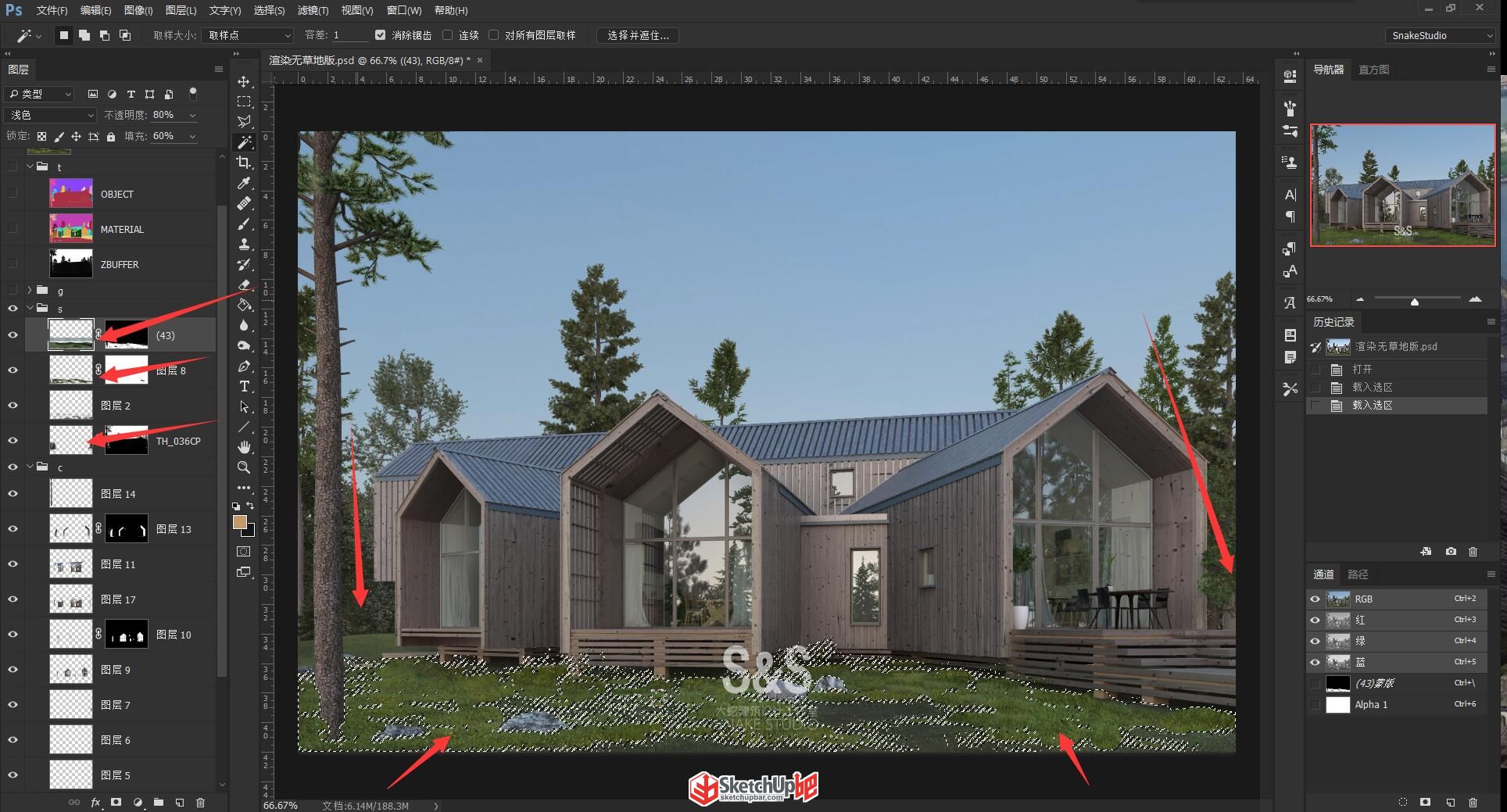

添加 psd、png、jpg 等圖片素材，將渲染沒有表達到的東西通過圖片素材表現出來，綜合調節各個素材的亮度對比度等以便符合整體環境。這里使用的是事先渲染好的模型草地。

③制作光效
通過曲線、濾鏡、可選顏色等方式綜合調整整圖色調。

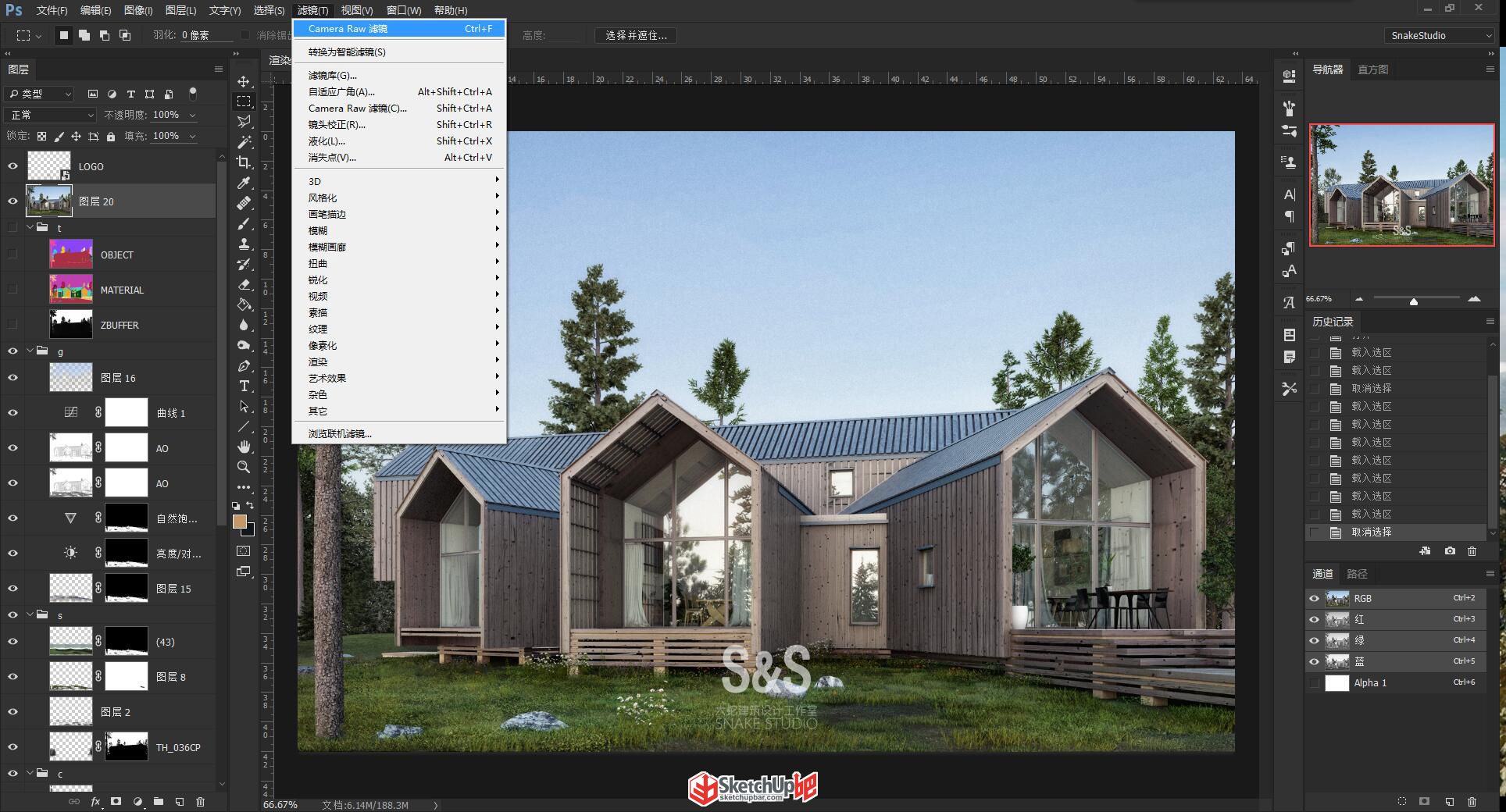

④使用 camera raw 綜合調色，案例完成。

本案例的后期部分僅進行了簡述，中小建筑場景對環境依賴較高，如能通過模型及渲染構建出場景感后期工作會大幅減少。相反，如果只是渲染了主體建筑，那么后期就要花心思去構筑場地啦~
歡迎大家在觀看完后下載源文件跟著流程進行一遍操作，你會收獲更多！
