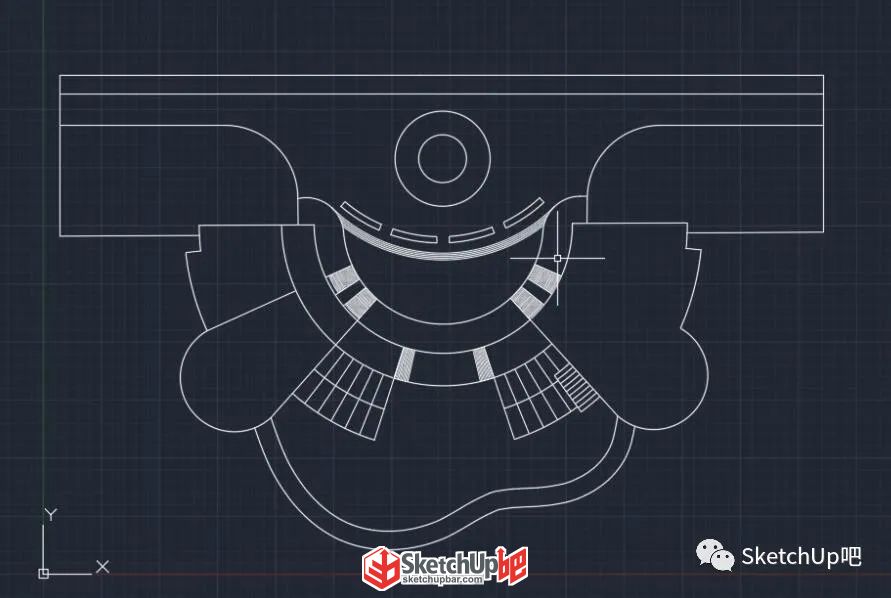

“建模練習生”·第四期 SU封面技巧 先看完本期的教程 然后完成下方CAD圖紙的封面 并按要求交作業 就可以獲得獎勵哦

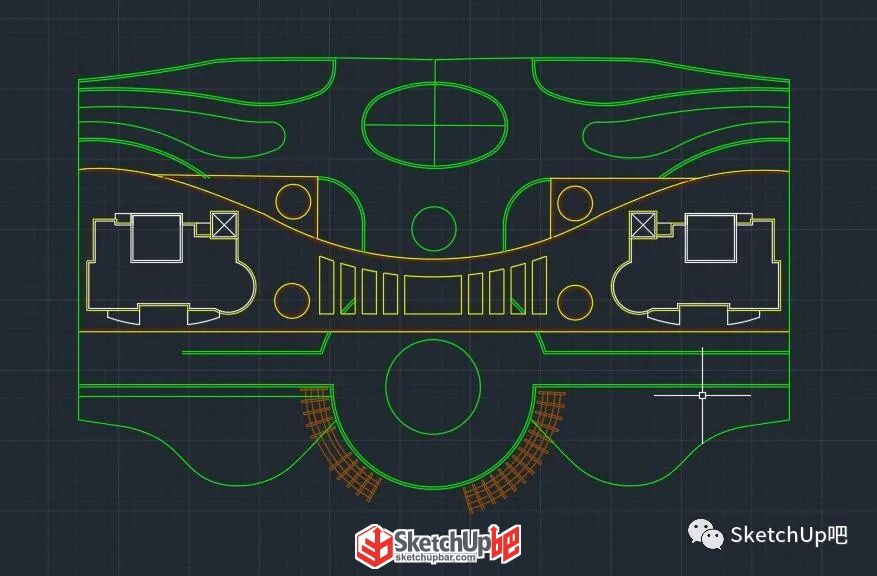

↓ sketchupbar.com/thread-376256-1-1.html 含語音帶字幕完整視頻教程 圖文教程： 講封面之前，先來給大家講講各個常用線型導入SU中的樣子，因為它們會直接影響封面的效果。

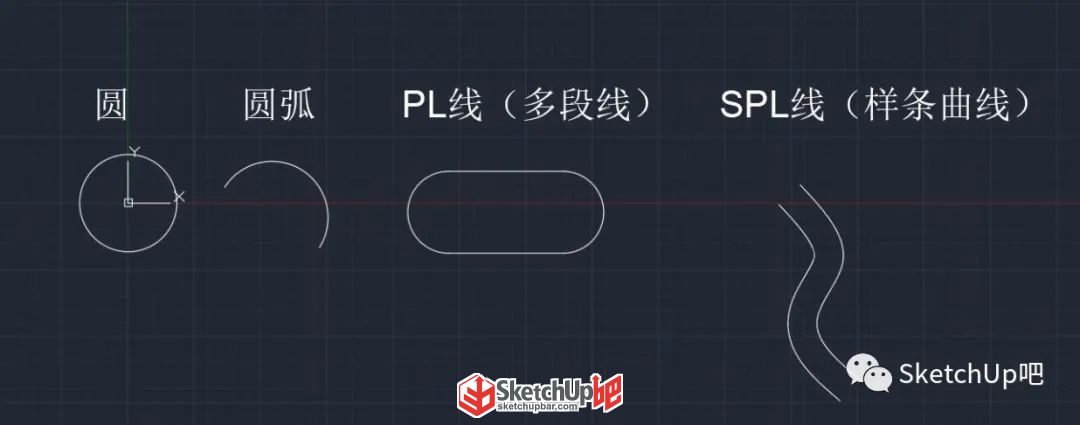

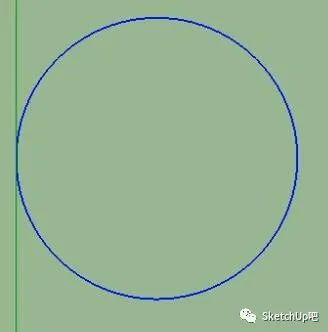

由于軟件的特性，CAD里的圓或者弧是絕對的，但是SU里并沒有絕對的圓或者弧，都是由一條條線段構成的，線段越多，就圓滑。 就是由于這樣的特性，在封面的時候往往就會遇到麻煩，在CAD里明明是嚴絲合縫的線段，到了SU里就有問題了。一般有三種情況： 一、線段不交 二、線段相交，有線頭 三、相交，但是并不相互打斷 這個具體我們后面來說，先來看看這些形狀應該怎么處理 圓和圓弧 先來看看圓形，圓形導入進SU，段數是96段，可以手動修改段數。

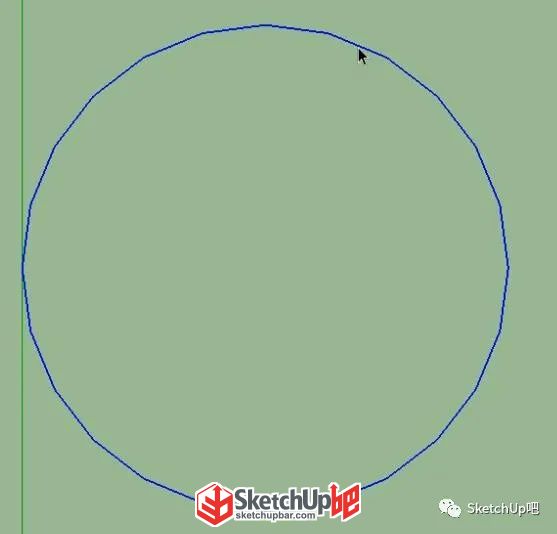

經過改小段數后的圓明顯變得不圓了，圓弧也是同樣可以修改段數的。具體段數大家視情況而修改，線段太多，小心后面模型卡到你哭！

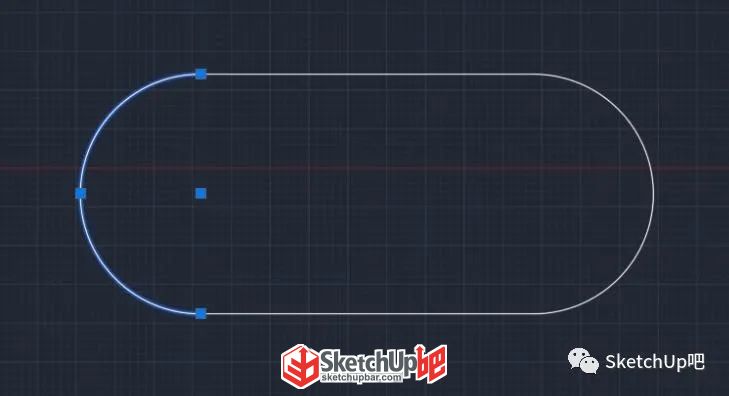

PL線 再來看看PL線，沒有處理的帶有圓弧段的PL線直接導入SU，圓弧部分全部是斷線。

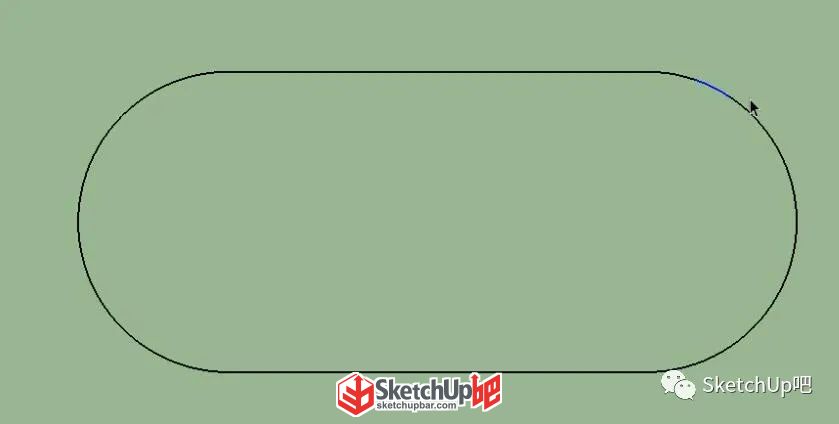

這種情況，只需要在CAD中炸開PL線再導入CAD，圓弧部分就能被統一識別，不會斷開。
當然這一步其實也并非必須，在SU中可以通過【焊接線條】（SUAPP編號48）來焊接斷線。

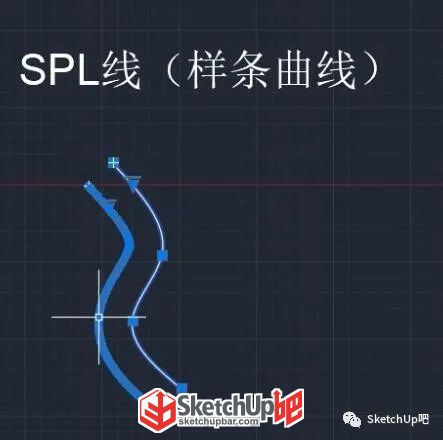

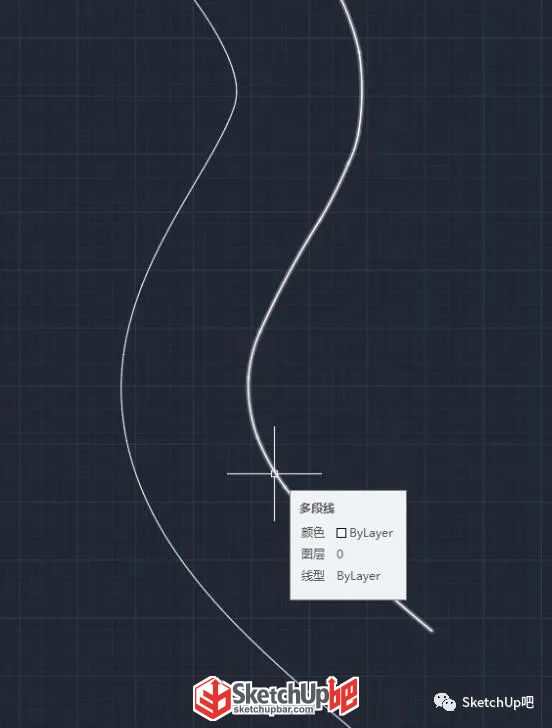

SPL線 最后來看看SPL線，右邊一條是原始繪制的，左邊一條是通過偏移得到的，通過偏移的SPL線控制點會成倍增加，導入進SU也會存在同樣的問題。
導入進SU后，原始的SPL線是固定的100段，偏移那條曲線的段數可以達到幾百段，并且全部是斷開的！
我們可以用插件焊接，但是焊接后的線段是不能像圓那樣手動修改段數的，只能使用更高級的插件來重新分段，如果沒有分段，后續建模可能就會因為段數過多而導致卡頓。
所以新手朋友還是應該在CAD當中就處理一下，只需要將SPL線改成PL線即可。使用PE命令就可以完成，改好之后再進行偏移命令，便不會出現控制點翻倍的問題。
封面 萬眾期待的封面環節終于來了！
沒有插件的朋友，封面是十分痛苦的，因為你只能通過手描的方式來實現！還記得那個挑燈封面到吐血的夜晚嗎……
于是，偉大的封面插件來拯救世界了！我們后面就來使用SUAPP的基礎（免費）面板完成封面工作。 全選線條后先用【生成面域】（SUAPP編號6）來看看效果。
說好的一鍵封面呢？為什么沒有！是不是耍我！

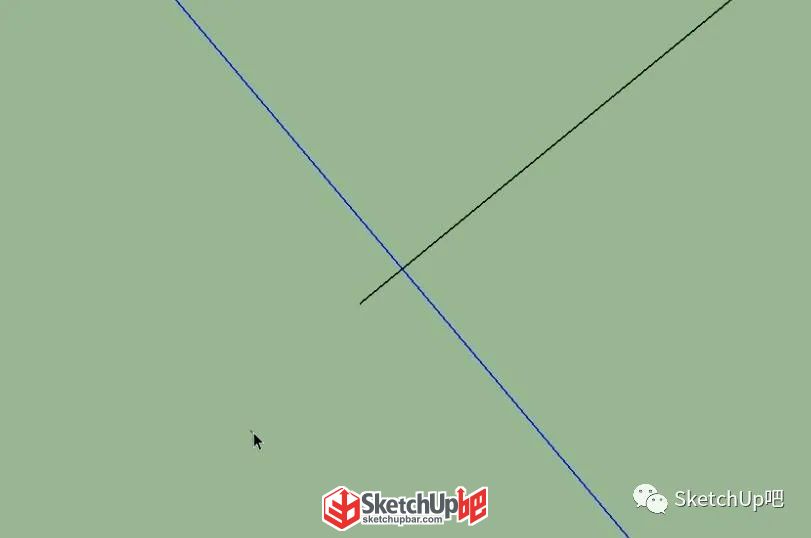

別著急啊，這不是因為遇到了我們開始說到的三種情況嗎。 第一種：線段不相交
第二種：線段相交，有線頭

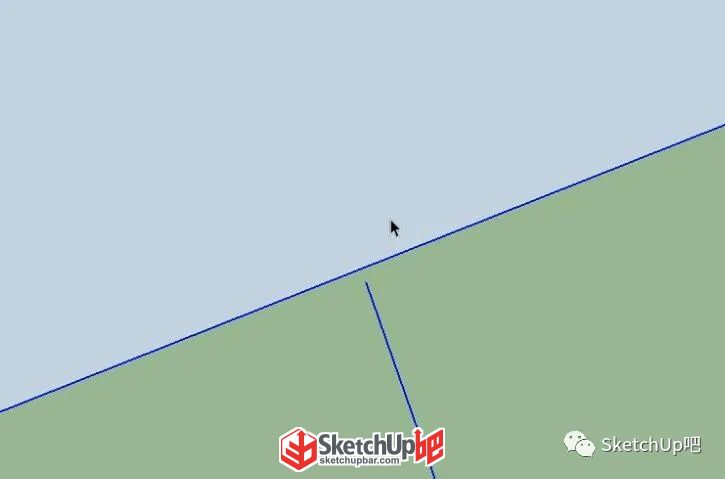

第三種：相交，但是并不相互打斷

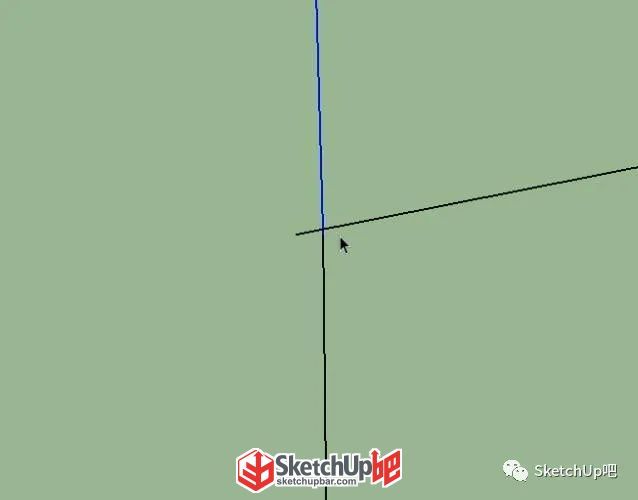

我們來各個擊破！先來處理線頭問題，使用【邊線工具】（SUAPP編號84）里面的查找線頭來查找一下線頭，這個命令可以在擴展程序—線面工具里面找到（僅限裝了SUAPP的用戶）。

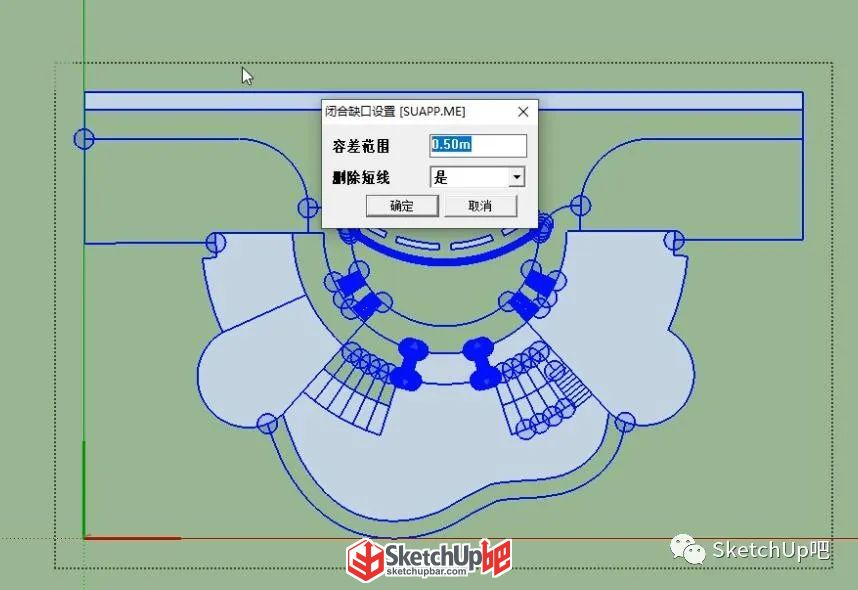

找到之后可以使用【邊線工具】（SUAPP編號84）里面的閉合缺口來處理，通過設置容差范圍來延長未閉合的線，并且可以選擇是否刪除線頭。

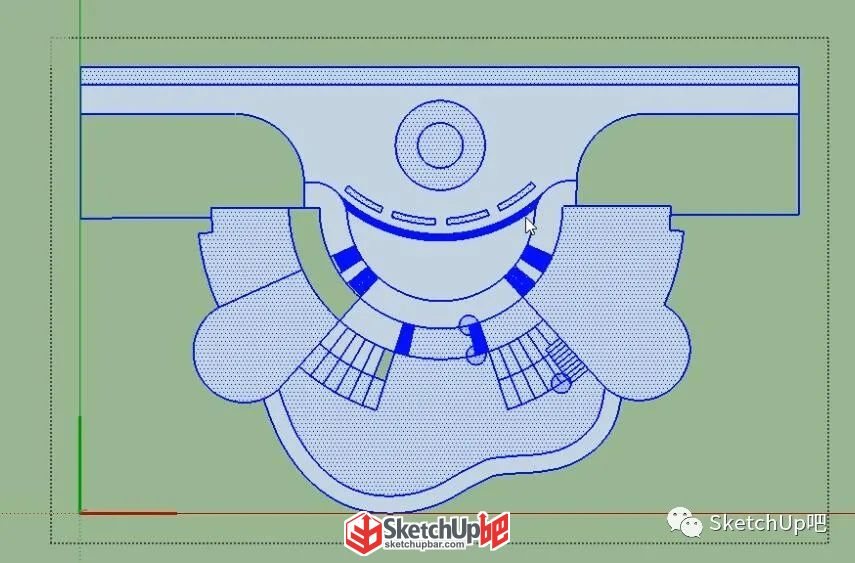

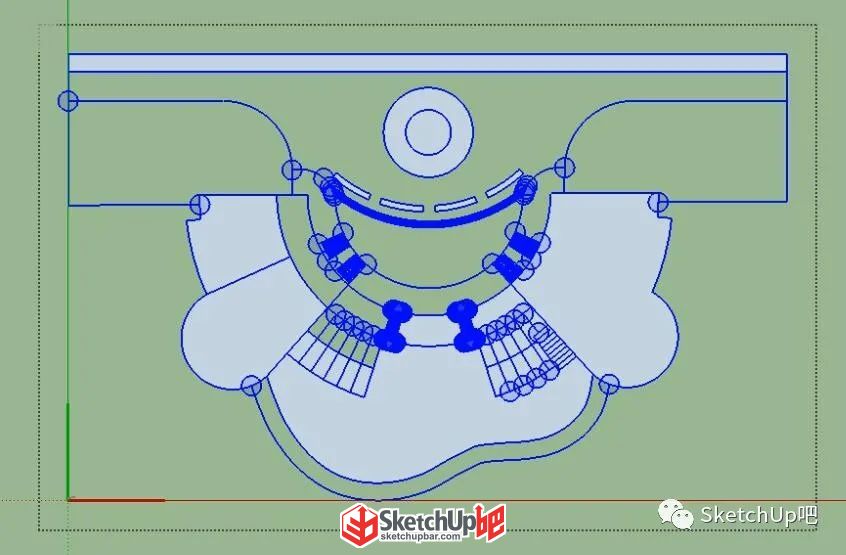

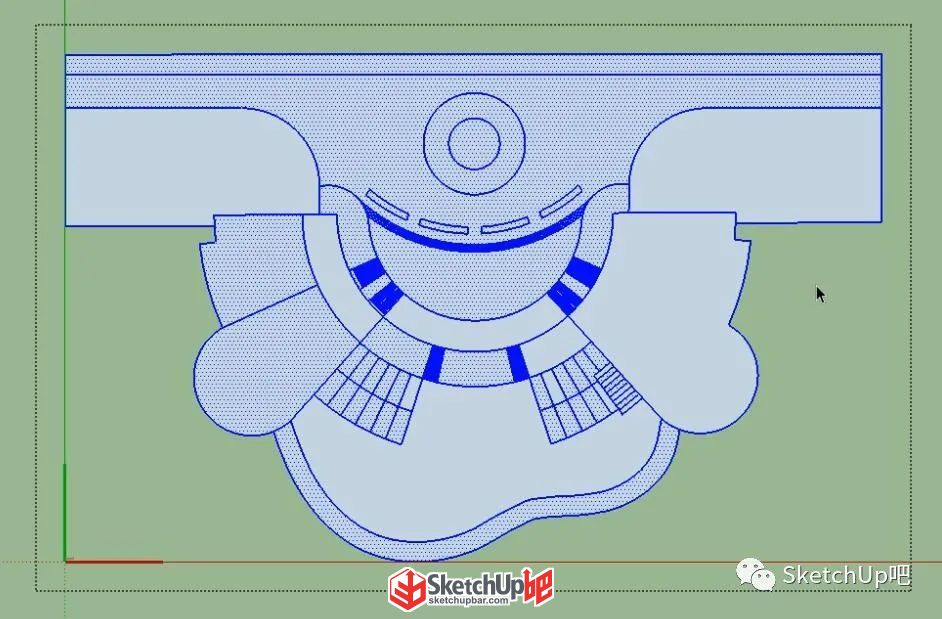

再次生成面域，這不，封好的面是不是又多了一部分。

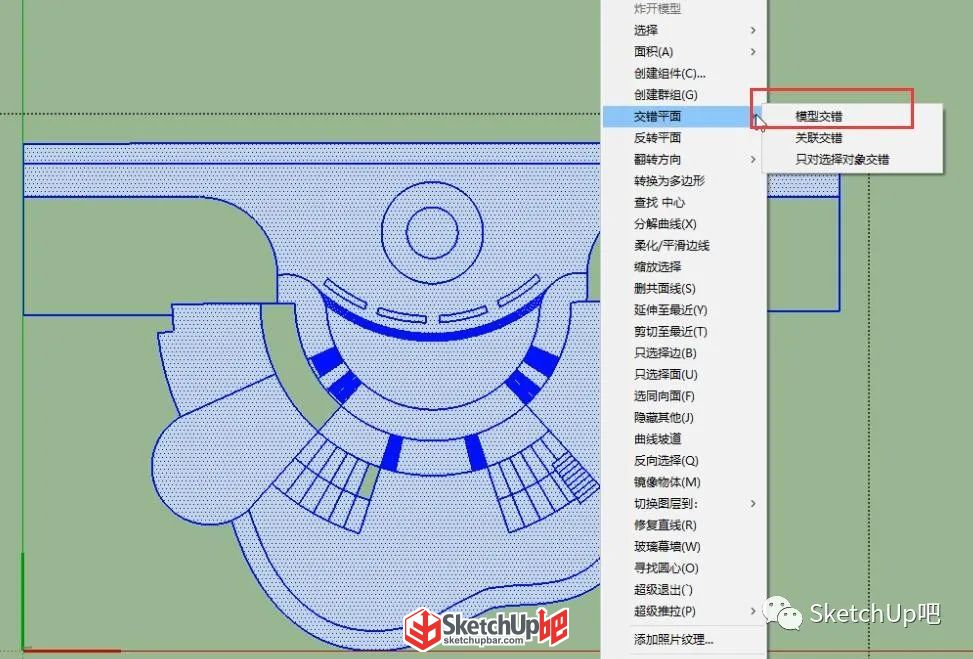

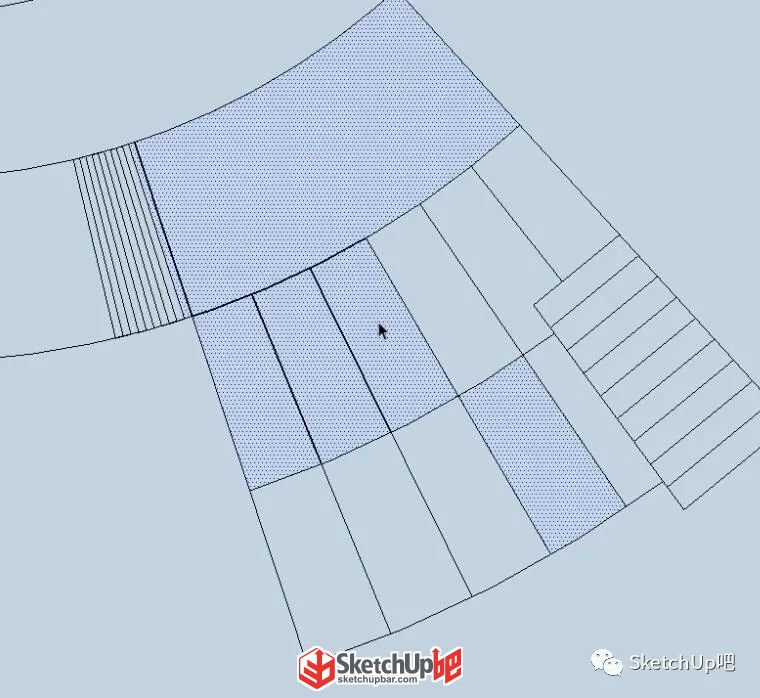

還有一部分，是因為線段相交但未相互打斷導致線頭沒有被清理，所以不能進行封面（有點拗口……），這種情況只需要全選模型，然后使用模型交錯讓線相交并打斷。

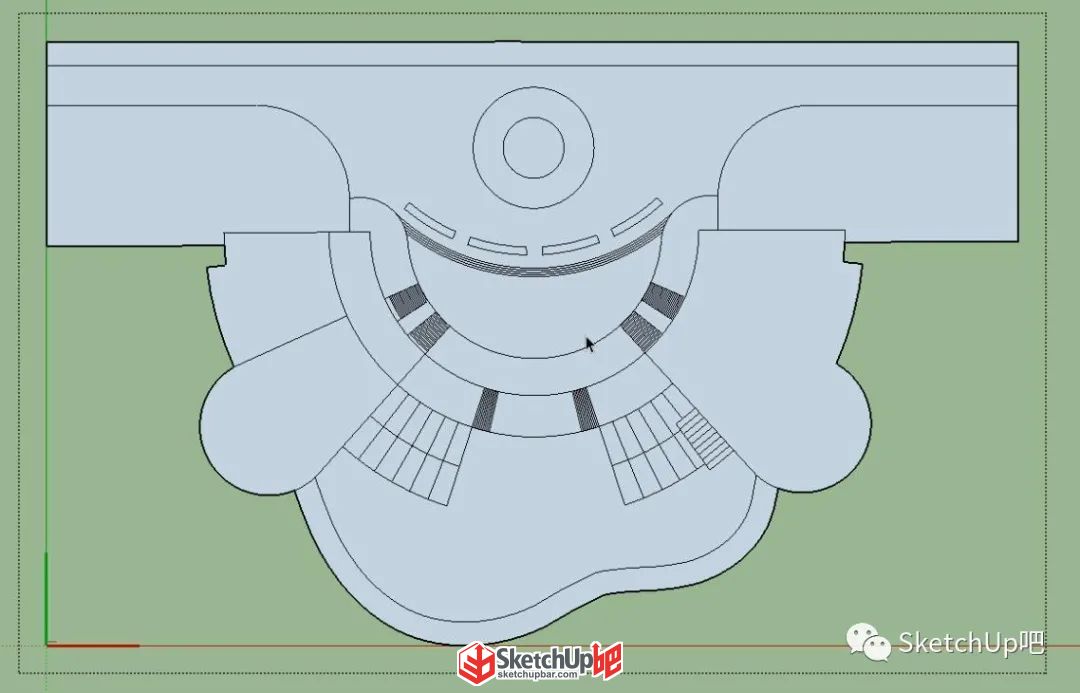

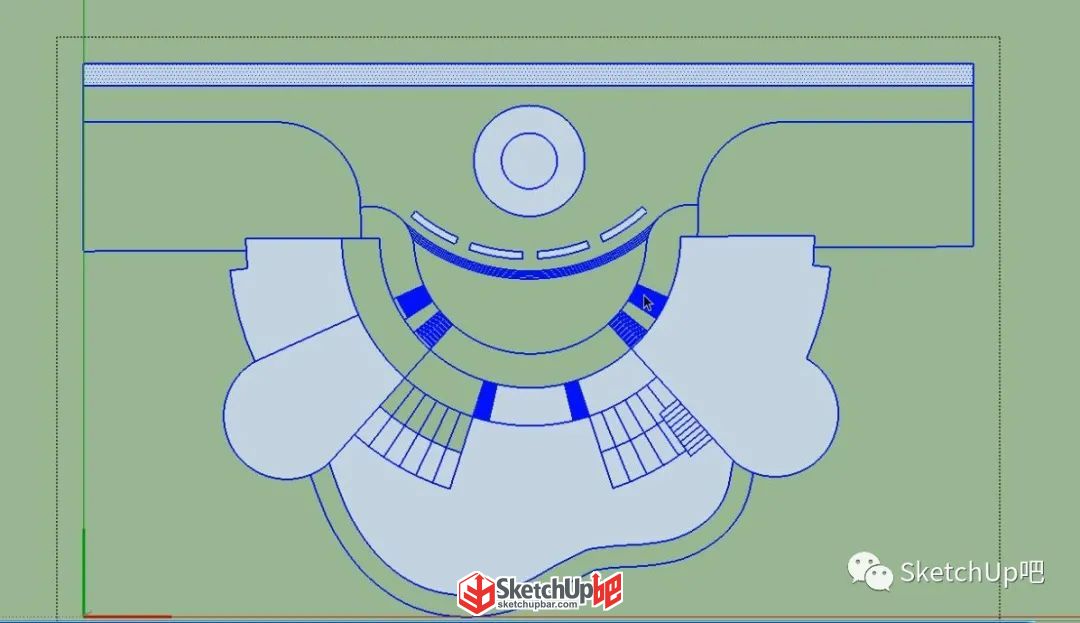

再次使用查找線頭和閉合缺口命令來清理線頭，一切準備就緒，再次封面。所有的面就封好了！

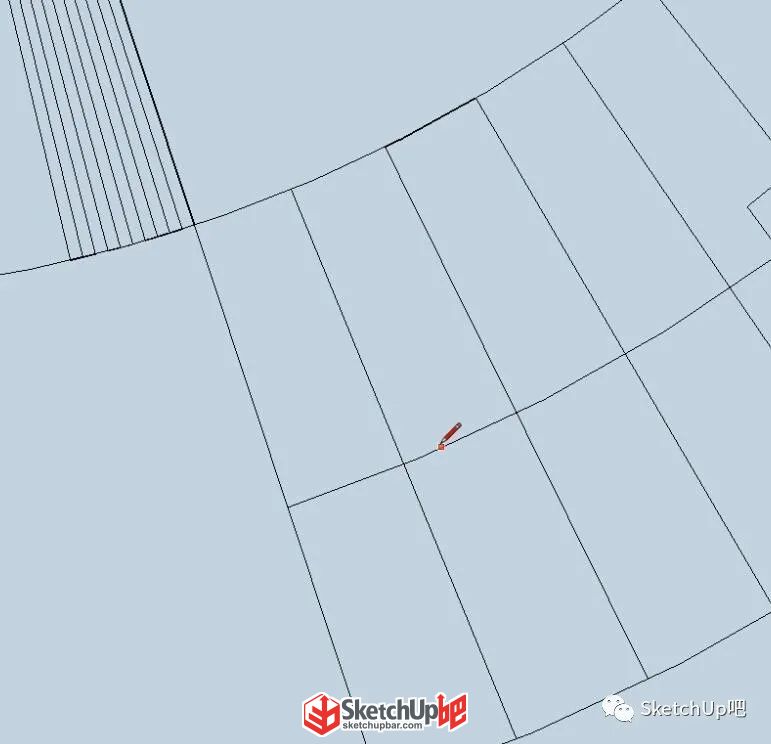

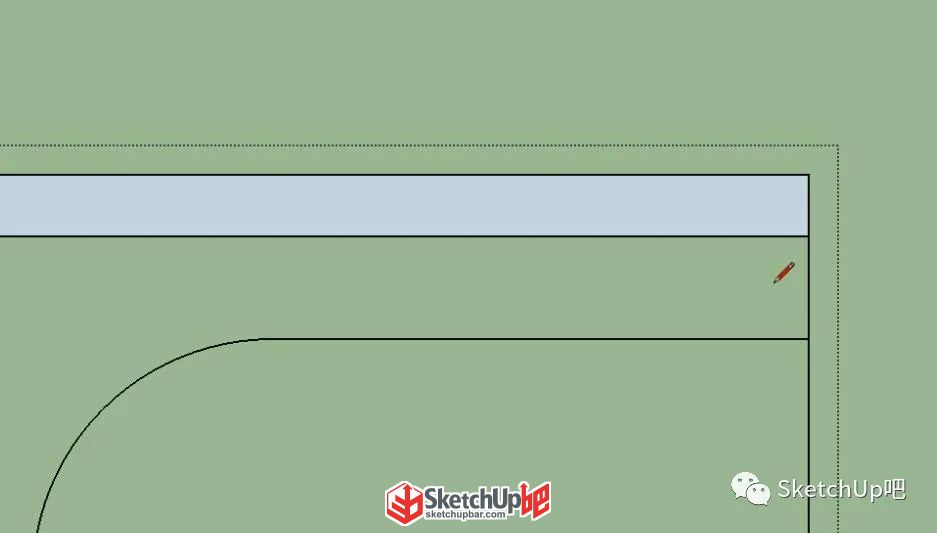

可能還會遇到封好的面里有未封面的線段，這種粗線可以用鉛筆工具描一下。
這下，封面工作就全部完成了。
