說到SketchUp的曲面建模，大部分新手都是一個頭兩個大，無從下手。

但是，小吧要告訴你，咱們SketchUp自帶的沙盒工具就是強大曲面建模工具，今天就一起來學習一下吧！

sketchupbar.com/thread-376511-1-1.html

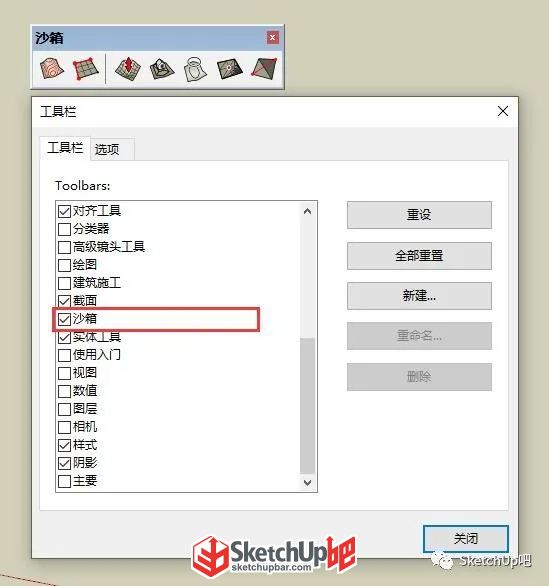

由于翻譯的問題，沙盒也叫沙箱工具，如果界面上沒有沙盒工具，可以在視圖—工具欄中打開。

根據等高線創建

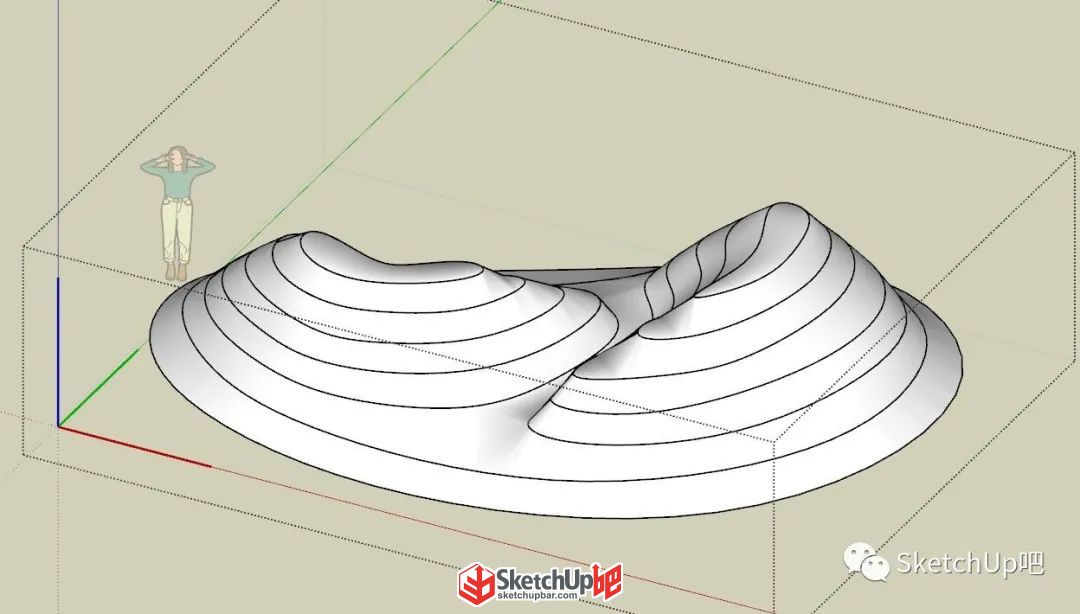

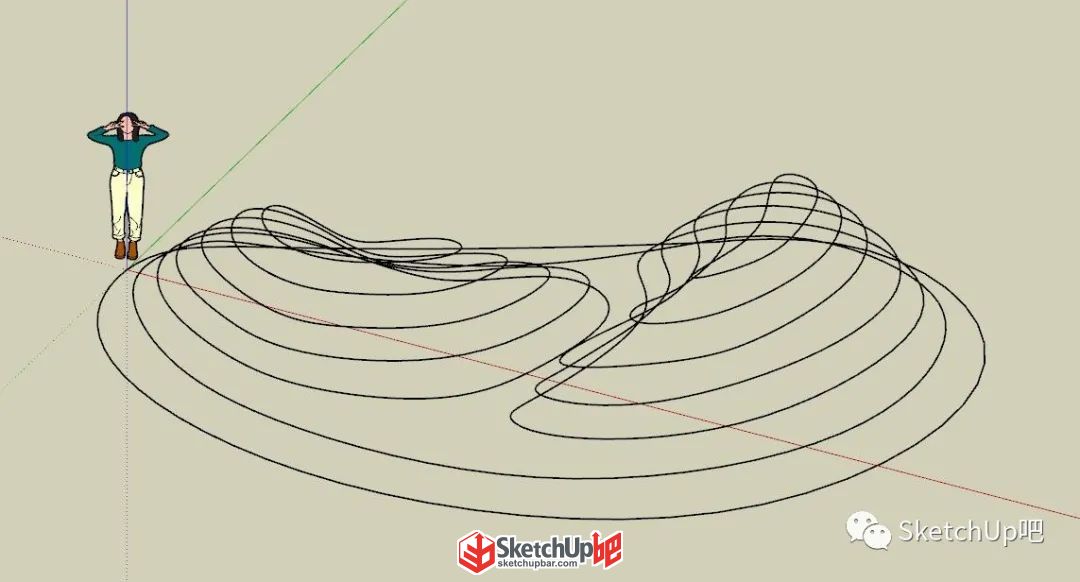

這里已經提前導入了一套簡單的等高線。

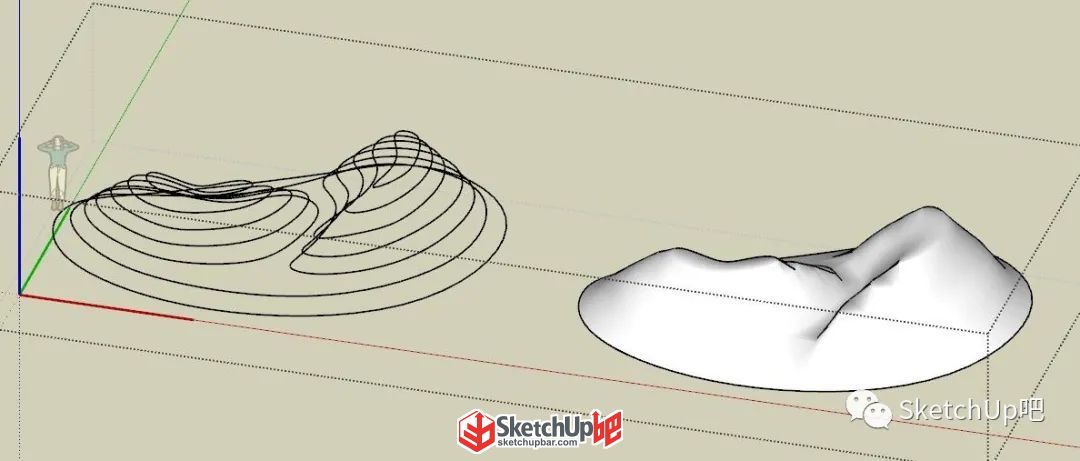

使用方式很簡單，只需要全選等高線然后點擊命令，等待一會，一個地形就生成了。

生成的地形是獨立的組件，可以單獨移動出來。

根據網格創建

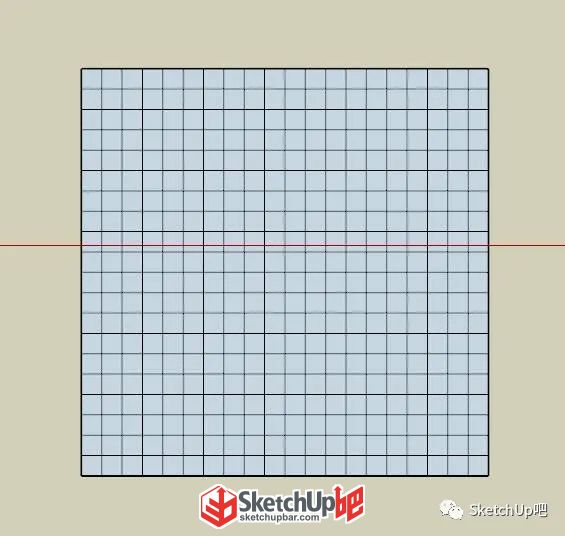

點擊命令后輸入格柵的數值就可以繪制網格了。

曲面起伏

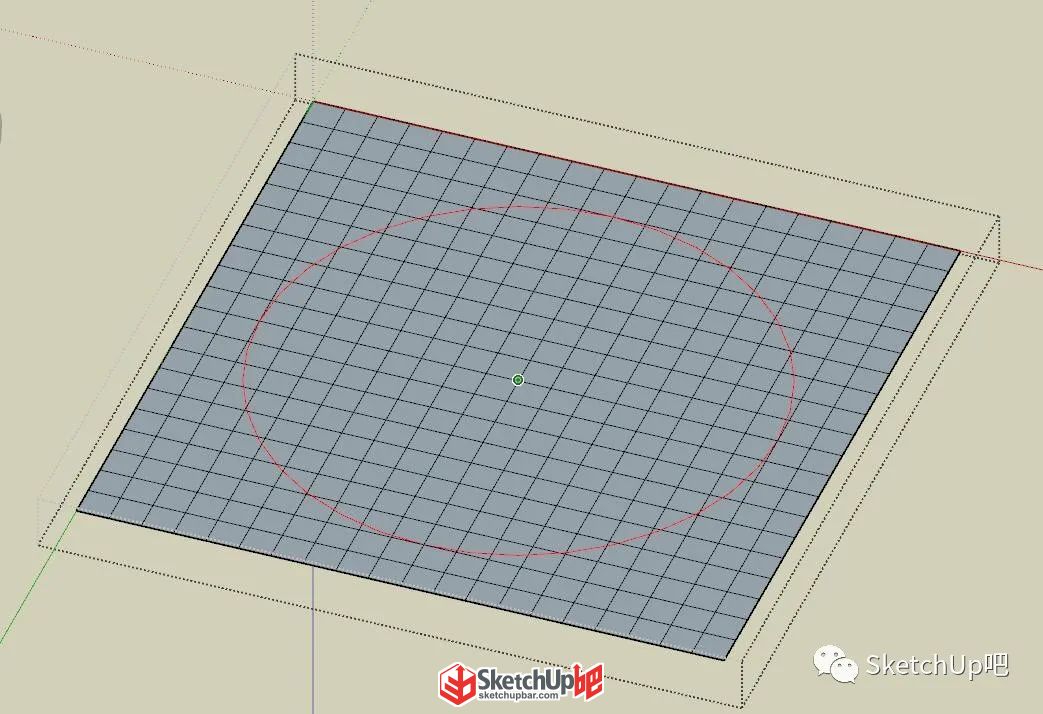

點擊命令后大家會發現界面并沒有反應，因?yàn)樯傻木W(wǎng)格是一個群組，需要進入群組才能生效，雙擊進入群組，再來使用一下曲面起伏，界面出現了一個紅圈，這是起伏半徑的范圍。

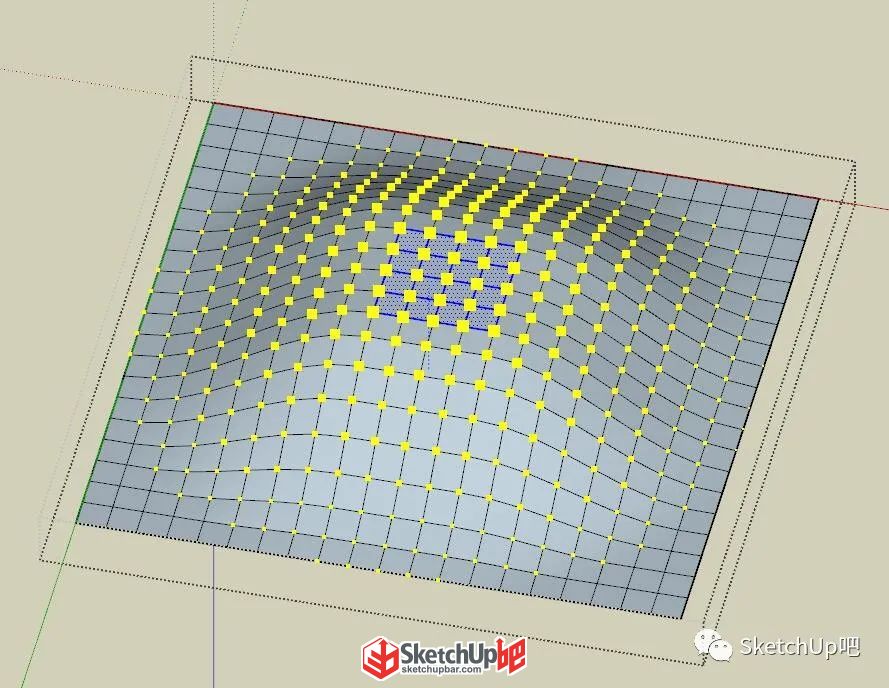

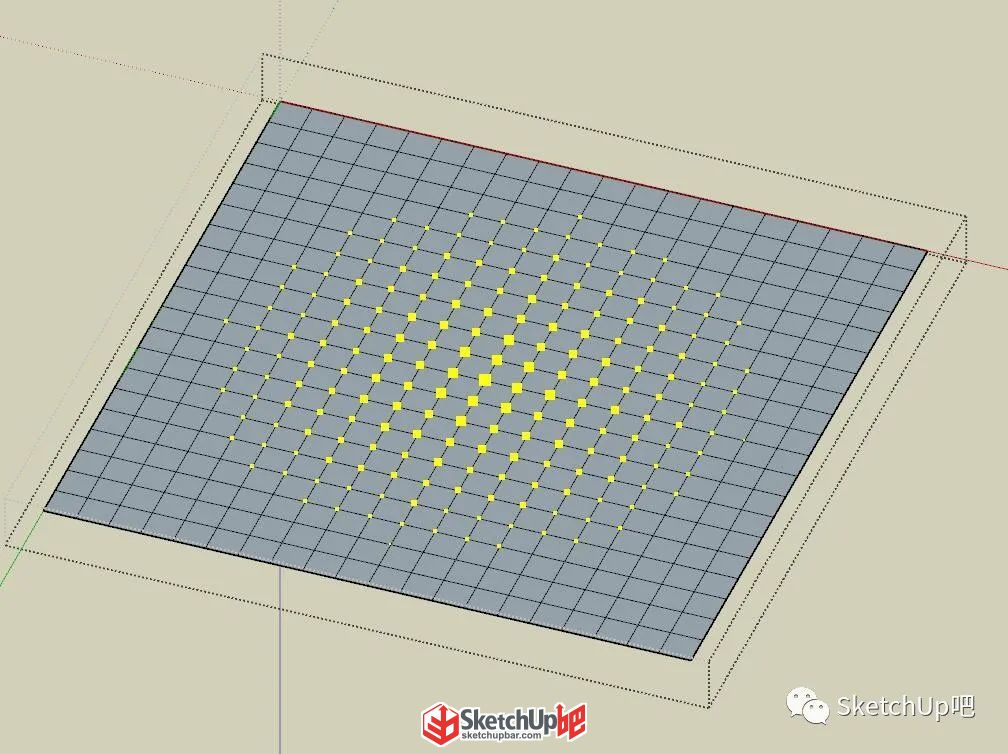

半徑同樣可以進行修改，調大之后，紅圈則變大，這個很好理解，就是起伏的范圍變大了，點擊一個點，能看到黃色的控制點，越邊緣的點越小，則起伏的力度越小。

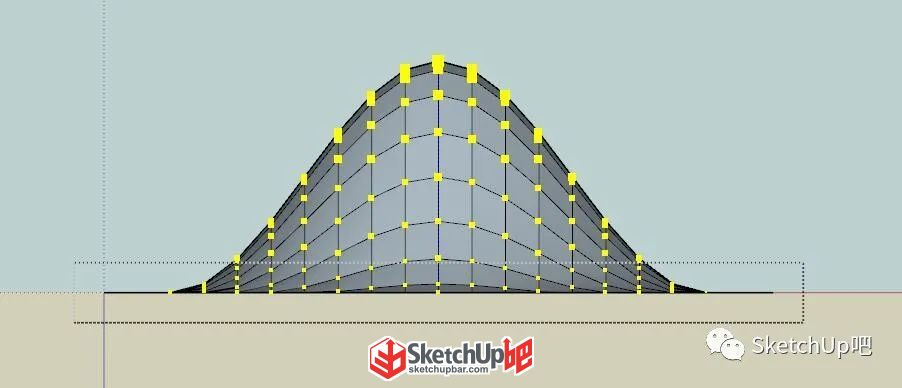

我們往上拖一拖，能看到這個面就進行了起伏，高度可以拖動進行調整。

這里要說一下，如果你選擇了一片面進行起伏，那起伏的半徑是根據選擇面的邊緣來計算的，大家在操作的時候需要注意這一點。

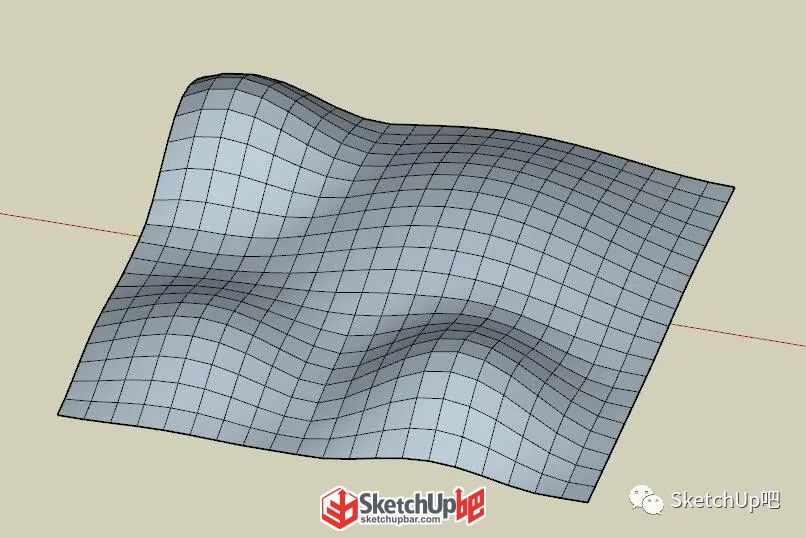

我們來調整一下這個面，一個簡單的起伏地形就做好了。

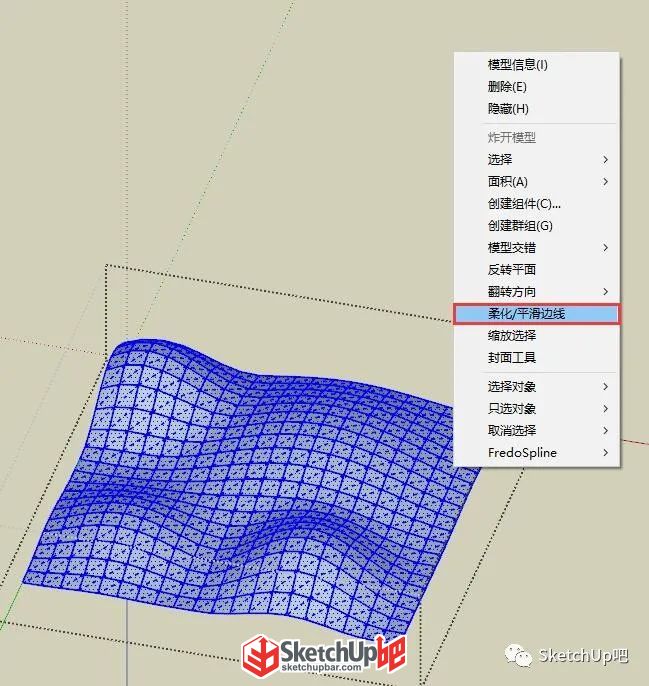

把這個地形復制一份出來，地形上的網格清晰可見，我們可以柔化一下。

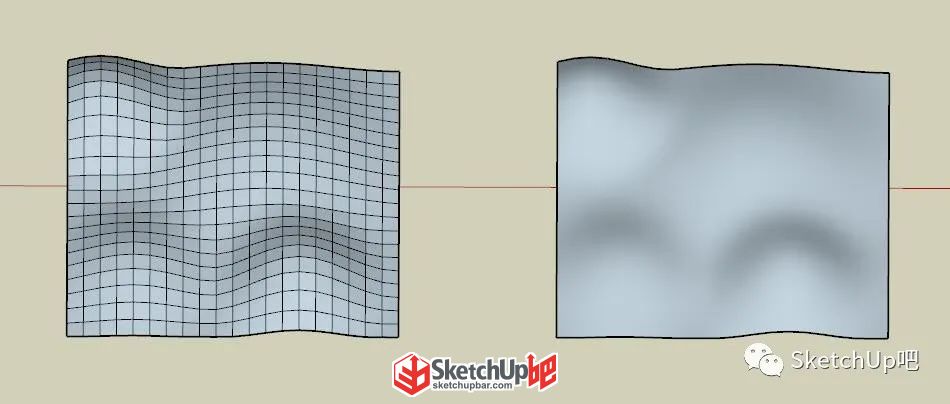

柔化前后的對比效果。

曲面平整

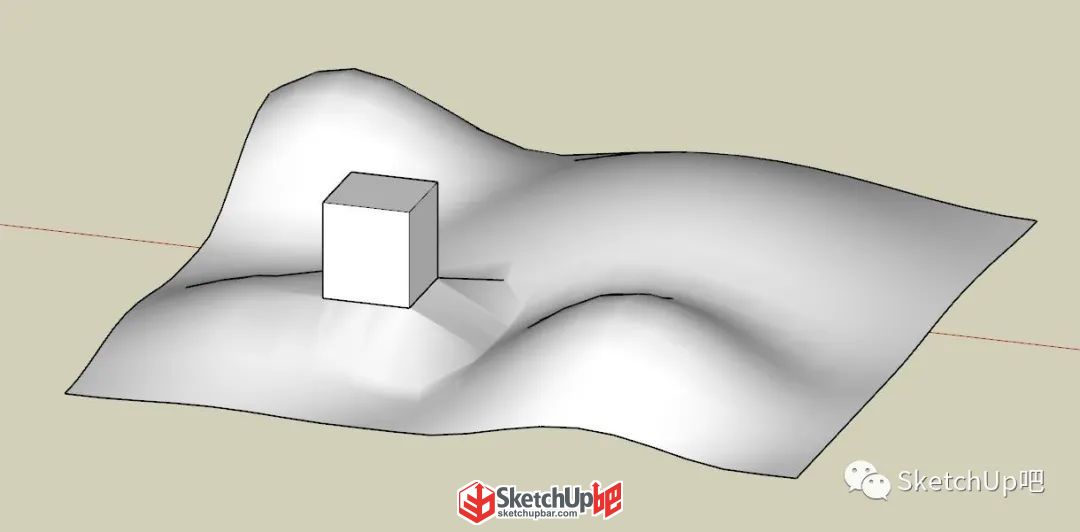

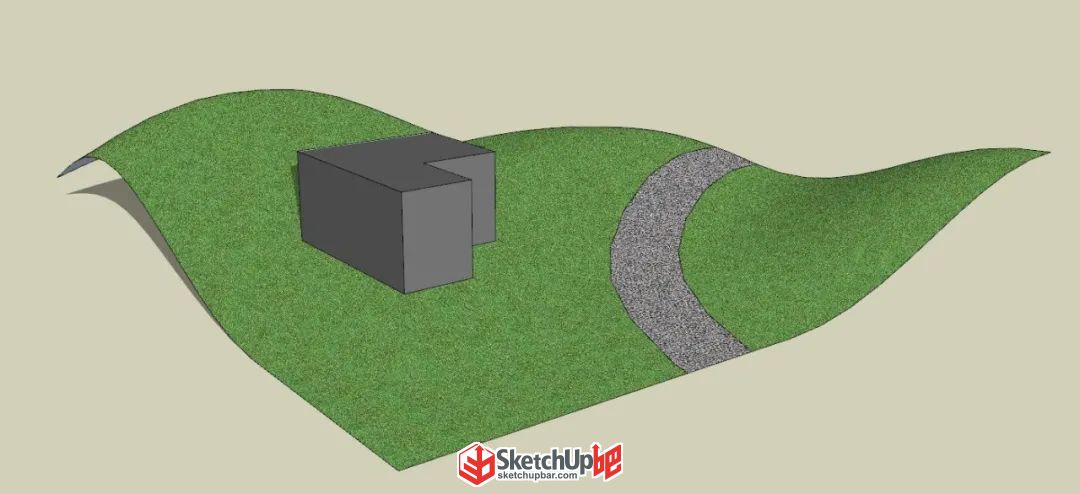

比如你想要在這個地形上放置一個房子，我們先畫一個簡單的體塊來表示房子，體塊成組，移動到要放置的位置，翻轉一下平面成正面。

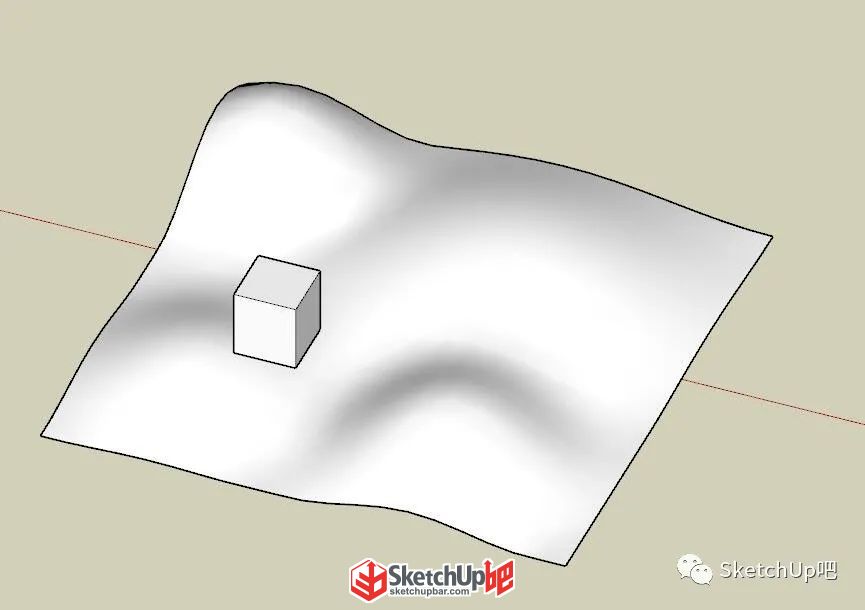

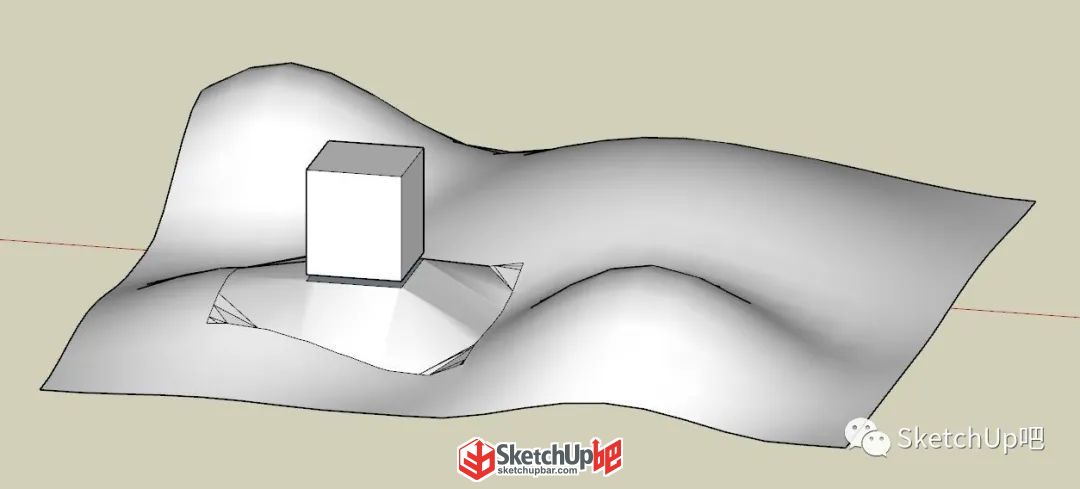

選擇要放置的物體，點擊命令后再選擇曲面，曲面上自動計算出了一個和上方體塊底部相平的面，并且高度可以調整。

調到合適的位置后再把體塊和平面對齊就可以了，因?yàn)樯闪艘粋€(gè)平面，曲面多了一些線條，可以再次柔化一下。

曲面投射

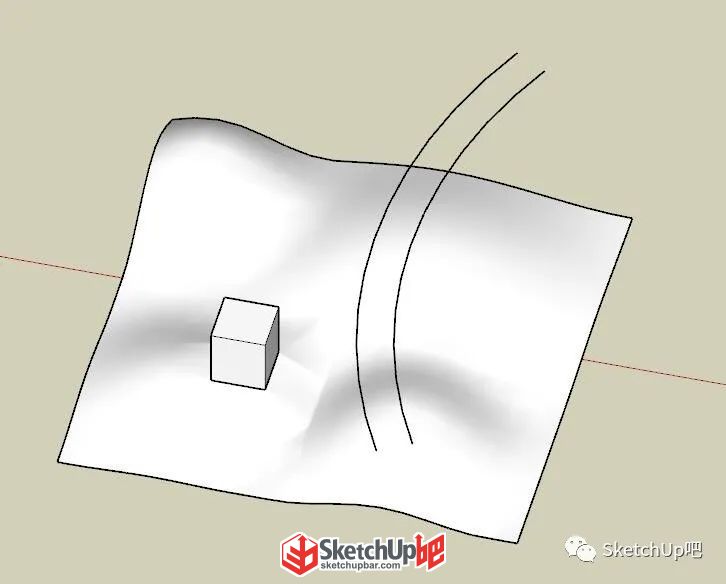

比如要在曲面上繪制線條，沒有插件的情況下曲面投射是非常方便的方式，我們來試試。先在平面上繪制你要的形狀，然后移動到曲面的上方。

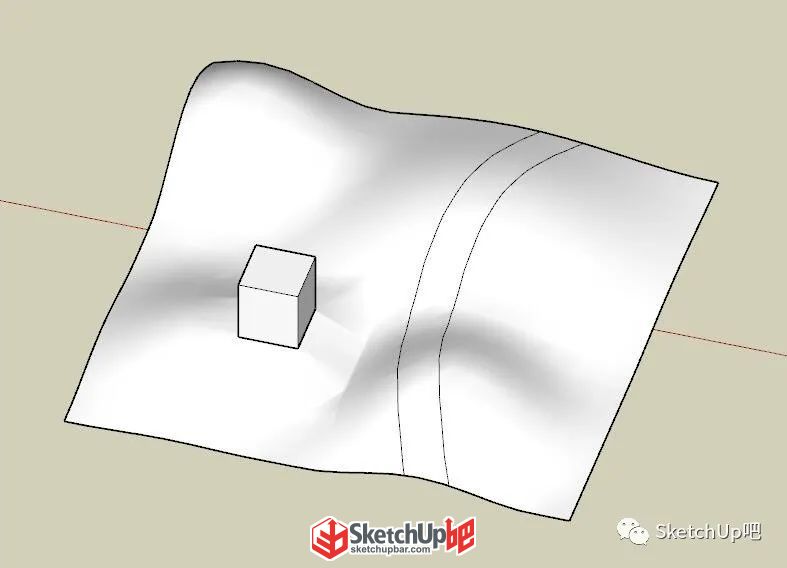

接著使用曲面投射命令，點擊命令后先點擊要投射的線條，然后點擊曲面，現在平面上的線條就落到曲面上了。

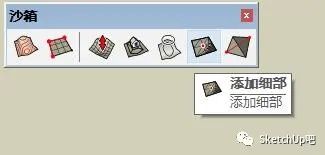

添加細部

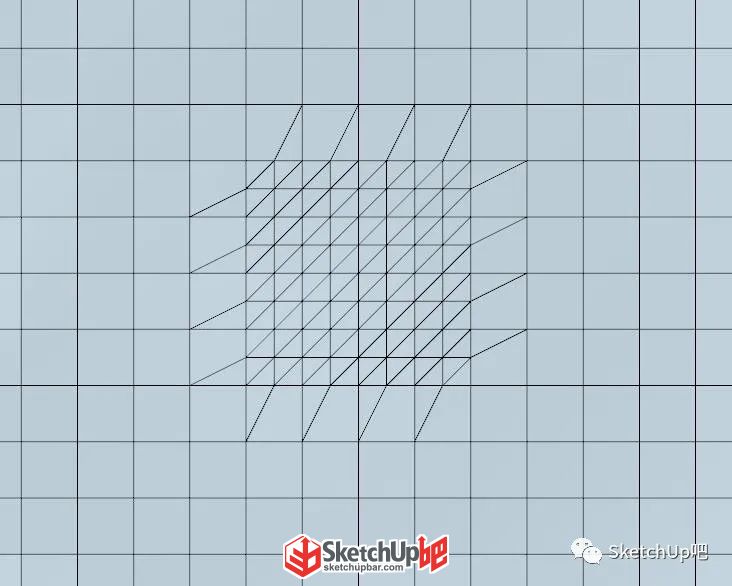

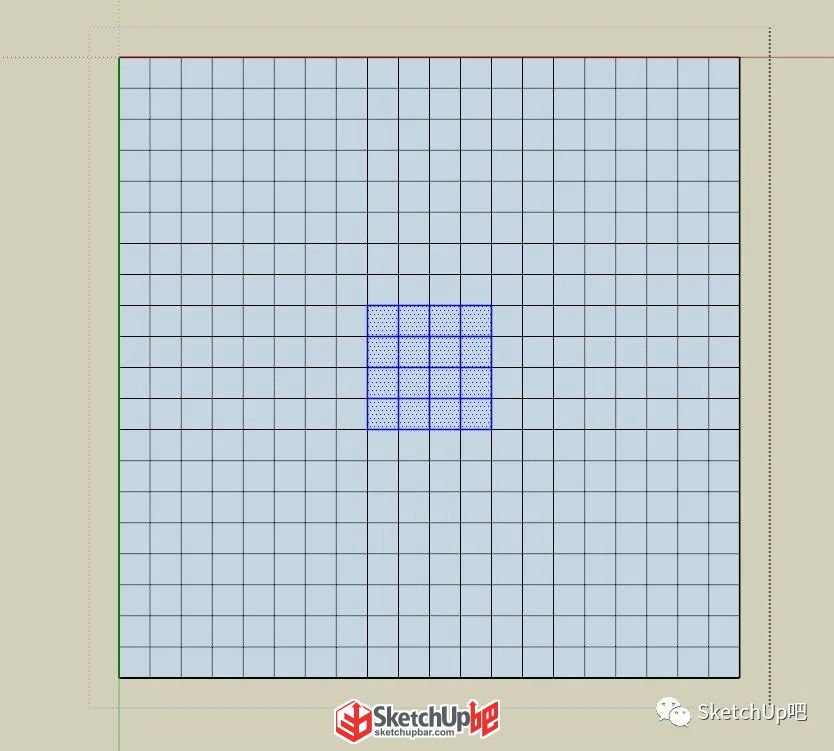

回到有網格顯示的曲面，網格越小，做出來的地形就越精細，比如目前的網格精細度你還覺得不夠，就可以用這個命令。先選擇想調整的面，然后再點擊命令，該區域的格柵便進行了進一步的細分。

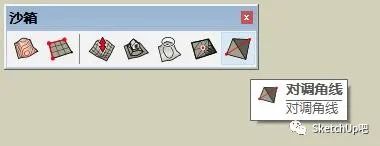

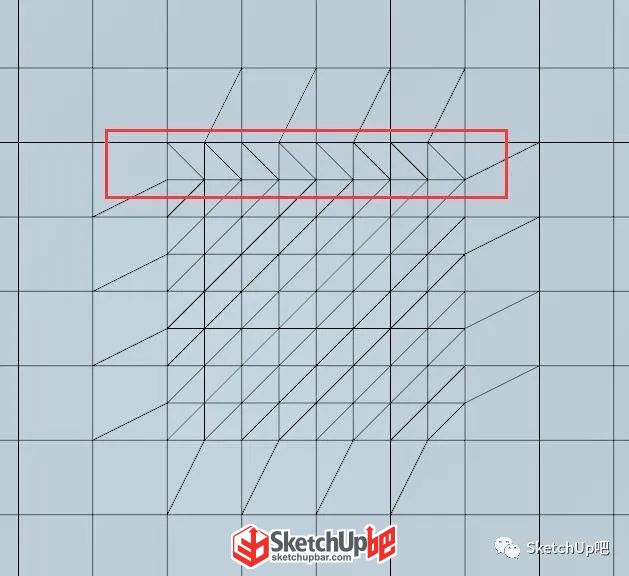

對調角線

操作很簡單，點擊命令后再點擊需要翻轉的角線。

以上就是沙盒工具的用法啦

其實操作起來還是很簡單的嘛
