沒錯 小吧又翻車了

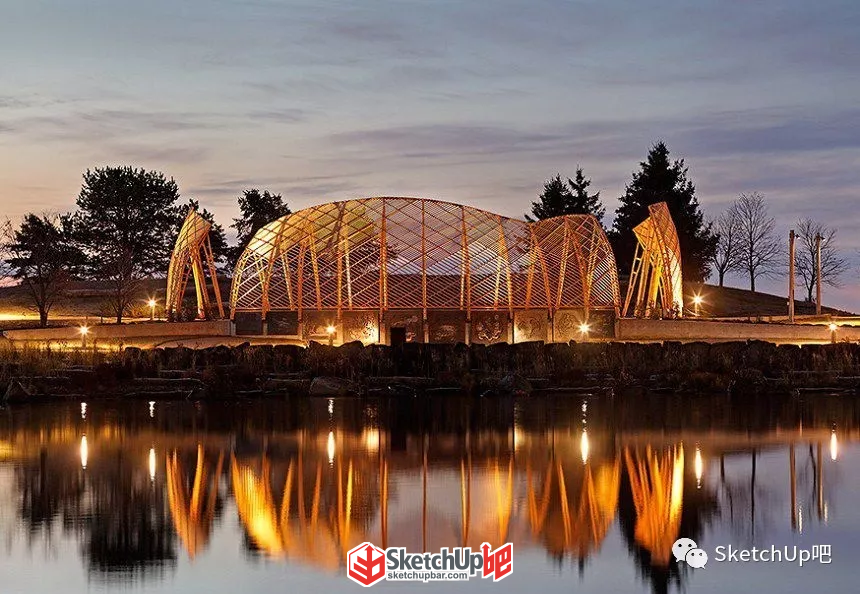

就是這個弧形廊架

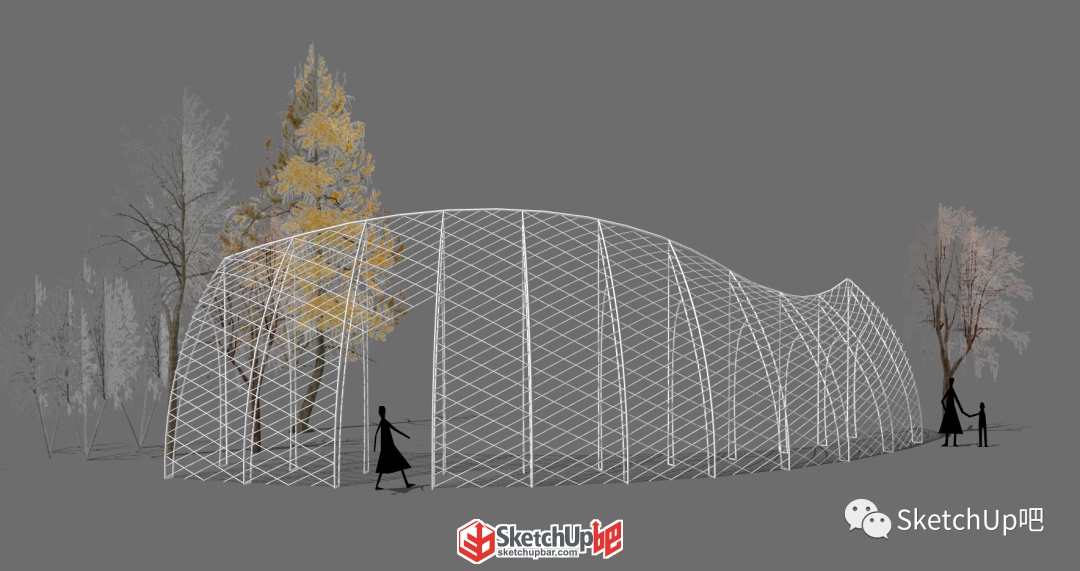

小吧建出來是這樣的 翻車有多嚴重一起來看看吧
建模思路參考了吧友：刁劍橋在問吧中的分享。 1、繪制標準面并向右復制一個。

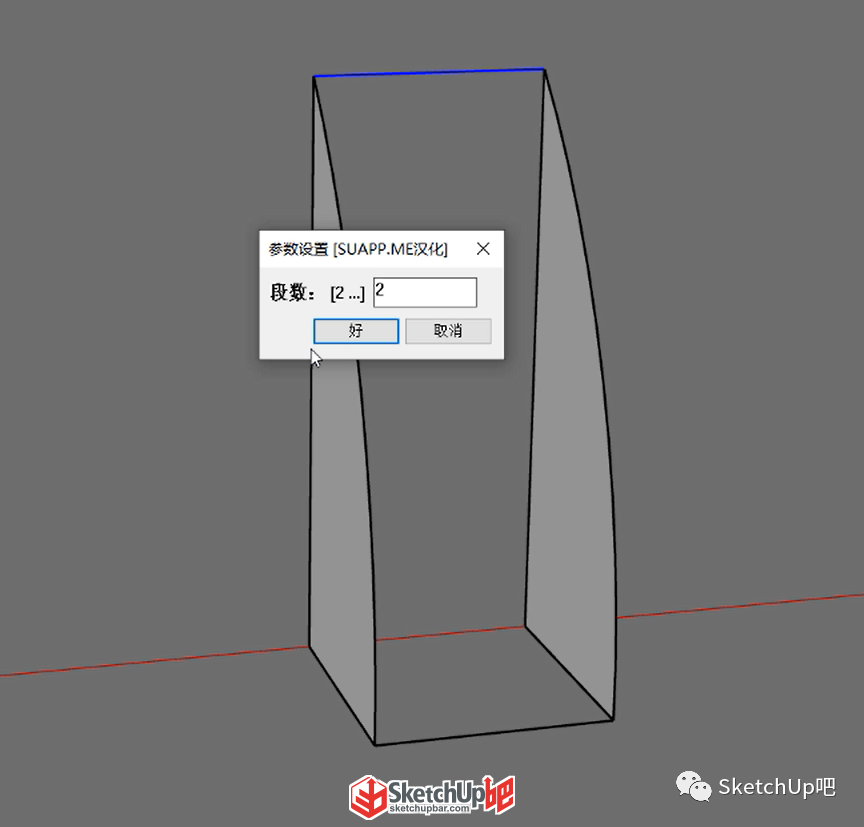

2、直線工具進行連線，然后使用貝茲曲線（SUAPP編號96）轉為固定段數多段線，段數為2。

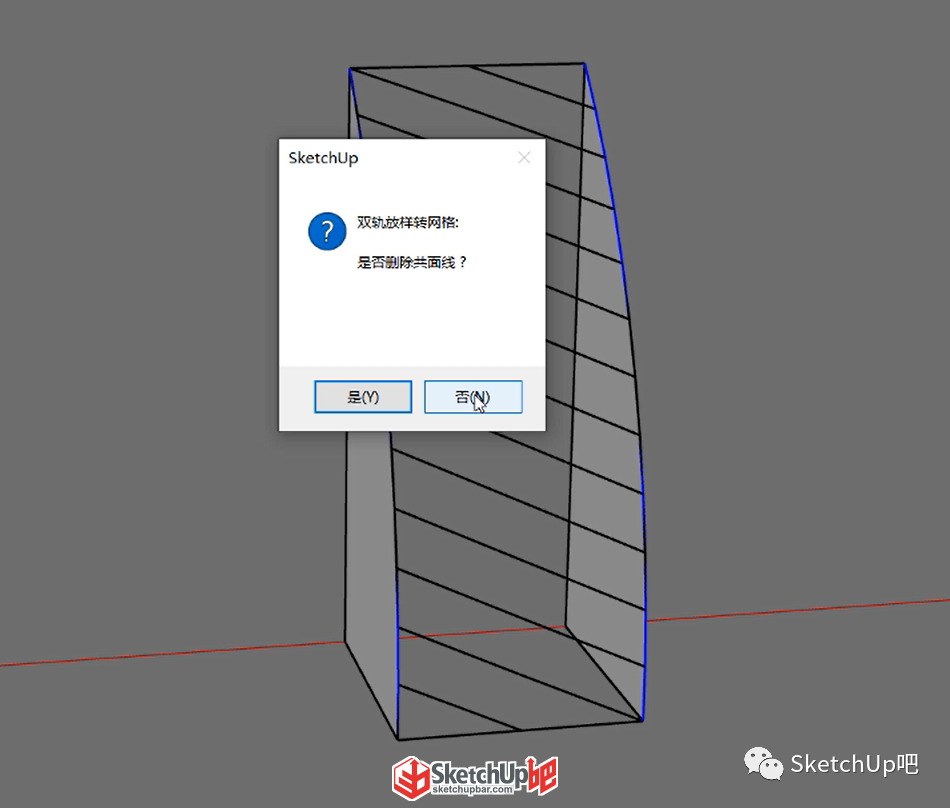

3、使用雙軌放樣轉網格（SUAPP編號108）生成斜向?qū)蔷€。

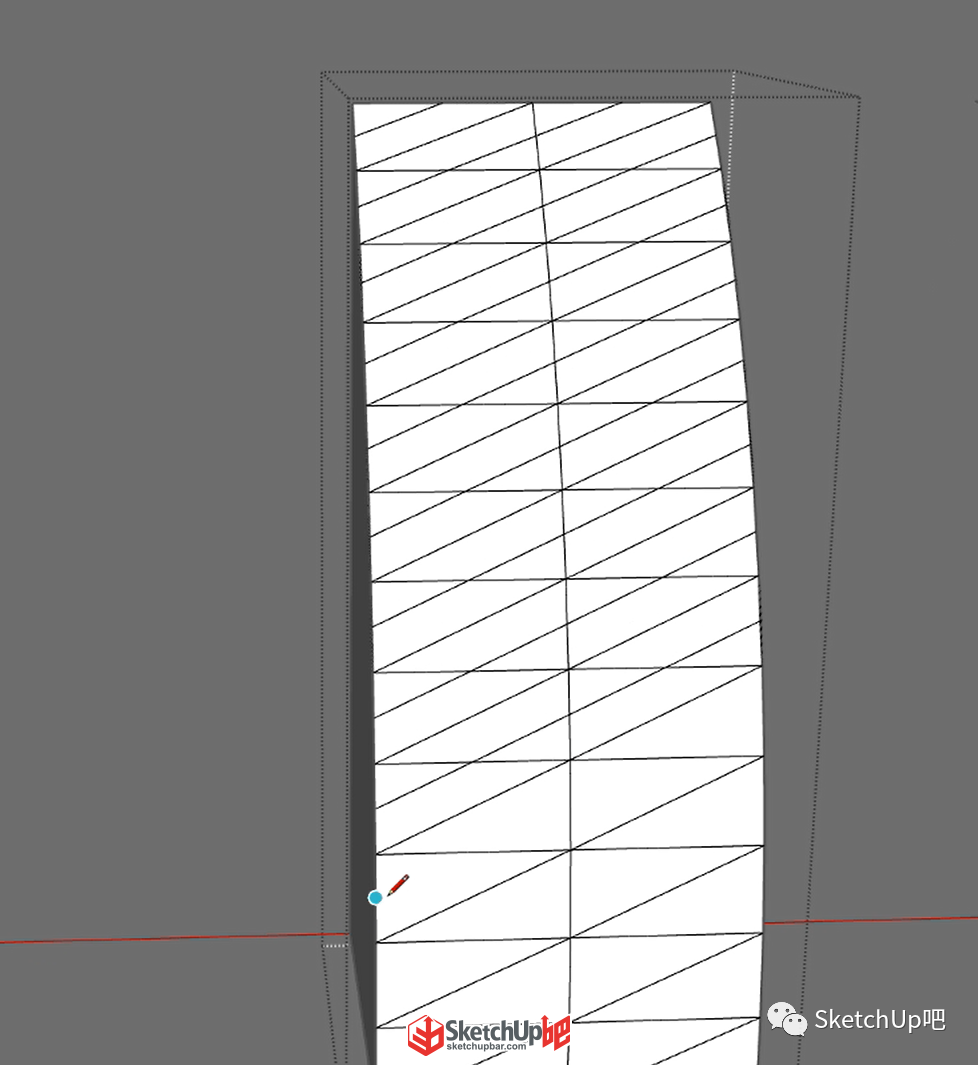

4、利用雙軌放樣生成曲面，然后手動添加斜向?qū)蔷€的密度。主要的翻車點就是這里，沒有找到合適的方法生成斜向線條。

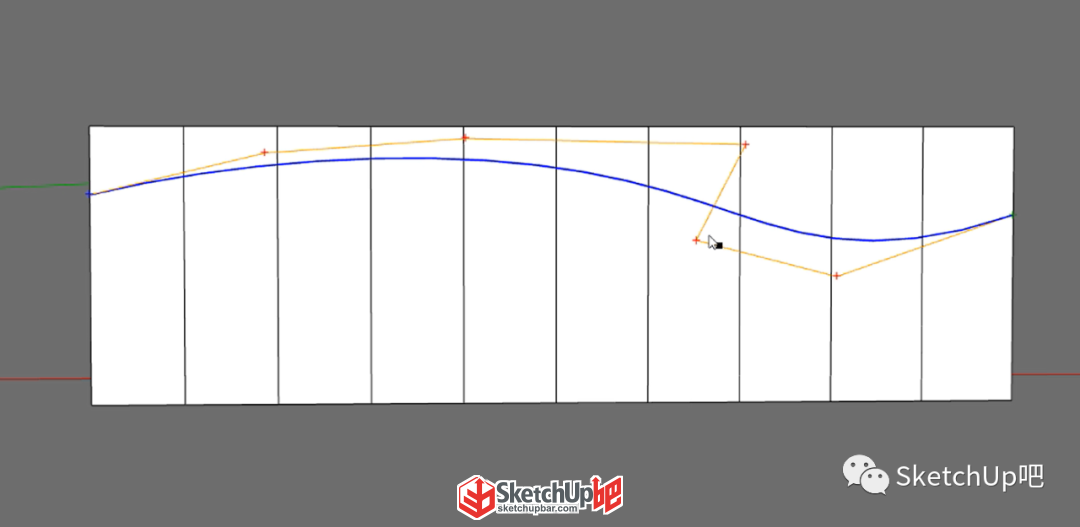

5、畫出支撐的部分，同時畫一個參考面，繪制出廊架上方的起伏變化。

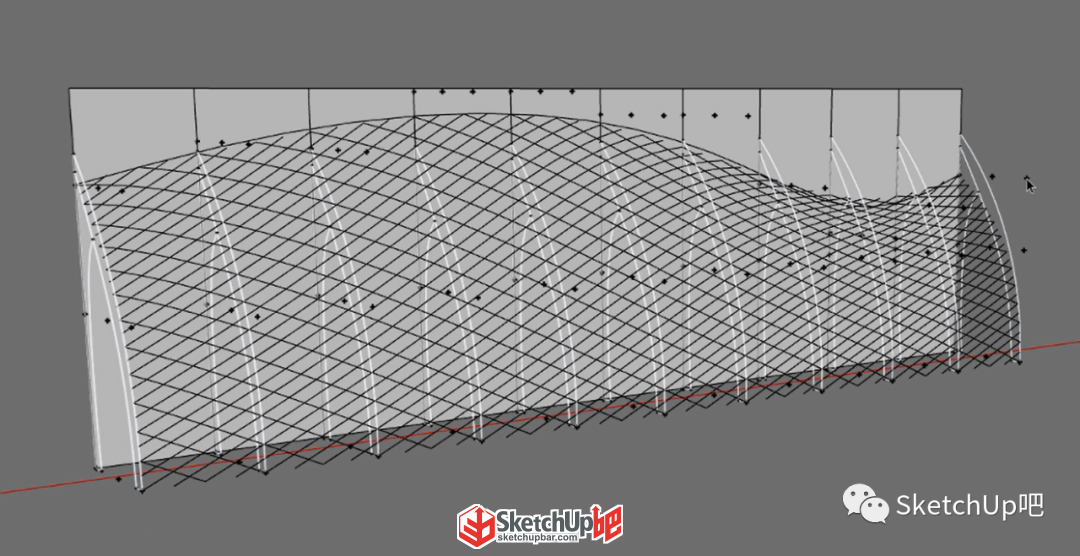

6、根據繪制的起伏參考線條，用自由變形（SUAPP編號45）對復制陣列后的模型進行調整。
7、使用形體彎曲（SUAPP編號118）把廊架扳彎。
8、最后使用線轉圓柱（SUAPP編號148）將線條生成體塊，添加一點細節就好啦。
歡迎留言討論
