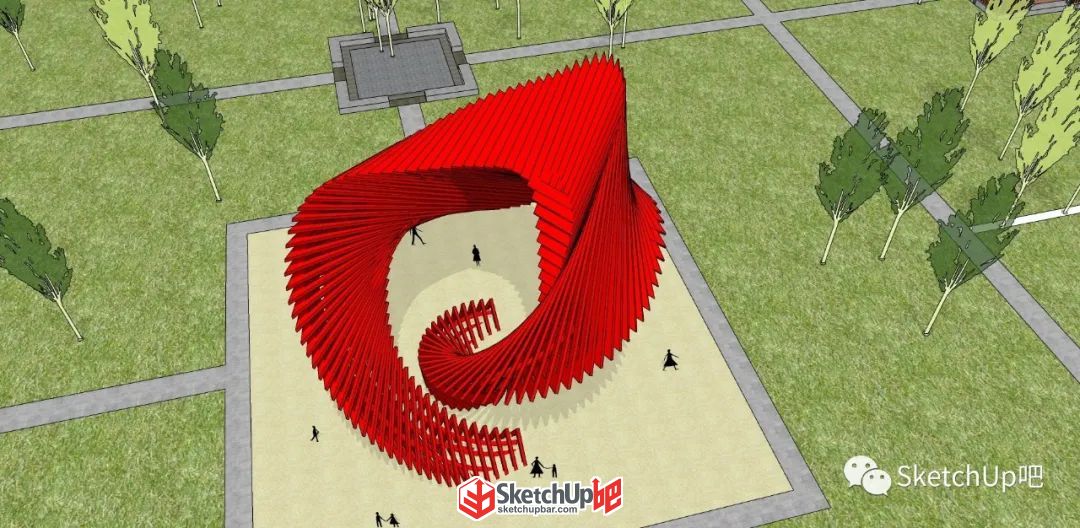

有這樣一個造型，集立體、扭轉、漸變等異形元素于一體，可謂是非常的有個性，它是這樣滴。

別急，教程來啦

▼

www.mgcxq.cn/ke/307

01

形體制作

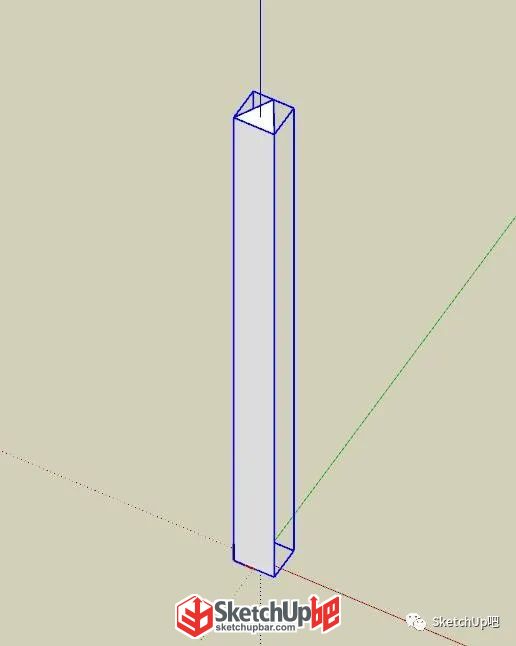

先做一個三棱柱成組。

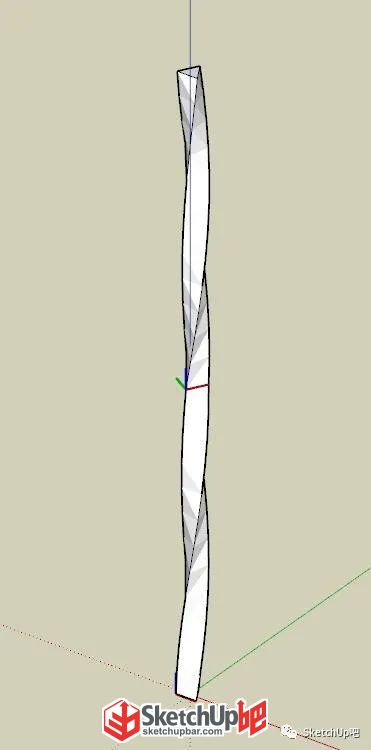

使用【自由縮放】（SUAPP編號431）的變形框扭曲扭轉180后再復制一個，達到360度旋轉的效果。

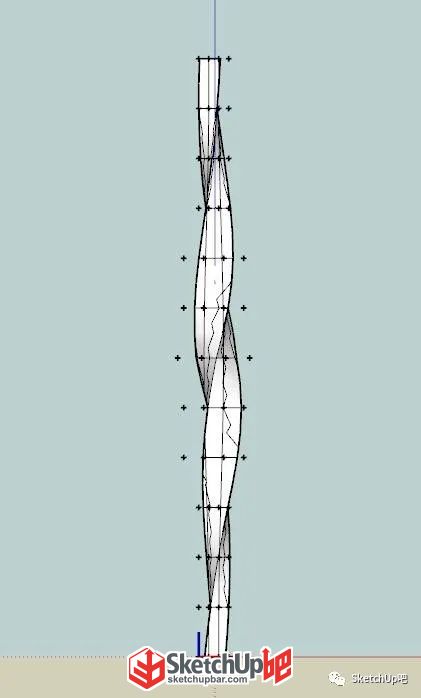

然后使用【自由變形】（SUAPP編號45）nxn的模式調整立柱成兩頭小中間大的形狀。

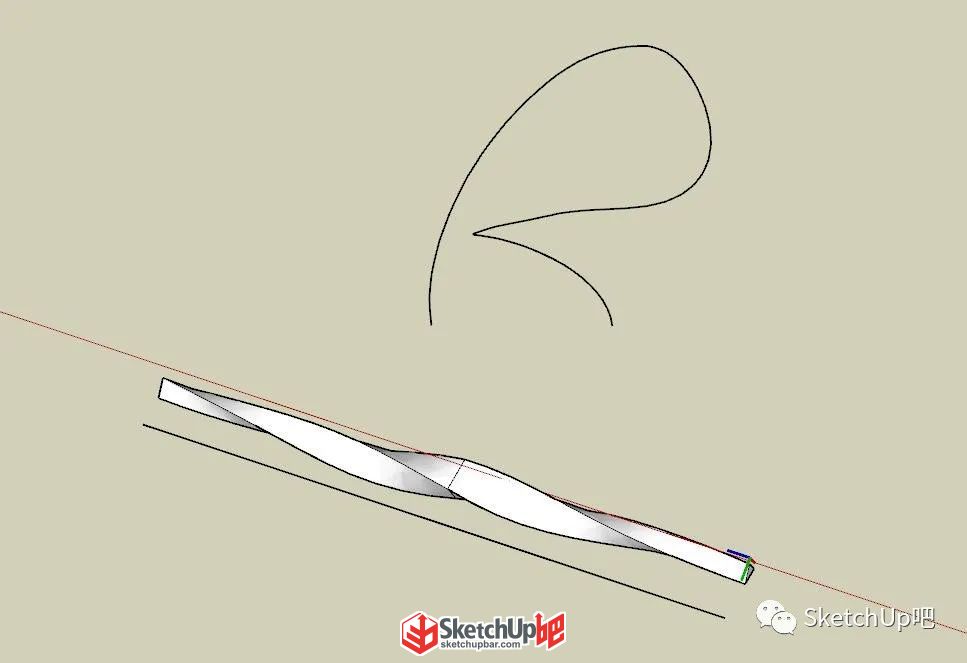

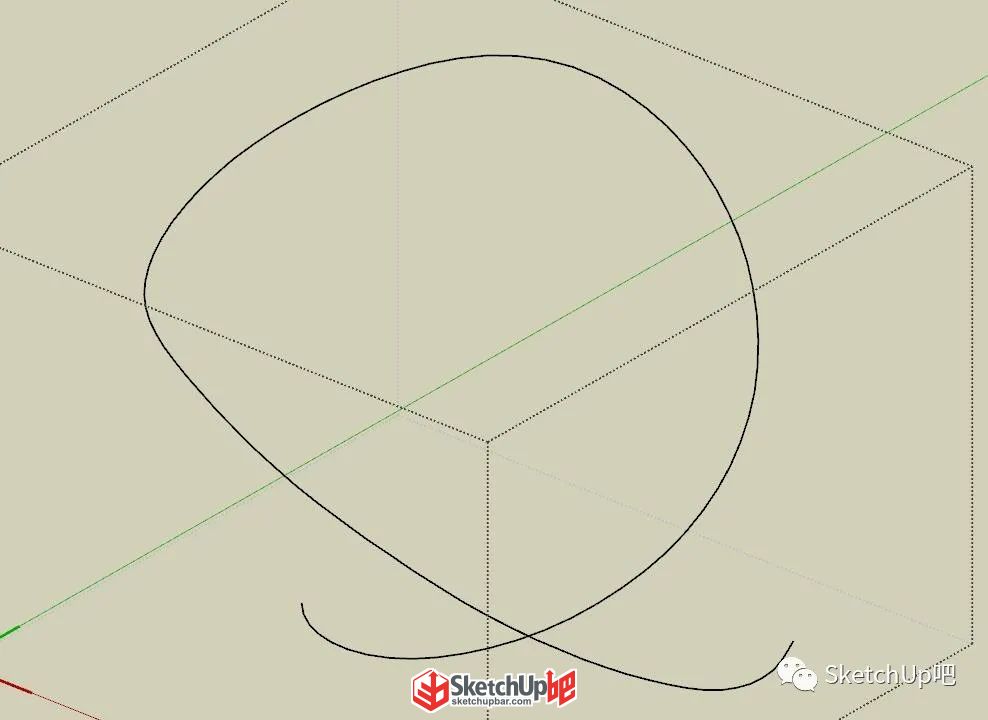

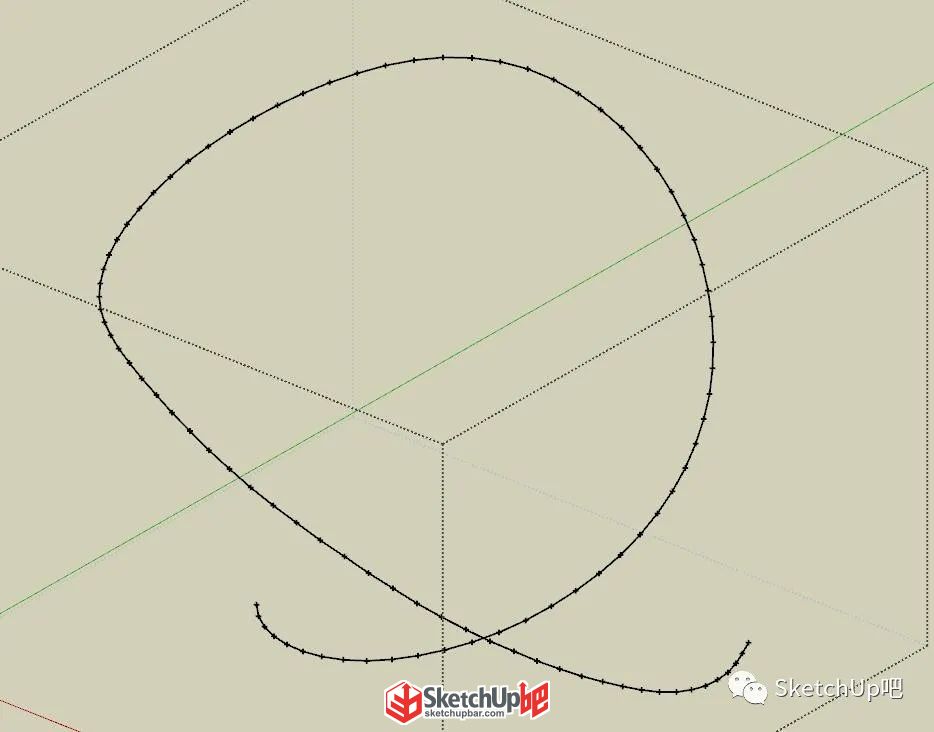

在準備好目標形態的曲線、一條紅紅軸平行的直線、處理好的三棱柱。

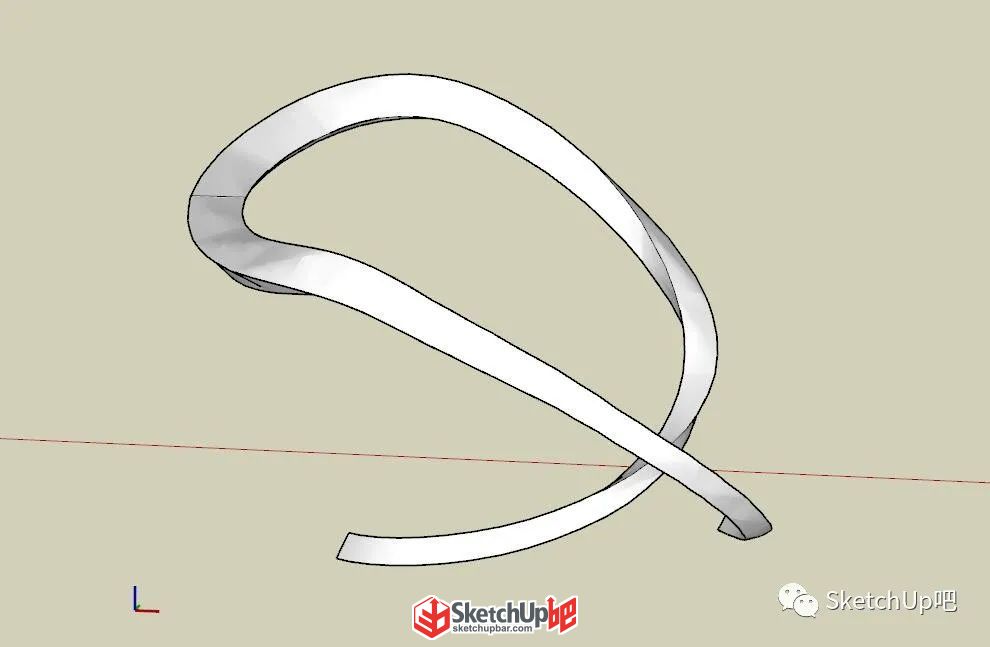

使用【形體彎曲】（SUAPP編號118）把三棱柱扭成曲線的走向。

02

立柱及三角形制作

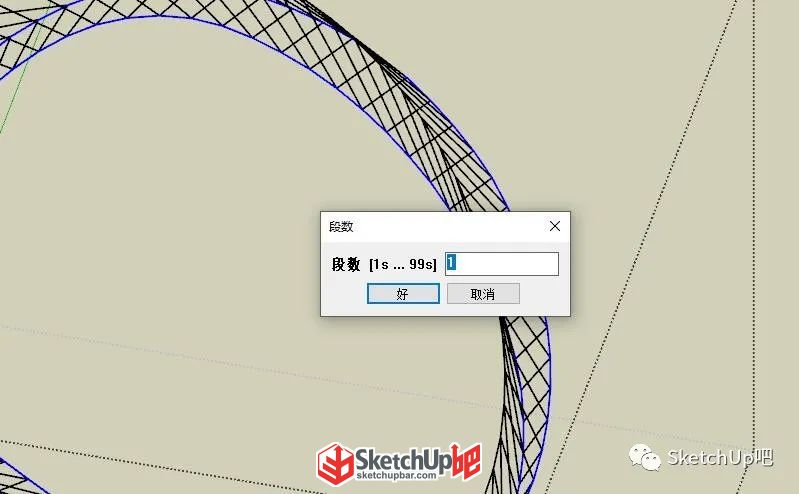

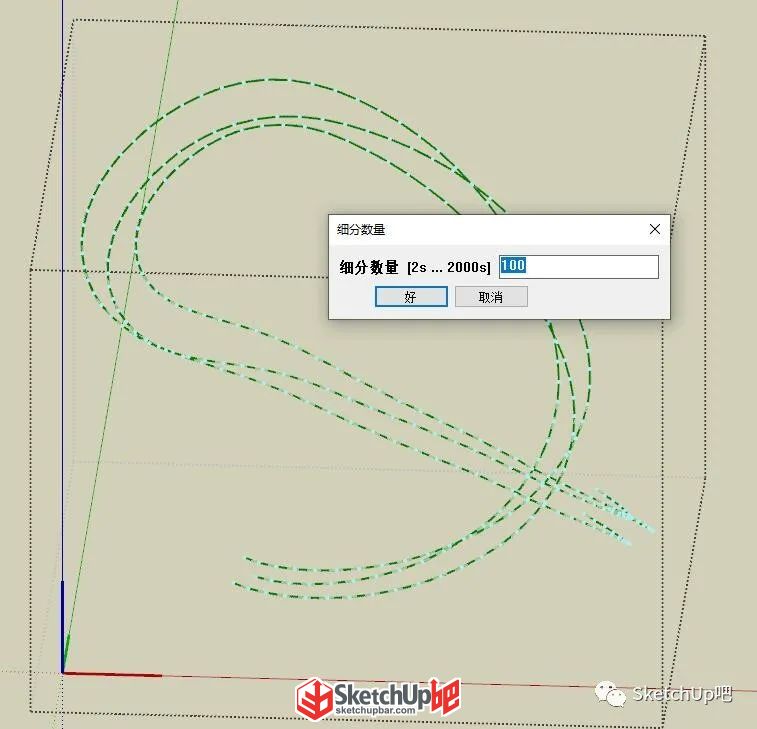

將扭轉好的三棱柱面刪除，并且焊接后轉換為固定段數多段線。

把上面的線條組件復制一個出來，三組曲線邊分別進行【曲線放樣】（SUAPP編號427），得到三組縱向線框，調整段數為1。

刪除三條曲線邊，直留下放樣得到的線條。

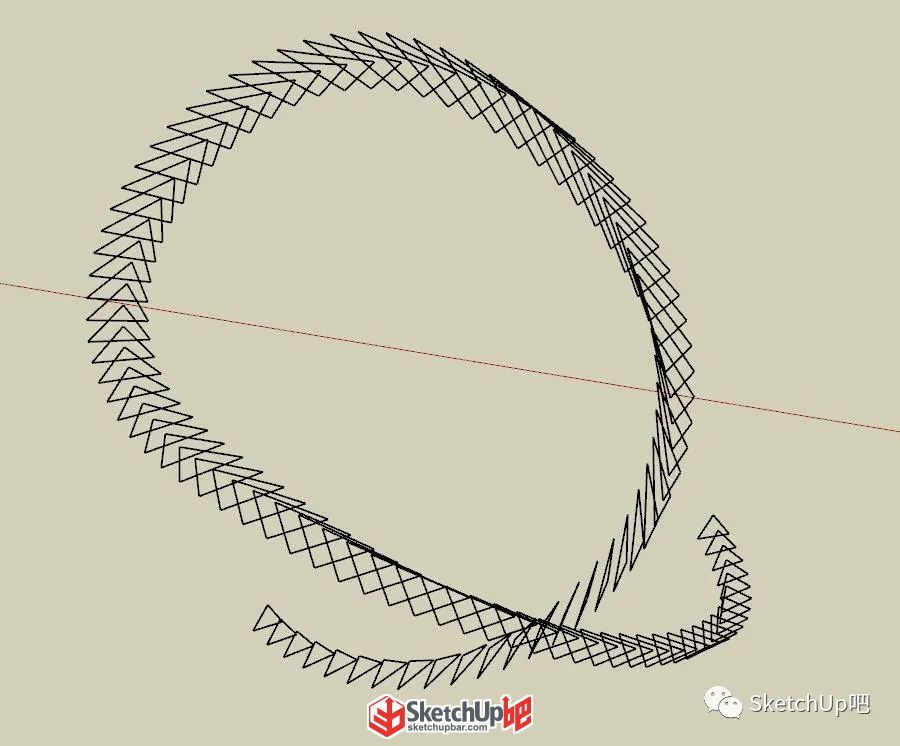

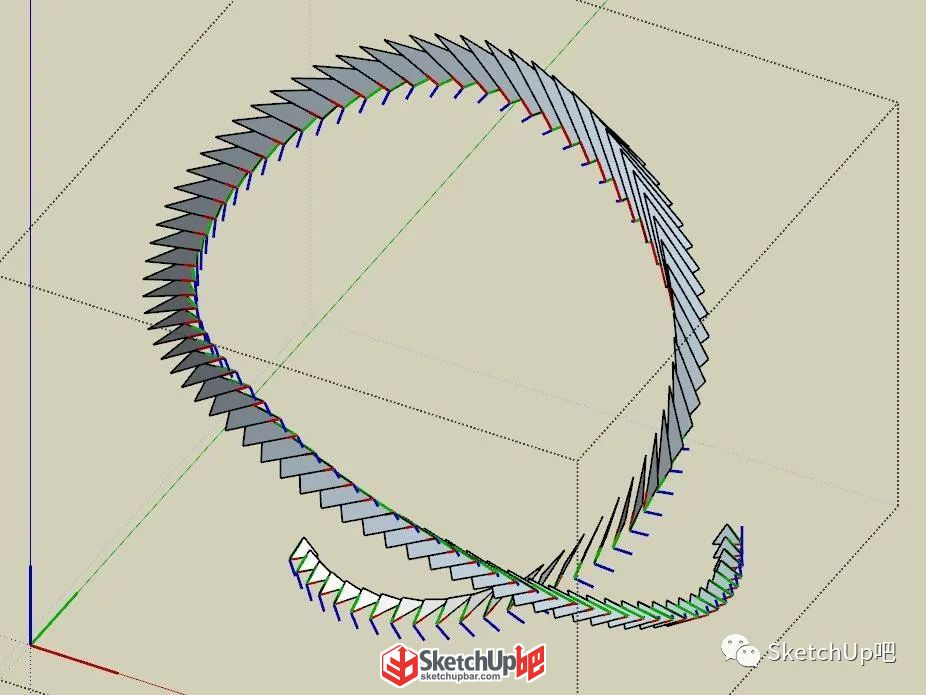

炸開三個組后，線和線相接，【封面工具】（SUAPP編號413）將所有三角面封面，再使用【批轉組件】（SUAPP編號242）的面轉組件（坐標軸模式）將面轉化成統一的組件。

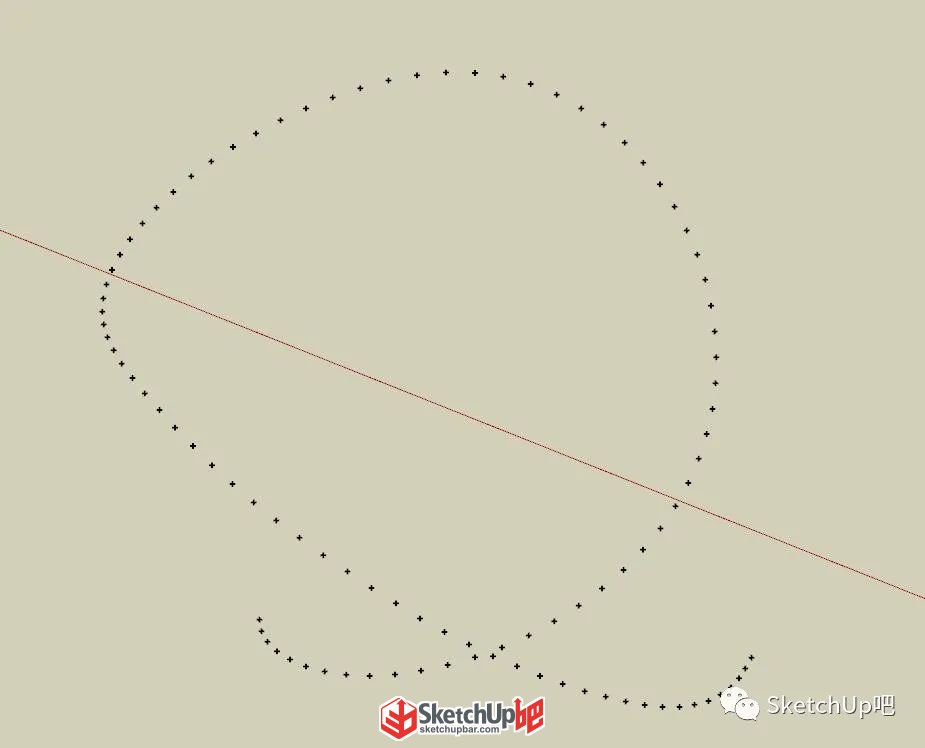

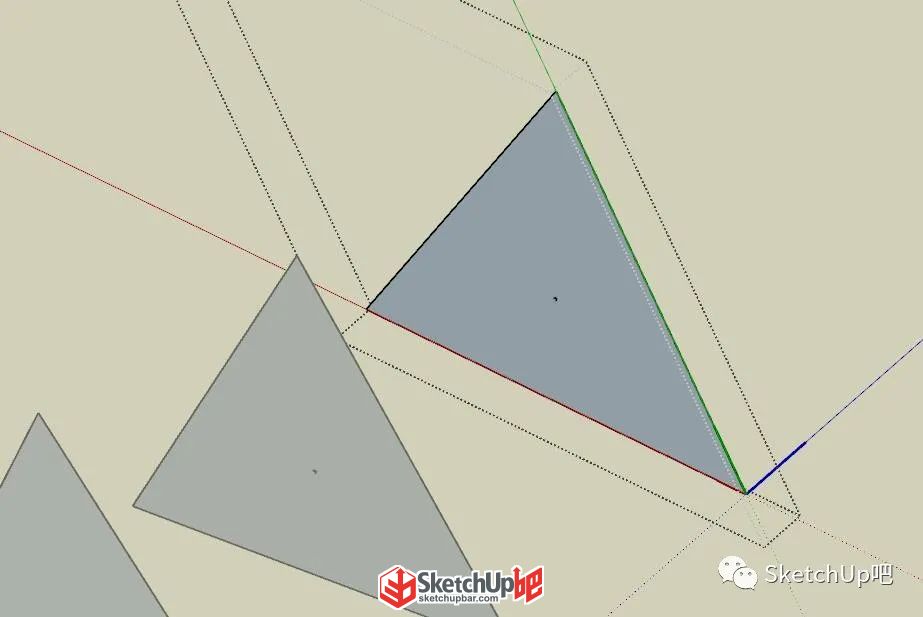

把這個組件再復制一份，把其中一份設為唯一后，用【畫點工具】（SUAPP編號188）將中心點標記出來。

除點以外的內容全部刪除。

使用【連點成線】（SUAPP編號454）將點連成線。

【刪定位點】（SUAPP編號92）把點刪除，這條線是中心處的結構線。

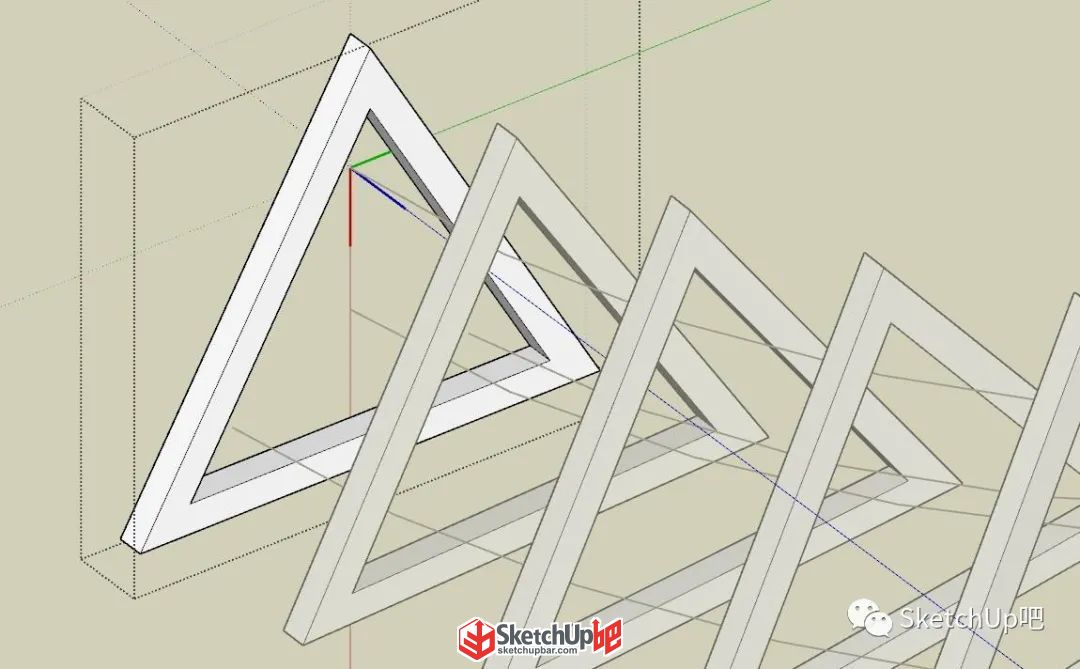

進入另一個三角面的組件，把三角形處理成下圖的樣子。

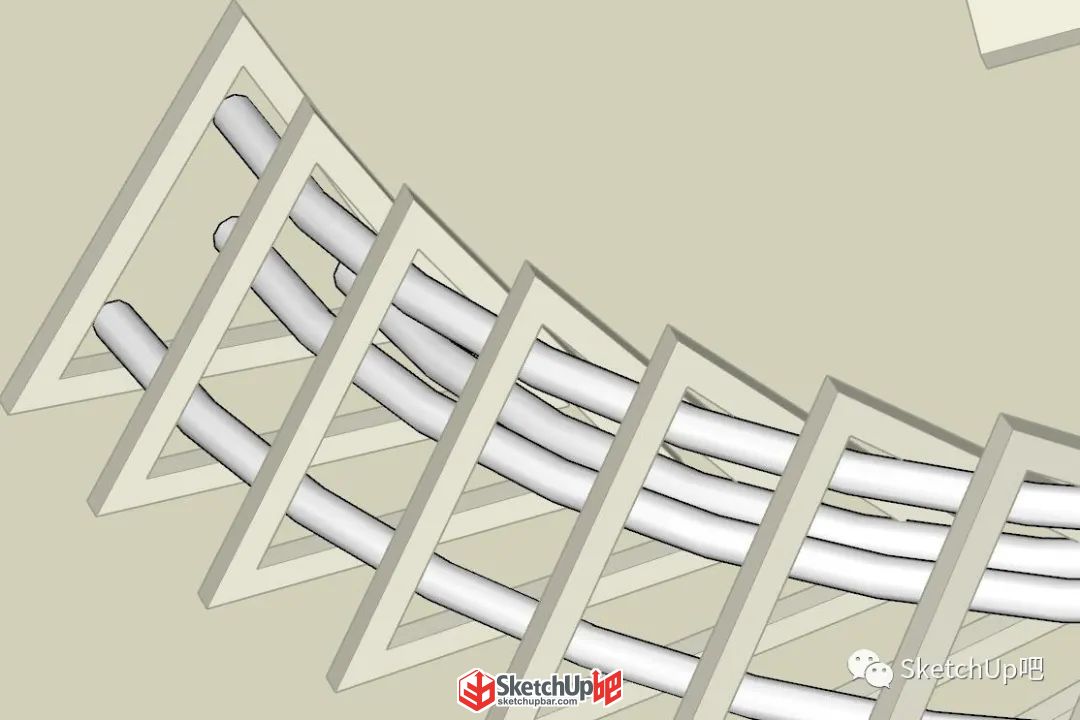

三部分對齊，線框轉成圓柱就可以啦！

這個不太簡單的造型大家學會了嗎？

完整視頻地址

▼

www.mgcxq.cn/ke/307

去觀看完整詳解視頻吧！
