如果說BIG事務所的建筑分析圖

像是神一般的存在

▼

配色干凈清新，傳達的設計意圖簡潔明了

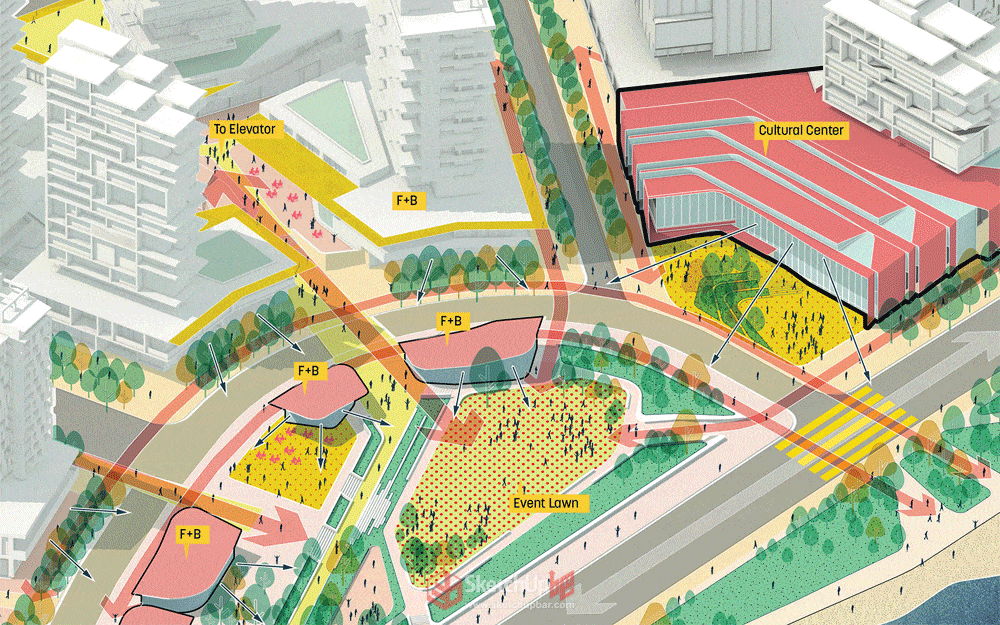

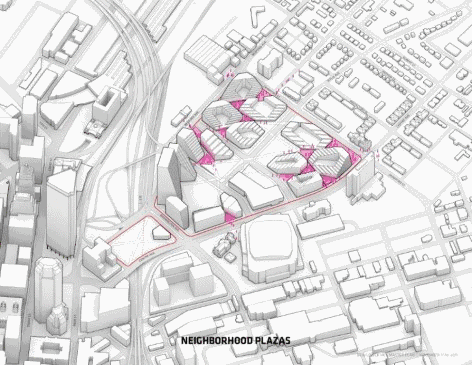

SASAKI事務所在景觀、規(guī)劃尺度上的分析

也是圖界的扛把子

▼

配色大膽，結構重點清晰

想讓你的圖紙脫穎而出

*文末含案例模型及分析圖文件贈送

點擊觀看

www.mgcxq.cn/ke/304

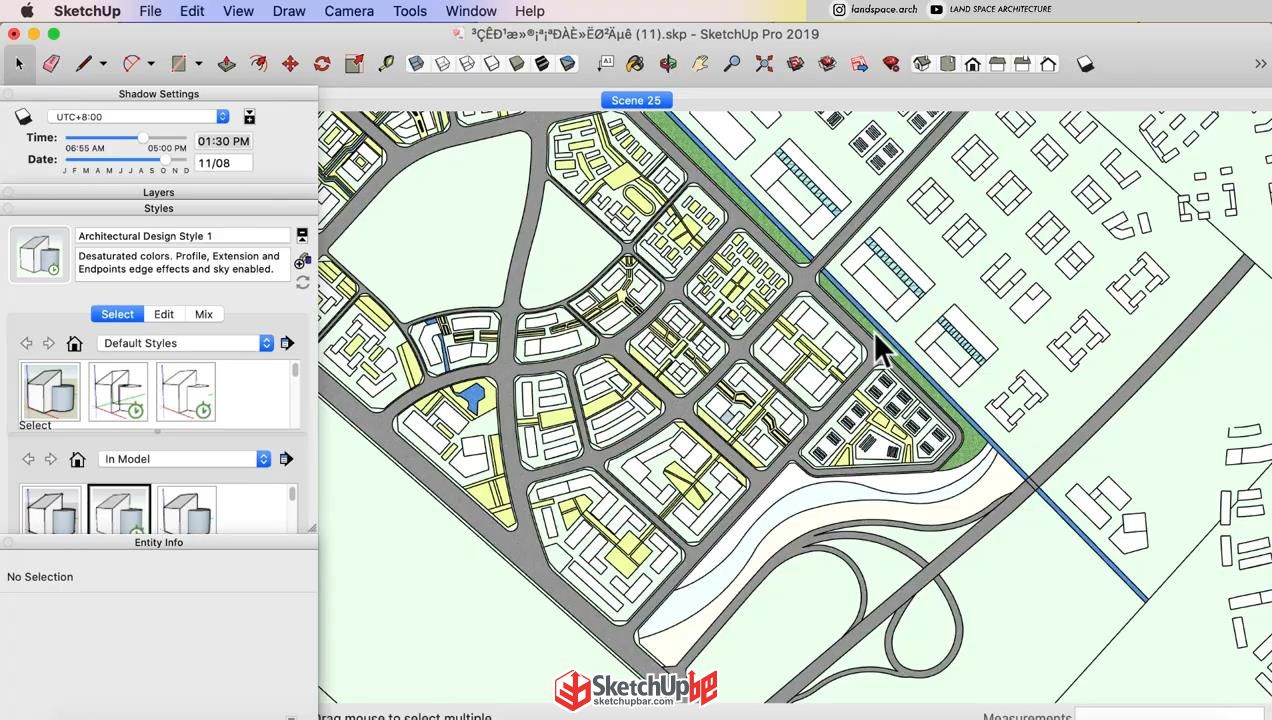

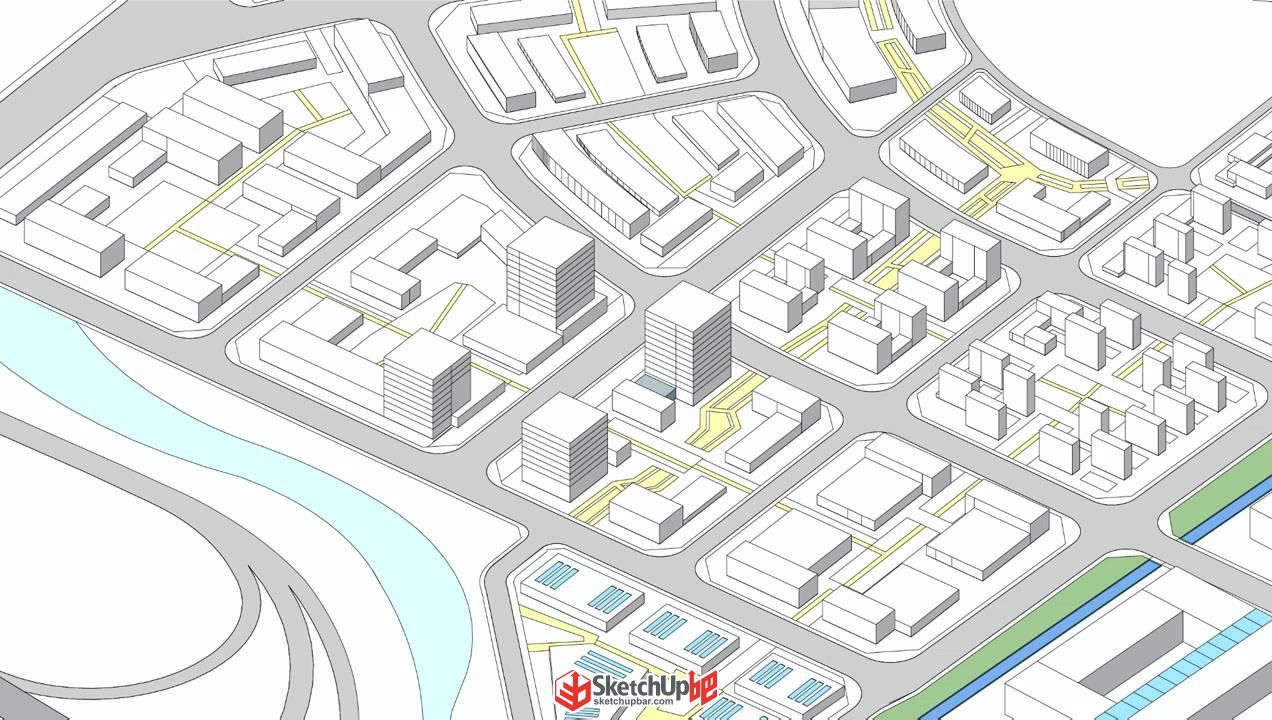

1、在SketchUp中打開原始模型。切換到相機-平行投影模式，導出PDF格式的二維圖像。

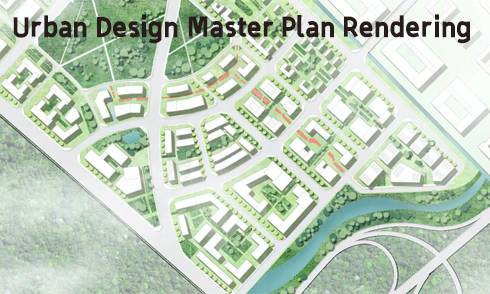

同樣使用該模型制作的還有下面這張小清新風格的總平面圖紙，感興趣的戳下方鏈接可看完整教程▼

www.mgcxq.cn/ke/278

文末獲取SU模型

2、在Adobe illustrator中打開PDF，并新建圖層，為建筑創(chuàng)建輪廓線。

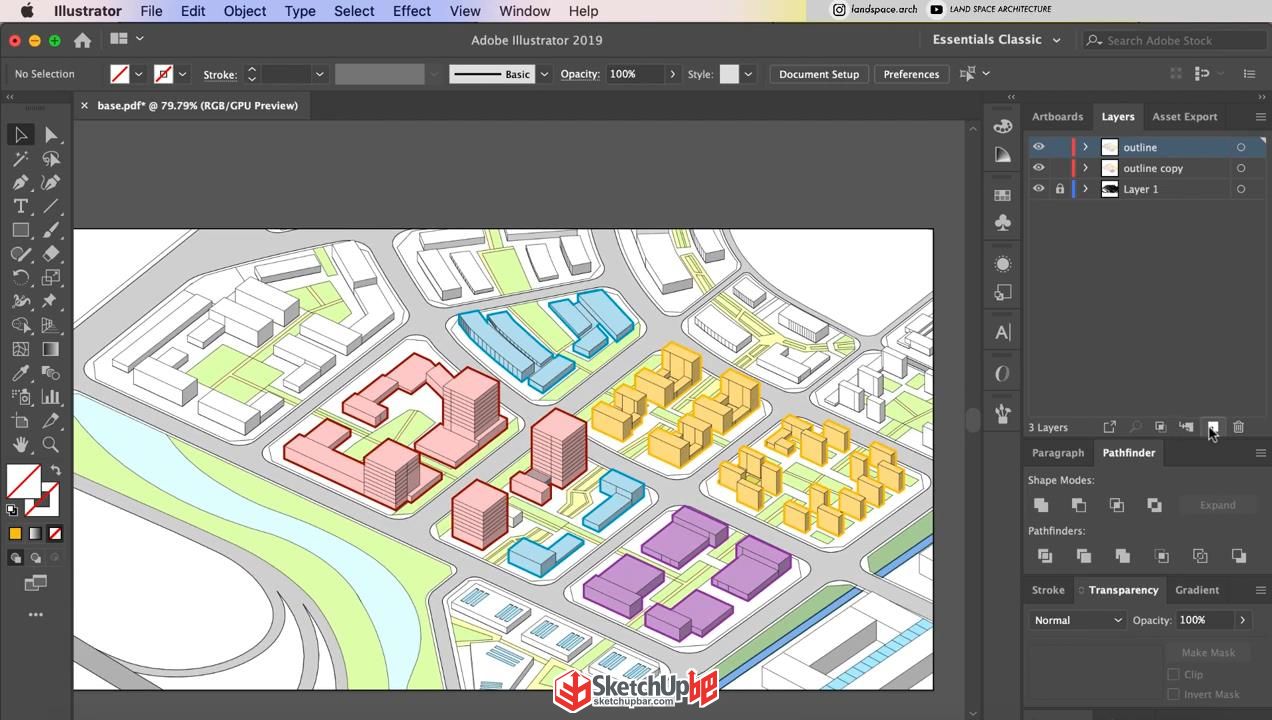

3、 復制邊線層制作填充，正片疊底并降低透明度，邊線寬度改為1.5pt。

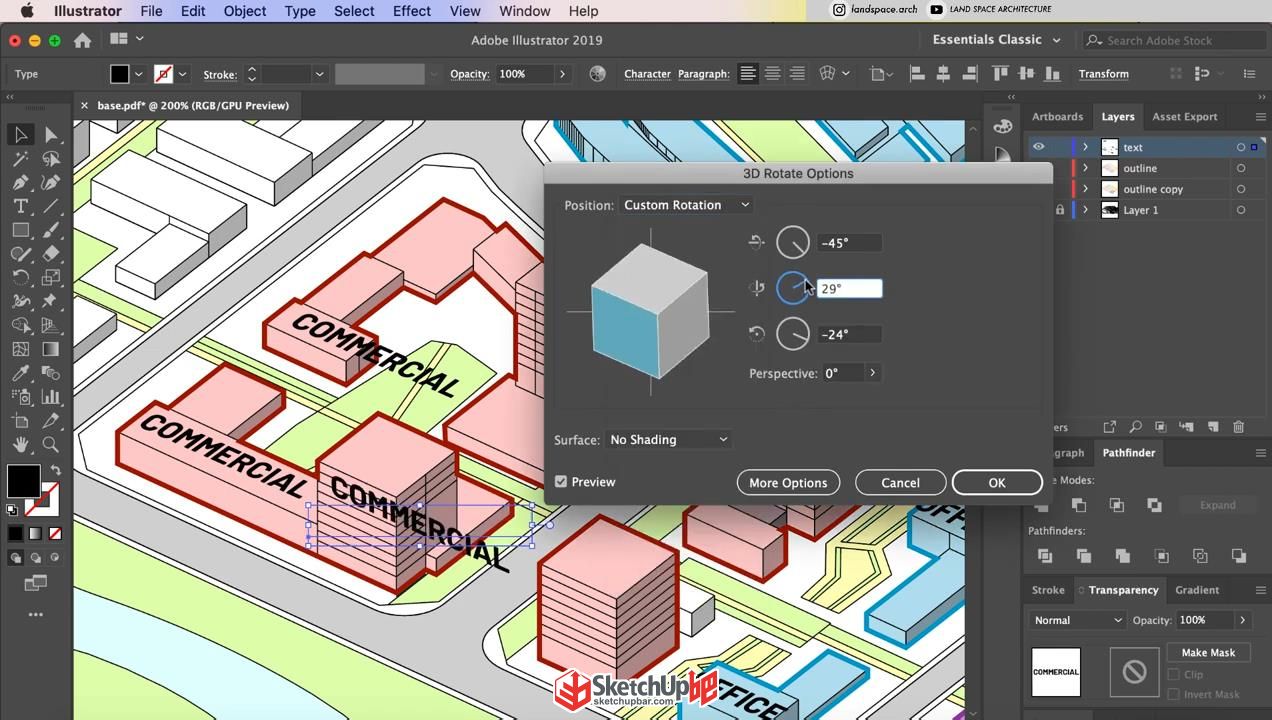

4、添加文字。使用效果-3D-旋轉，制作文字依附于不同表面的效果。

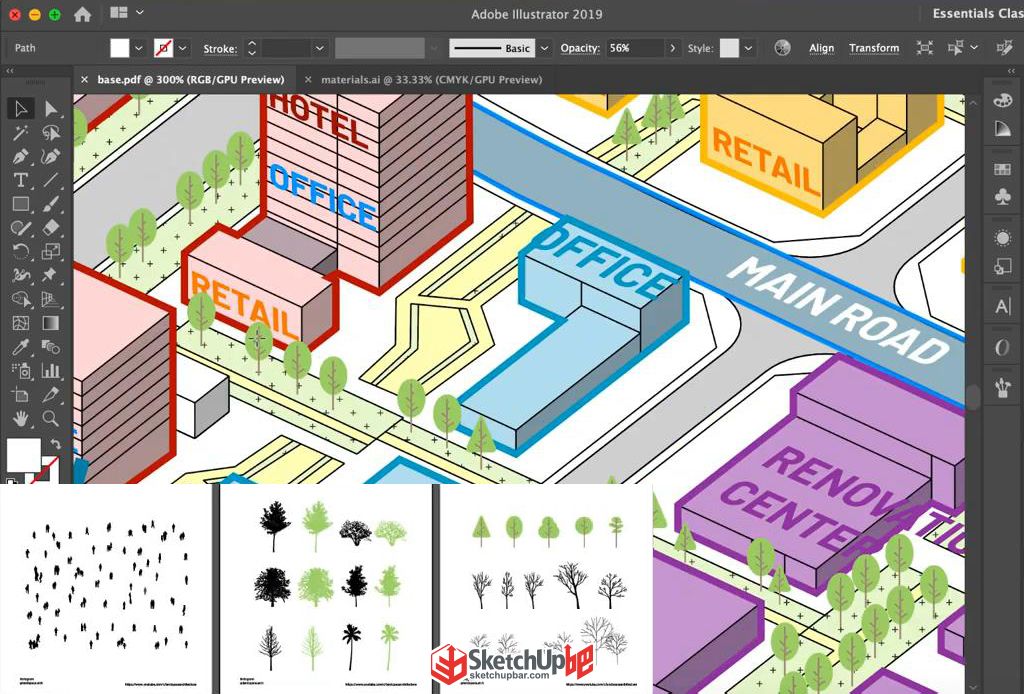

5、添加道路分析和配景素材，為周邊配景添加蒙版。

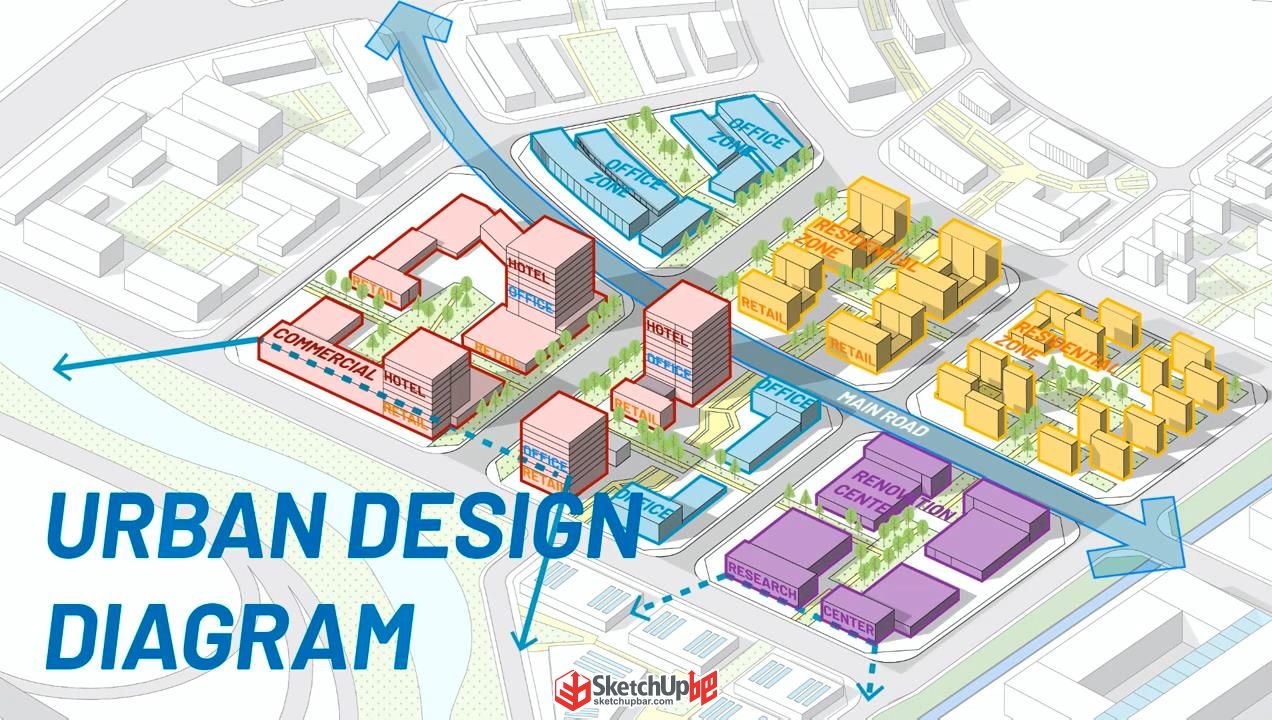

完成效果

——————————————————————————
