隨著建筑行業的發展，各種復雜的結構形式越來越多，有時候需要搭建出結構的模型，來檢查結構跟建筑是否會沖突。下面我就通過這個體育場館模型實例，跟大家討論一下 SketchUp Pro 在結構建模中的一些思路和應用。

一、混凝土部分建模

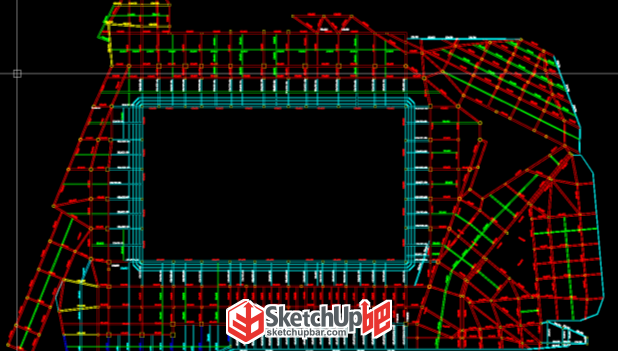

1、首先處理 AutoCAD 圖紙，因?yàn)榛炷敛糠种恍璐罱喊逯Ｐ?，所以需要?jiǎng)h除無用的線條。以梁為例，分別把相同尺寸的梁放到一個圖層中，不同的圖層給予不同的顏色。

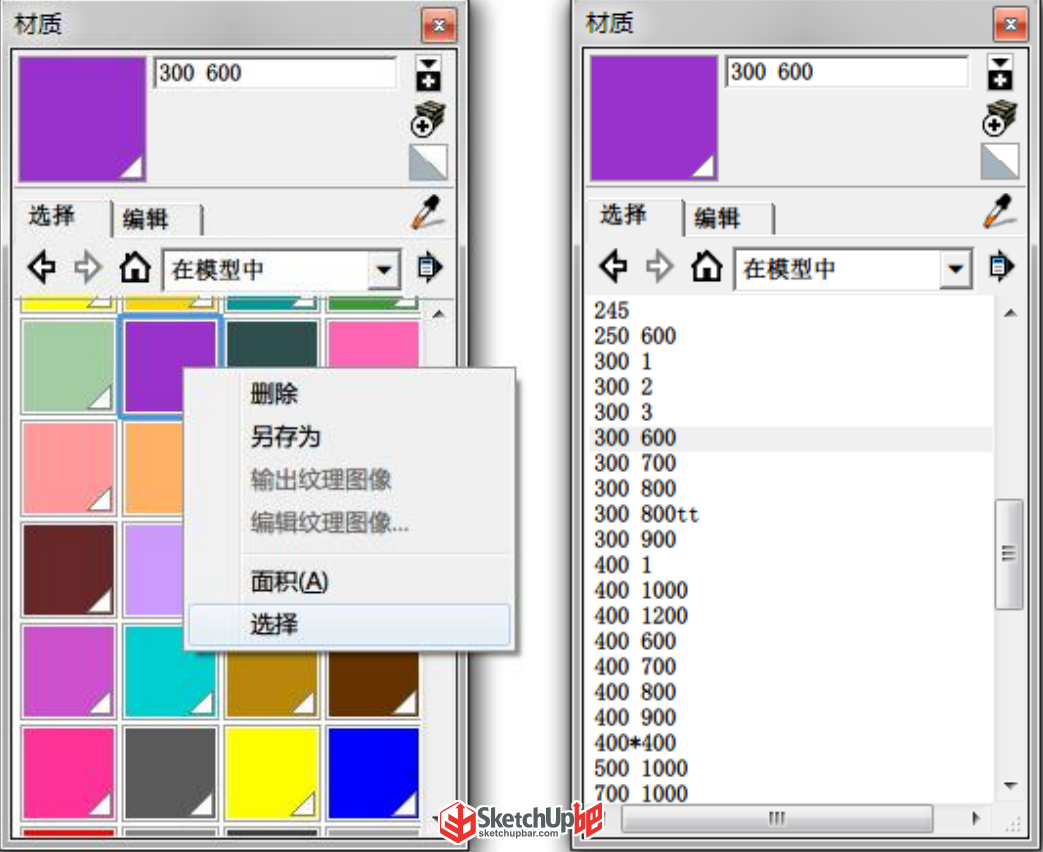

2、導入到 SketchUp Pro 之后，我們使用 封面功能 (SUAPP編號316) 來進行批量封面（請參看專欄往期《AutoCAD導入SketchUp后8種封面處理辦法》一文）。然后利用圖層，對相同尺寸的梁填充一樣的材質。接著在材質面板里通過材質選取相同的梁，用 超級推拉（SUAPP編號94） 一次性推出梁的厚度。

混凝土部分建模結果如下圖所示。

二、桁架部分建模

桁架部分的模型搭建稍微復雜，分為以下兩類：

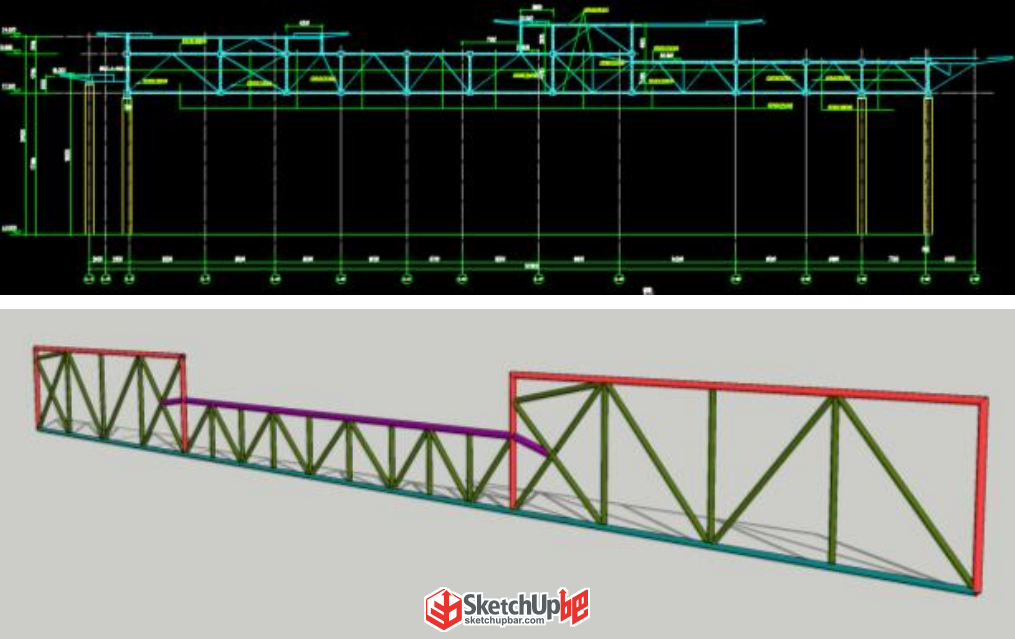

1、若結構施工圖的腹桿尺寸準確，即可直接導入 SketchUp Pro 中，分別推拉出不同厚度。

2、若結構施工圖只給出腹桿中心線，還需在 SketchUp Pro 中，用 線轉圓柱（SUAPP編號148） 或 線轉方柱（SUAPP編號271） ，做出腹桿模型。

三、桁架模型的組裝

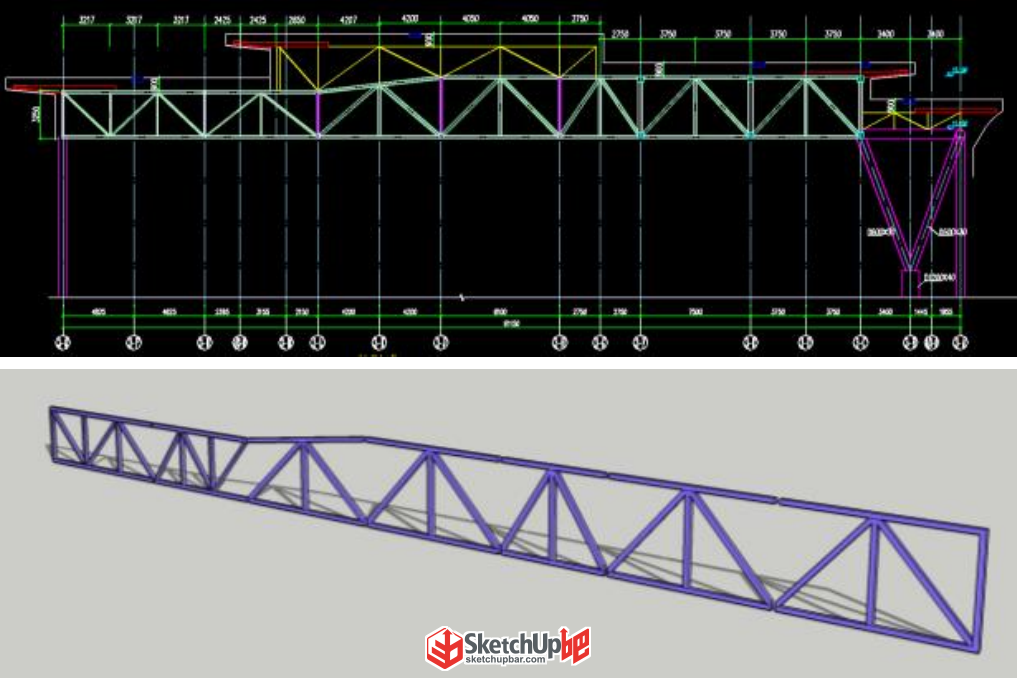

每品桁架在 SketchUp Pro 中建出來后，根據平面圖把桁架組裝起來，把一品一品的桁架放好位置。

桁架的組裝是最需要認真的地方，準確的定位才能檢查出二維的桁架圖是否出錯，以達到校核圖紙的目的，所以也是工作的重心。

四、組件的應用

再說一下組件，合理運用組件，往往在建模中能事半功倍，尤其是在實際項目永無盡頭的修改中，良好的組件邏輯能發揮重要的作用。

1、這個模型分四個場館和一個連接平臺，一共做成五個組件。如果單獨修改一個館，可以把這個組件另存出去，修改完成后，再利用組件的 重新載入（請參看專欄往期《SketchUp 簡單而強悍的功能——Reload命令探索》一文）功能替換回來。

2、每個館的“混凝土部分”和“桁架部分”也需要單獨做成組件?！盎炷敛糠帧庇貌馁|(zhì)區別的不同尺寸的梁，“桁架部分”每一品單獨的桁架做成一個組件。

如上，就是這個模型中的組件邏輯。

五、碰撞檢查與校核

這次結構建?？偤臅r(shí)一個月的時間。經過建模，發現了許多二維圖紙不能解決的問題，對實際工程有重大意義。

比如：

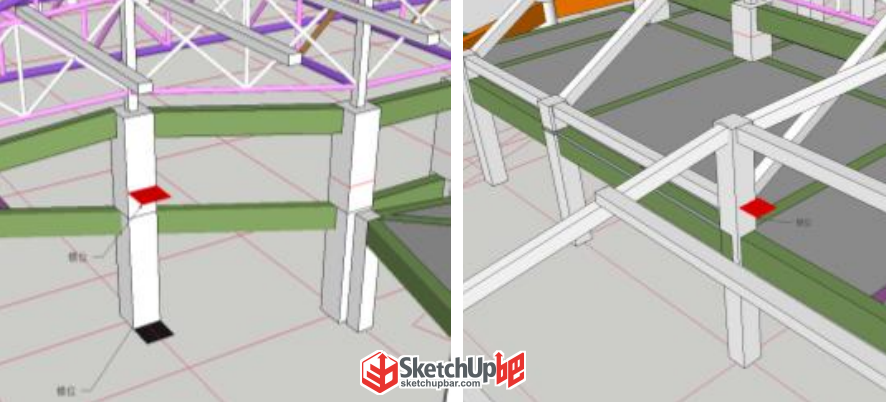

1、組裝桁架時，發現有些橫向的桁架跟縱向的桁架交接的位置，有些錯位。

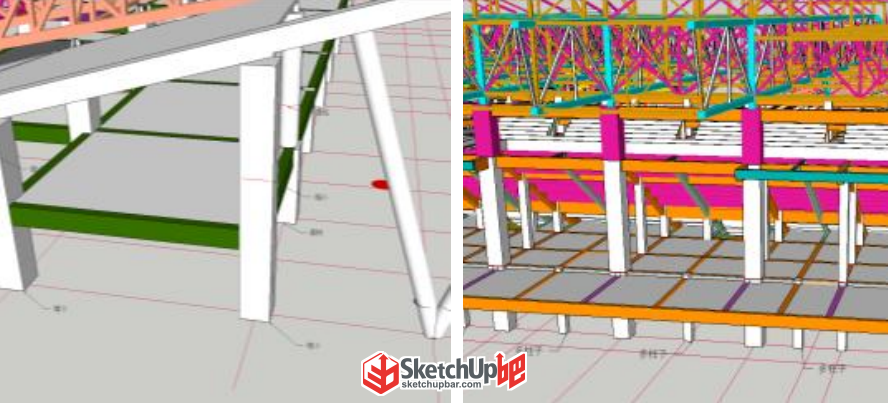

2、用結構圖紙建出的模型，再導入建筑的柱子，會比較直觀地發現柱子尺寸的改變、柱子的錯位、或多余的柱子。

3、再導入建筑的外表皮，就會發現更多的結構跟建筑表皮打架的情況。

六、總結

通過這次建模，使二維圖紙變成三維模型。不僅檢查出了原結構圖紙的問題， 還發現許多跟建筑專業沖突的地方。

更重要的是，各個專業、各個部門的人，在有了這個模型做參考后，對他們所在繪制的圖紙會有更直觀的理解。不會再是那種紙上談兵，光靠想象的空間理解。
