文：陳淯清

SketchUp吧ID：饑渴

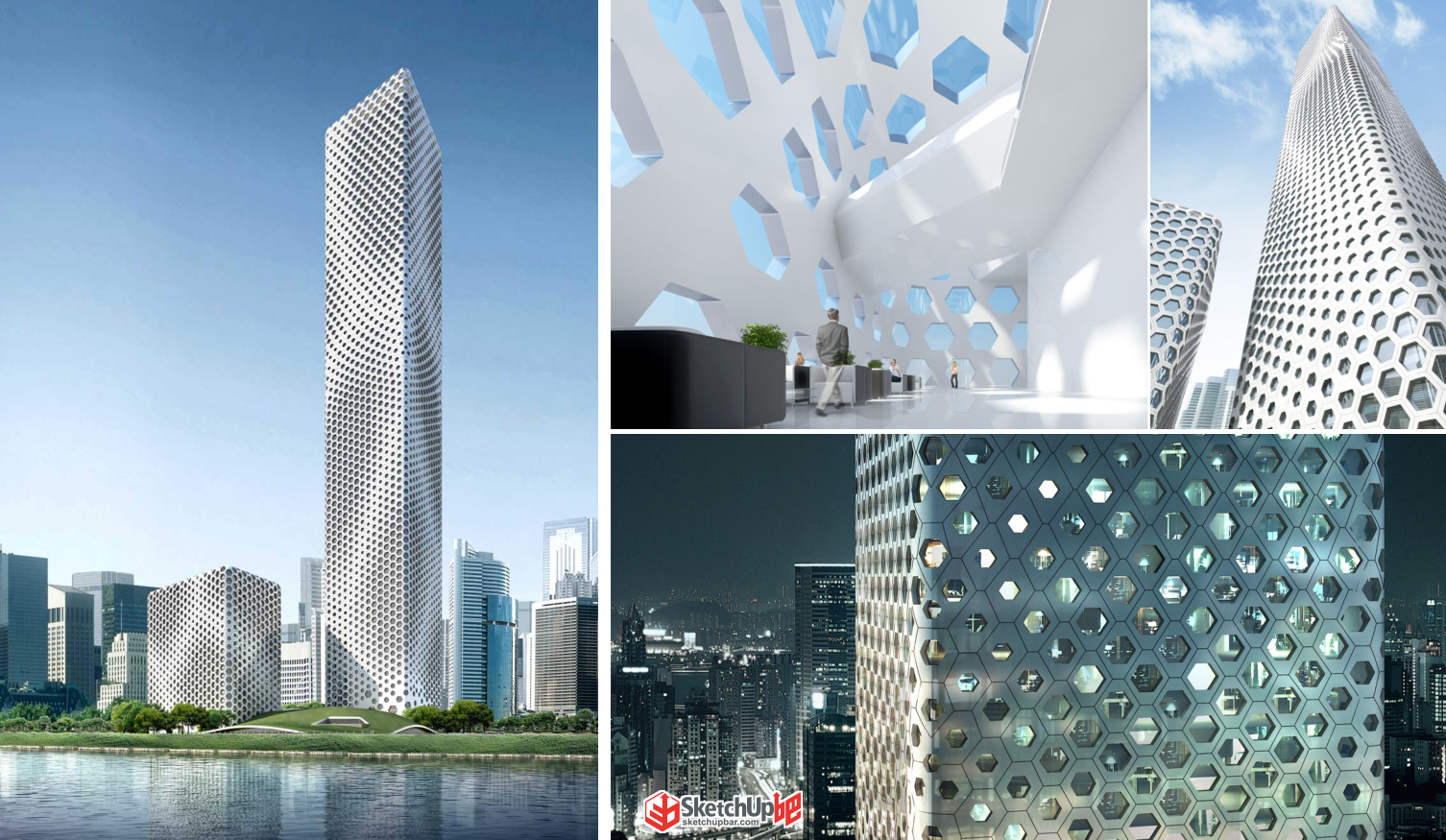

天津中鋼國際廣場高358米，以六邊形“中國窗”作為主題元素，蜂巢似的建筑造型新穎獨特。本期我們將探討其建筑表皮在 SketchUp中的建模思路和方法。
通過觀察，我們發現其構成分為兩方面：一為自下而上從六邊形到四邊形漸變的分割線，二為大小變化極富韻律感的六邊形窗戶。

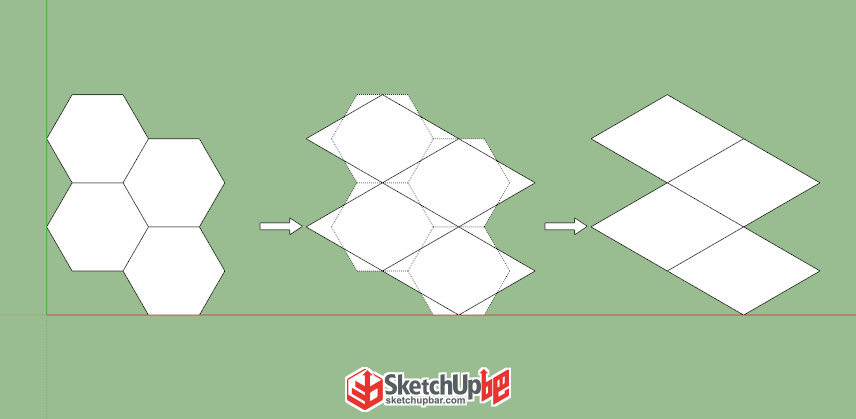

1、首先，我們需要分析一下六邊形到四邊形是如何漸變的？六邊形兩邊的點向兩邊移動，上下的四個點向各自的線段中間移動直到重合，這樣就變成了四邊形。

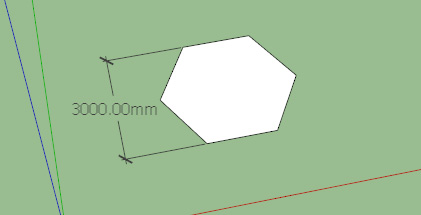

2、我們畫一個高度為3m的六邊形，并且成組件。

3、將六邊形沿一個方向陣列64個。

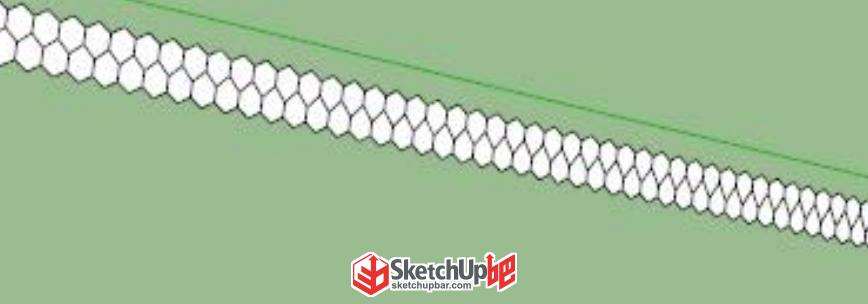

4、全選向右邊復制剛剛陣列的六邊形，刪除一個多余的后炸開所有的六邊形。

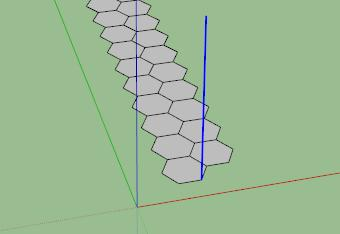

5、由于 SketchUp 沒法選擇點用來移動，這里畫根直線，用直線的移動來帶動端點的移動。

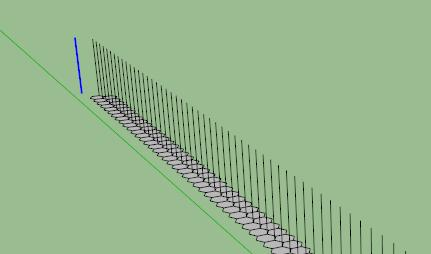

6、以3m為間距陣列直線，保證這一條的每個端點上有根直線。

由于 Fredo6插件集（SUAPP編號155） 的 變形框平面截取 命令斜切時，如果是平面上的線面組，是沒辦法向相對Z軸方向斜切的，所以這里增加一根線，以保證所有線不在同一平面上。

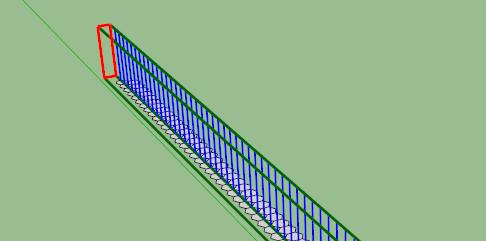

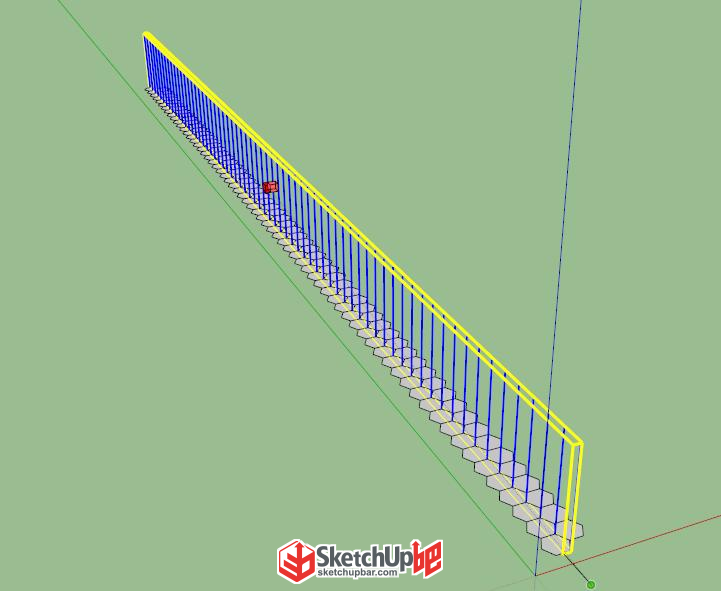

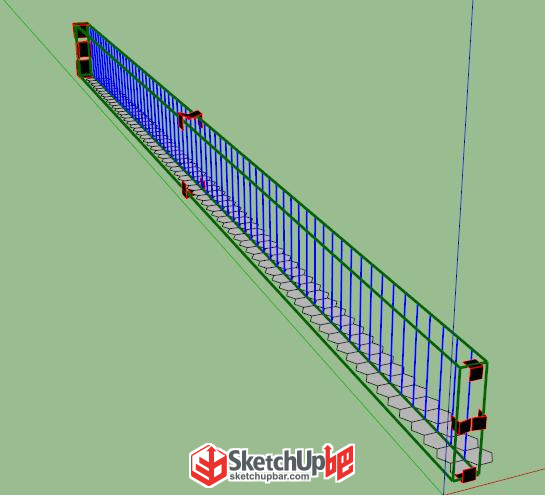

7 、選中并執行 變形框平面截取命令，注意矯正方向。

8、然后遠端斜切移動。

9、刪除多余的那根線頭，并且用縮放工具準確縮放到六邊形的中線。

10、刪除輔助的線頭，發現一部分的漸變已經完成。

11、同樣的方法畫線頭到旁邊的端點上，也要多畫一根。選中并執行 變形框平面截取 命令，并且矯正方向?？s放準確對其到中點。至此中間部分已經完成漸變。

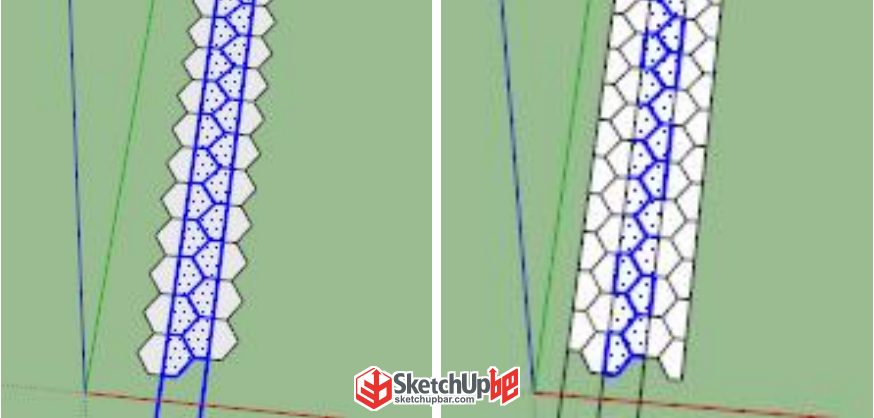

12、兩邊其實都是對稱的，這里就不去繁瑣的操作，而用 鏡像物體（SUAPP編號2） 去完成，所以先截取做好的部分并刪除多余部分。分兩次向左右鏡像。

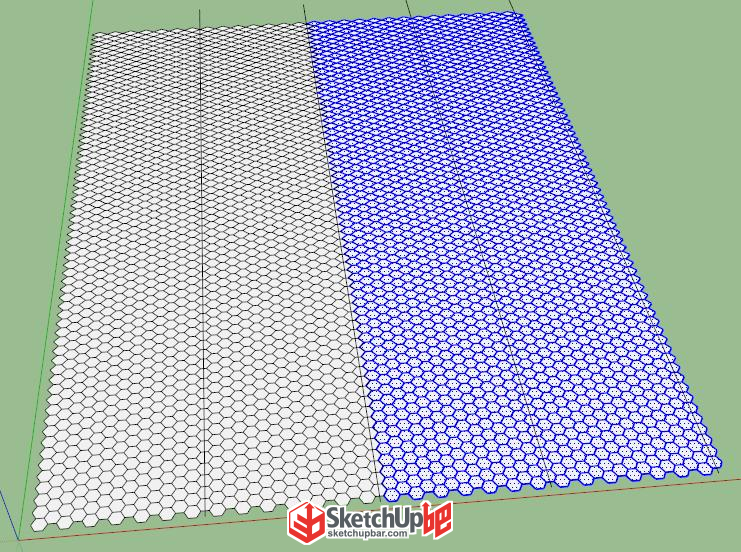

13、刪除線和多余的面，得到六邊形到四邊形漸變的標準段。然后陣列六邊形到四邊形漸變的標準段。

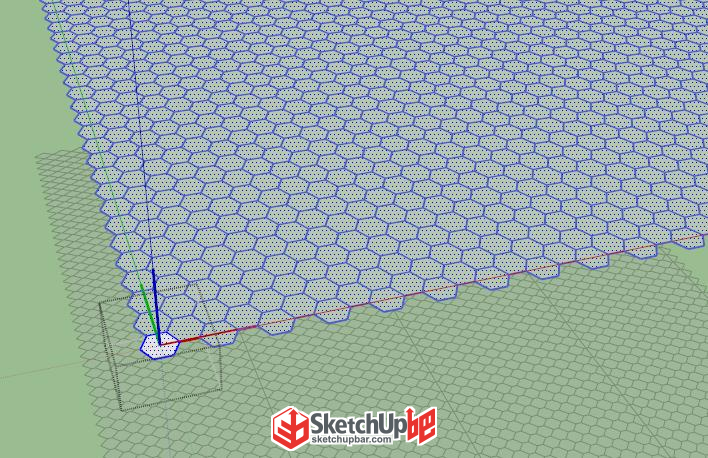

14、同樣的位置去陣列最開始的小六邊形組件。注意組件的坐標必須要六邊形的正中心。

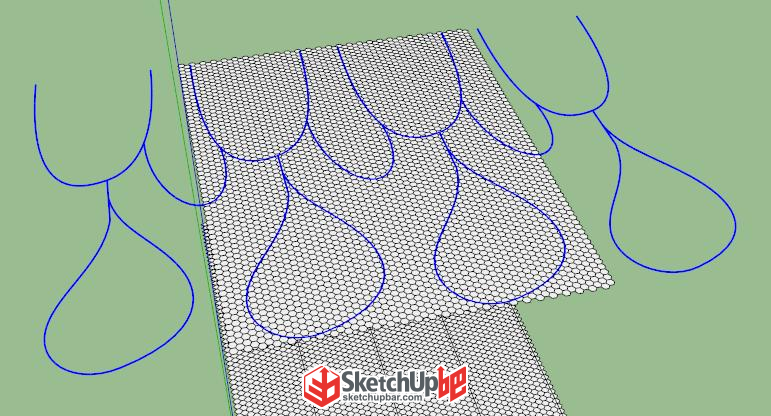

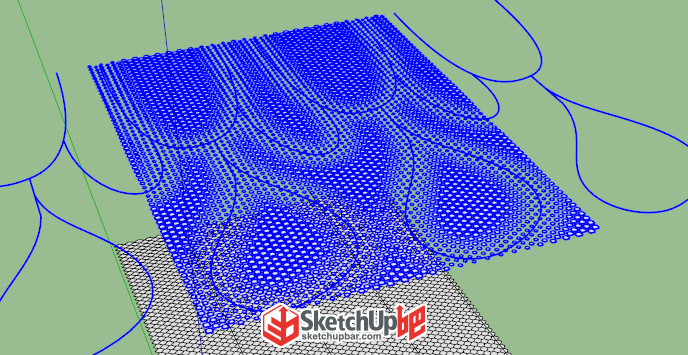

15、用 貝茲曲線（SUAPP編號96） 命令勾勒出需要干擾的線。這一步需要反復調節才能達到想要的效果，而且需要做成重復的單元，這樣能保證后面模型無縫拼接。

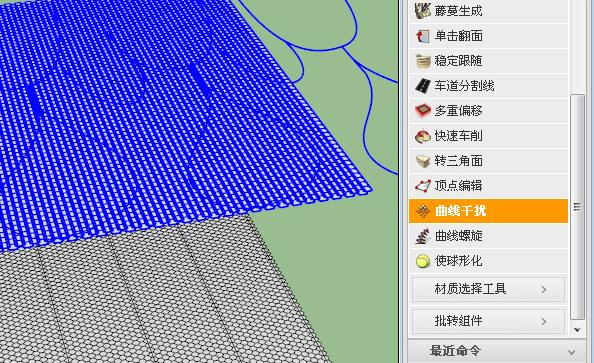

16、選擇畫好的干擾曲線和小六邊形組件，然后執行 曲線干擾（SUAPP編號283） 命令。

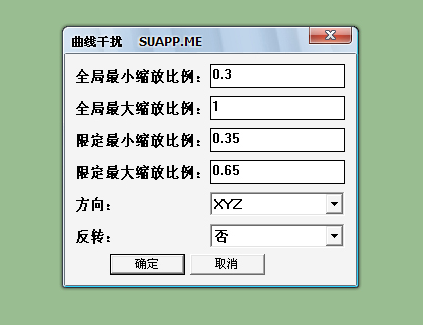

17、參數講解：

全局最小縮放比例和全局最大縮放比例是用于控制最大縮放和最小縮放；

限定最小縮放比例和限定最大縮放比例是用于把不在這個范圍內的值中，大的變成限定最大縮放比例，小的變成限定最小縮放比例。

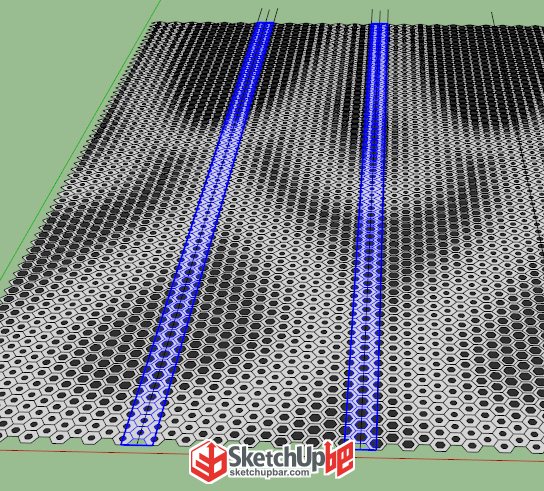

18、曲線干擾縮放完成。

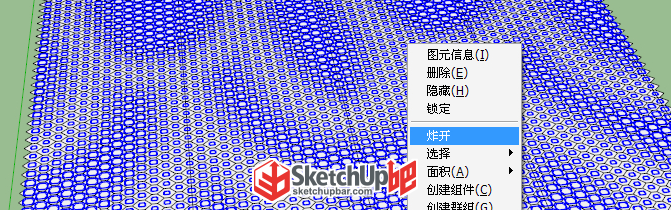

19、向下移動到剛剛做好的六邊形到四邊形漸變的面上，并執行炸開。

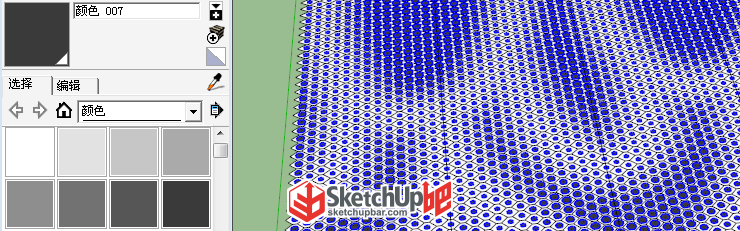

20、這里炸開后不要隨意亂點導致取消選擇，直接選擇一個不同的材質賦予給選擇好的六邊形上。

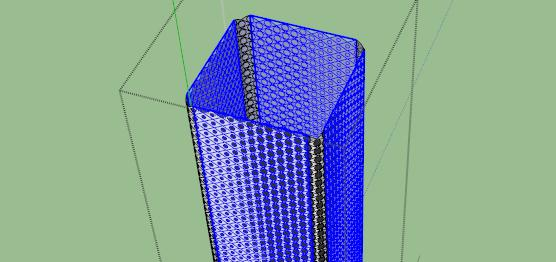

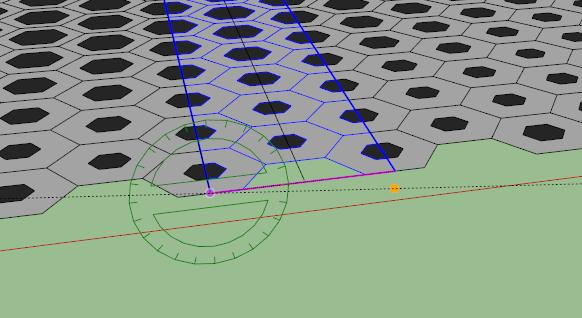

21、把轉角需要做圓角的部分用線切出來。分開創建群組。

22、執行 Fredo6插件集（SUAPP編號155） 的 徑向自由彎曲 命令去彎曲轉角部分，參數為90°。

23、彎曲完成后拼接各個部分，最終完成整體的表皮建模工作。

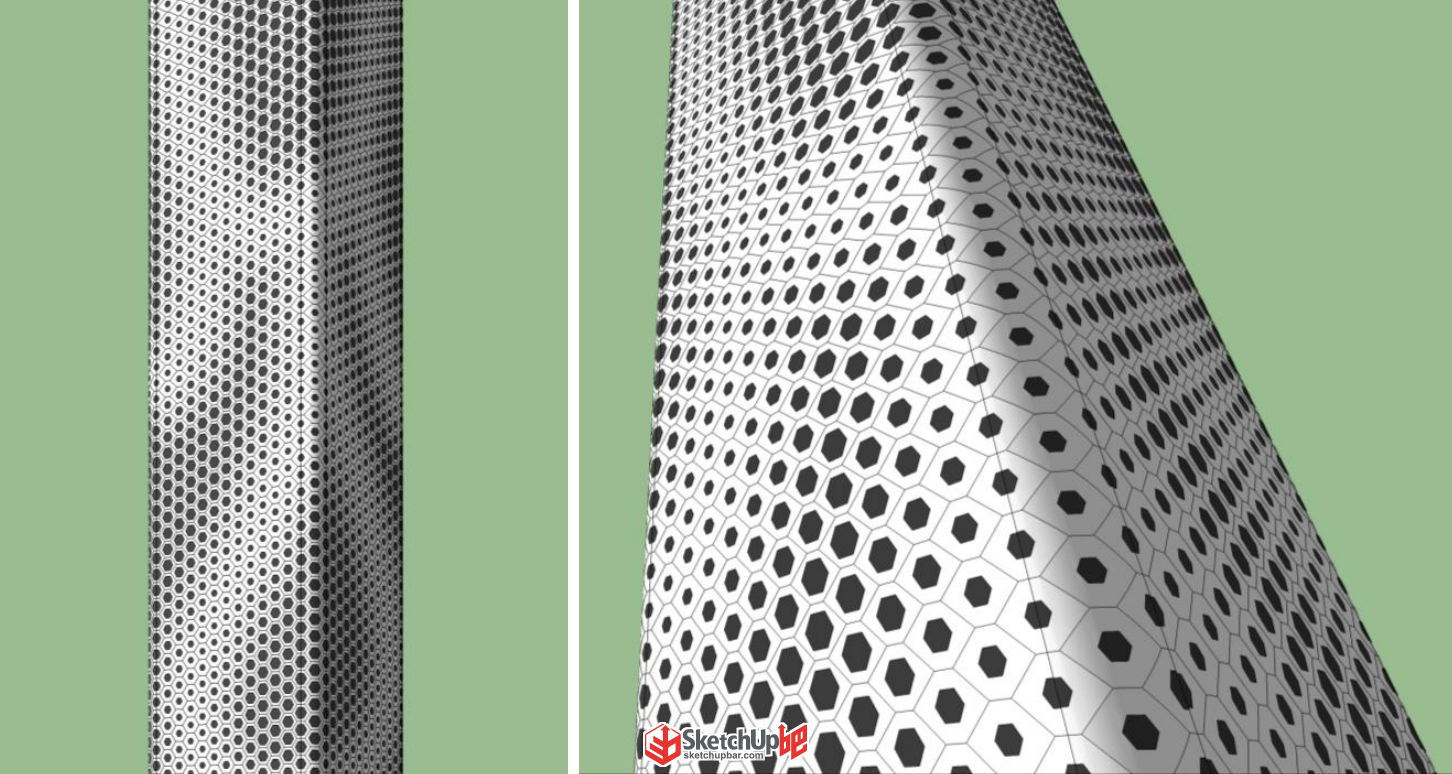

成品如圖：
