每次網上沖浪都會看到鄙視鏈 而且連建模居然也有鄙視鏈
我們SU建模玩家 也要做曲線參數化建筑
既然要蹭就蹭個大的給大家獻個丑

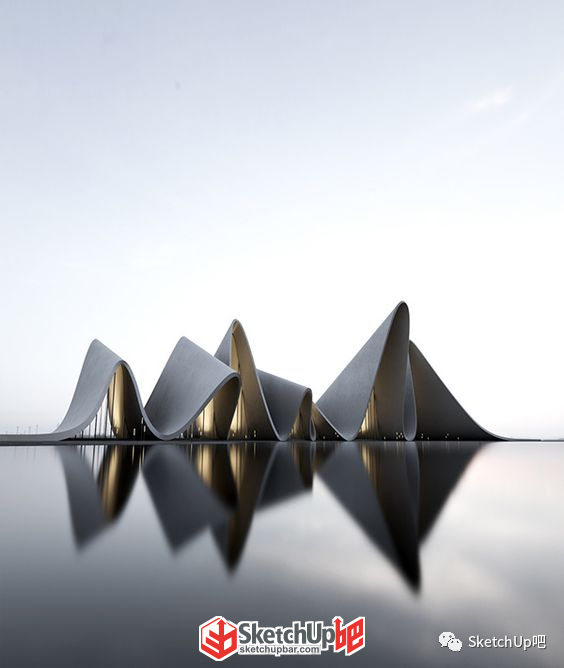

▲ 來自：著名建筑師以及概念設計師 Roman Vlasov
圖文過程

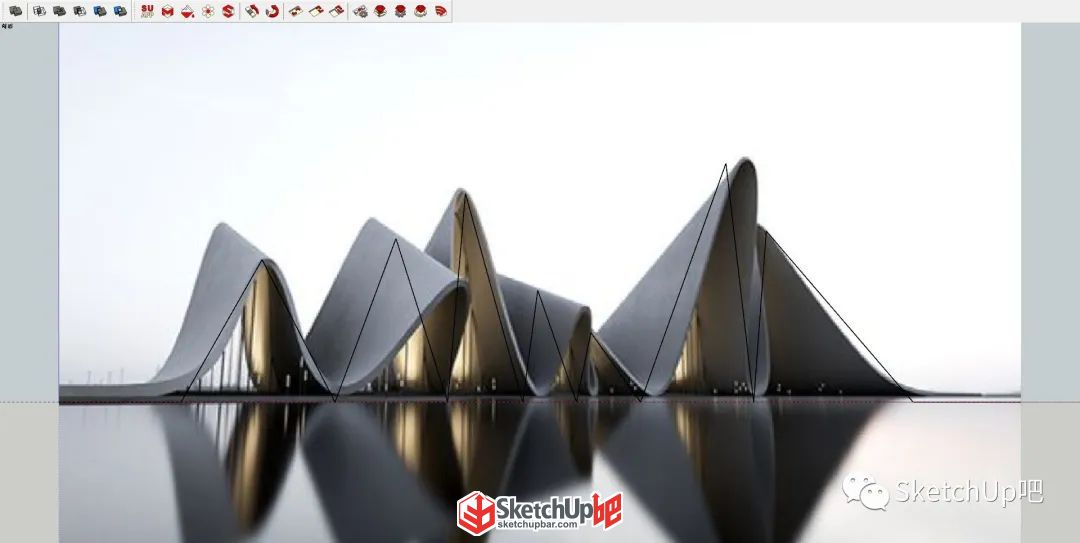

折線畫好之后復制一份作為建筑背面，并根據建筑圖片調折線高低關系。

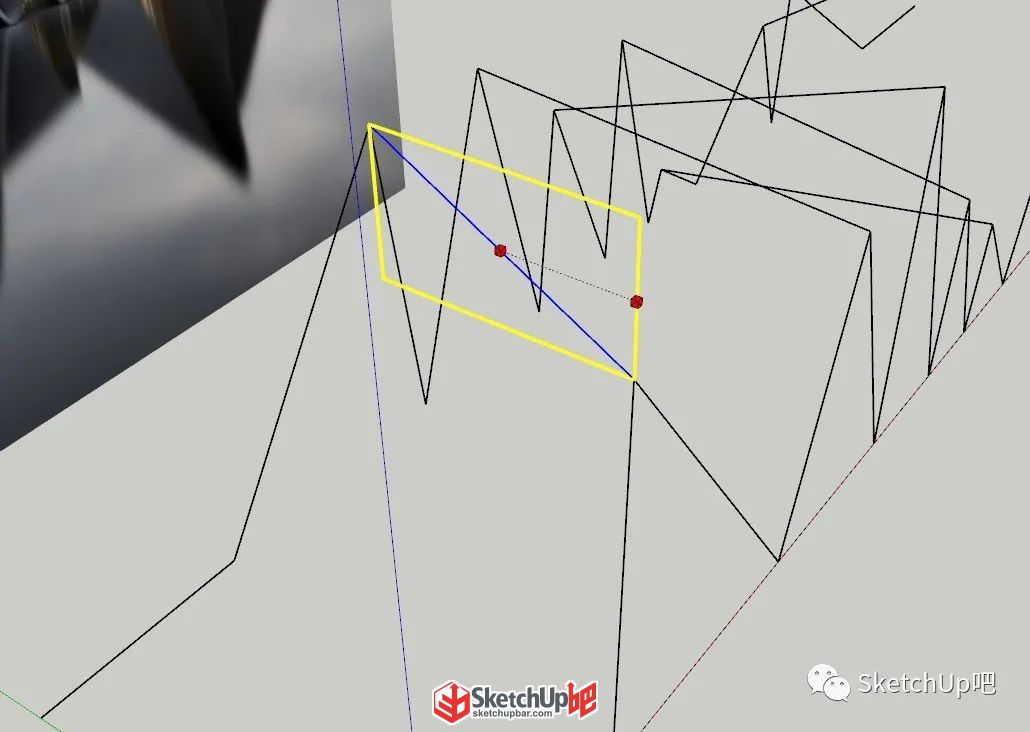

用線將前后兩組折線的頂部連接，根據建筑圖片調整傾斜關系后刪除連接線，復制一組到旁邊備用。

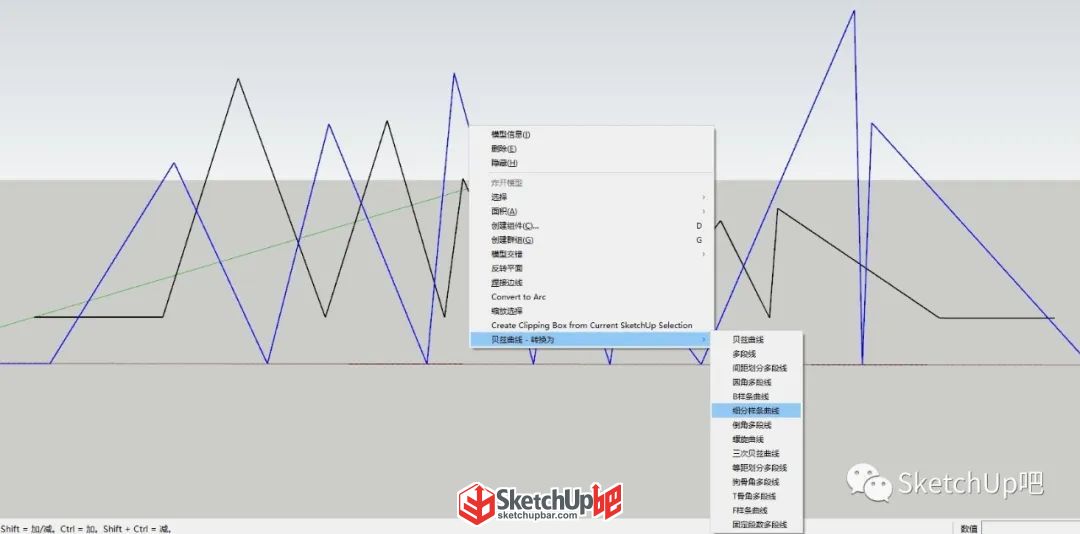

選中折線使用【貝茲曲線】將折線轉換為細分條樣曲線；另一邊同理。并調整曲線低于紅軸的部分高度。

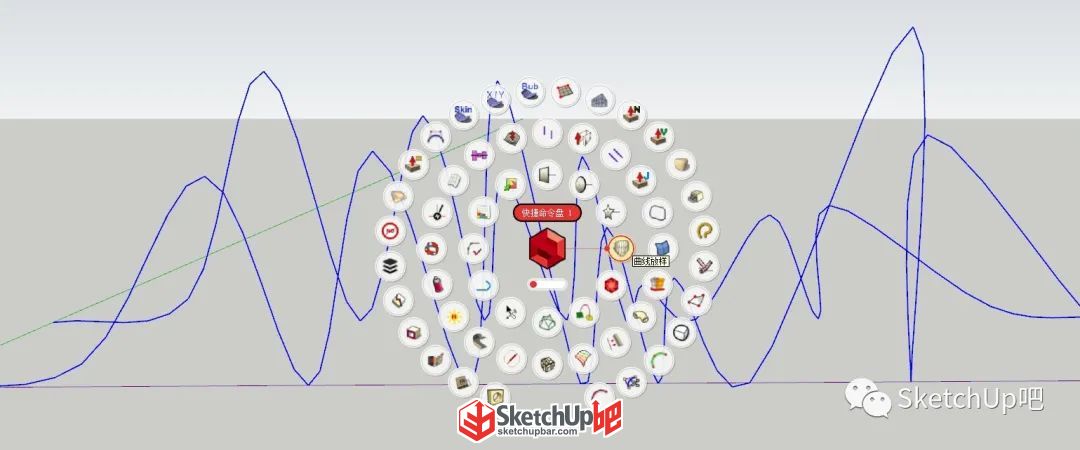

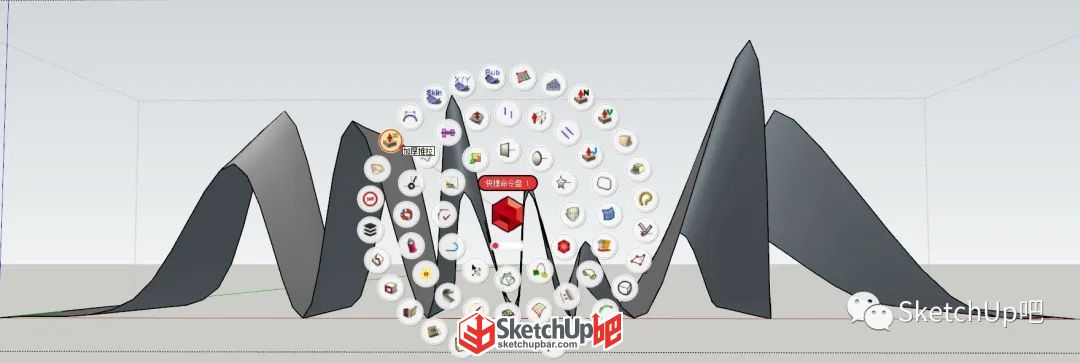

全選曲線使用【曲線放樣】生成曲面

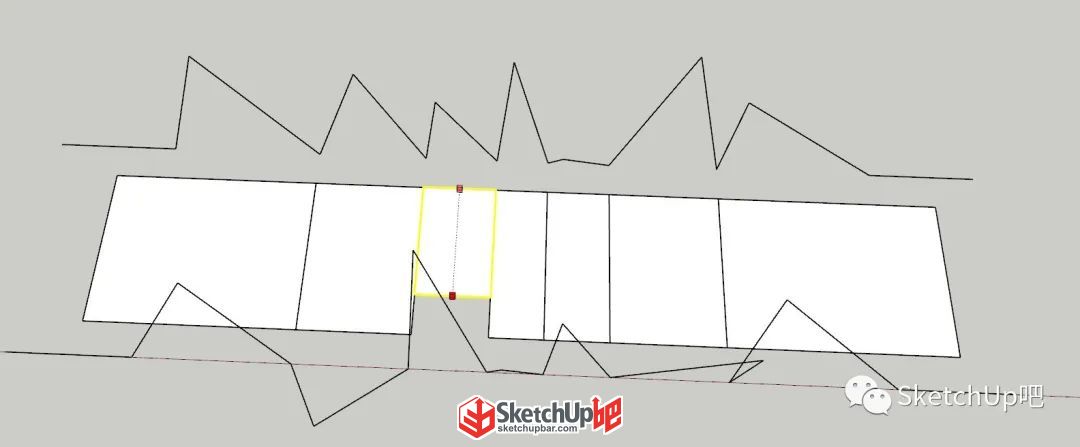

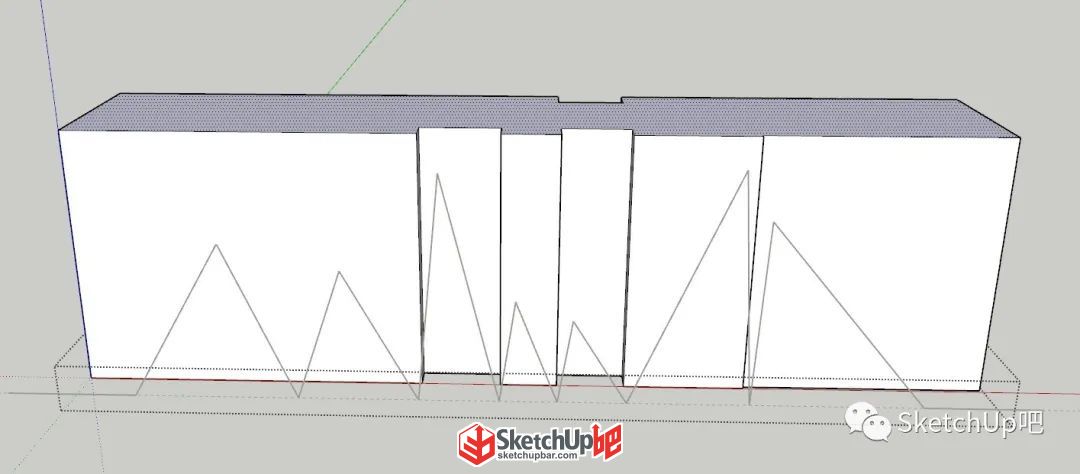

建立一個方形面，與折線下部對齊后成組，復制到每一個三角底部，對齊縮放，并調整寬度，讓方形面不超過頂部范圍。
炸開方形面組件，刪掉連接線，朝藍軸推拉出高度。

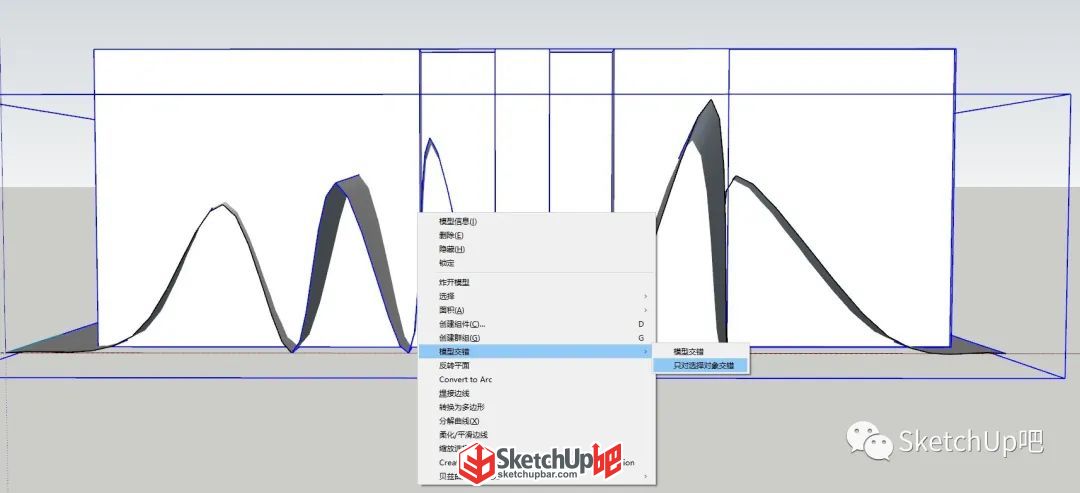

將推拉好的模型與生成的曲面對齊，全選模型，使用模型交錯中只對選擇對象交錯。

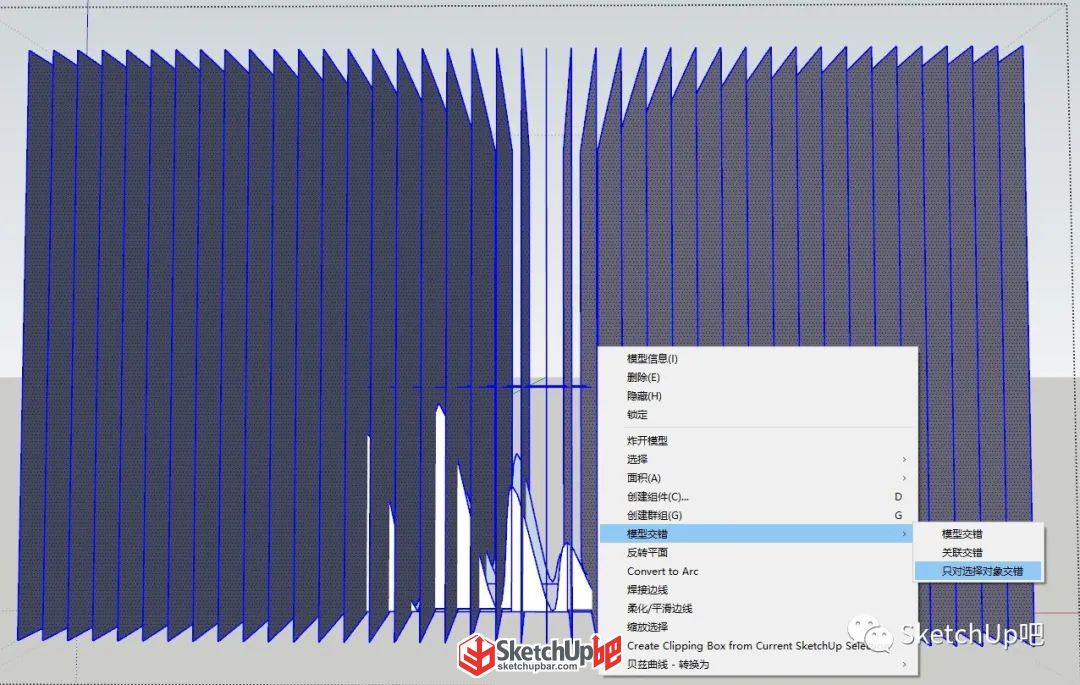

將方形多余面刪掉，并成組，進入組件在模型上畫一個方形并等比復制。全選模型，使用模型交錯中只對選擇對象交錯。

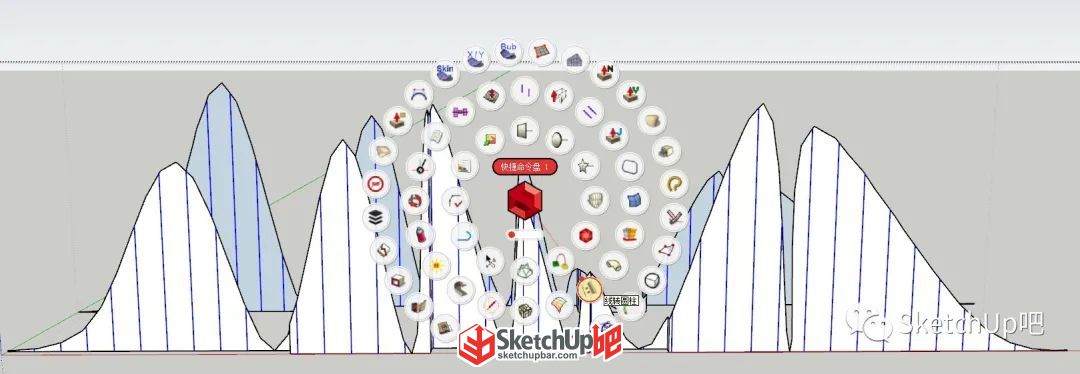

刪除多余面后對全選模型交界中的線條使用【線轉柱體】將線條轉為方柱。使用SUAPP材質庫給窗戶增加材質。
進入頂面模型，使用【超級推拉】中加厚推拉做出厚度。 |
