使用【面轉組件】命令建曲面桁架能夠增加可控性，確保頂點在曲面的法線方向上，制作出符合受力結構的曲面桁架。

圖文教程戳 →這里←

【貝茲曲線】（SUAPP編號96）www.suapp.me/plugin/96

【拉線成面】（SUAPP編號156）www.suapp.me/plugin/156

【批轉組件】（SUAPP編號242）www.suapp.me/plugin/242

【線轉圓柱】（SUAPP編號148）www.suapp.me/plugin/148

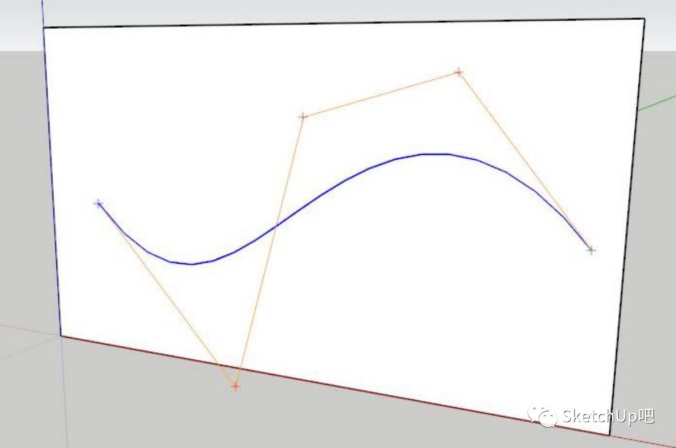

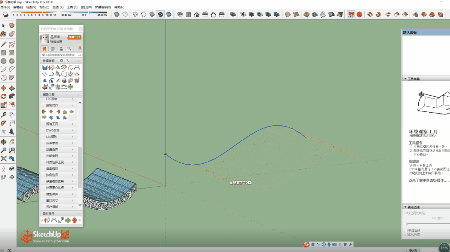

1、用插件：貝茲曲線（SUAPP編號96）命令畫出曲面的投影線。

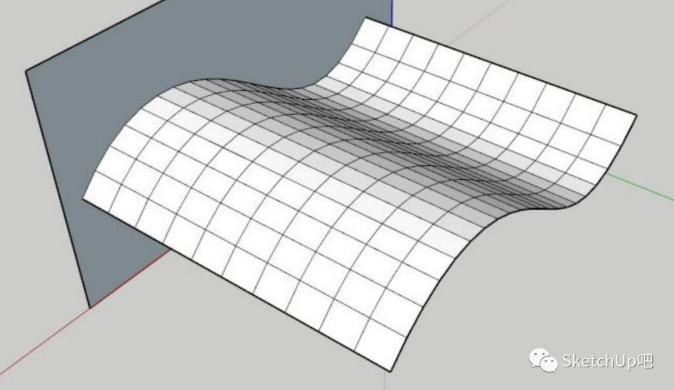

2、我們下面使用插件：拉線成面（SUAPP編號156） 命令來創建曲面。此處也可偏移曲面后，做成有厚度的曲面進行推拉，做出曲面桁架的蓋頂。

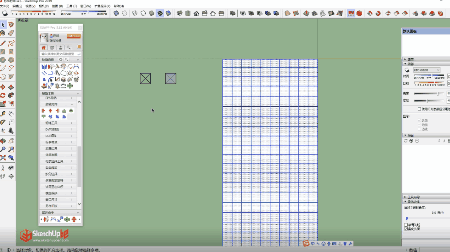

3、等分陣列曲面投影線，劃分曲面UV，此處UV結構線距離請自行控制。

4、復制一個曲面，留下原來的曲面等最后做玻璃頂蓋備用。另畫一個正方形，并連接對角線。

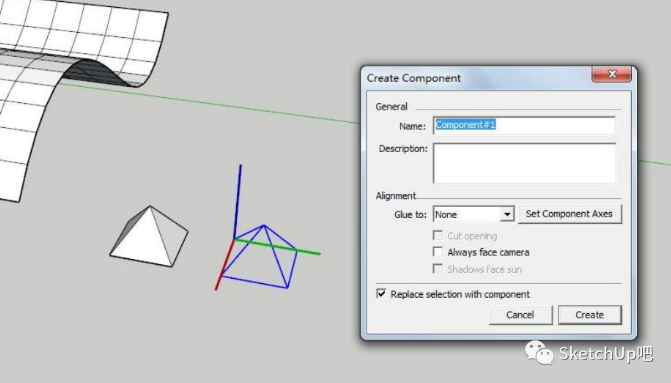

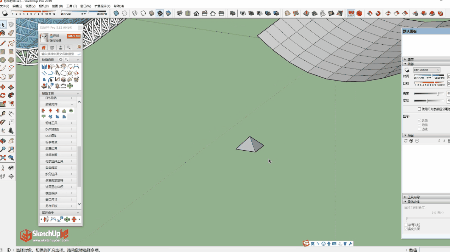

5、用移動工具沿Z軸方向移動對角線交點，折疊出錐形，切換到線框模式，提取錐形邊線，做成組件。

6、接下來我們?nèi)x曲面和錐形組件，執行插件：批轉組件（SUAPP編號242）功能組中的面轉組件命令得到如圖所示的線框結構。

7、進入組件，連接橫向的頂點，連接一次即可將全部頂點橫向連接。

8、選中橫向的一列組件，右鍵點擊單獨處理，進入單獨處理的組件，連接縱向頂點。

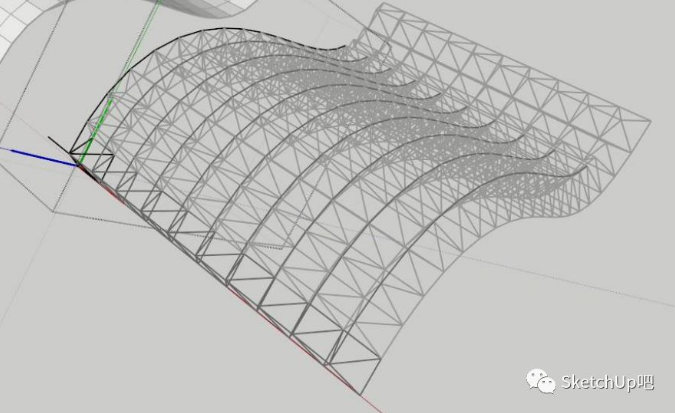

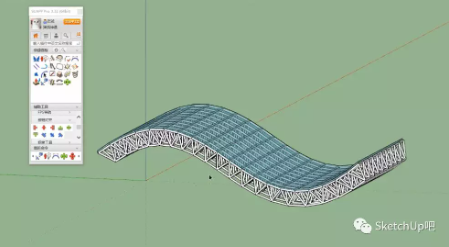

9、進入組件，全選線，使用插件：線轉圓柱（suapp編號148），將所有線轉換成圓管，尺寸自定，到此處曲面桁架的框架全部完成。用縮放工具鏡像桁架，將桁架方向翻轉，加上玻璃頂，標準曲面桁架完成。
