介紹

SketchUp Pro 2023.0.1
更新時間：2023 年 3 月 15 日
版本：23.0.397 Win 64 位 / 23.0.396 Mac 64 位



錯誤修復/其他改進 Bug fixes/other improvements

·（Win）修復了打開同一模型的第二個實例時發生的崩潰。
·執行涉及更改實時組件設置的撤消操作，現在會調整配置面板以反映以前的狀態，而不是關閉面板。
·（Win）修復了一個問題，即在未來的會話中，從工具欄中刪除圖標將不受尊重。
·（Win）修復了按下Alt鍵并使用滾輪縮放時的問題。
·（Win）修復了在會話之間保留自動隱藏托盤寬度的問題。
·（Win）修復了Ruby對話框不具有模式性的問題。
·（Win）修復了在模型信息對話框中設置的單位未反映在軸移動中的問題。
·（Win）修復了一個問題，即取消選中動畫中不包含的選定場景，會更新這些場景的·攝影機以匹配當前攝影機設置。
·（Win）修復了在大綱視圖（Outliner）對話框中用鼠標選擇組件將不允許用戶單擊和移動組件的問題。
·（Win）修復了在大綱視圖（Outliner）中編輯組件名稱無法正常工作的問題。
·（Win）修復在大綱視圖（Outliner）對話框打開的情況下打開兩個模型時，SketchUp在退出時崩潰的問題。
·（Mac）修復了模型中的顏色和母語版本都出現在下拉菜單中的顏色調色板問題，一·個或兩個條目都沒有材質。
·（Mac）修復了復制現有材質列表或創建新材質列表時，無法在查找器（Finder）中創建文件夾的問題。
·（Mac）修復了將材質添加到新創建的材質列表中不起作用的問題。


————————————————————

SketchUp Pro 2023.0
更新時間：2023 年 2 月 17 日
版本：23.0.367 Win 64 位 / 23.0.366 Mac 64 位


新功能概況

01 新增Studio應用程序安裝
Windows Common Installer

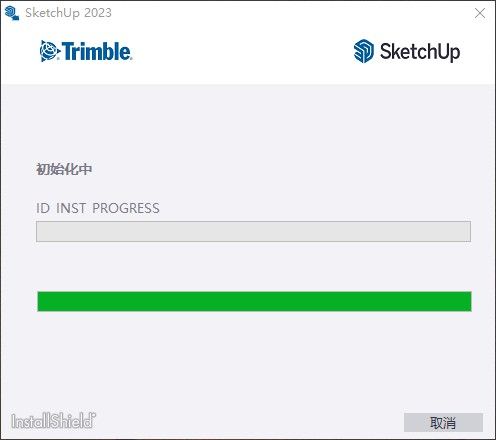

新的版本從安裝開始更新！在Windows版本的安裝中增加了一個新的應用程序，安裝SketchUp Pro配套應用的同時，多了SketchUp Studio功能的安裝。

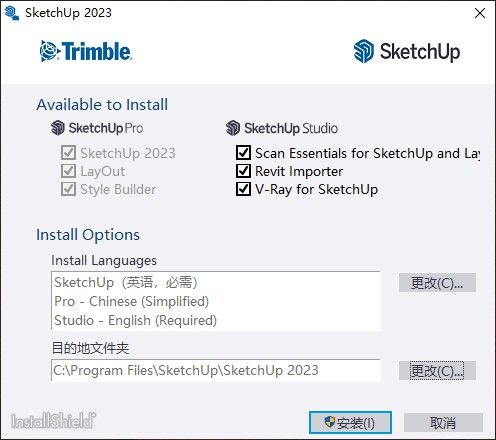

啟動安裝程序后默認情況下是勾選安裝Studio功能：
·Revit導入器
·掃描點云
·V-Ray for SketchUp




以后別再問我去哪找V-Ray安裝包了?。?！


當然你也可以根據自己的需求選擇是否勾選安裝，其他安裝流程就跟之前的版本一樣，點擊安裝就OK啦~

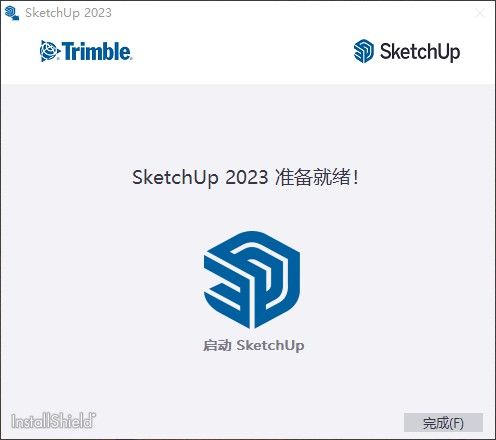

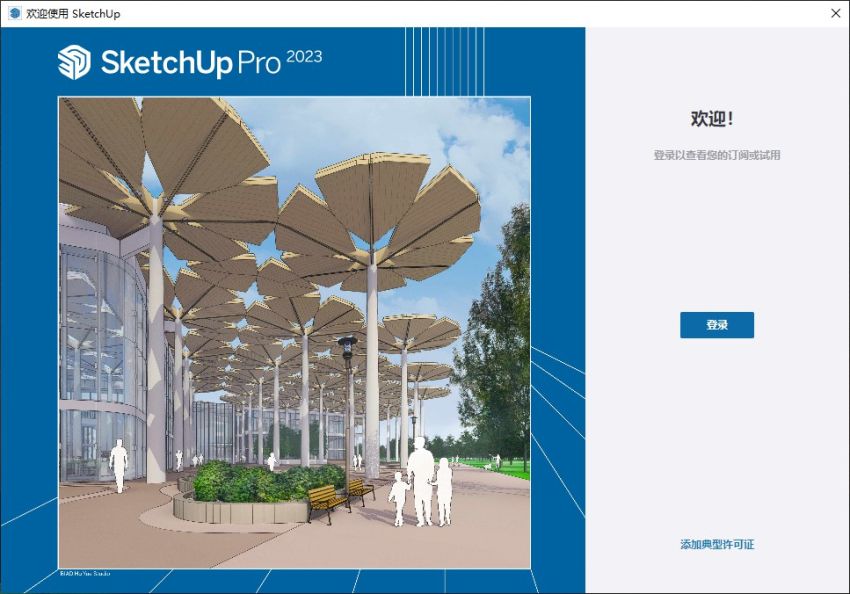

SU2023啟動界面

如果你選擇了安裝這些功能，當你打開SU就會自動加載掃描點云和V-Ray的工具欄。



02 Revit導入器 Revit Importer

Studio用戶現在可以輕松地將Revit文件導入到SketchUp模型中。當你安裝了Revit導入器后，除了可以輕松將Revit文件導入SketchUp中，還有以下的功能：

·兼容SketchUp2021及以上的任何版本，包括最新版本；
·通過通用Windows安裝程序和擴展倉庫提供；
·不需要Revit安裝或Revit許可；
·兼容使用2011及更高版本的Revit創建的 .rvt 文件；

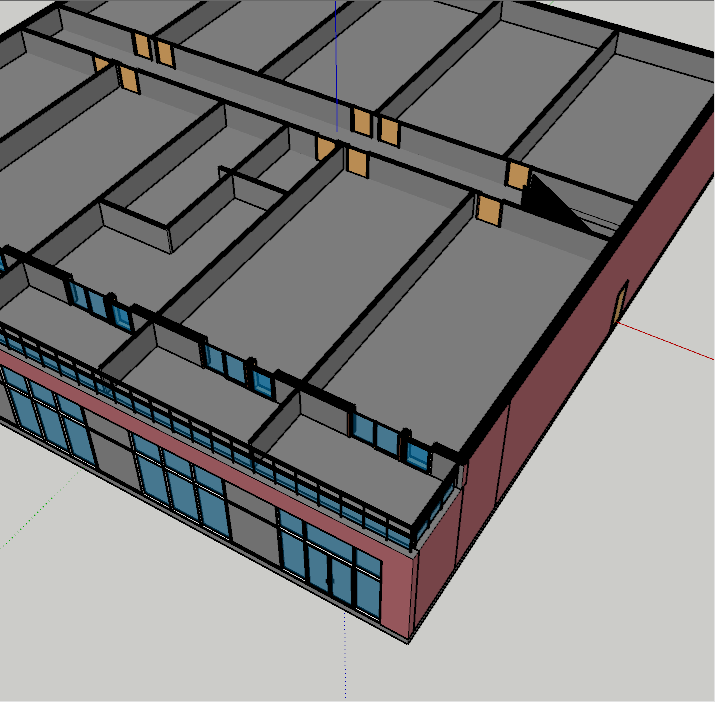

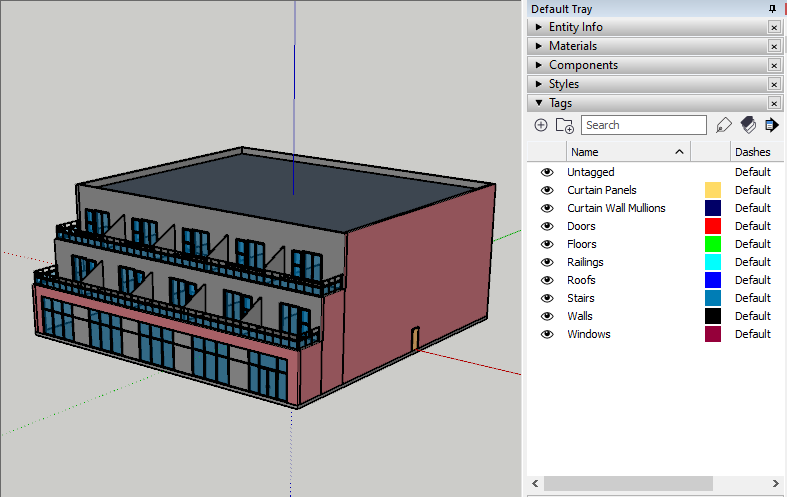

使用Revit導入器將 .rvt 文件導入至SketchUp模型中時，SketchUp會自動創建以下內容：

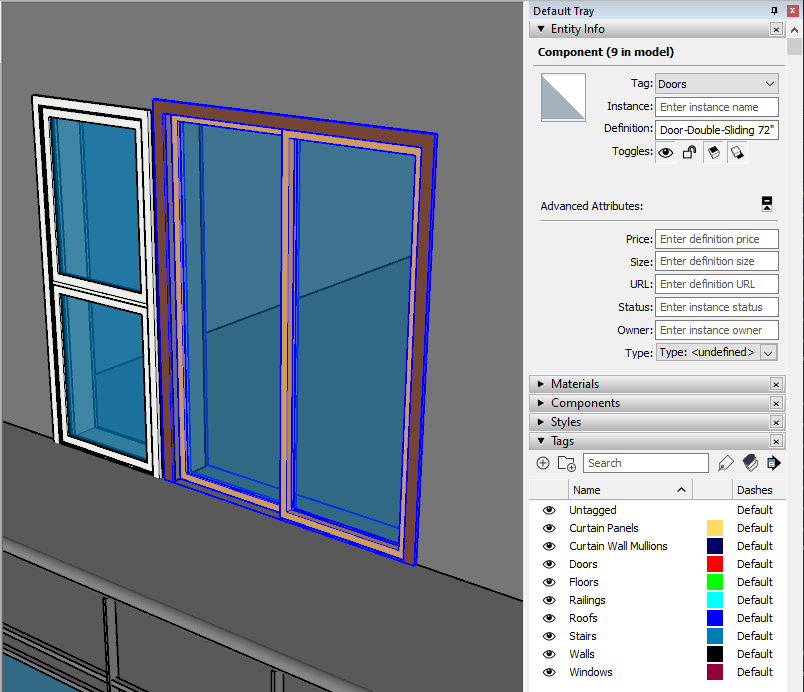

SketchUp組件
將所有Revit轉換為組件，相同的Revit對象轉換為相同的組件，并使用Revit族名稱/族類型和實例 UUID 命名組件。




SketchUp標記
所有Revit族都會收到以其對應的Revit類別命名的標記。

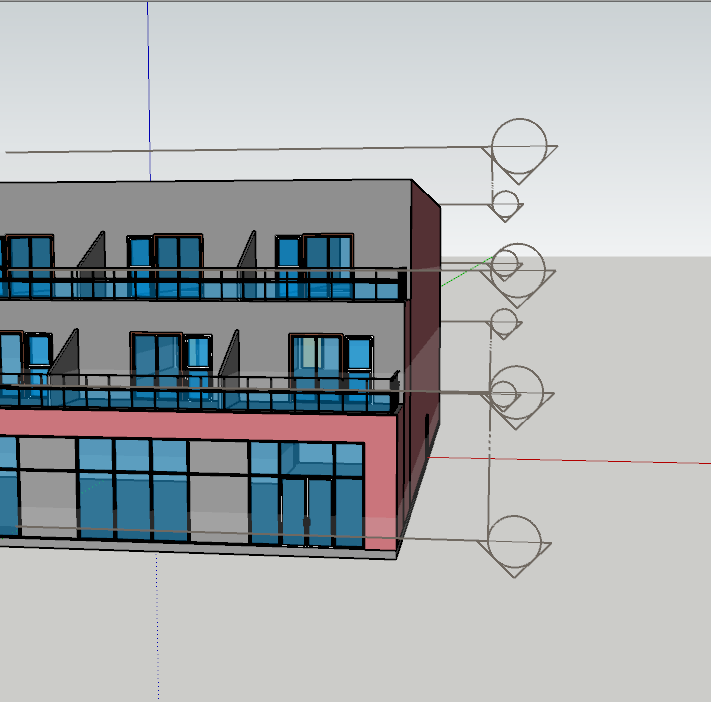

SketchUp剖面
從Revit標高創建截面，指向下方并放置于Revit標高上方4英尺。

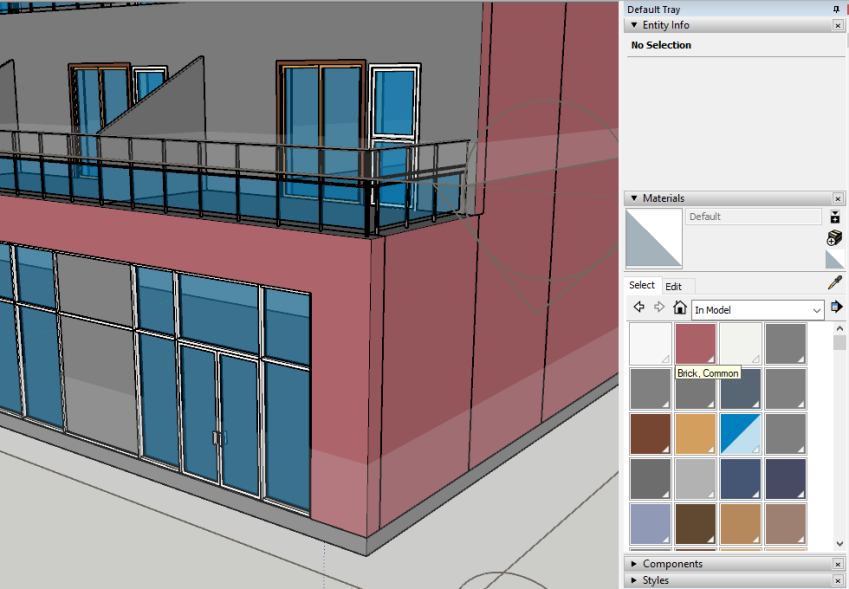

SketchUp材質
Revit材質將變成SketchUp材質，并顯示為使用Revit中使用“一致顏色”選項進行渲染。

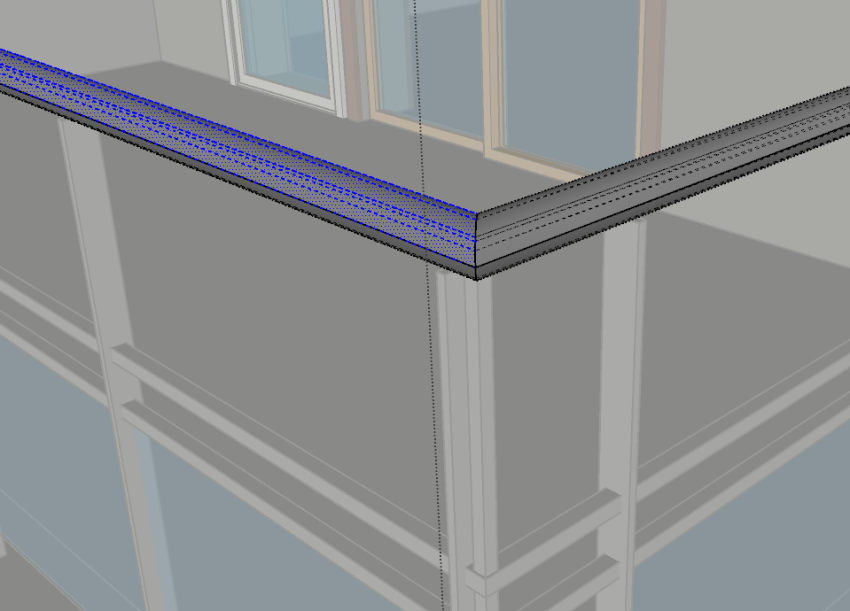

幾何圖形優化
SketchUp優化了多余的三角測量，并降低了導入Revit項目中曲線的段數。




03 鏡像工具 Flip tool

新增功能：Flip tool（鏡像），雖遲但到的一個功能，就是根據模型軸向?qū)ζ溥M(jìn)行鏡像或鏡像復制。

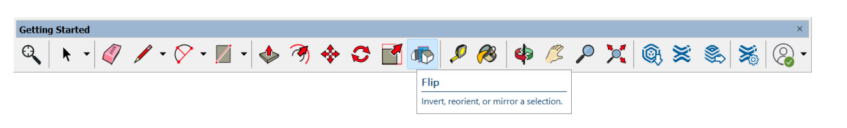

·Windows中可以從使用入門、大工具集和編輯工具欄中找到鏡像；
·Mac中可以從標準工具欄中找到鏡像；
·或者從搜索中找到鏡像，并根據需要為其指定快捷鍵。

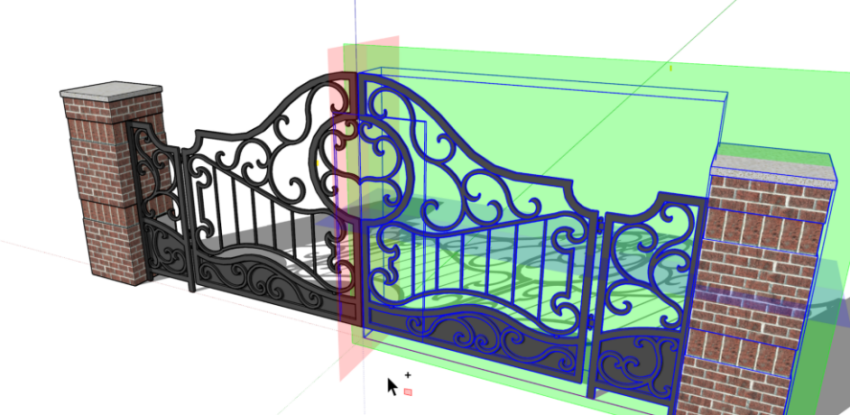

鏡像工具會顯示與模型坐標軸相對應的紅色、綠色或藍色的平面，像圖中將鼠標懸停至紅色平面時會以高亮形式顯示，單擊平面后就會圍繞紅色平面翻轉。在保持選擇狀態撤銷后退，并按下ESC鍵可以將平面重置為選擇的中心。


可以通過單擊拖動沿其中一個主軸移動，并根據需要放置鏡像平面，官方說與鏡像工具的復制模式搭配使用會更快捷。

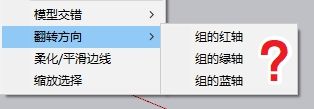

難道是右鍵翻轉方向的功能加了個圖標？

http://www.mgcxq.cn/data/attachment/forum/202301/11/145037nibdkmfgbvsm4ihb.jpg.thumb.jpg
感覺現有的鏡像類插件更好用


操作方式：按下Ctrl鍵（Mac為Option鍵）切換模式--拖動鏡像平面--鼠標單擊。

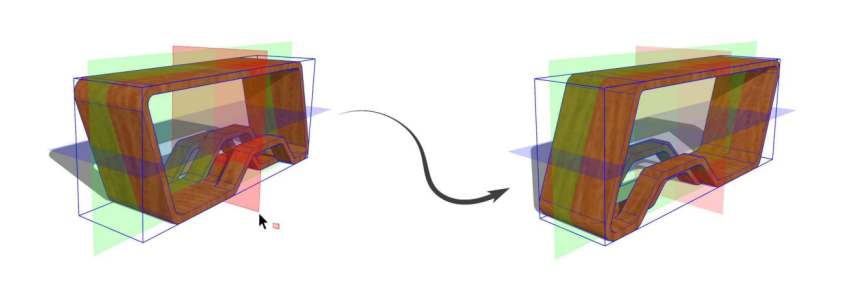

組件實例鏡像復制結果展示


鏡像的操作與縮放工具類似，都是沿著組/組件的軸方向來的，當選擇了具有不同軸方向的多個對象時，鏡像平面將以所選整體模型的軸線顯示。如果是想在選定的模型軸方向和整體模型軸方向之間切換鏡像，Windows可以使用Alt鍵（Mac使用Command鍵）。



04 多線程保存 Large Model Saving Efficiency

在SU2023版本中，開始利用多線程的優勢來提高SketchUp中保存大體量模型的效率，對于日常建模人來說，這將大大減少SketchUp在保存大體量模型時無法操作的時間。


真有那么快？

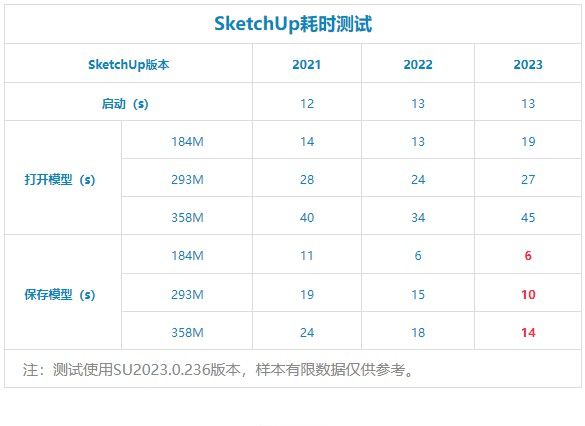

小吧幫大家測試了，無數據無真相，表格是測試數據：




保存確實快了哦！



05 覆蓋 Overlays

覆蓋是一項新的SketchUp API功能，允許開發人員在您使用其他工具時持續擴展行為。這意味著當你繼續使用其他本地工具和擴展時，擴展現在可以繼續在建模窗口中分析、可視化和創建信息。

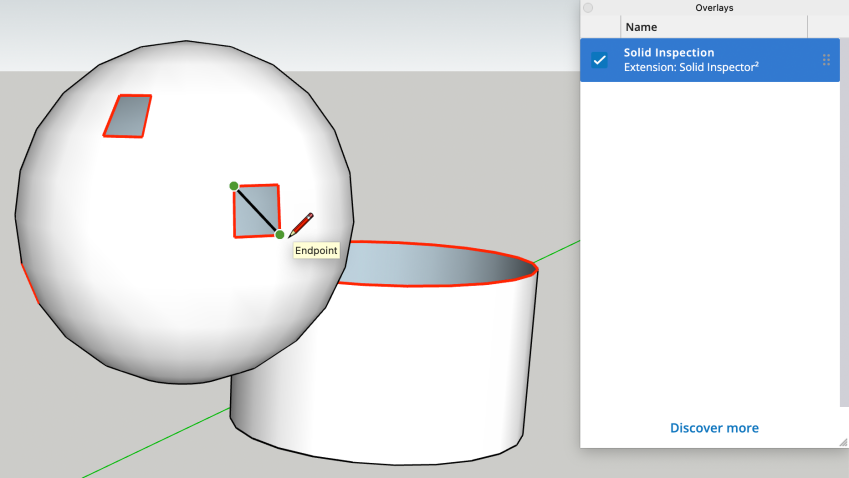

例如，你現在可以使用實體檢測插件的最新更新，這是一個流行的具有覆蓋能力的擴展，在你創建或修復實體的過程中檢測它們的問題。



可以通過打開覆蓋面板（窗口 > 默認面板 > 覆蓋），并點擊 "發現更多 "按鈕，找到使用覆蓋的擴展。



06 顯著的建模改進和變化
Notable  modeling Updates

提高了橡皮擦的靈敏度
提高了橡皮擦的靈敏度，使用上可以得到更準確的效果，更難漏掉實體。

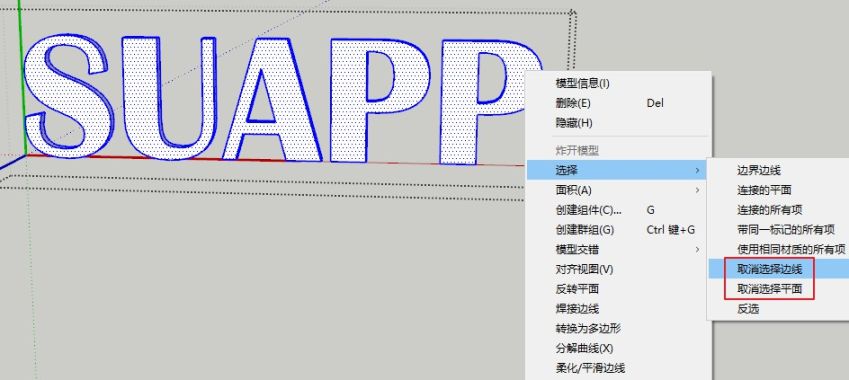

取消選擇邊線/面
新增兩個新的命令：取消選擇邊線和取消選擇面，可以在搜索和右鍵菜單找到命令。



如果想要直接了當飛快地只選擇線或面，可以使用按角選擇（SUAPP編號3）和過濾線面（SUAPP編號272）。




雙擊放置軸
新的雙擊功能，可以雙擊以快速重新定位軸原點，而無需指定單個軸方向。


徒手線工具更改
用徒手線創建曲線時，按Ctrl+或Ctrl-可以增加或減少線段的數量；提高了繪制徒手線的敏感度，更容易在現有邊線旁繪制徒手線，而不會出現意外捕捉的情況。


三點繪圖工具的測量值定義
為兩點圓弧、三點圓弧和旋轉矩形工具規范了一個測量輸入。


重新加載組件中的剖面圖
將帶有剖面圖的組件加載到模型中，其樣式會與組件保存的剖面圖可見性相沖突，此次更新將以模型的設置有限，并且在導入時也會遵循當前樣式設置。


搜索結果中顯示快捷鍵
除了查找和激活命令外，SketchUp的搜索功能也會顯示搜索結果的快捷鍵。


07 Windows后臺用戶界面改進
Backend Windows user interface improvements

對SketchUp的Windows版本后臺進行了重大更新，從傳統的MFC UI框架，轉而采用Qt架構，這更易于代碼維護，也利于創造更現代的用戶體驗。雖然和SketchUp Pro 2022有輕微差異，但經過我們測試下來，總的來說SketchUp Pro 2023在Windows上與上一版本相比并不怎么穩定可靠。


嘿！別說！你還真別說！



08 錯誤修正/小功能添加 Bug fixes / small features added


穩定性
·修復了導出含有錯誤的文件到DWG時的崩潰。
·修復了復制粘貼大型模型時的無響應問題。
·增加了更多處理損壞文件的情況。以前SketchUp會崩潰的情況下，現在將會以一條消息顯示該文件無法打開。
·糾正了以特定方式損壞的模型，有這種損壞的模型將現在可以正確打開。
·修復了多種情況，即模型文件以不同方式損壞可能導致 SketchUp 崩潰。
·……


工具
·圓弧工具（在連續切線和法線繪制模式下）現在可以在繪制圓弧后適當增加和減少線段的數量。
·旋轉矩形和弧形工具可以通過輸入新的數值來更改長度，直到移動光標或單擊鼠標。
·糾正了使用平移和環繞觀察等工具時無法使用上一個/下一個相機視圖的問題。
·工具控制圖標，例如縮放工具中調整大小的控制點，在視圖轉動或平移時將保持可見。
·大大提高了放置和調整導入圖像大小的性能。
·改進弧線工具的工作方式，使輸入到數值框的條目更加靈活。



09 LayOut優化 LayOut
·LayOut DWG參考
·自定義旋轉起始角度
·對標記的可見性改進
·每頁序列自動圖文集
·視口改進
·……


————————————————————

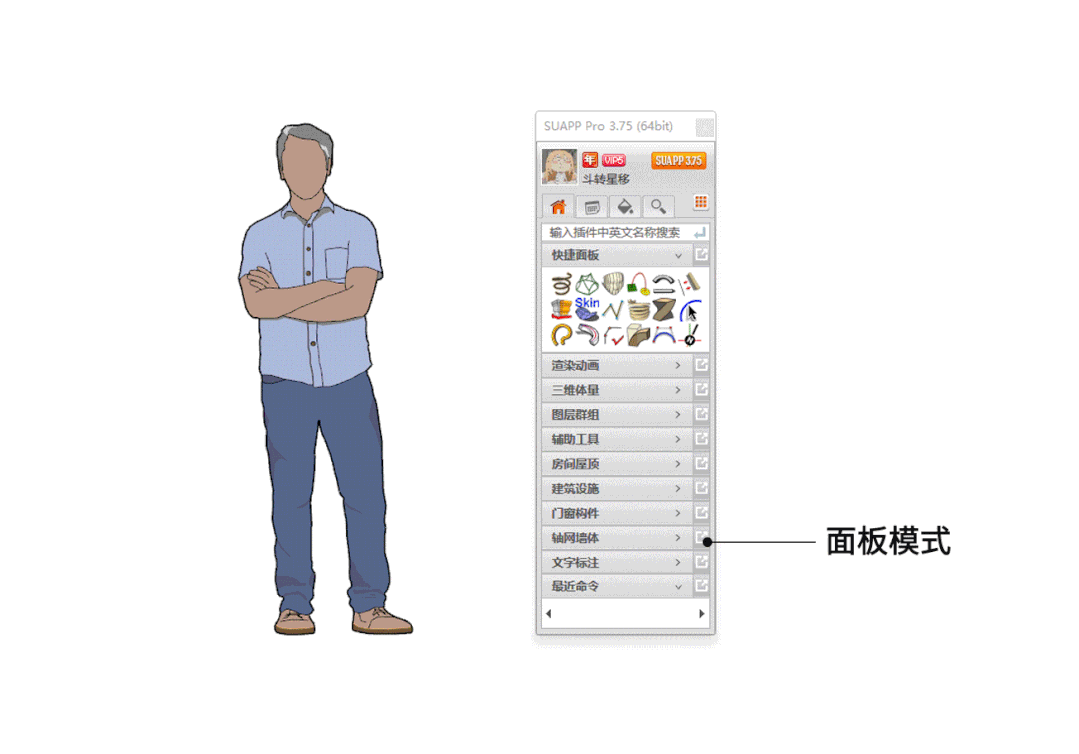

與SUAPP完美兼容
