SketchUp Pro 2021.1新版本功能發布，官方首次對建模行為進行了更改，旨在標準化SketchUp工具的使用模式，因此有10個核心工具的操作模式有了變化，并帶來全新的建模體驗。

更新時間：2021年6月8日
注：下載時請認準語言和版本，SketchUp2017開始僅支持64位操作系統，Mac為針對蘋果操作系統MacOS版本。
加入QQ群SketchUp2021熱門討論：SketchUp吧·建模群（210851674）
SketchUp下載安裝教程和注意事項：www.mgcxq.cn/thread-343896-1-1.html


新功能概況

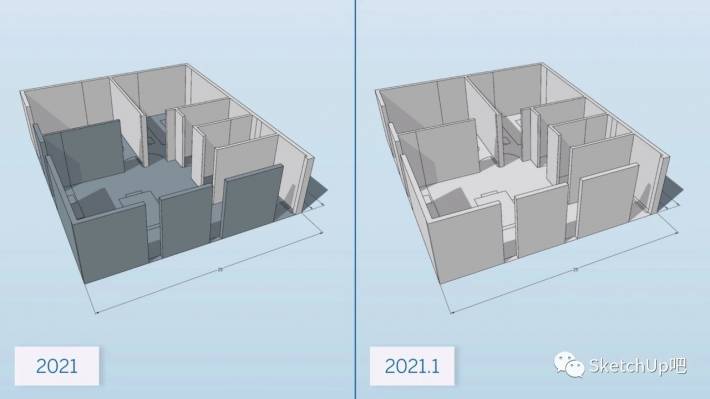

01 正面朝上 ‘Butter-side up’faces

現在使用跟隨或者繪制工具時，SketchUp將始終保持正面朝上。

無論是內表面還是外表面都指向路徑的方向，推拉件的外部都朝外。而在其他情況下則使正面“面向”相機。如果在現有面的頂部繪制面，則新面仍將繼承繪制它的面的方向。




02 修飾鍵的切換和保持 Modifier

現在，有更多工具能夠通過點擊而不再是長按修飾鍵來切換各“模式”的打開和關閉。修飾鍵狀態可以通過單次點擊后得到保持，無需反復點擊。

例如【縮放】的Ctrl=以中心為基準，Shift=切換統一調整 和【橡皮擦】的Ctrl=柔化/平滑，Shift=隱藏

修飾鍵狀態還將在點擊Escape鍵和撤銷之間保持不變，但更改工具后會將先前使用的工具重置為默認狀態。




03 對單個工具的影響 Impact on individual tools

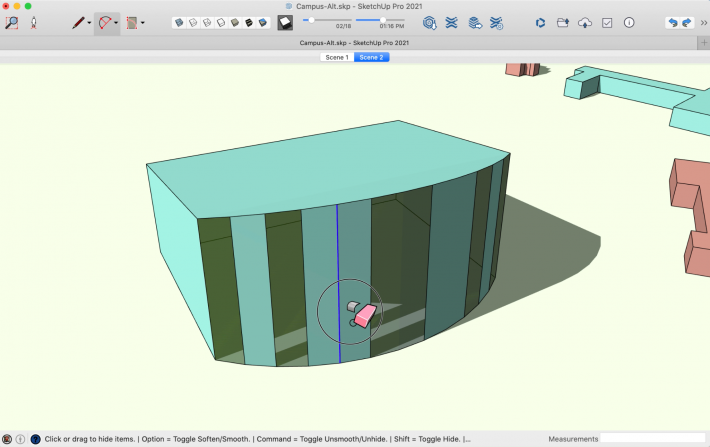

橡皮擦

增強了可選模式，簡化了取消隱藏/取消平滑的步驟，可以直接通過Alt鍵取消平滑/撤銷隱藏。


新版本


舊版本

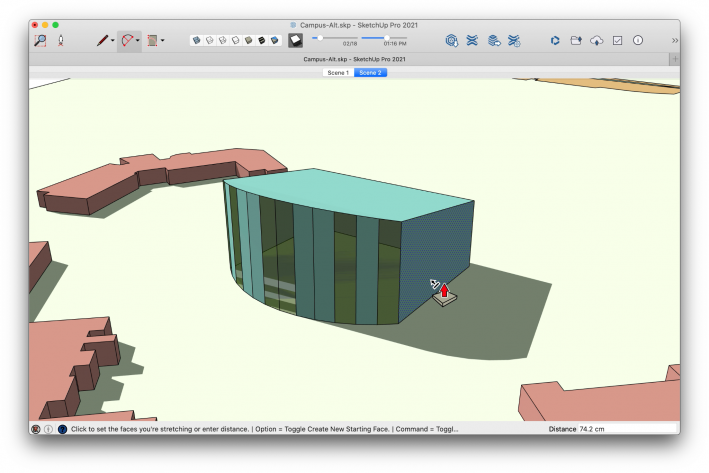

推拉

新增通過Alt鍵切換拉伸模式，新增的拉伸模式大致等同于垂直起繪圖平面移動面。




移動、縮放、旋轉、量角器、卷尺、油漆桶（除Alt鍵取色）

修飾鍵狀態可以在多個同樣的操作中保持不變，無需長按或重復點擊。

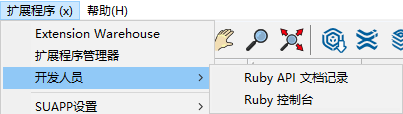

04 UI界面改變 Apersistent Extensions menu

狀態欄提示和工具向?qū)Ц?，以?biāo)準化傳達有關每個工具的有用信息的方式。

現在無論你是否安裝了擴展程序，【擴展程序】標題始終可見，將擴展程序管理器和開發人員工具移動到該菜單下，并加了個別命令。一句話概括：以后安裝插件，從“窗口”改為了“擴展程序”菜單下！

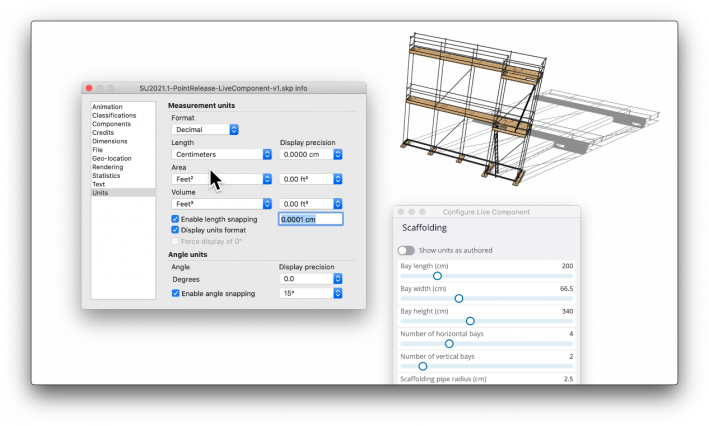

05 匹配模型單位的實時組件 Unit-aware Live Components

在此版本中，從3D Warehouse下載實時組件模型，其參數單位將遵循模型的單位設置。這應該可以加快建模時為活動零部件確定正確的參數輸入的速度。

此外，還對Live Component（實時組件）編輯的繪制時間進行了適度的改進。在跨多個對象工作時，我們需要做更多的工作，以使實時組件配置更持久、更響應。




06 預鎖定推斷 Pre-lock inferences

SketchUp的許多工具（如旋轉、繪制矩形/圓）已經具有在第一次單擊之前預先鎖定一個推斷方向或繪制平面的功能。

在新版本中，【直線】、【卷尺】、【移動】工具也擁有這個功能了。并且現在仍然可以通過按住Shift鍵暫時鎖定推斷的功能。


07 新的建模模式優化了多邊形網格性能 PolygonMesh

許多在給定操作中導入或創建大量幾何體的SketchUp插件依賴于名為PolygonMesh（多邊形網格）的API類。使用此類的這些操作可能非常慢，具體取決于所創建幾何體的導入大小或復雜性。2021.1新版本對SketchUp的API處理PolygonMesh操作的效率進行數量級的改進。在這種情況下，操作越大，改進就越大。插件開發人員不需要做任何不同的事情來利用這種改進。一句話概括：對插件開發人員發福利啦！以后用插件的人也能享福！


08 更多 More
（1）Ruby版本從2.7.1升級至2.7.2。

（2）修復了多種情況下突然崩潰的錯誤。它更穩定了！

（3）IFC4 分類和導出：SketchUp:現在附帶 IFC4.1架構，您可以使用該架構在實體信息或分類器標記工具中應用分類。IFC4現在是支持的導出文件類型。

（4）Windows系統上SketchUp和LayOut的PDF庫升級：我們更新了SketchUp和LayOut用于生成PDF導出的庫。隨著此更新，我們還嘗試消除與導出中不良工件或效果相關的幾個錯誤。

（5）LayOut中按類型縮放輸入：現在，您只需在SketchUp模型面板的相機選項卡中輸入比例即可。這個新的 type-to-input 將巧妙地解析許多輸入：type 1:50, 1” = 50”, 1/50, .02, 2%, or even 6” = 25' 都會很快應用 1: 50 縮放到視口。
