我的自編教程第二期，主要講SU中的兩個小功能——陰影和霧化。搜索了一下，看著論壇里好像沒人發過，這才敢發，要不然又要挨罵了，呵呵~
之所以要把這兩個合在一起講，是因為它們比較簡單，而且實例也不多，幾乎學會了方法什么都可以搞定了。
第一篇：陰影
【再次自編一段話】陰影功能是SU中一個重要的功能，因為這個功能能夠讓模型產生陰影以達到日照的效果。
1、找到陰影

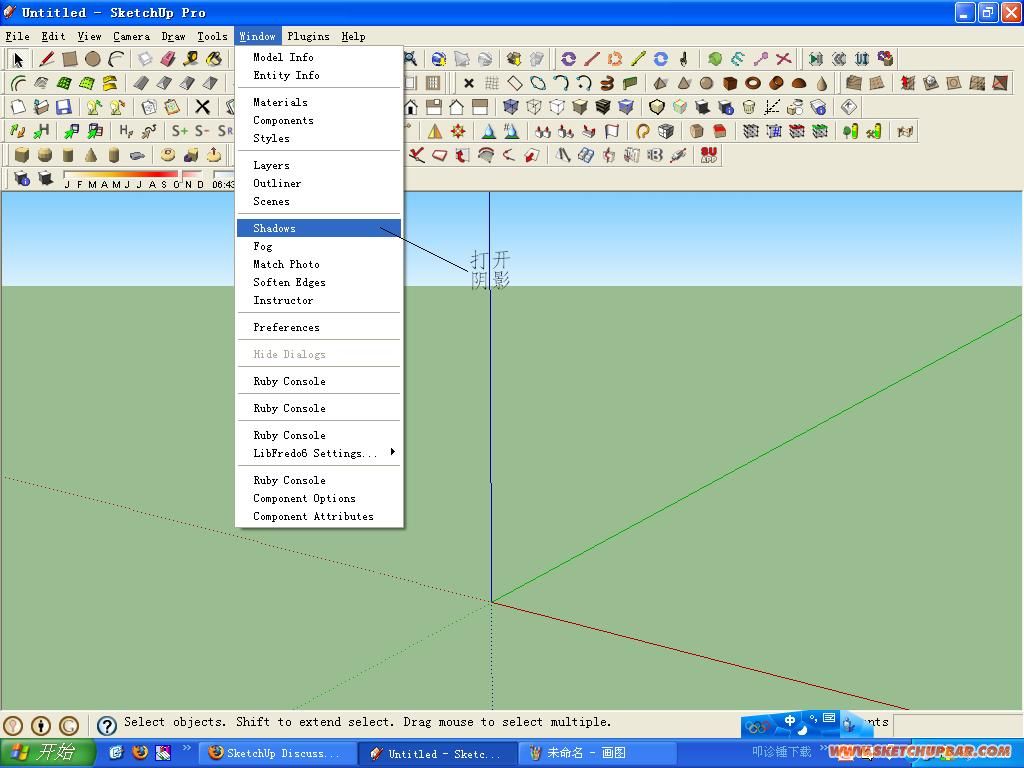

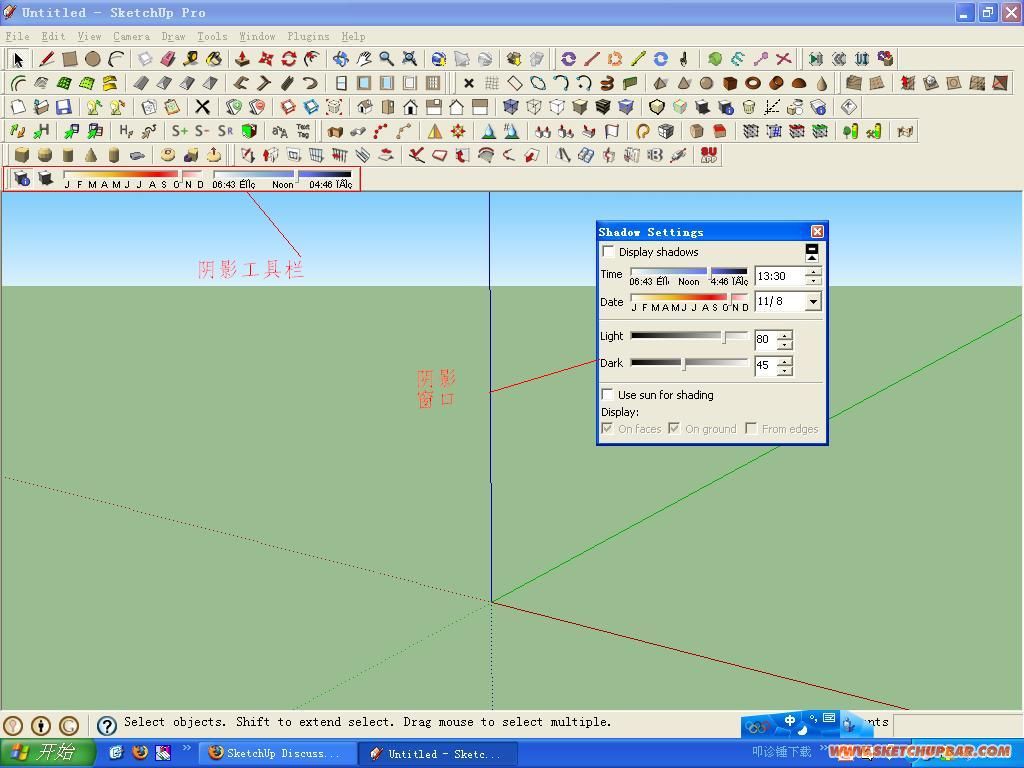

打開SU，點擊window（窗口）-shadows（陰影）即可出現陰影窗口。我們也可以在SU工具欄里找到陰影。如圖1和圖2

jpg

jpg

2、陰影工具欄

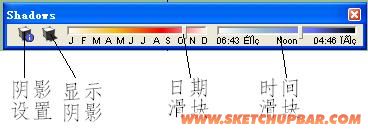

在SU工具欄中的陰影工具欄，如圖3，最左邊的是“shadow settings”（陰影設置），第二個是“display shadows”（顯示陰影），后面的兩個滑塊分別是調節陰影中“太陽”所處的“date”（日期）和“time”（時間）

jpg

3、陰影窗口

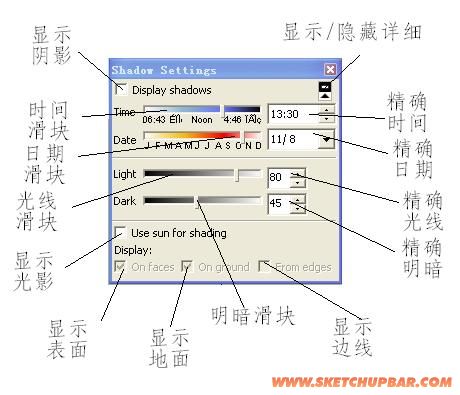

從“window”窗口打開的陰影窗口，如圖4，最上面的“display shadows”是選擇是否顯示陰影，點擊啟用陰影，再次點擊關閉陰影；旁邊的黑白圖標“show/hide details”（顯示/隱藏詳細）是選擇是否顯示詳細，點擊顯示光影設置，再次點擊隱藏光影設置；下面的兩個滑塊是“time”和“date”調節，拖拽滑塊可以調節陰影的時間和日期；邊上的兩個寫著xx：xx和xx/xx分別是精確調節時間和精確調節日期，可以通過這兩個精確指定陰影的時間（幾點幾分）或日期（幾月幾號）；再下面的兩個滑塊是光影設置。光影設置要通過下面的“use sun for shading”（顯示光影）啟用，兩個滑塊分別是“l(fā)ight”（光線）和“dark”（明暗），旁邊同樣有兩個精確調節光線和明暗的數字選擇框，可以調節從1到100的參數；最下面的三個是投影設置，分別是“on faces”（表面）、“on ground”（地面）和“from edges”（邊線），點擊“on faces”可以讓模型的表面上顯示陰影；點擊“on ground”可以讓模型中的地面（與紅綠坐標軸平行的面）上顯示陰影；點擊“from edges”可以給一根邊線設置投影（在一般情況下，邊線是沒有投影的）。這三個選項必須在啟用陰影之后才能調節

jpg

贊賞

5 查看全部評分

劉企 · 2009-4-11 17:25:00

好久沒續了，差點忘了“霧化”部分還沒寫呢！
現在就來講霧化部分吧！

第二篇：霧化
【霧化功能主要應用與出圖的時候，可以營造出清晨霧氣的效果或神秘的氣氛以深化模型】
1、找到”霧“

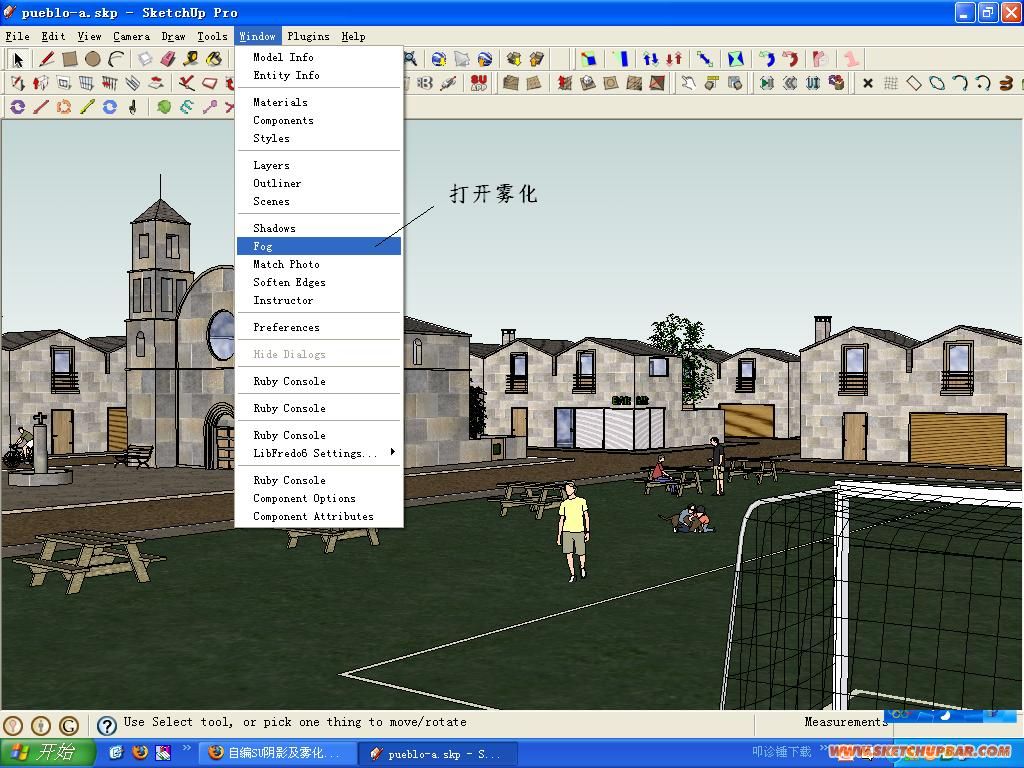

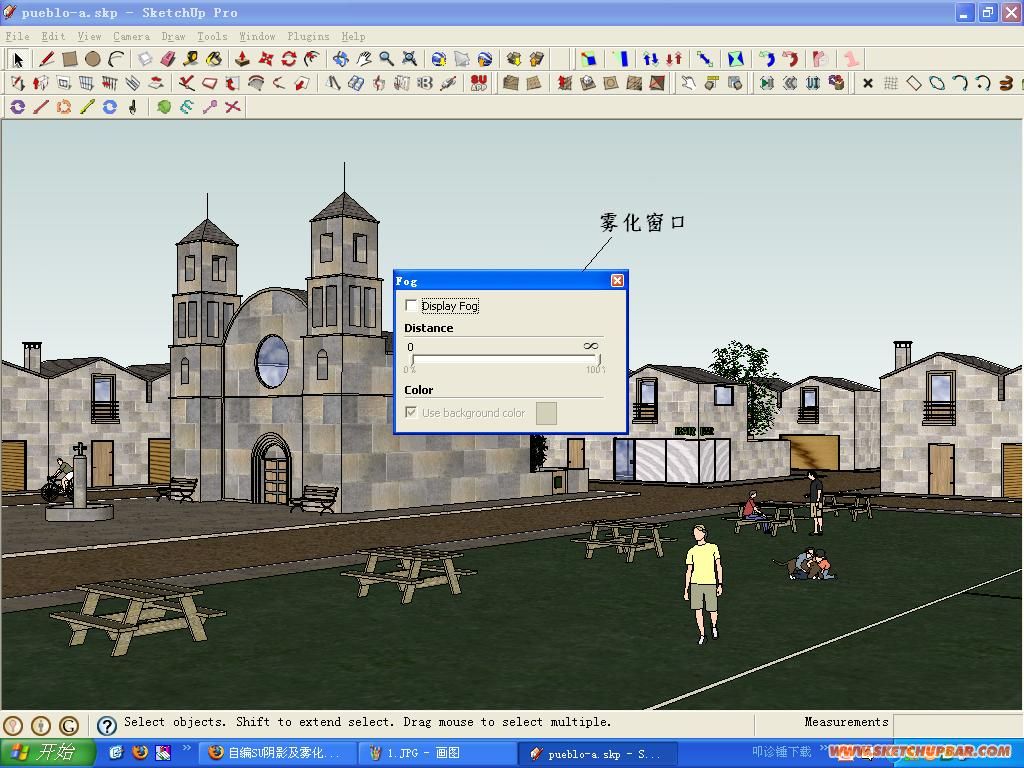

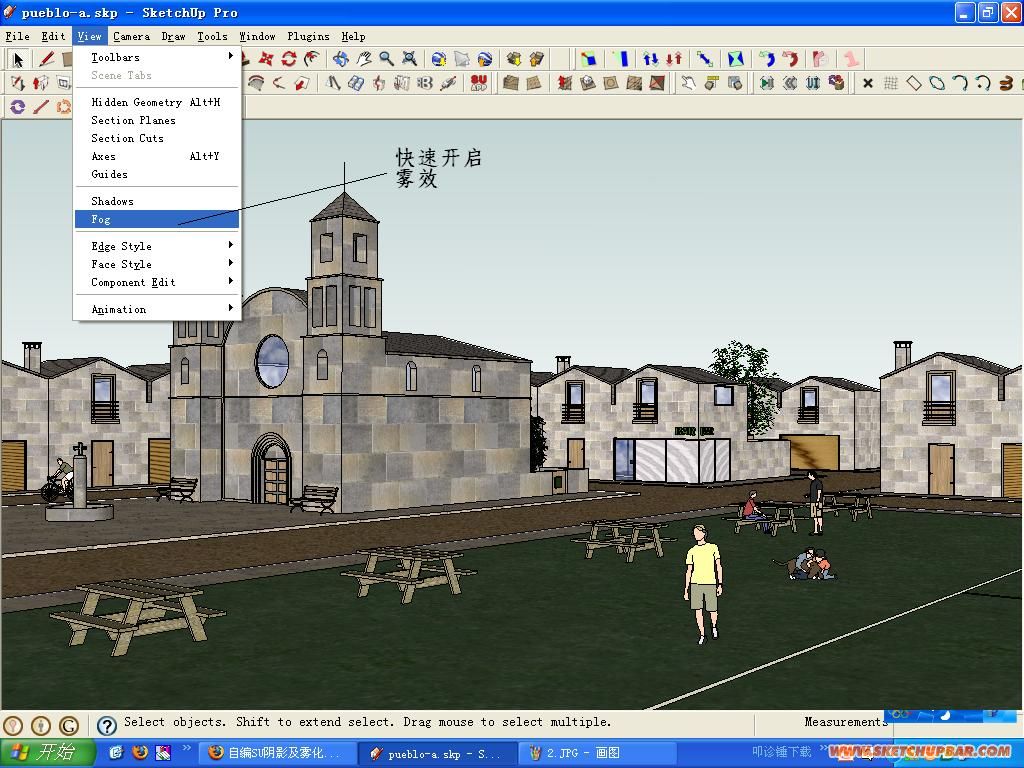

打開SU，點擊window（窗口）-fog（霧）即可出現霧化窗口，如圖1和圖2。另外我們也可以通過view（瀏覽）-fog來快速開啟霧效。如圖3。
圖1：

jpg

圖2：

jpg

圖3：

jpg

2、霧化窗口

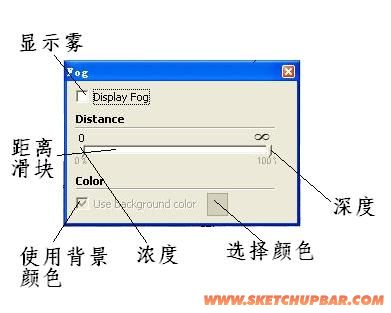

從”window“窗口打開的霧化窗口，如圖4，最上面的”display fog“是選擇是否顯示霧化，點擊啟用霧化，再點擊關閉霧化；下面有一個”distance“（距離）滑塊，這個滑塊上有兩個可拖動的項目：寫著0%的是調節霧的濃度，寫著100%的是調節霧的深度（本人看法，如果不同敬請?zhí)岢觯。?，后面我們會提到；再下面是”color“（顏色）選擇，左邊的選項”use background color“（使用背景顏色）點擊使霧的顏色呈現為模型空間的背景顏色。邊上一個有顏色可以點擊的方塊是調節顏色，只有在”use background color“未被勾選時才可以點擊，后面也會提到的。
圖4：

jpg
