【美麗中國·第73期】成都環球中心如何用SketchUp建模？

美麗中國·第73期

成都環球中心如何用SU建模？

按要求回帖最高可獲得獎勵：6個紅寶石+1500個吧幣+1月SUAPP授權

回帖內容包含：建模過程（圖文、動圖、視頻）+成果模型圖+所用SUAPP插件+模型附件。

活動規則：

1、用SketchUp建模示例圖片，將建模過程及結果留言至此帖下，小編將根據完成度進行相應獎勵1-3個紅寶石+100-500個吧幣。

2、上傳模型附件者，另外獎勵1個紅寶石。

3、附上建模過程視頻的最高額外獎勵1000個吧幣，優秀視頻更可獲得1月SUAPP授權。

獎勵細則：

A、回帖僅有成果模型圖和所用插件：+100-200個吧幣。（成果模型圖需美觀）

B、回帖包含建模思路，依據思路詳略額外+100-500個吧幣。

C、視頻清晰、流暢、建模思路優質額外+100-1000吧幣。

D、由版主選出的優秀視頻獎勵：+1月SUAPP授權。

E、多次評為優秀視頻者可加入超級講吧講師計劃參與教程課分成、成為SketchUp吧公眾號簽約教程作者。

活動時間：2022年12月6日前

另?：美麗中國主題建模活動案例正在火熱征集中，案例推薦地址【美麗中國：sketchupbar.com/thread-377099-1-1.html】

注：從2021年6月10日起，SketchUp吧積分大升級，吧幣數量已*100！

建模過程視頻于12月6號，微信公眾號“SketchUp吧”公布

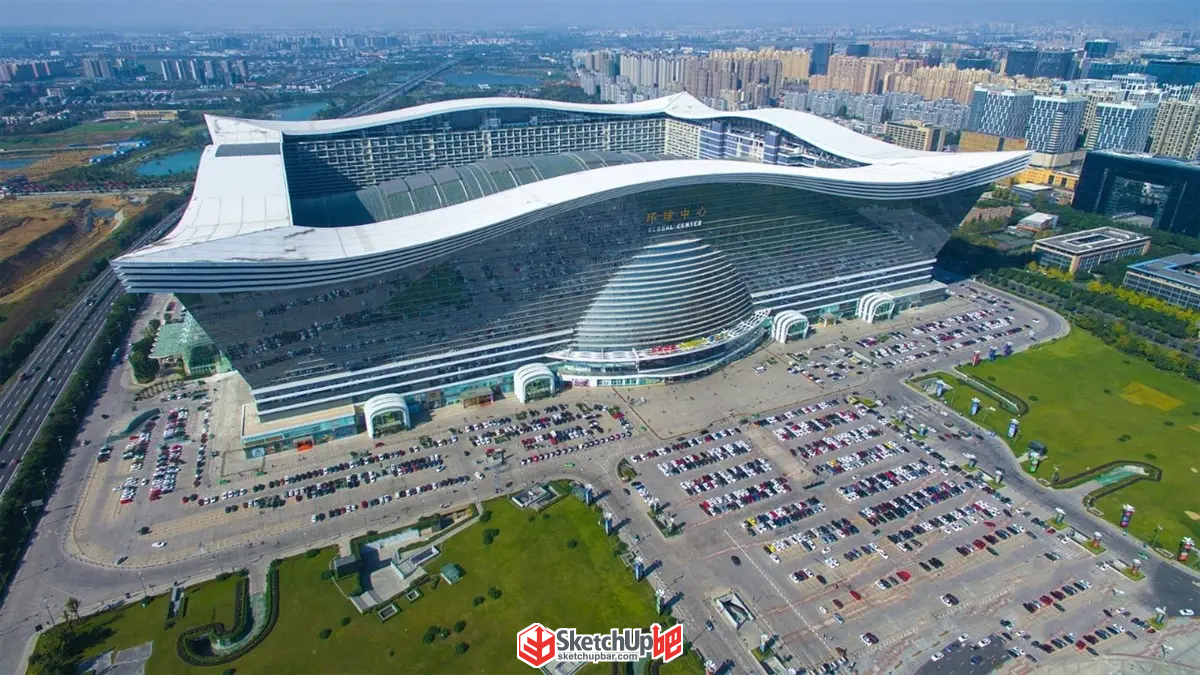

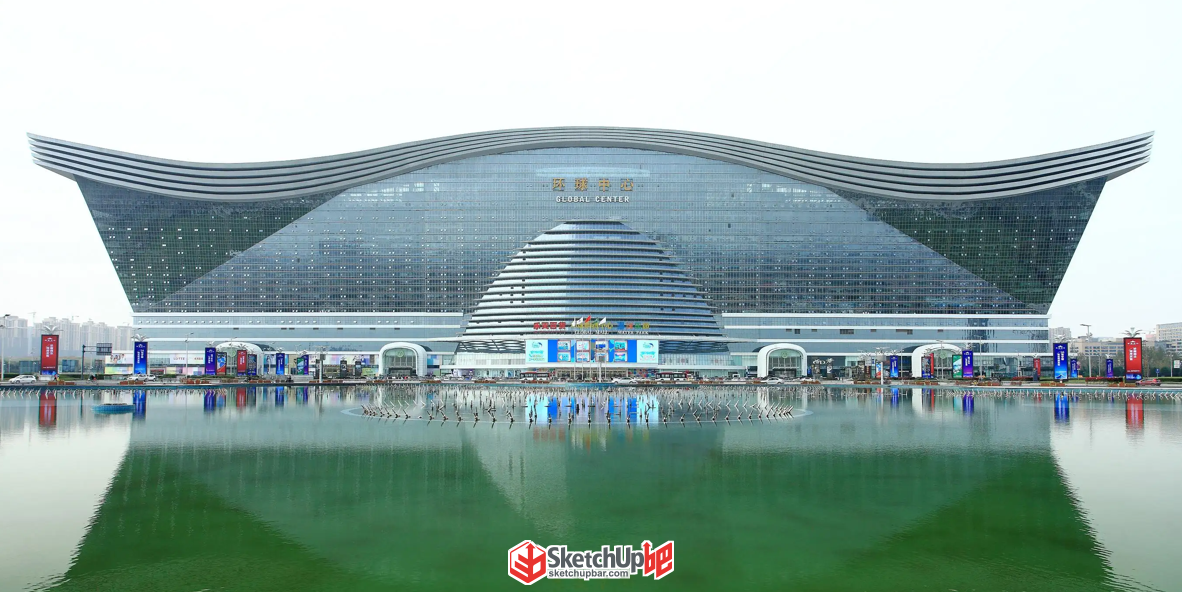

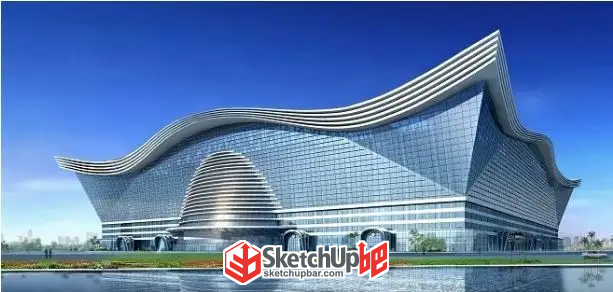

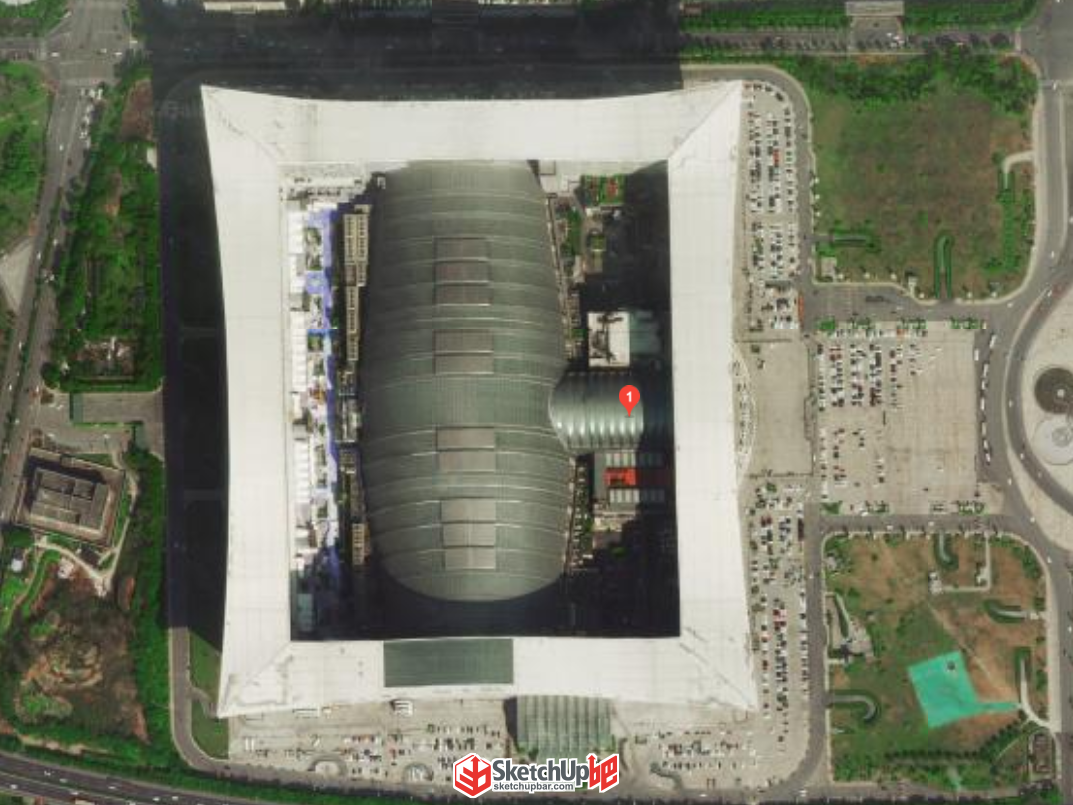

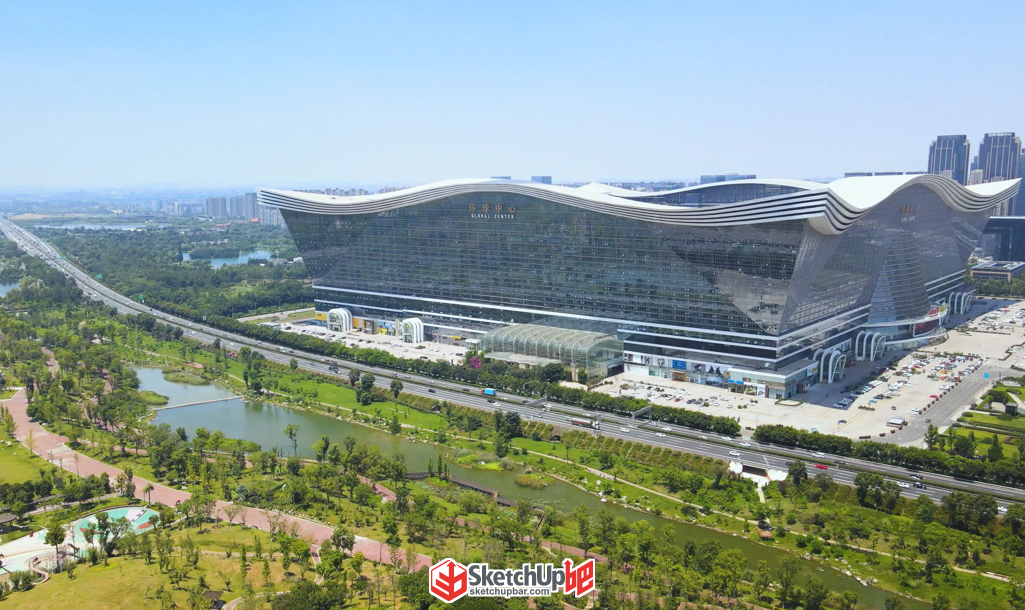

圖片源自網絡侵刪

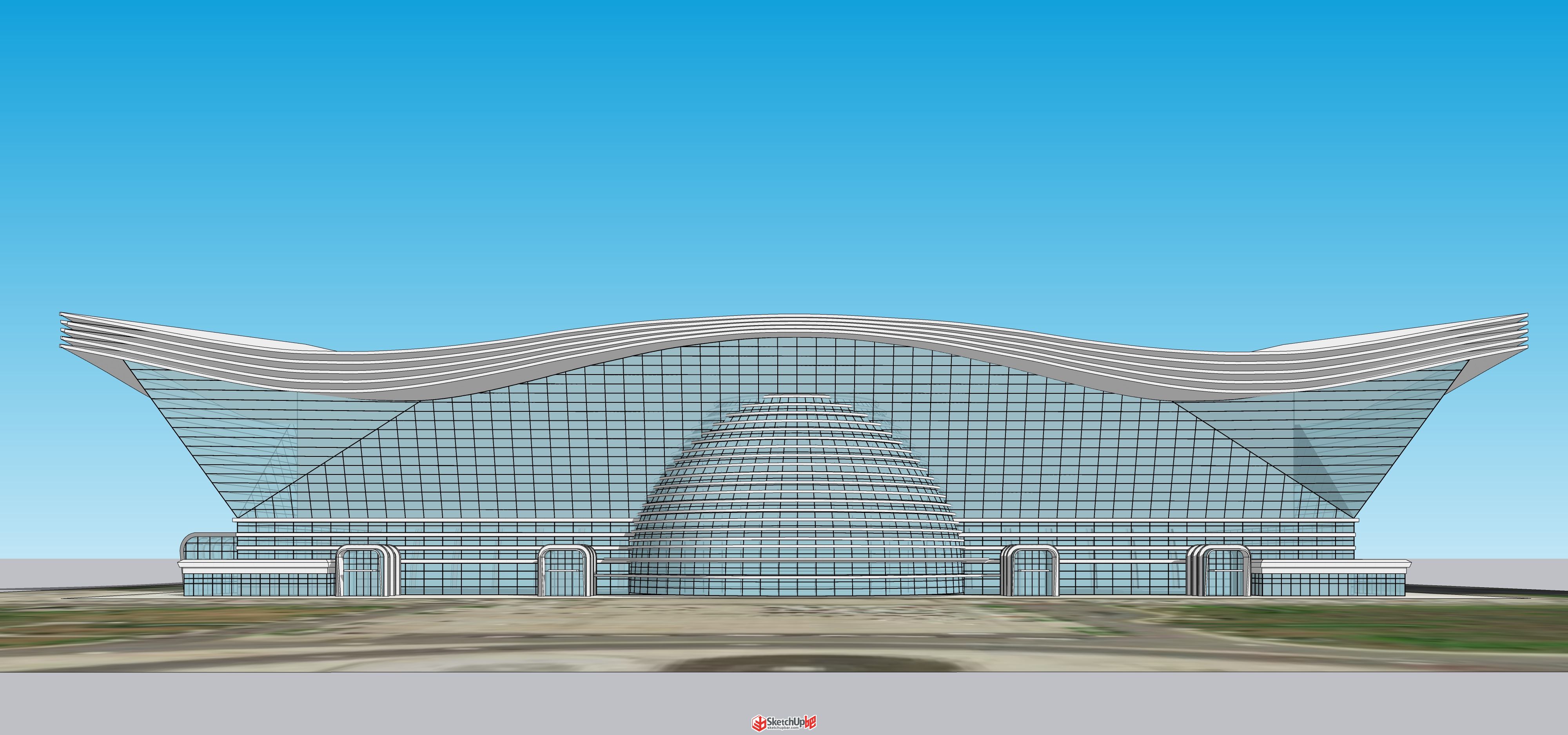

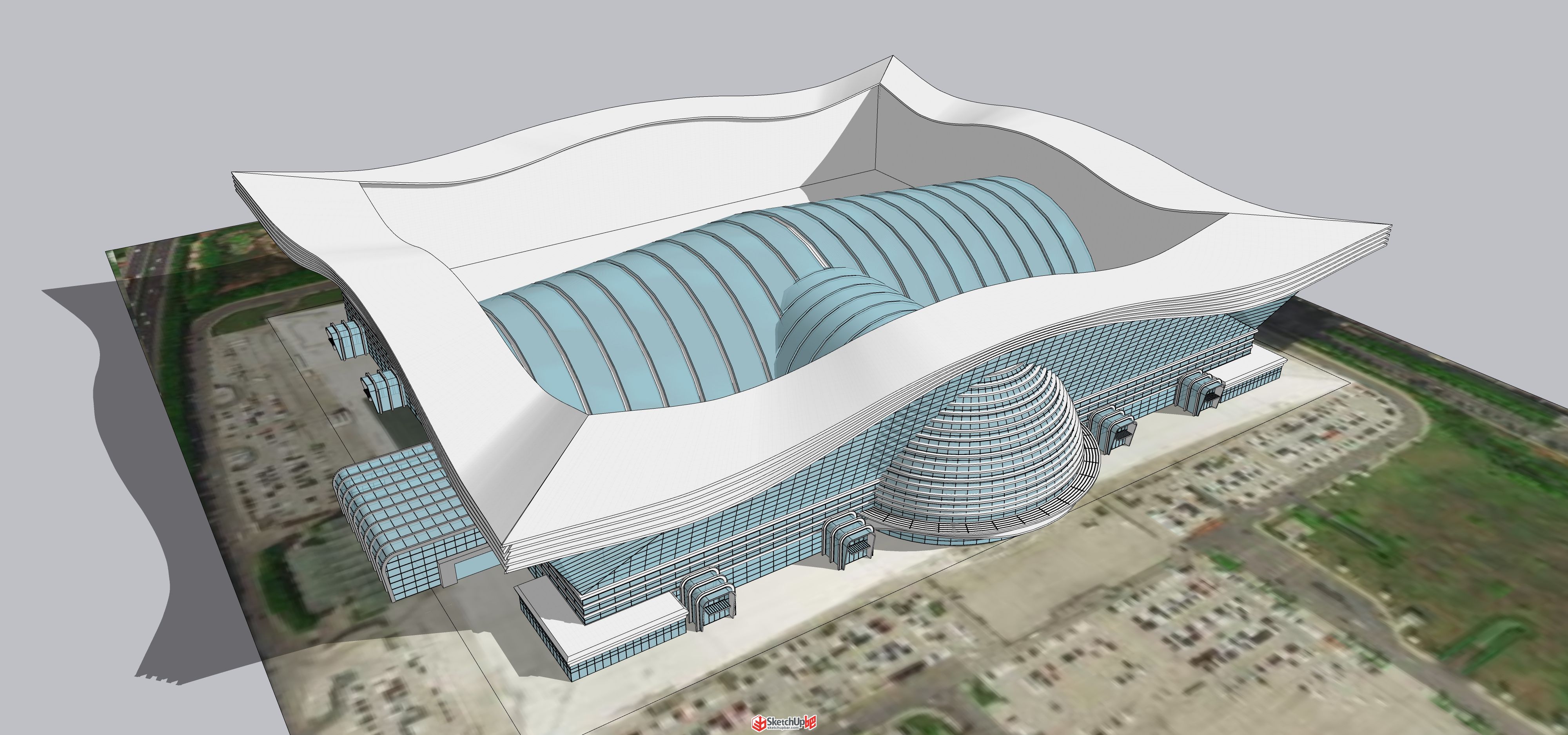

周末踩點做了一下，來回帖了，頂部玻璃幕墻的造型可能不對，做完后整體如下。

29

28

下面簡單描述一下制作過程：

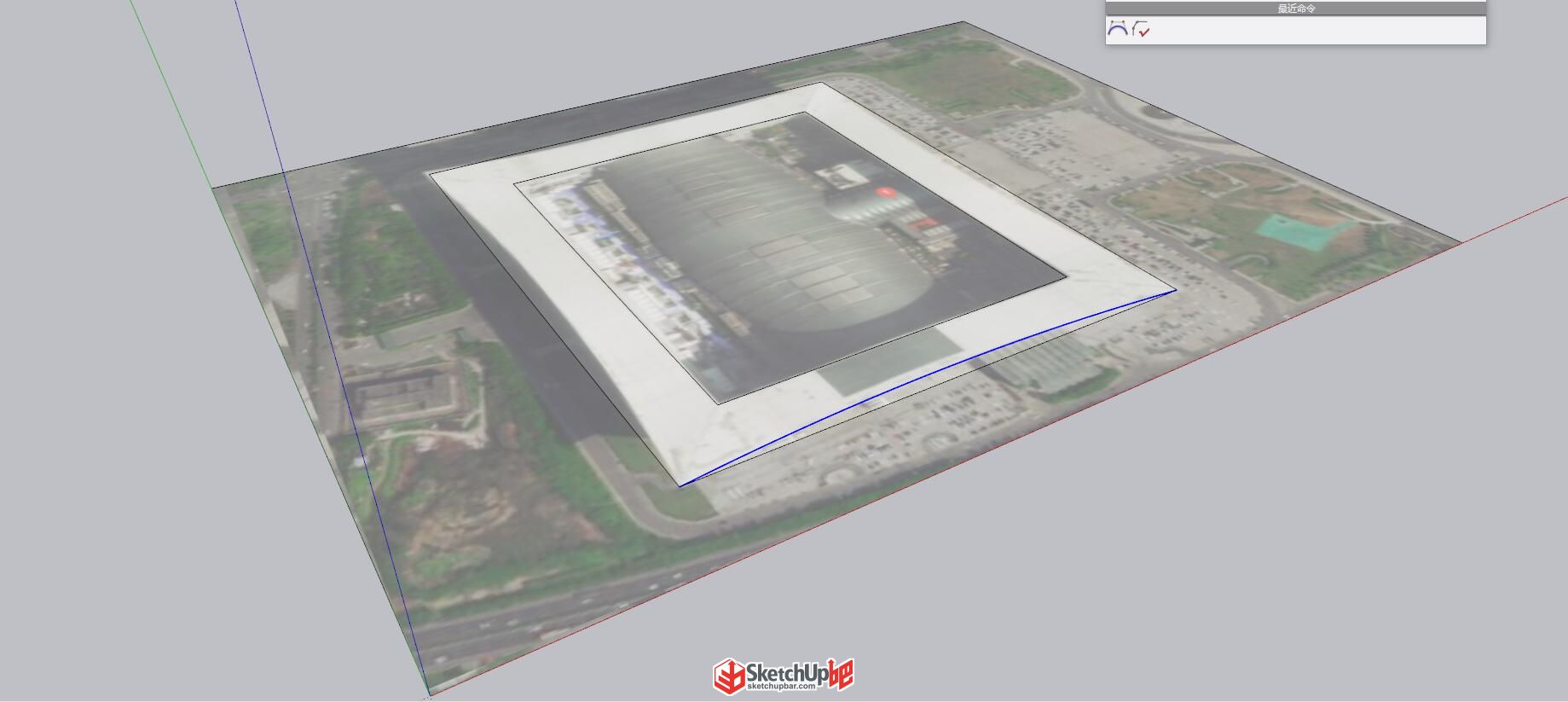

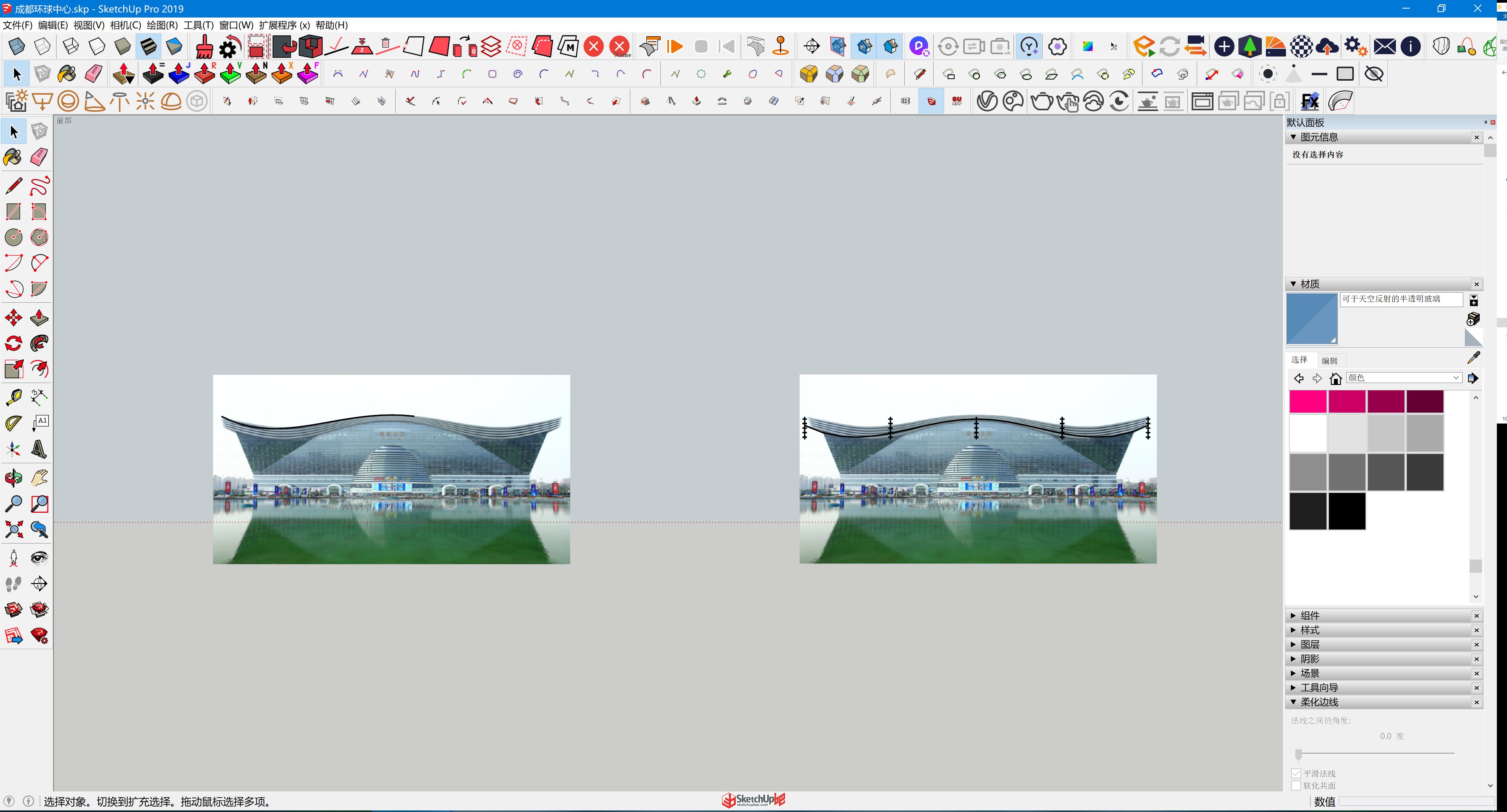

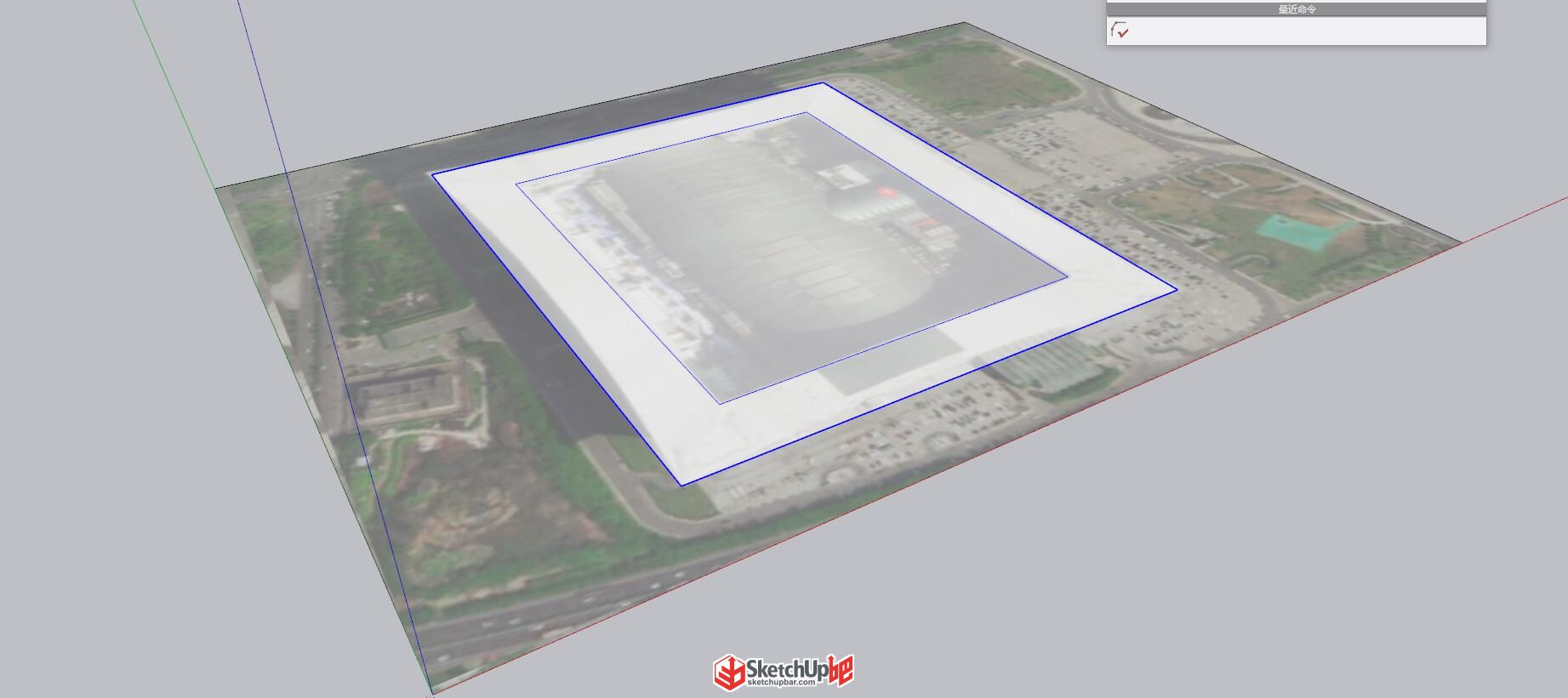

1.導入航拍地圖和立面參考圖片，并大致對應調整尺寸和位置。

1

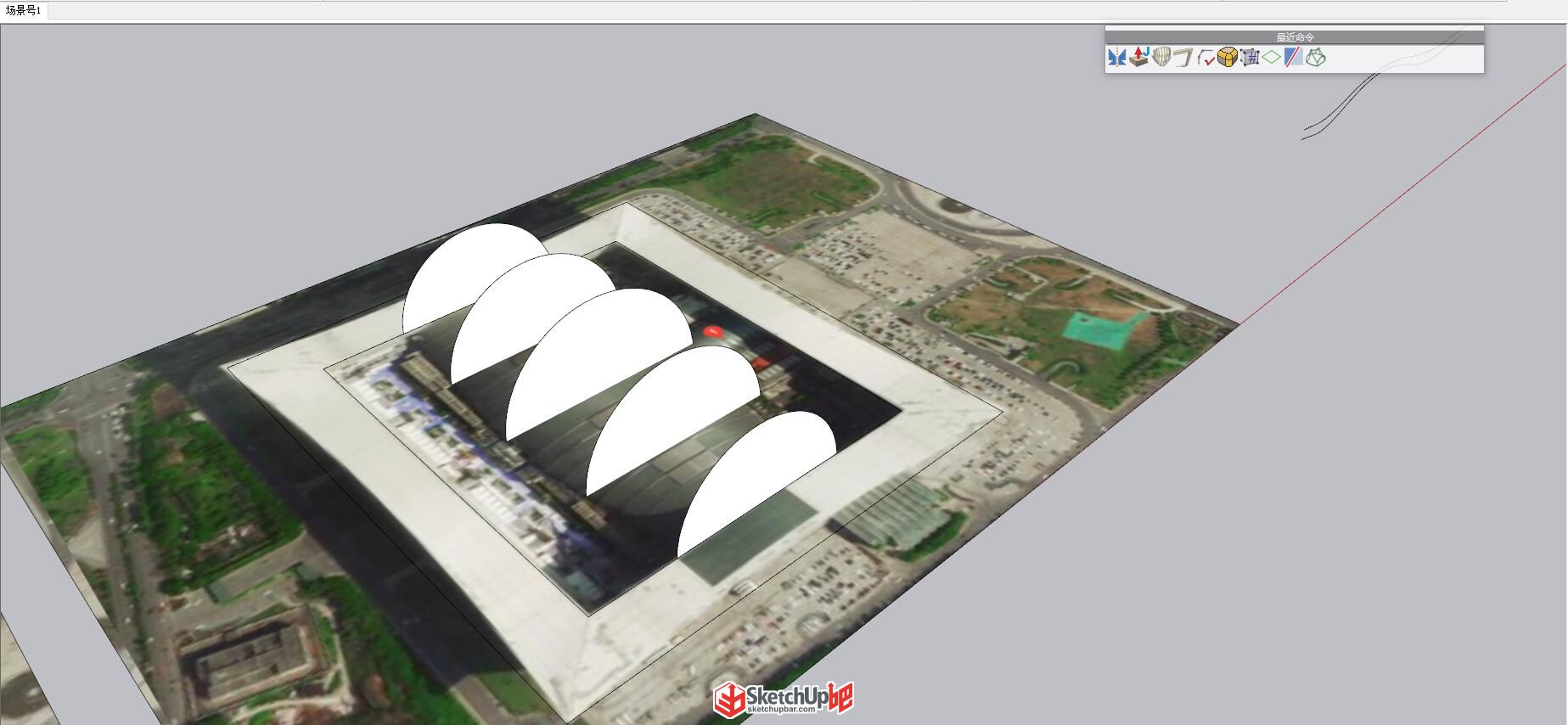

2.根據參考圖片確定建筑屋頂四個角點并畫出一邊弧形輪廓。

3

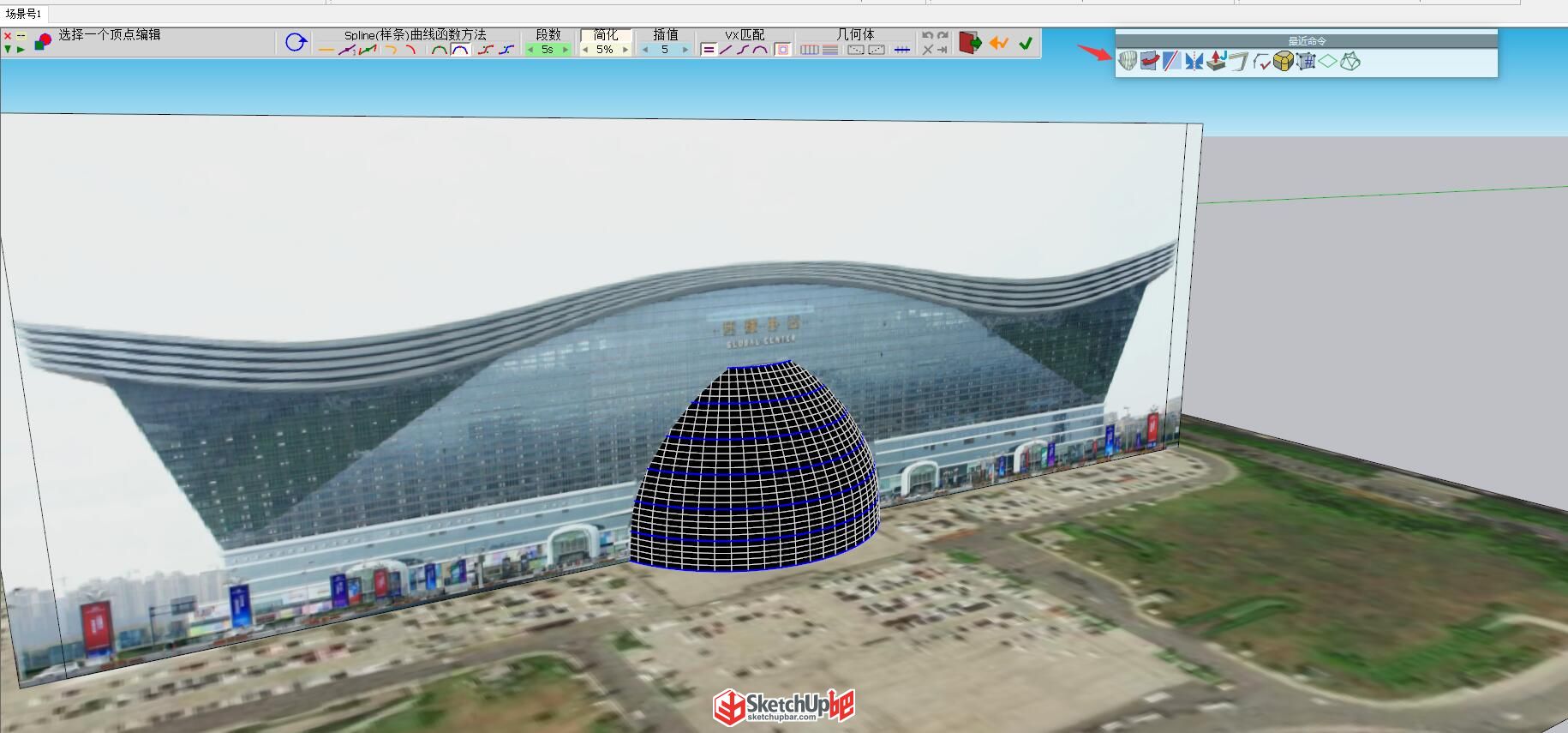

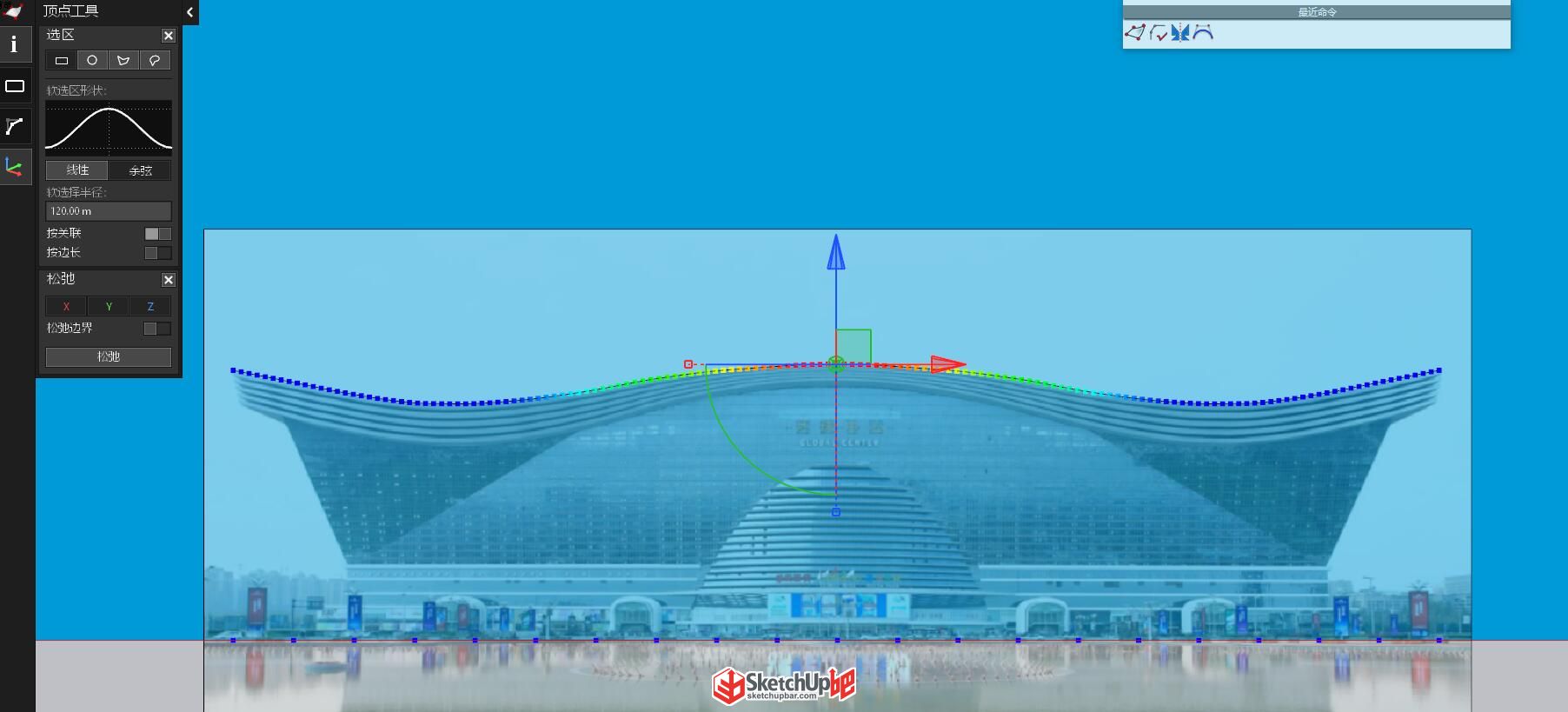

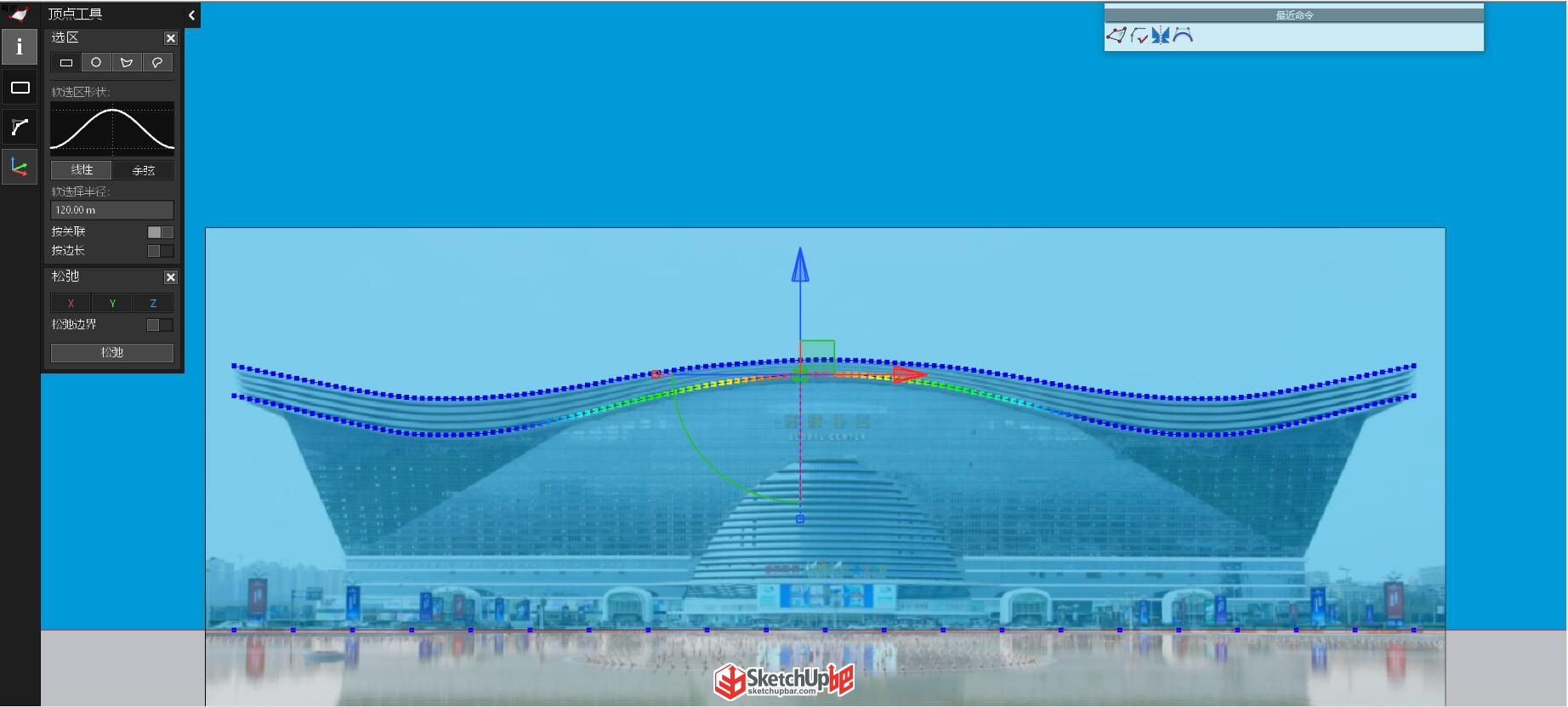

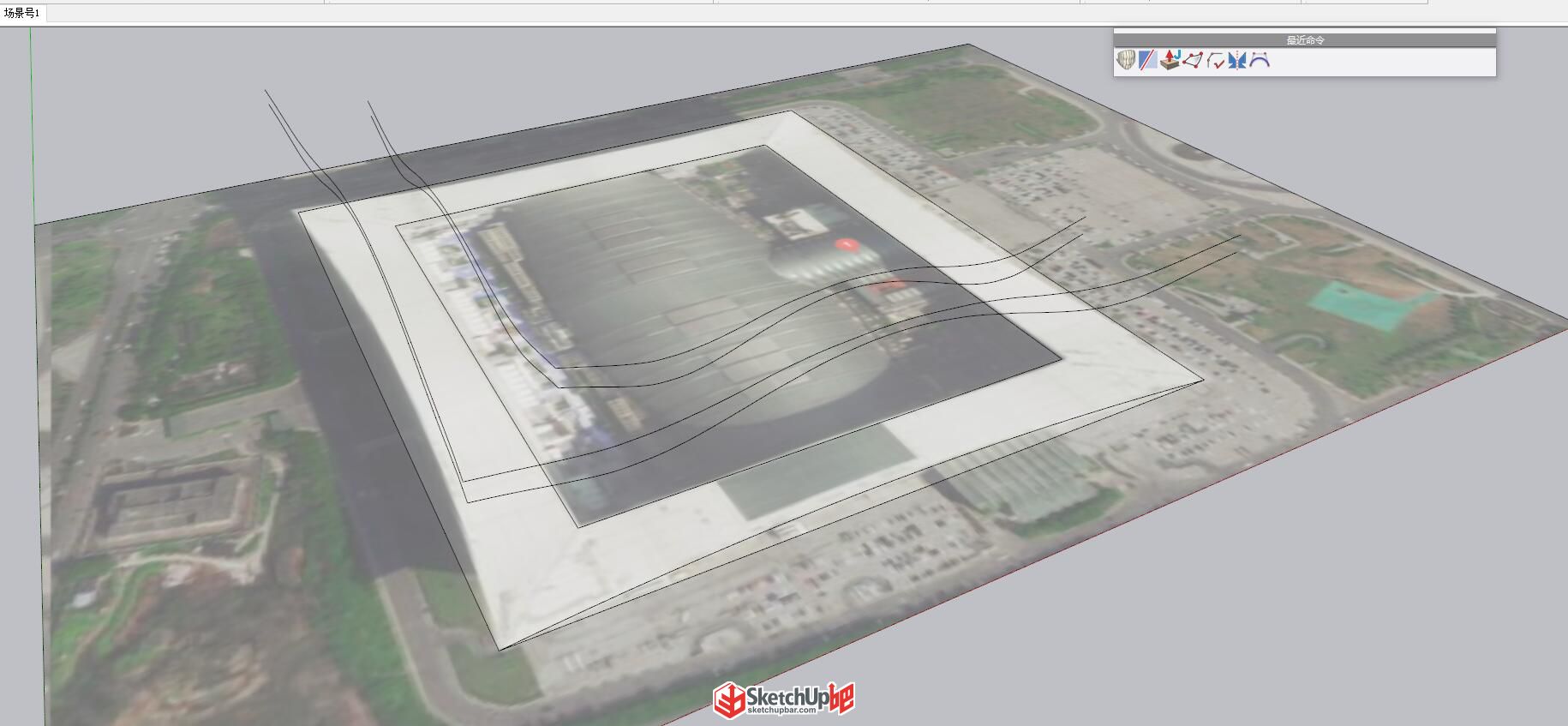

3.視圖切換到平行投影視圖，把畫好的弧線復制移動到建筑屋頂輪廓上部相應位置，然后使用頂點編輯插件，參照立面圖照片調整頂點位置。

5

4.使用步驟3同樣的方法，把屋頂輪廓下部制作出來。

4

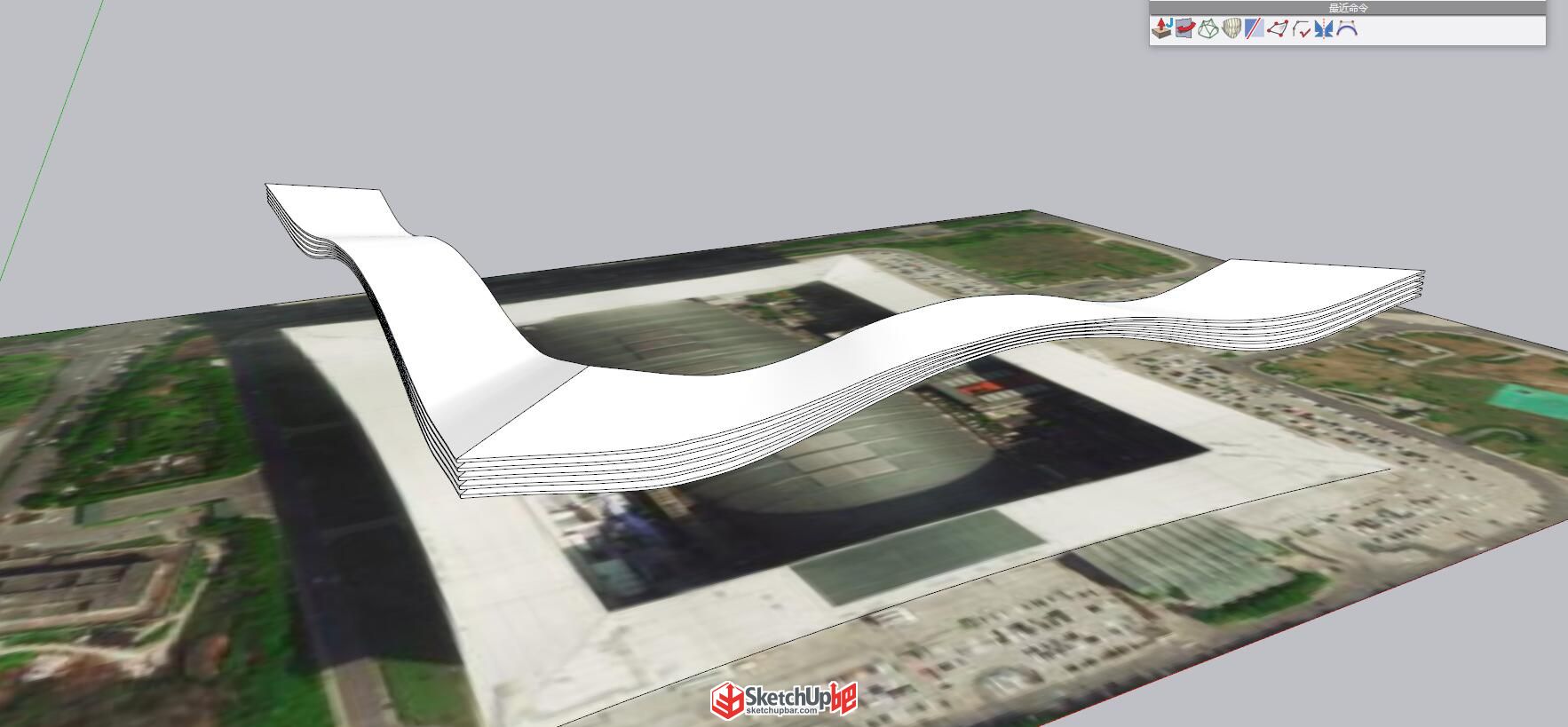

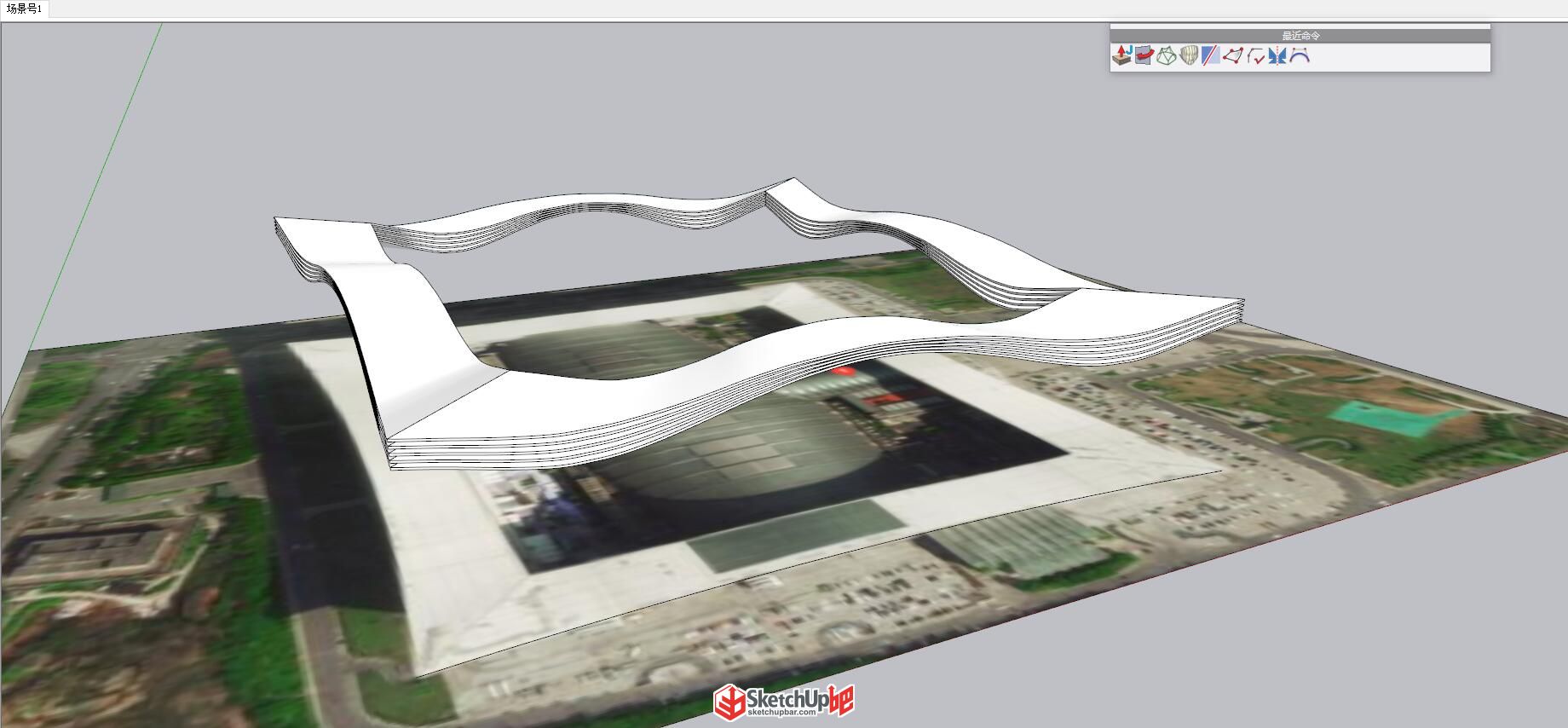

5.根據前面確定好的角點，通過復制，旋轉，縮放命令，調整好屋頂輪廓線位置。

6

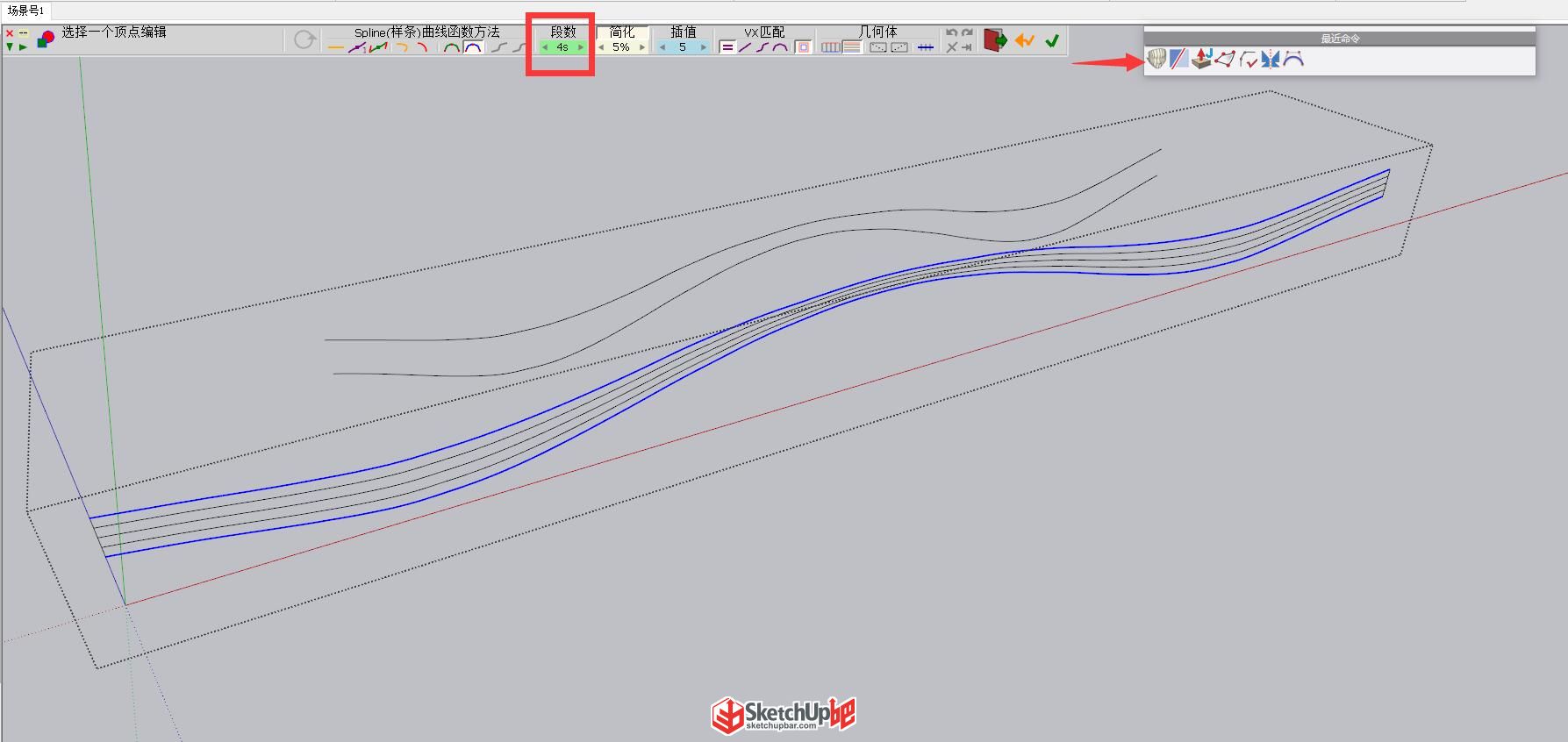

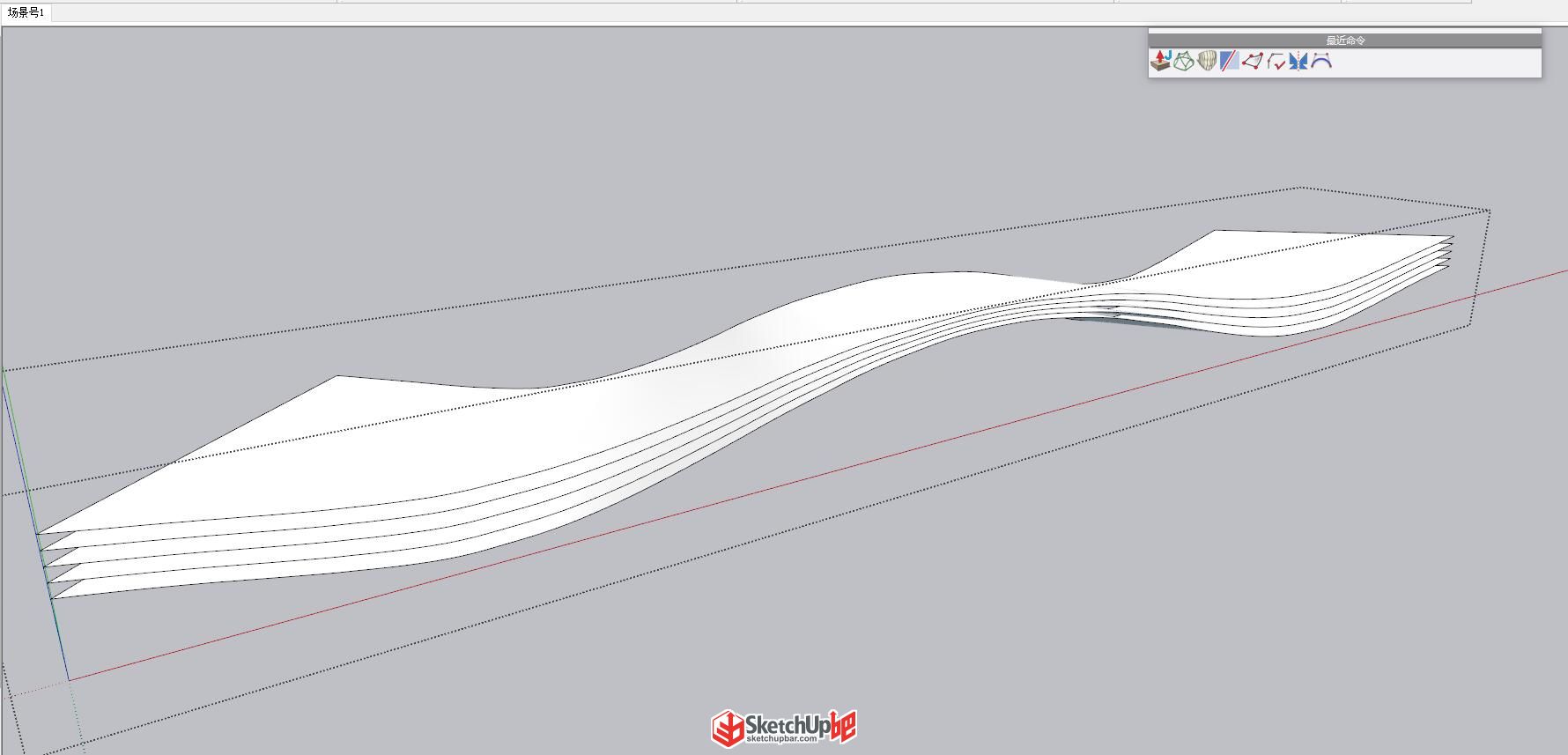

6.接下來是使用曲線放樣提取內外側線條，之后輪廓放樣生成面。

7

8

9

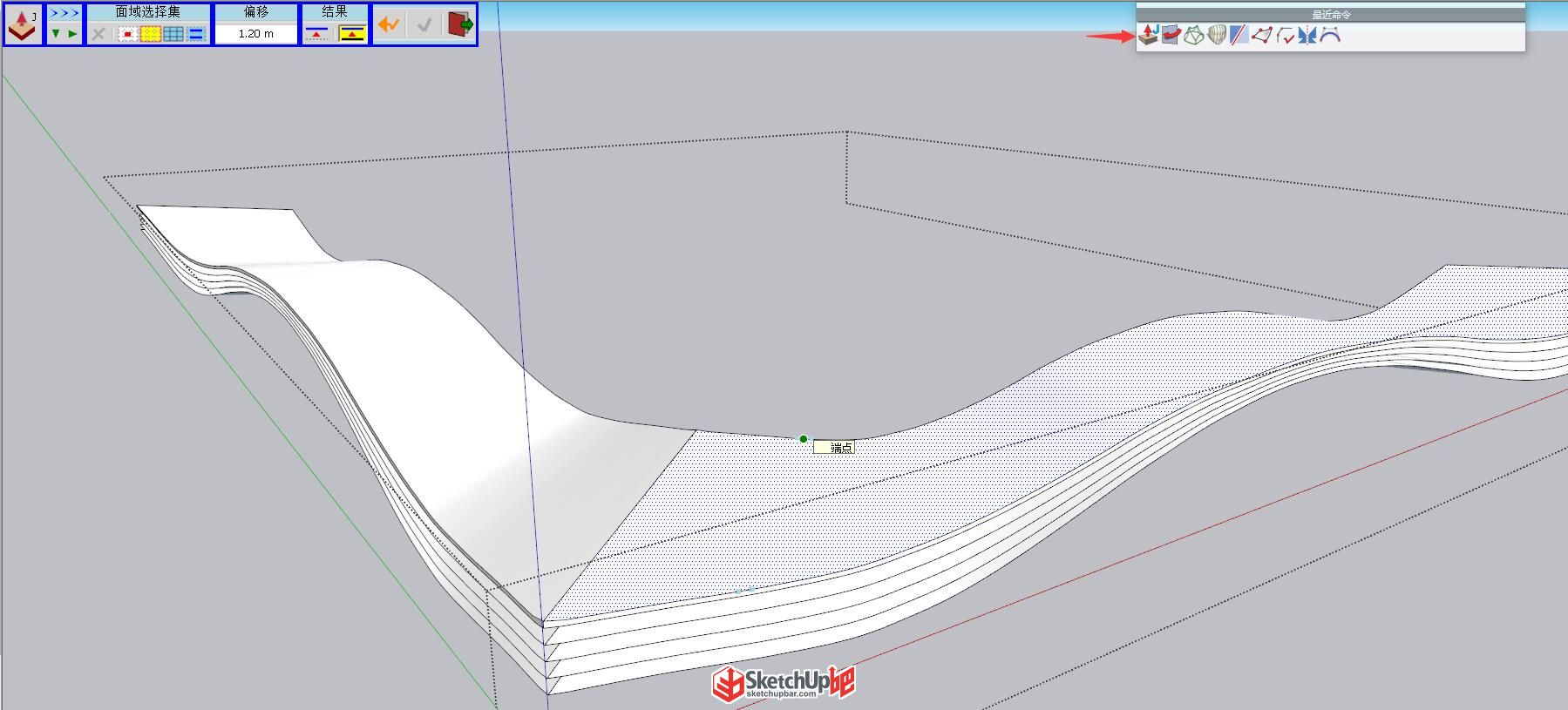

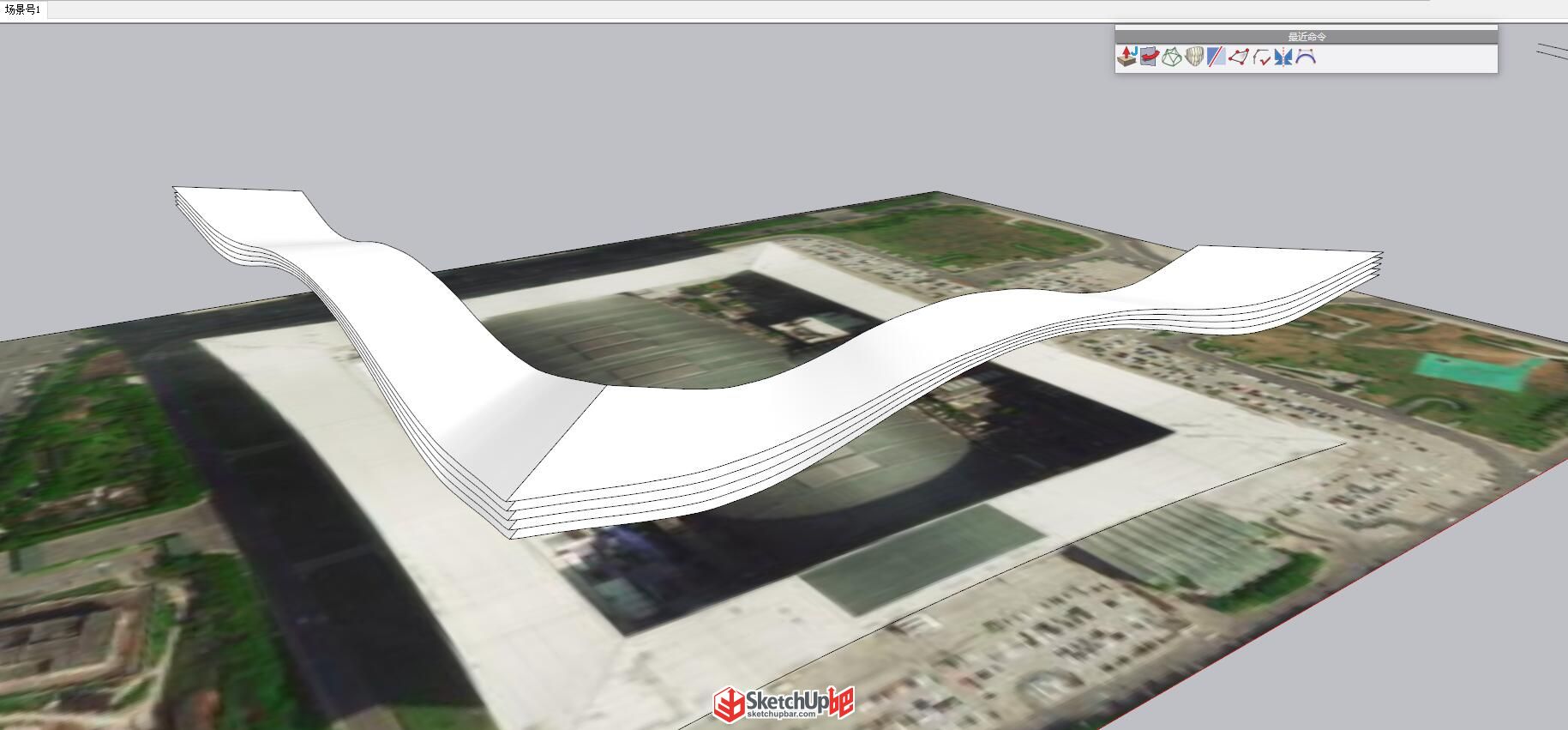

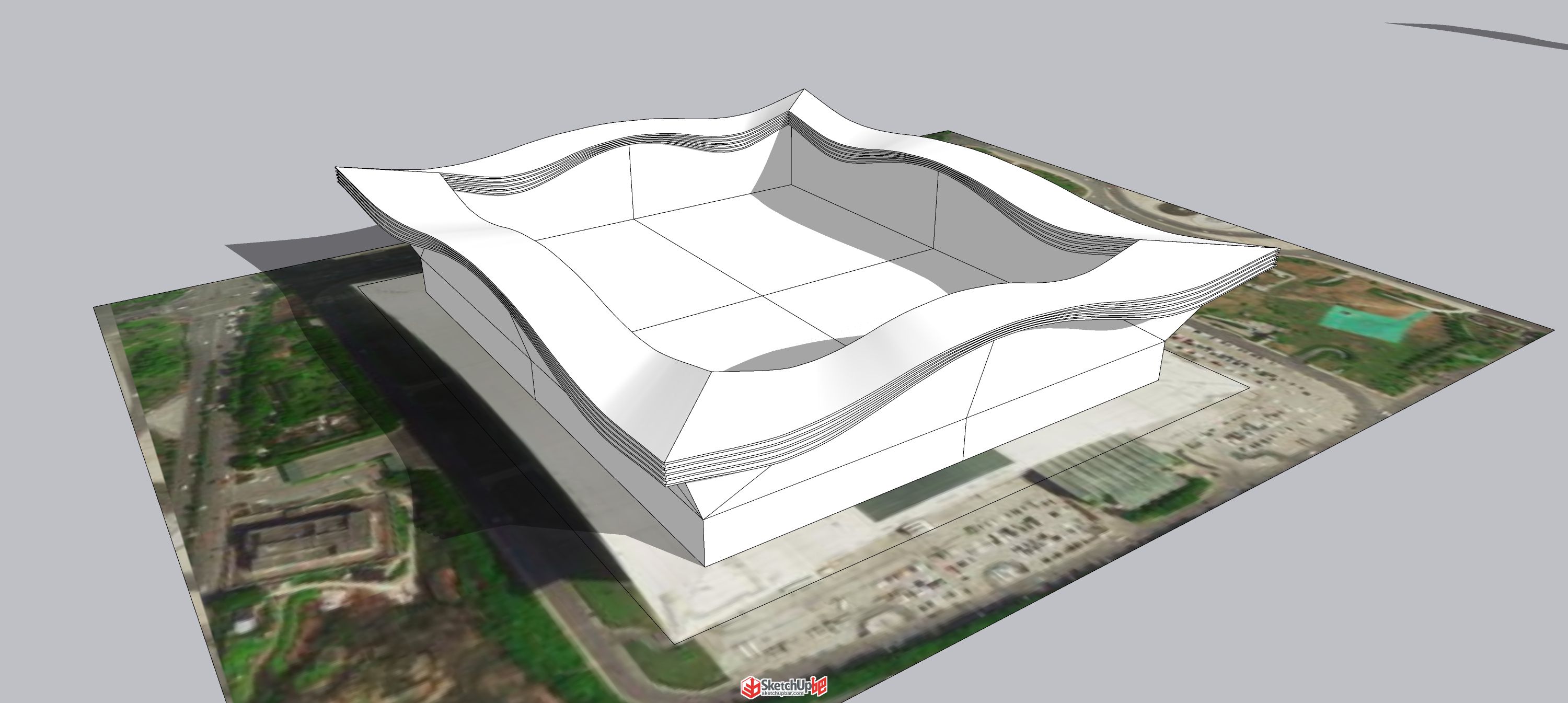

7.同理，制作出另一邊的屋頂，然后嘛，兩組連續面成組，使用聯合推拉插件拉出一定厚度。

10

11

12

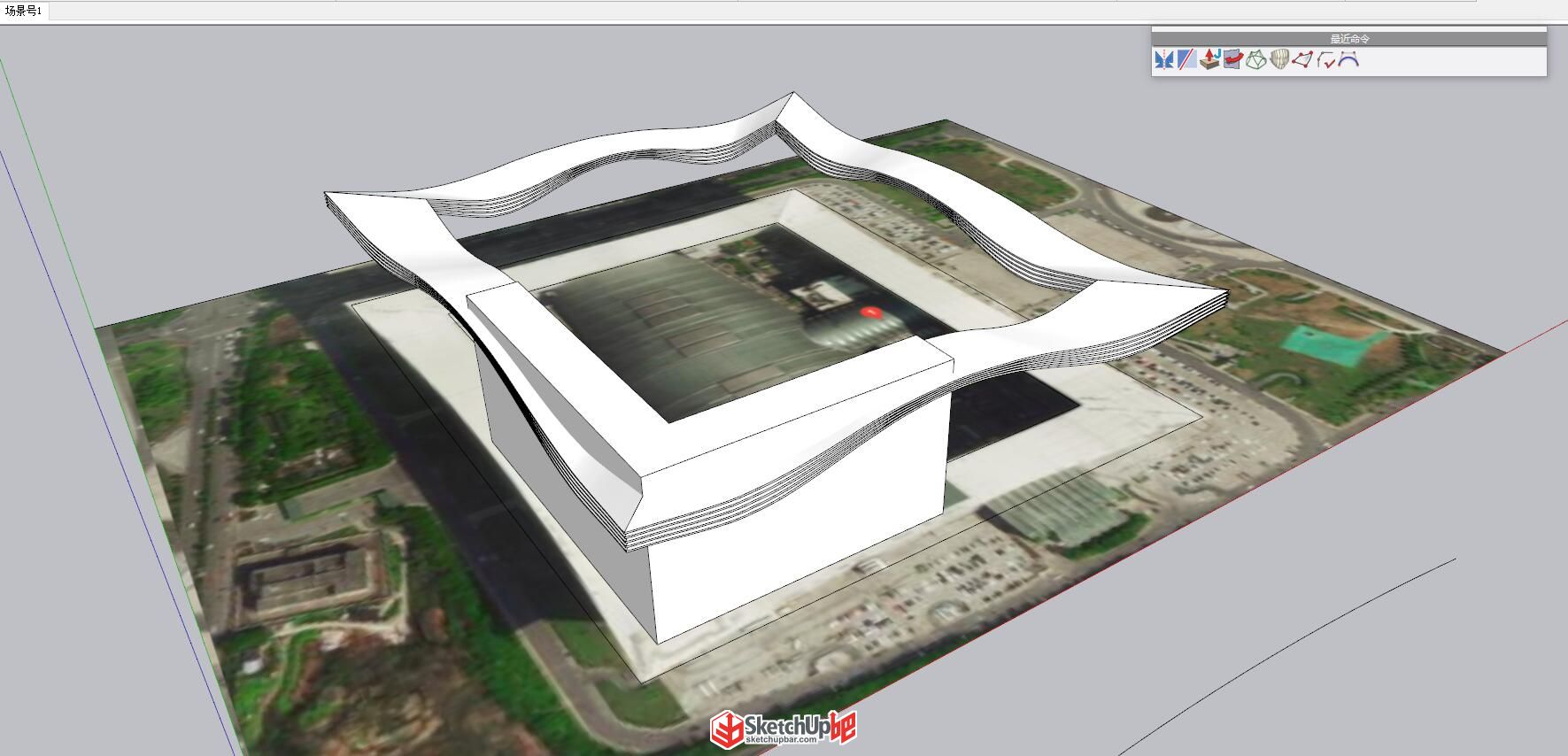

8.鏡像復制得到另一半屋頂。

13

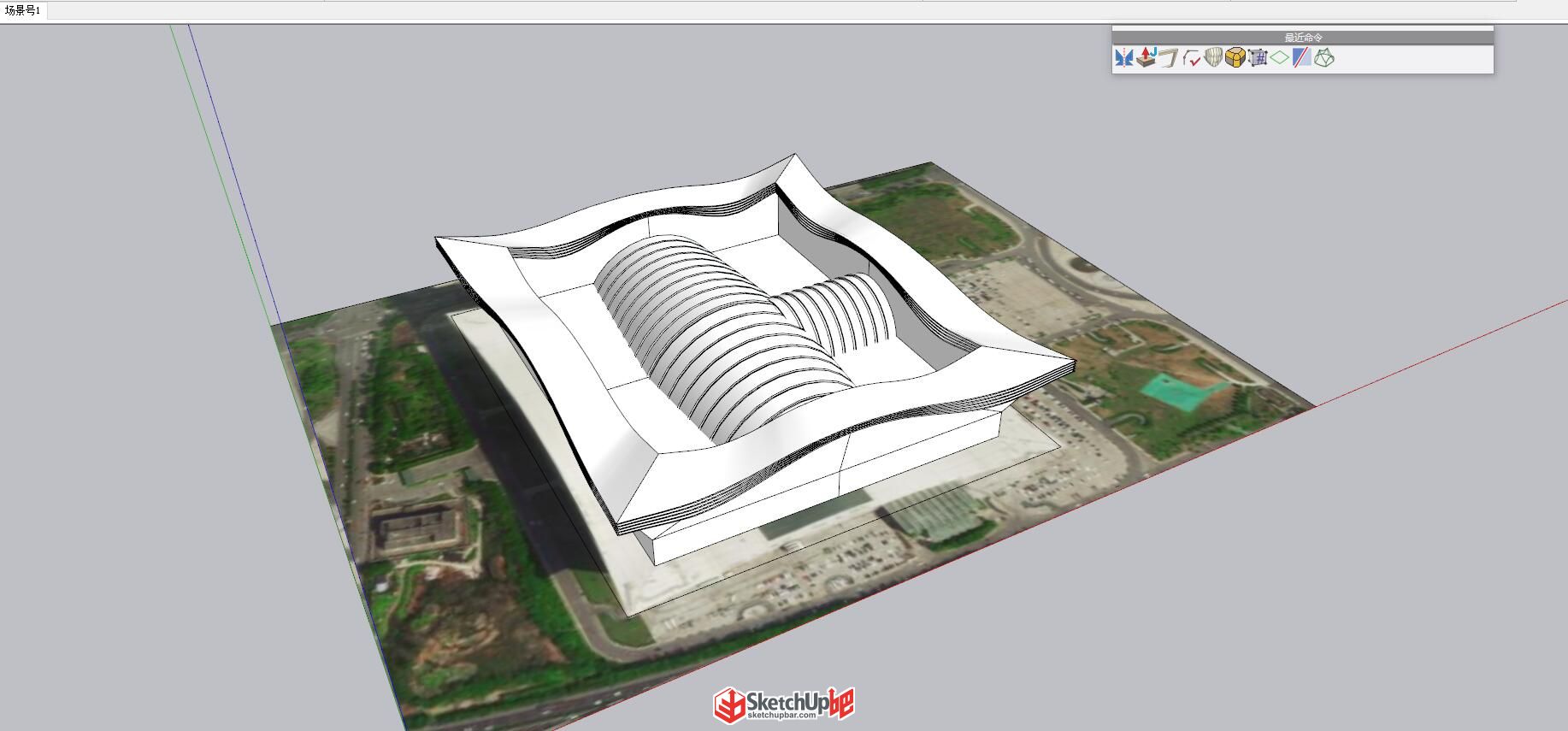

9.接下來制作玻璃幕墻墻體，根據透視圖確定大致位置（通過參考圖不確定形式是否確定），通過模型交錯制作出玻璃幕墻主體四分之一，具體不細說過程了。最后鏡像復制，組成建筑主要形體。

14

15

16

17

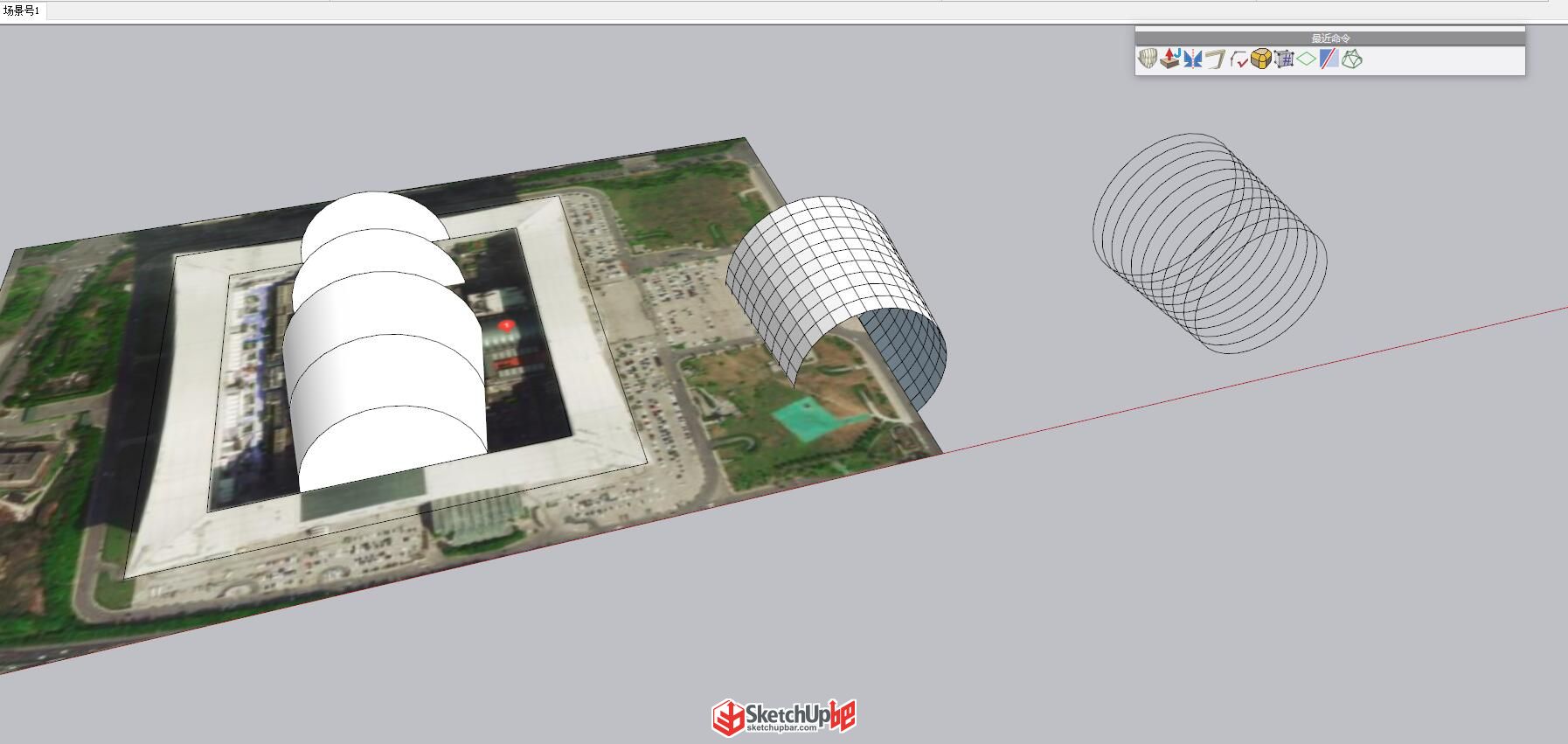

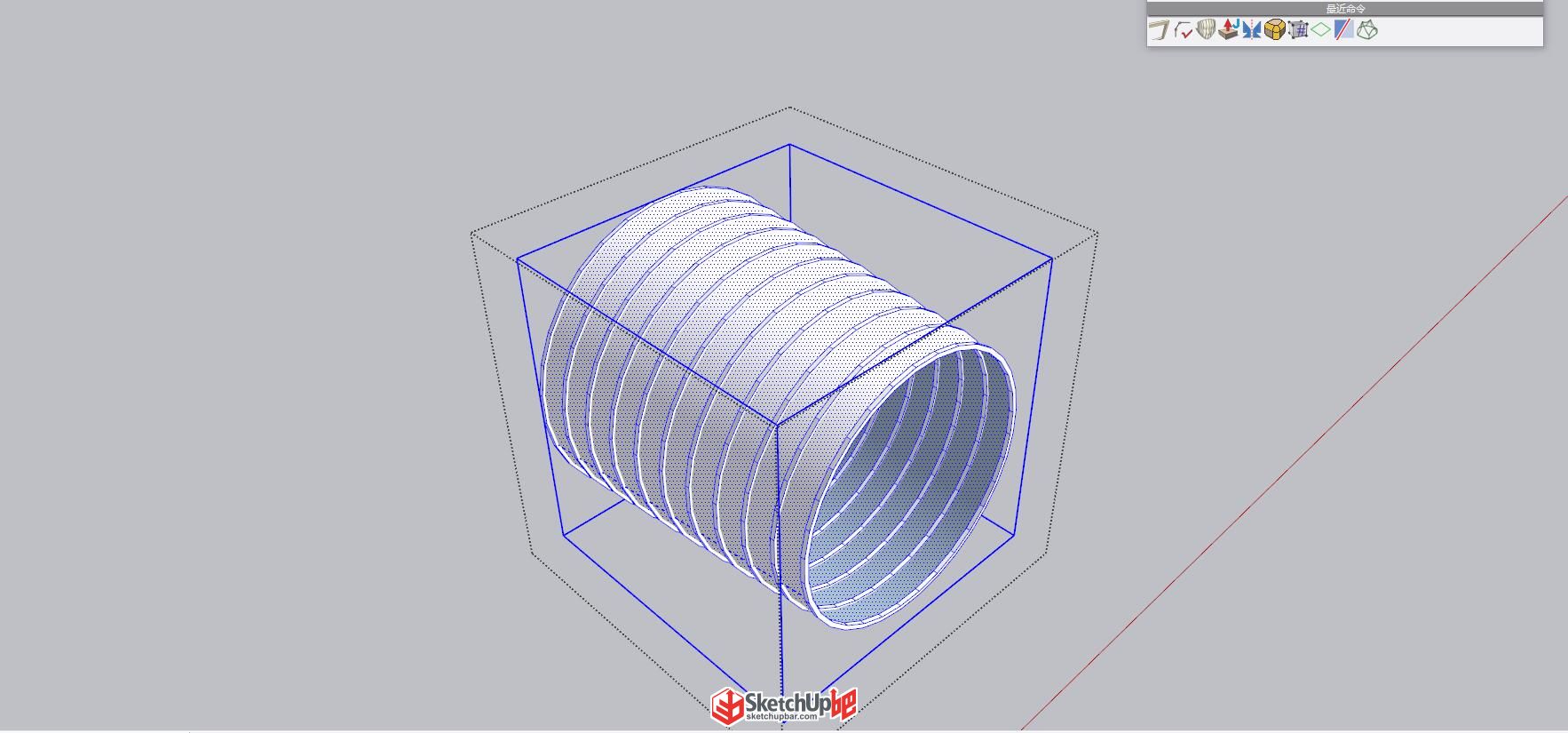

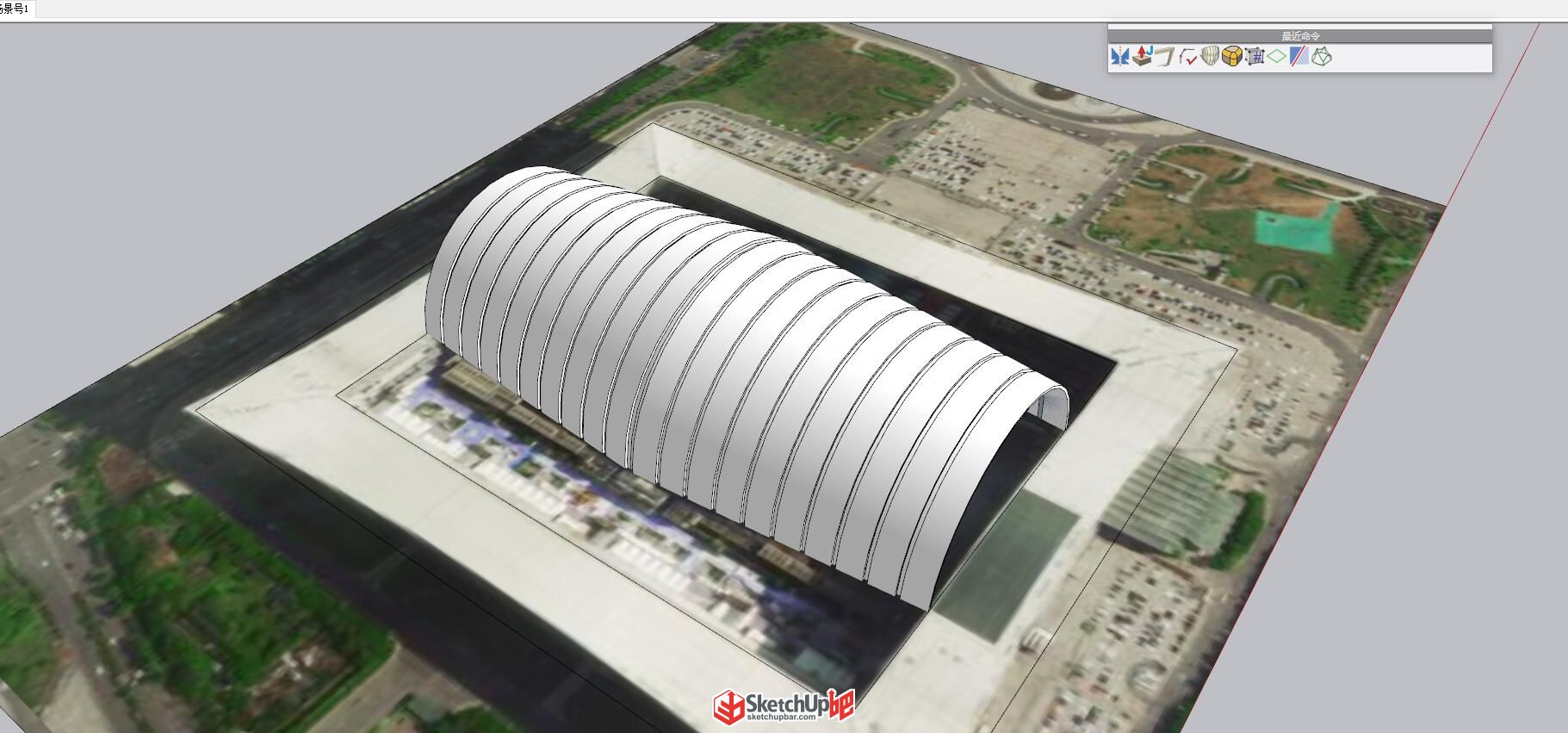

10.建筑內部通道制作主要用到插件有 曲線放樣、線轉柱體，過程如圖。

18

19

20

21

22

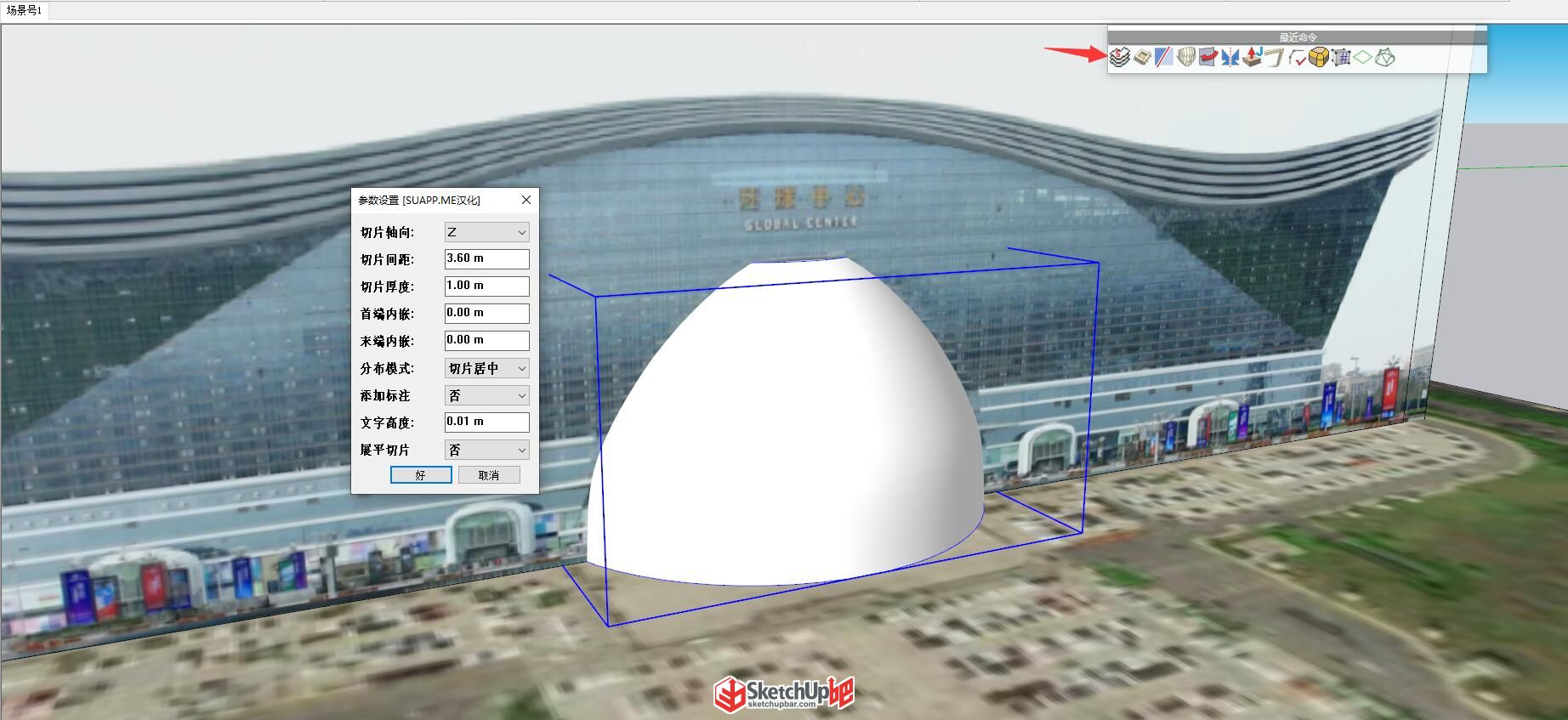

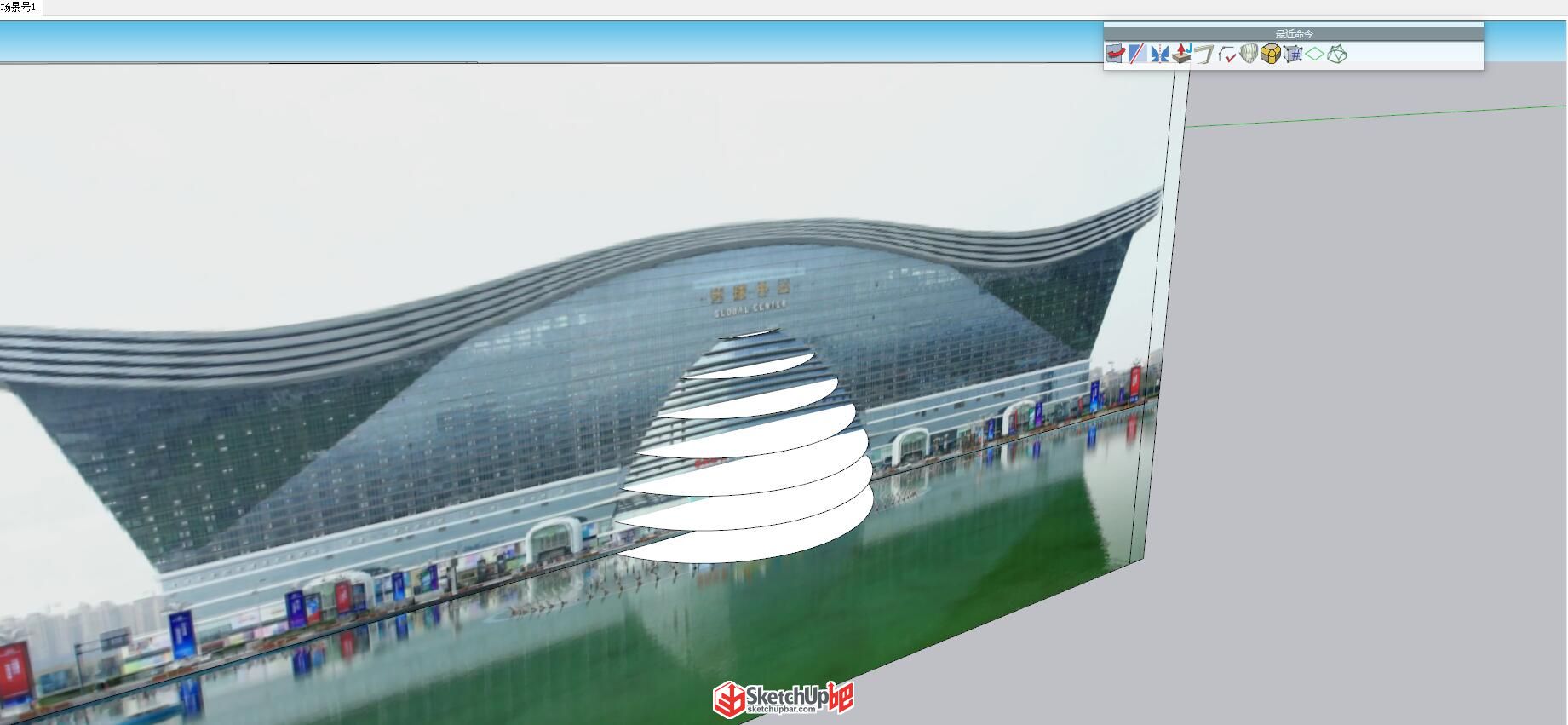

11.主入口的造型主要用到插件有 曲線放樣、生成切片，過程如圖。

23

24

25

26

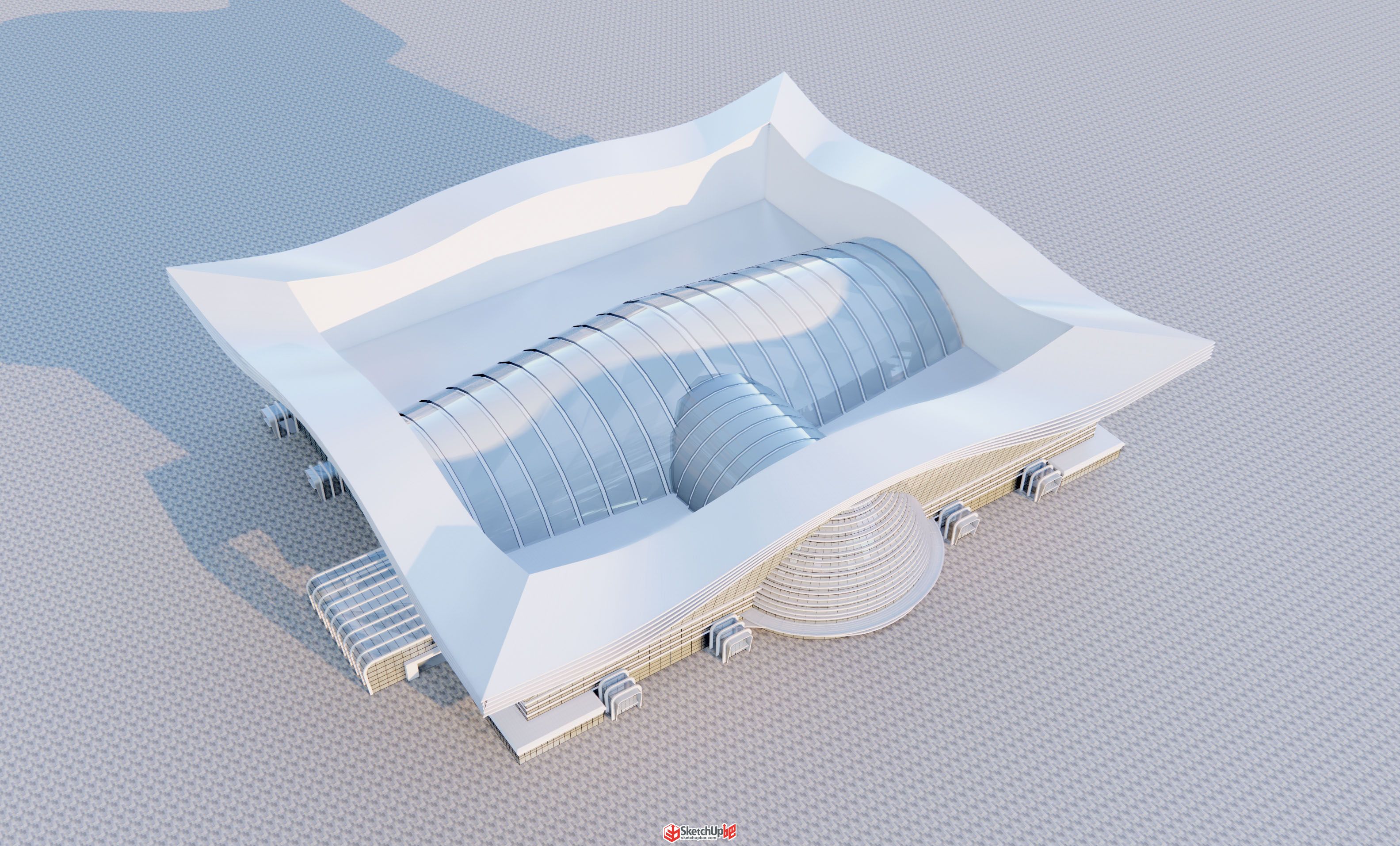

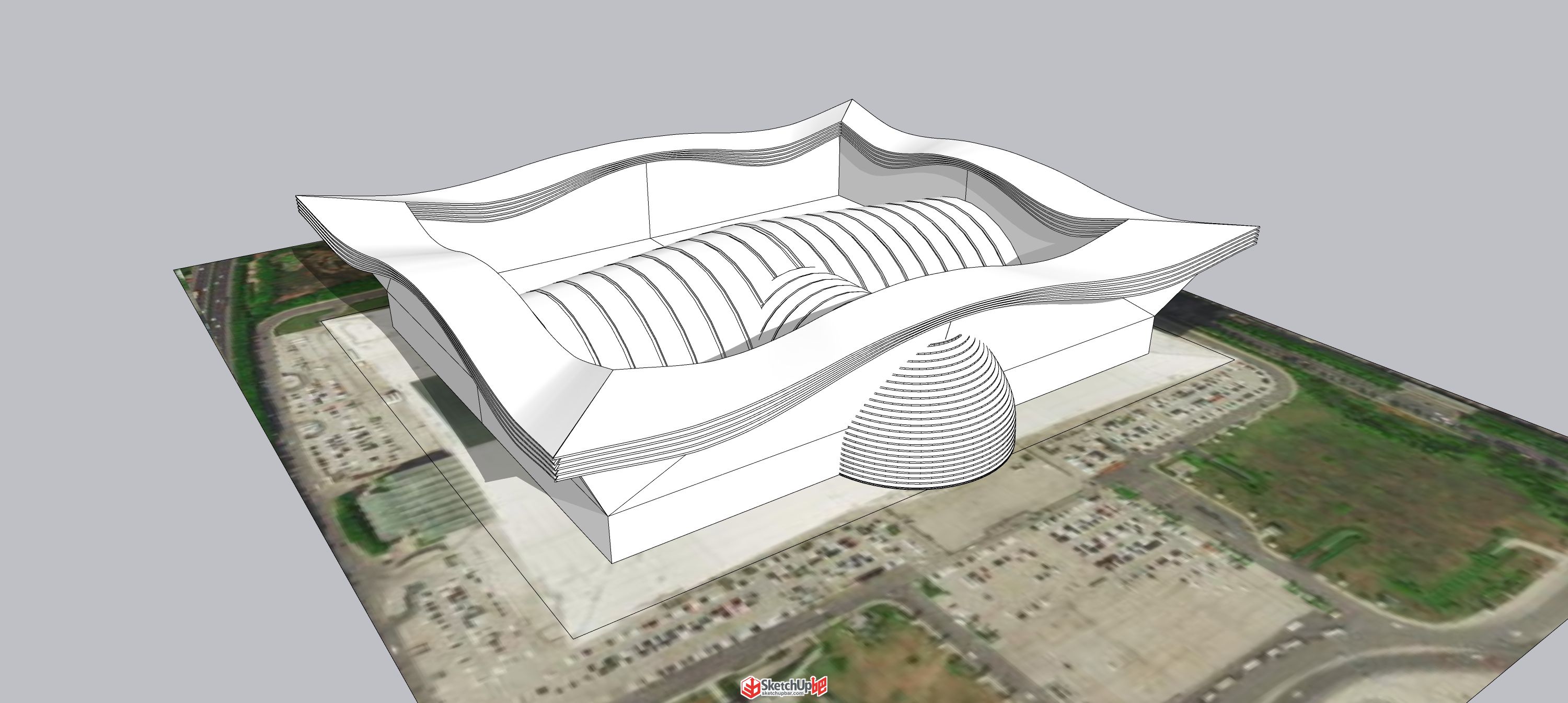

12.最后根據參看圖片增加一點細節，讓它看著真實一點。

28

27

13.以上方式方法不一定對哈，也不一定是最快有效的，僅供參考交流。
    作業完成。

dandy692016 發表于 2022-11-25 11:40
觀摩是成為高手的捷徑!!

設計這個東西，沒有捷徑，只有靠自己多練多學多用多思考！其實所謂的那些高手無非就是比你動手做的多，比你思考的多，當然到了最后也就比你見的多而已！

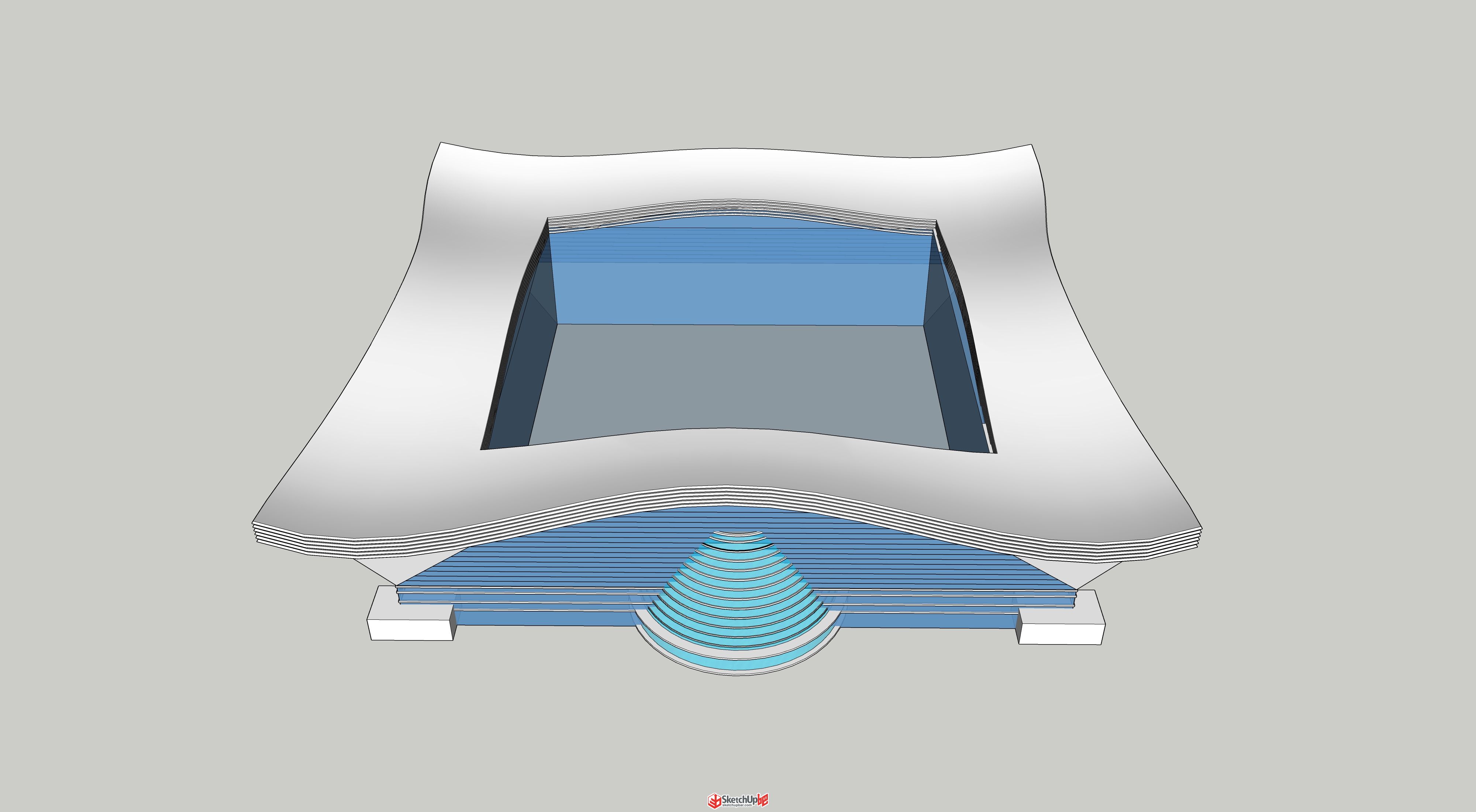

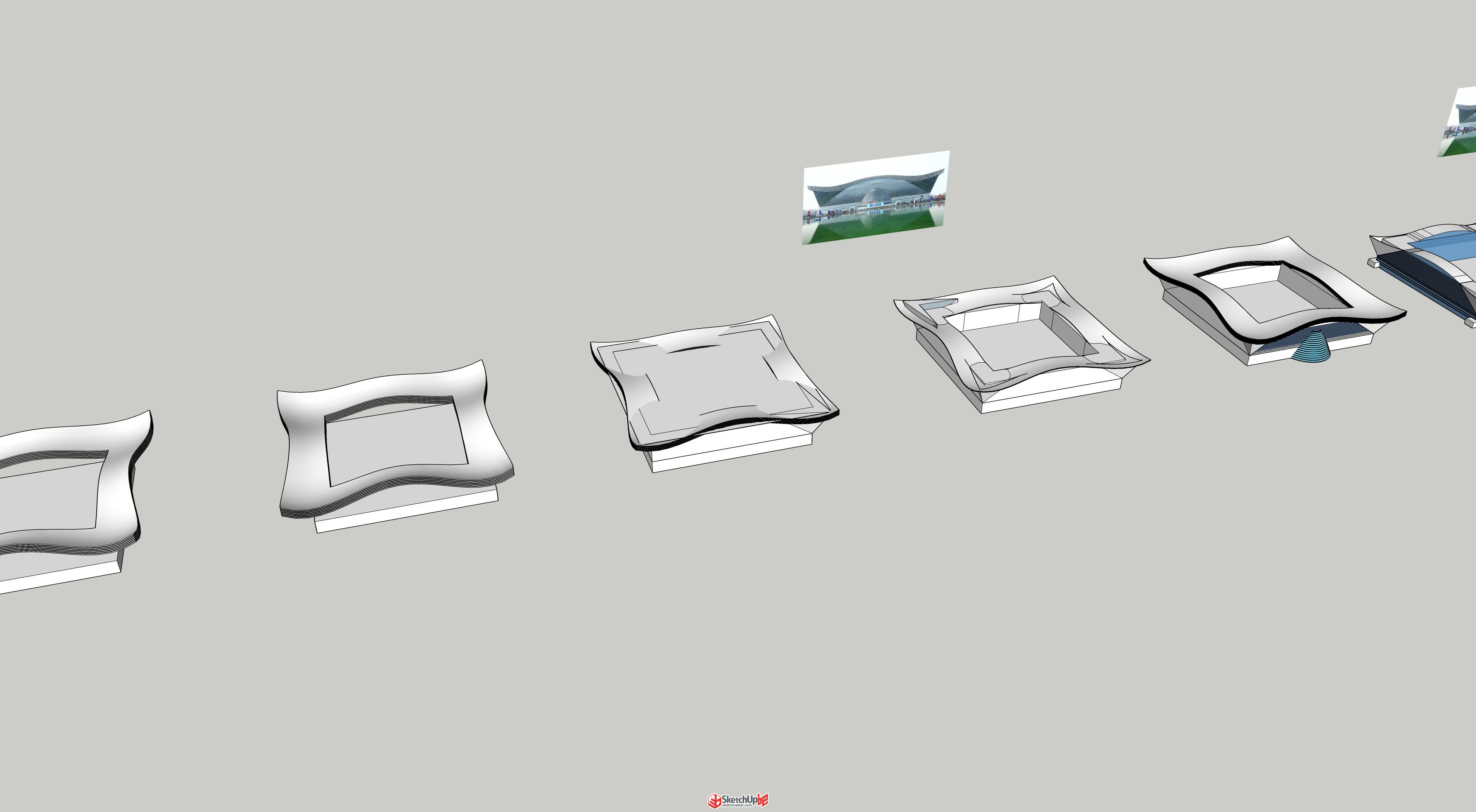

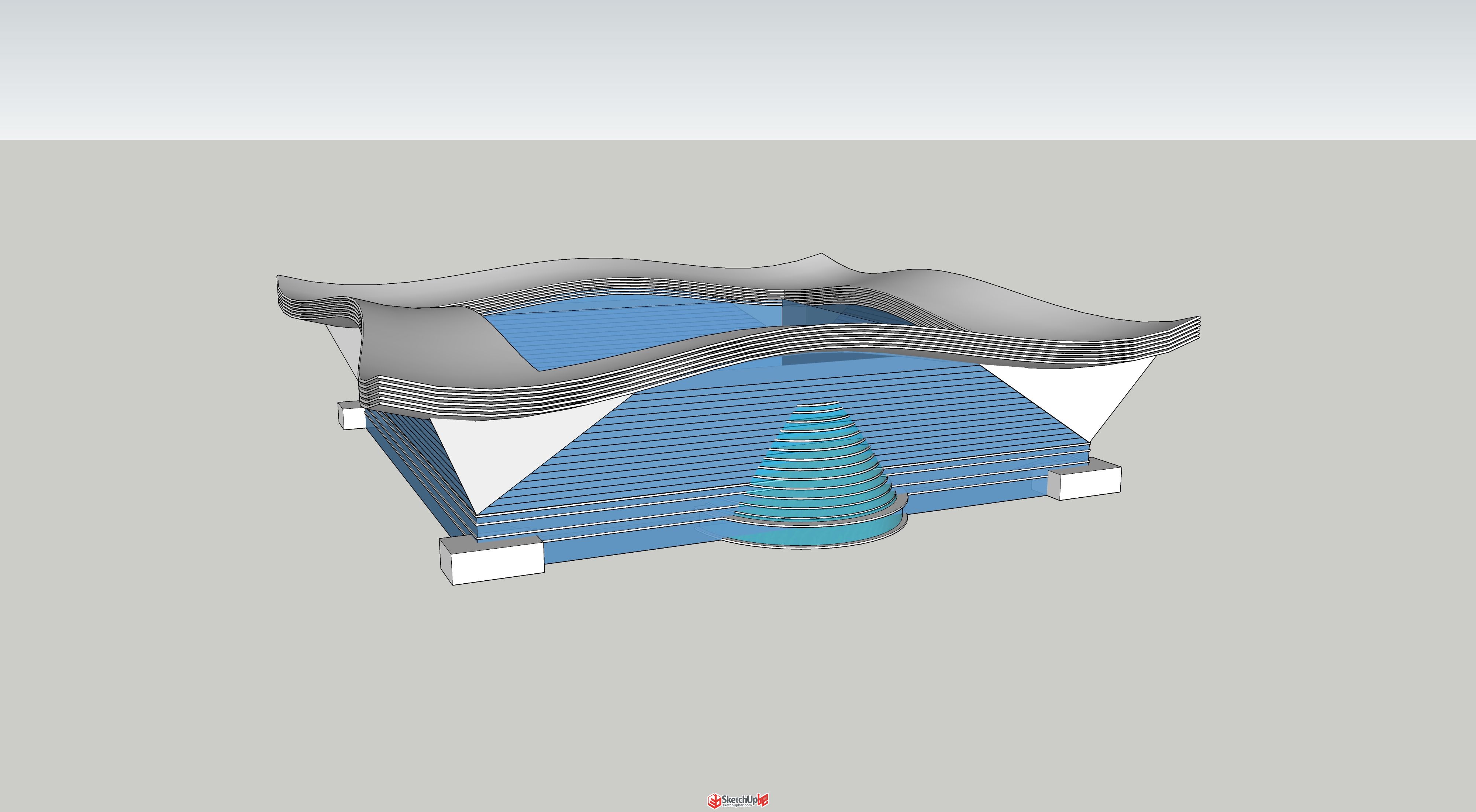

環球中心最終模型

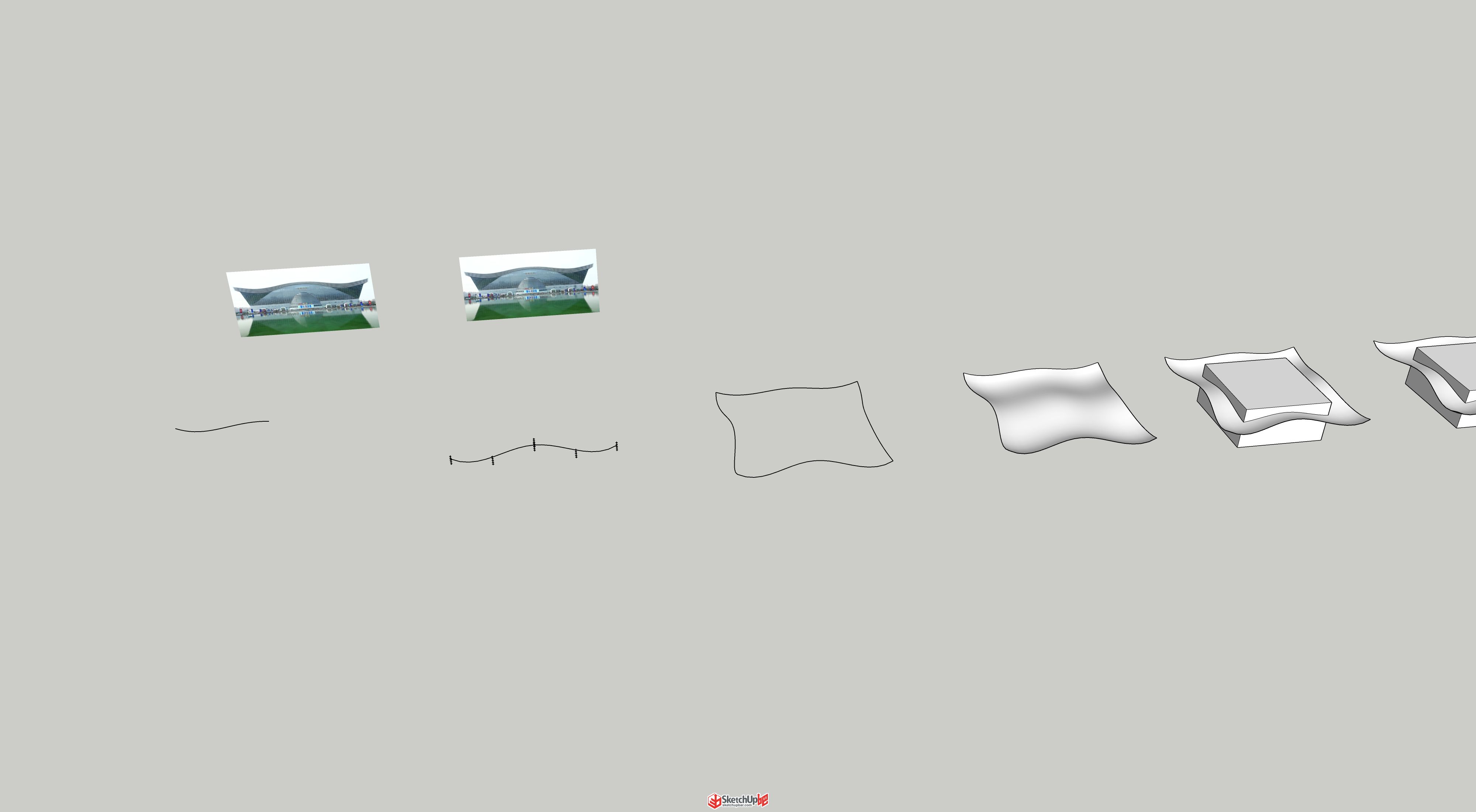

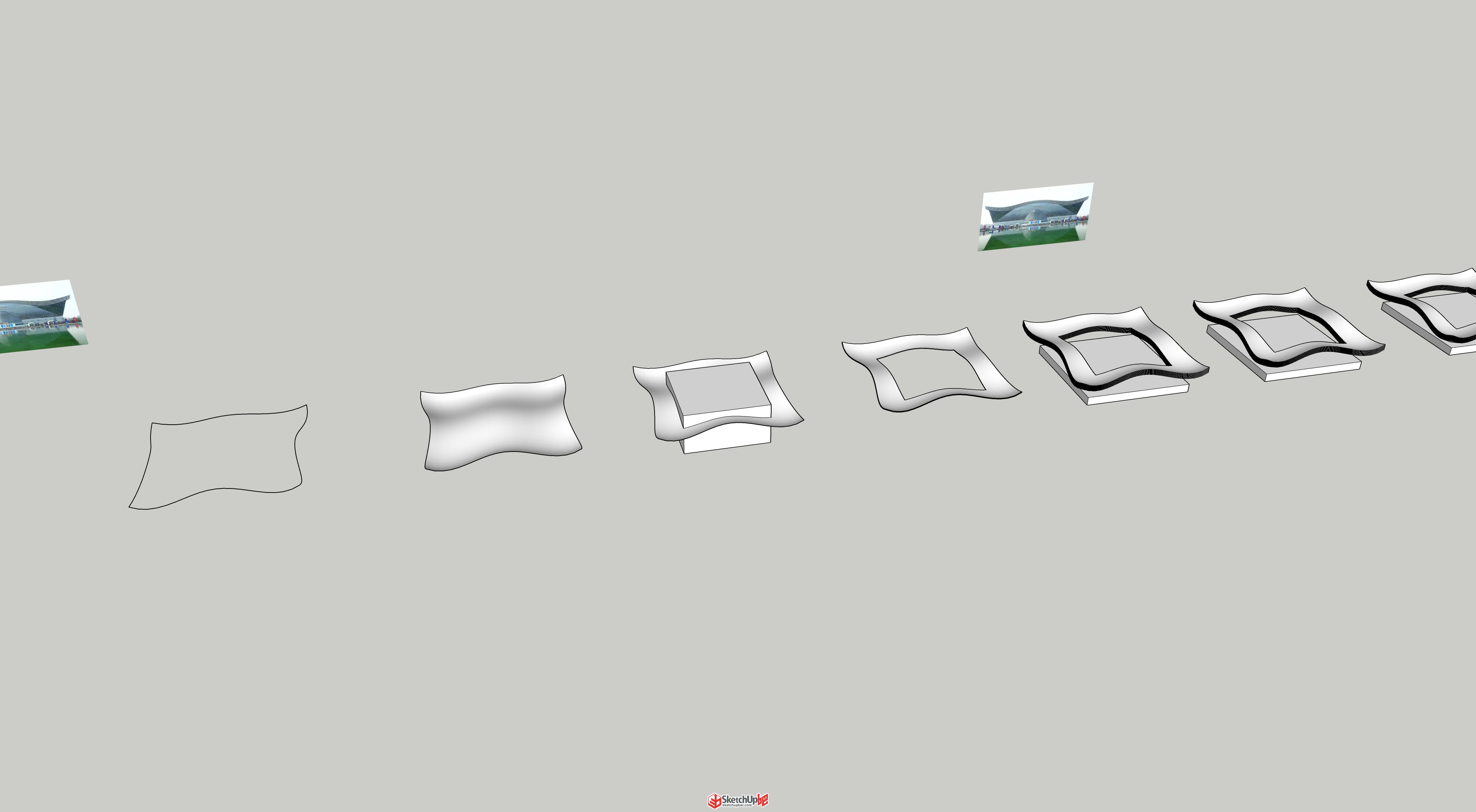

第一步是頂部曲線找型，利用貝茲曲線畫一半曲線，然后鏡像組合，焊接曲線即可！

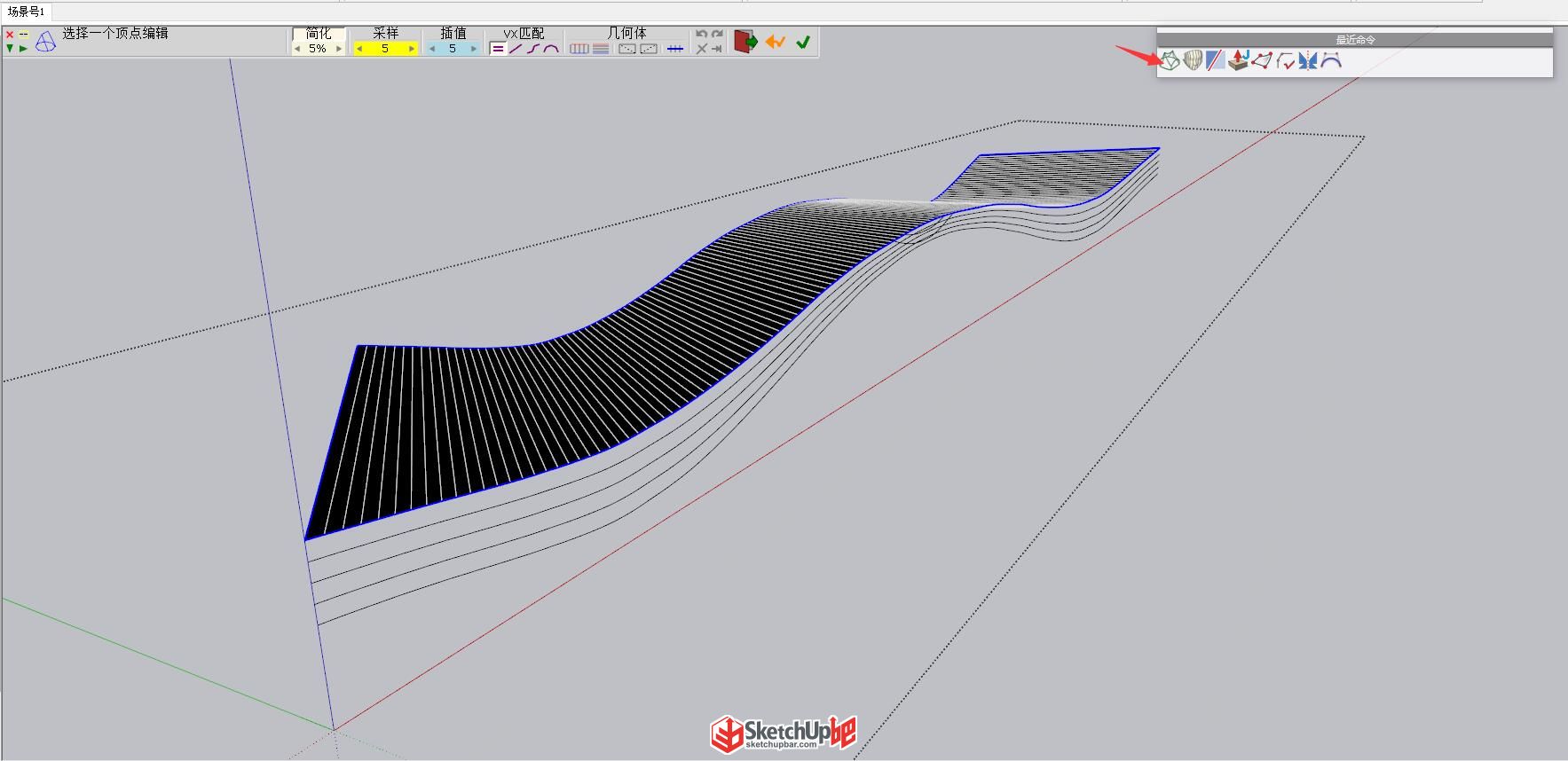

第二步，用FFD變形命令，將曲線進行偏移，然后旋轉4次，移動拼接成一個封閉的曲線，使用四邊曲線放樣工具得到異形曲面

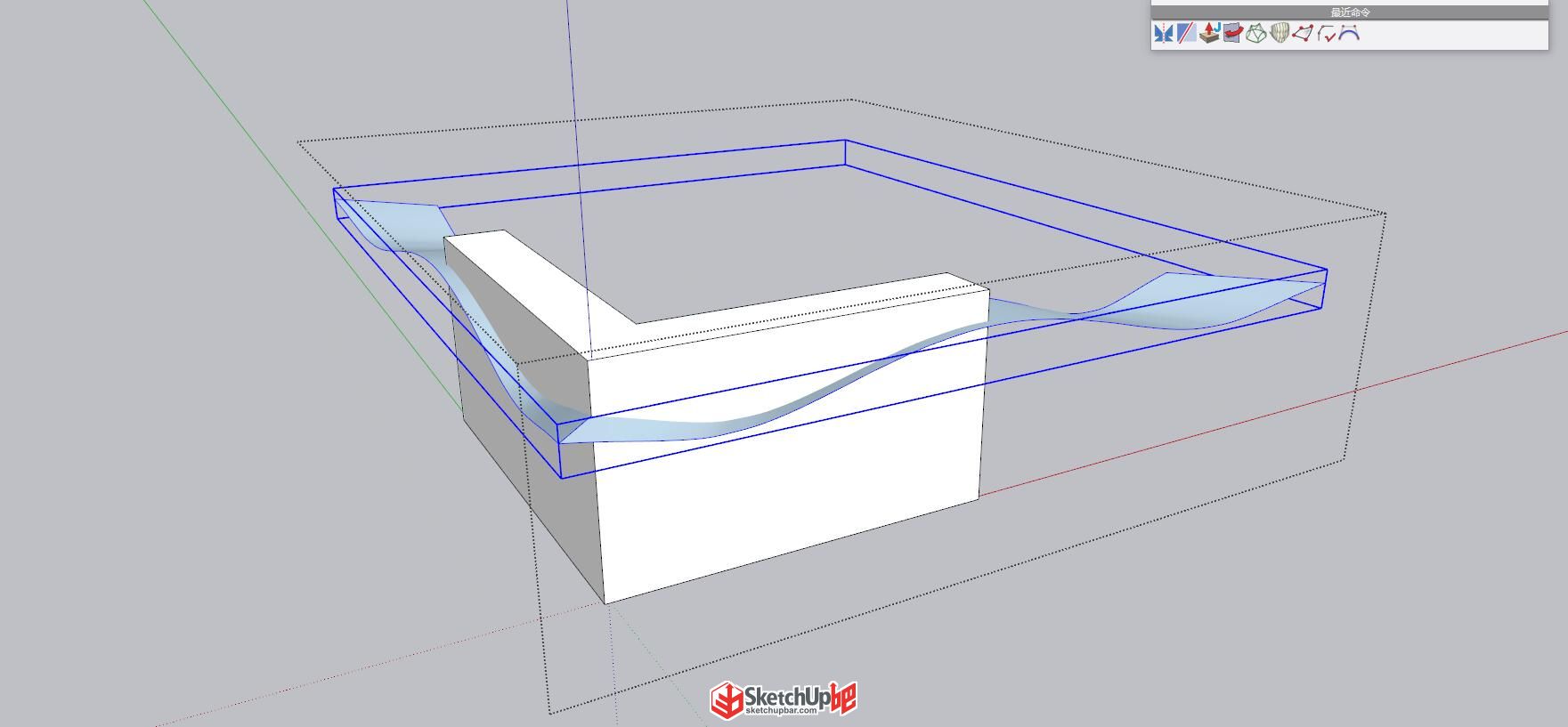

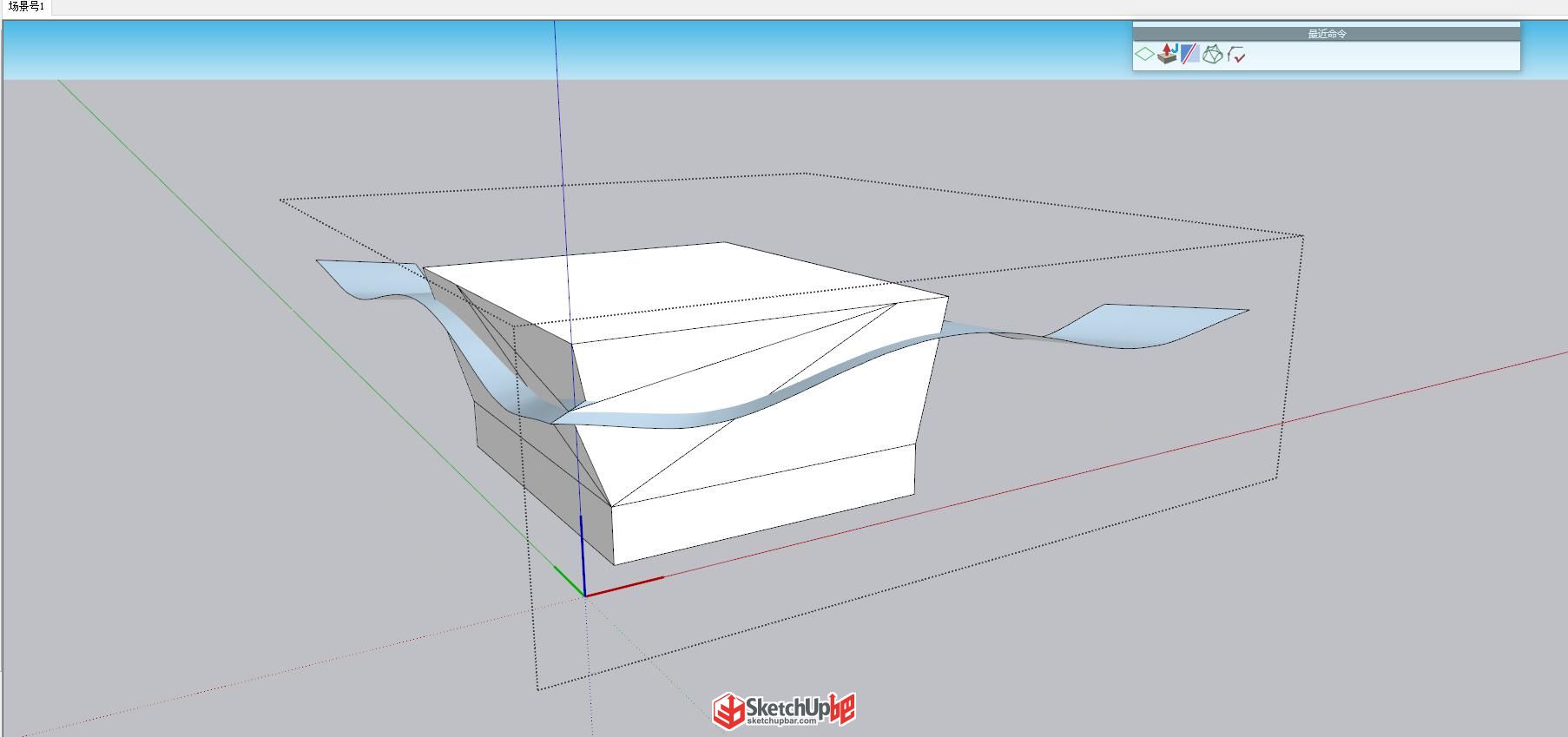

第三步，在中央建立一個矩形，擠出后，和異形曲面進行模型交錯，交錯后刪除中央的部分，得到修剪后的形體，存組

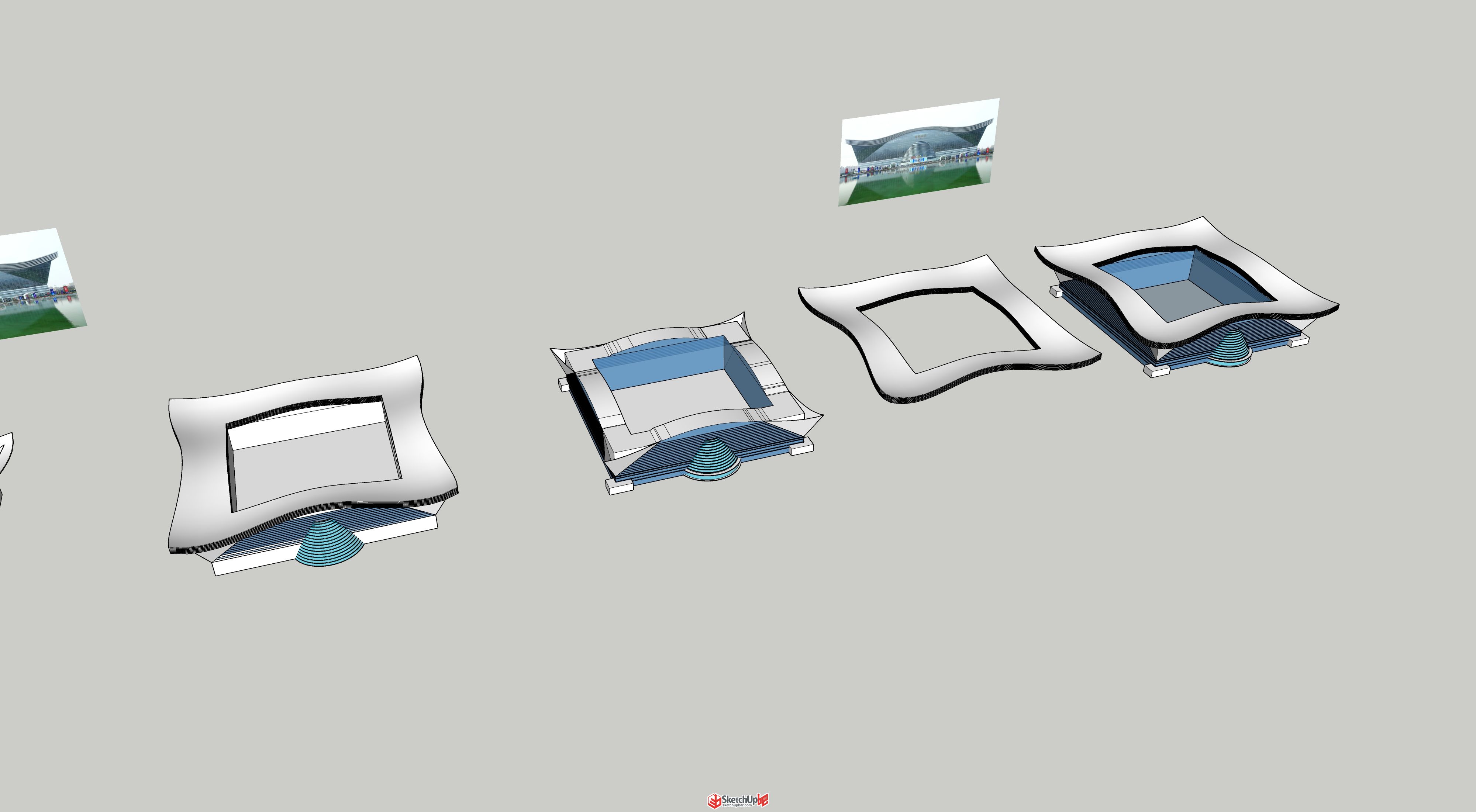

第四步，修剪后，使用超級推拉工具對面進行Y軸方向偏移推拉，拉出厚度，然后向下陣列復制形體，然后整體打組，在進行變形微調，可以使用FFD也可以使用SU自己帶的變形縮放工具；

第5步，制作下面的部分，其實下面的部分比較繁瑣，難度一點也不大，就是過程比較多，主題結構制作完后，然后需要進行一次模型修剪，因為擠出的物體是方正的，而頂部的結構是曲面的，所以為了更好的結合，進行必要的模型交錯是很有必要的；最后使用了曲線放樣命令制作弧形玻璃大門結構，使用了線轉方柱制作了建筑方形的圍腰部分，

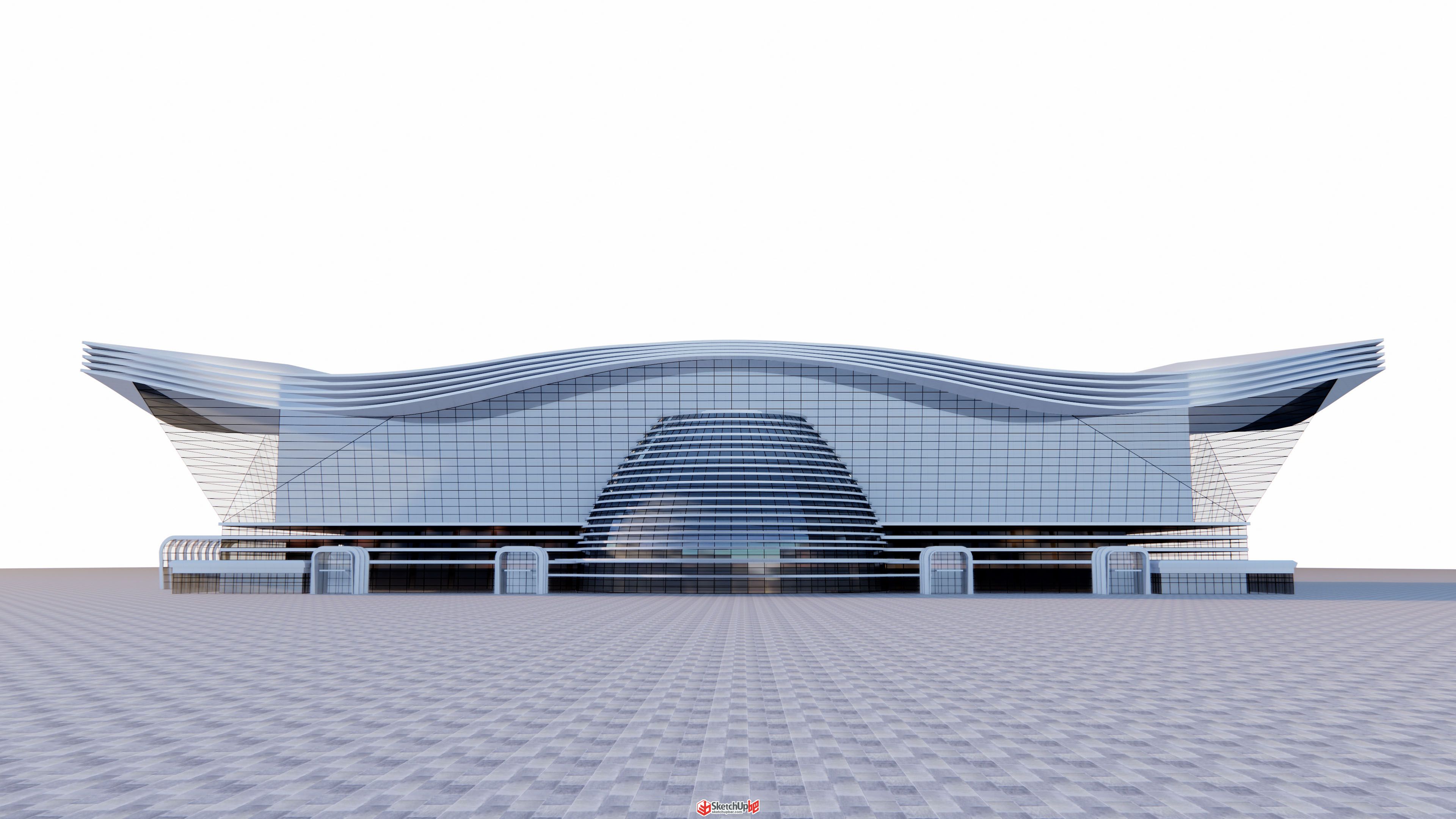

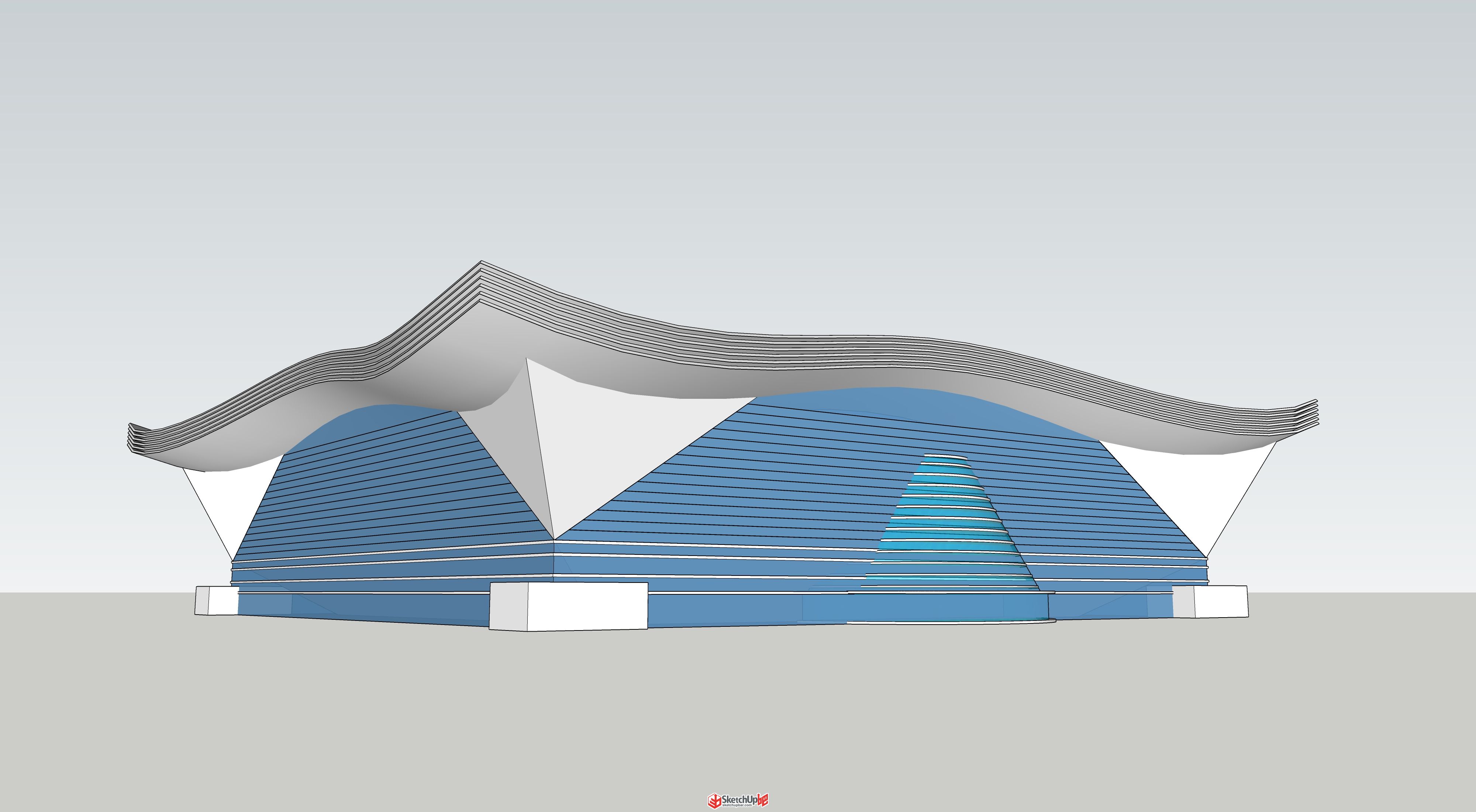

透視圖

鳥瞰圖

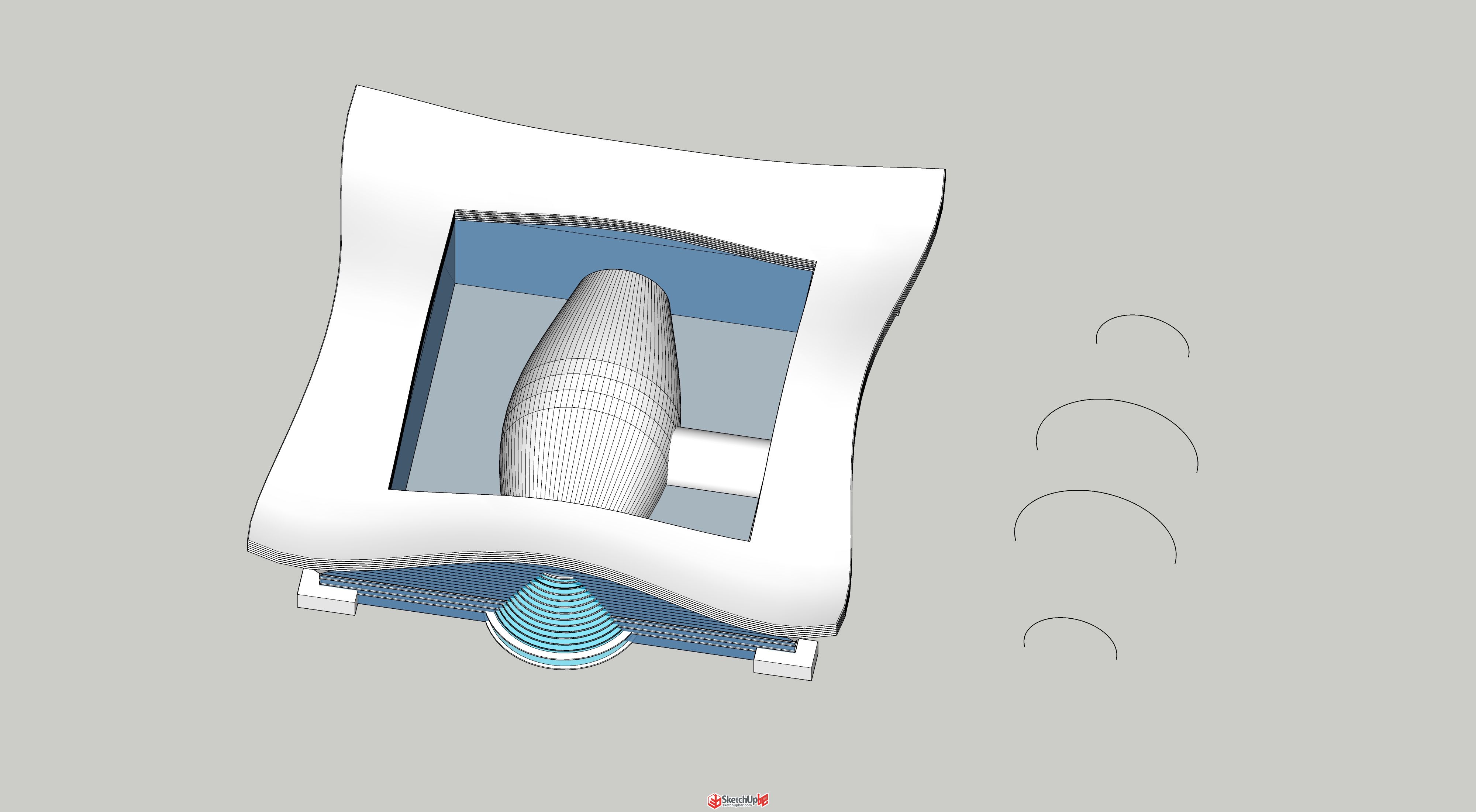

補充一張中間結構模型，這個很簡單，使用了曲線放樣工具，直接放樣就可以得到！

玻璃幕墻的部分沒有制作，因為這個制作太繁瑣了，我主要是想表達主要結構制作思路，其實這個模型，我用犀牛參數化來做，更快，更準確，因為實際放樣的時候，SU是存在線段的不連續問題，所以很多時候存在很大的誤差，而犀牛制作就是相當?shù)木珳?zhǔn)，大家了解思路就可以了，這是制作完成的模型，上傳上來供大家參考！ 成都環球中心.rar (1023.97 KB, 下載次數: 22)

2022-11-22 16:43 上傳

點擊文件名下載附件

可以可以，學習學習

美的的       羨慕的目光

關于頂部的弧形結構，我還要補充一下，這個異形結構實際上是做了輕微不均勻的變形的，仔細觀察才能看出來，如果在開始的時候分別創建5條線條在微調，分別創建曲面，再按照我的那個制作思路制作5次異形曲面后放樣在進行模型修剪，這樣是可以制作的比較準確的，只是慢了一點，花費的時間多一點，當然還可以使用曲面偏移工具，直接在曲面上進行偏移少許，然后使用超級推拉在拉出來，也能達到最好的效果，但實際上我制作的時候，由于只花費了大概1個多小時，并未考慮這些狠多細節的地方，所以大家實際制作的時候，可以根據詳細的制作要求，在完善細節！

想做，學習學習。

關于頂部的弧形結構，我還要補充一下，這個異形結構實際上是做了輕微不均勻的變形的，仔細觀察才能看出來，如果在開始的時候分別創建5條樣條曲線在進行FFD微調，再分別創建曲面，還是再按照我的那個制作思路制作5次異形曲面后放樣在進行模型修剪，這樣是可以制作的比較準確的，只是慢了一點，花費的時間多一點，但實際上我制作的時候，由于只花費了大概1個多小時，并未考慮這些很多細節的地方，所以大家實際制作的時候，可以根據詳細的制作要求，在完善細節！犀牛的參數化是能精準控制這些數據的，所以制作這個單體建筑很簡單，只要思路正確，無非就是多花時間的問題！

學習了，學習了！

羨慕     學習

觀摩是成為高手的捷徑!!

參考學習一下看看

可以，介紹的很細致

這么復雜的模型還沒有學會建呢

wangfan424519 發表于 2022-11-25 17:31
這么復雜的模型還沒有學會建呢

模型其實不復雜，我覺得在設計里面屬于比較簡單的，比較復雜的是里面的結構和玻璃幕墻設計，真正制作這個模型其實從思考到制作完成也就一會的時間，這個模型我是先從上面異形結構往下做，再從下面往上做起來，最后在進行簡單的模型交錯就得到了修剪后的形體，組合就得到最終的形體！在Su里面做這個模型確實是要用很多插件的，比如說FFD，貝茲曲線，曲線焊接，超級推拉，曲線放樣，線轉方柱等，這些插件都是Su快速建模里面最基礎最常用的插件，你如果經常用就會非常熟悉，可能是因為我是會犀牛參數化，對算法特別敏感，所以反過來看這個模型，就會覺得這個模型真的特別的簡單，我認為比較難的模型是雙曲線的那種異性結構里面在嵌入曲面形體，那種模型用犀牛參數化算法來做，每天都要思考是用怎么算出來的，是要把人整瘋的！
