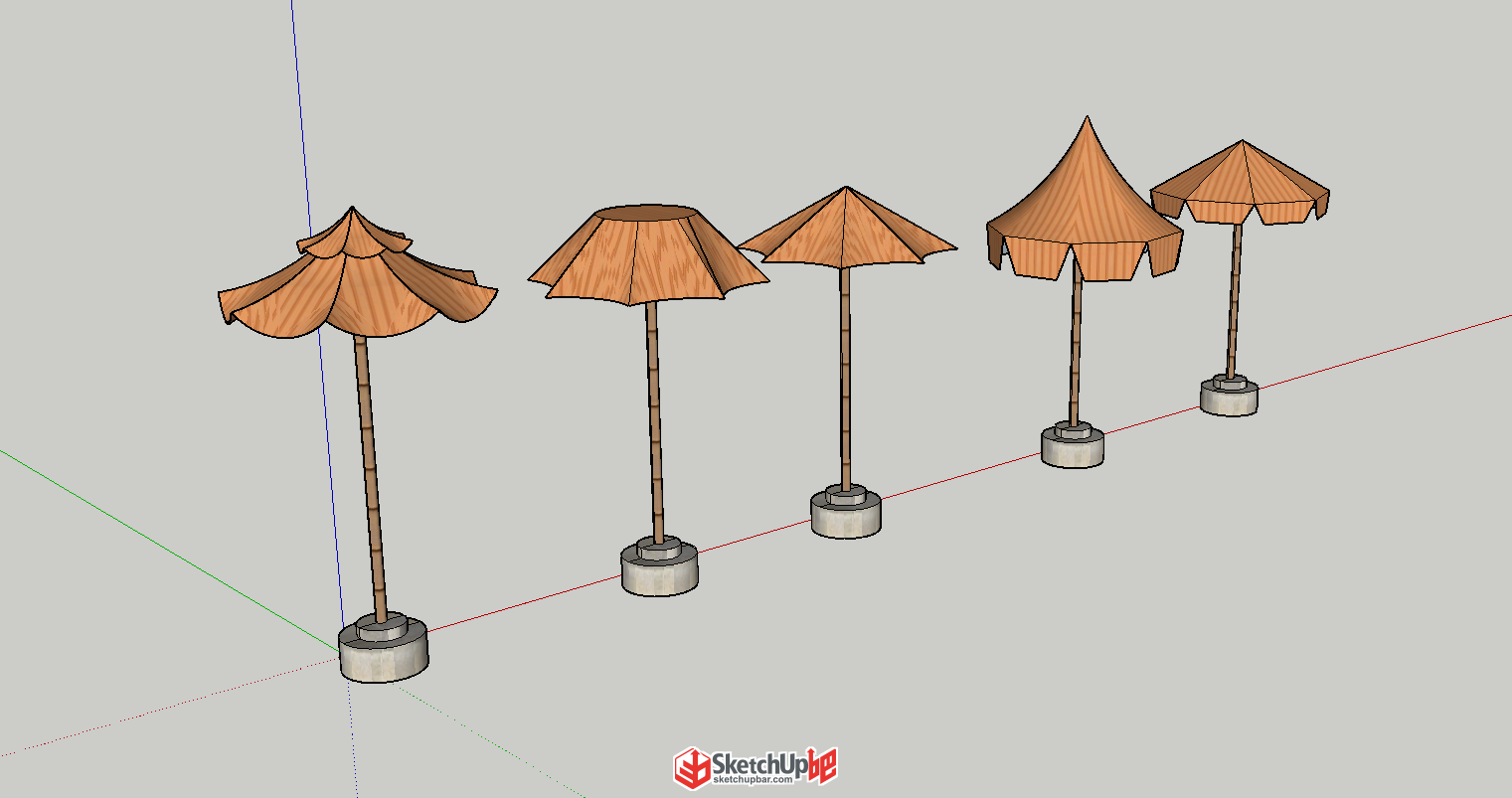

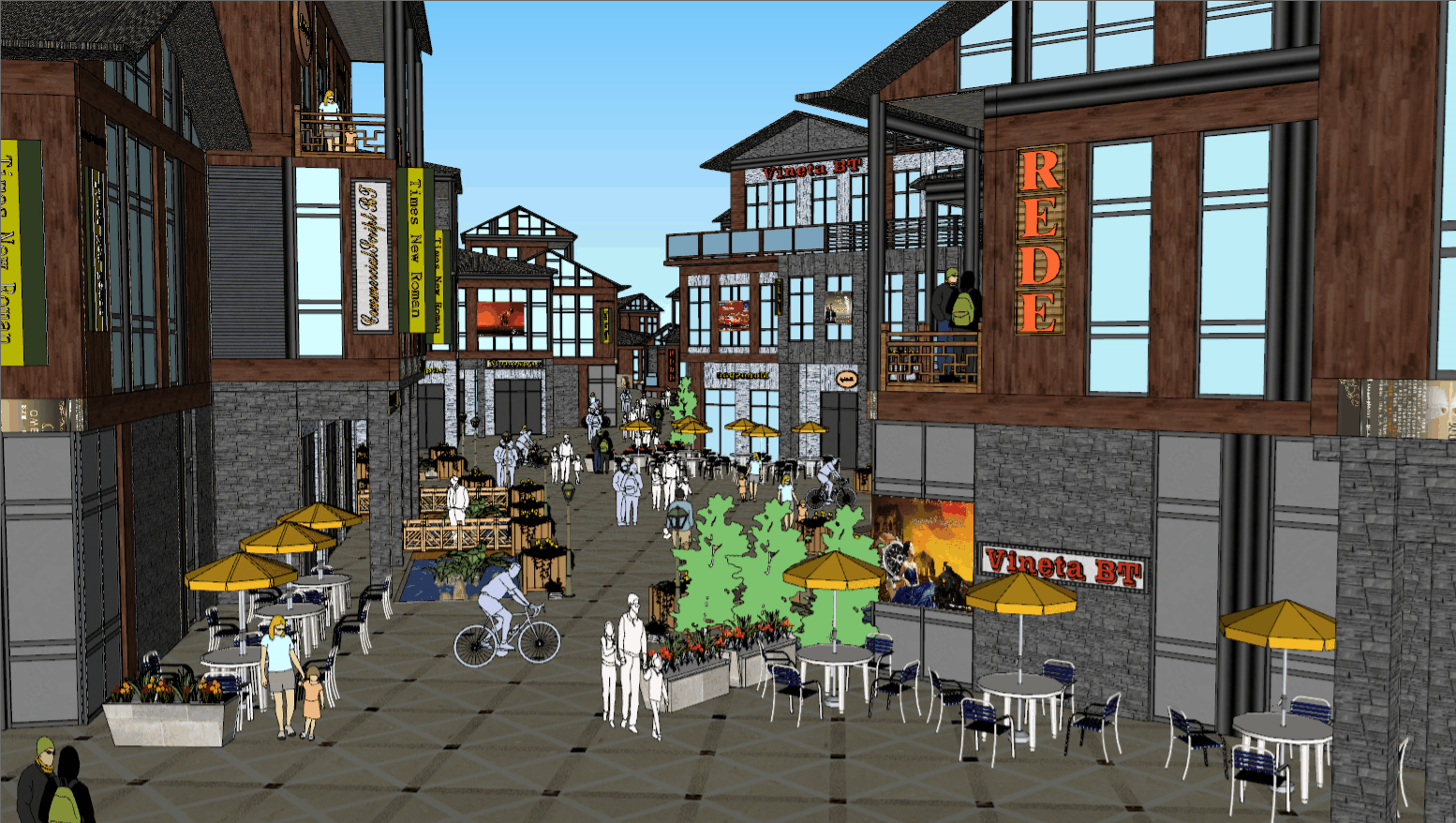

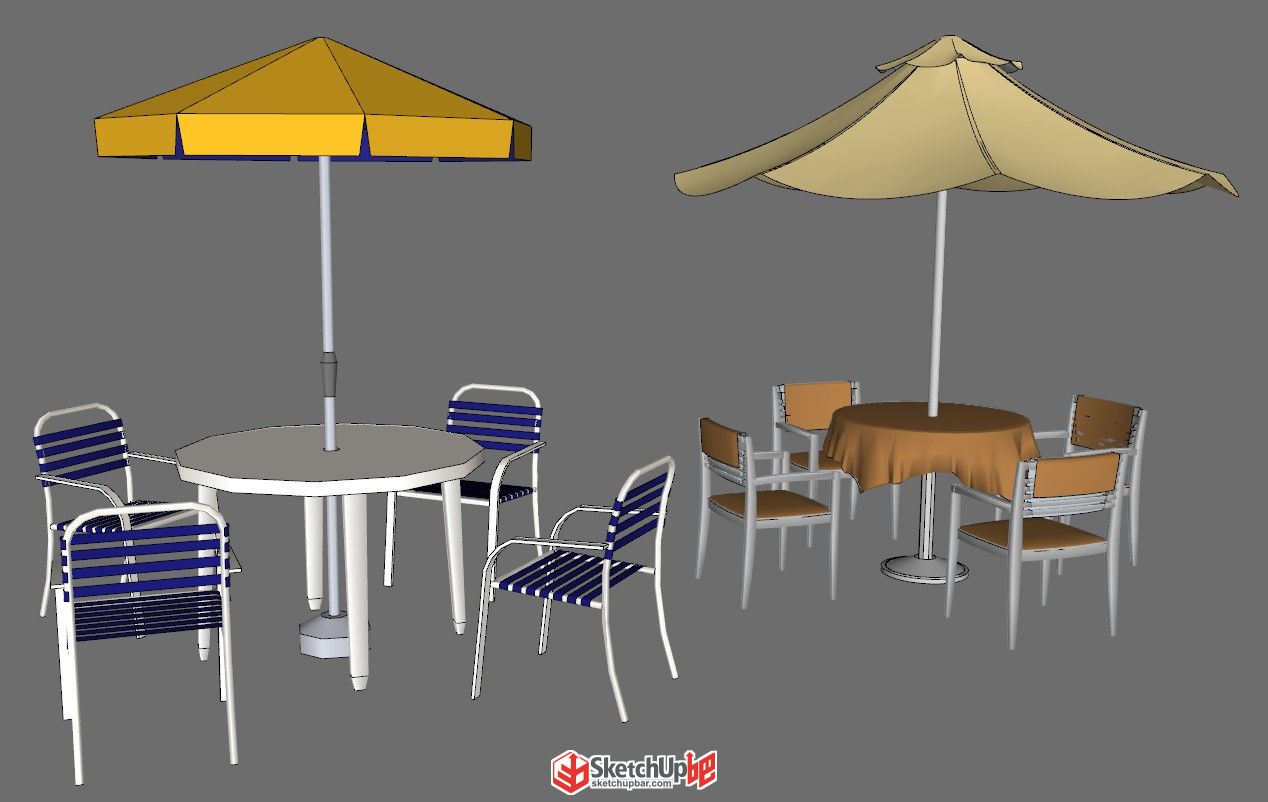

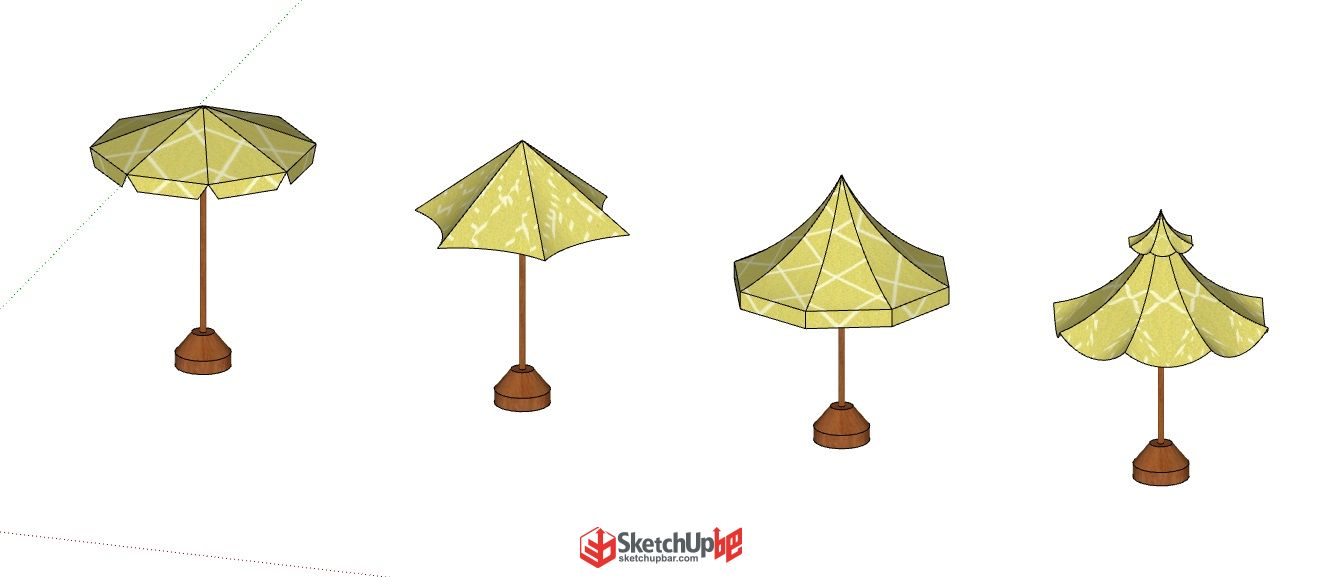

遮陽傘不同造型建模練習 作業案例截圖
下載附件
保存到相冊
2023-4-10 14:49 上傳
根據教程練習，使用沙盒繪和實體工具，制作流線型切片景墻。然后截圖發帖，把課后作業留言至此帖下交作業打個卡，小編將根據作業內容詳細度進行相應獎勵紅寶石和吧幣。 1、打卡包含：步驟描述圖文、成果圖，都做到的朋友，獎勵400個吧幣、2個紅寶石。 2、4月25日前作業回帖支持最多且作業質量高者額外獎勵300-500個吧幣、1-2個紅寶石。
活動時間： 2023年04月25日前 注：從2021年6月10日起，SketchUp吧積分大升級，吧幣數量已*100！
圖文講解

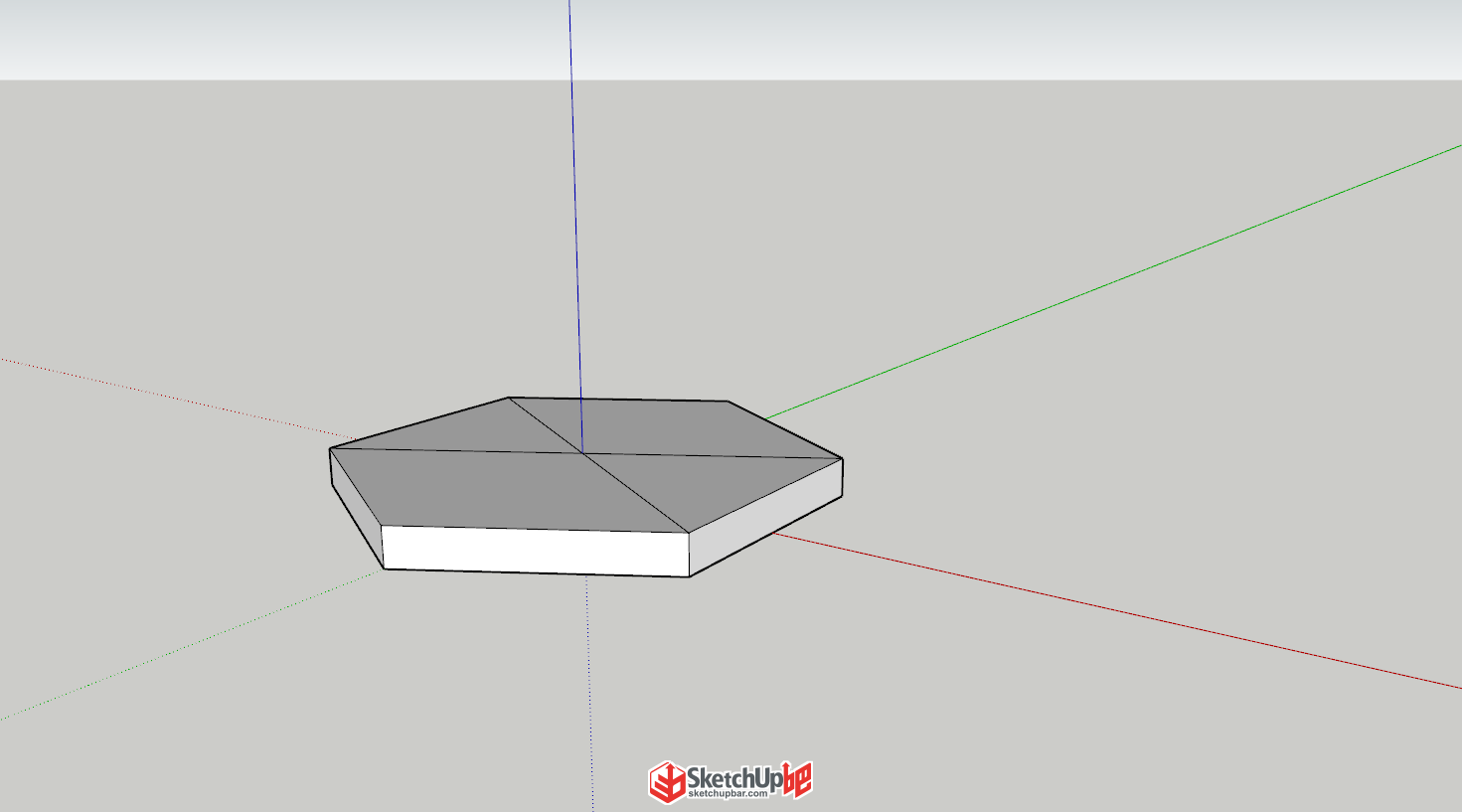

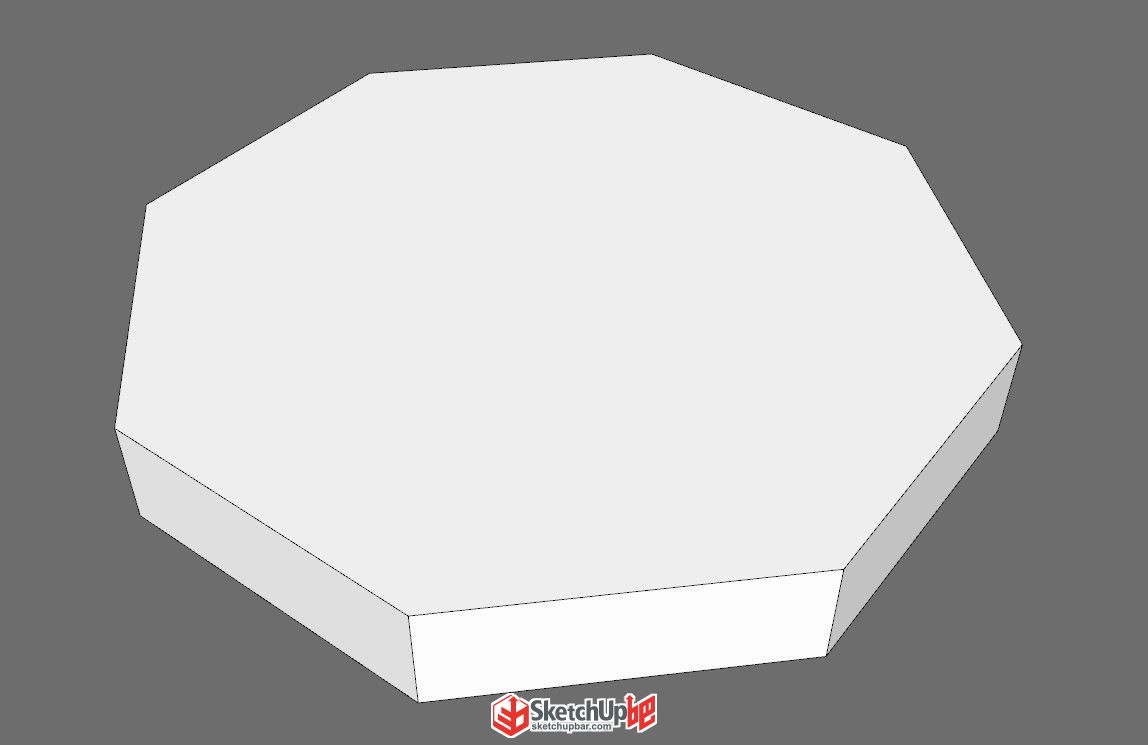

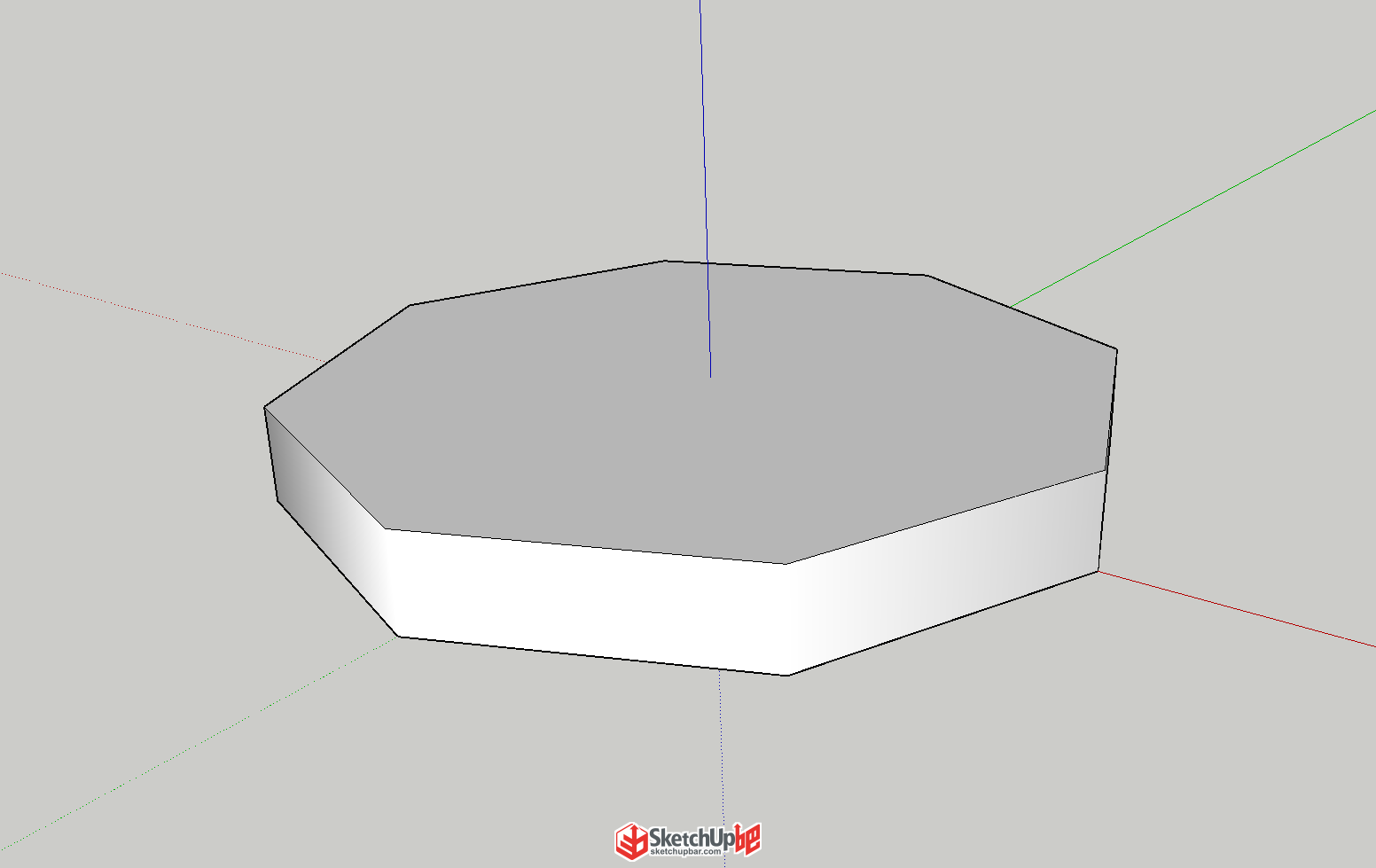

繪制一個半徑為800的圓，邊數為8，向上推拉厚度，選擇柔滑邊線
下載附件
保存到相冊
2023-4-10 14:50 上傳

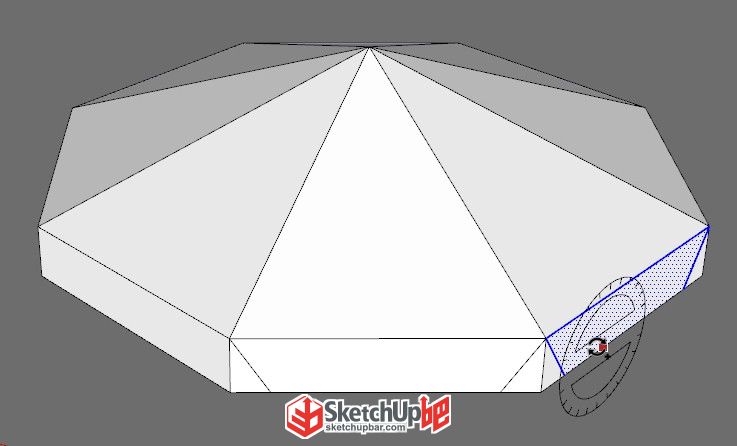

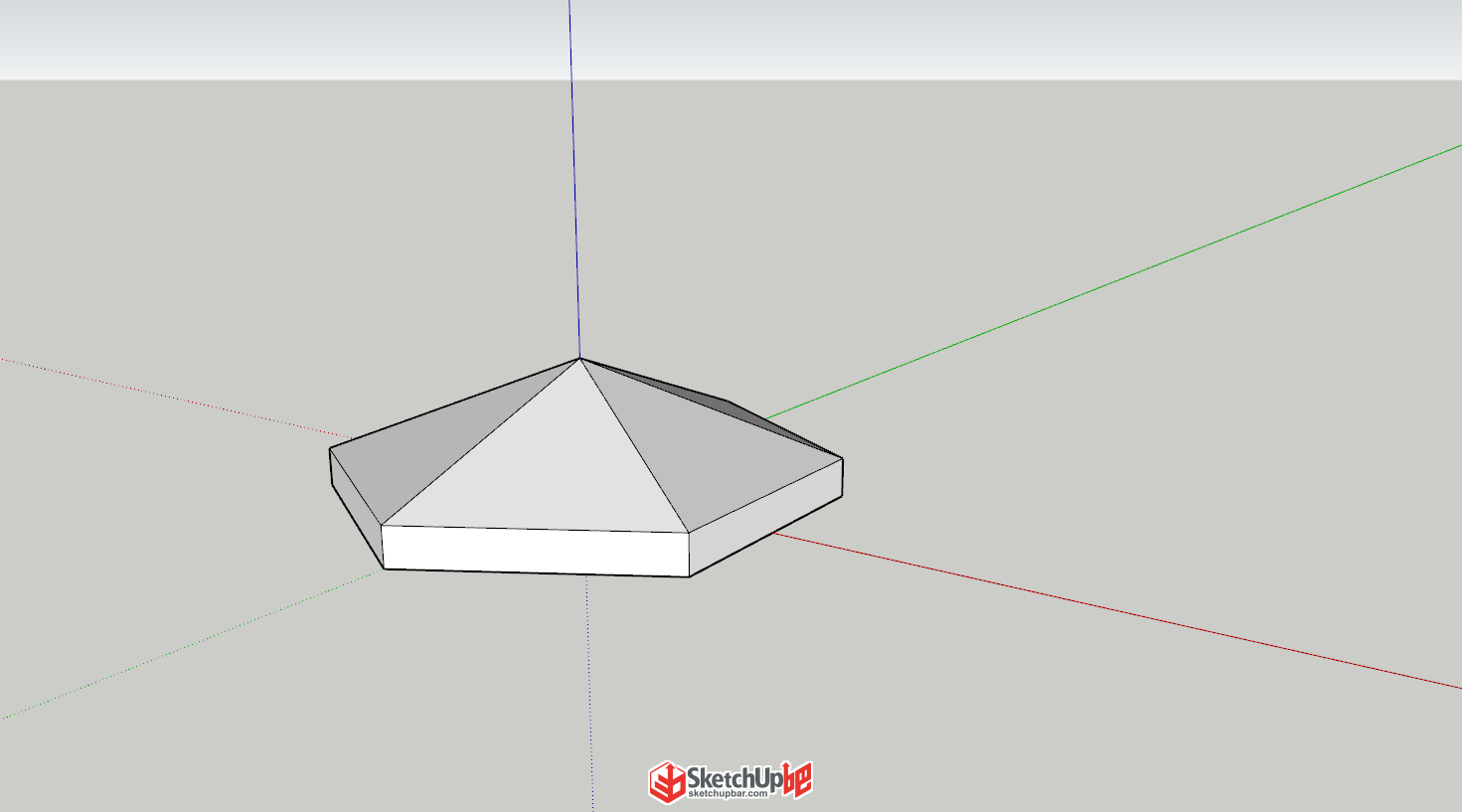

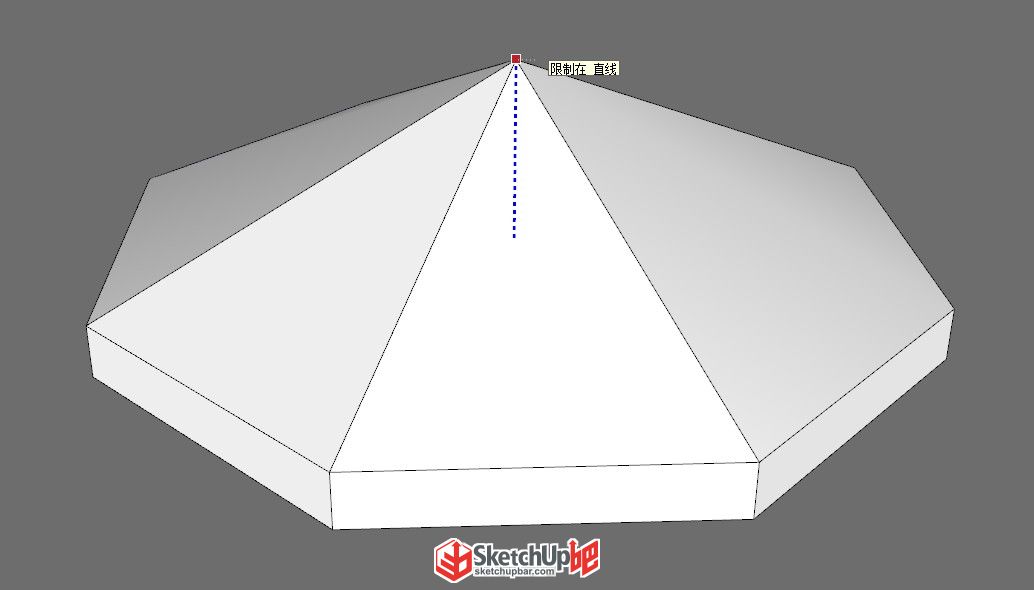

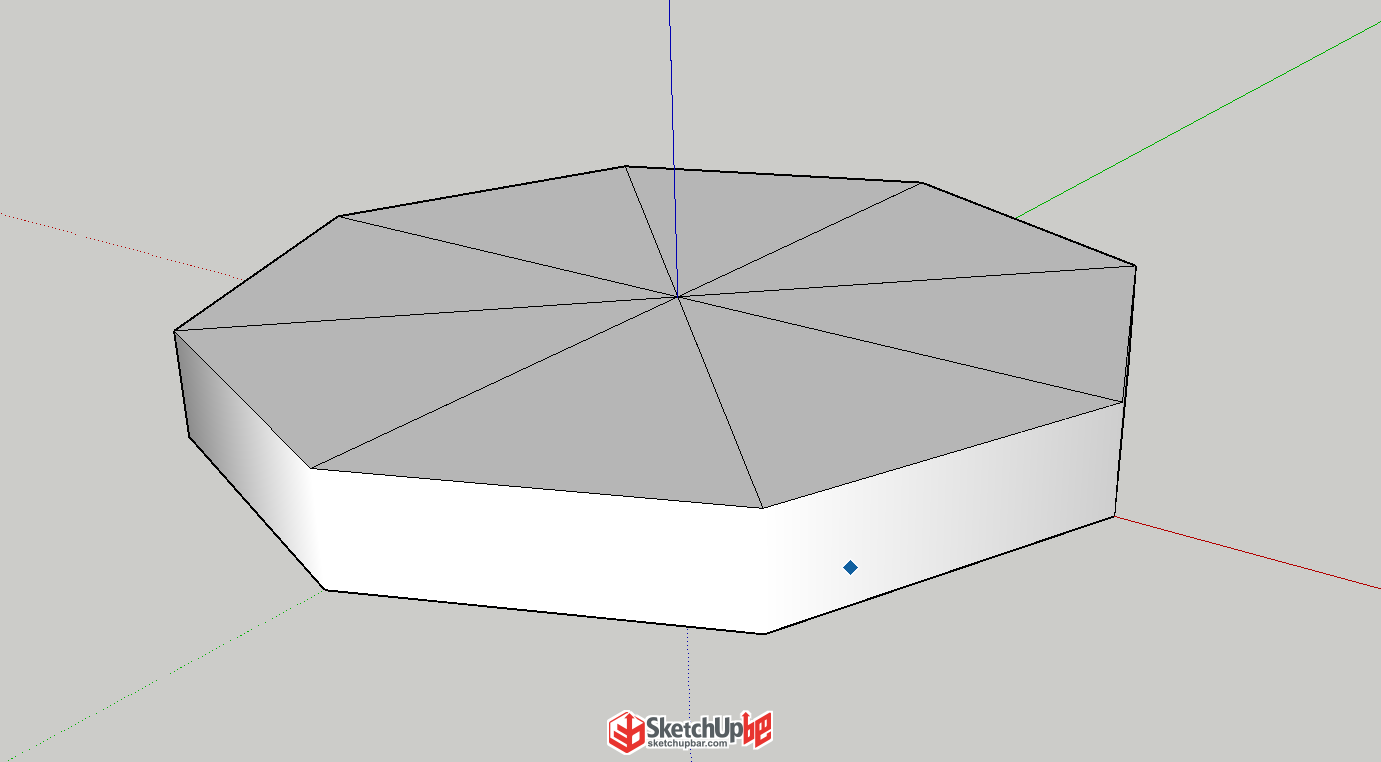

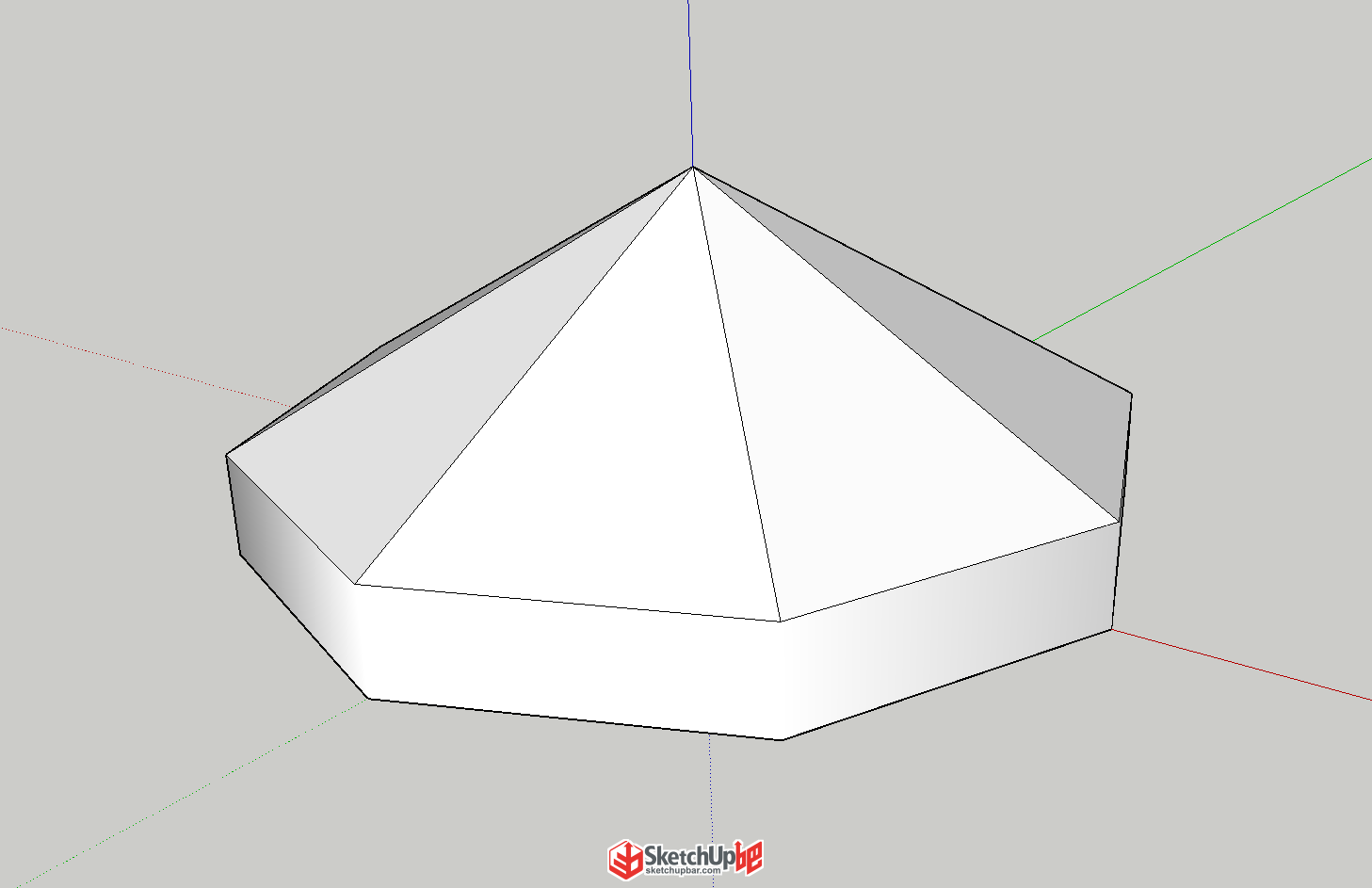

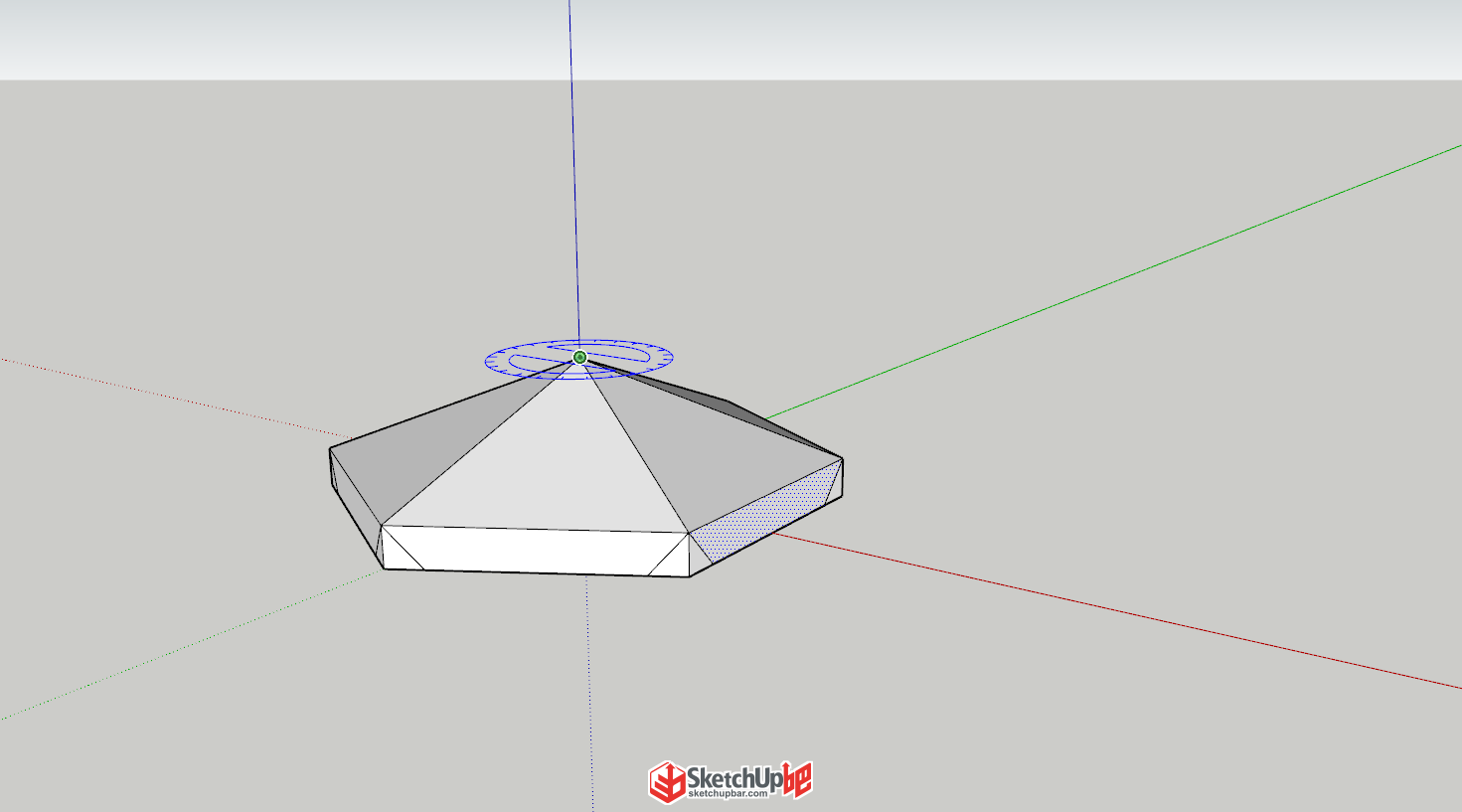

使用直線工具進行中心點連接，在未選中的狀態下使用移動工具，選取中心點向上移動
下載附件
保存到相冊
2023-4-10 14:50 上傳

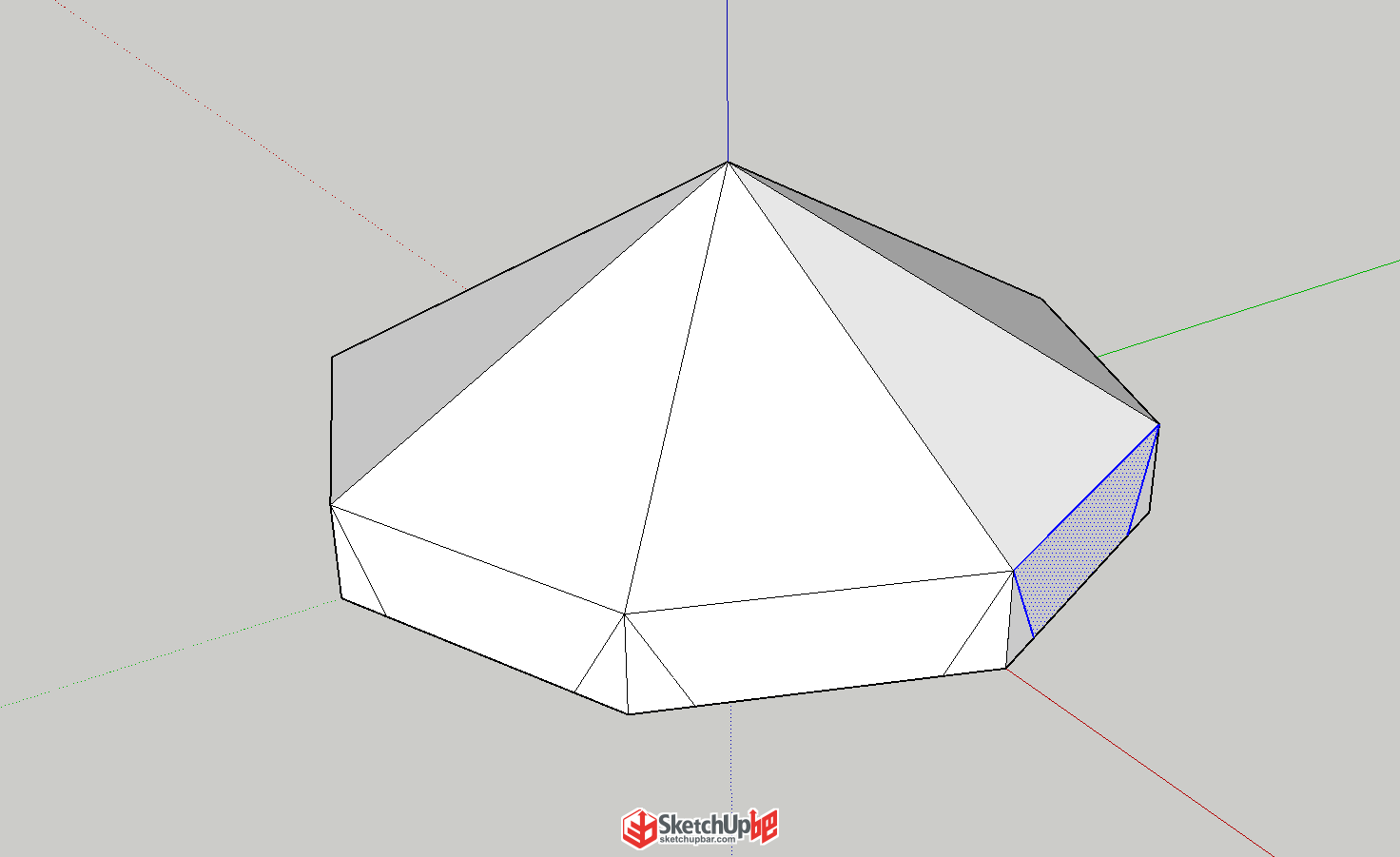

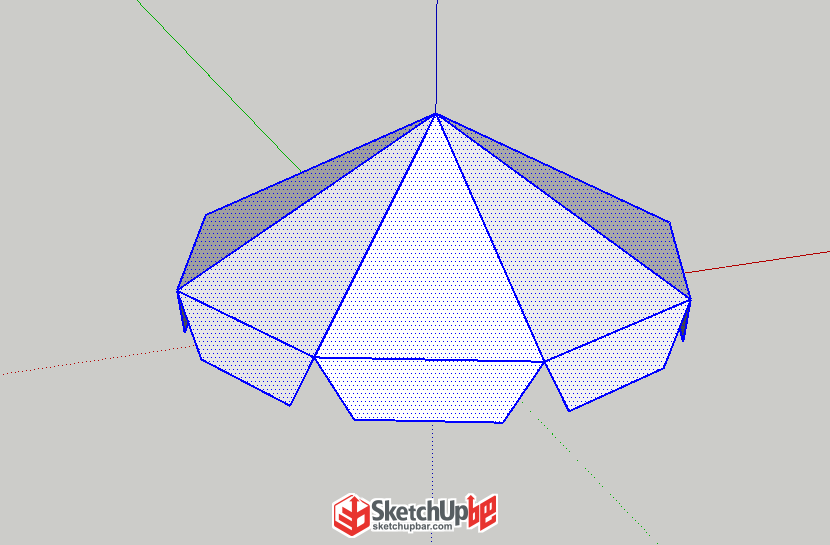

使用直線工具繪制下垂的部分，選中進行旋轉復制
下載附件
保存到相冊
2023-4-10 14:50 上傳

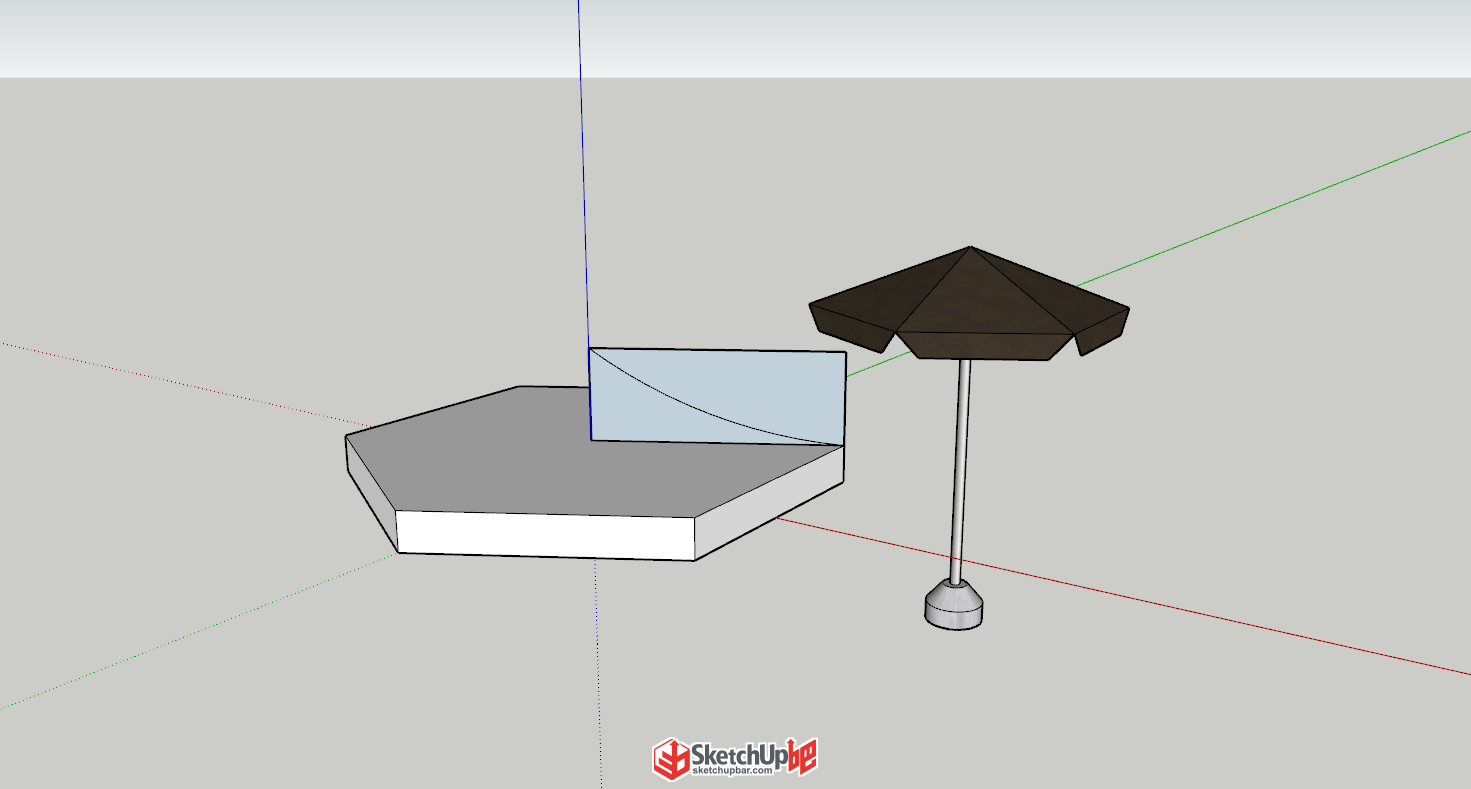

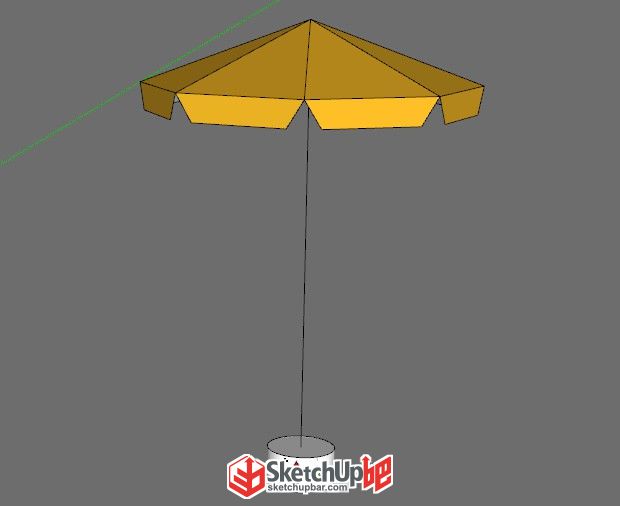

刪除多余的線面并添加材質，通過中心點向下畫線，繪制一個圓并向上推拉作為傘的底座部分，選擇圓柱上面的圓，按Ctrl進行中心縮放
下載附件
保存到相冊
2023-4-10 14:50 上傳

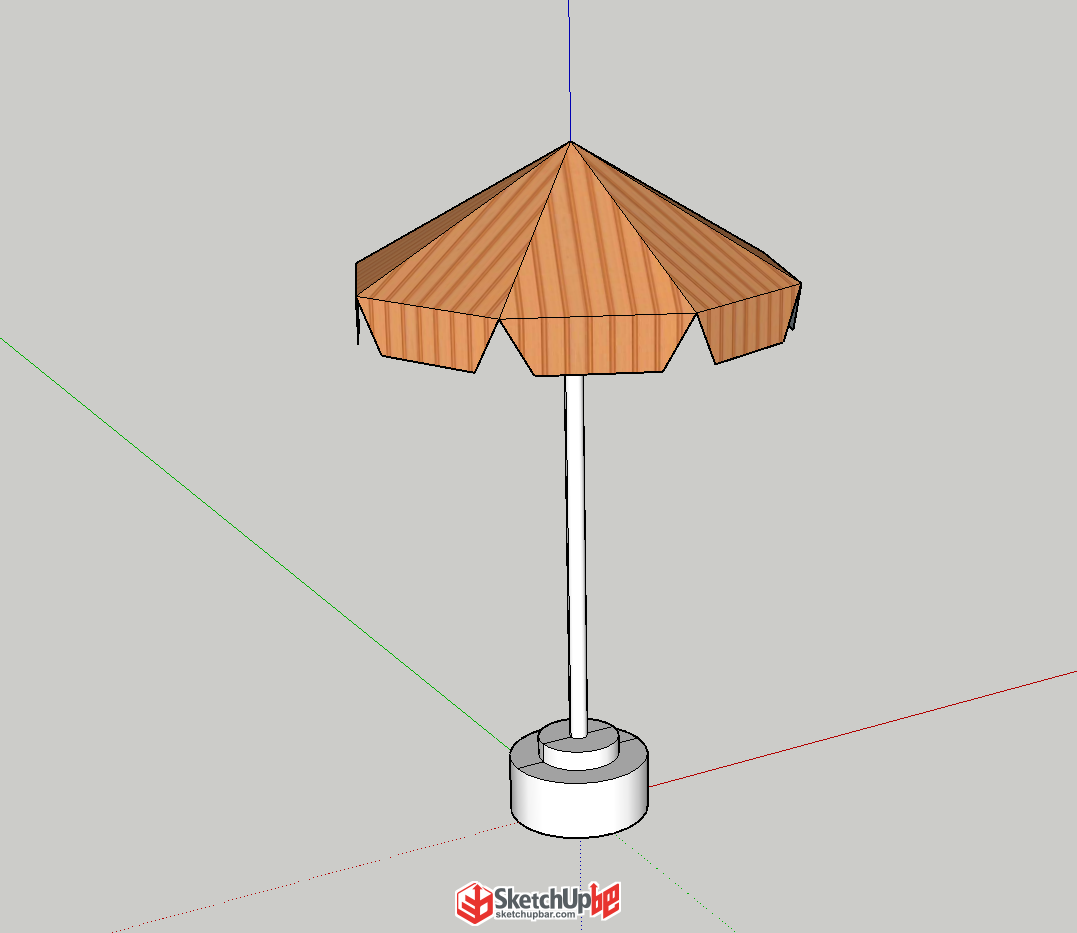

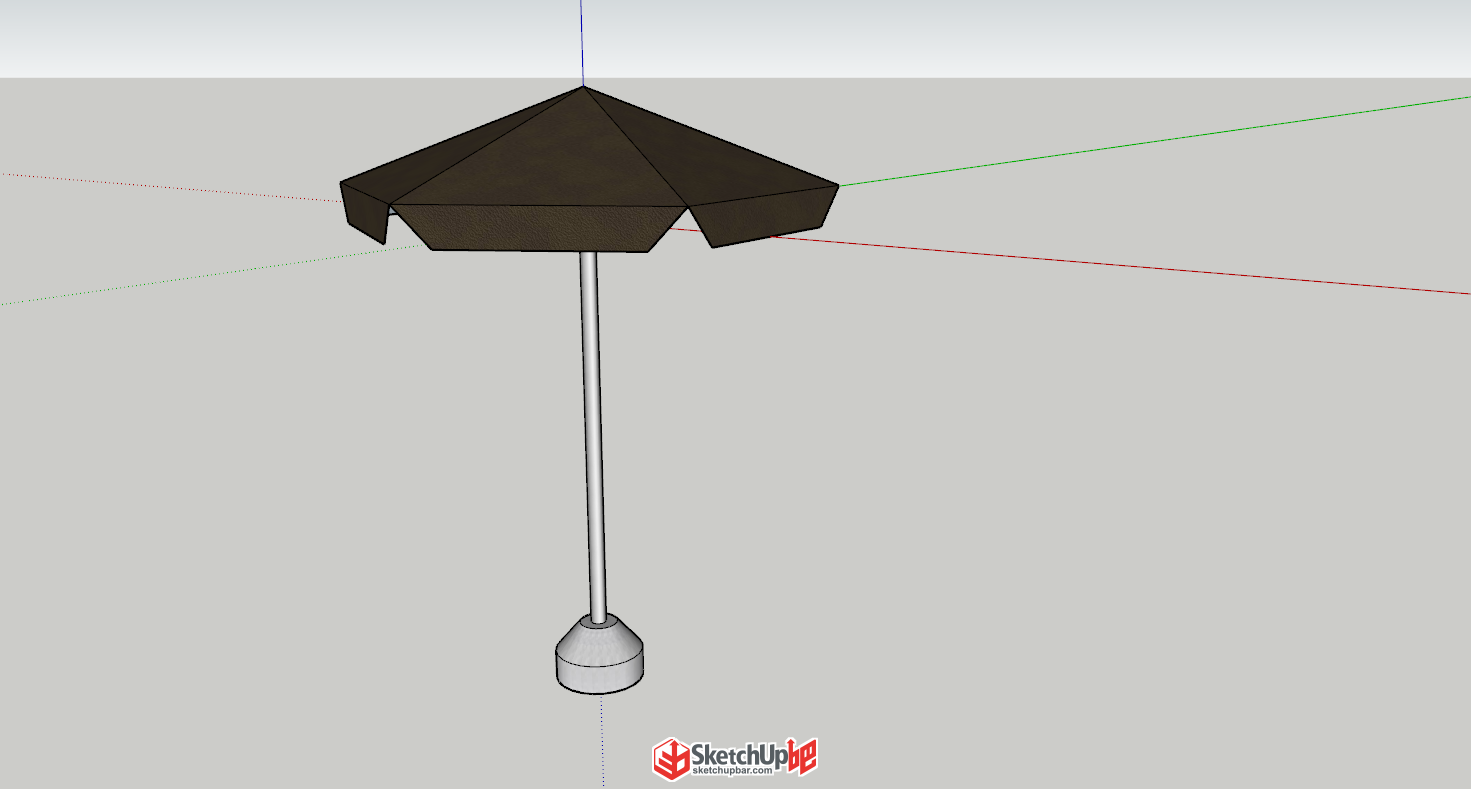

選擇面進行偏移，向上拉出支撐的桿子
下載附件
保存到相冊
2023-4-10 14:50 上傳

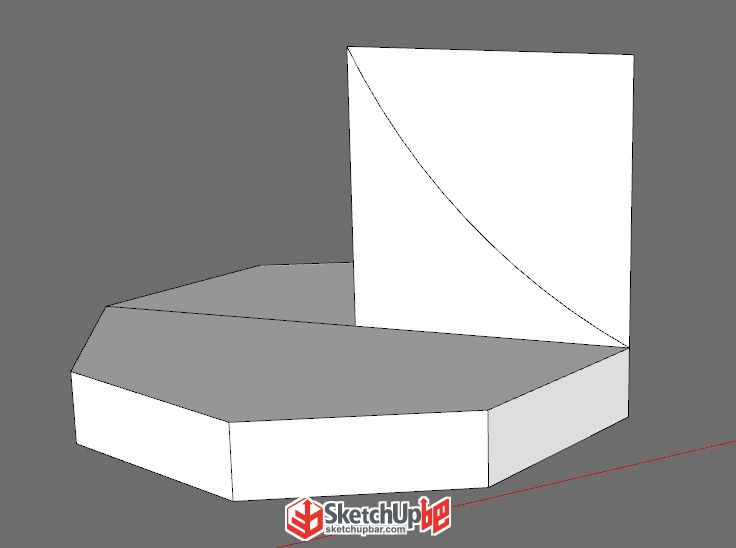

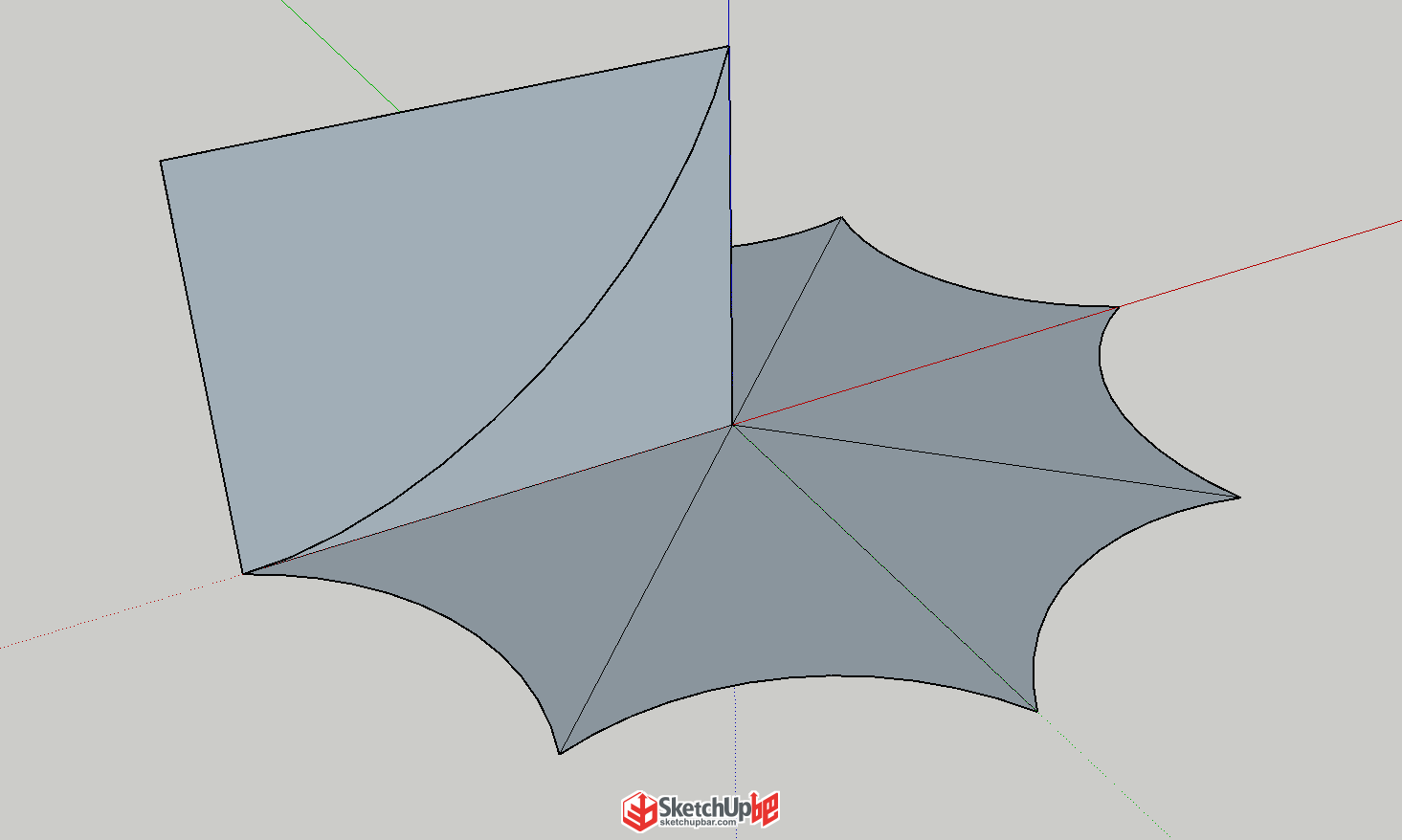

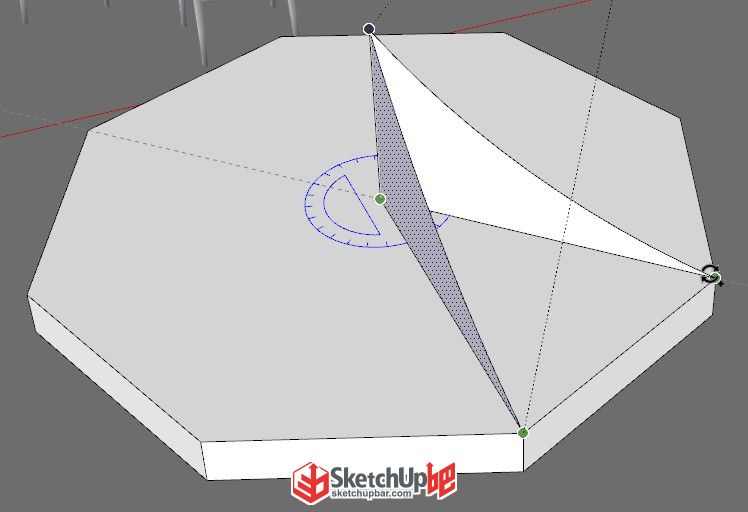

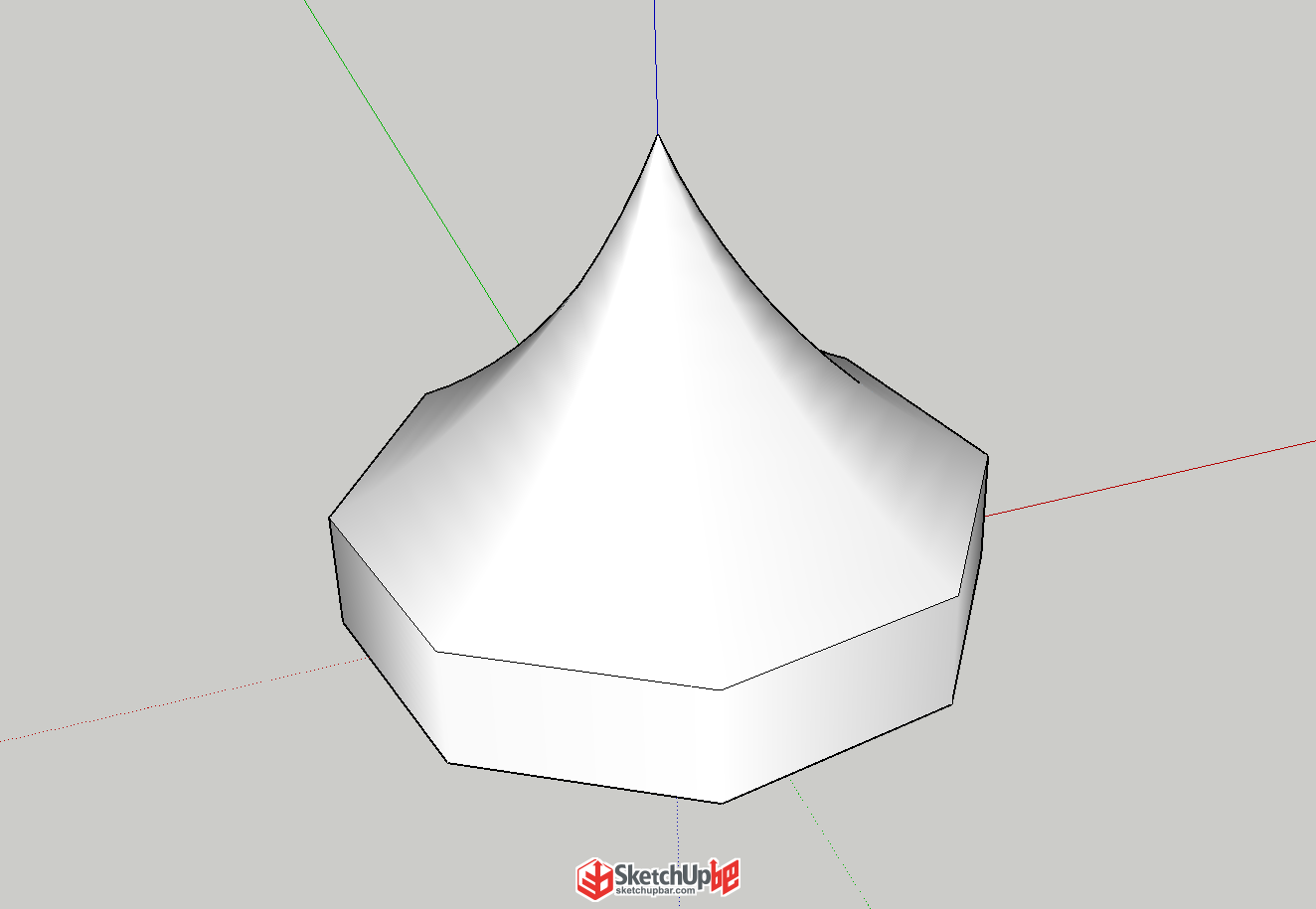

傘面是弧形的造型，先通過中心點繪制一個平面，在平面上畫一條弧線，刪除多余的線面，選中底面使用路徑跟隨，然后再選擇弧線的面就可以啦！
下載附件
保存到相冊
2023-4-10 14:50 上傳
下載附件
保存到相冊
2023-4-10 14:50 上傳

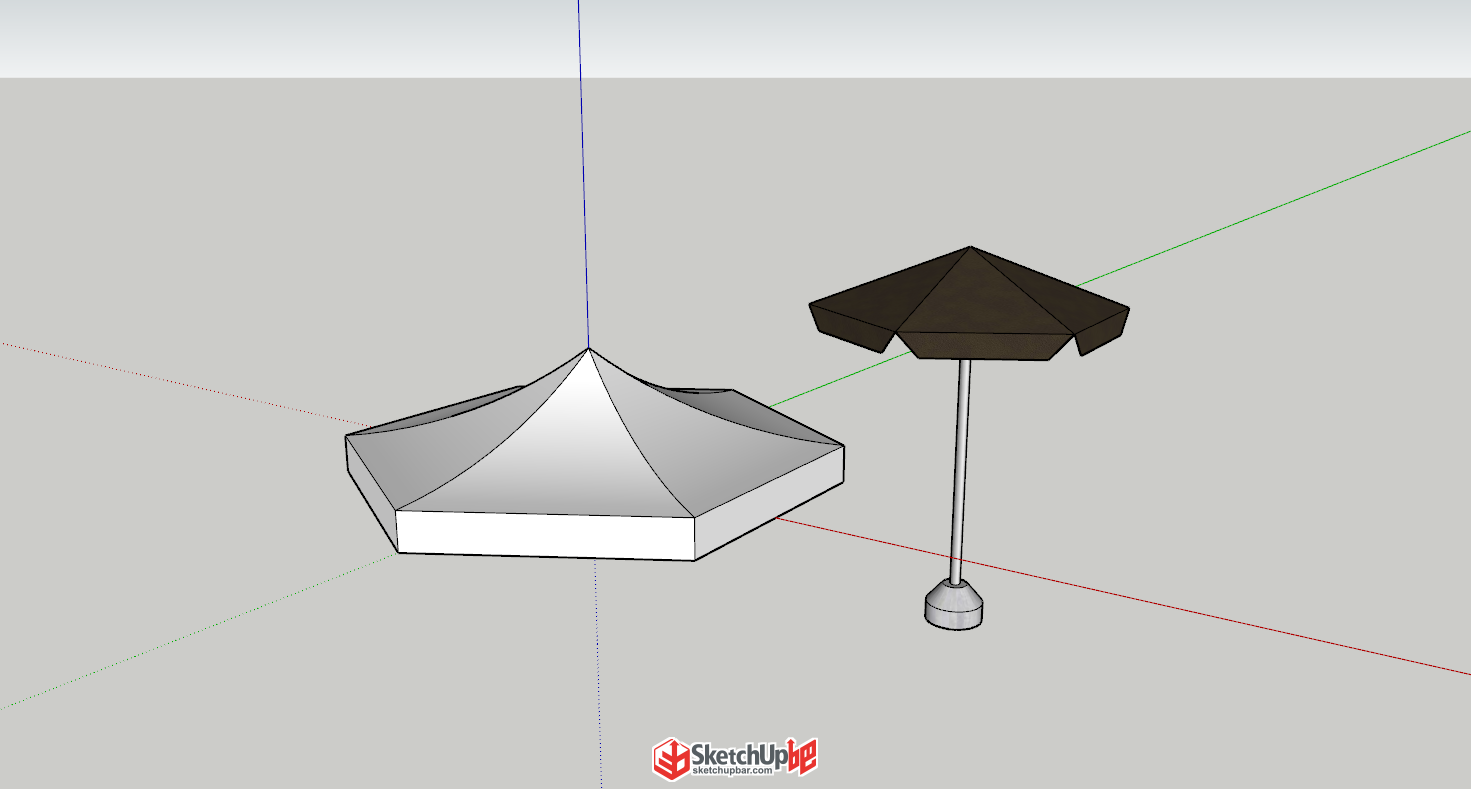

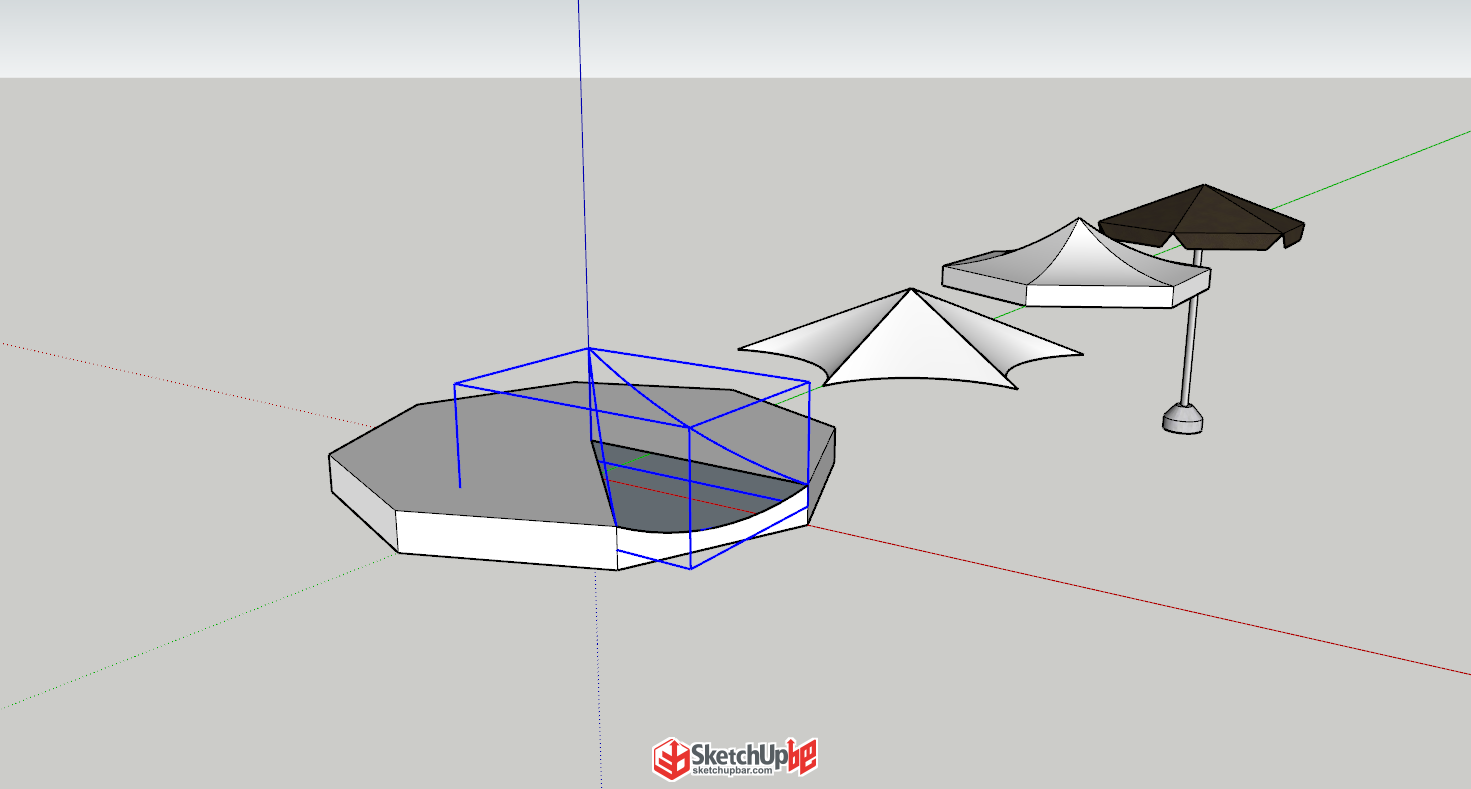

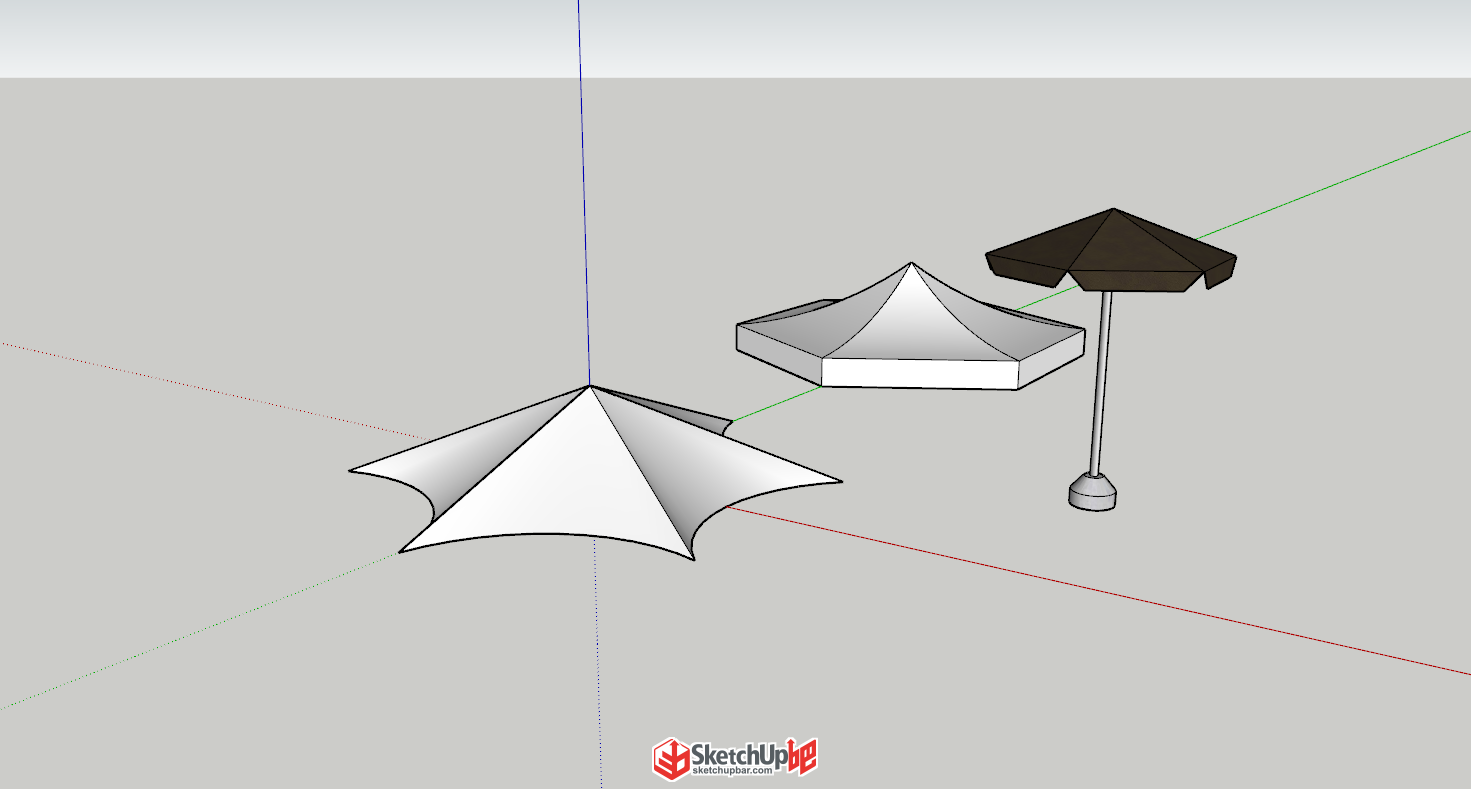

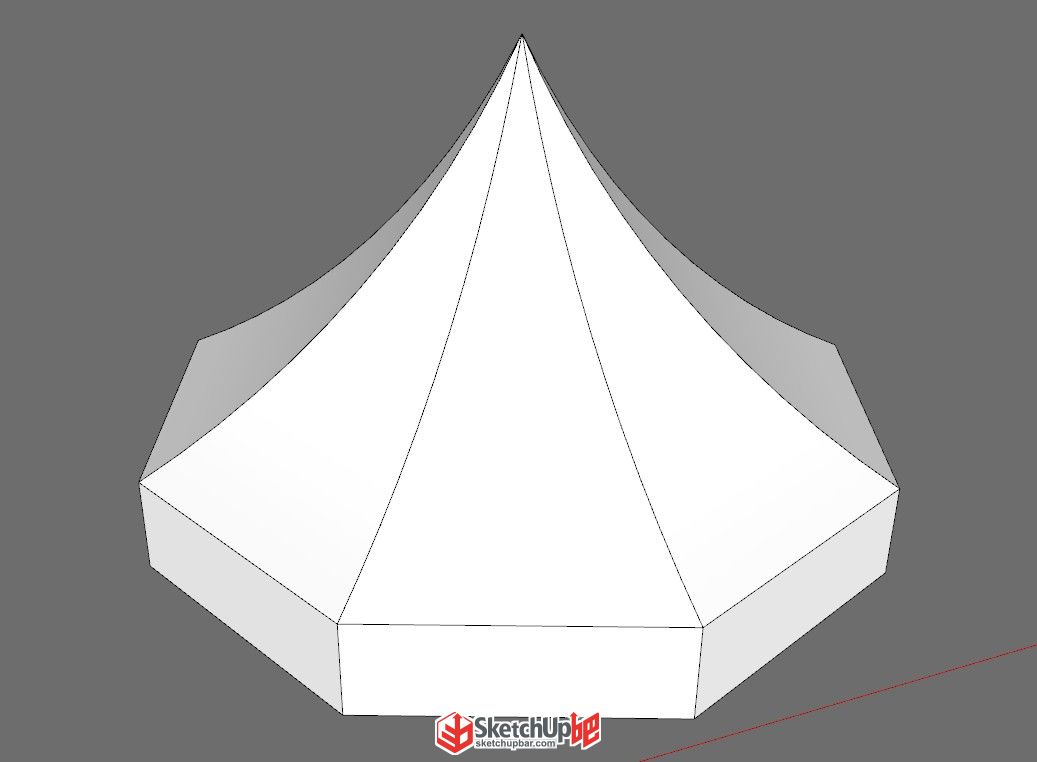

外邊線是弧形的造型，先繪制好平面，再移動中心點就完成了~
下載附件
保存到相冊
2023-4-10 14:50 上傳
下載附件
保存到相冊
2023-4-10 14:50 上傳

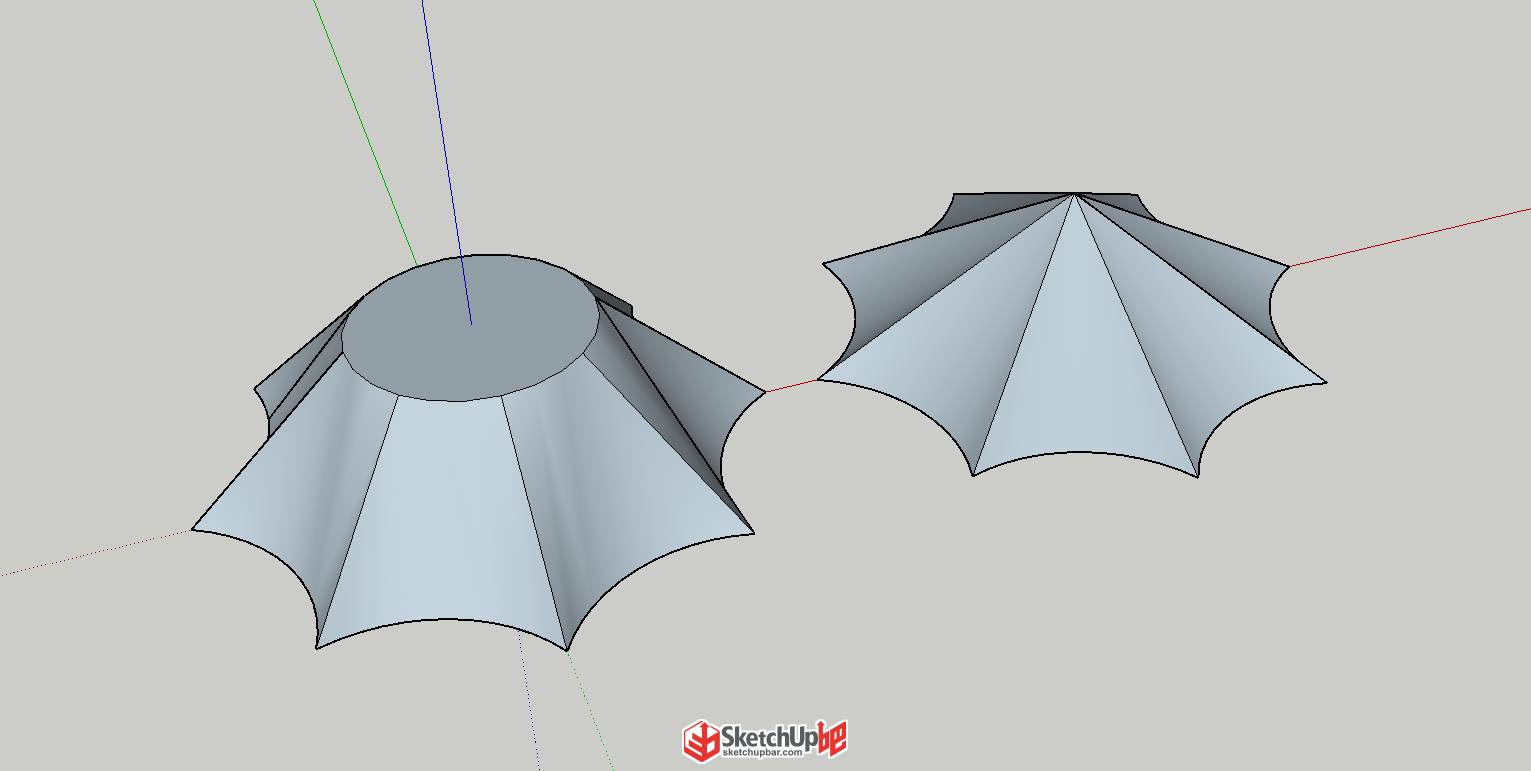

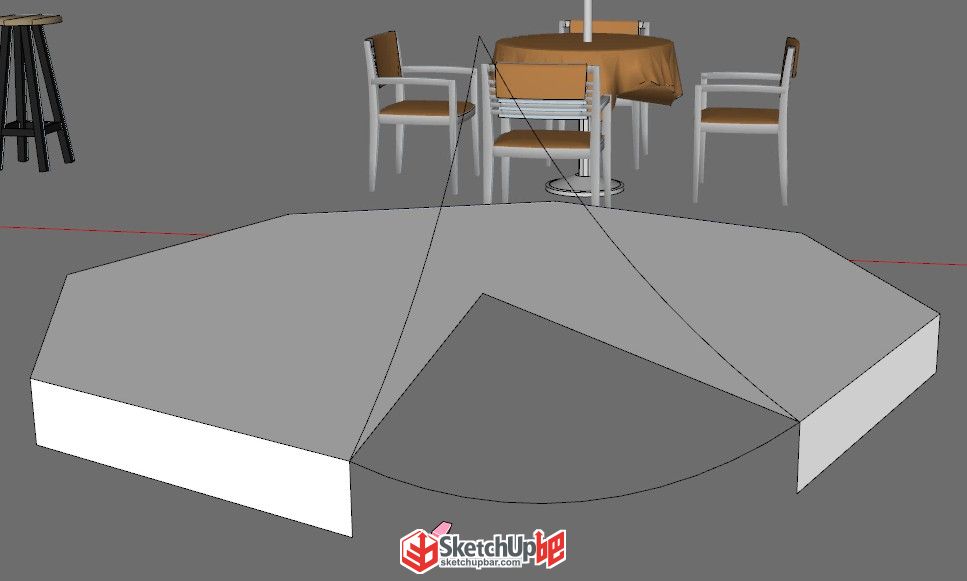

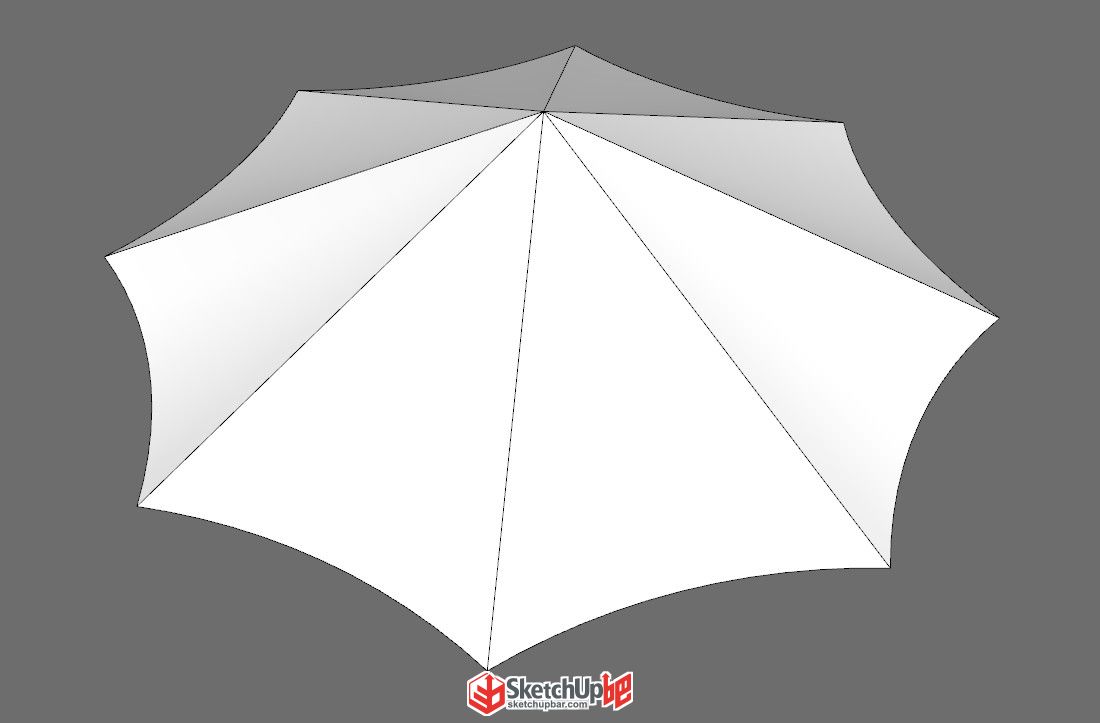

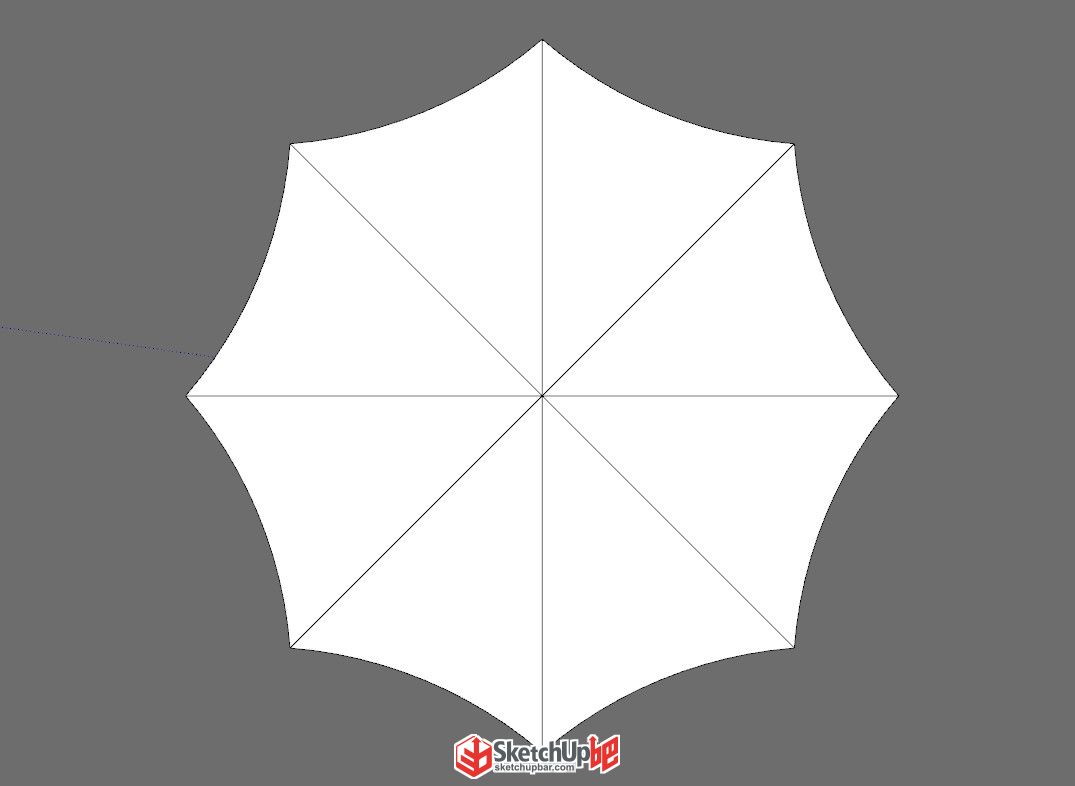

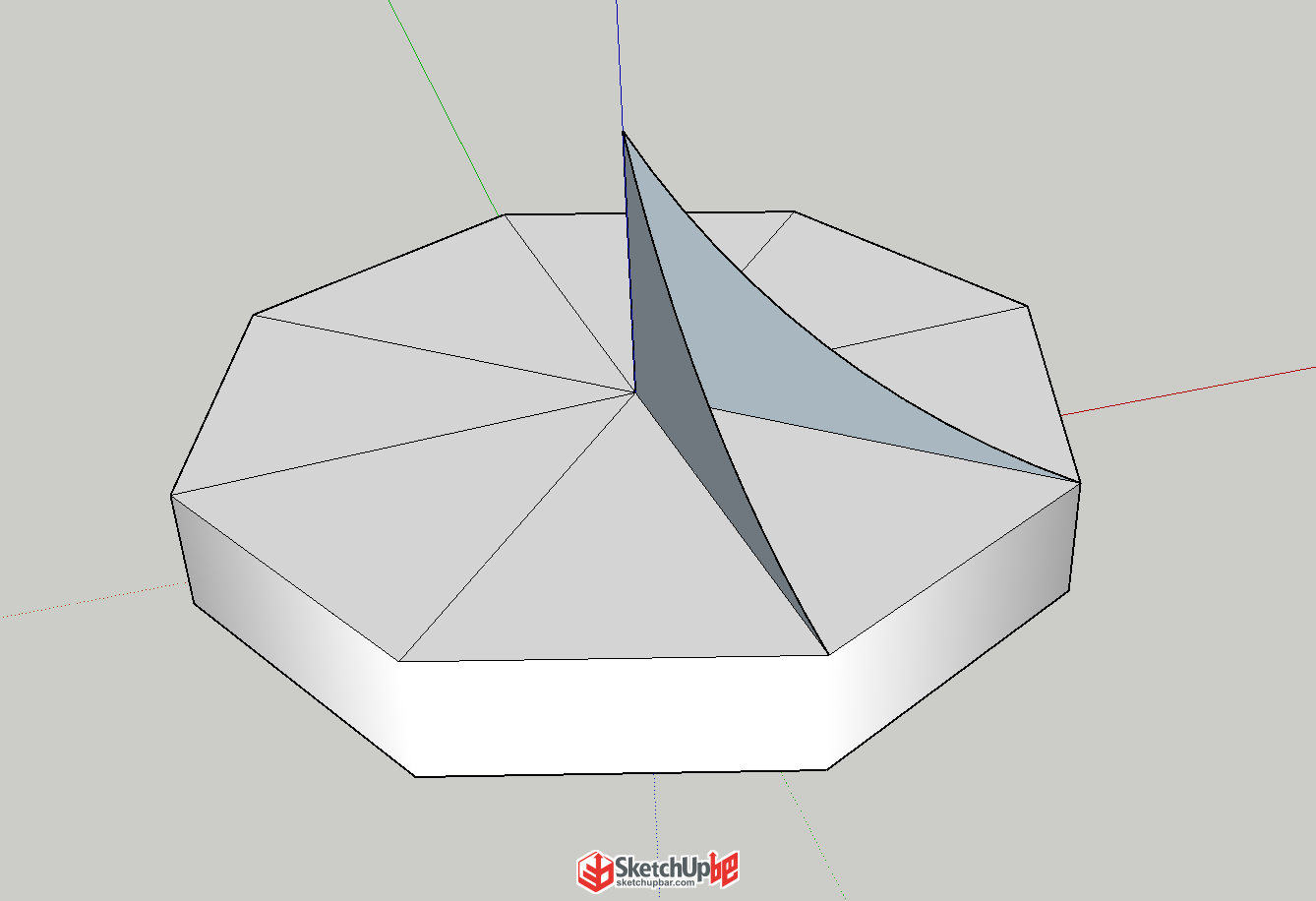

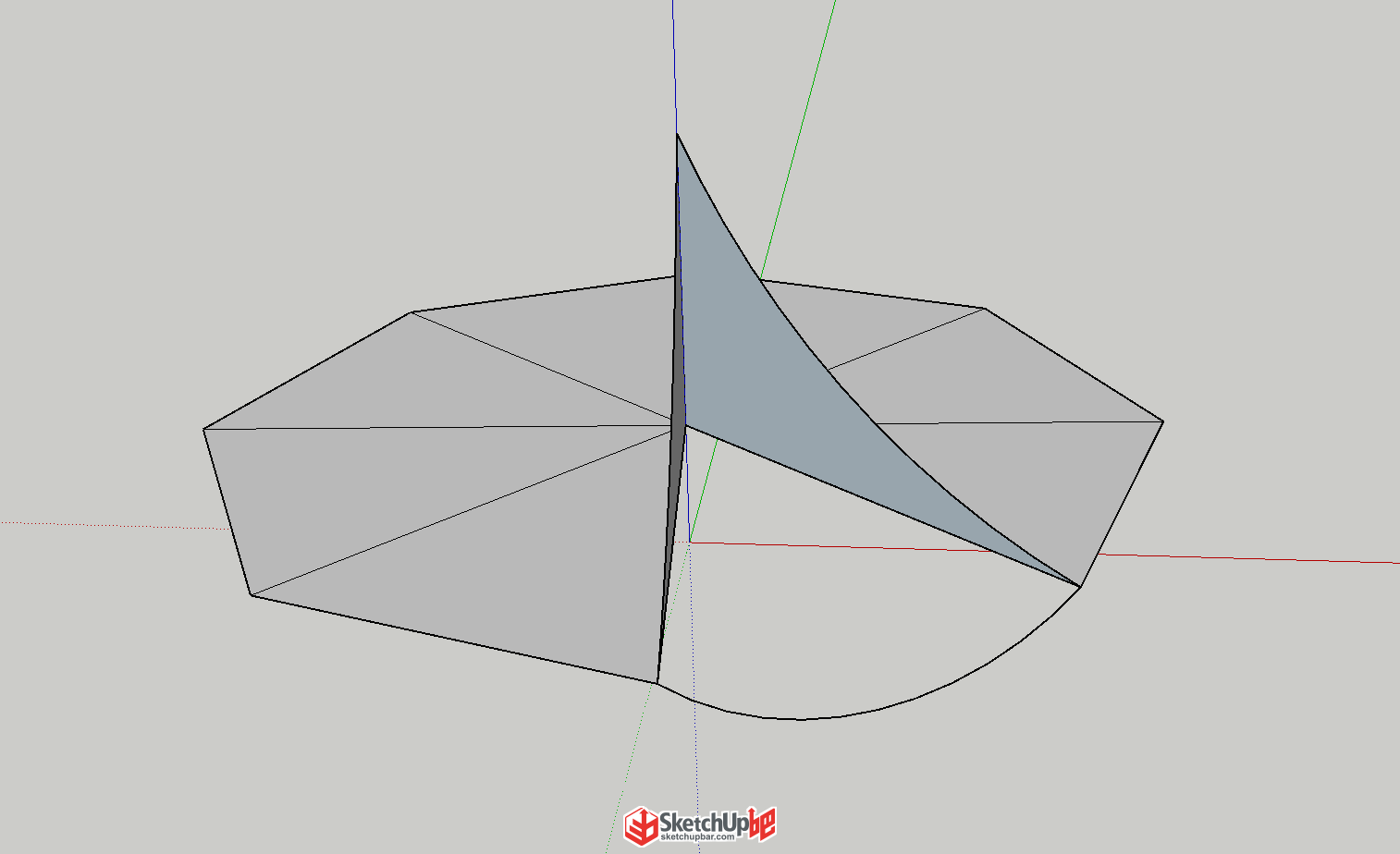

傘面是曲面的造型,繪制一個連接中心點的平面，并繪制一個弧后，刪除多余的線面，旋轉復制
下載附件
保存到相冊
2023-4-10 14:50 上傳

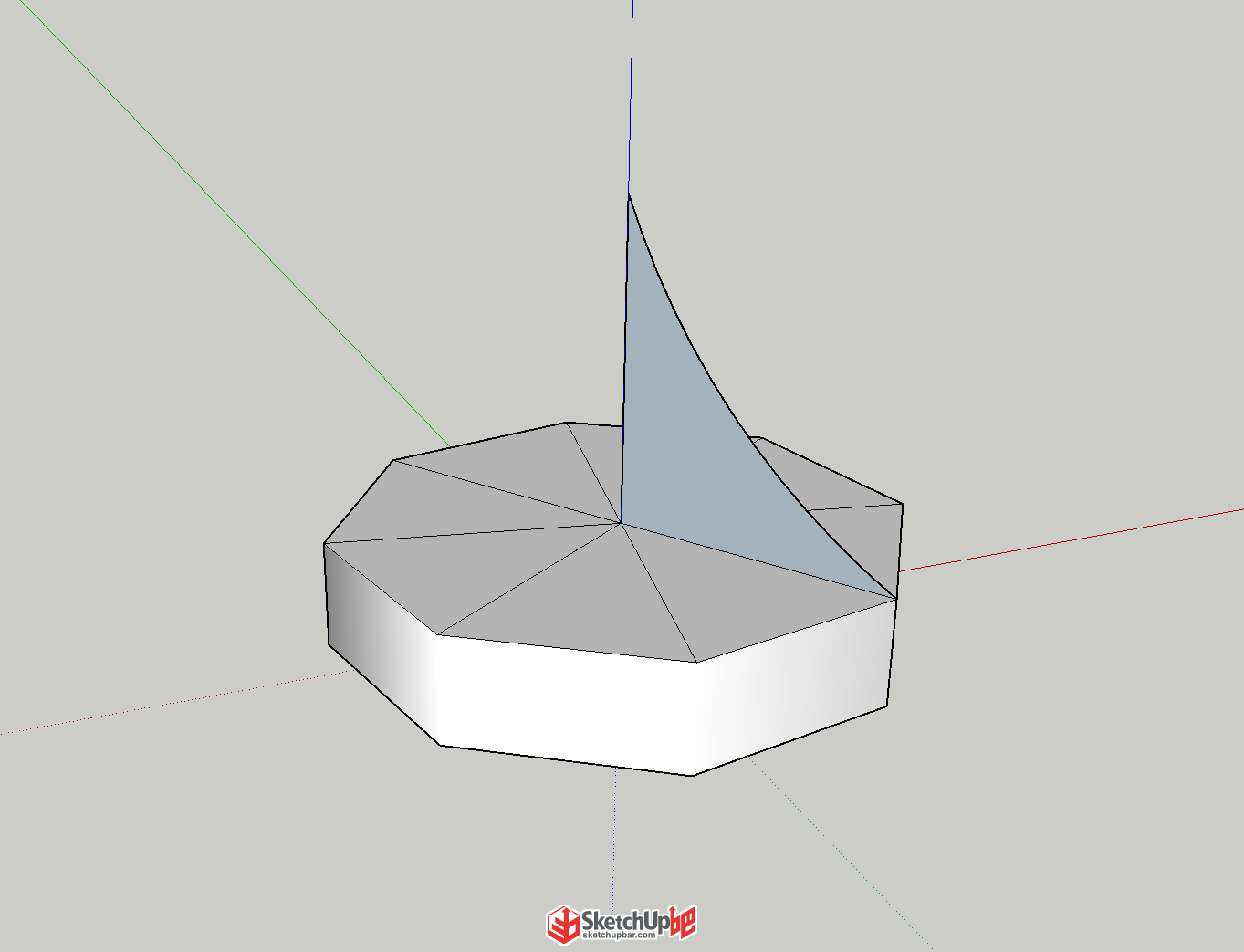

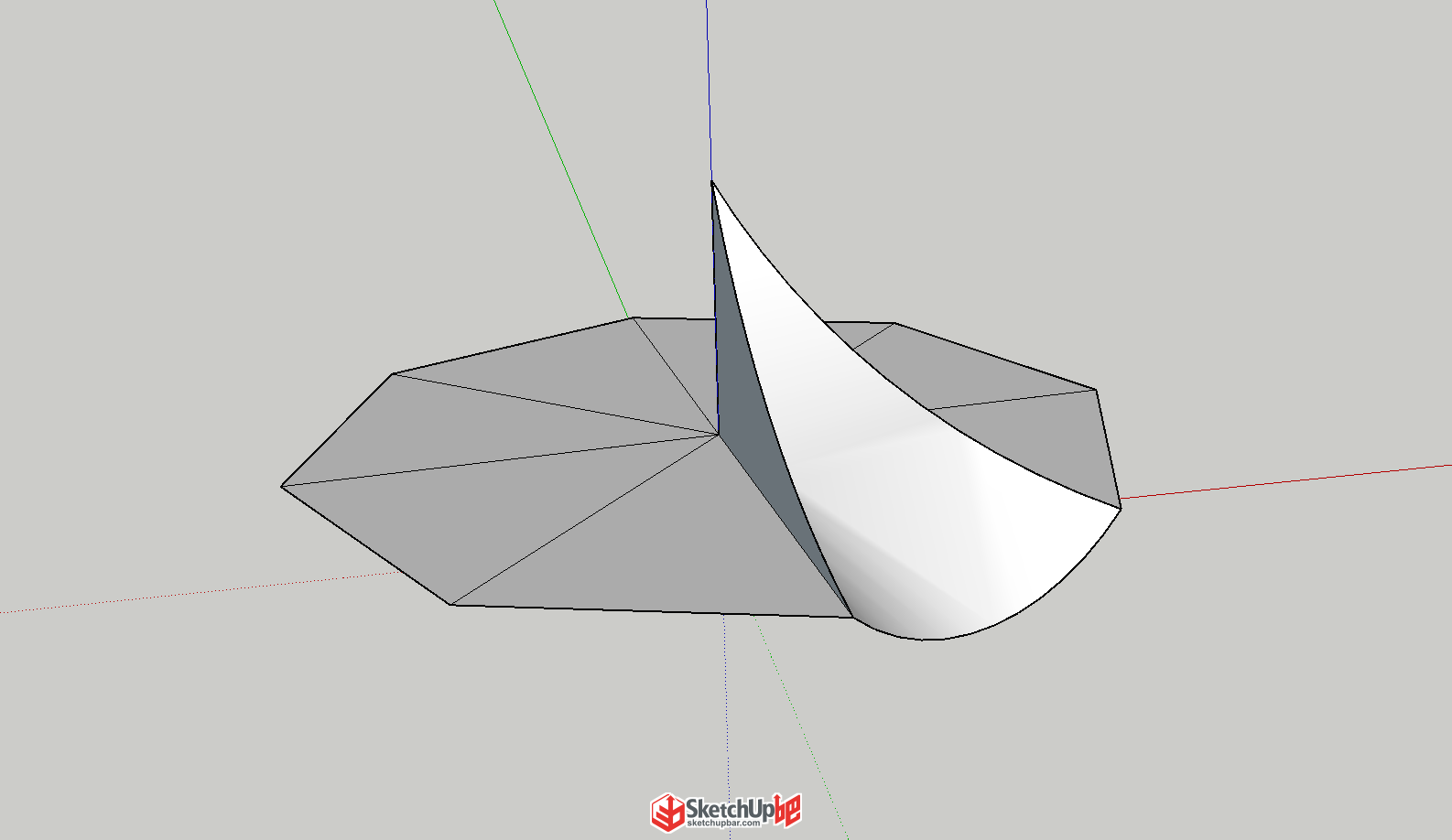

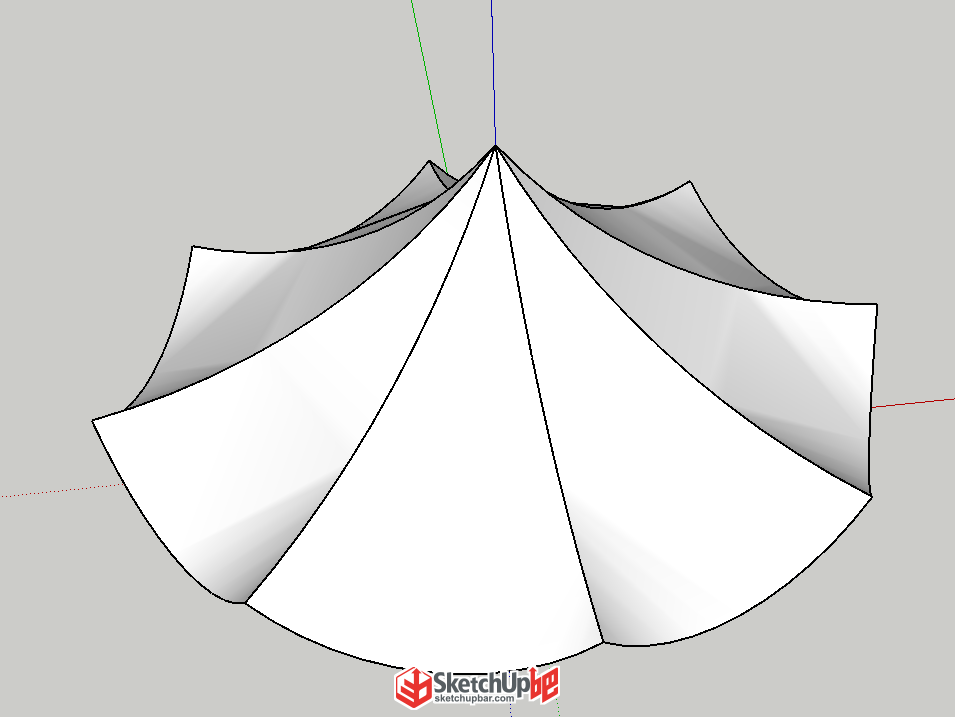

下垂的部分也是通過弧工具繪制，然后刪除多余的線面
下載附件
保存到相冊
2023-4-10 14:50 上傳

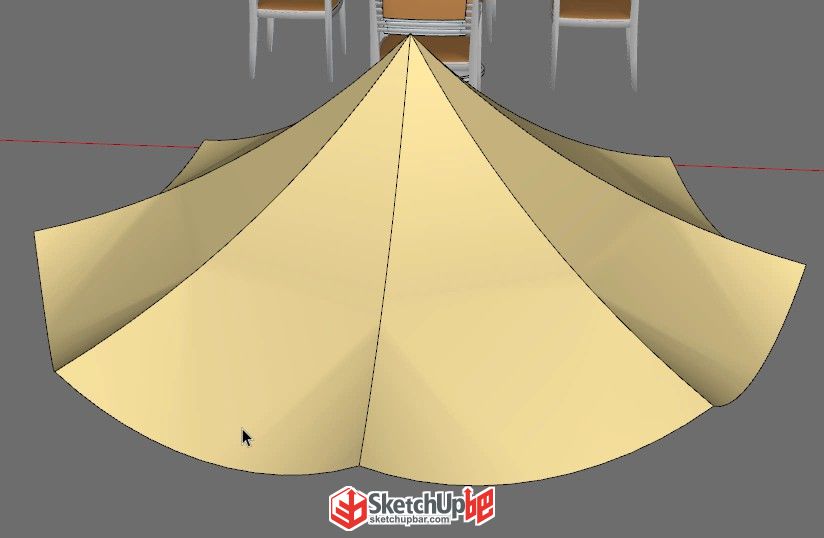

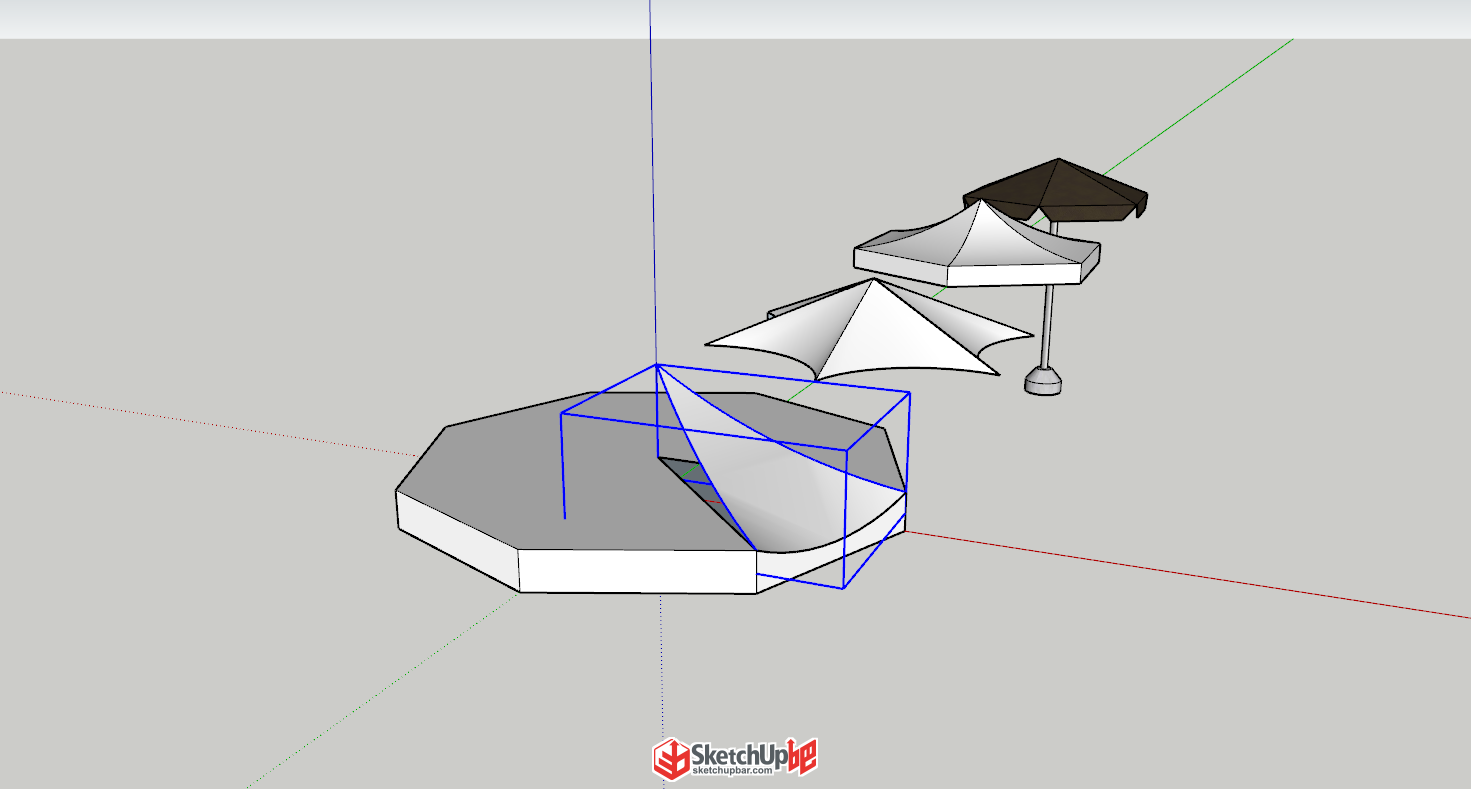

將三個弧線選中右鍵創建為組件，進入組件使用沙盒工具進行封面處理，旋轉復制，再 添加材質
下載附件
保存到相冊
2023-4-10 14:50 上傳

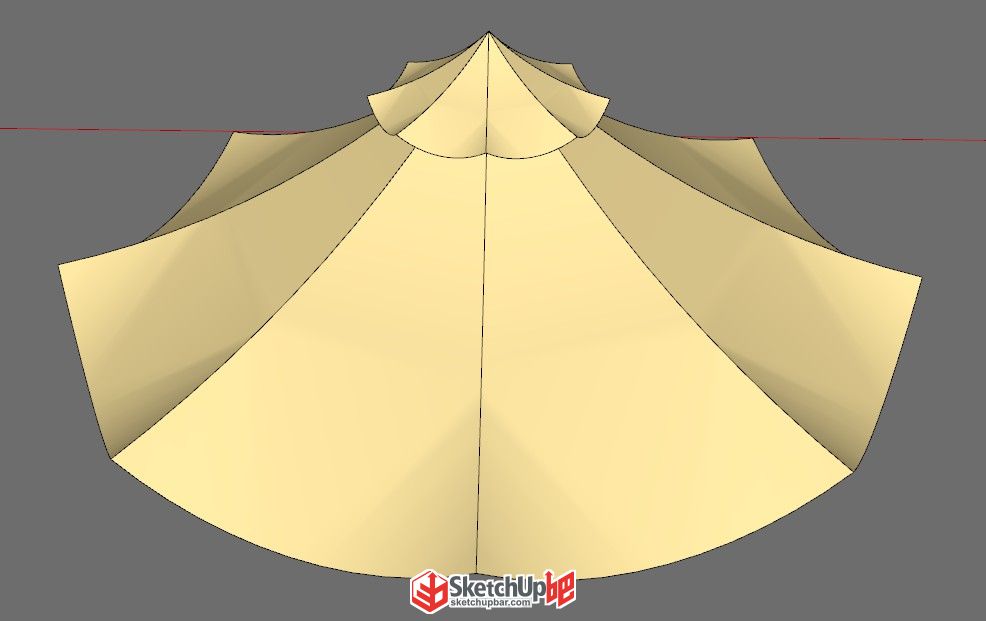

全選創建為群組，向上復制一份，并通過縮放調整下大小及位置就完成啦~
下載附件
保存到相冊
2023-4-10 14:50 上傳

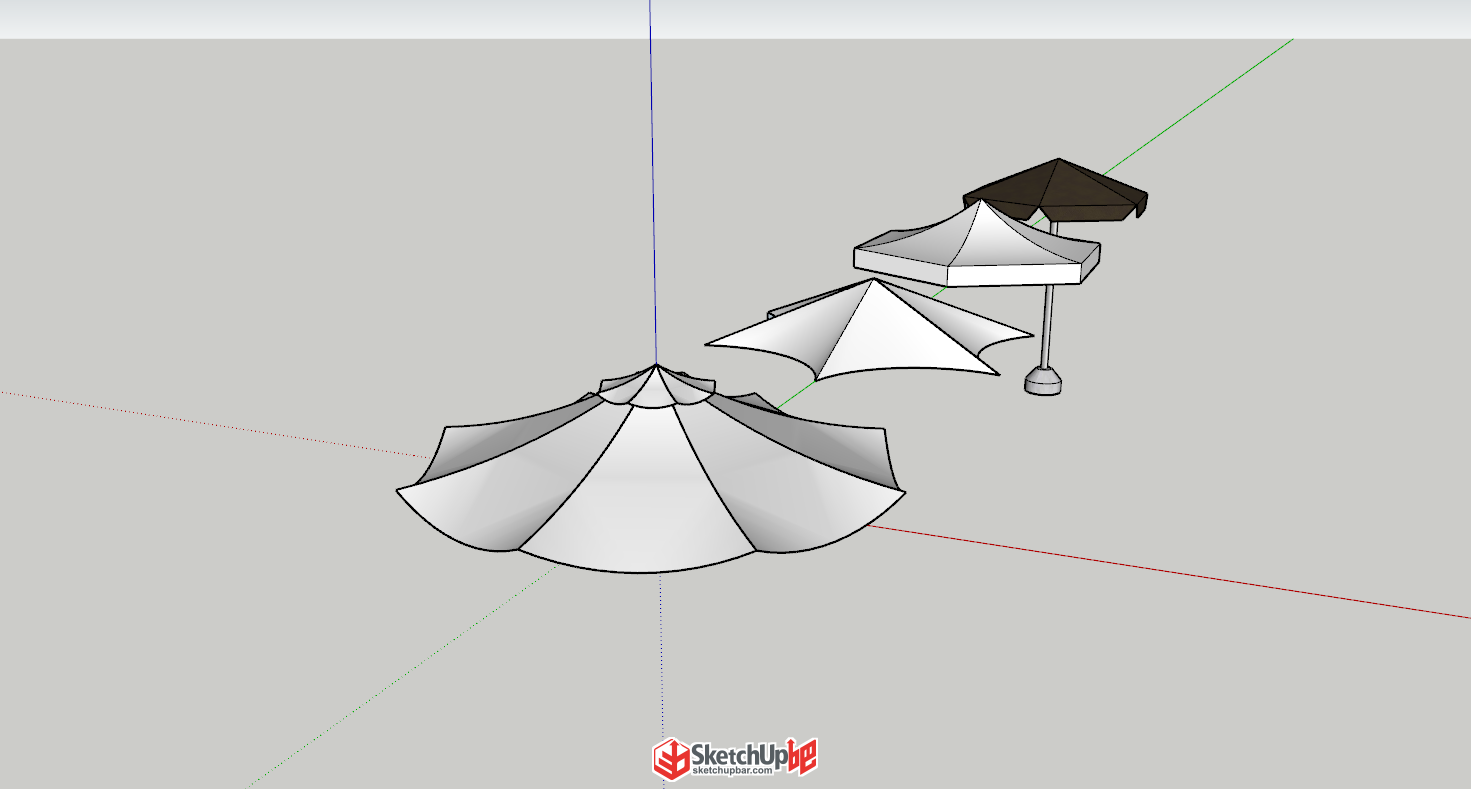

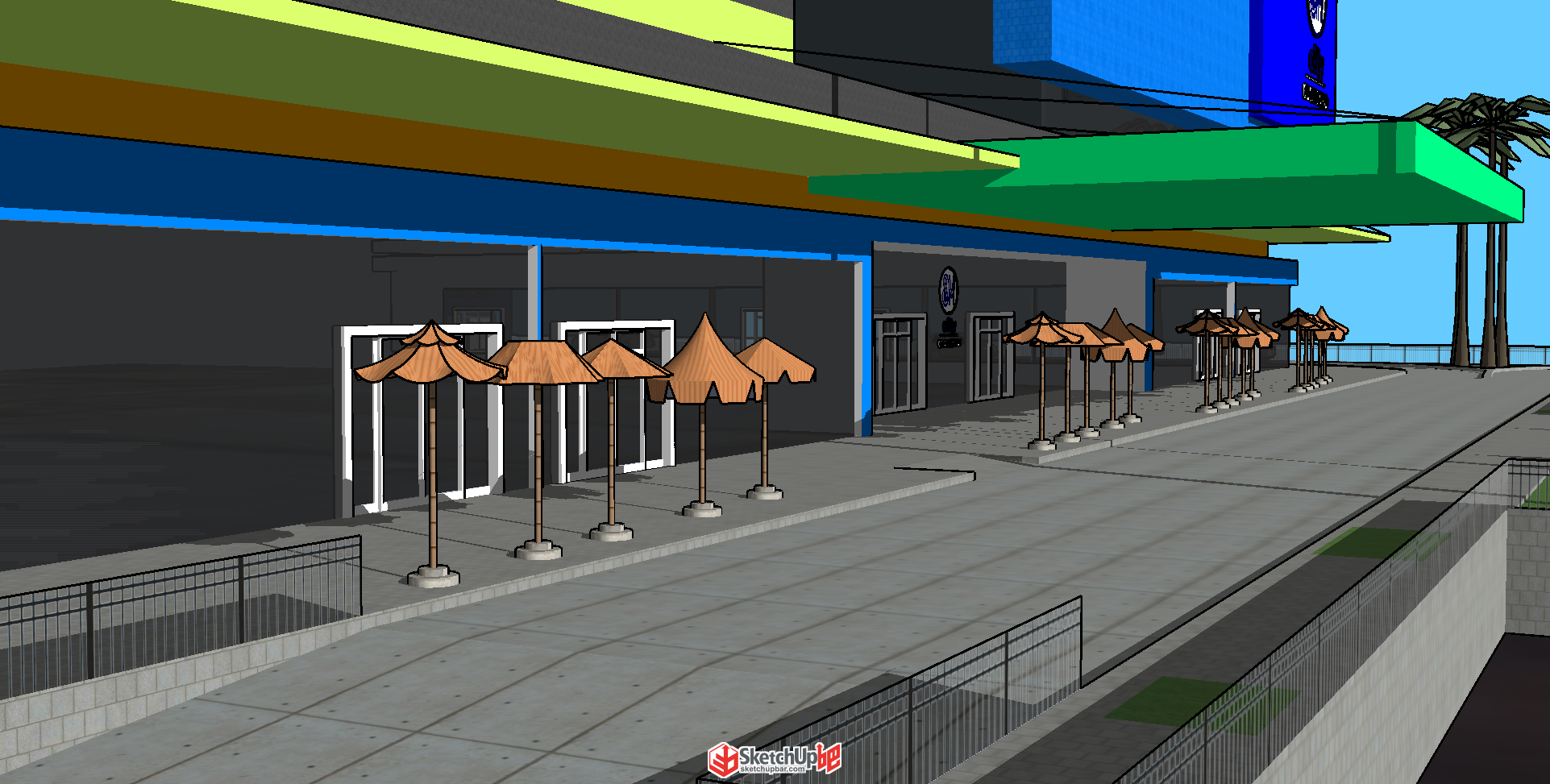

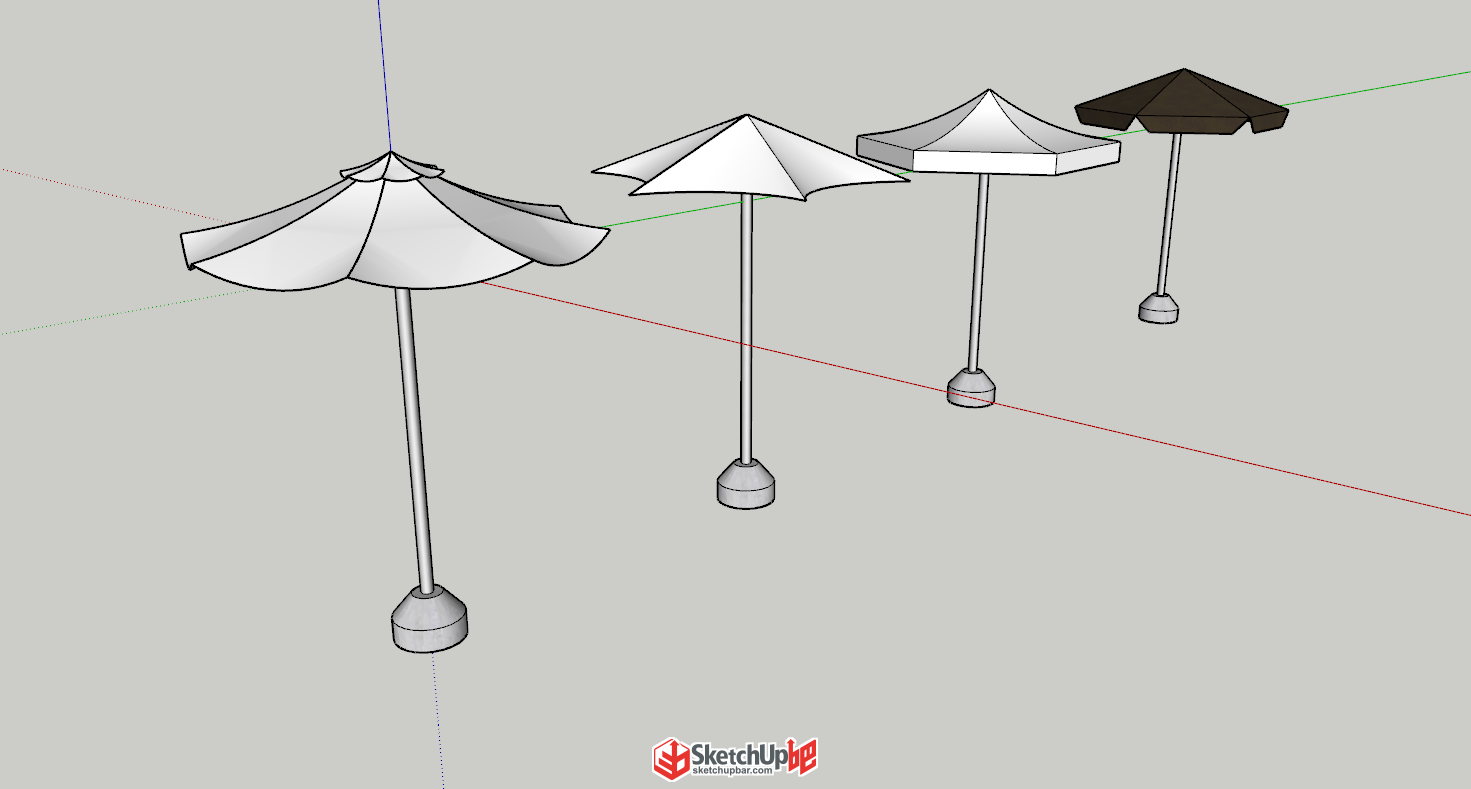

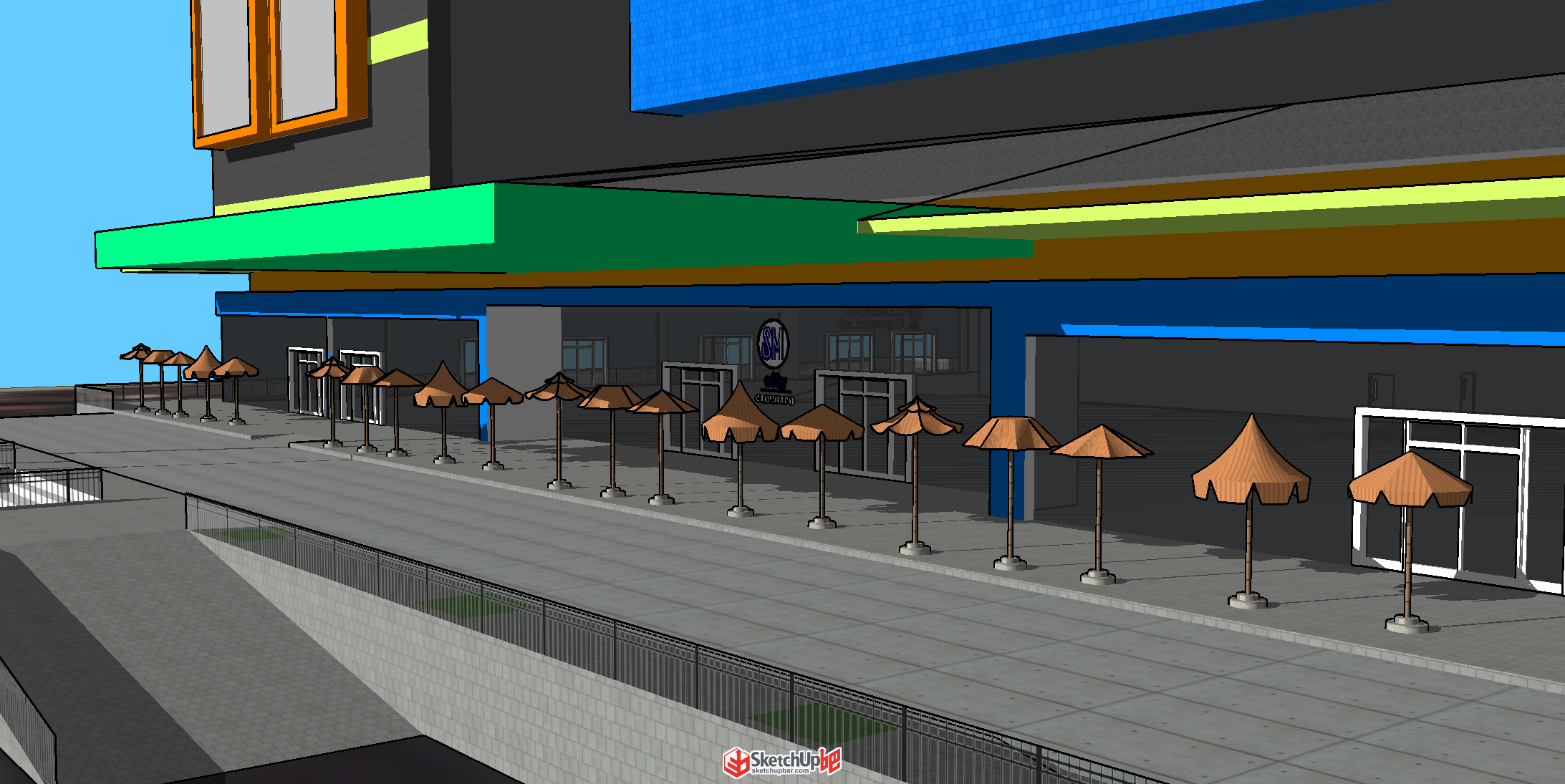

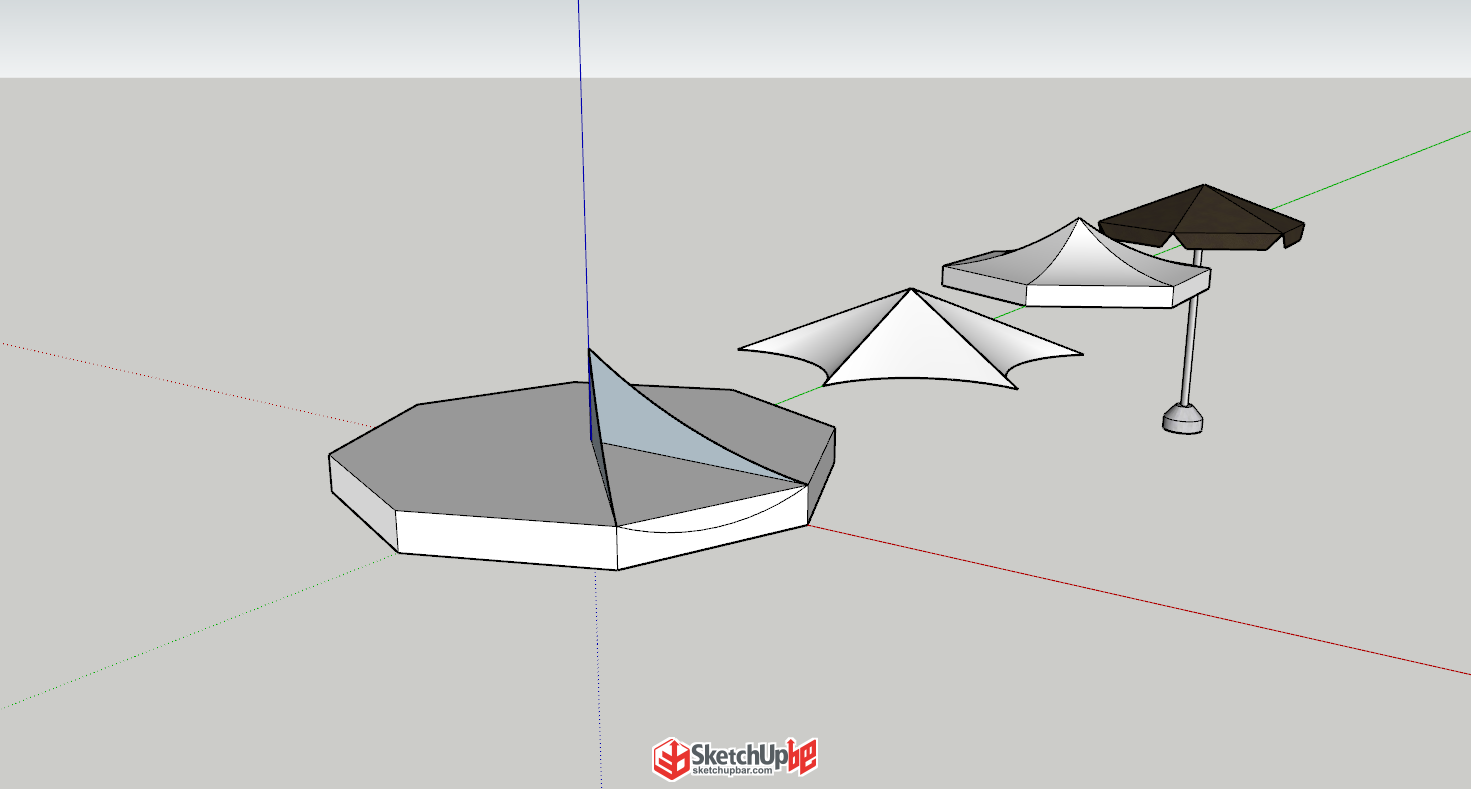

搞完了~那就來看看效果吧
▼
下載附件
保存到相冊
2023-4-10 14:53 上傳
|
|
