樓主在歐洲上學，在Bar 主要潛水為主，后來發現潛水的已經基本沒法參與討論和下載了，今天想了想，怎樣能給大家提供點稍微有信息量的東西呢，那就分享下這段時間碰到等高線或者山地基地的時候的一些辦法，包括等高線的獲取，以及其他相關軟件的可能性，和實體模型的制作。 在最近一年里跟此類問題打過兩次交道?？赡芷綍r(shí)學校里和工作中對于此類項目課題大家碰到的不多。
1， Google Earth 這個基本上可能大家都會，基本思路就是，在Su里，通過Google工具條，選到自己需要處理的基地，導入后會有一個有高差的 地形模型，如圖 拿最近手上處理的一個地的圖片做例子，通過su和google 得到的地形大概是這樣的~

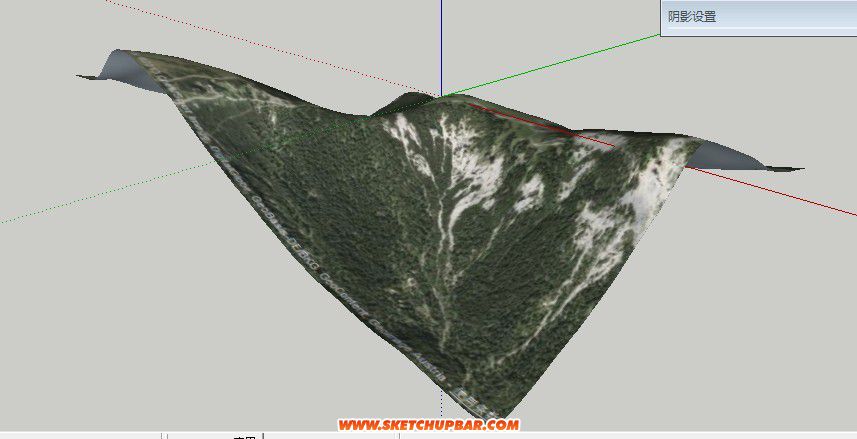

從goole切出的地形
有時候通過google，想得到更大的地形，就需要多次截取，比如
多個地形直接可能又重合

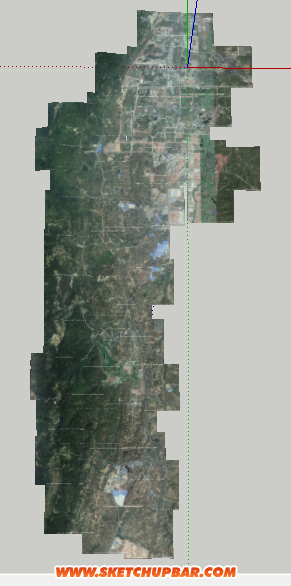

簡單的說 通過這個方法，可以把一做阿爾卑斯山拼起來，但是兩個地形交接的地方 有時候會出問題，就需要用到幾個su插件來處理，
處理插件
第一個是給從google截出來的地形加基座，第二個插件是把兩個地形有重合的地方切除，先點插件，然后先選擇要保留的那個，然后再選另外一個，然后就能得到切割過后的地形。

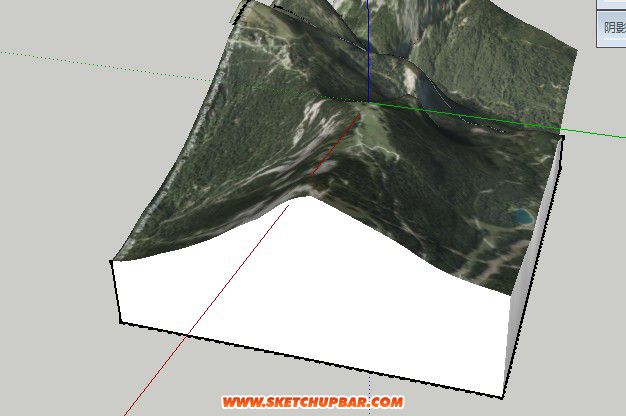

通過插件制作基座
通過截取的模型，我們可以繼續得到大概的等高線 具體的做法很多，可以直接用su的插件等高線工具做，或者用笨辦法，也是等高線的本質含義，相同高度的層與地形交接的線就是等高線，建n個高差相同的面，建組，跟地形模型放到一起，全部選上，右鍵相交面 -與模型

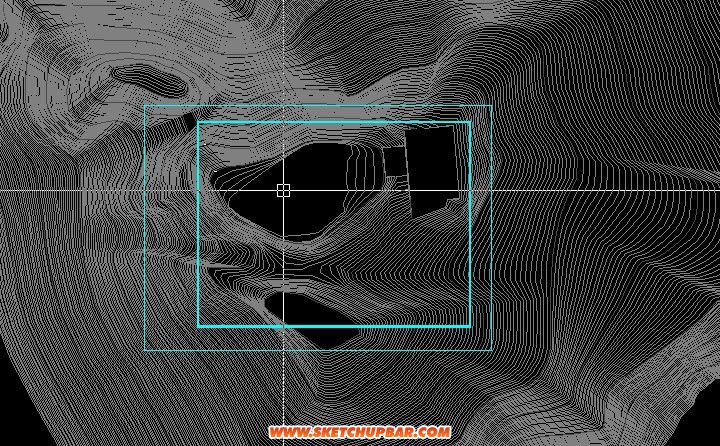

笨辦法做等高線
沒有一步步的寫成做法教程，只是想更多的提供一下處理類似的問題的思路。
說了很多su和google的好話，也得稍微說點不好的方面。

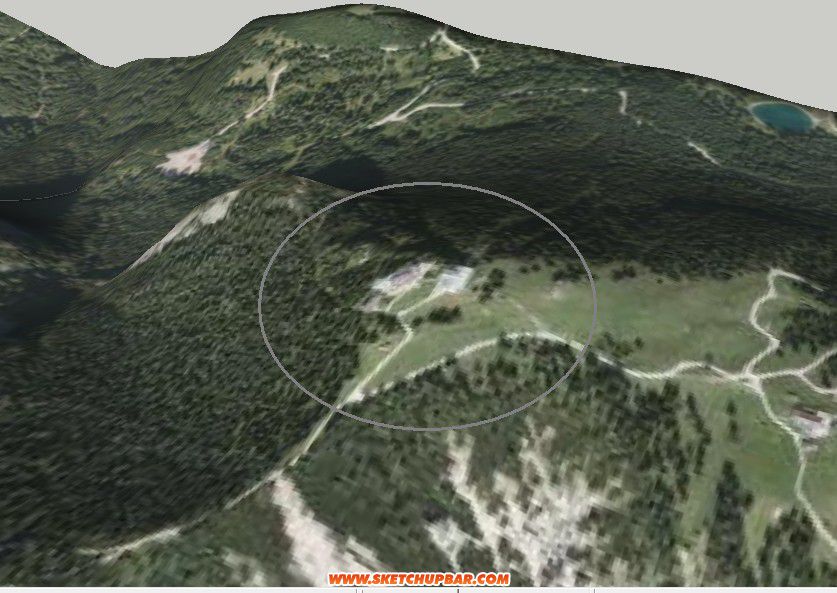

還是這個地形，需要處理的位置是畫圈的那塊，在實際去實地考察的時候其實發現基地是完全高出周邊的一塊相對平整的平地，雖然在整體山地大背景下這實屬難得，但是也恰恰是這塊地的特點，在想通過SU和google直接方便快捷的導出地形和等高線的時候，發現此處卻處在一個背坡，跟實際至少偏了50m，這也就提到了這個問題，su和google在復雜地形的處理和提供上，能給 建筑師提供到怎樣程度的信息。直接導出地形和等高線，劃塊地，排功能？這肯定是不可能的，具體的基地信息肯定還是得通過測繪部門以及政府資料部門獲取，甚至通過細化地圖的方式。
基地
而能提供給我們參考的東西又很多，往往這種大尺度的東西，如此方便便捷的可以供建筑師查看，找前期思路，大方向，以及跟周邊的關系的時候，su和google在處理類似情況的時候，優點就非常多了，而具體到細節和細節的處理，只能作為參考。
2.global Mappe
這個軟件主要還是用在地圖制作編輯等方面，引用一下軟件介紹
（Global Mapper 是一款地圖繪制軟件，不僅能夠?qū)?shù)據（例如：SRTM數據）顯示為光柵地圖、高程地圖、矢量地圖，還可以對地圖作編輯、轉換、打印、記錄GPS及利用數據的GIS(地理信息系統)功能，6.xx版增加了直接訪問USGS(美國地質勘探局)衛星照片TerraServer數據庫和GlobalMapper內部的地形圖及以真實的3D方式查看高程地圖的功能。Global Mapper的用途瀏覽、合成、輸入、輸出大部分流行的掃描點陣圖、等高線、矢量數據集的軟件，它可以編輯、轉換、打印各類地圖圖形文件，可以利用全球情報系統(GIS) 信息資源。它可以轉換數據集的投影方式以符合你的項目的坐標系統，并可以同時對數據集的范圍進行裁剪。它還提供距離和面積計算，光柵混合、對比度調節、海拔高度查詢、視線計算，以及一些高級功能，如圖像校正、通過地表數據進行輪廓生成、通過地表數據觀察分水嶺、對3Dpoint數據轉換為三角多邊形和網格化等。）

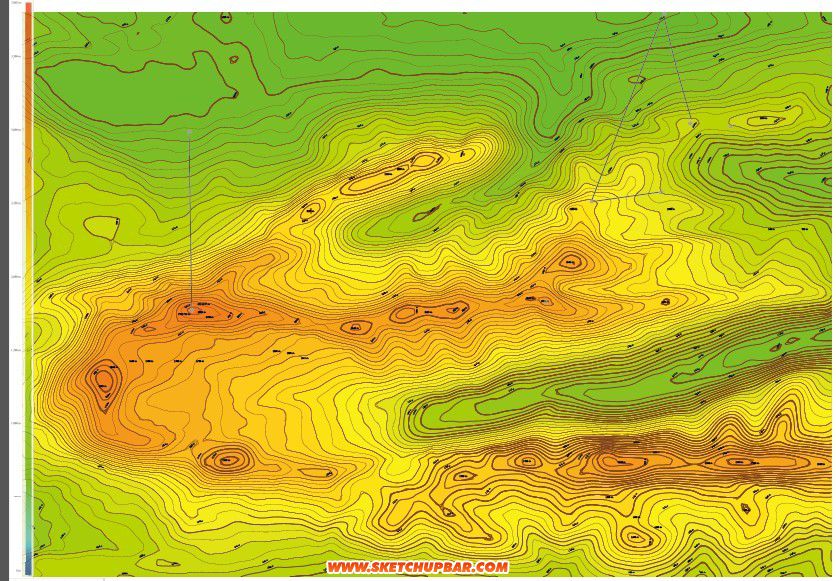

由于想看下基地在整個阿爾卑斯山的地理位置和其他信息，就用這個軟件做了張大尺度的等高線圖，大概就是以100m左右等高線為主要信息，地勢起伏，山脈走向，以及幾個比較重要朝向的關系，通過這類圖可以比較清晰的讀出。
大尺度地理信息圖
具體類似數據的處理和做法其實都很簡單，因?yàn)橛玫氖沁@個軟件最基本的功能，而這個的尺度由于更大，所以更不可能極度精確，但是就好比 1：200的圖，你不需要畫墻身構造細部一樣，1:20的圖你不能把墻涂黑一樣，不同的尺度和比例的圖，我們提取不同的信息。
3. GPS地圖 由于大家發現上面的圖，有了地理信息，而真正我們能用到設計中的很多信息還是缺失的，比如說，基地周圍已經存在的路線，給驢友和登山愛好者的常規路線信息等等。
通過這個軟件，最后得到了一張

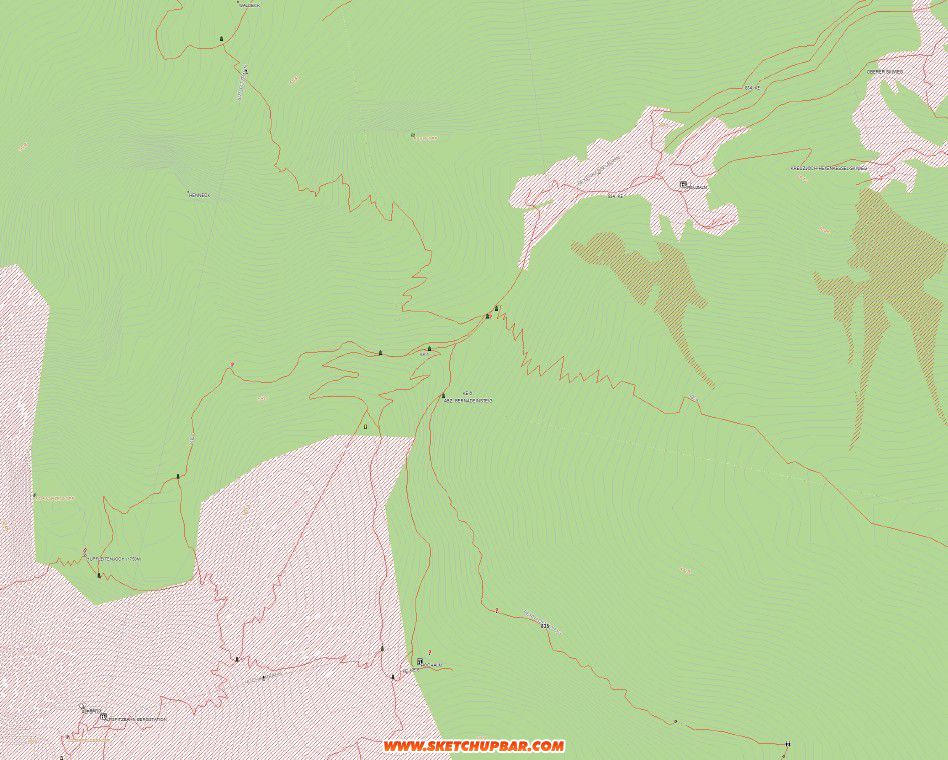

gamin導出的gps地圖
這個圖的信息量就大了，首先很精準的等高線，紅色的路徑全部是登山和徒步路徑，甚至有難度標示，途中可能的供給站和變電所等等，包括纜車站，或者庇護所等信息均能從這張圖上讀出。具體做法也有詳細的攻略，有興趣的朋友可以自己搜一下就能出來，雖然可能用到的時候也不會太多。同時比較這張圖的等高線和google得出的等高線，已經明顯能發現google的等高線還是有比較大的誤差的。但是缺點是這個圖導出的圖木有我們平常處理起來比較容易的dwg格式等等，所以有的時候不得已還是得用笨辦法，描圖。
4， 傳統地圖 我不知道傳統的帶地理信息的地圖的制作方法和數據來源是什么，比較了下地圖和上面通過gps地圖導出的等高線，發現還是大體上比較接近的?？赡艿貓D的數據來源是此類方向吧。好處是地圖是有比例的，不管是1：n萬，都是可以在CAD里找到合適的參照繼續加工的。等高線從地圖上讀取20m的高差，在20m中通過看gps地圖的信息將20m的等高線簡單細化，之后得出可以供后續設計出圖的cad圖紙。

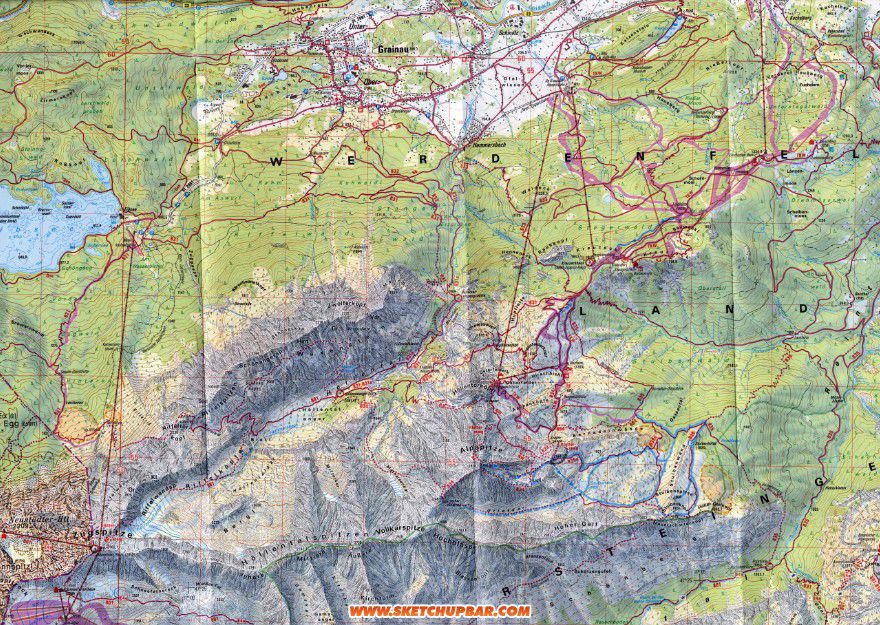

信息量極大的地圖
最終得到可以用于設計的
說了這么多，沒有很細節的說具體哪一步怎么做，還是在大體的說碰到類似的情況可能的一些處理數據和信息的方法。而有的時候不是那么追求細節的時候，其實google已經很方便了。而如果落實到實際建造，可能由于每年日積月累的氣候變化等等，導致實際基地跟哪怕是非常精細的gps地圖都有差距，這也是可能發生的。具體問題具體對待。
實體模型 表達高差地形模型的可能性 其實有的時候做模型的方法真的是五花八門，簡單的通過等高線表達，或者是直接用3D打??？其實哪怕是用同樣的等高線，不同處理手法做出來的東西也都是各有各的特點。

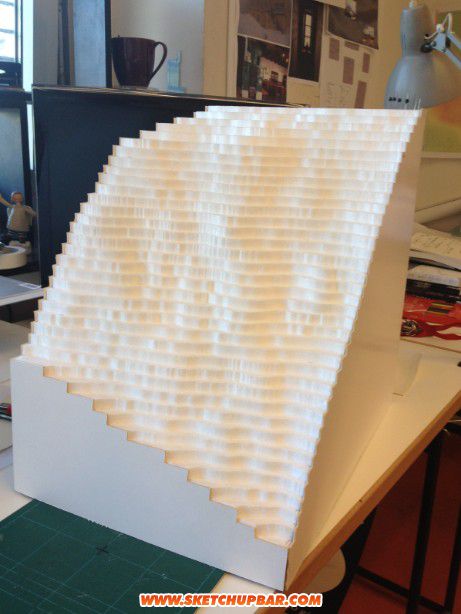

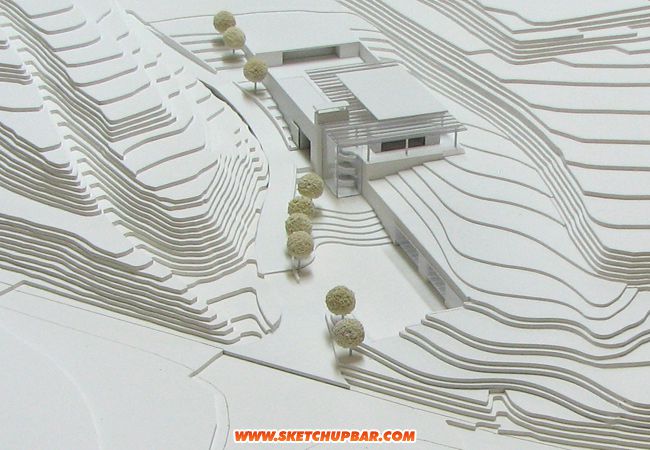

直接用一層層板堆起來
或者通過每一層的厚度節省材料~不過這都是窮人們的做法…

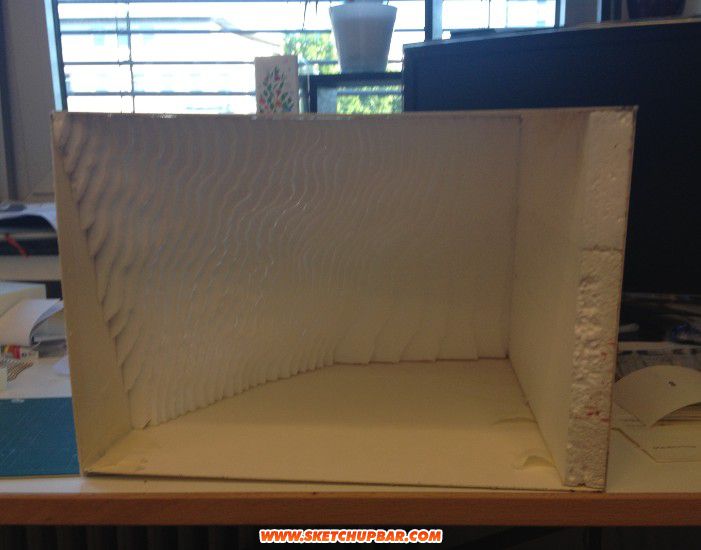

當然了不乏高技派，直接從大體快一點點切出來,甚至有哥們很牛逼的有鋼刷把幾塊泡沫刷成地形的，當然了別人不是瞎刷，高差地形核心本質還是高度變化的趨勢，把大泡沫切成同樣高度的幾層，找到變化關系，用鋼刷做出來的模型非常漂亮，可惜照片找不到了。

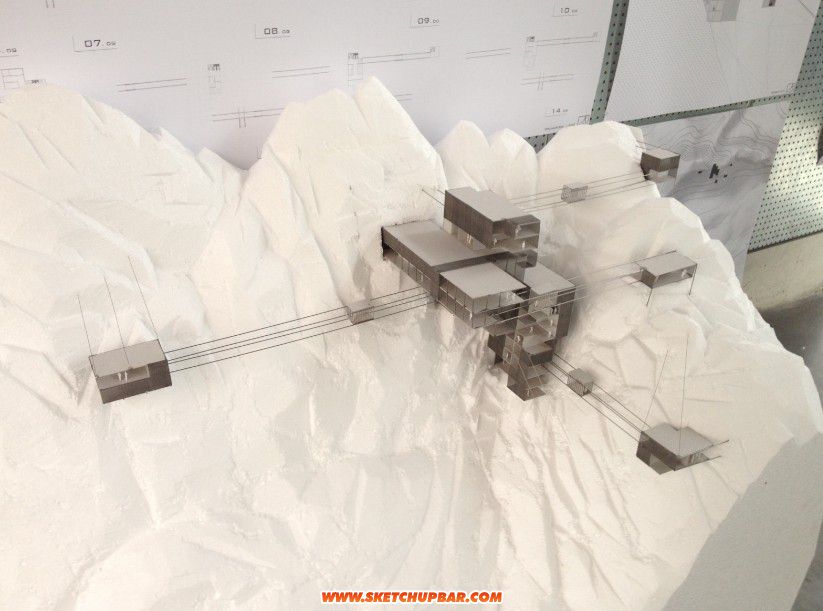

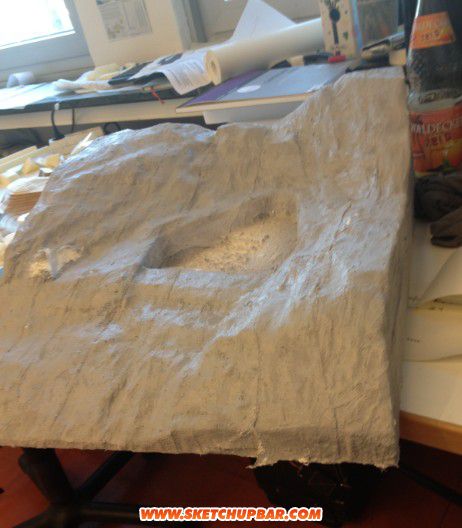

以及這種先大致做好高差模型，上面蒙上石膏網，涂水，效果就更好了~像是真正石膏澆出來的一樣，當然了，直接用石膏甚至混凝土，如果有出色的模板制作技術，這些都不是什么問題。
差不多說完了，主要以思路發散為主，希望拋磚引玉，多多交流。版權所有，轉載希望注明作者~
大尸米 06.06.2013
