知道嗎？ 中國不僅是世界上地鐵里程最長，覆蓋最廣的國家 還有很多非常有意思的地鐵站

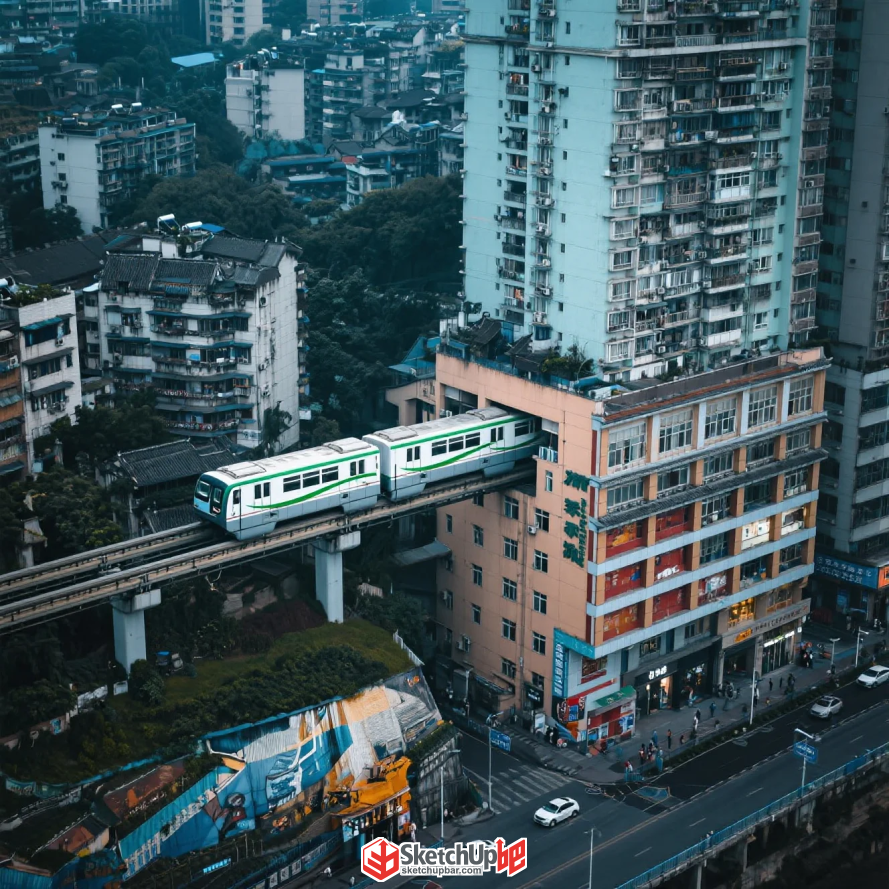

穿樓而過的重慶李子壩地鐵站 ▼

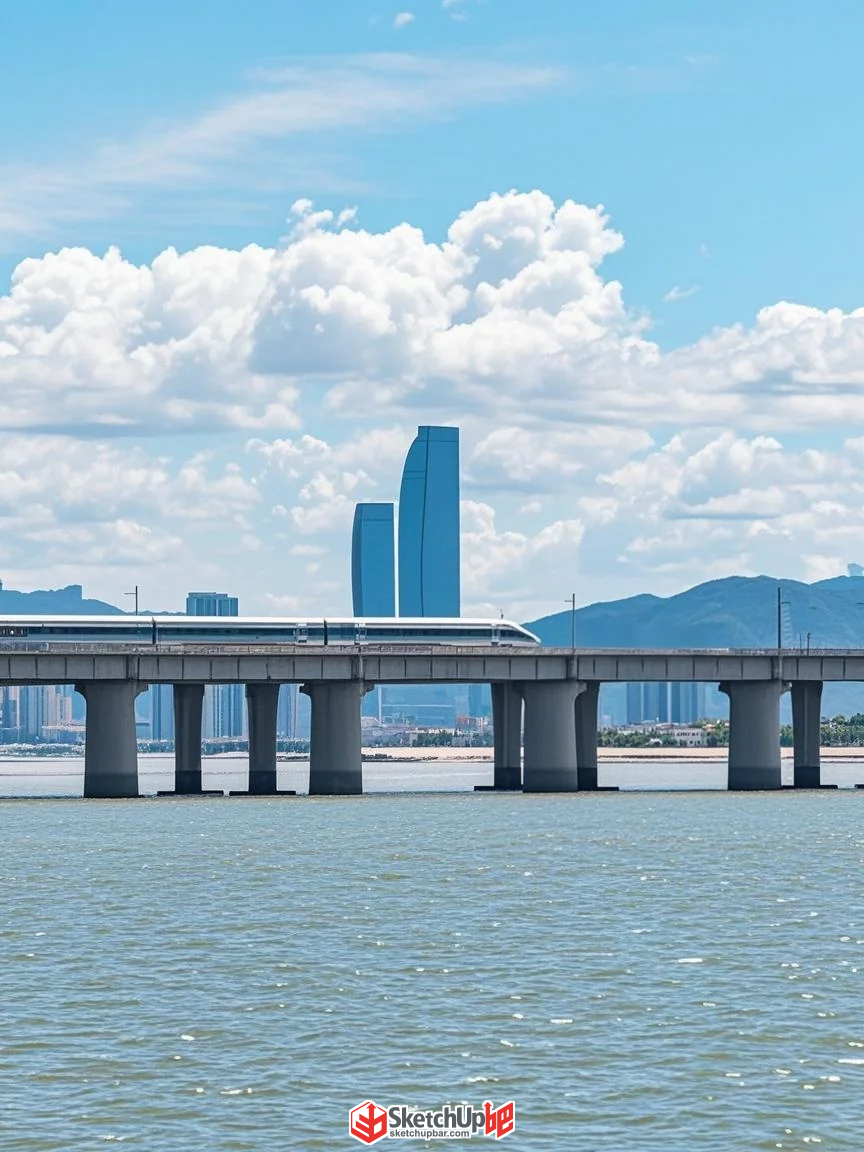

跨海而來的廈門海上高崎地鐵站 ▼

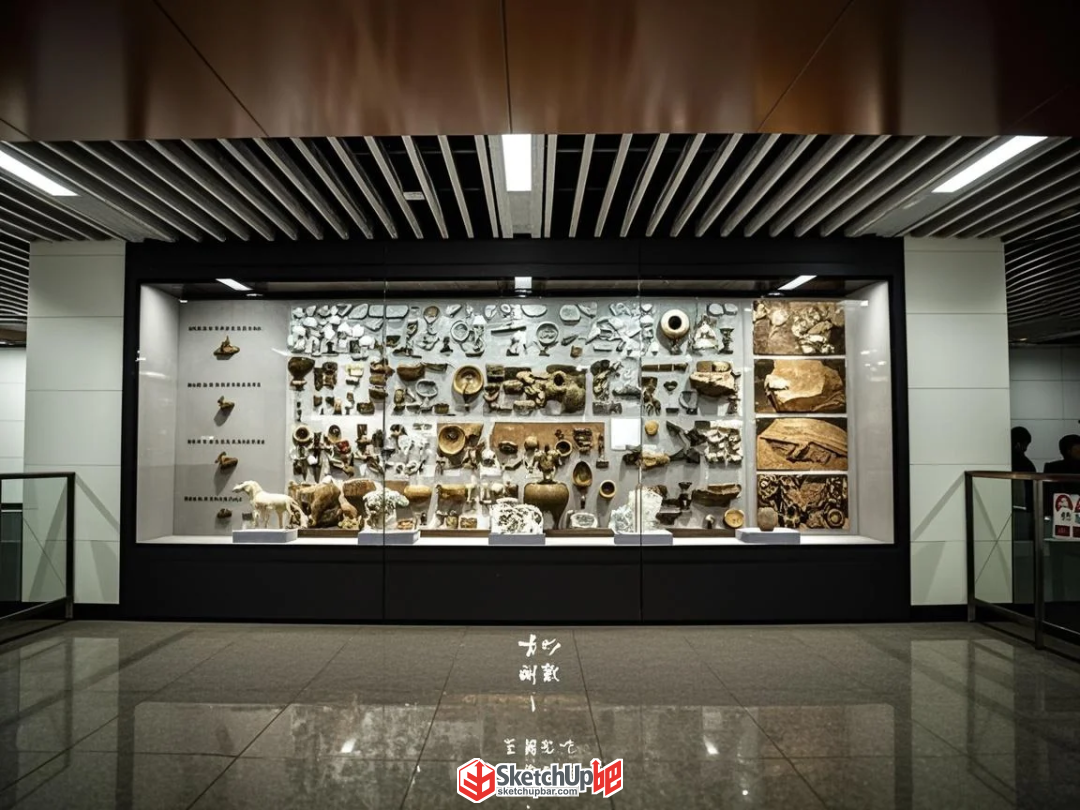

順便看文物的西安青龍寺地鐵站 ▼

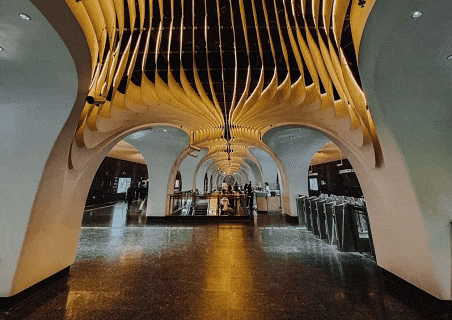

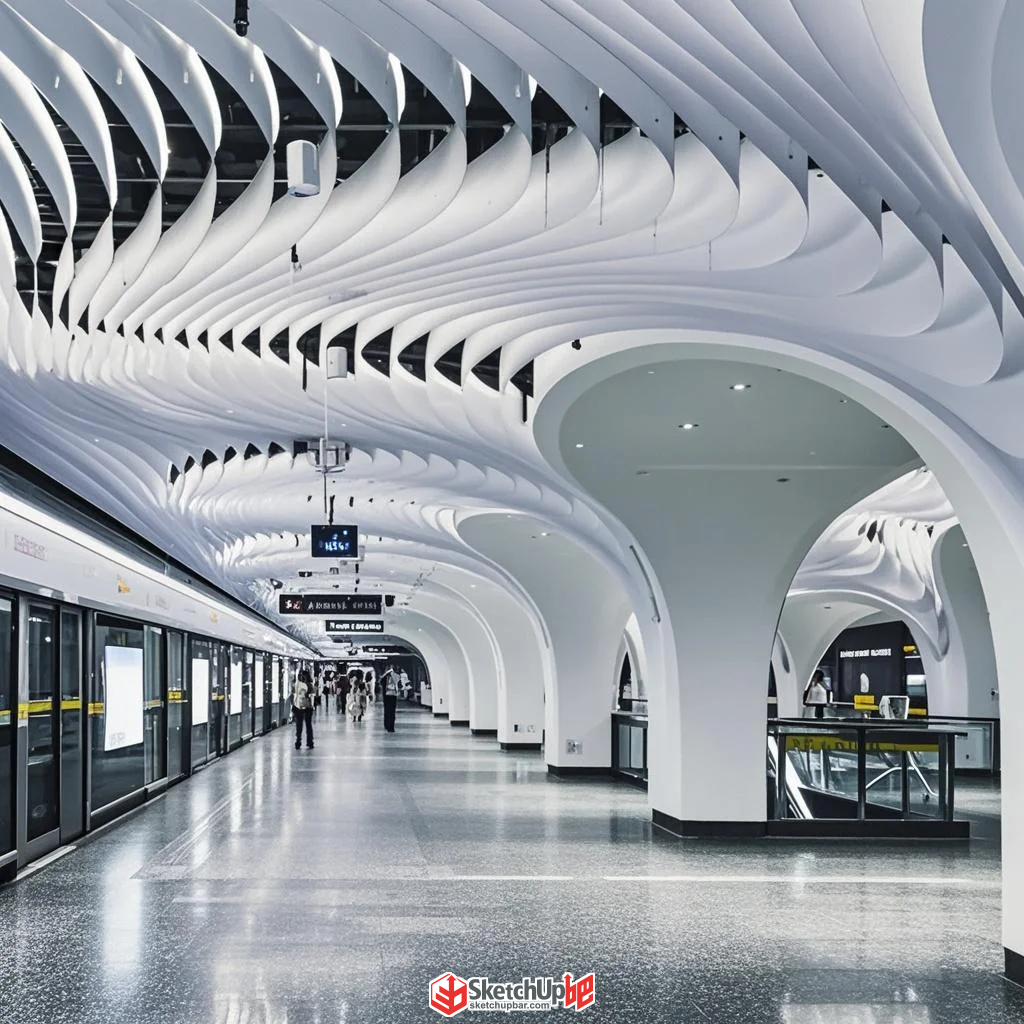

除了這些還有如水波拍打立柱的豫園地鐵站 ▼
話不多說，就這個了，開建！
教學視頻 ▼ https://www.bilibili.com/video/BV1Zcd1YNEEV 使用到的插件

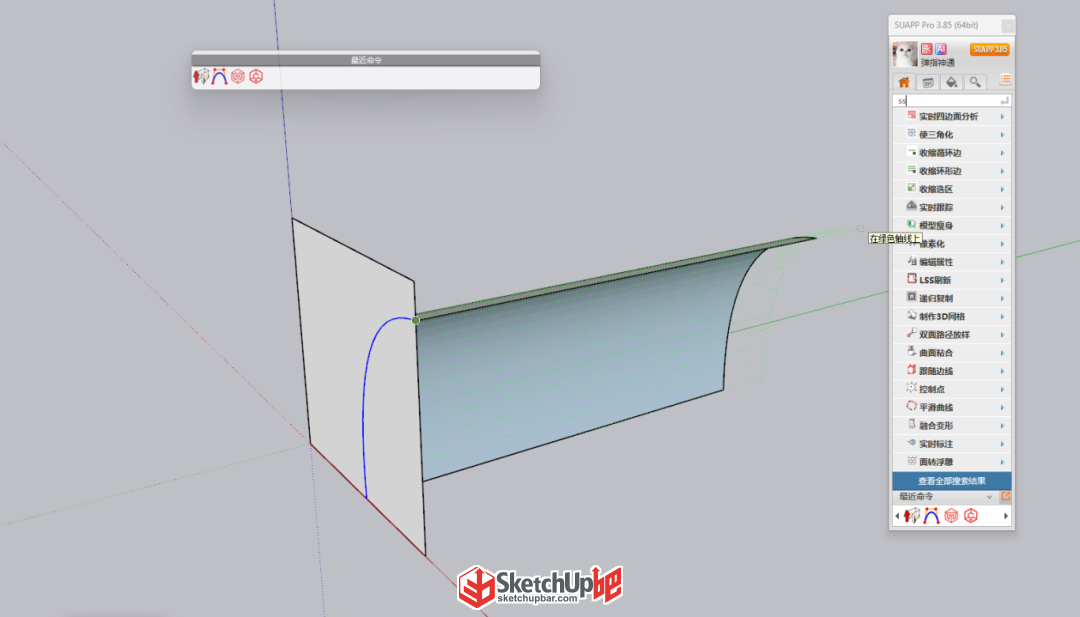

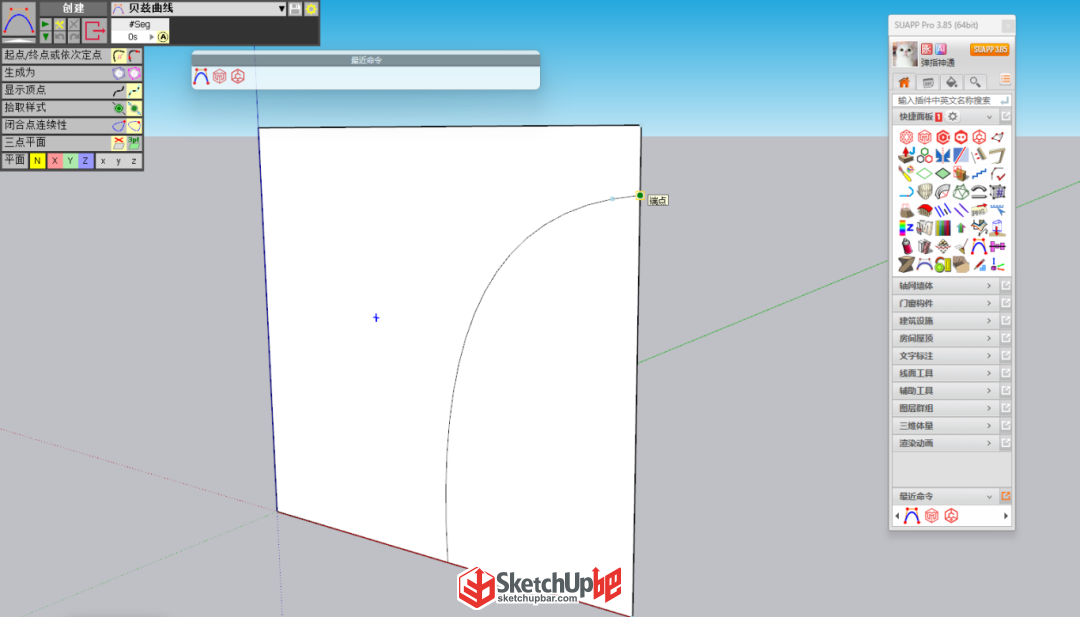

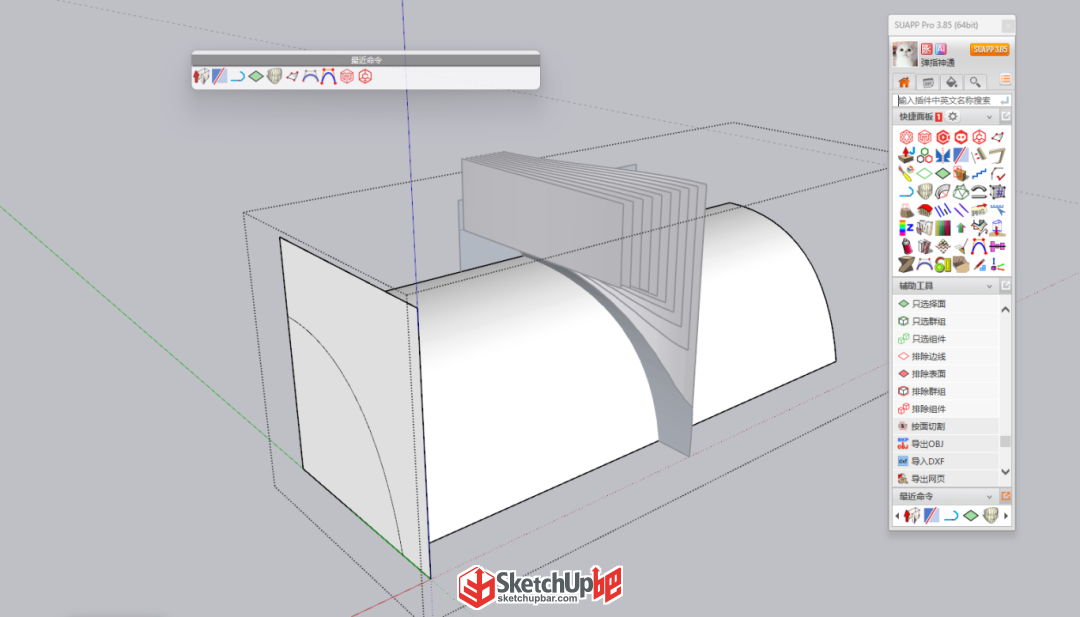

2.選中曲線，使用【拉線成面】（SUAPP編號156）插件延綠軸拉出吊頂切面。

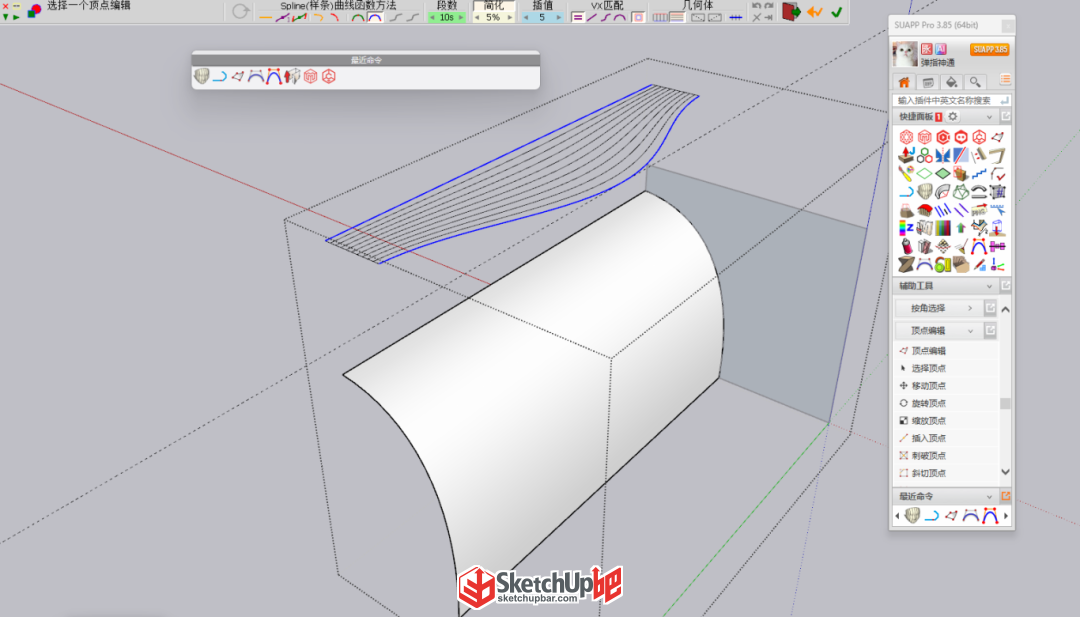

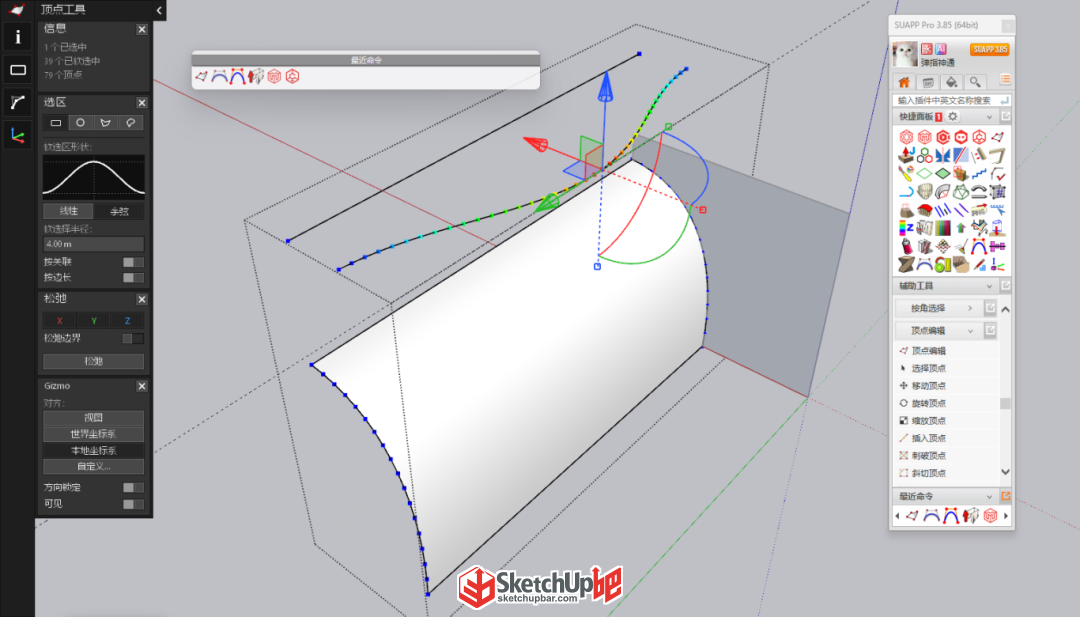

3.在切面上方畫兩根輔助線使用【頂點編輯】（SUAPP編號263）插件，調整軟化半徑并調整平面曲線的弧度。
4.選中兩根使用【曲線放樣】（SUAPP編號427）選擇僅生成表面橫向線框，得到平面波紋。

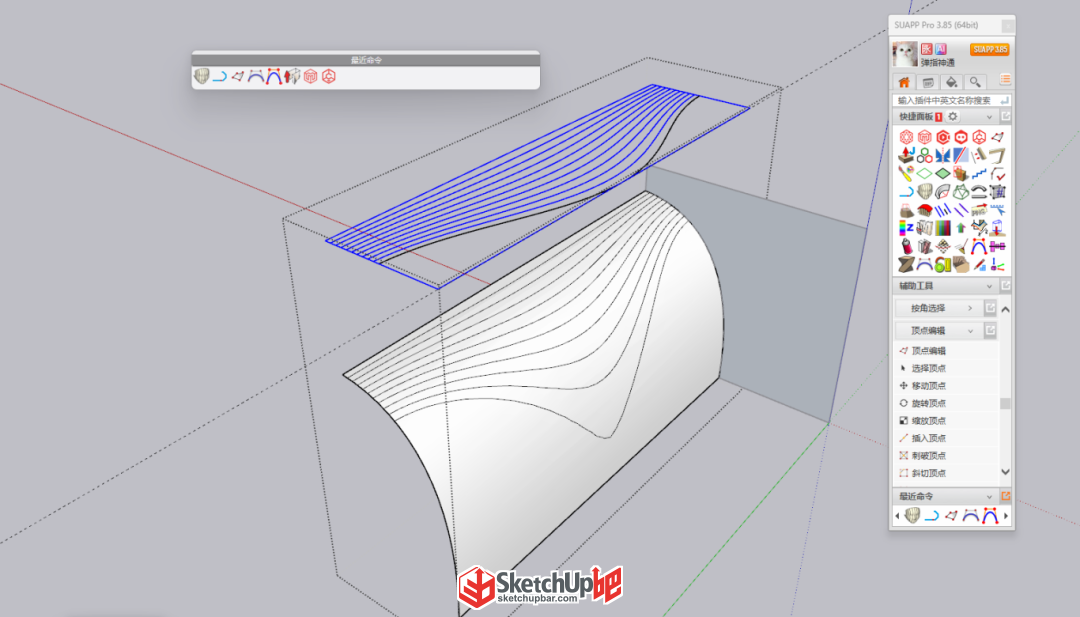

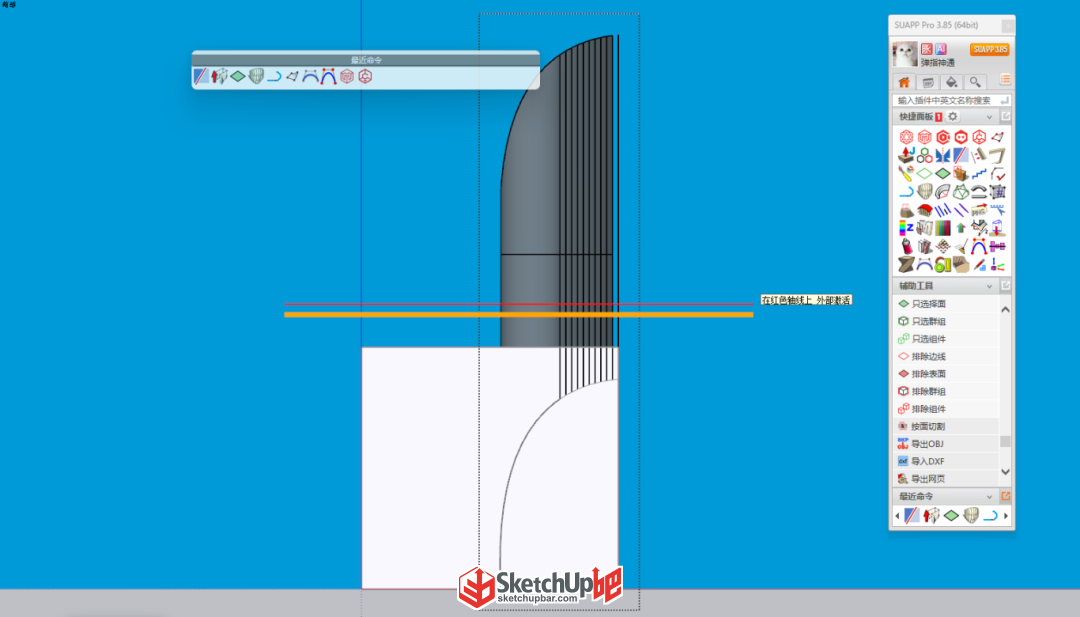

5.選中波紋點擊“投影到面”功能，再點擊到截面，得到如下圖所示。

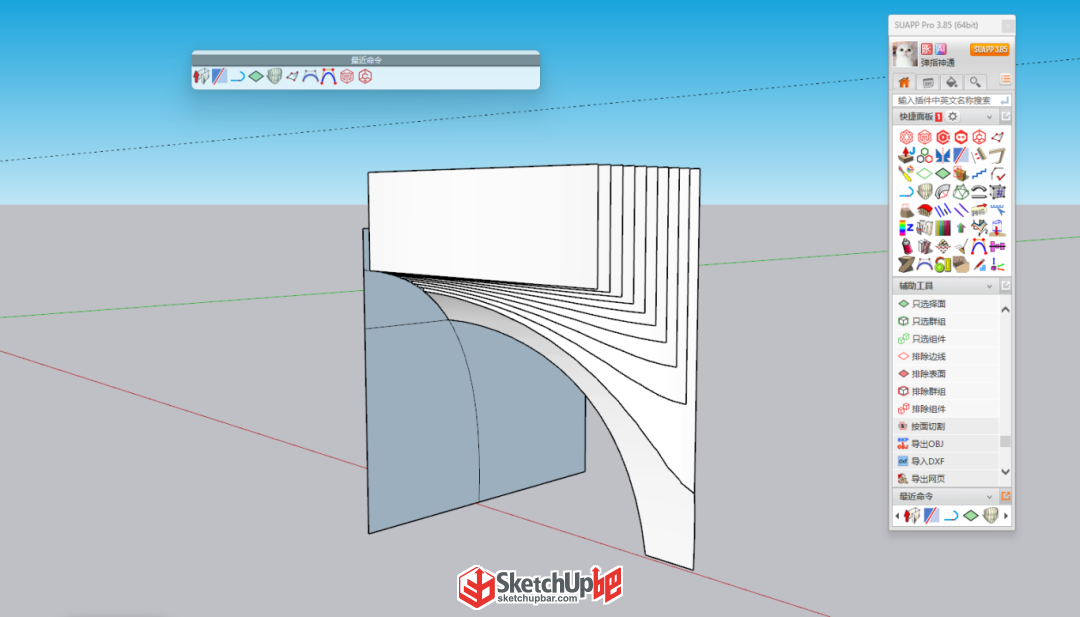

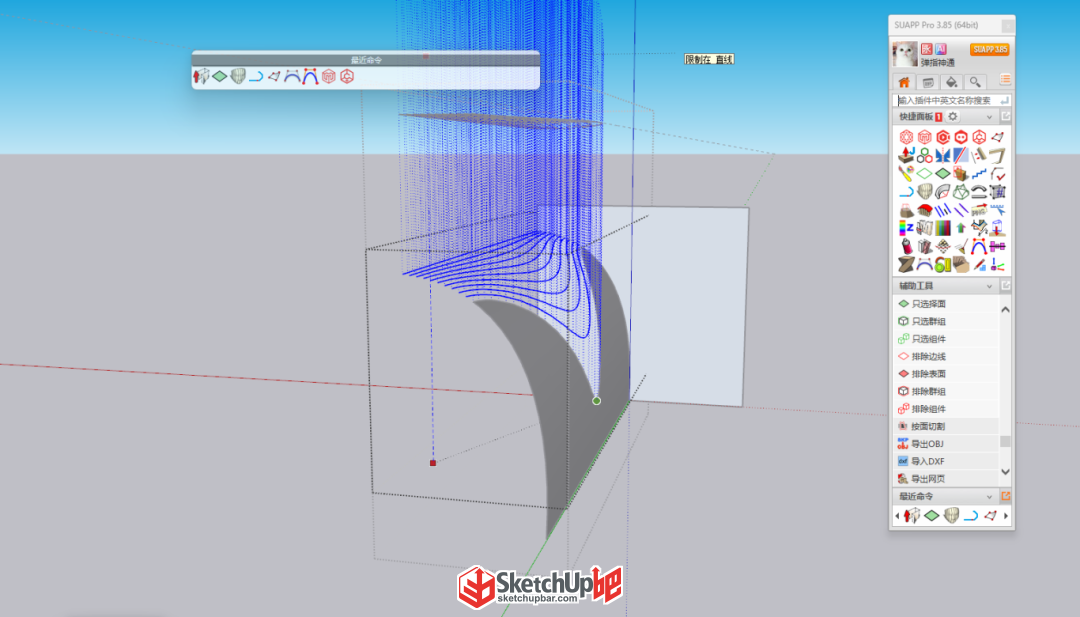

6.選中切面上的投影線，使用【拉線成面】（SUAPP編號156）沿著藍軸拉出波紋高度。
7.接著使用【對象分割】（SUAPP編號298）插件切平吊頂。
8.重復步驟1，使用【拉線成面】（SUAPP編號156）拉出另一個方向的切面。

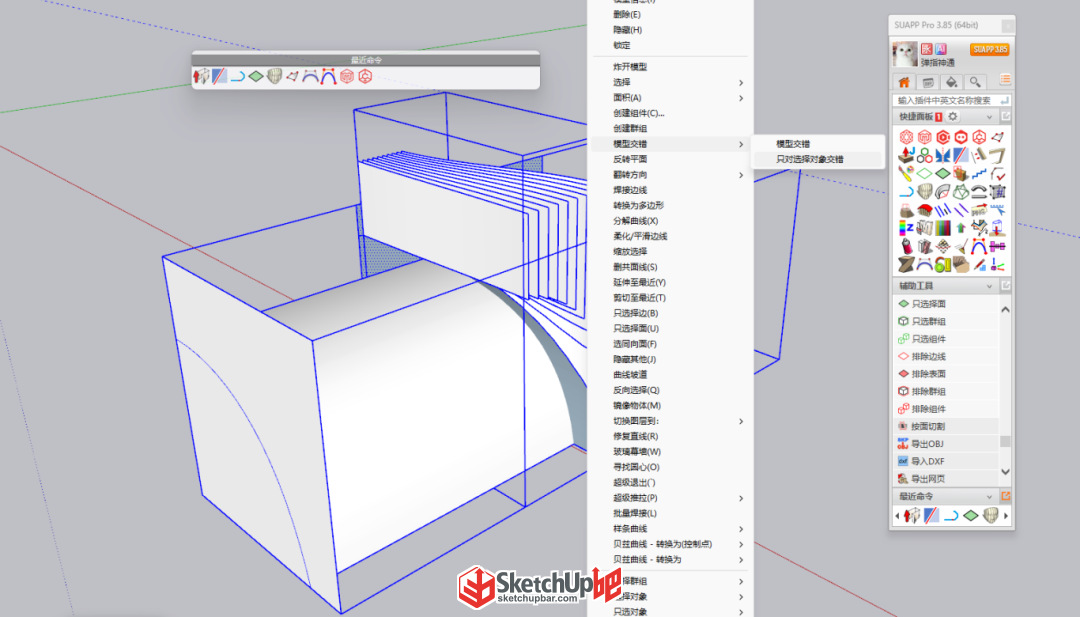

9.再全選，點擊鼠標右鍵，選擇“模型交錯-只對選擇對象交錯”。

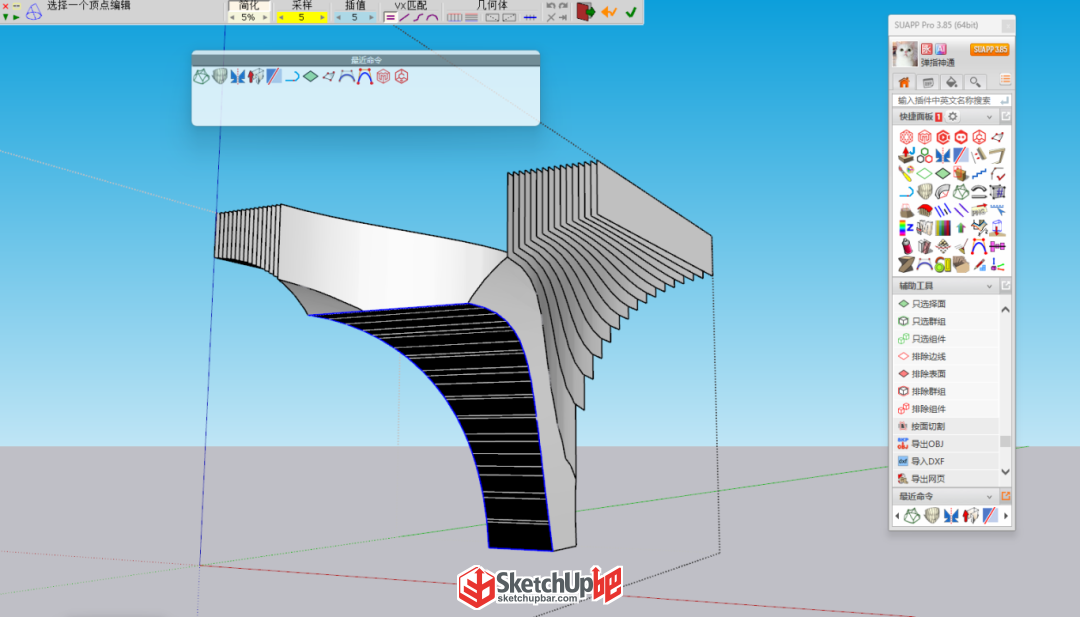

10.選中交錯后的線條，原位復制至組中然后刪除多余的部分。
11.選中單元體鏡像后移動一定間距，選中輪廓線使用【曲線放樣】（SUAPP編號427）完成封面，完成制作基本單元。

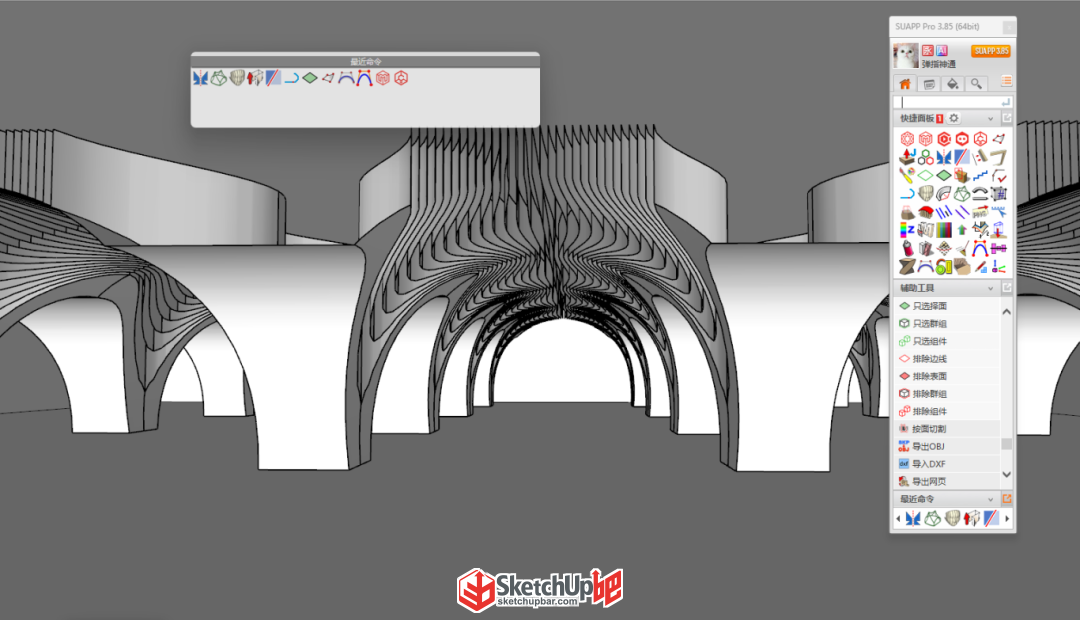

12.陣列基本單元完成場景建模。
還想看什么建模教程，評論區告訴我~ 更多建模案例敬請關注"SketchUp吧"
|
