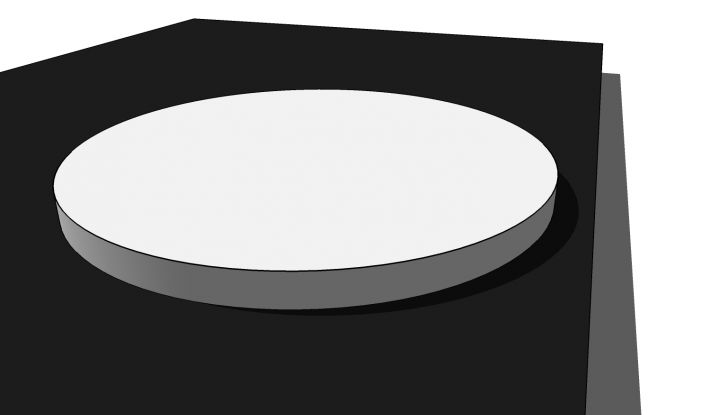

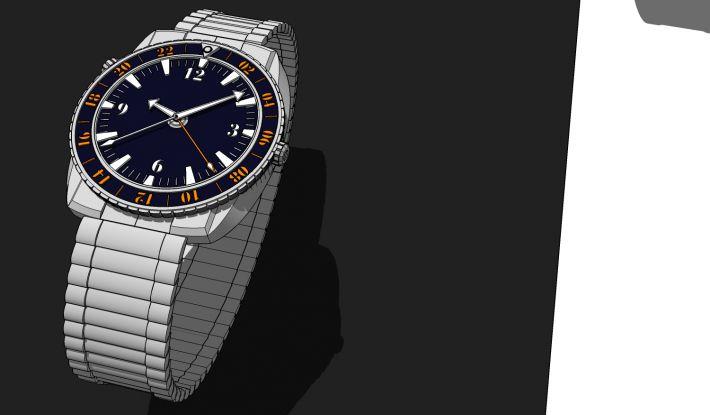

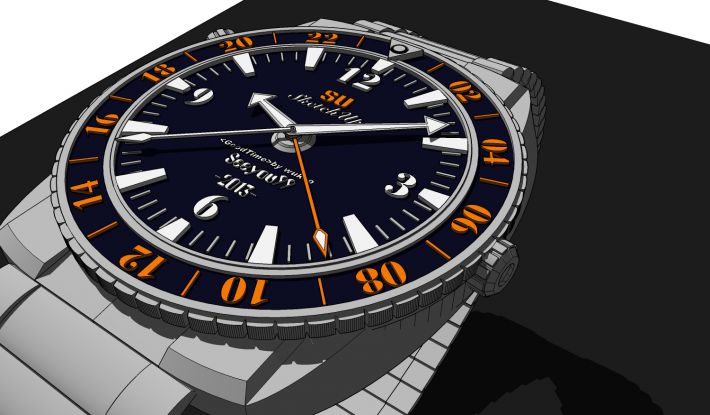

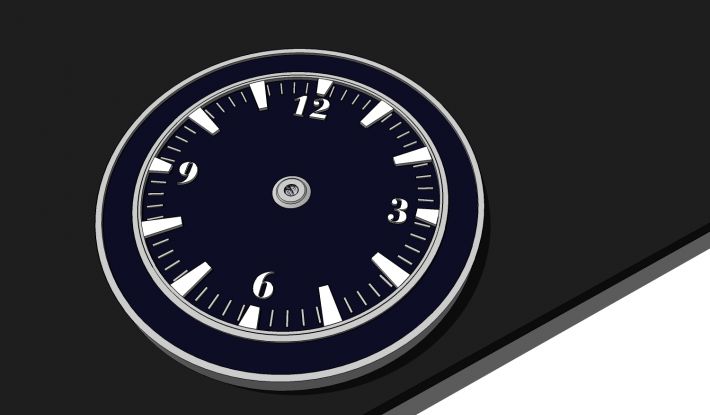

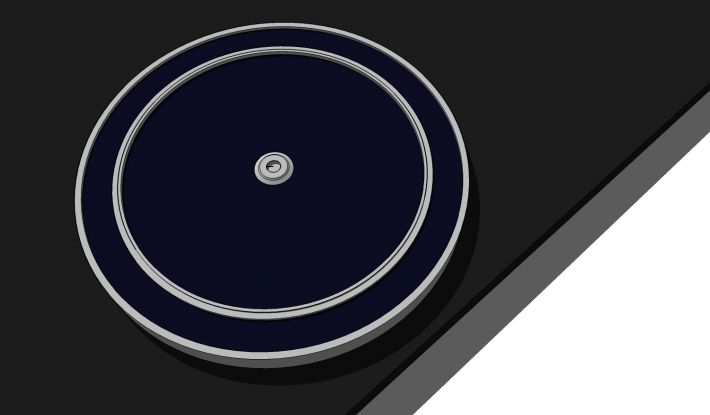

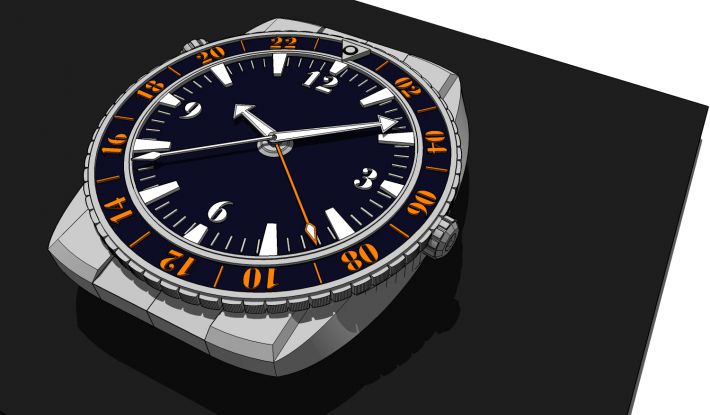

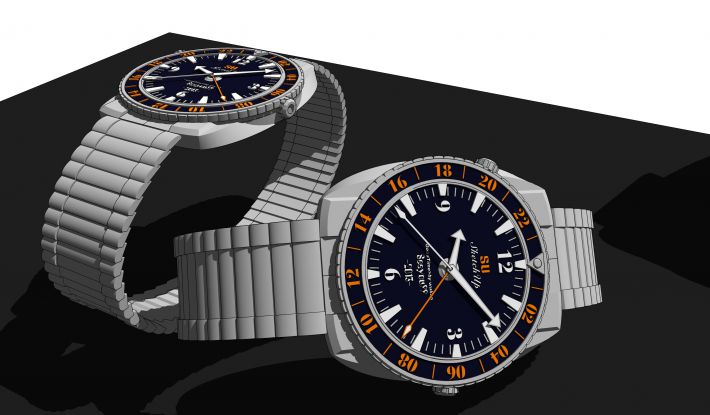

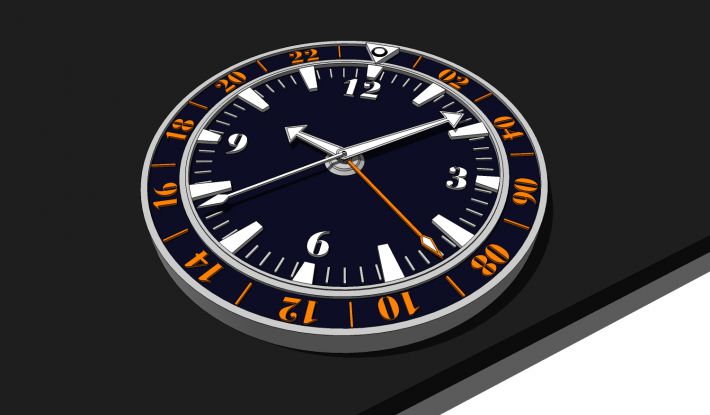

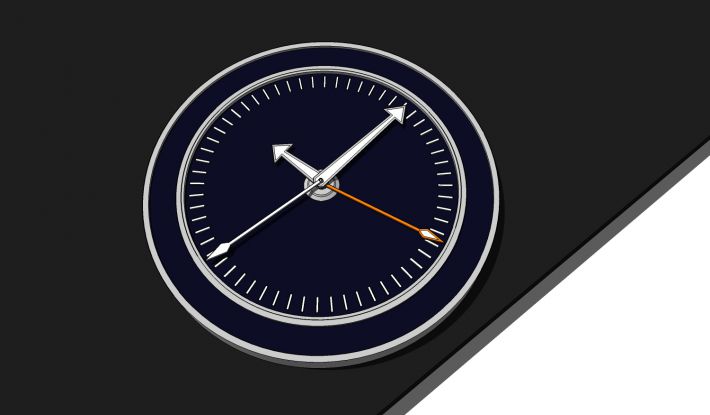

SketchUp男款腕表外觀概念設計教程  我們構想一個奢侈品牌要在2013年秋冬季推出一款專業的潛水腕表， 造型款式設定：男款磨砂拋光精鋼表殼 主色調設定：金屬銀/深海藍表盤/橙色刻度 首先我們來制作表盤，用圓形工具，默認的邊數為24，我們設定為100推拉出一個圓柱，這樣制作的圓柱的截面非常的圓滑，是我們想要的造型。（如下圖）  而后，我們設定的表盤分為內外雙圈，內圈為12小時刻度，外圈為24小時時區刻度，我們用偏移工具繪制出若干圈，推拉分出層次。（如下圖）  我們制作出時區指針/時針/分針/秒針共計四種指針，造型可以歸納為弓箭指針的造型，時針/分針/秒針為銀灰，時區指針為橙色，每個指針都是疊放在表盤上，按照圓心進行放射性排列。（如下圖）  我們把指針進行隱藏，方便我們查找到表盤的圓心，在內圈我們制作60秒的刻度，用矩形工具繪制一個細長長方體，沿著圓心旋轉6度復制60個，加上整點的刻度旋轉30度復制12個，最后加上整點數值3點6點9點12點的阿拉伯?dāng)?shù)字，字體可以選用識別性比較強的等線體或者羅馬體。（如下圖）  外圈的時區刻度是按照偶數為數字，奇數用刻度表示，起始點和終止點交匯在內圈十二點的位置，由一個倒三角形構成，中間鑲嵌著一枚鉆石。我們把隱藏的指針都可以顯示出來，查看下整體效果（如下圖）。  我們把表盤做好后，加上表底盤，表的底盤我們從中間一分為二，只需要制作半個造型，沿著紅軸進行關聯復制，方便修改編輯，表底盤的造型類似于坦克車的底座，只是沒有履帶而已。（整體造型參見下圖）  下面我們制作磨砂精鋼的表帶，制作的方法非常簡單，首先是制作一個關節，關節的造型，然后沿著軸心進行旋轉復制，整體的表鏈呈現一個正圓環，我們把表帶全選，進行縱軸的壓縮，這樣表帶的側立面呈現橢圓形，（如下圖）。  表牌上我們加上SU標識，出產日期2013和制作廠商seeyou99，設計師wukoo，整個腕表的概念造型設計就基本完成了，我們看下局部的效果。  大功告成，整個用時40分鐘，在這里祝大家十一長假開心。我是wukoo 我愛做模型 |
