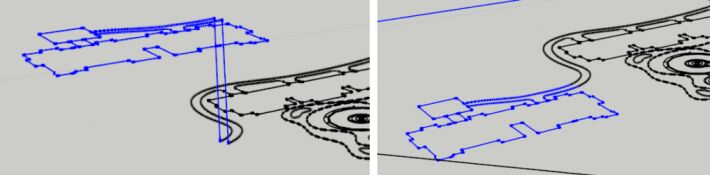

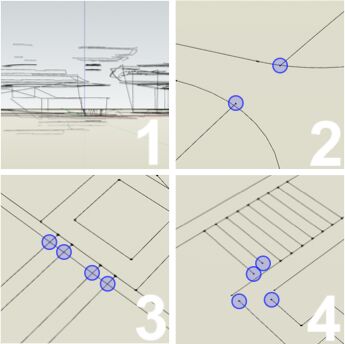

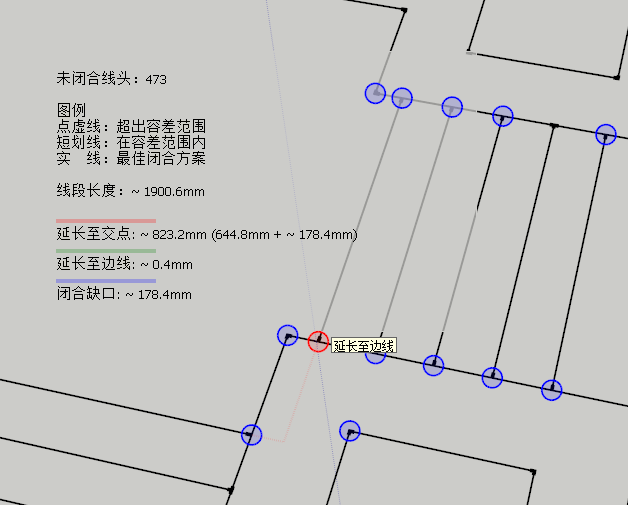

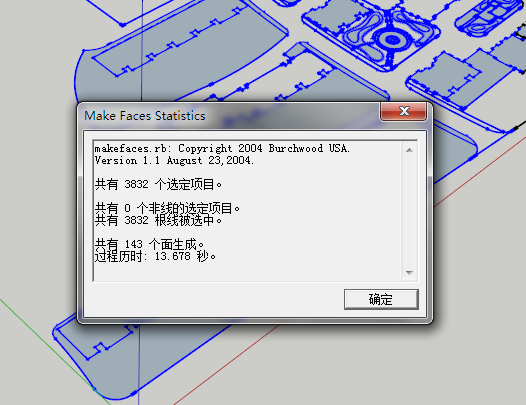

| 文：陳興友 / 俞爽 / 柳洋 SketchUp吧ID：麥兜 / 雙魚 / ly871108 本文刊登于SketchUp電子雜志《吧卦》第二、三&四期 電子版鏈接：http://www.mgcxq.cn/thread-82428-1-1.html http://www.mgcxq.cn/thread-90112-1-1.html 紙質版鏈接：http://www.suapp.me/tuan.php SketchUp封面那點事兒 【上篇】  復雜的 AutoCAD 圖紙導入 SketchUp 后，通常都需要進行封面操作。尤其是景觀、規劃等專業的設計師，封面工作更是家常便飯。常規的一根根描線封面的方式，苦不堪言，耗費大量的人力和時間。 導入前處理 將CAD圖紙導入 SketchUp 之前，必須在 AutoCAD 中進行一系列的整理操作。經過整理，將大大降低在 SketchUp 中的封面處理難度，提高成功率，因此請務必認真處理以下關鍵步驟： 1、清理無用對象 在CAD中利用圖層管理、快速選擇和清理等命令將多余的線、填充、文字、標注以及其他無用對象清理掉，只保留封面所需的輪廓線，保證圖紙干凈整潔減少。 2、整理圖層 解鎖所有圖層，并清理干凈；如沒特殊需要，都統一歸到0圖層。 3、處理多義線 首先通過過濾選擇將所有多義線（PL線）線寬批量設置為零。如果PL線帶有圓弧段，則必須將PL線炸開，以便導入 SketchUp 后保留圓弧屬性，否則圓弧段將全部變成斷線。 4、處理樣條曲線 樣條曲線（SPL線）同樣需要專門處理，否則原始SPL線導入 SketchUp 后是固定的100段斷線；偏移過的SPL線導入后的段數跟CAD里的控制點數相同，一般都是幾百段甚至更多。 對此有兩種處理方式：可以通過CAD插件批量轉為PL線，然后按第3步處理PL線的方法處理；或者留待導入 SketchUp 后處理，但不建議此方法。 5、Z軸歸零 需要保證所有CAD點線面處于同一標高，才可完整封面?？梢酝ㄟ^CAD插件執行Z軸歸零，也可導入 SketchUp 后處理。 6、整理圖塊 圖塊導入 SketchUp 后將成為組件，依舊保持關聯度。根據個人需要和圖紙情況選擇是否炸開。 7、處理天正圖紙 如果CAD圖紙使用天正建筑繪制，請執行天正菜單文件布圖中的分解對象命令，把天正定義的對象分解為 AutoCAD 基本對象。否則天正對象圖形將無法正常導入 SketchUp 。 8、消除重線 為了避免重合的CAD對象影響封面，請執行天正菜單曲線工具中的消重圖元命令，消除重合的線、弧和圖塊等。 封面難點解讀 經過上述八個步驟整理后的CAD圖紙，保存為2010 （SketchUp8.0開始支持）或更低版本的dwg格式，就可以導入 SketchUp 了，導入時注意在導入選項中設置好單位。 下面為大家解讀導入 SketchUp 后需處理的難點。封面之所以無法順利完成，其本質原因在于線沒閉合。我們歸納后有如下幾種異常情況： 1、邊線不共面 由于CAD圖紙沒有正確Z軸歸零，邊線不在統一標高，因此無法成面。 2、圓弧及曲線存在誤差 因?yàn)?AutoCAD 和 SketchUp 中圓弧有本質的區別：CAD圓弧是矢量圖形，也就是絕對圓?。籗ketchUp 中的圓弧并非真正的圓弧，而是由一定數量的線段連接而成的由段數控制的“類圓弧”。CAD圓弧導入 SketchUp 后默認為12段、圓為24段。 因此，在CAD里直線和圓弧T字形交叉，導入 SketchUp 之后就會變成沒有交點或者多出一小段出頭短線，通過整理CAD圖無法解決。樣條曲線也存在同樣問題。 3、相交線無交點 導入后的線可能出現沒有交點的現象，使得封面時程序無法判斷邊界。 4、CAD圖繪制不精確 CAD圖紙繪制的時候由于操作誤差或捕捉精度等多種原因，出現沒有閉合的缺口，CAD中沒有檢查。  封面解決方案 經過導入前在 AutoCAD 中的處理，以及上文對封面難點解讀，SketchUp 的后續封面問題也就明朗了許多，只需逐條解決以上四個難點即可。 我們總結出如圖八步封面步驟，其中五步為必不可少的關鍵步驟：  根據我們的最優化方法，可以讓你閑庭信步般在幾招之內完成以往需要耗時良久的封面問題。 上圖中同時列出了若干相關插件工具及命令，歡迎大家自行嘗試與探索。  【下篇】 經過上文對封面難點解讀，我們總結出如上八步封面步驟，其中五個關鍵步驟必不可少。 下文我們將多款 SketchUp 插件進行功能和性能上的橫向?qū)Ρ龋敿?xì)地講解如何運用最精簡的功能組合、最少的操作步驟、最有效率地掌握完美封面方法。 封面解決方案 根據上期所述，封面步驟一般包括以下幾步： Z軸歸零、重建圓弧及曲線、模型交錯、閉合邊線、刪除廢線、檢查微調、生成面域以及后續優化。 下面給大家介紹如何在 SketchUp 中解決以上難點，快速高效地進行封面： 1、Z軸歸零 又稱統一標高，用于解決 CAD 線導入 SketchUp 后不共面的問題，讓所有或已選線條的全部頂點Z坐標歸為零標高。  優勢：可穿透組。 自動封面（SUAPP編號228）工具中的 壓扁圖形（http://www.suapp.me/plugin/228）。 邊線工具（SUAPP編號84）工具中的 Z軸共線（http://www.suapp.me/plugin/84）。 劣勢：以上兩款命令均不可穿透組。 2、重建圓弧及曲線 主要用于解決上文提到的 CAD 樣條曲線（SPL線）未經處理就導入 SketchUp 中所帶來的問題，以及 CAD 圓弧導入 SketchUp 后默認為12段、圓為24段。對于精度要求的不同，將圓弧及曲線進行調整段數以達到合理的標準。 Fredo6插件集（SUAPP編號155）中的 焊接曲線（http://www.suapp.me/plugin/155）主要用來焊接處理CAD樣條曲線（SPL線）未經處理就導入SketchUp 后出現的幾百條斷線，將其焊接成完整曲線。 優勢：處理效率較高；處理過程和結果直觀。 焊接線條（SUAPP編號48）（http://www.suapp.me/plugin/48）功能和焊接曲線相同。 劣勢：大批量線條焊接時會出現停止響應，建議少量線條焊接時使用。 經過上面步驟焊接后的曲線的平滑度會非常高，一般情況是不需要這么高的精度。 Fredo6插件集 工具中的 簡化曲線、邊線工具 工具中的 簡化曲線 以及 簡化等高線（SUAPP編號258）（http://www.suapp.me/plugin/258）：以上命令的功能可以將曲線平滑度適當降低，對后期封面計算量以及模型文件大小都會有明顯改善。 Fredo6插件集 工具中的 平滑曲線（http://www.suapp.me/plugin/155）與簡化曲線功能正好相反，對于精度要求高的可以嘗試使用。 重建圓弧（SUAPP編號232）（http://www.suapp.me/plugin/232）：選中需要批量處理的圓弧，執行命令，可根據自己的需要輸入相應數值，一般默認數值即可。不可穿透組。 優勢：可批量處理圓弧。  劣勢：不可批量圓弧。 3、模型交錯 用于解決導入后的線可能出現沒有交點的現象，導致封面時程序無法判斷邊界。注意處理時必須炸開群組。 自動封面 工具中的 自動交錯 或選用 模型交錯（SketchUp 功能）：不可穿透組。  4、閉合邊線 通過延長孤立線段的線頭至最近點和線，或補充丟失邊線，達到閉合的目的。 DWG封面（SUAPP編號146）工具中的 延長孤立線（http://www.suapp.me/plugin/146）按照已選對象中孤立線段的百分比對線段兩端均進行延長，若已有交叉點的端頭則不會繼續延長。 優勢：邊線未閉合的多數情況是需要對所選孤立線段進行延長，它只會延長，而不是直接在兩個線端補充一根直線進行連接，確保結果更加精確；延長后會自動交錯線段，使其有交點。 劣勢：會延長出來一些出頭短線，需做下一步的刪除廢線步驟；不可穿透組。  自動封面 工具中的 延長邊線（http://www.suapp.me/plugin/228）：對已選對象中沒有交點的邊線延長所輸入的長度。 優勢：可以延長指定長度。 劣勢：存在bug，每次必須重新輸入指定長度值，否則無效；延長后的線不會自動交錯，需手動執行模型交錯；會延長出來一些出頭短線，需做下一步的刪除廢線步驟；不可穿透組。  優勢：自動判斷補充丟失邊線或延長邊線。 劣勢：判斷的準確度不高，容易判斷失誤，存在不該補充邊線的也給補充了邊線等問題。對于面對要求不是特別高的封面需求，可以嘗試使用；不可穿透組。  優勢：自動判斷補充丟失邊線或延長邊線；既有補充丟失邊線或延長邊線功能，同時還有刪除出頭短線和孤立單線的功能。 劣勢：判斷的準確度不高，可以滿足要求不是特別高的封面；不可穿透組。 5、刪除廢線 將無用的出頭短線、孤立的單線進行清理。 邊線工具（SUAPP編號84）工具中的 閉合缺口（http://www.suapp.me/plugin/84）：未閉合線段長度在容差值內的都會被刪除，不可穿透組。 優勢：既有補充丟失邊線或延長邊線功能，又有刪除出頭短線和孤立單線的功能；可以配合 DWG封面 工具中的 延長孤立線 來刪除出頭短線。 劣勢：不可穿透組。 自動封面 工具中的 刪除短線：將所選對象中在指定長度內的出頭短線全部刪除。 優勢：只刪除指定長度的出頭短線，可避免誤刪除有用的線。 劣勢：不可穿透組。 自動封面 工具中的 刪除斷線 和 邊線工具 工具中的 刪除廢線 以及 線頭工具（SUAPP編號117）工具中的 刪除線頭（http://www.suapp.me/plugin/117）：這三個功能基本相同，將所選對象中當前狀態所有未閉合出頭線段和孤立線刪除。 優勢：刪除線的能力較強，可以將較短的和一些長度過長的無用線同時清理掉。 劣勢：可能出現誤操作，將有用的線也清理掉。建議在執行完閉合缺口及其他清理廢線之后，在檢查微調階段再來嘗試使用此功能。 DWG封面 工具中的 刪除孤立邊線 可以將所選對象中所有在指定長度內的出頭短線和孤立線全部刪除。 優勢：刪除指定長度內的線。 劣勢：指定長度的單位為英寸。 6、檢查微調 經過上述幾步的操作之后，基本上解決大部分的問題，但總還是會有部分遺漏。這個時候就需要進行查缺補漏，對遺漏的部分再做處理。 邊線工具（SUAPP編號84）工具中的 查找線頭 （http://www.suapp.me/plugin/84）可以快速查找并虛擬標記出圖中所有未閉合的線頭，同時還有相關圖例說明，如圖。而且可以點擊線頭進行智能處理，非常實用。  劣勢：數字編號還需手動移除。  7、生成面域 對處理完成的圖形生成面域，一般的做法需要重新描其中一條邊線，下面介紹幾個快速生成面域的工具。 生成面域（SUAPP編號6）（http://www.suapp.me/plugin/6）：使選中對象中已閉合的邊線批量生成面。 優勢：具有封面進度條，封面完成后會有處理結果顯示。  劣勢：沒有進度條以及處理結果提示。 話說處理完生成面域這一步驟后就應該完工了，不過有些地方也許還無法正常生成面域。這個時候就要再通過第6、7兩步來局部檢查微調，對發現的問題依次處理。 8、后續優化 經過以上步驟后，所有的線都已生成面域，那現在總該完工了吧！這個時候封面工作確實已經完工，但是，我們還需要對生成的面進行一些優化處理。 如果你仔細看現在的成果，會發現生成的面的方向是不統一的，有正有反，這個時候就要處理面的方向統一。 自動封面 工具中的 正面朝上 可以自動將所選面域全面正面朝上。 自動翻面（SUAPP編號259）（http://www.suapp.me/plugin/259）：通過掃描屏幕上所顯示的所有內容，識別面對相機的所有面的正反，自動將背面翻轉。三種模式可選（高/普通/中），掃描像素的精確度就越高，同時掃描的時間也就越久；反之亦然。 單擊翻面（SUAPP編號151）（http://www.suapp.me/plugin/151）：通過單擊鼠標左鍵來翻轉面的方向，操作簡單，但無法批量操作，可以用于少量的翻面操作。 智能翻面（SUAPP編號16）（http://www.suapp.me/plugin/16）：功能比較強大，有多種模式可選，翻面的同時還可以保留材質，同時也可以穿透群組。  靈犀一指，如果您要查看本帖隱藏內容請回復 希望對大家的學習和工作有幫助，謝謝！ 本文刊登于SketchUp電子雜志《吧卦》第二、三&四期 電子版鏈接：http://www.mgcxq.cn/thread-82428-1-1.html http://www.mgcxq.cn/thread-90112-1-1.html 紙質版鏈接：http://www.suapp.me/tuan.php |
