今天給大家講講酷炫的

 異形曲線編織網架建模思路

▼

  提問

  解答

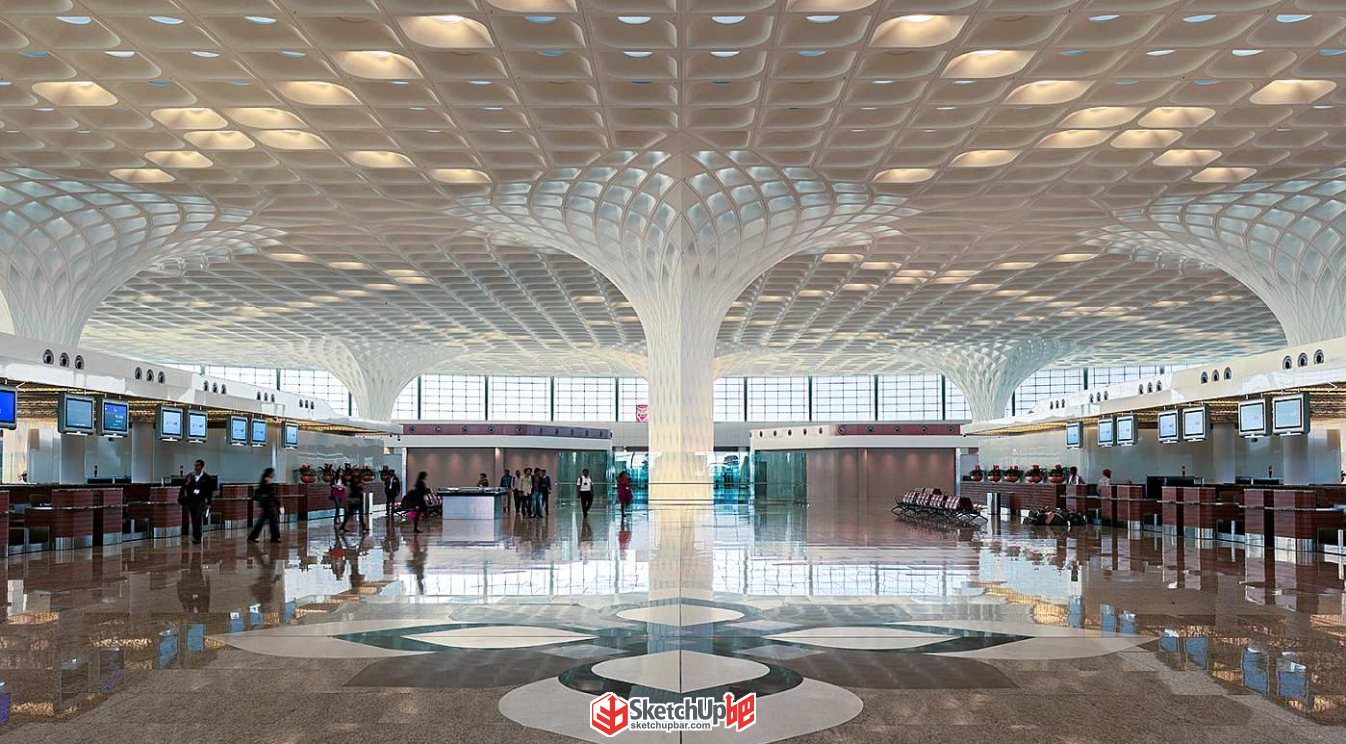

*參考圖來自SOM設計的Chhatrapati Shivaji國際機場2號航站樓

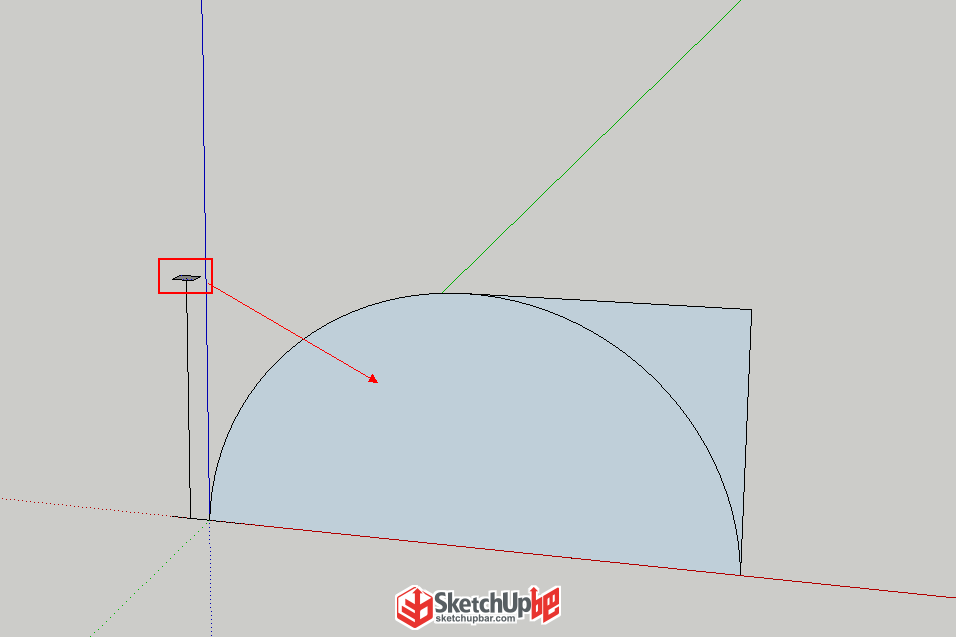

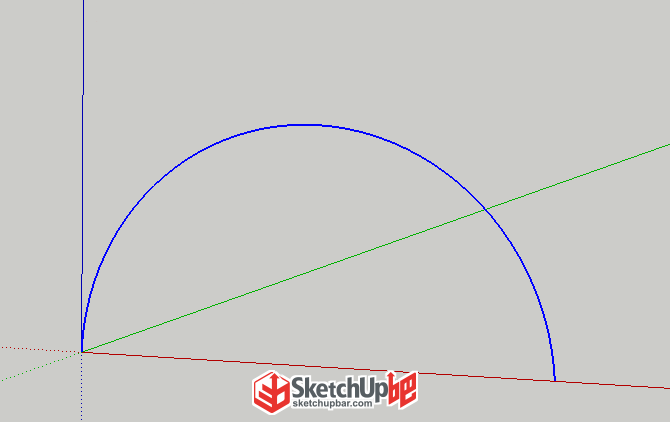

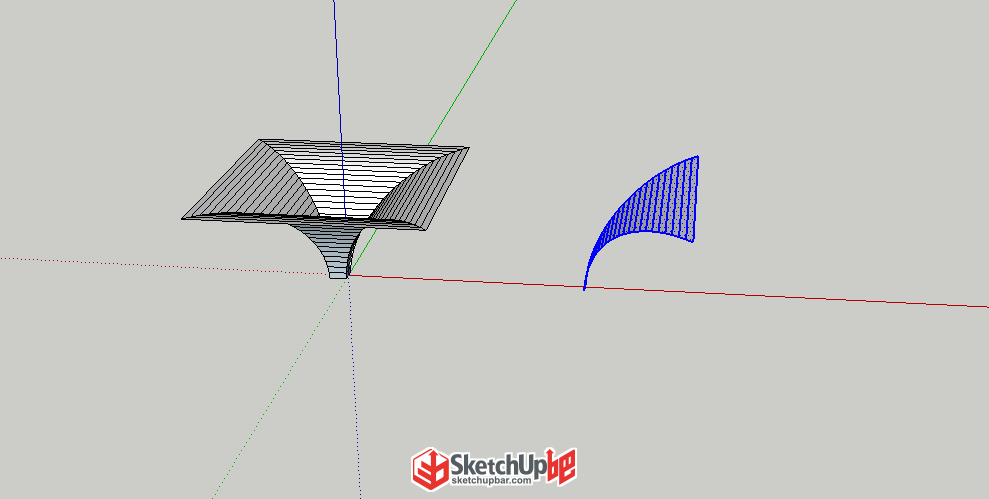

1.在XZ平面，畫半圓圓弧，段數50；

2.沿圓弧中心連線成面，做截面，在左側弄出網架中心點；

3.使用路徑跟隨命令后，刪除多余線面；

4.原有的輔助線，成組隱藏；

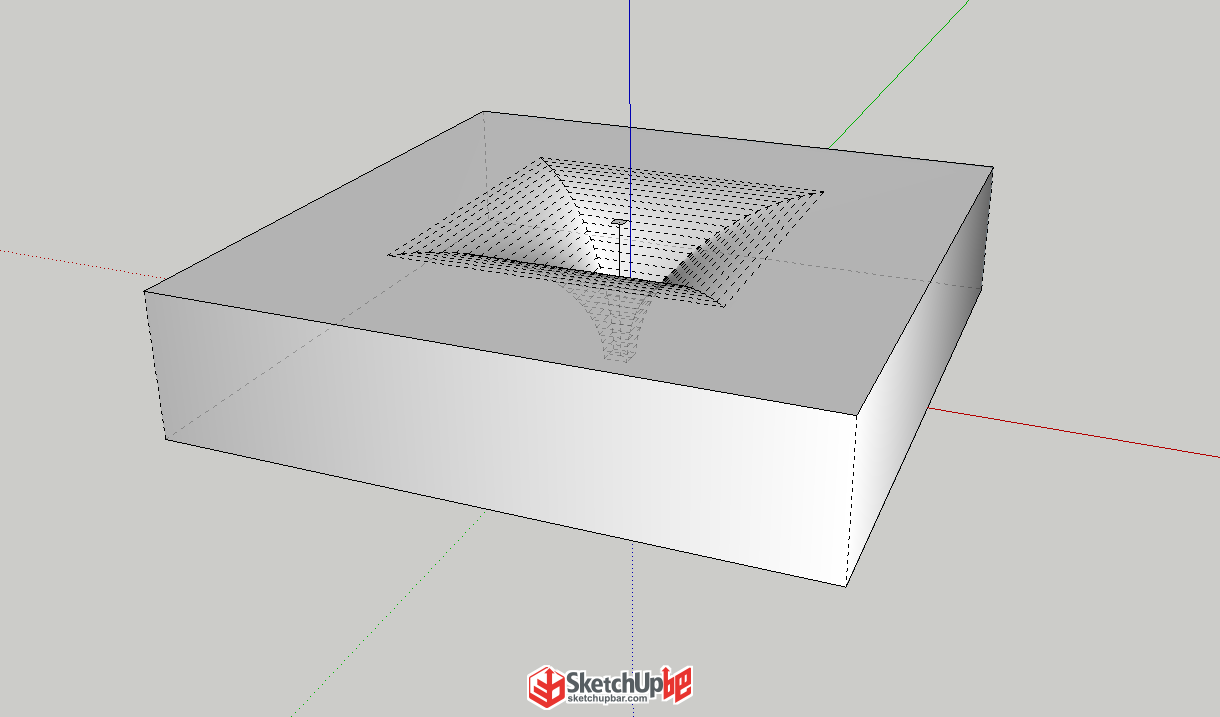

5.復制四分之一出來；

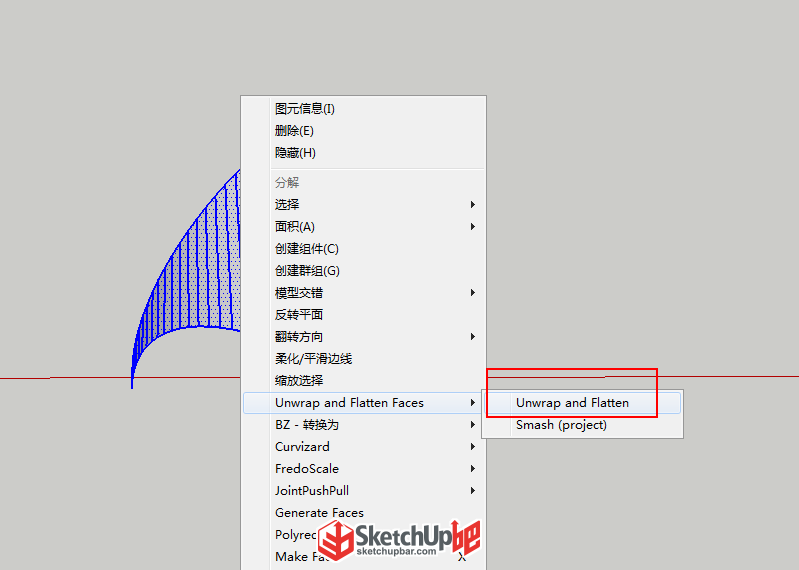

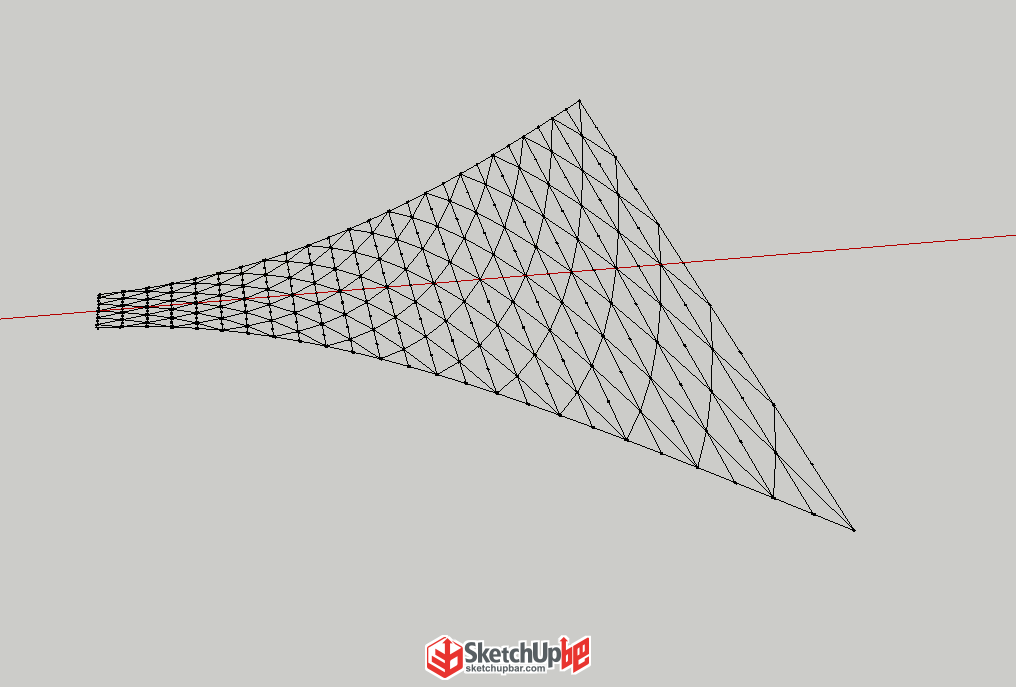

6.使用展開壓平（SUAPP編號326）；

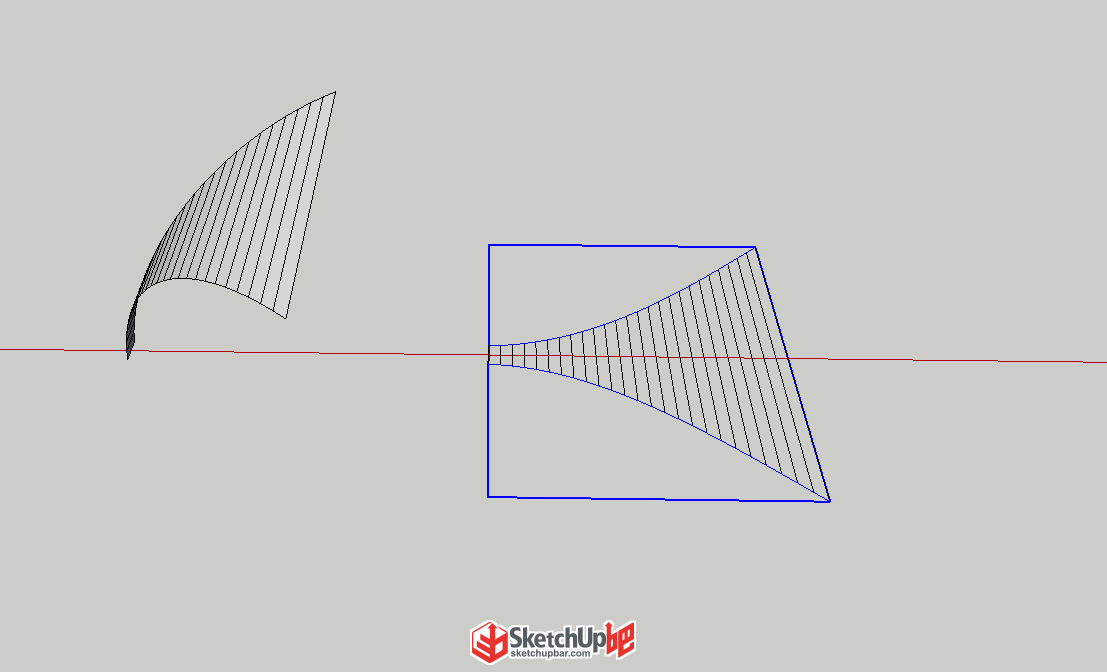

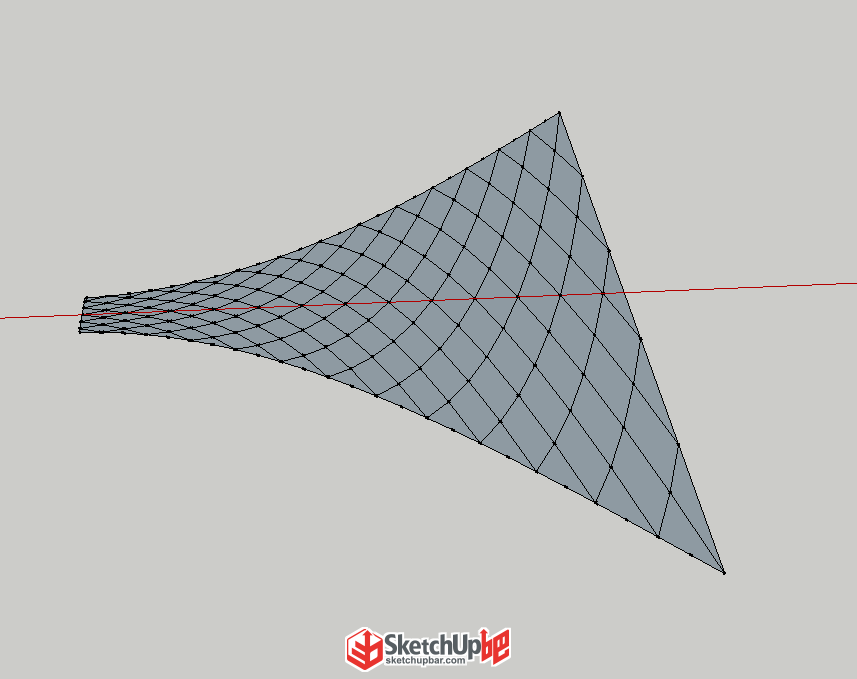

7.壓平后刪除面，將弧線成組；直線等分段數10段；

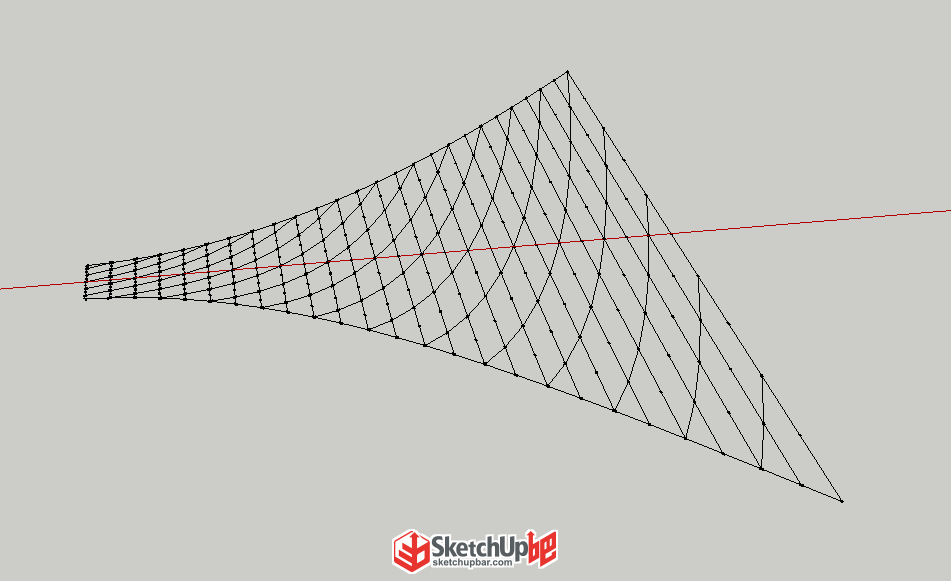

8.描出曲線后，成組，鏡像；

刪除直線組，封面；

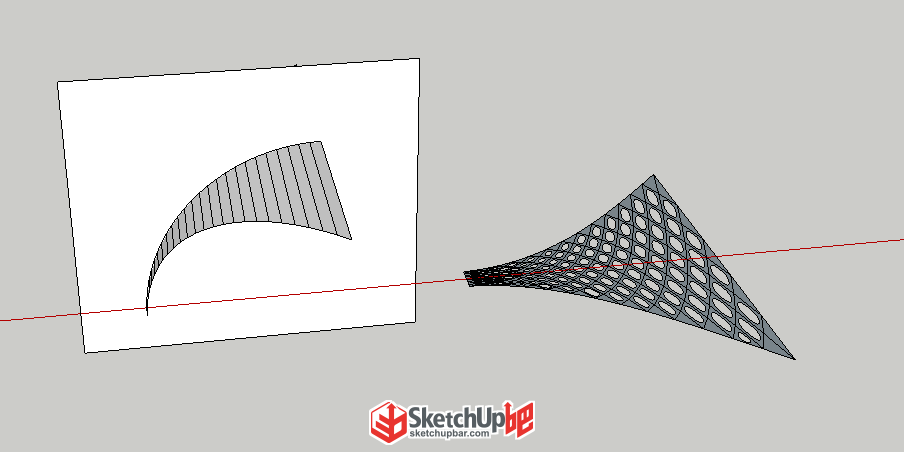

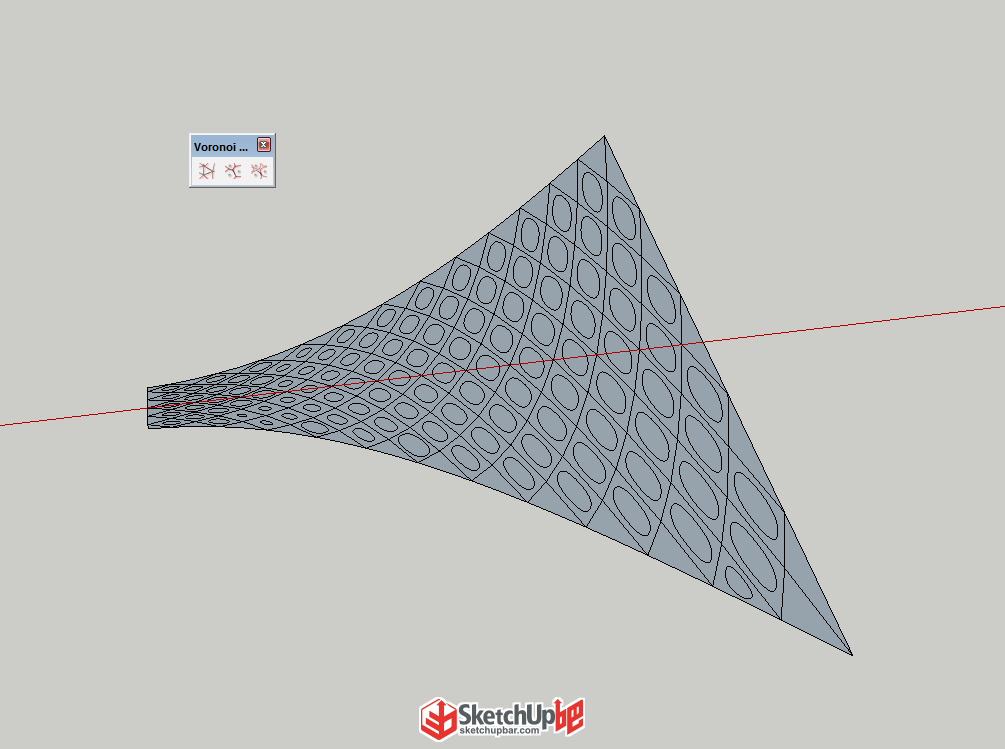

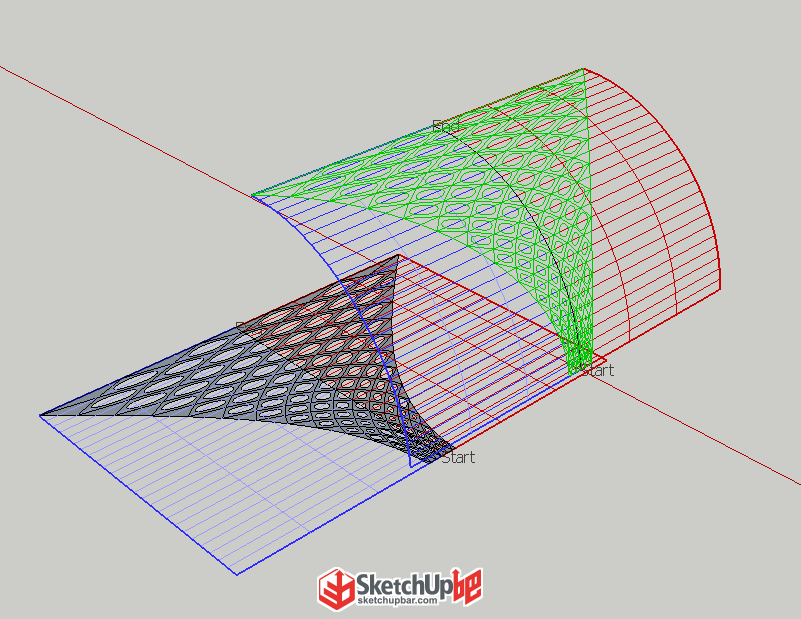

9.使用泰森多邊形（SUAPP編號102），TAB控制好第一欄數值，可以弄出漸變的效果；

掏出洞；

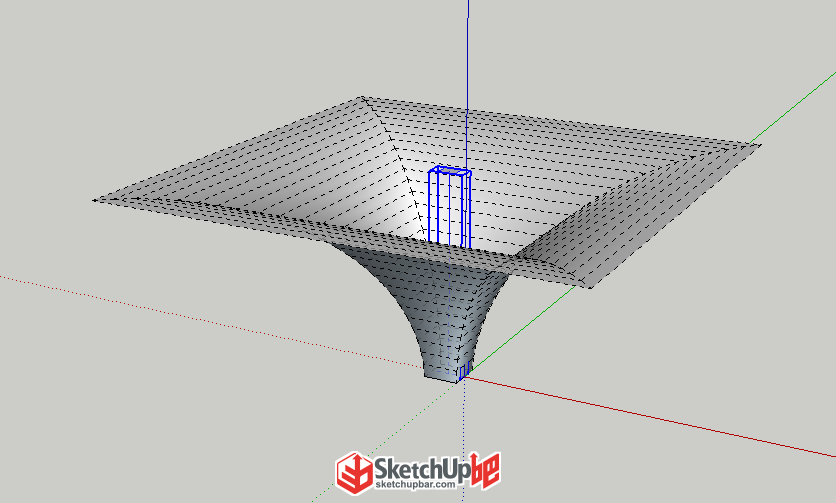

使用形體彎曲（SUAPP編號118）彎曲一下；

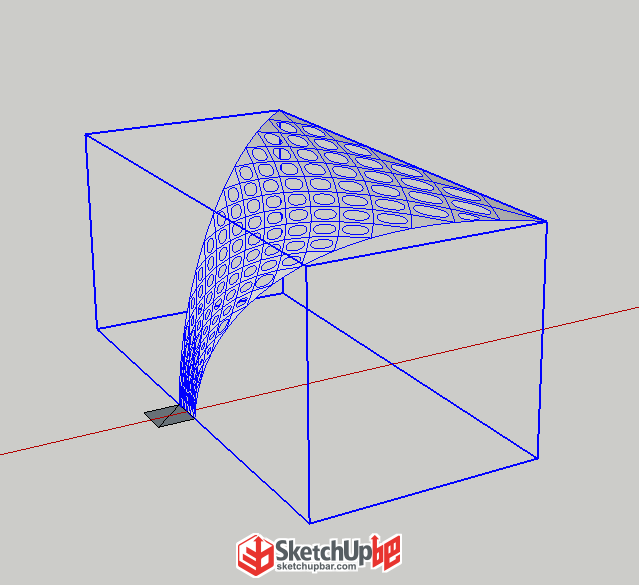

10.復制一個底面，做旋轉復制；

拉出底部；

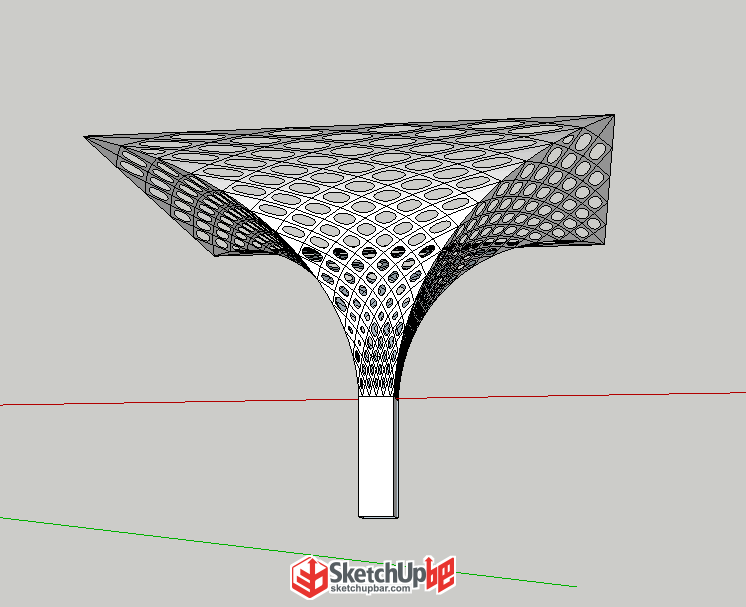

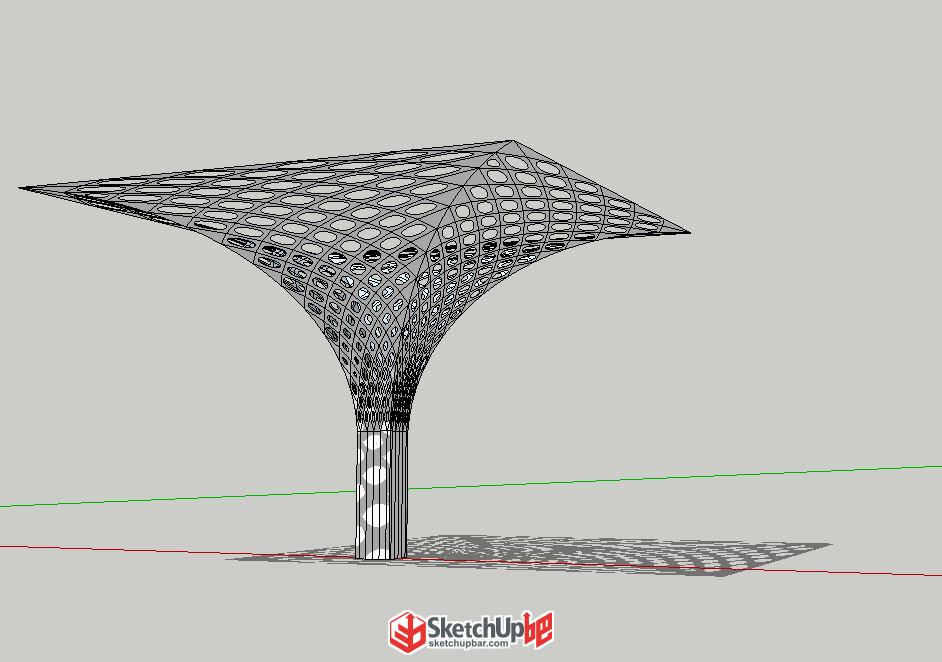

完成！

大致是這個方法，沒細化，要做骨架的話，前面幾個步驟，留線就好！
要做意向圖的完整模型，第三步，就得留面了

如果你看得不過癮

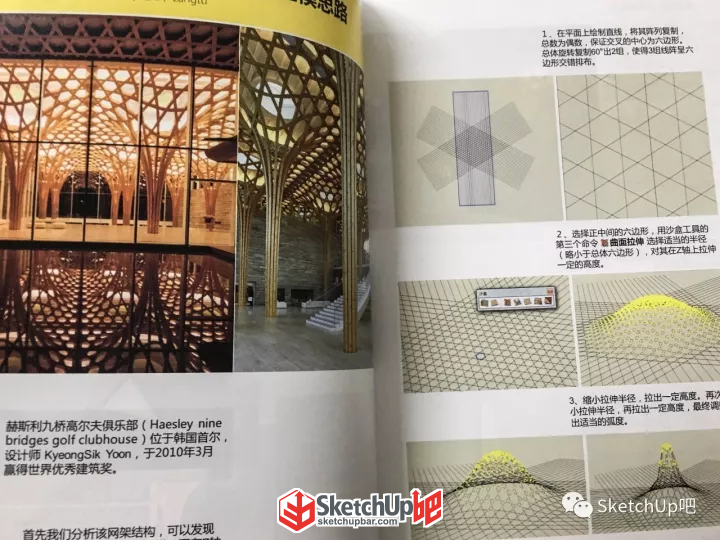

小吧還有一個類似的網架建模詳解

▼
