*教程自SketchUp吧用戶 ppjo

今天小吧給大家?guī)硪粋€(gè)有趣的建筑

 特拉維夫拱廊高層住宅

的SketchUp建模思路和模型分享

▼

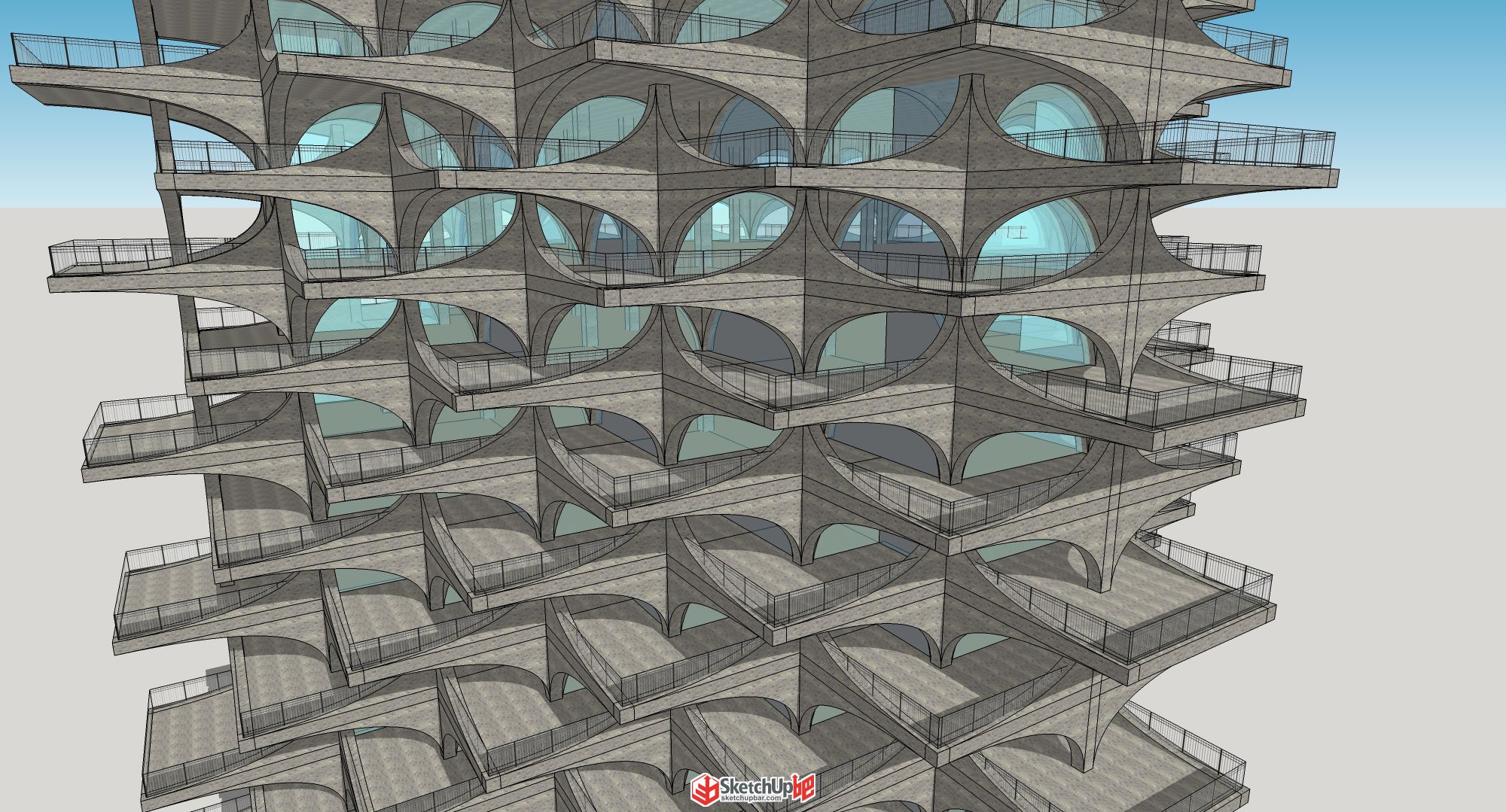

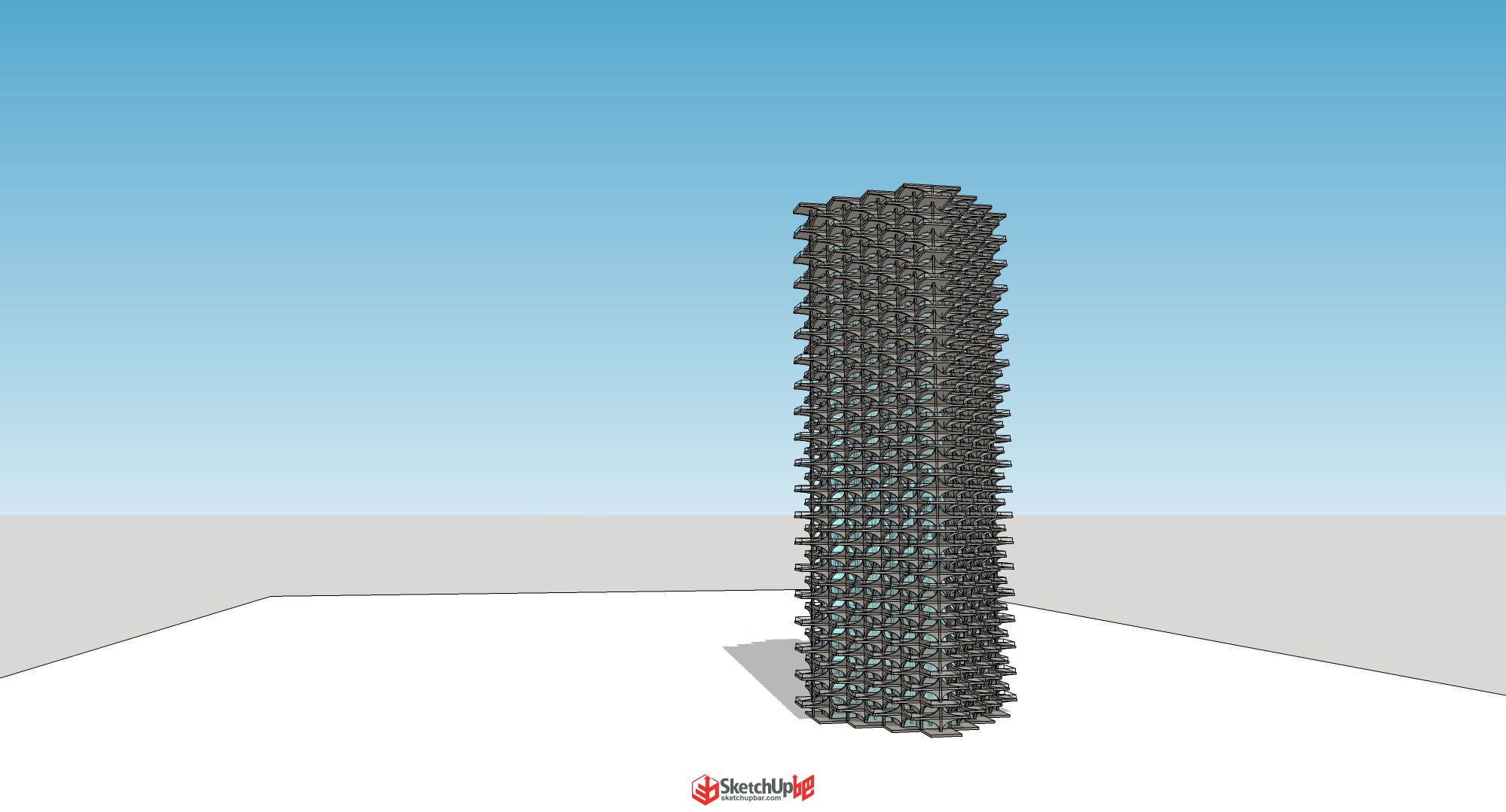

模型圖VS渲染圖

1、首先上網找到了這個案例，弄下來了兩張平面圖。

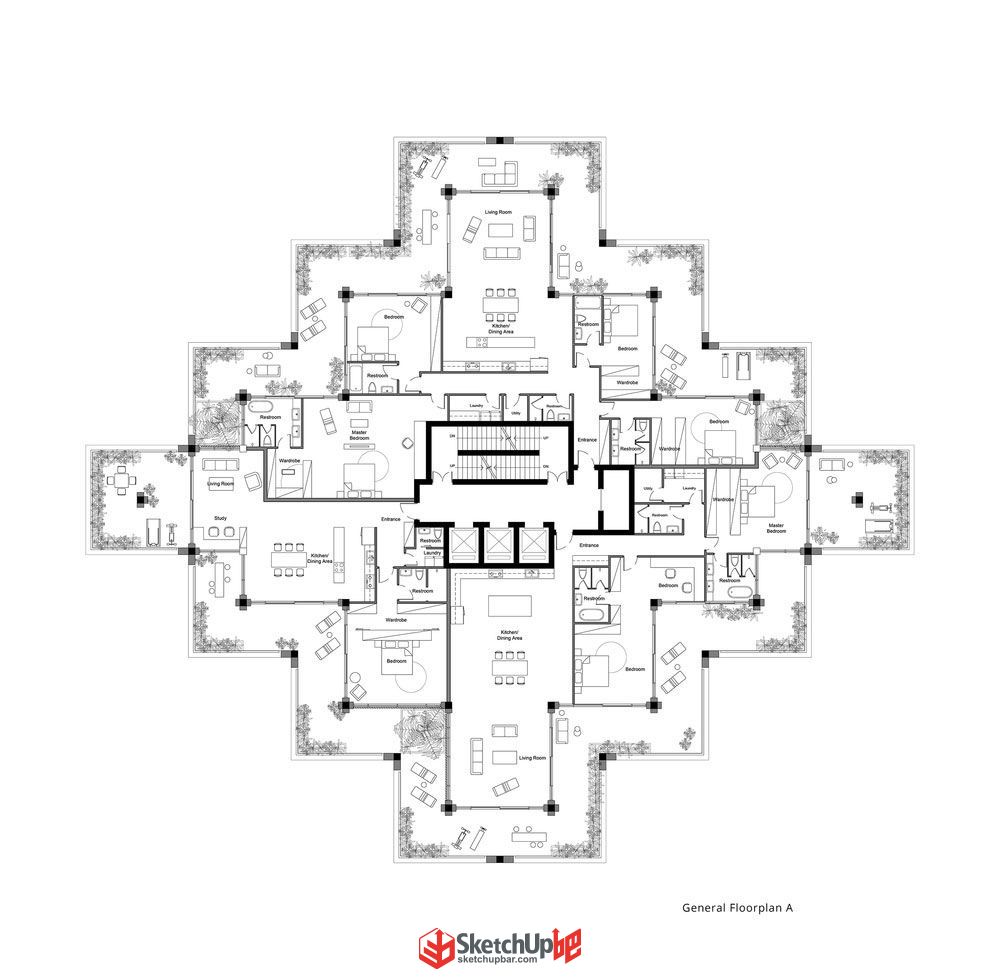

標準層A

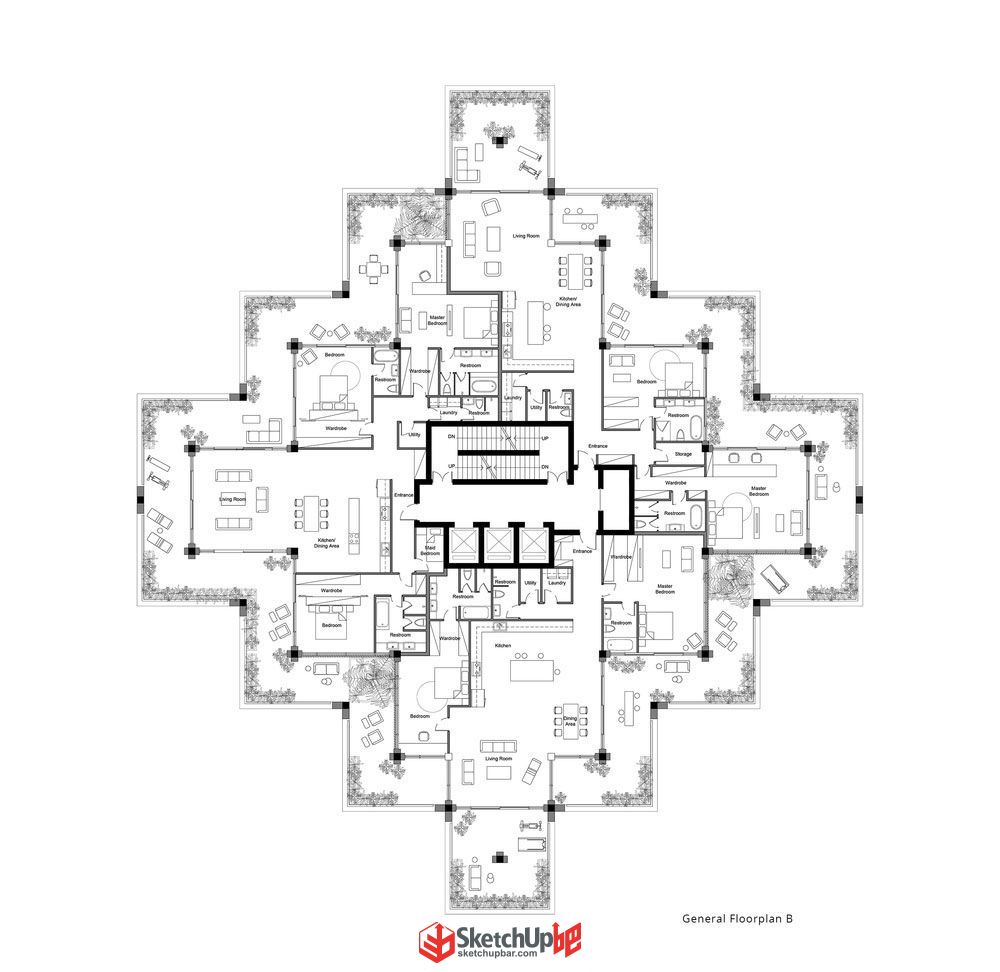

標準層B

2、接著把這兩張圖導入SU，在調整大小比例。我找了其中一個柱子，假設他是600mm的方形。

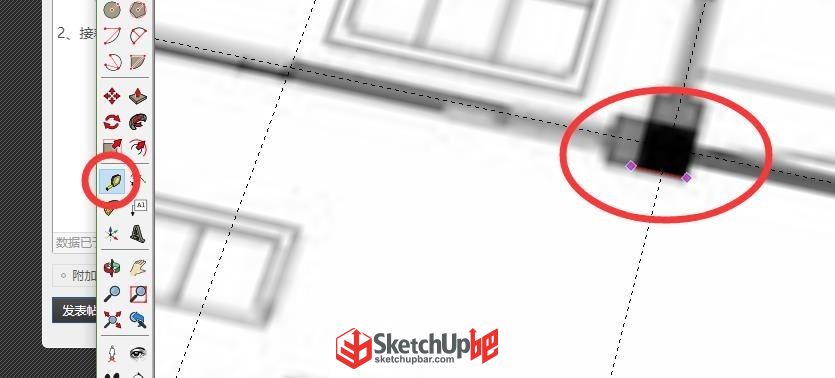

（在su用尺子工具量取任意柱子的距離，然后輸入600，然后點擊回車，就可以按尺寸縮放平面了）

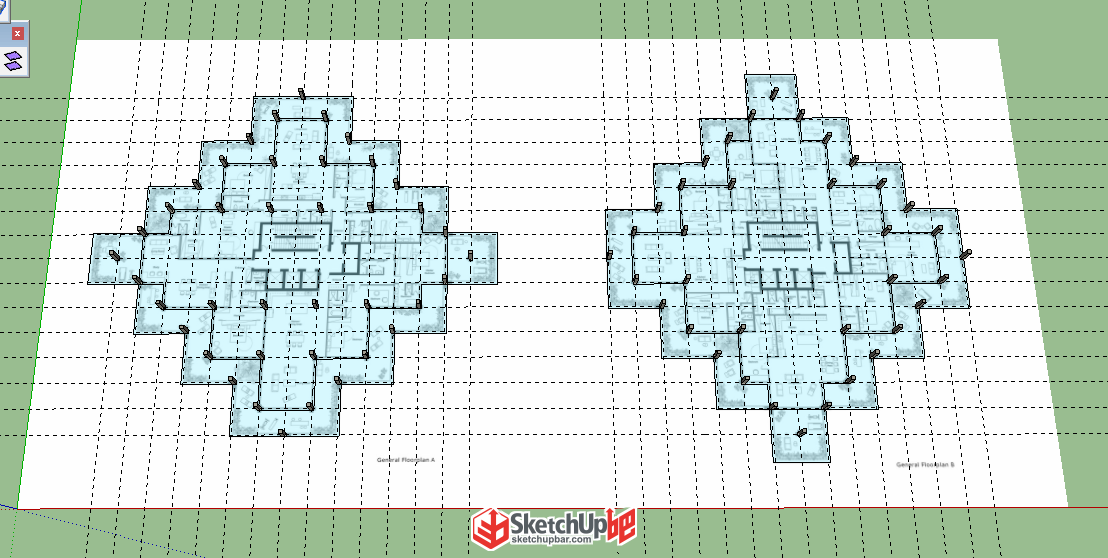

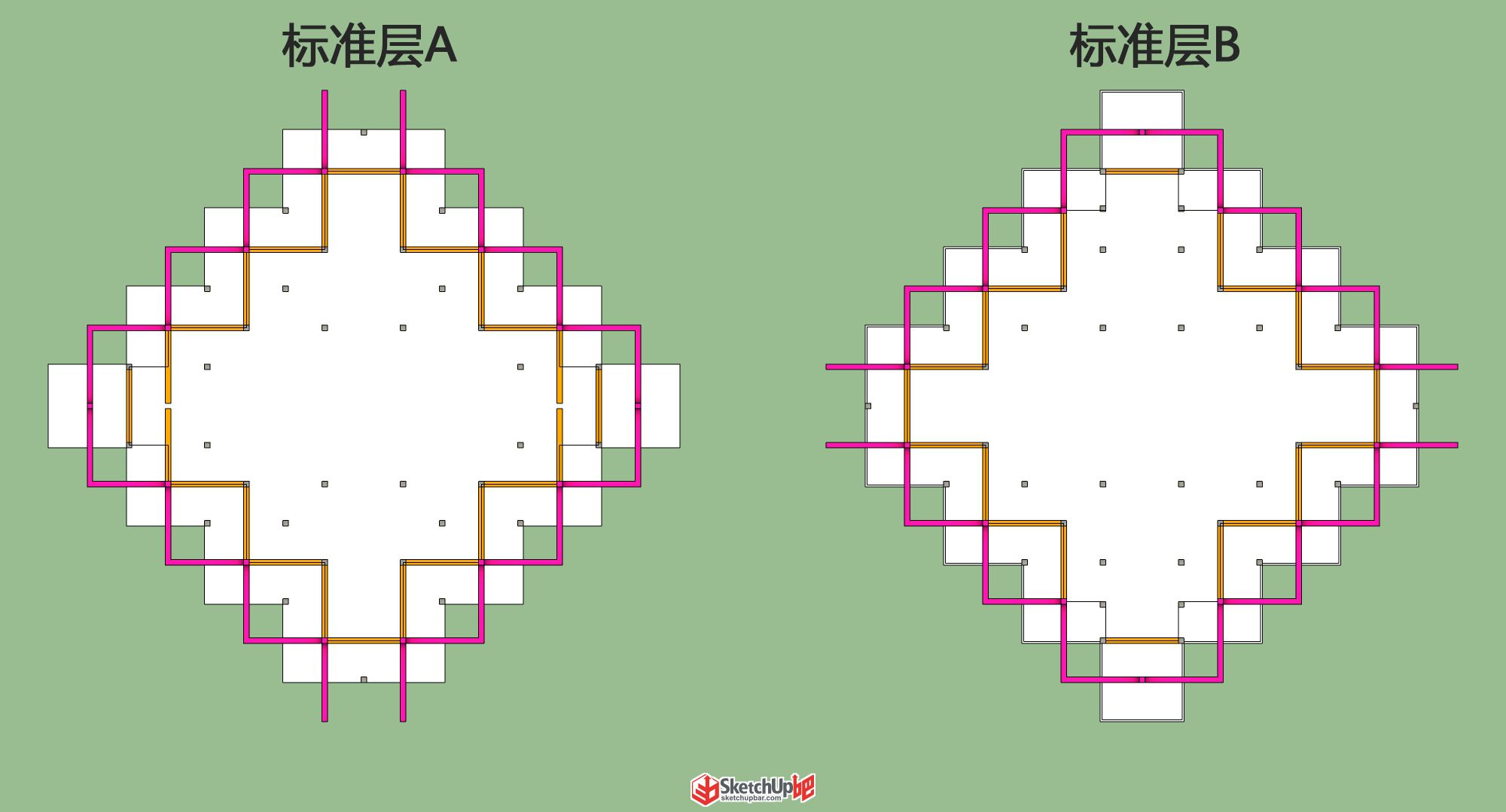

3、把平面描出來，這里我選擇先畫輔助線，然后把柱子放上去，最后把平面輪廓描出來的順序。（大家也可以選擇自己習慣的方法）。

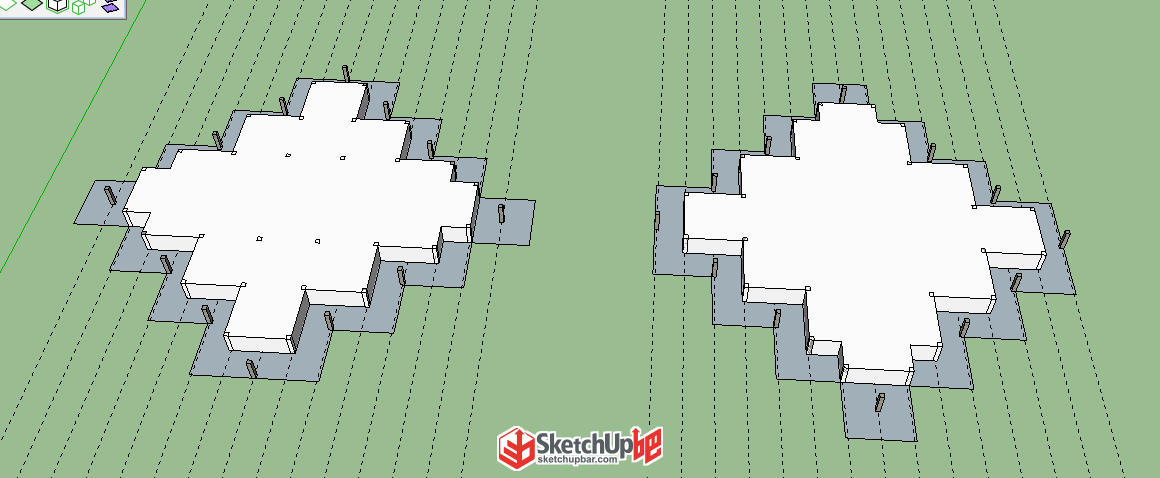

然后把平面拉成體塊。

4、然后把兩層疊起來，觀察一下參考圖，其實整個立面就只有兩種模數化的單元構成；

簡單的把單元做出來之后，按照規律放置在柱子對應的位置即可。

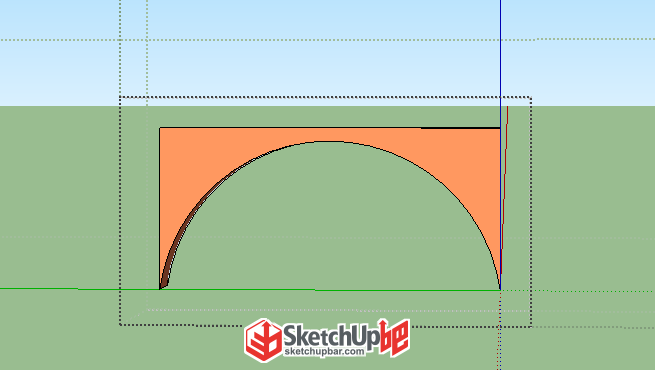

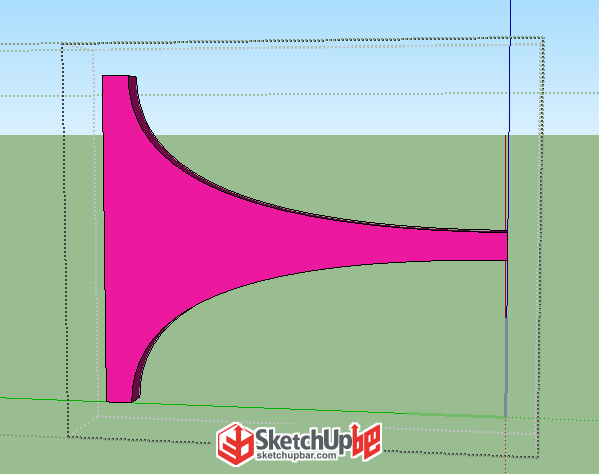

兩種單元構件

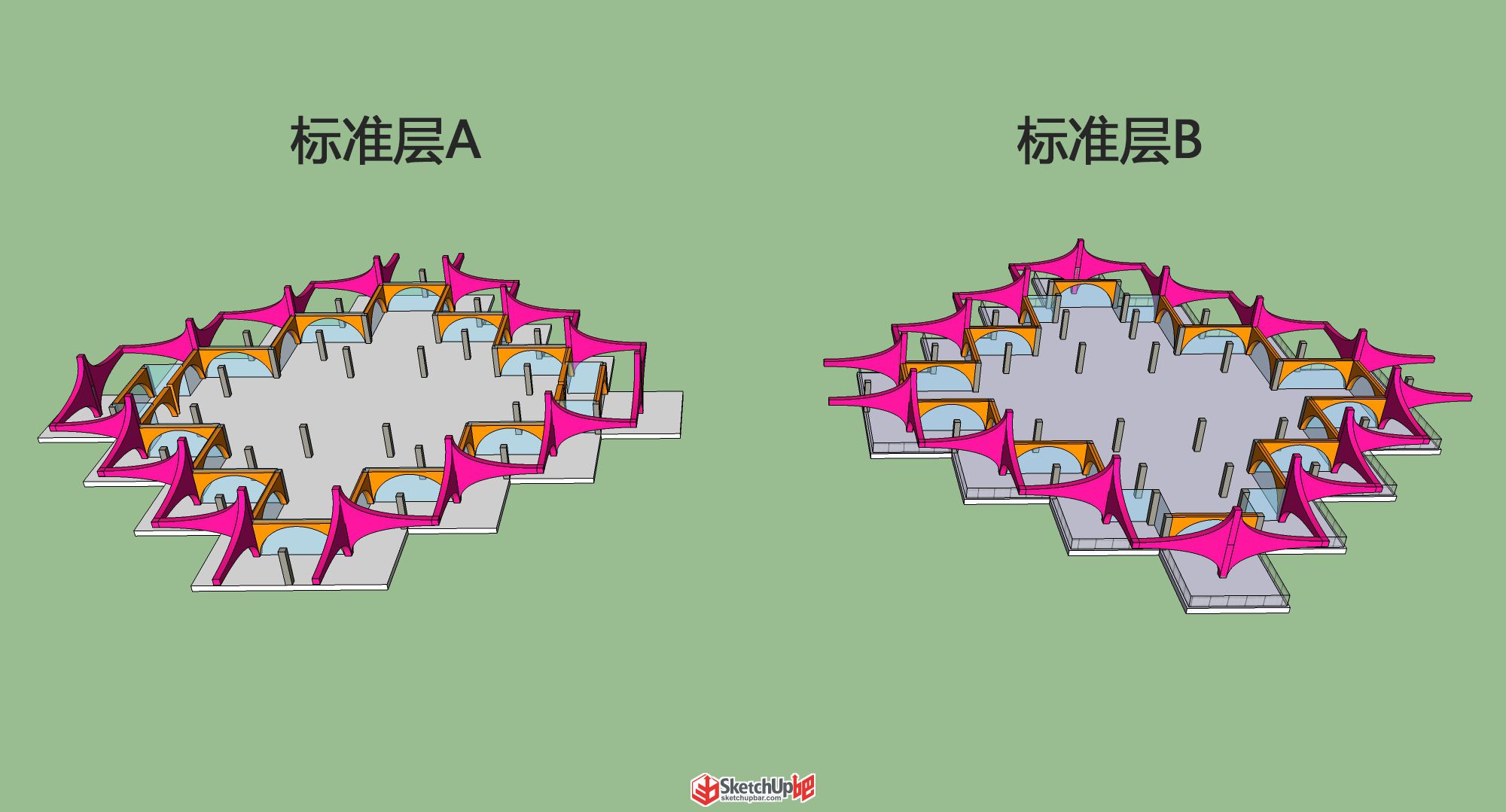

置入單元構件的兩個標準層

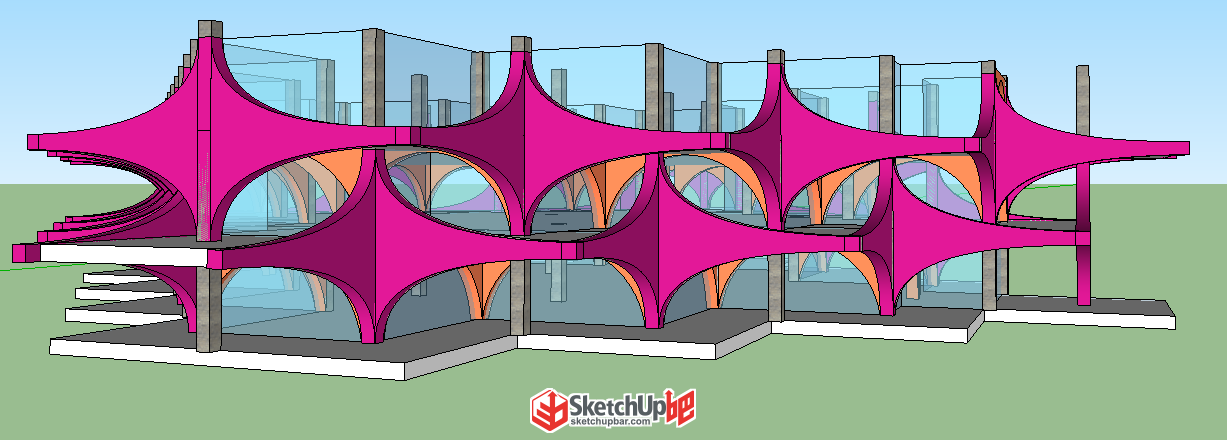

標準層A\B重疊效果

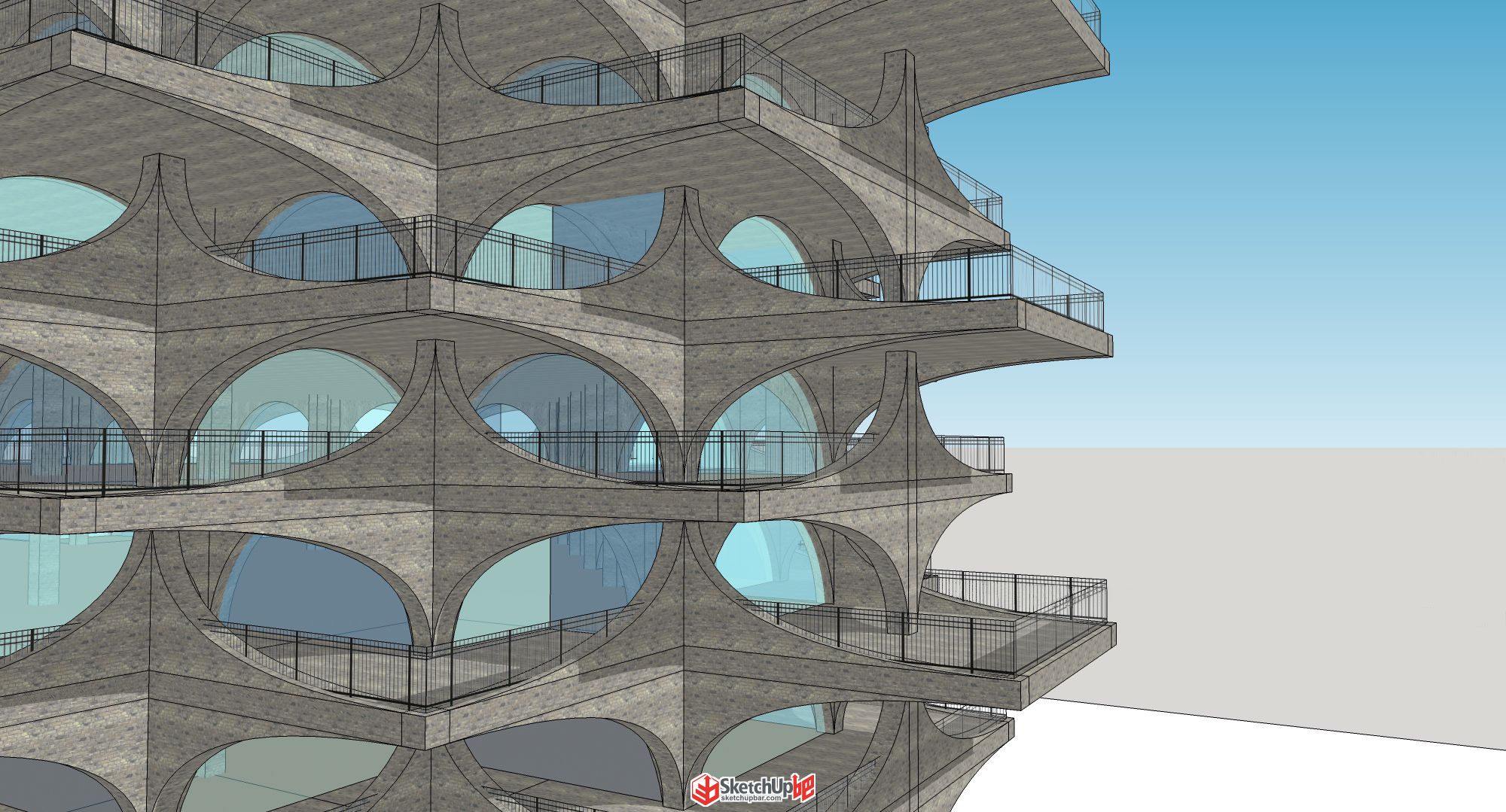

5.然后就是把這兩層當作一個模塊往上復制就可以了。最后把欄桿做一下，貼圖貼一下就完成了。

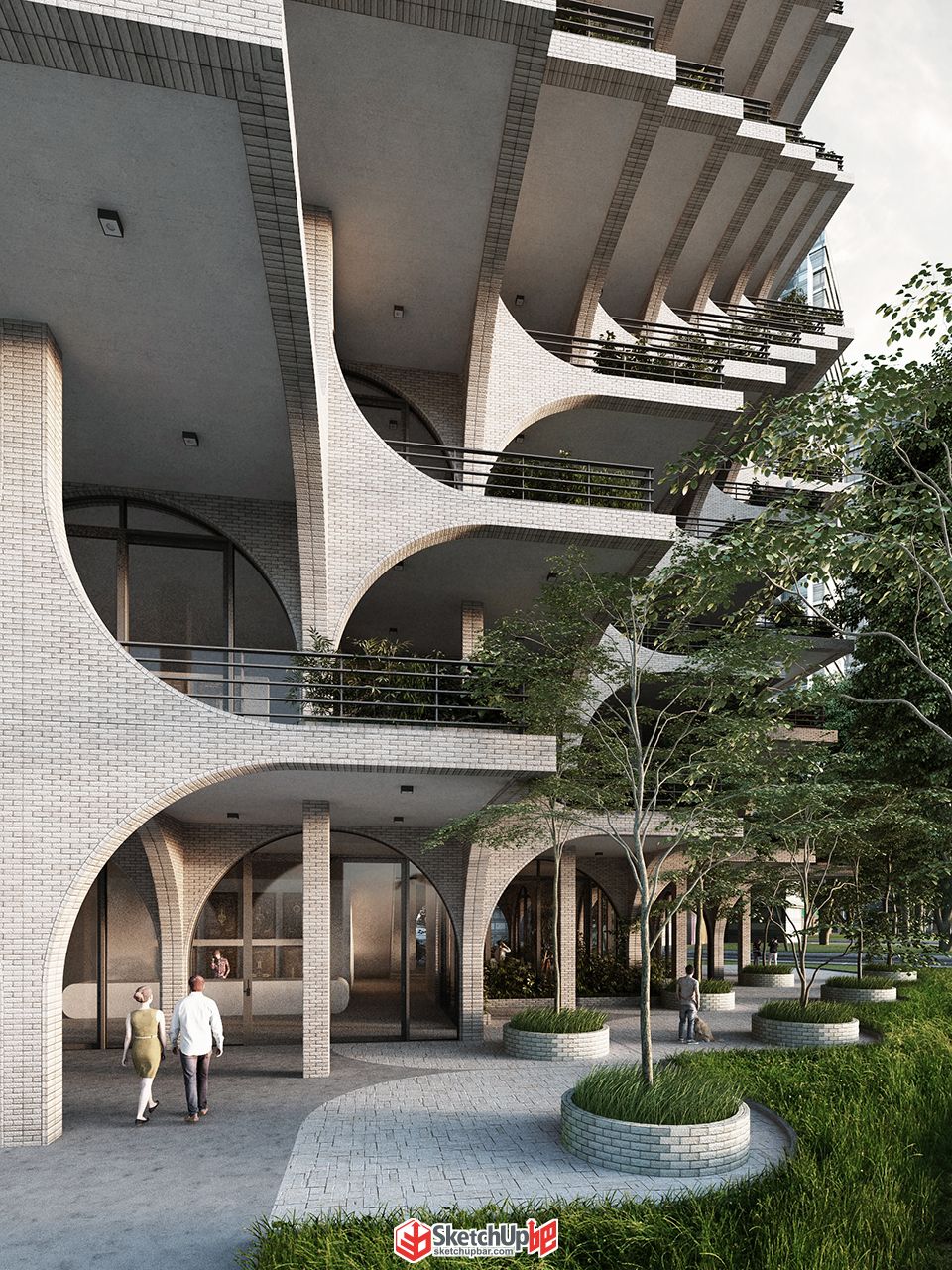

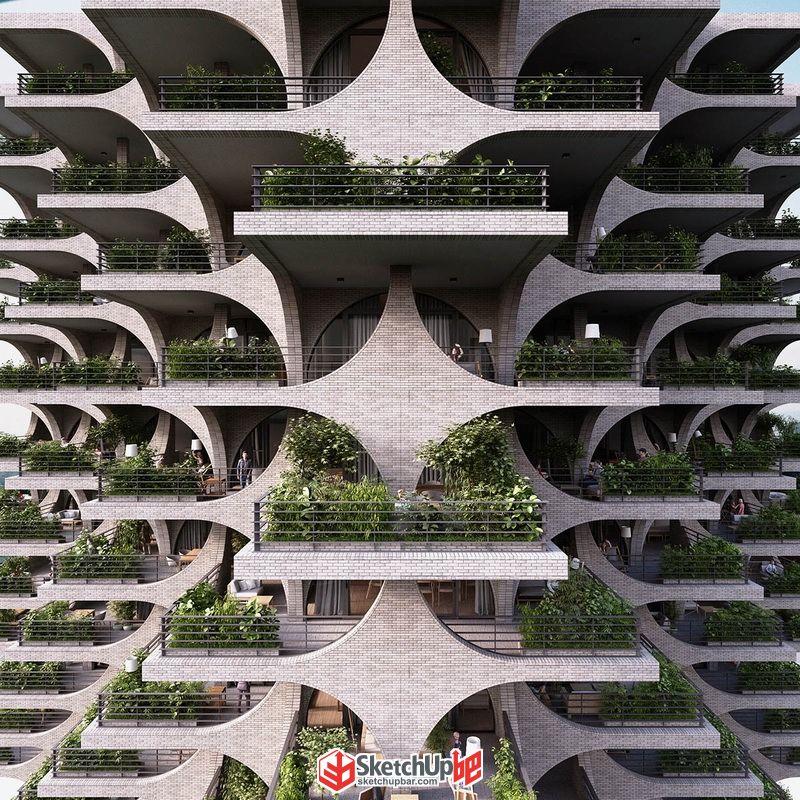

最后附上參考圖跟我簡單在Enscape上面導出來的圖，還有模型分享給大家。（點擊文末【閱讀原文】獲取下載地址）

PS.模數化單元的比例沒有很細致的去扣，只是分享一個大致的思路。
