*教程自SketchUp吧用戶 ppjo 今天小吧給大家?guī)?lái)又一個有趣的建筑 紹興回轉藝?yán)?nbsp;的SketchUp建模思路和模型分享 ▼

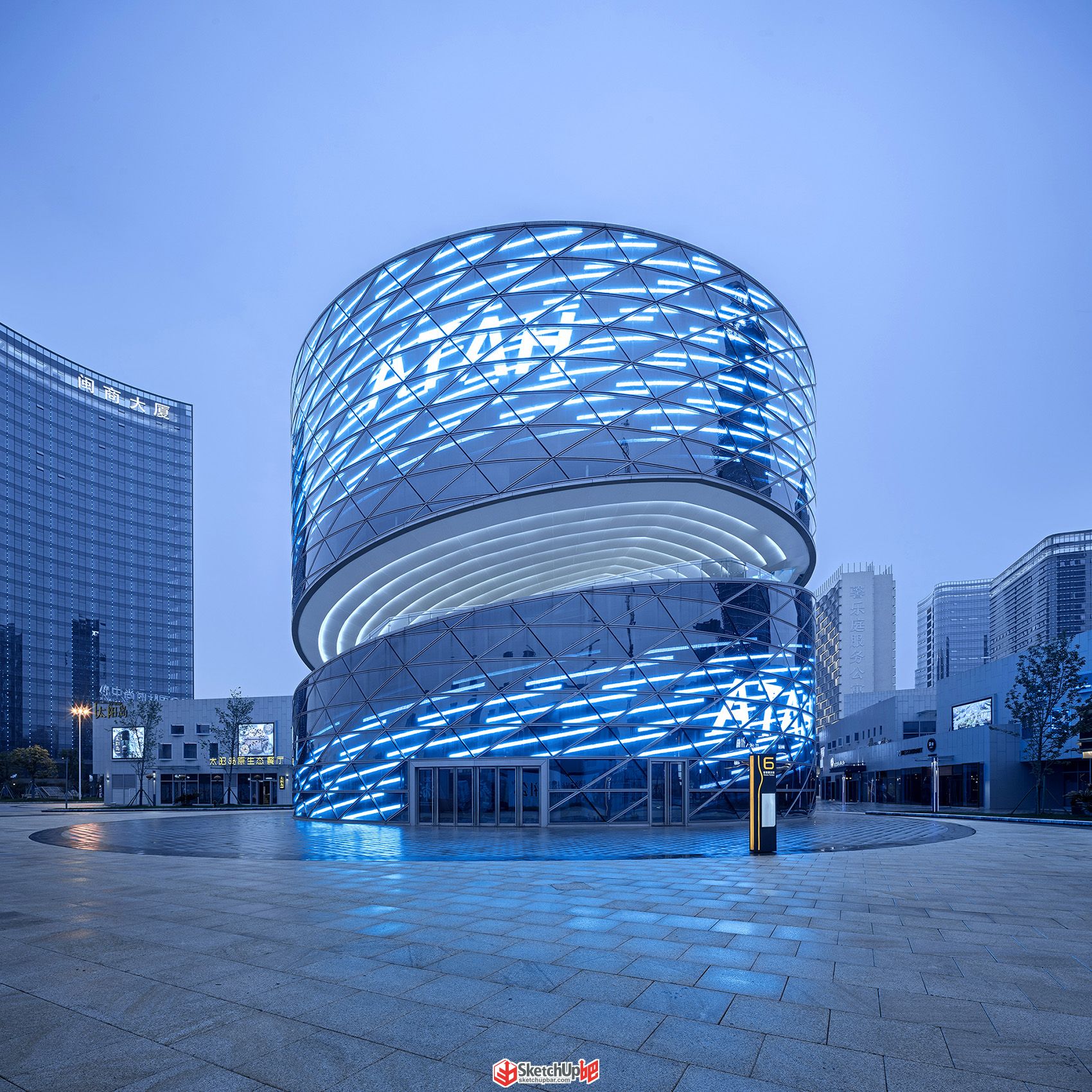

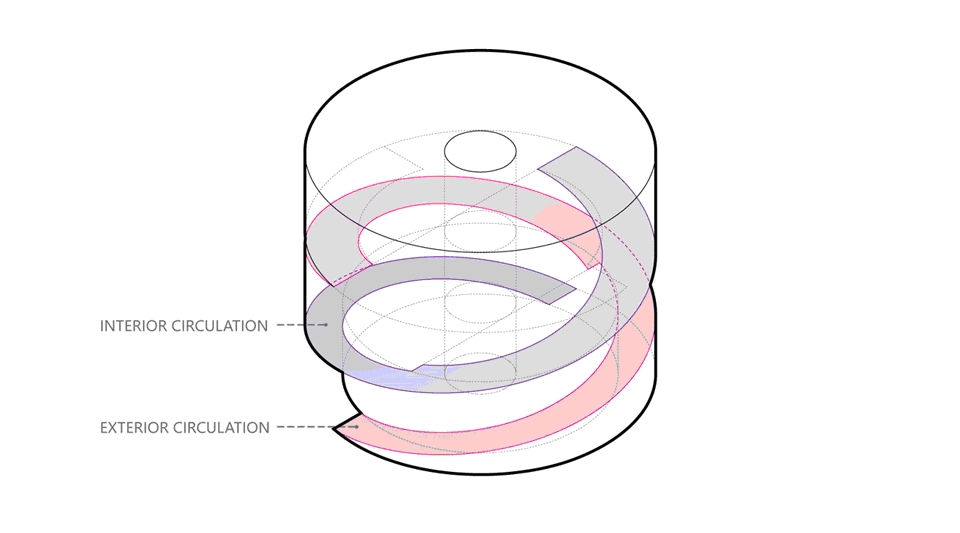

【紹興回轉藝?yán)取宽?xiàng)目設計理念采用螺旋形式，模糊了樓層之間的邊界，因此將外部空間與內部連接起來，創建了一種連續的展覽空間。 為了實現這種視覺效果，設計師采用了螺旋面最小曲面的幾何原型。當參觀的人們通過樓梯而上的時候，展開了延綿不絕的景象，不經意間穿梭于在室內、室外，而不會意識到由于樓層的模糊效應而導致的過渡。而當需要舉行大型的演出，秀場表演的時候，表演者仿佛腳踏著巨形的旋轉樓梯款款的走到舞臺中央。

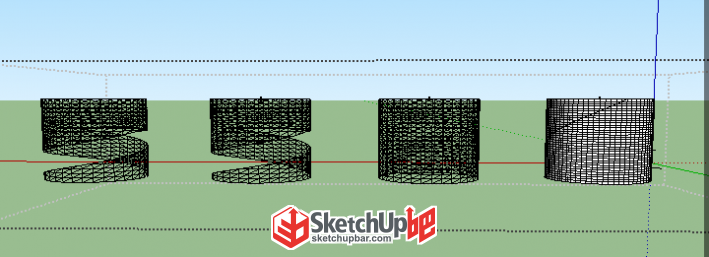

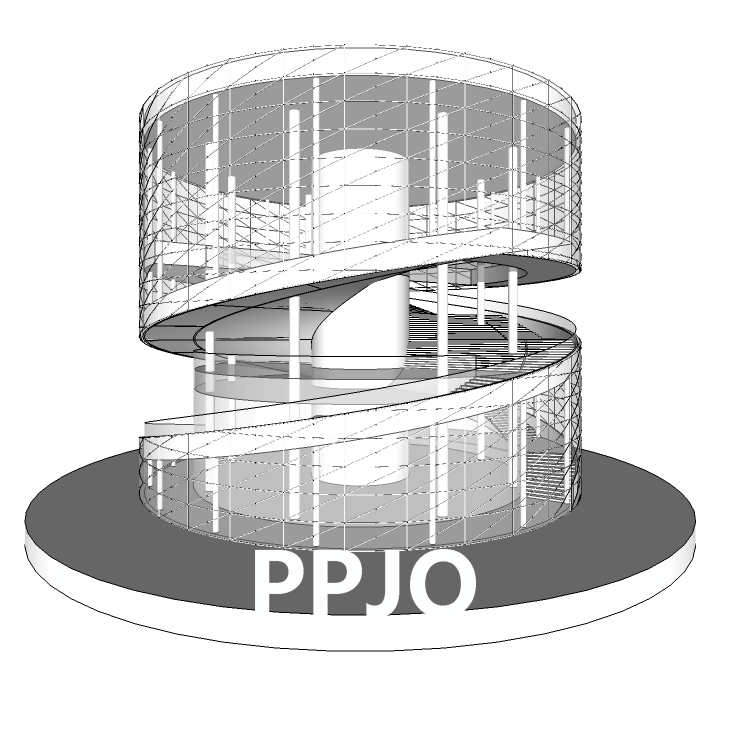

項目模型動圖 前段時間在看建筑新聞的時候，看到一個挺有意思的建筑——紹興回轉藝?yán)取?br> 一直在琢磨它的空間形態到底是怎么樣的，認真揣摩了一會，看了好多遍它那些會動的分析圖跟模型GIF，終于算是搞懂了。于是就著手把它建出來，加深自己對它的認識。 先放成果圖▼

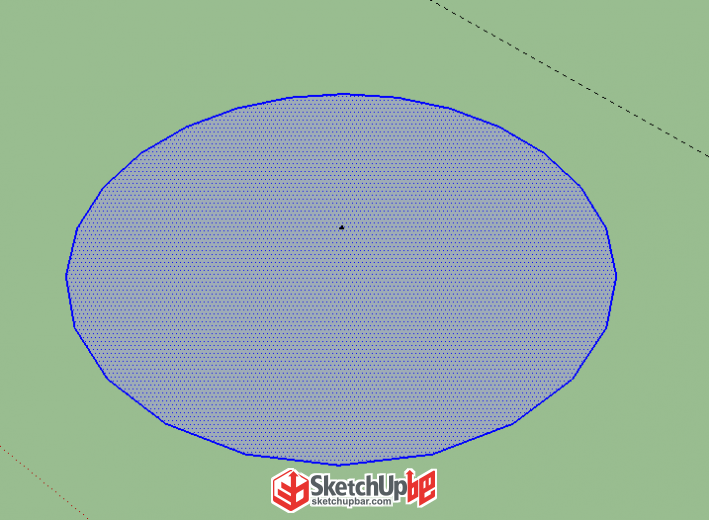

插件使用重點 1. 標注圓心（SUAPP編號162）用于定位圓心，不用每次都自己去再找一次圓心。 把圓全選，點擊插件圖標就會自動生成圓心。

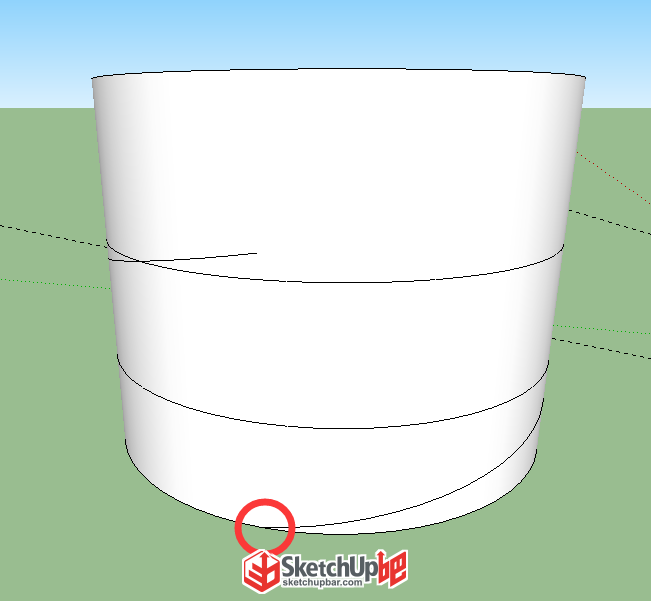

2.畫螺旋線（SUAPP編號52）用于生成立面上的螺旋線。

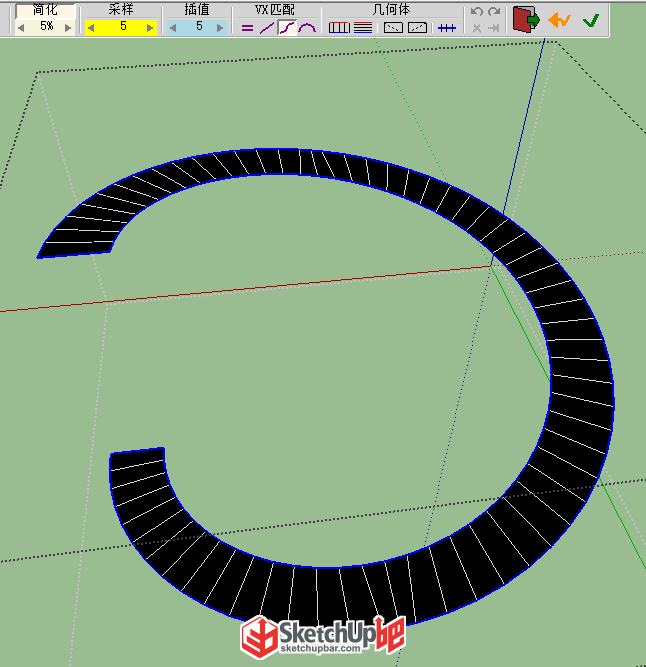

段數是根據你希望模型的精細程度設定的，我自己定的是一圈64段，所以半圈就是32段。 3.輪廓放樣（SUAPP編號155）用于生成同一圓心兩根不同半徑的螺旋線之間的曲面。
把兩根螺旋線首尾相連，點擊輪廓放樣，更改VX匹配模式直至完美生成曲面。 （在建模過程中我也有試過用輪廓放樣無論怎么樣都不能生成完美曲面的情況，最后是重新制作螺旋線解決的，在這里也想問一下各位大神這個問題出在哪里？）

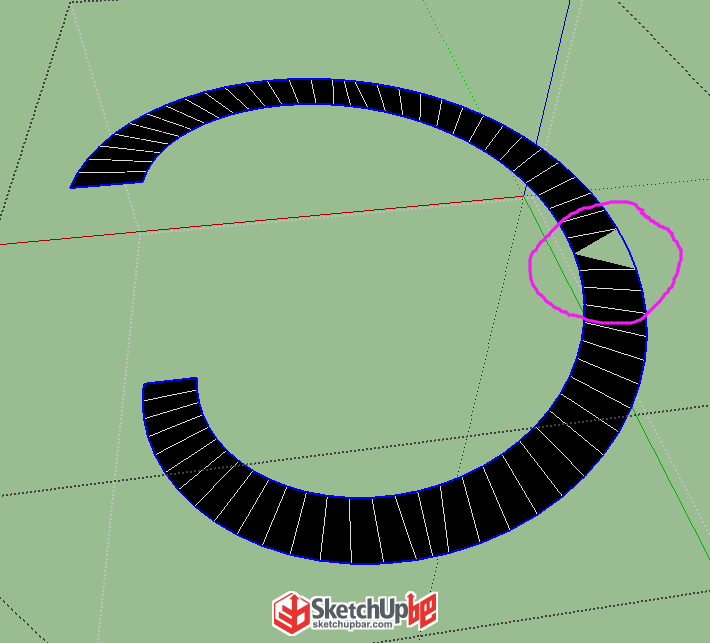

4.智能梯步（SUAPP編號289）用于快速生成梯級。
（我定的半徑跟段數，7個梯步剛好是一段圓弧）。

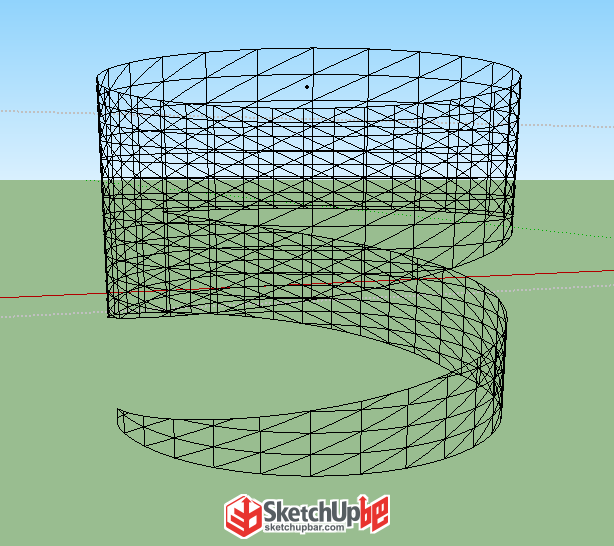

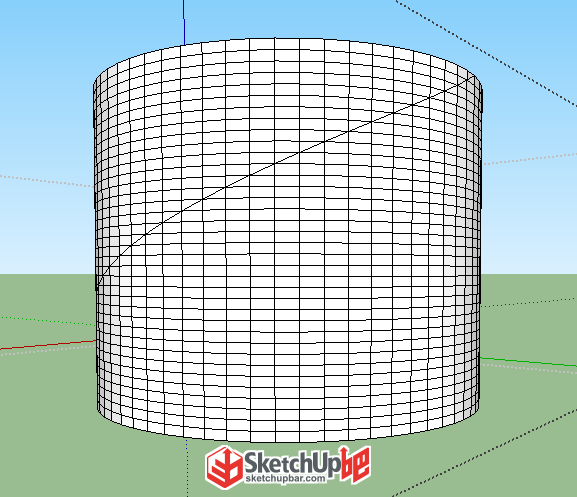

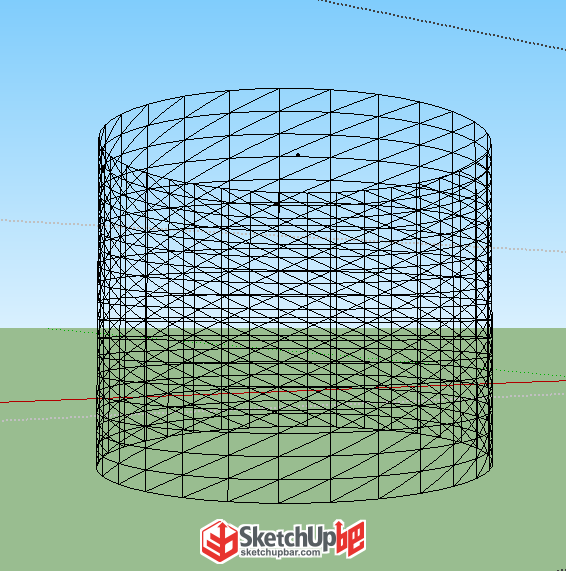

橫豎線就是圓的圓弧跟端點的垂直線，斜線我選擇是把每個方形的斜邊連起來，然后旋轉復制一圈形成。 （應該也可以用螺旋線生成？我沒試過，當時覺得這樣也不是很麻煩，怕萬一螺旋線對不上端點又要重新弄。）
接著就是跟立面上的幕墻的輪廓線交錯，把不需要的部分刪除。 （這里很傻瓜純手工，希望有大神能給我提點一下有沒有其他快的方法）
為什么不直接用線轉圓柱，而要多用一次線轉組件呢？因?yàn)檫@樣可以降低模型的大小。 （不知道有沒有理解錯？1000個組件在SketchUp里面應該是比1000個群組要省地方的。）

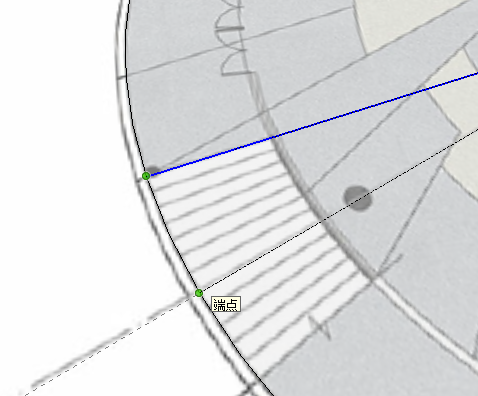

建模重點 建模中最重要的一點，就是要保證全部螺旋線、圓的半徑、段數一致，并且螺旋線的起點、梯步的起點跟邊線要在圓的一個端點上。
舉個例子就是生成立面幕墻的這一步，如果螺旋線的半徑、段數沒對上，起點沒對上，是不會自動交錯生成面的。切記。
文章給大家分享的僅僅是我在SU里面建這個模型的思路，作為拋磚引玉，希望大伙能找到更便捷的方法。 （因?yàn)槲易约焊杏X(jué)建?；送Χ鄷r(shí)間的，如果大家有其他更快捷的方法，歡迎點擊文末【閱讀原文】到原帖下去討論交流噢！）

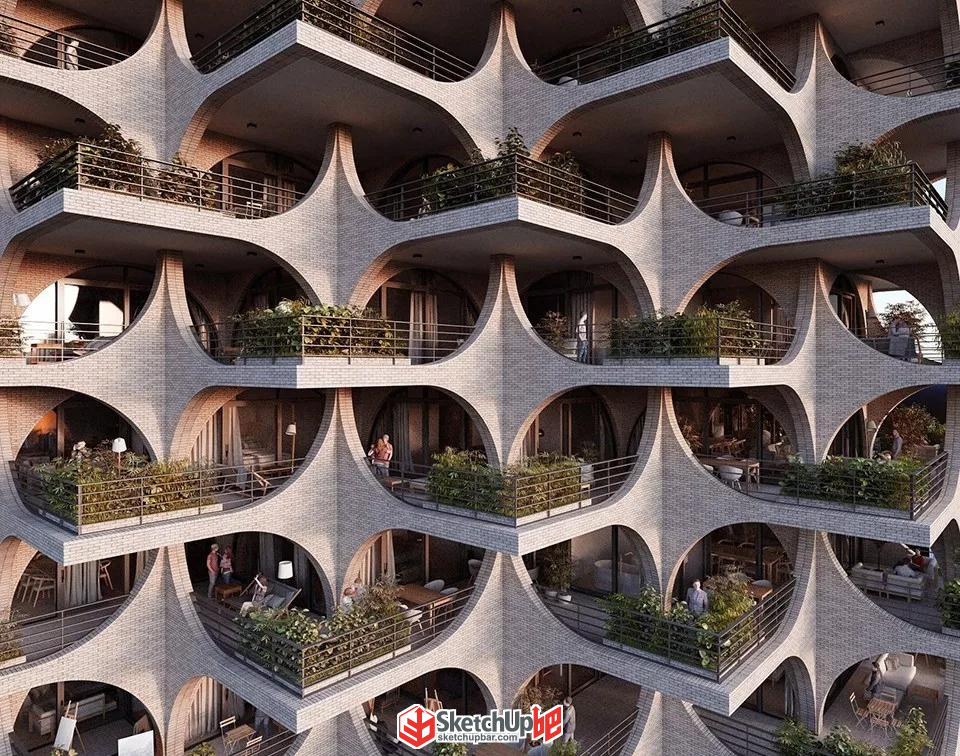

這篇教程沒看過癮的同學還可以看看 作者的另一個精彩教程—— 《被騙了！網紅魔幻住宅，其實建模超簡單！》
如果你有好的作品，請聯系我們投稿~ 具體參見：投稿詳情 點擊下方鏈接，獲取模型 【紹興回轉藝?yán)取縎ketchUp建模思路分享 |
