【問吧】小課堂

今天給大家?guī)淼氖?/span>

 扭轉漸變百葉的建模思路

▼

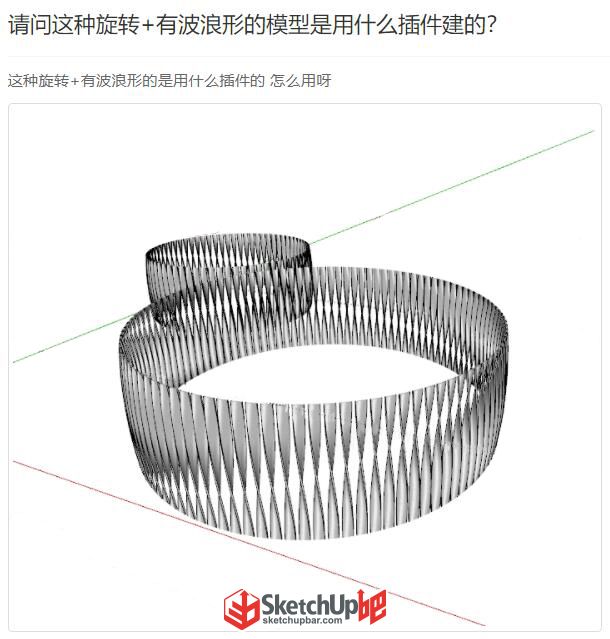

  提問

  解答

真實要用在項目里，建議用Grasshopper。這里用su模擬了一下。

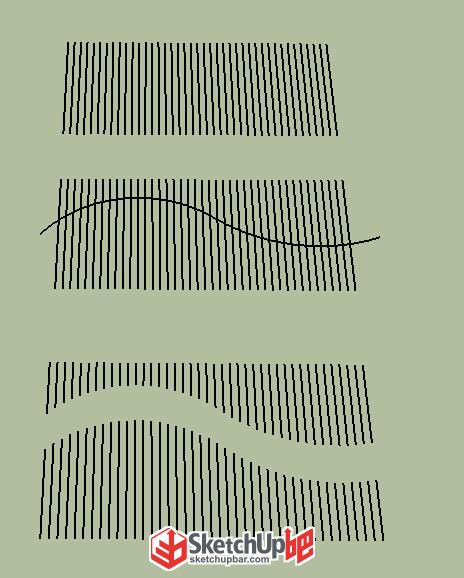

1. 陣列線，繪制曲線，將陣列線分為兩部分；

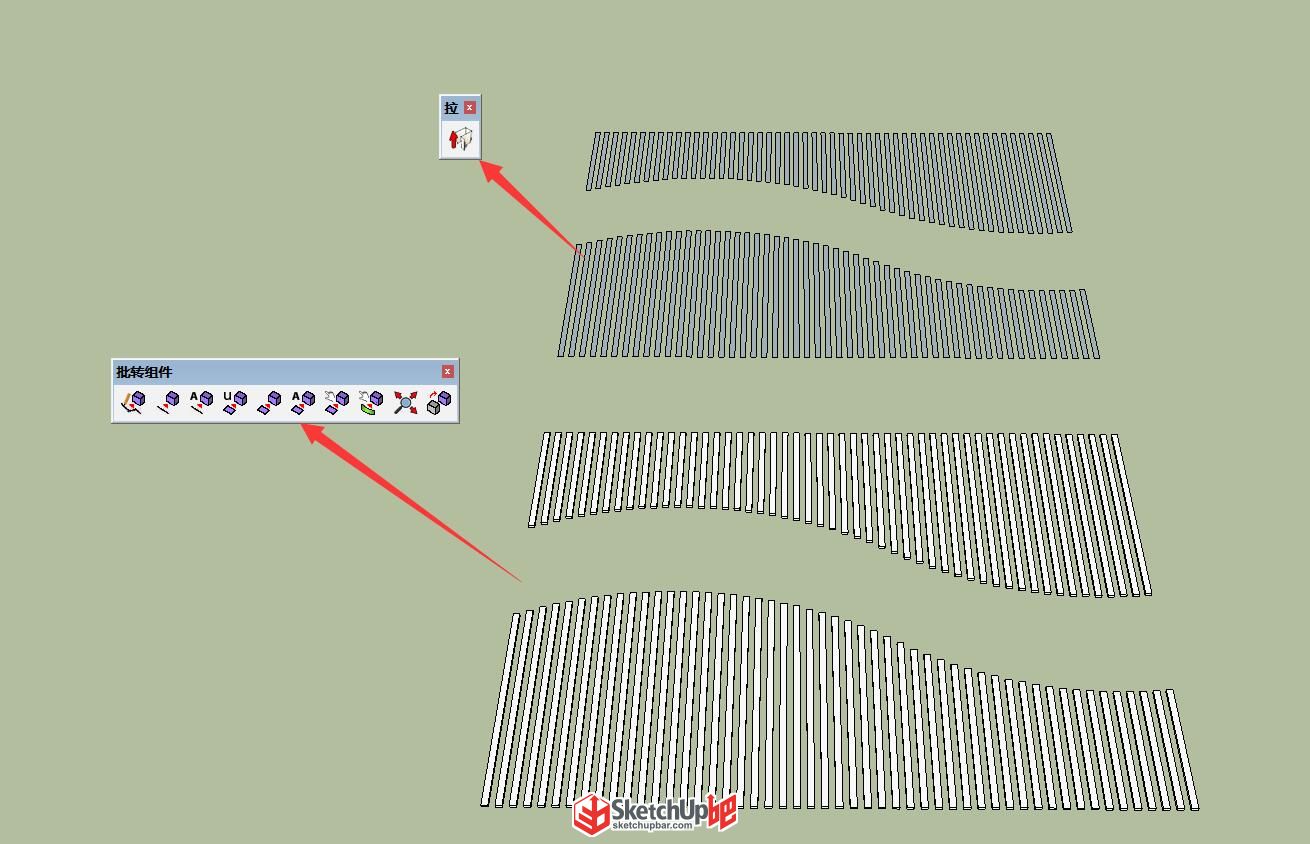

2.使用拉線成面（SUAPP編號156），再面轉組件（SUAPP編號242）

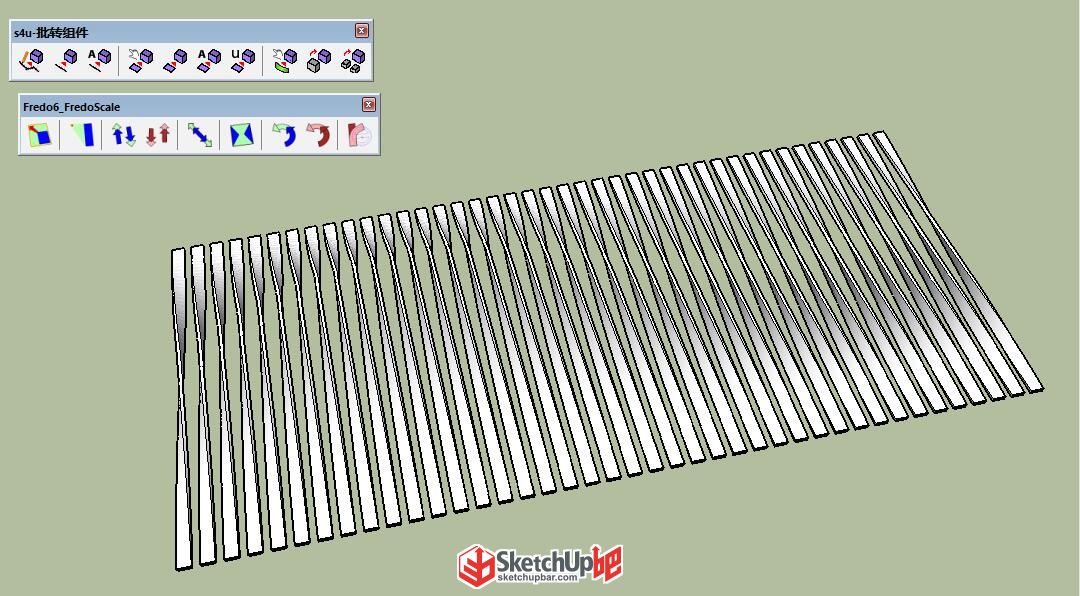

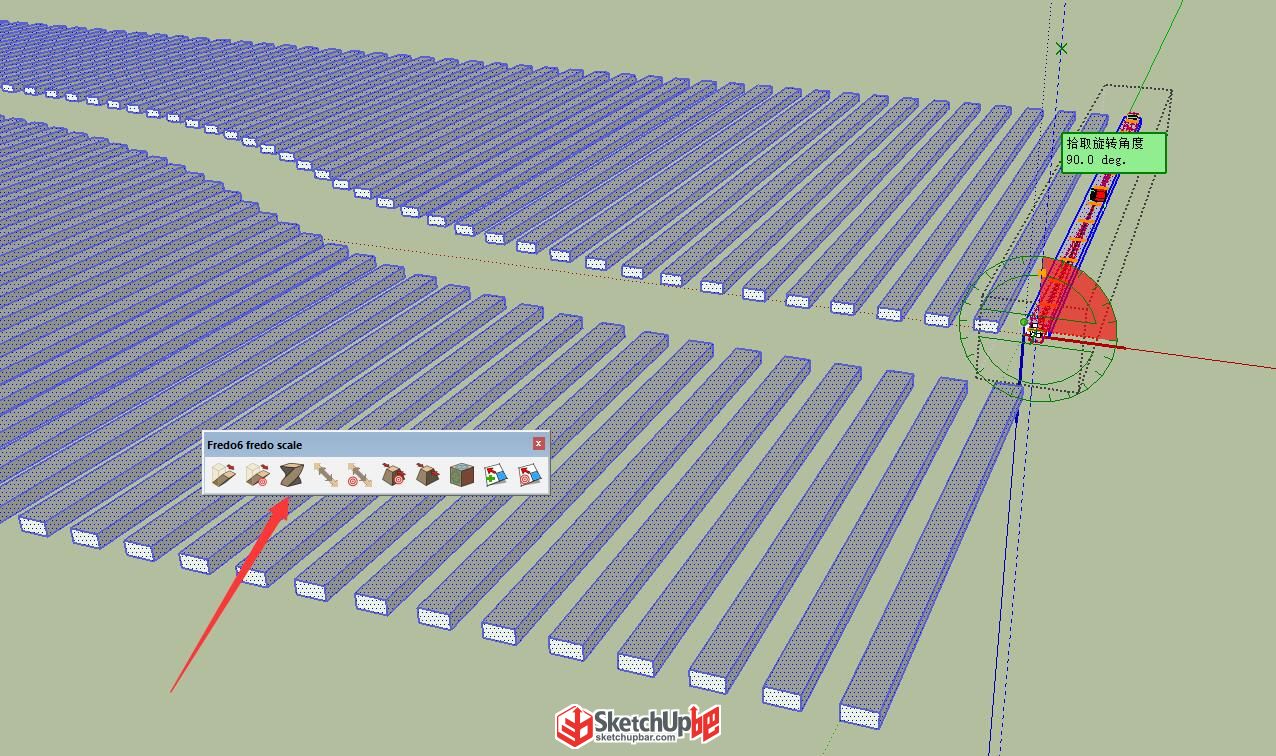

3.使用變形框扭曲（SUAPP編號156）將交點處旋轉90度，再拼接起來；

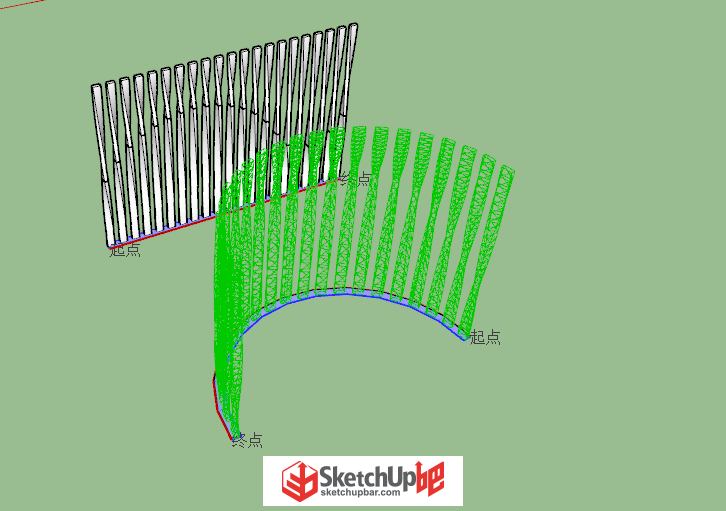

4.最后用形體彎曲（SUAPP編號122）；

（PS. 可以做一個半圓鏡像，也可以直接做一個完整的圓，要注意圓弧的長度等于直線的長度，但不用特別精確）

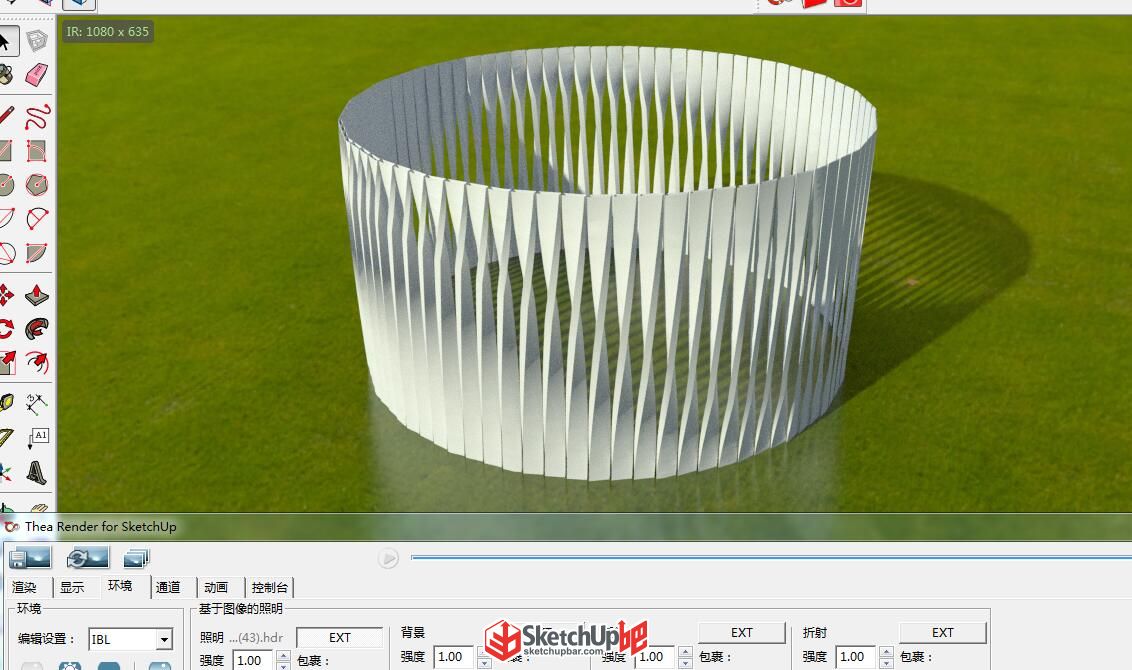

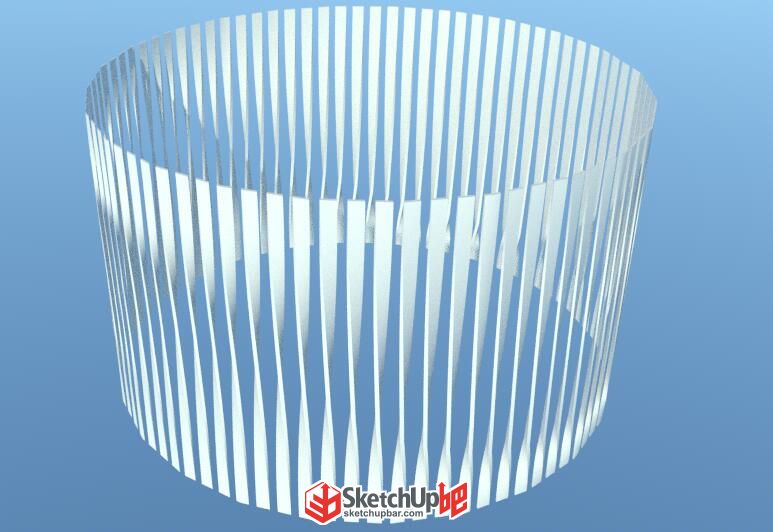

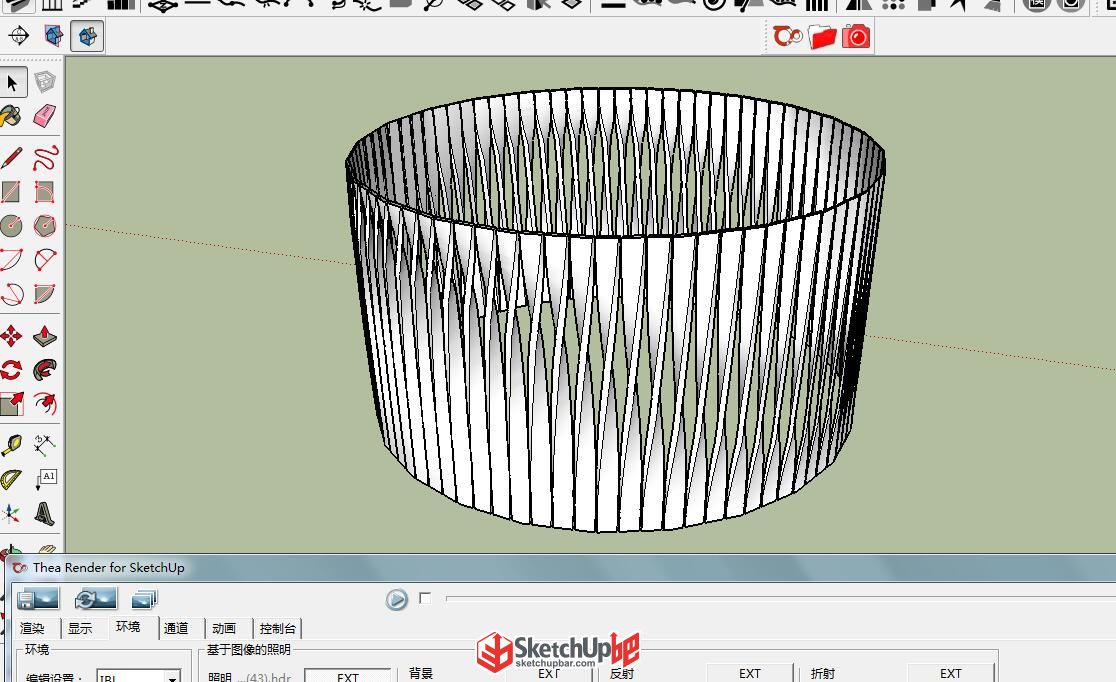

完成效果▼

本文只是提供了簡單快捷的思路。

如果你有更好的建模方法，歡迎到問吧補充噢~

你是小白求帶，還是大佬求切磋？

都能在SketchUp吧建模群找到你想要的！

▼

SketchUp吧·建模群

QQ：192694167

提問者：qq934469610

回答者：lzual
