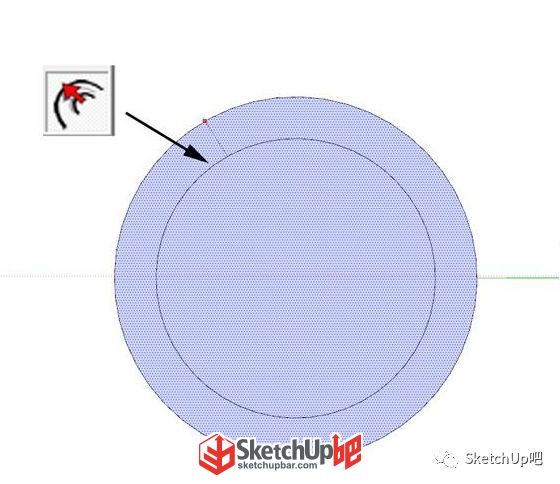

這不是SketchUp吧論壇上發過的嗎？于是精心整理之后，送上滿滿干貨！ 來源 這次的帖子來源于kyz的一個提問：如何使用SketchUp建模蛇形戒指？而后【SketchUp吧】吧友 78819 則針對這一問題，提供了這一蛇形戒指的建模過程。 ◆◆ 1、畫一個圓，然后用偏移復制工具復制一個圓；

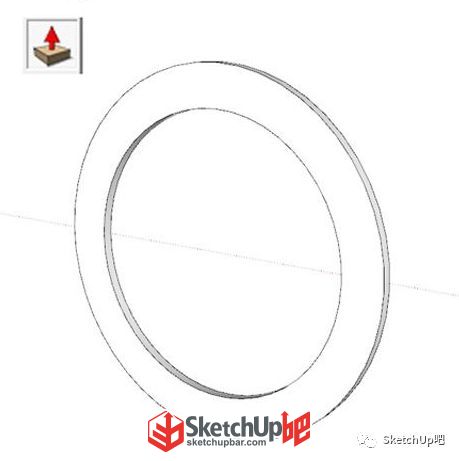

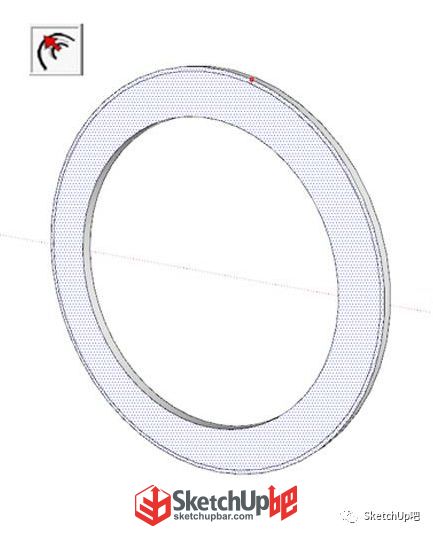

?（圖1） 2、刪除中間的面，然后用推拉工具將圓拉出一點厚度； ?
?（圖2） 3、拉出厚度后，用偏移工具復制一個圓，如圖3▼

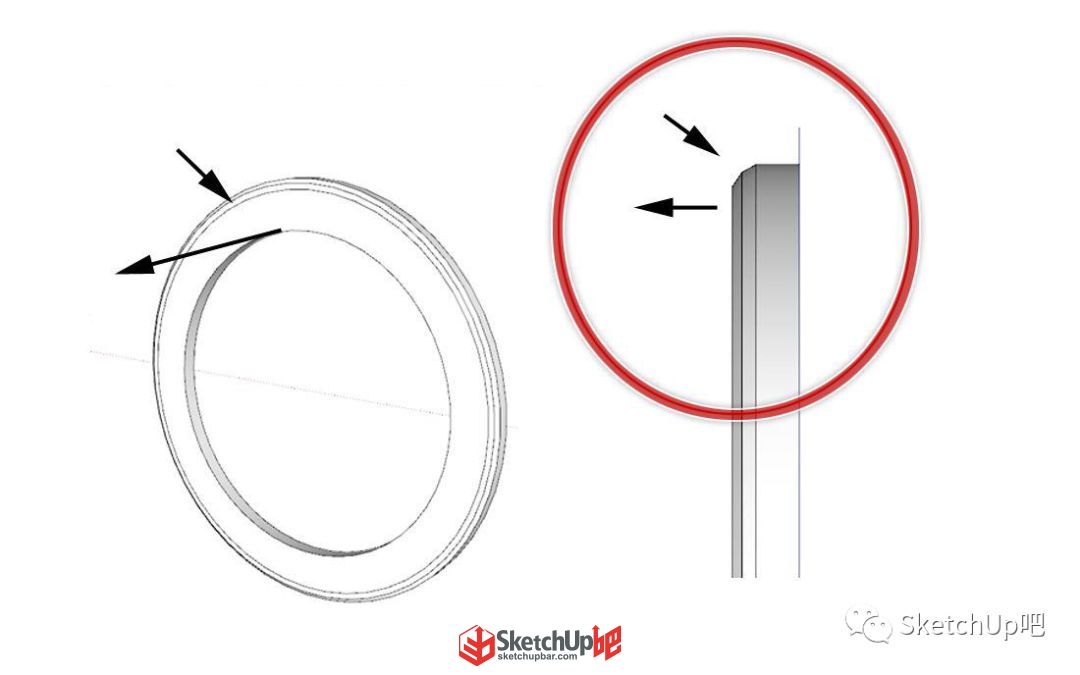

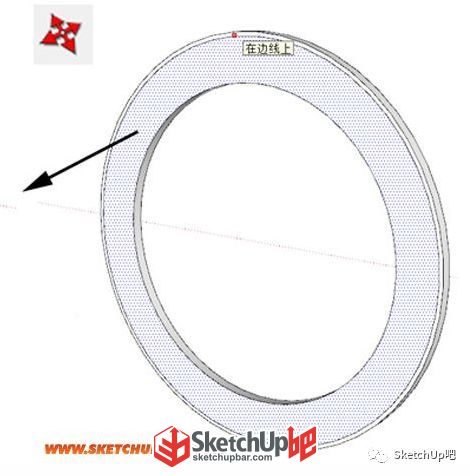

（圖3） 4、接下來，如圖4選擇面，這次用移動工具將選擇的面向前移動一些。?

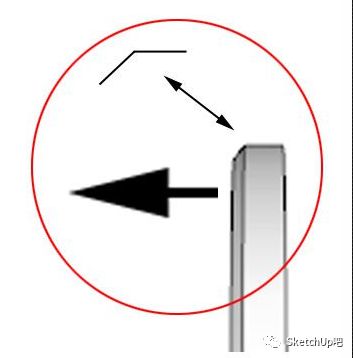

（圖4） 移動后，厚度增加了，并且在邊線處形成一個角度，這樣做事為將來柔化后形成倒角效果。如圖5 ?
（圖5） 5、繼續偏移復制線，并移動相應的面。?

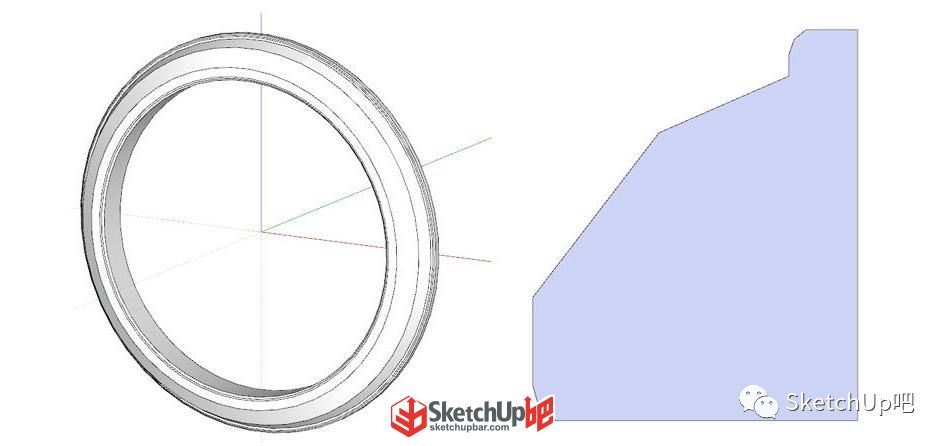

（圖6） 6、重復以上步驟，知道使圓的剖面形成如下圖右側圖形的效果。 ?

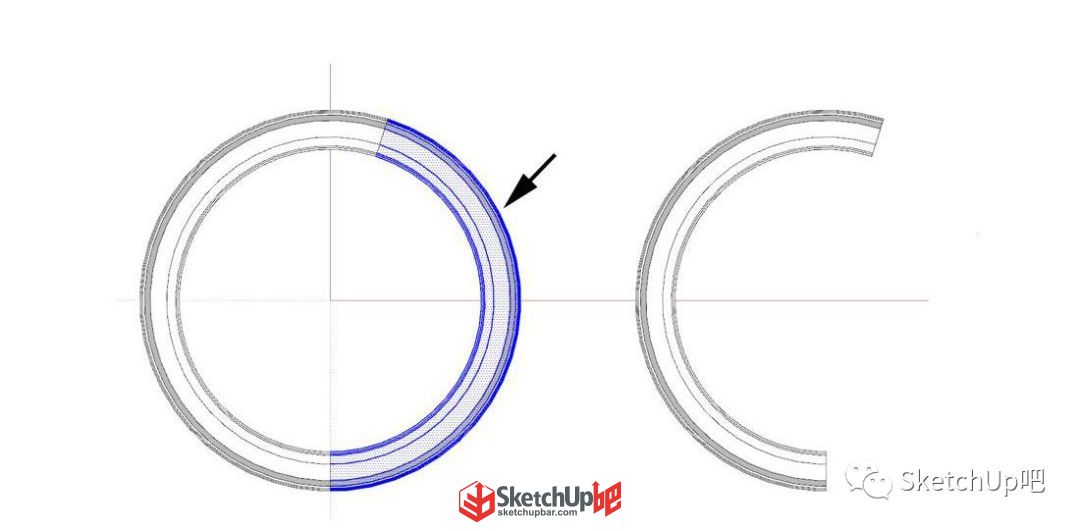

（圖7） 注意：可能有人會問為什么不用圖7右側的剖面和圓進行路徑跟隨來形成左邊的形體，那是因為我們后面要進行的操作需要構成這個形體的各個弧線必須是連接的線，而路徑跟隨后的弧線是被分解的，一旦弧線被分解，后續的操作將無法完成。 7、將圓的下部從中間切開，將畫線的方法或模型交錯均可。是不從中間偏右一些的地方切開，然后將少的部分刪除。如下圖8所示。?

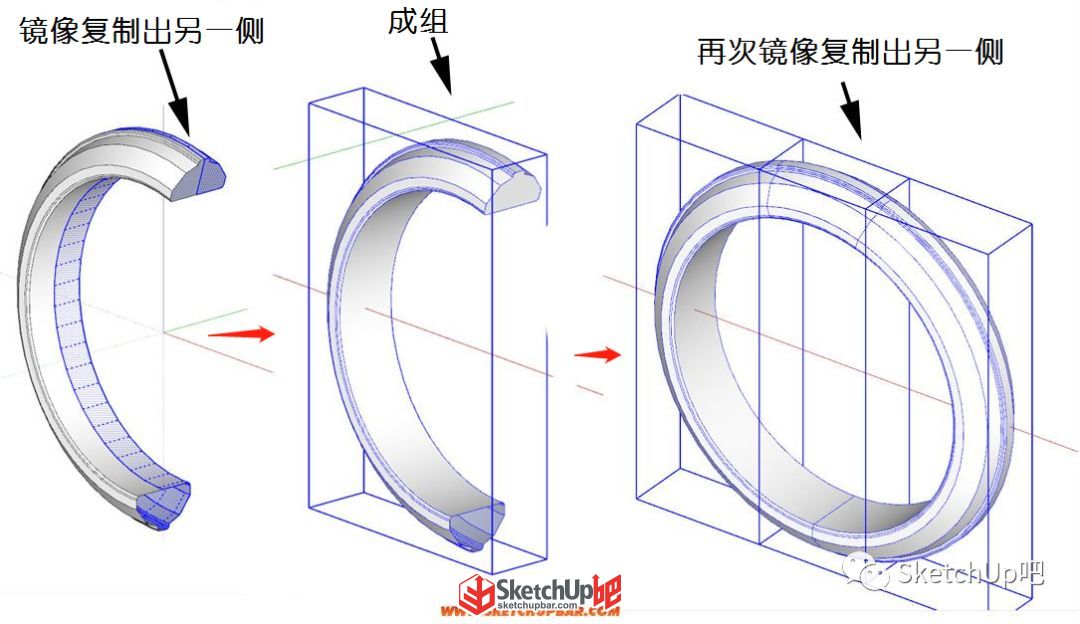

（圖8） 8、制作戒圈粗胚：鏡像復制出另一側，成組，再次鏡像復制。（如圖9所示） ?
（圖9） 9、如圖選取面，后刪除選取的面; ?

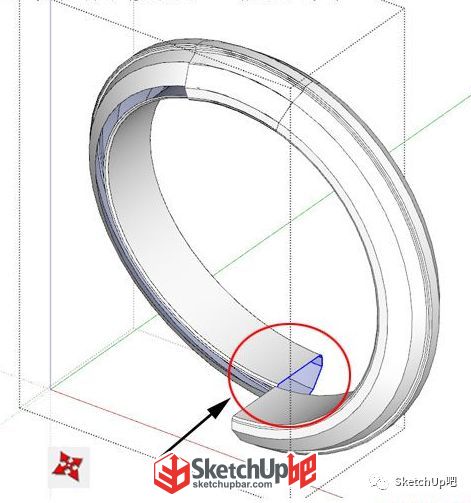

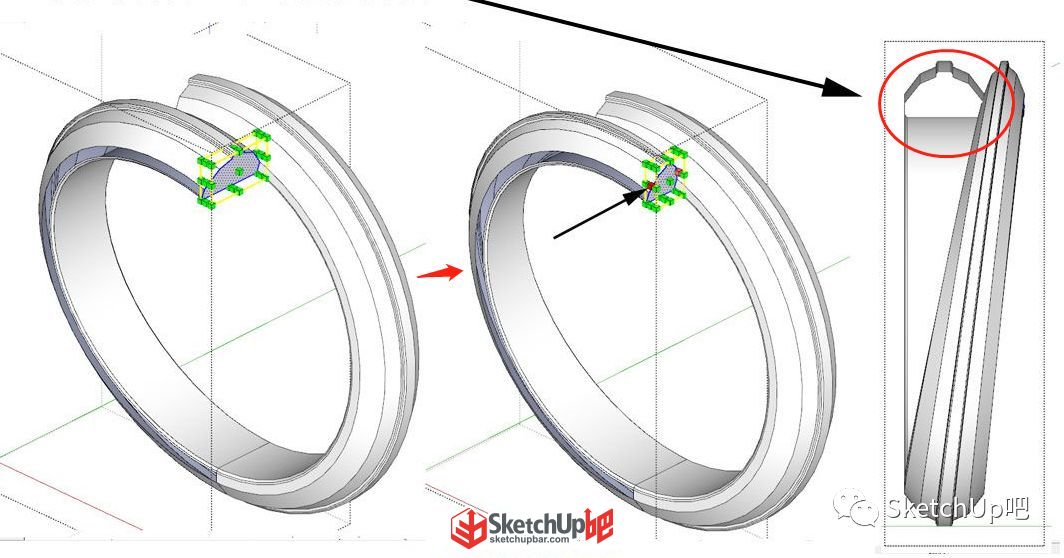

（圖10） 注意：刪除這個面的原因是因為在這個形體中，只有這個面是沒有傾斜的平面，如果打開虛顯隱藏物體觀察會發現它是沒有分段的直線，這樣的面在進行移動或扭曲后會產生亂線，會使與它相連的弧線發生分解，進而影響后續的操作。 10、我們選擇左邊一半圓的下邊的全部邊線，用移動工具將其如圖11按箭頭方向移動相當于這個圓厚度的一段距離。 ?
（圖11） 11、然后選擇右邊一半圓的部分，如圖12，按照箭頭方向移動，使其下部與左邊圓的下部對齊。 ?
（圖12） 12、選擇左邊圓的上部剖面（如圖13），用縮放工具單邊向內收縮這個面實際形成上窄下寬的效果。?
（圖13） 13、選擇右邊圓上部剖面，用縮放工具單邊向外擴大這個面； ?

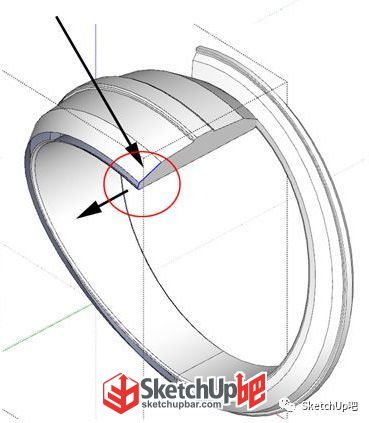

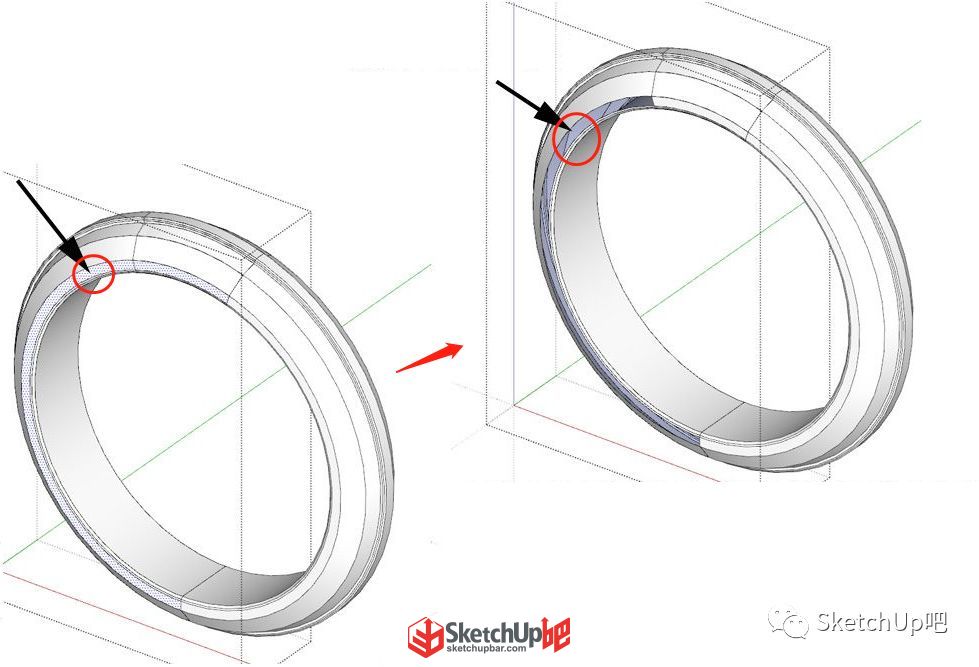

（圖14） ? 14、為了不使中間凸起部分過于寬大，我們選擇圖15中紅圈部分的邊線，用移動工具繼續向外移動一些。 ?

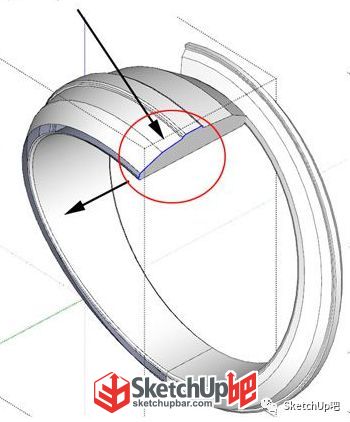

（圖15） 15、為了使中間凸起部分兩側寬窄一致，我們再次選擇圖16中紅圈內部分的邊線，再向外移動一個與上次相等的距離； ?

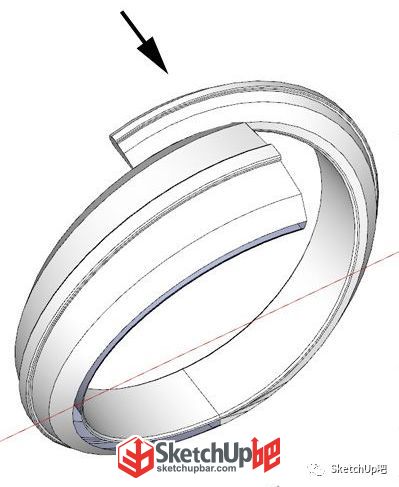

（圖16） 16、到此為止，這個戒指的大形體就基本完成了，如圖17。 ?

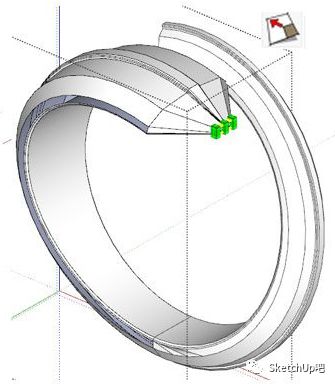

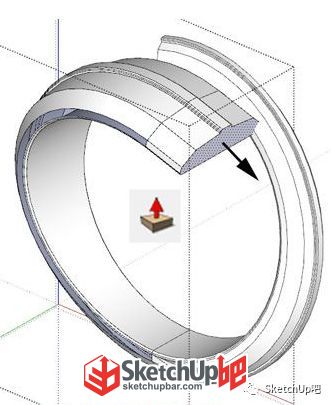

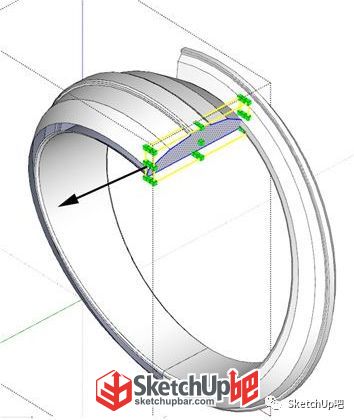

（圖17） 17、下邊制作蛇頭和蛇尾部分，先做蛇頭，如圖18，用推拉工具向箭頭方向拉出一些。 ?
（圖18） 18、然后用選擇縮放工具，按住ctrl鍵從四周均勻的向內收縮，如圖19。 ?

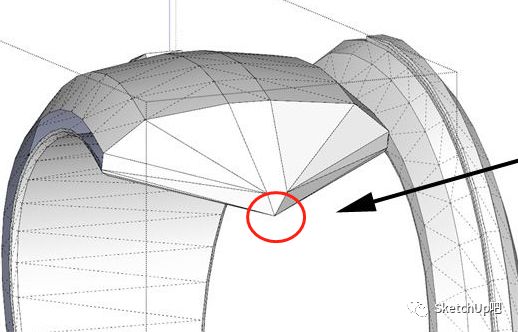

（圖19） 19、用移動工具將頭部一些點面合并或刪除，調整成如圖20的樣子。 ?

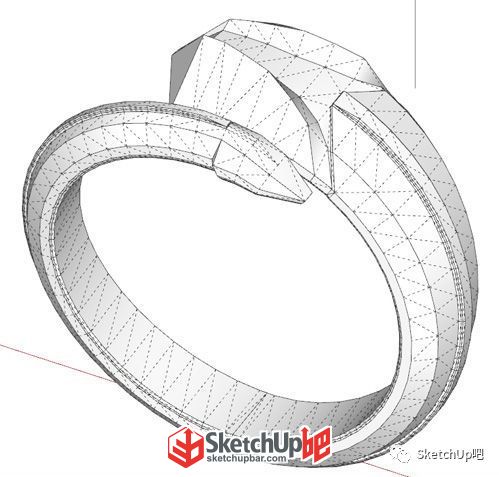

（圖20） 20、用同樣的方法，調整出蛇尾部分。 ?

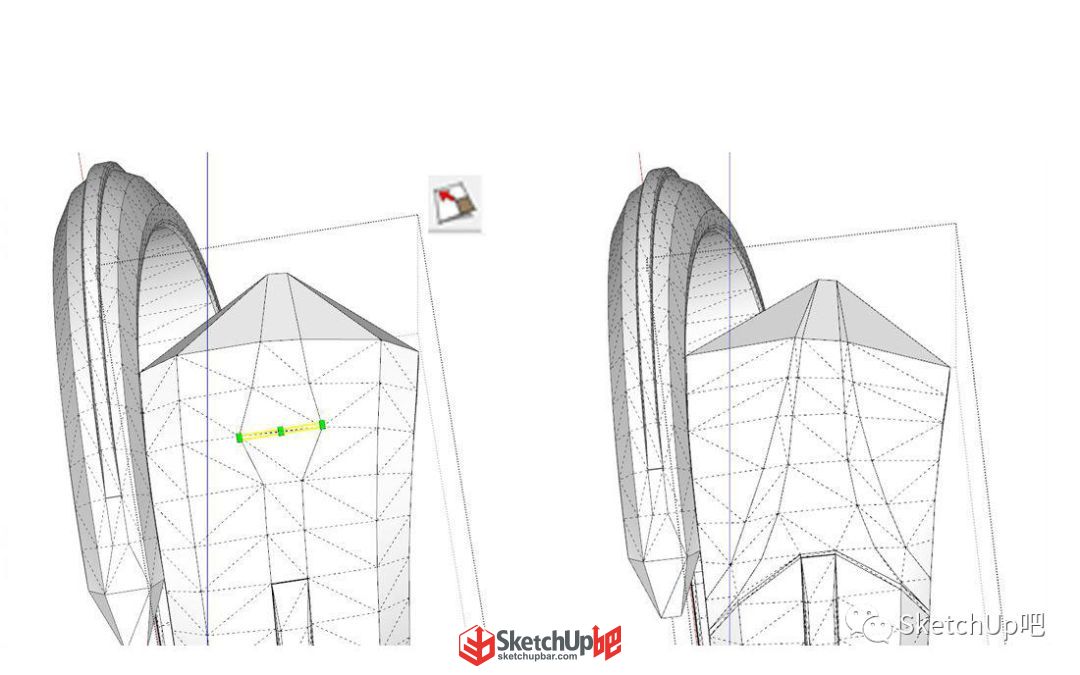

（圖21） 21、接下來用縮放工具選擇線段調整蛇頭線的形狀。?

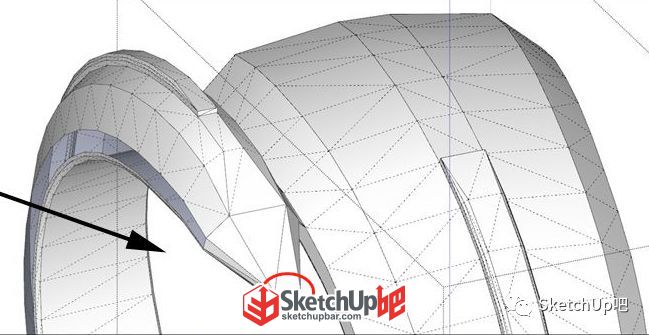

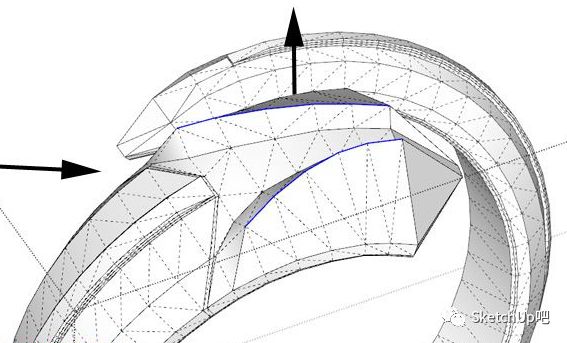

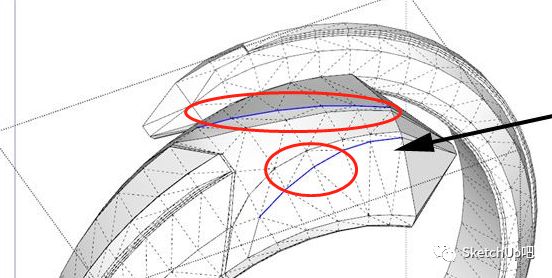

（圖22） 注意：這時的弧線的連接已經沒用了，反而會影響對線的調整，所以此處我們需要將右鍵鼠標選分解曲線將弧線炸開。 22、調整好后如圖選擇線段（圖23中藍線部分）； ?
（圖23） 23、然后用移動工具將選擇的線向上移動； ?
（圖24） 24、繼續一些小的調整，同樣對蛇尾進行一些必要的調整，靈位不要把一開始刪除的面畫線封閉起來。 ?

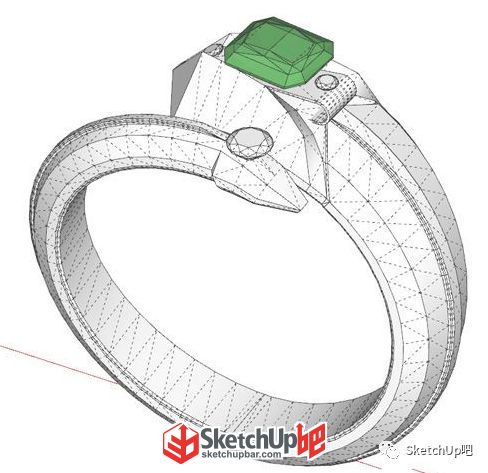

（圖25） 25、添加寶石等小東西，這類形體制作就比較簡單了，這里就不多說了。 ?
（圖26） 26、蛇身花紋靠貼圖解決。 ?

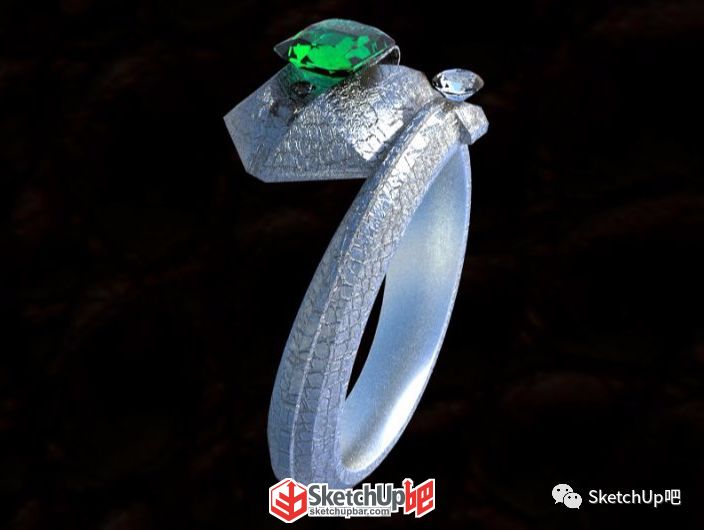

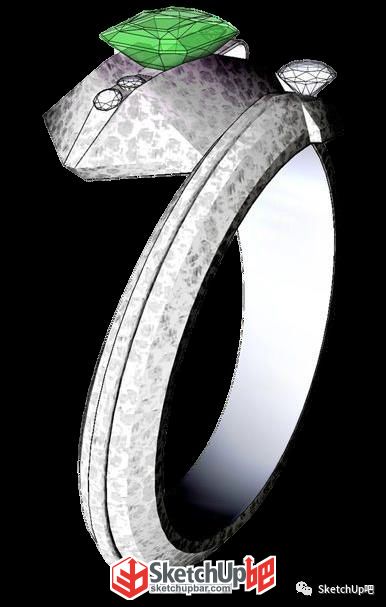

（圖27） 最后附帶上作者渲染圖一張

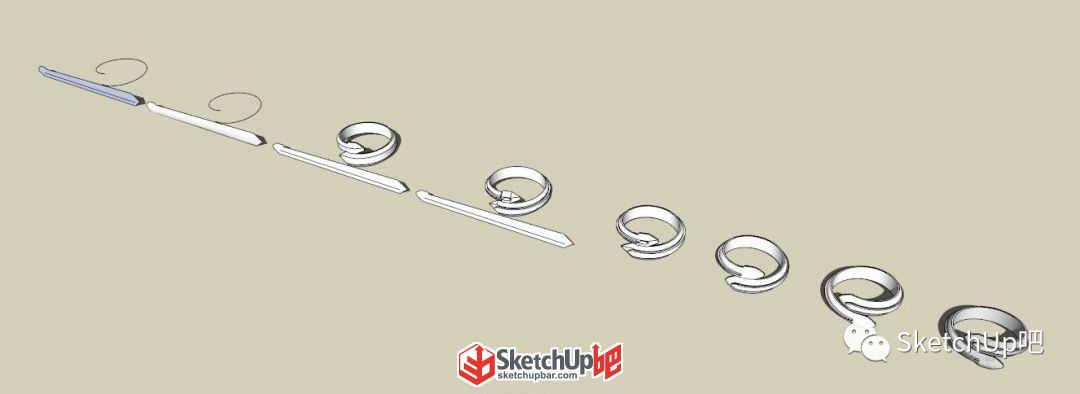

? ◆◆ 思路一： 用SUAPP插件中的【形體彎曲】（SUAPP編號 118）進行彎曲頂部曲面部分，用SUAPP插件中的【Fredo6插件集】中的【曲線放樣】（SUAPP編號 155）。
來自SketchUp吧的zangtu 思路二： 【形體彎曲】（SUAPP編號 118）為主線，其他為基礎操作。
學會了嗎？趕快動手試試吧！ 感謝吧友 （ID：78819 、zangtu、一葉刀蟲） 點擊閱讀原文可獲得模型鏈接
|
