【問吧】周日小課堂第15期

今天給大家?guī)?/span>

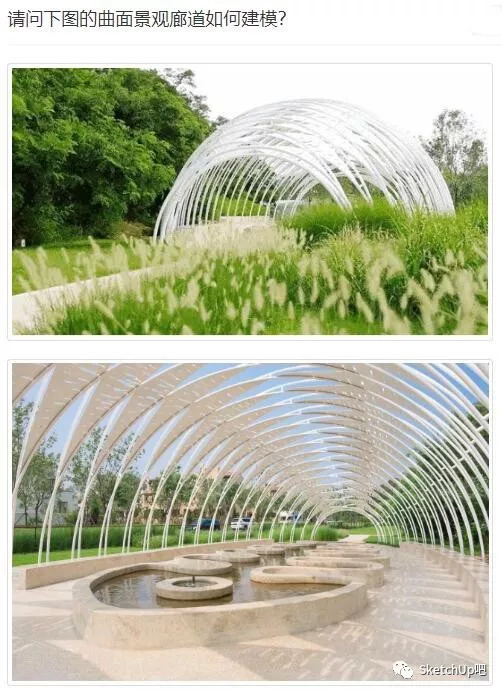

 曲面景觀廊道建模思路

▼

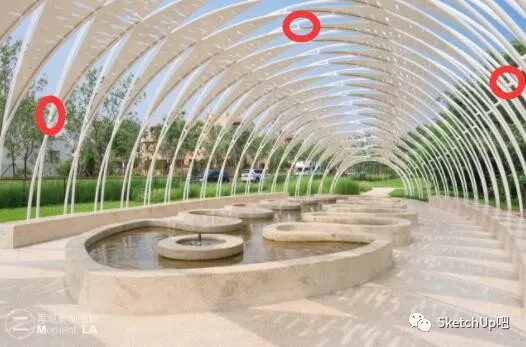

  提問

  解答

這次的問吧有三個優秀的回答，我們依次來看一下吧——

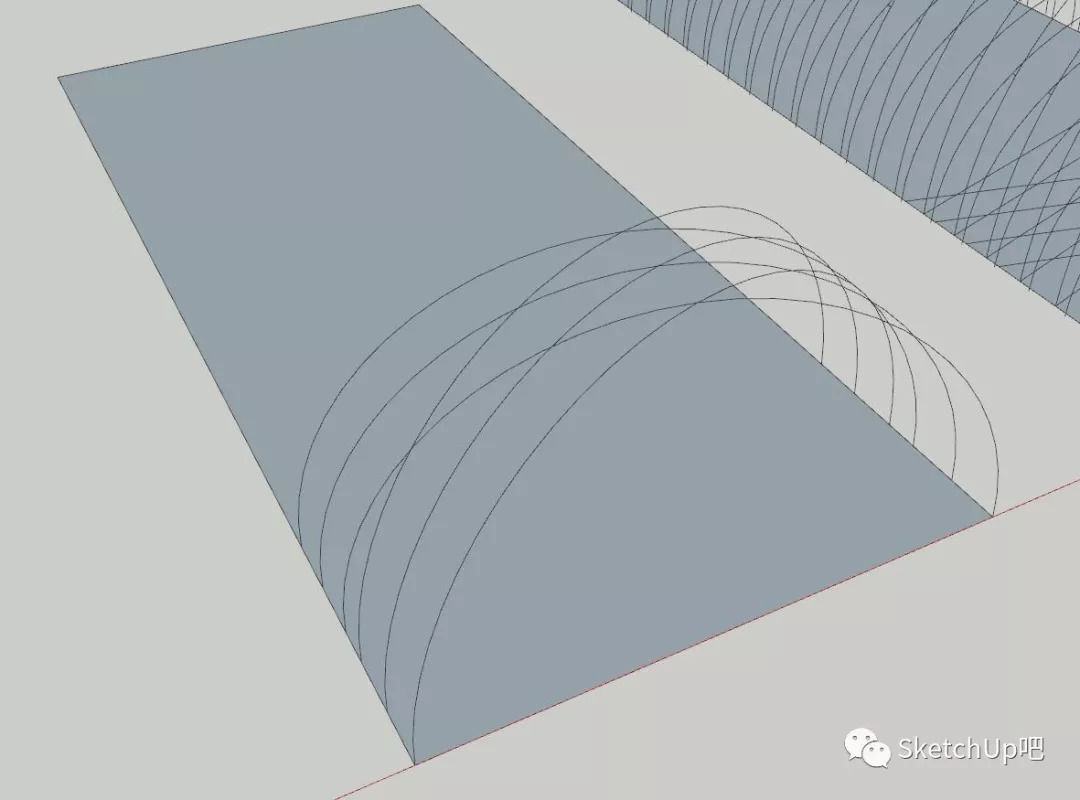

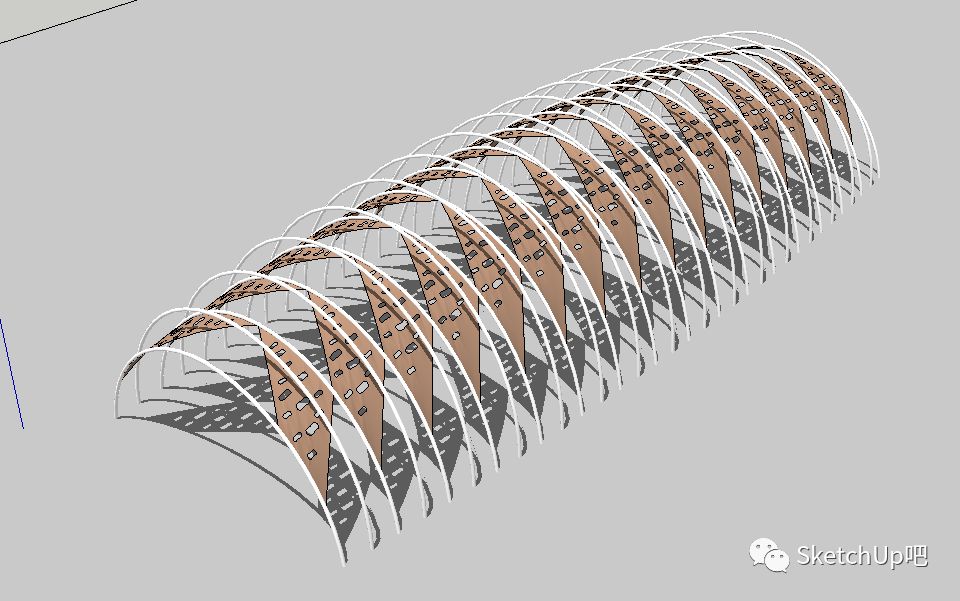

02.旋轉弧線后鏡像復制一根，稍微比原來的那根高一點，寬一點。

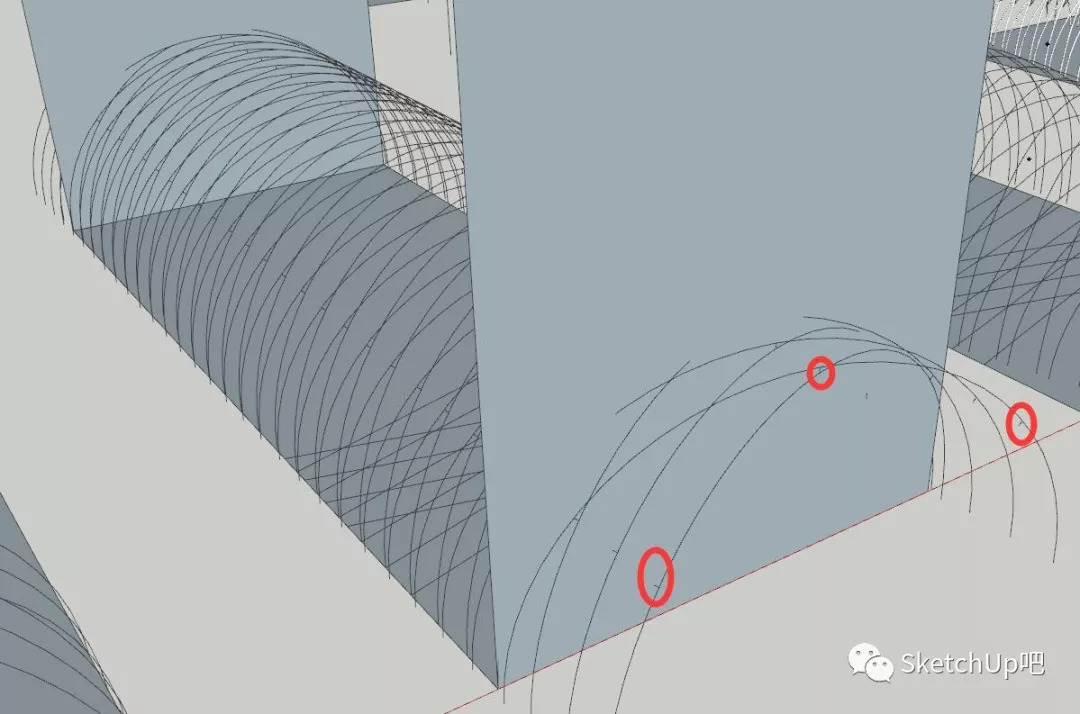

03.把兩頭多余的切掉，高低的輪廓線在平面投影交錯的位置有連接的小桿。

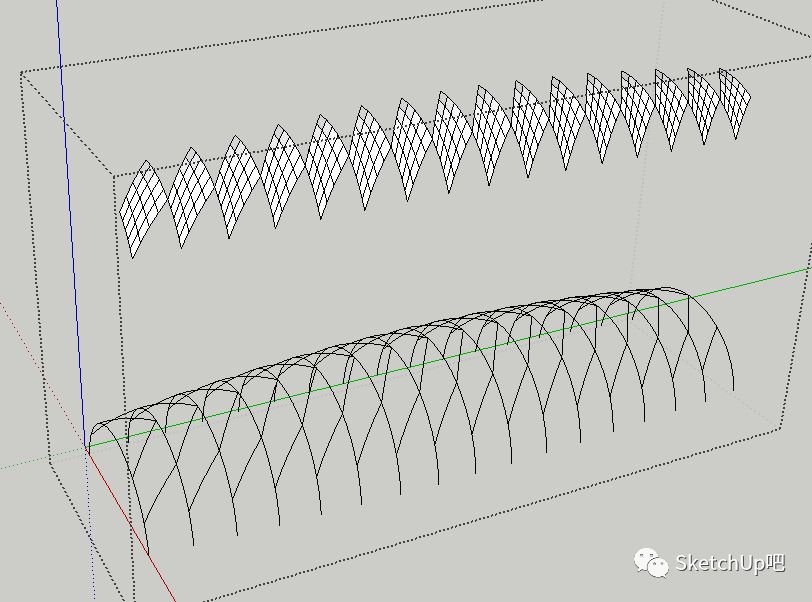

04.用FFD自由變形（SUAPP編號45）調整形狀，圓管就可以用線轉圓柱（SUAPP編號148）生成了。

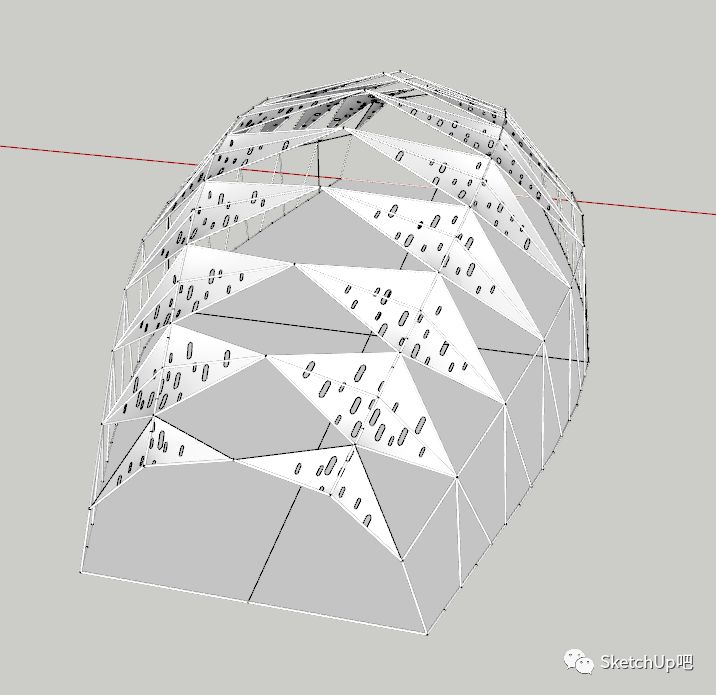

05.輪廓線投影到形體上提取出菱形鋼板。

最后上面開的洞，我推薦做個PNG格式貼圖。

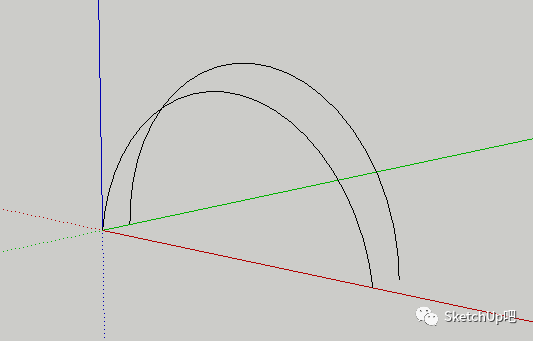

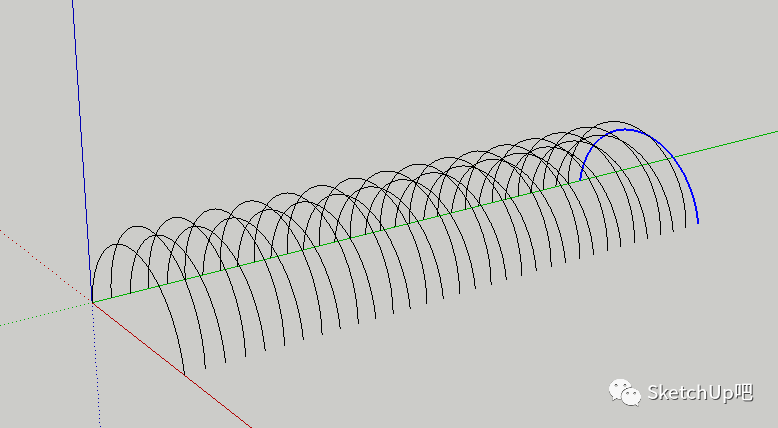

1.畫兩根弧線。

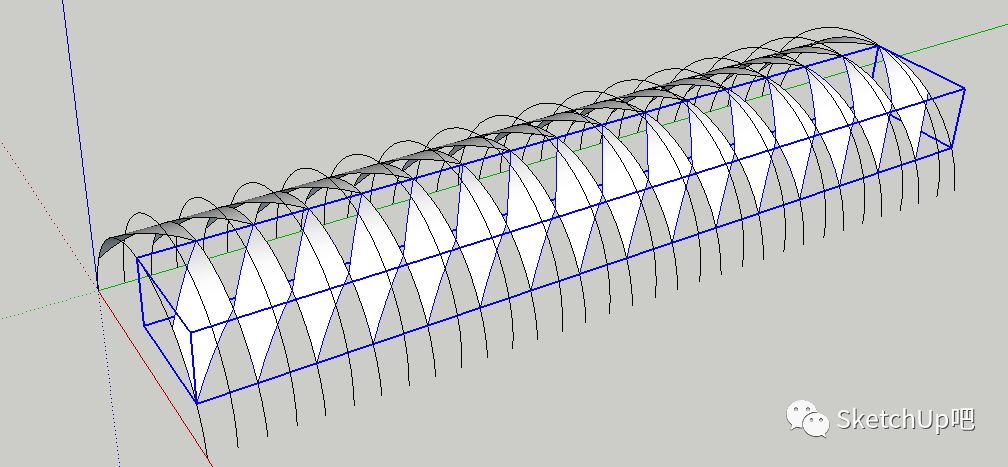

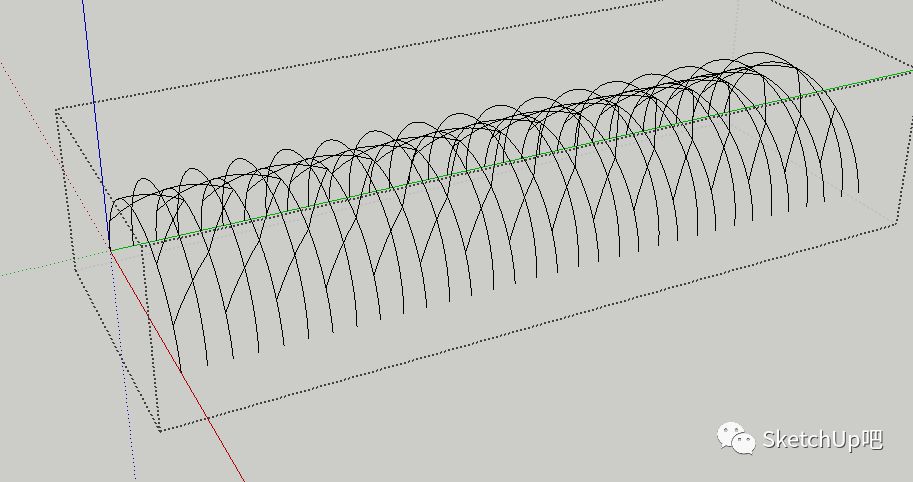

2.復制陣列。

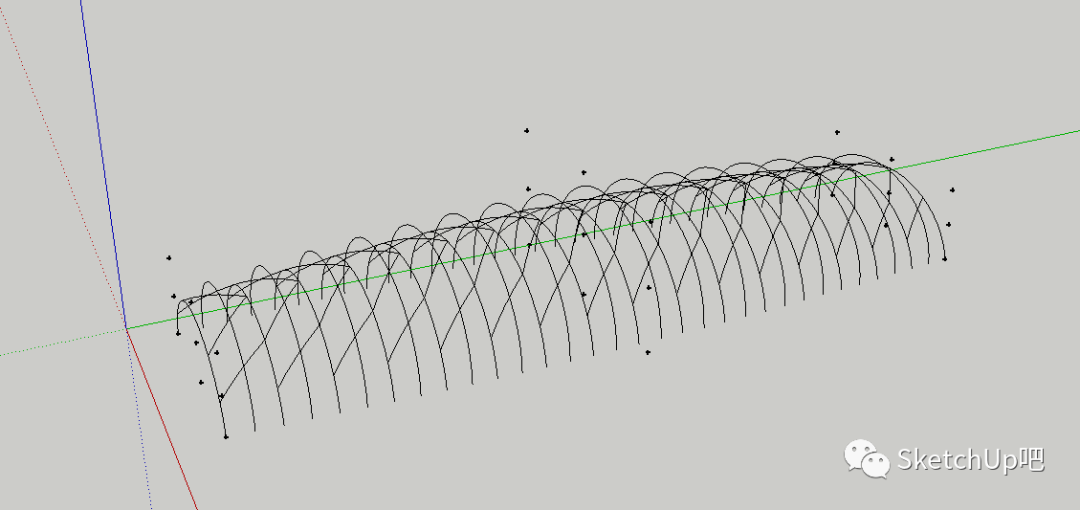

3.復制端頭線，拉線成面（SUAPP編號156)，后切出線條。

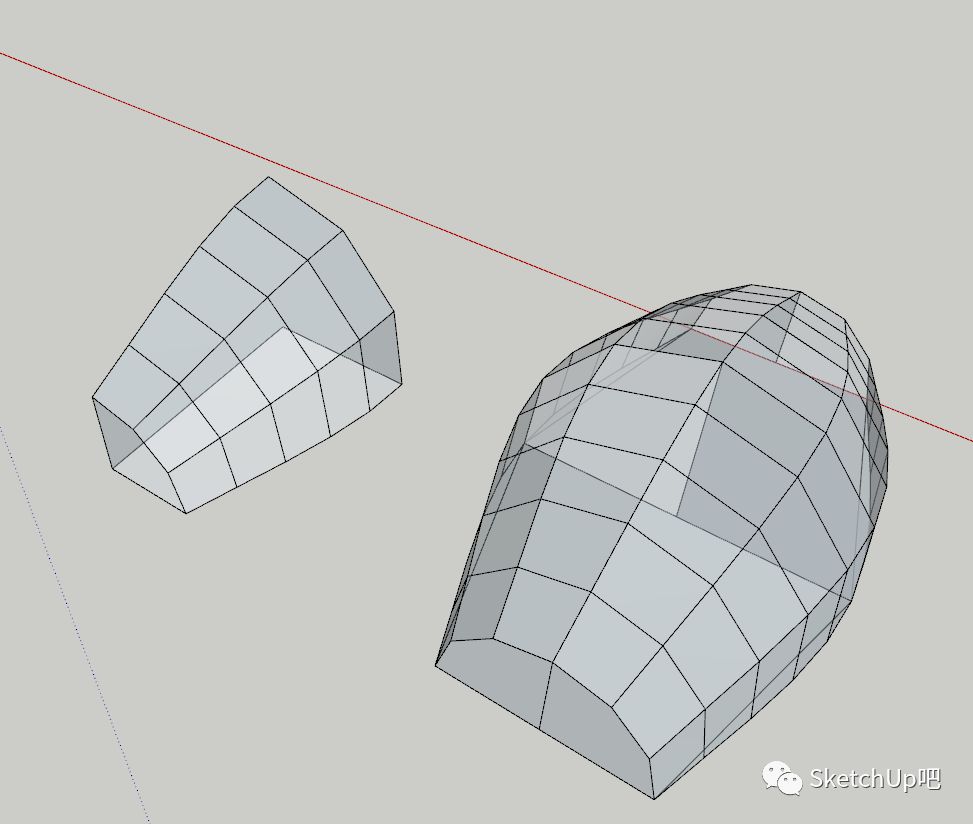

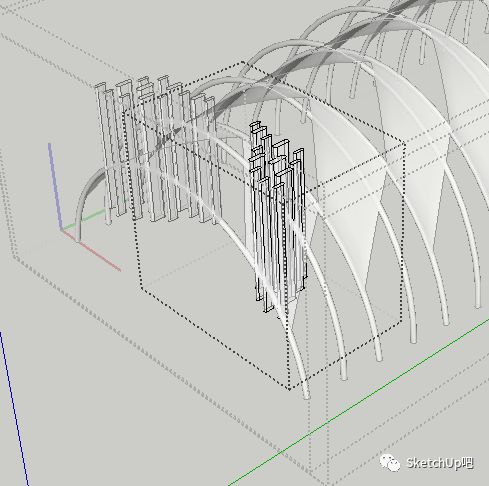

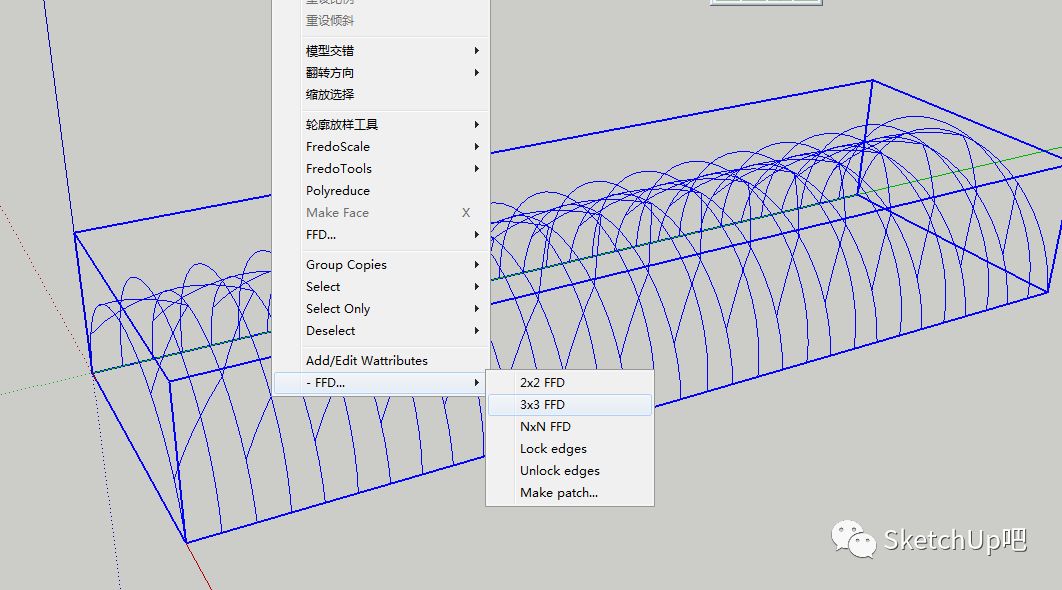

4.使用FFD自由變形3*3（SUAPP編號45)；組內需要炸開，否則變形失效。

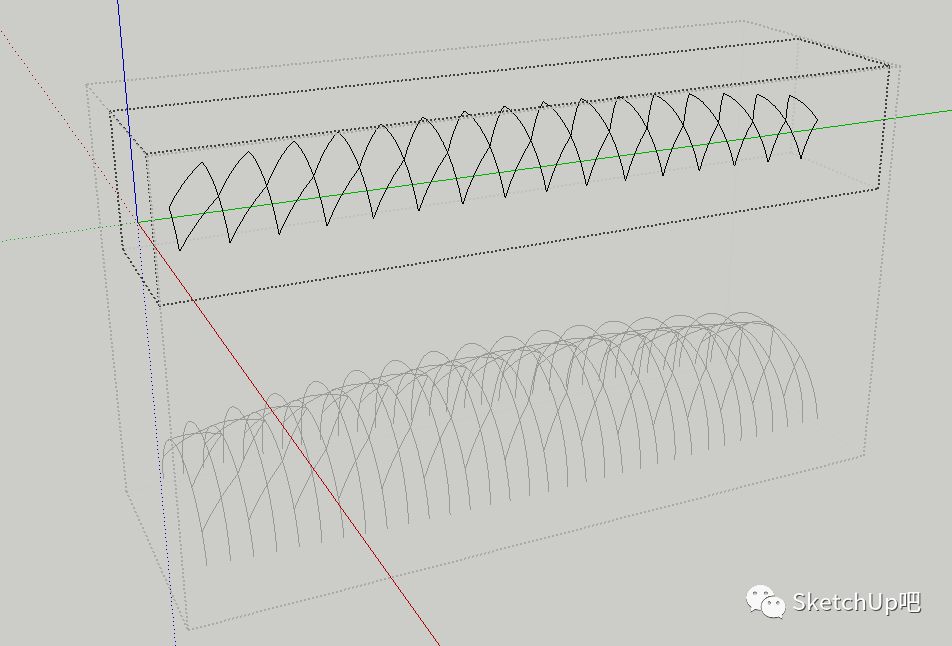

5.做一邊鼓膜部分，封面方法多樣自己選擇。

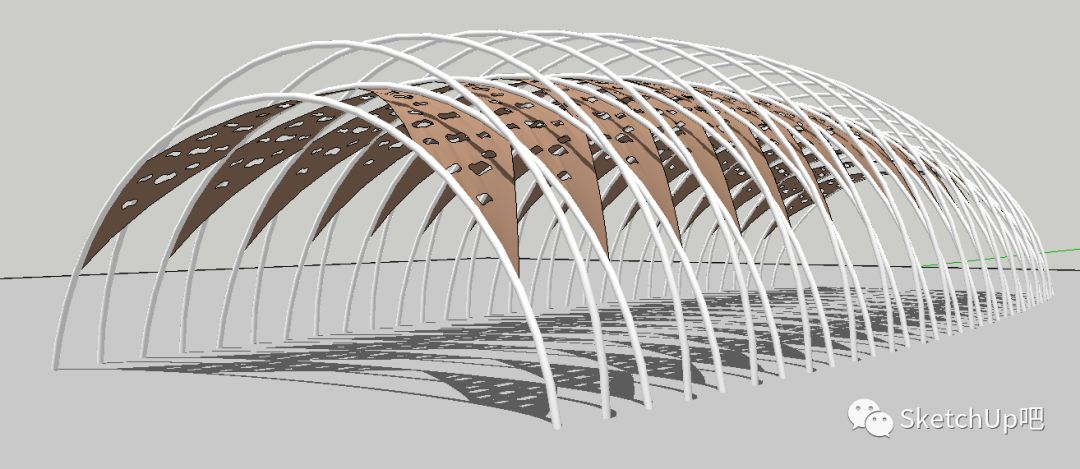

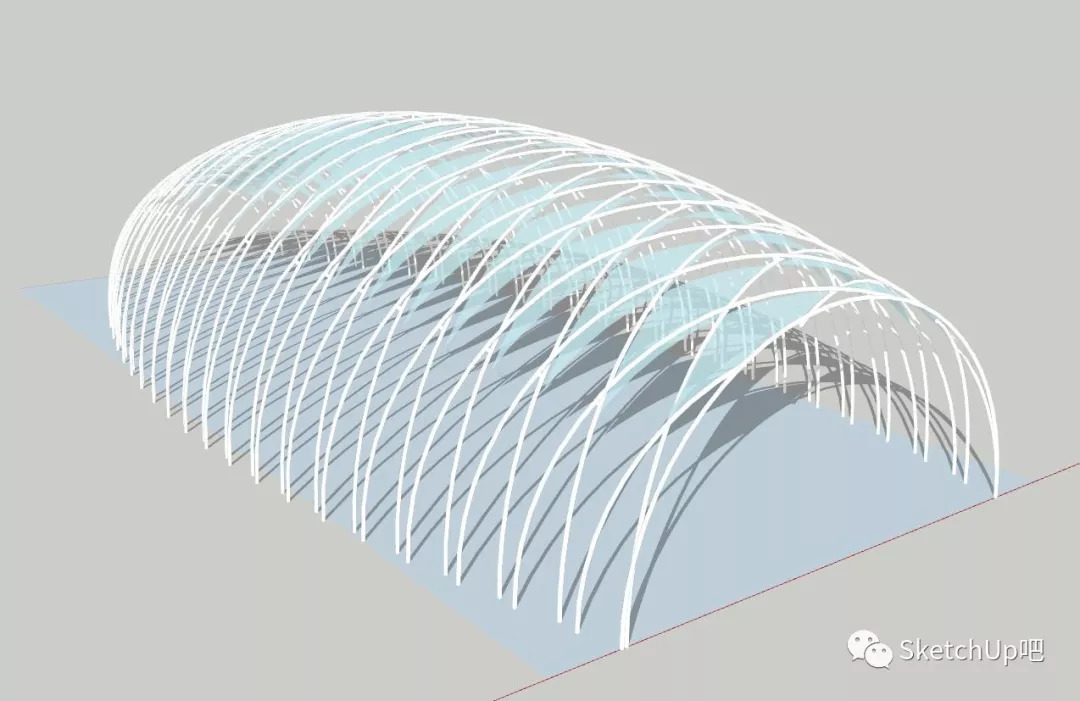

6.高低兩組弧線分別成組，線轉圓柱（SUAPP編號148）。

7.鼓膜部分鏡像。
8.底部面片相交，切除圓柱不平整的多余部分。

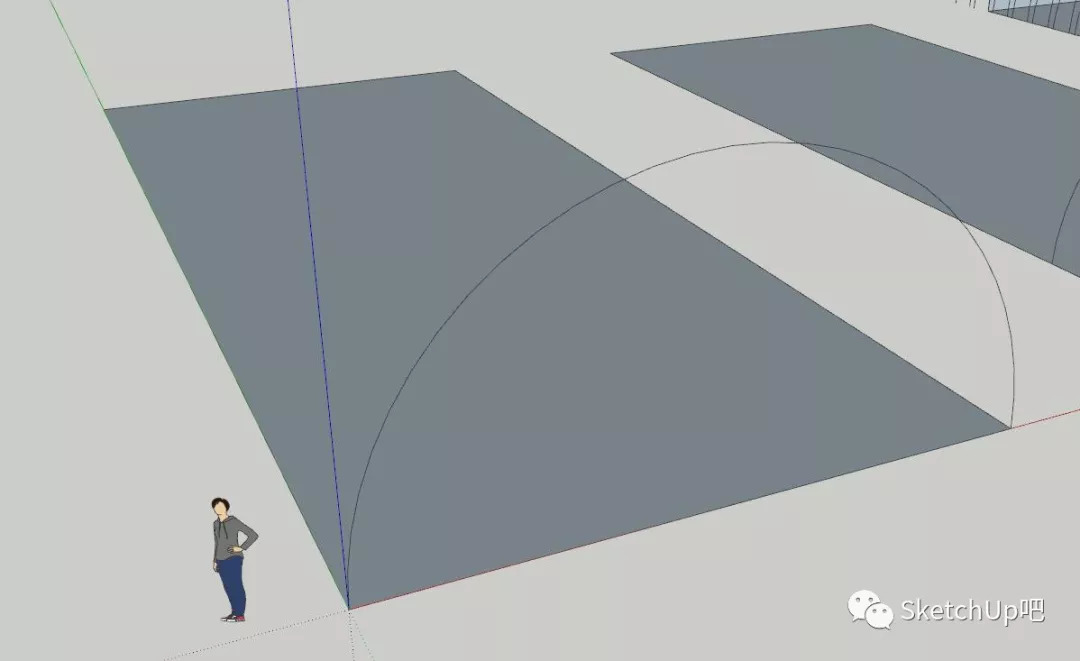

1、把整體輪廓的[弧線]畫出來，注意尺度與比例。

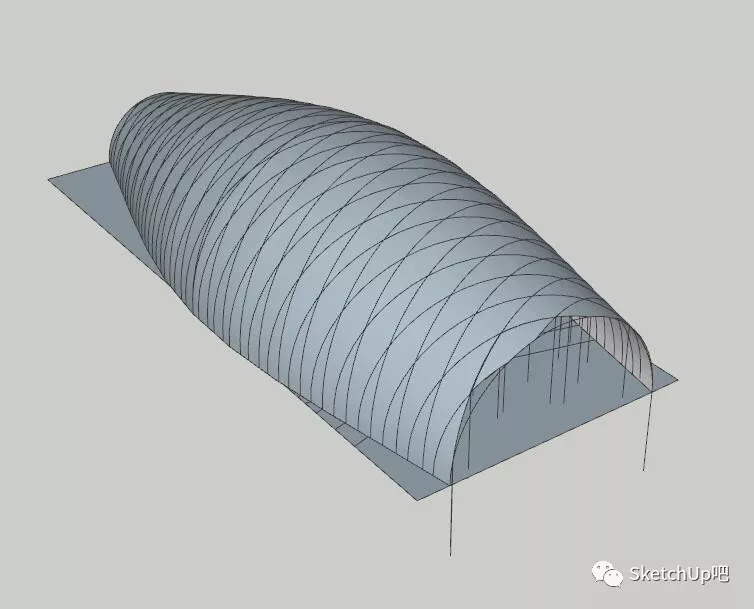

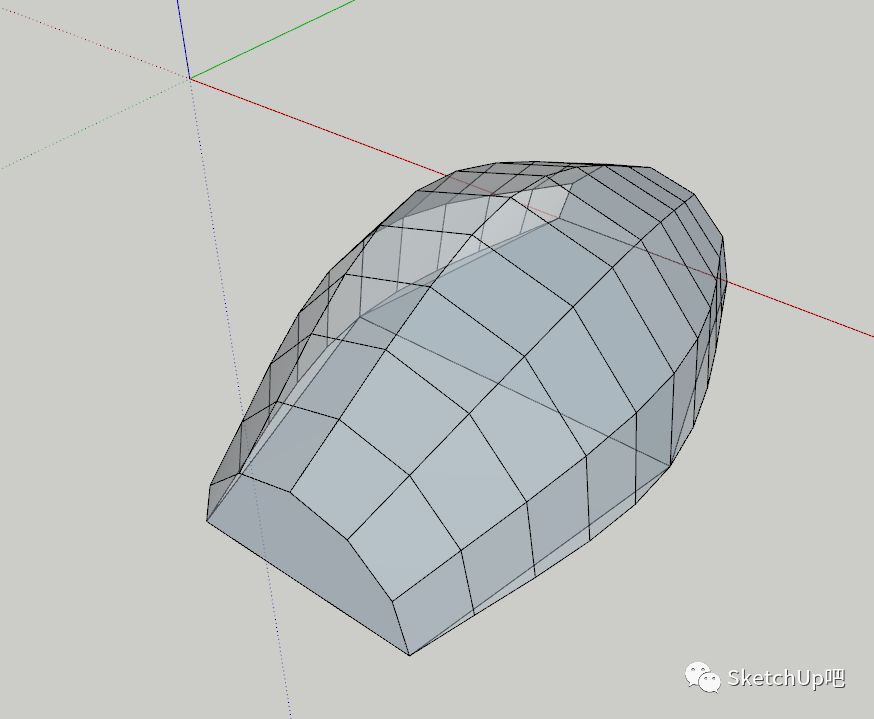

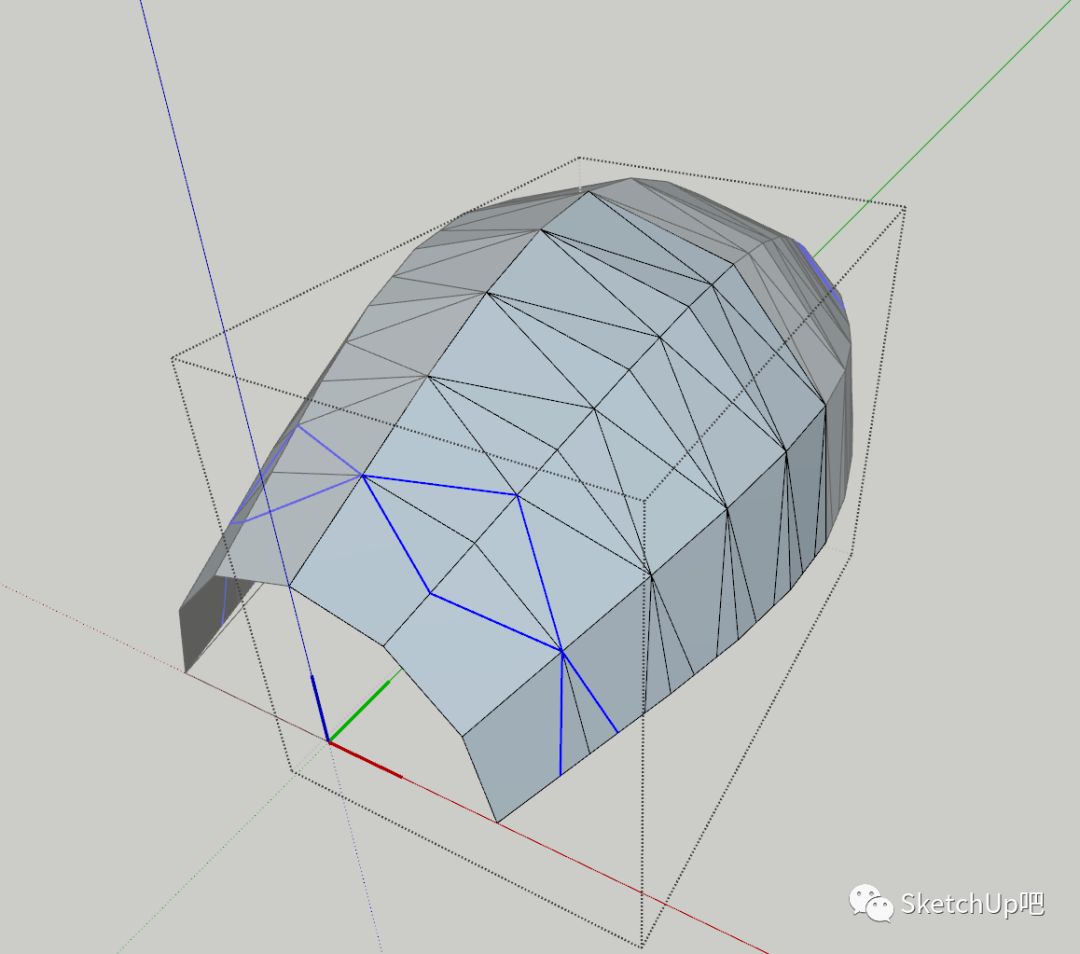

2、使用曲線放樣（SUAPP編號155）得到整體輪廓，取消柔化得到線與面。

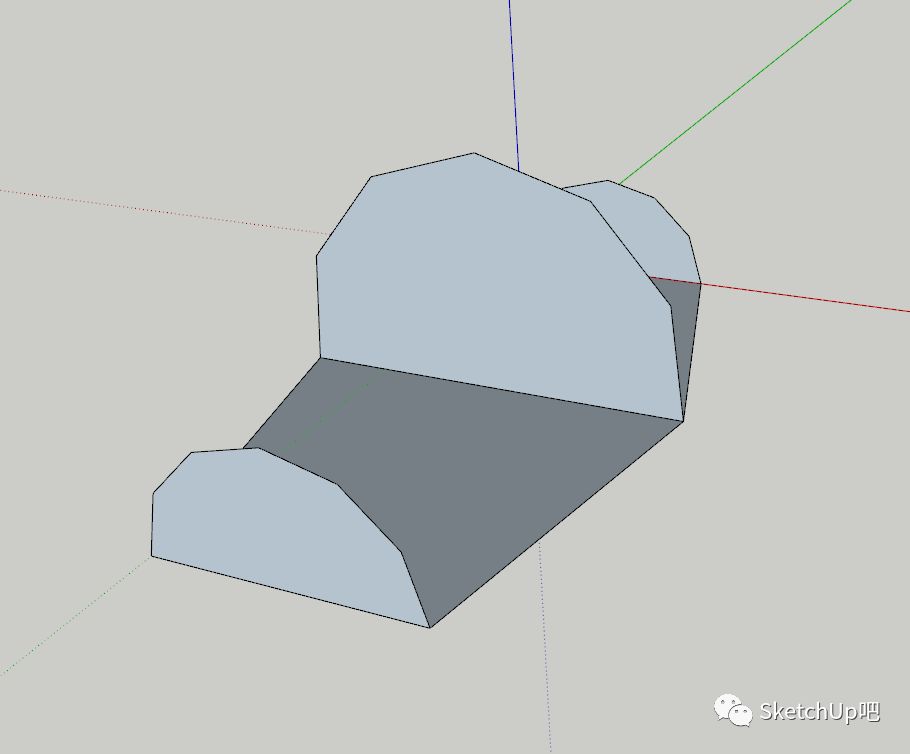

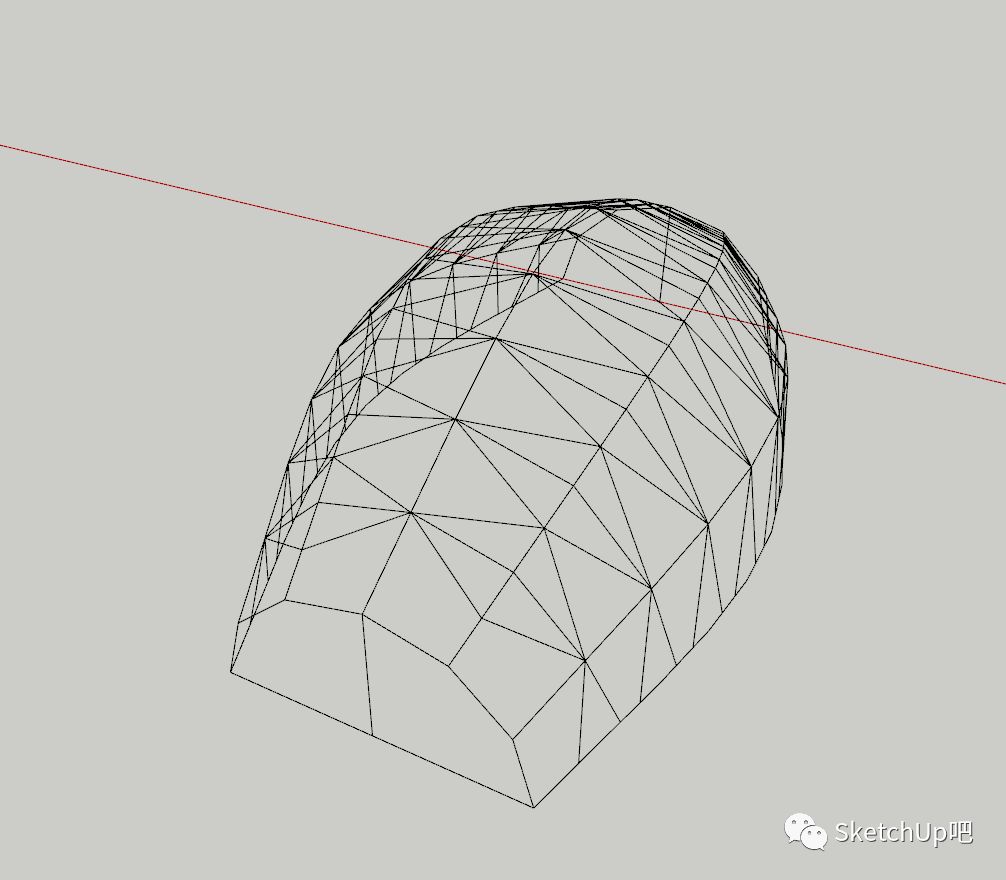

3、保留四分之一體塊，成組件，進行鏡像，得到新的輪廓。

4、在1/4組件中，用線連接，形成魚片形，注意與照片的比例，我這個下半部分做的太寬，建議短點。

5、提取所有的線，線轉圓柱（SUAPP編號148）成管后備用。

6、選擇魚片形的線，依次用起泡工具（SUAPP編號116），細分20足夠，形成鼓起的魚面。

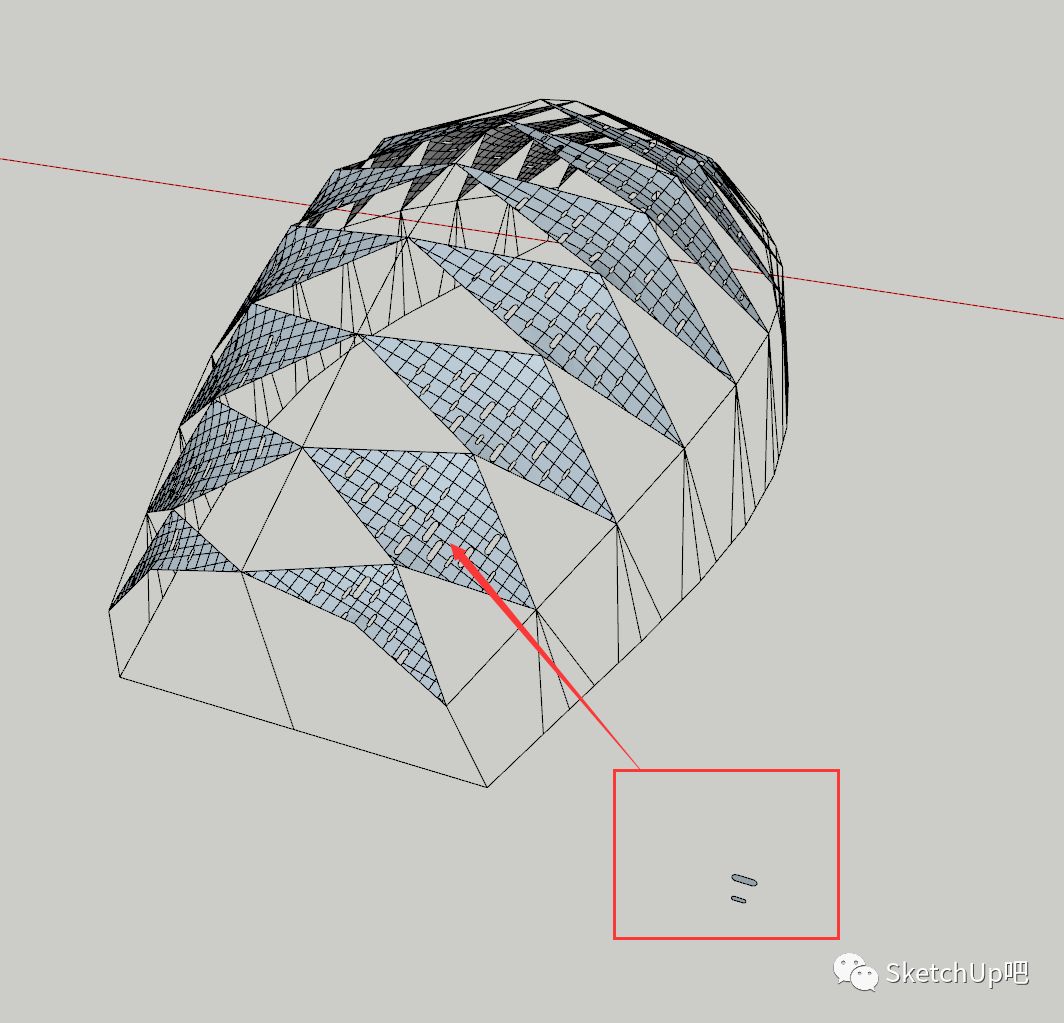

7、使用智能開洞（SUAPP編號155）吸取組件，并依次開洞。

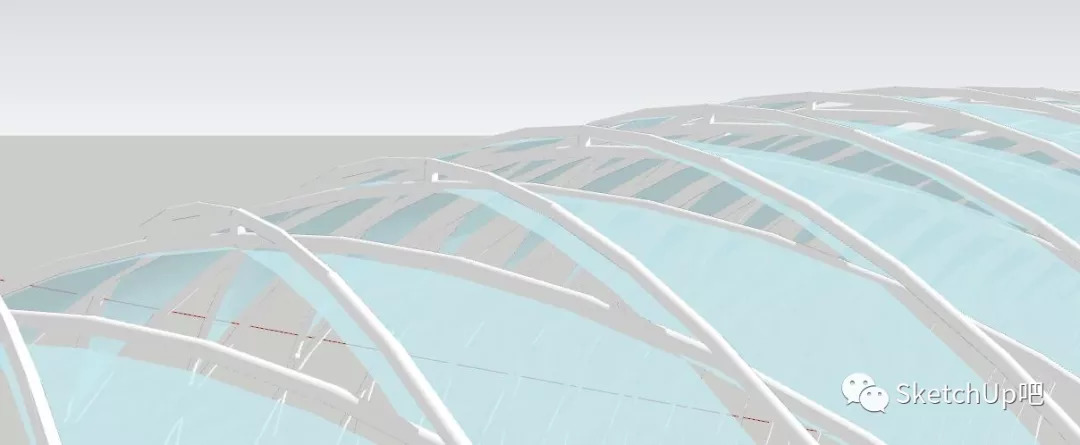

8、將步驟5中成管的結構與魚片進行合并，刪減不必要的線與管后，完成頂蓋部分。

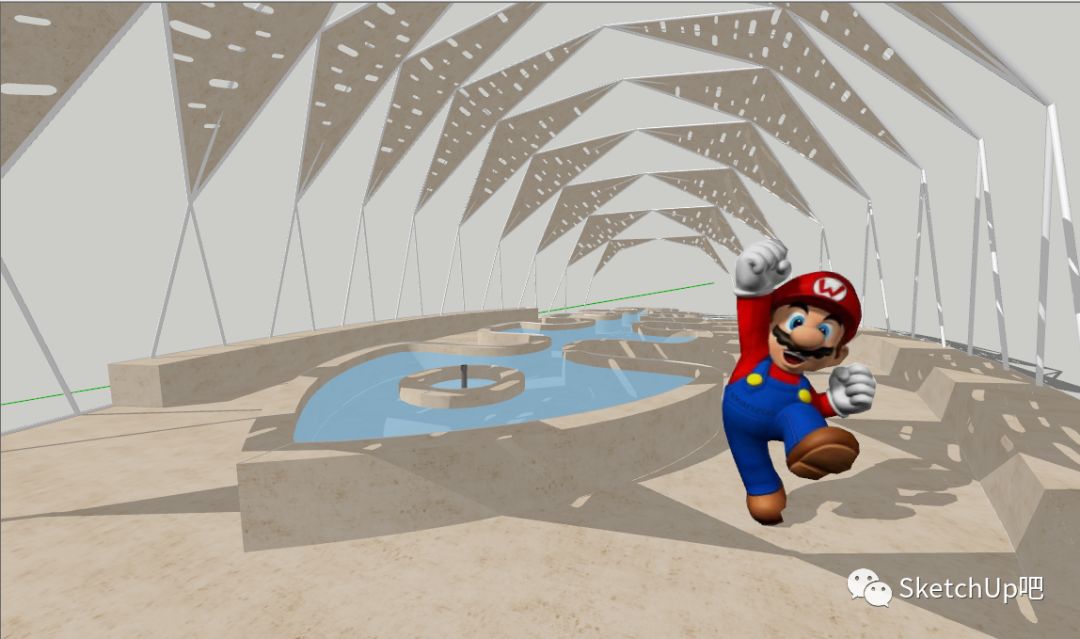

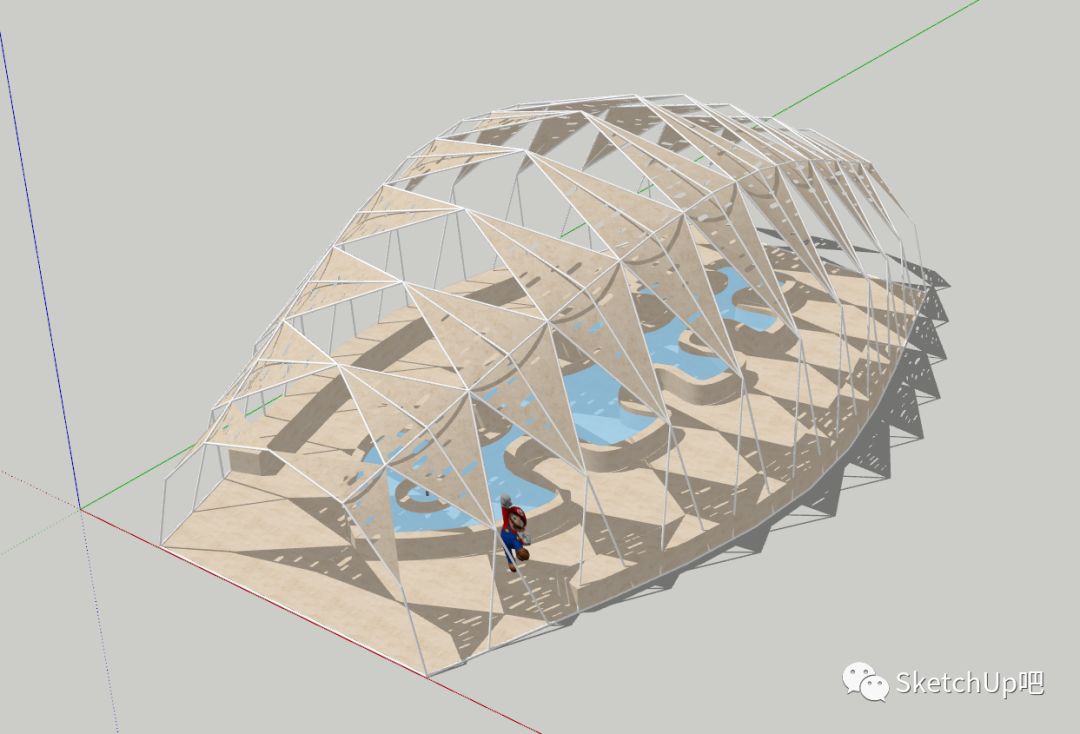

9、增加座椅與水池等細節，整理模型，完成形體。

學會了嗎？

三個方法擇其一即可

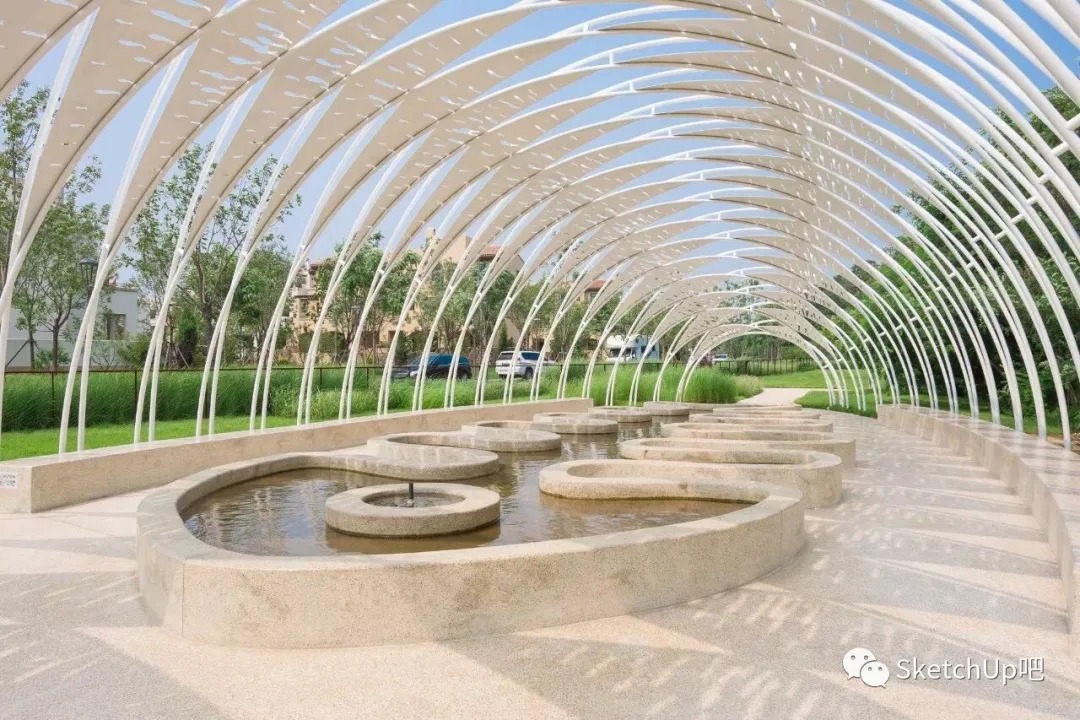

再對比一下實景照片

▼

提問者：mengyuan520

回答者：chirry、夢醒依舊、wanzixi

【SUAPP】插件下載：www.suapp.me

【問吧】地址：ask.subar.me

原帖地址：http://ask.subar.me/question/5077

問吧┃設計師版【知乎】，每周精選一問
