*教程自SketchUp吧用戶 槍手的塵埃 小伙伴們， 小吧又來傳授（復制）建模知識啦！ 論壇里樂于分享建模思路的童鞋越來越多 今天是良心干貨—— 丹麥螺旋塔SketchUp建模 快來看一下吧！ ▼

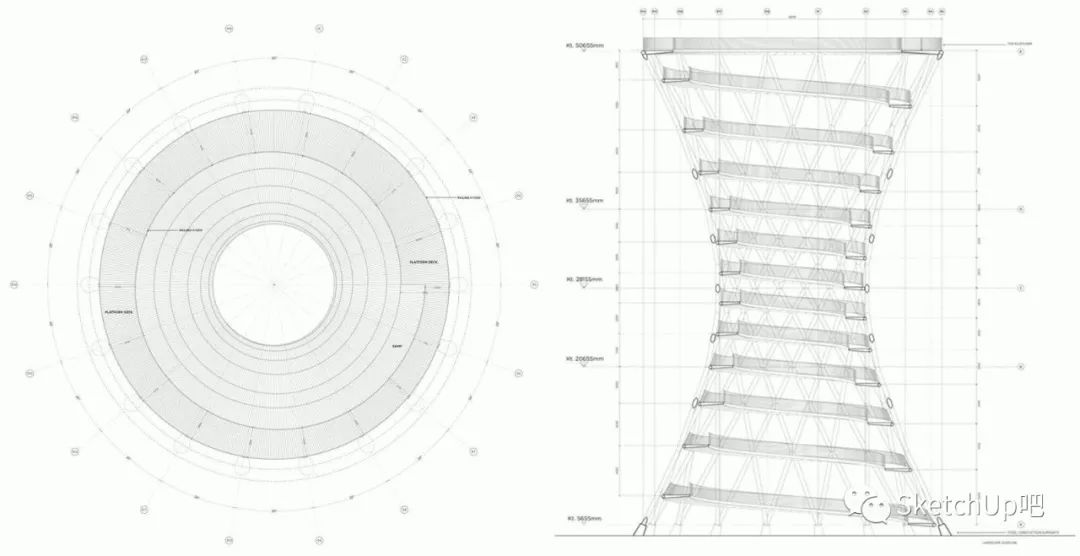

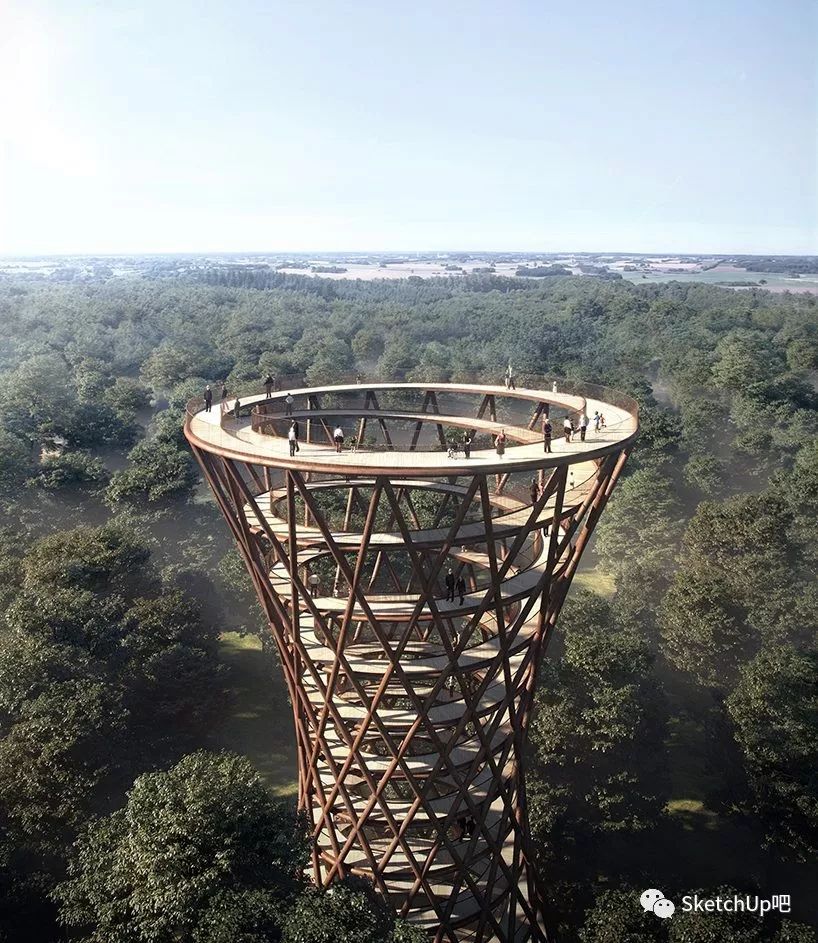

看到這個螺旋塔很漂亮，就用SketchUp創建了一個，這里和大家分享一下我的思路—— 建模視頻 1. 先在網上找到平面和立面圖；

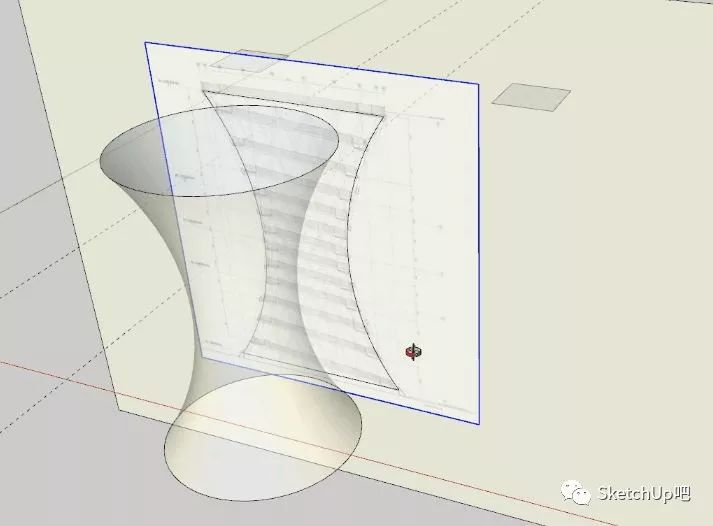

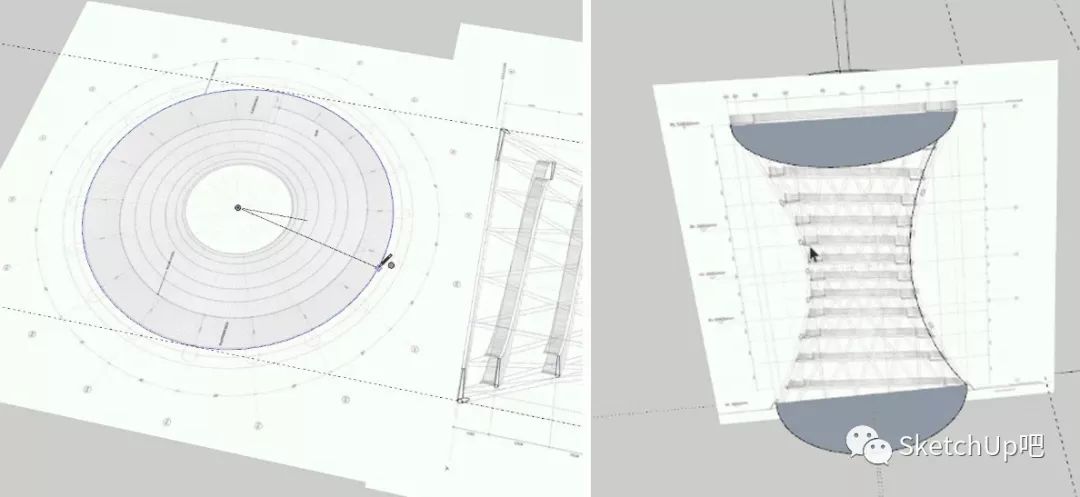

2. 把它們導入SketchUp，然后用尺子工具按照立面圖上的尺寸縮放一下，然后畫出頂部底部的圓，和立面的弧線；

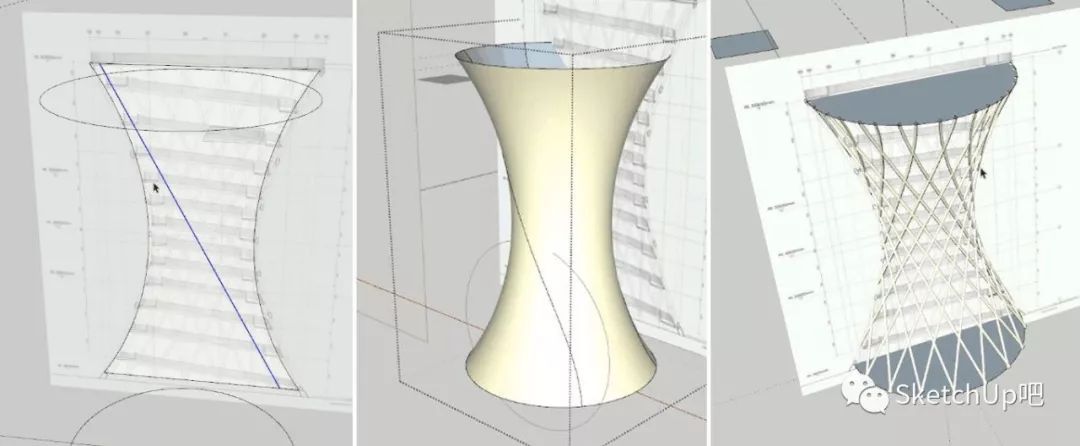

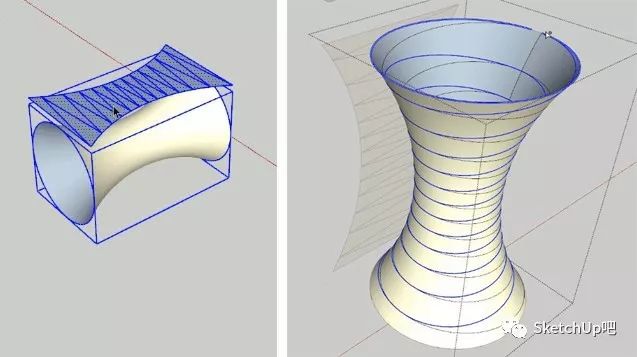

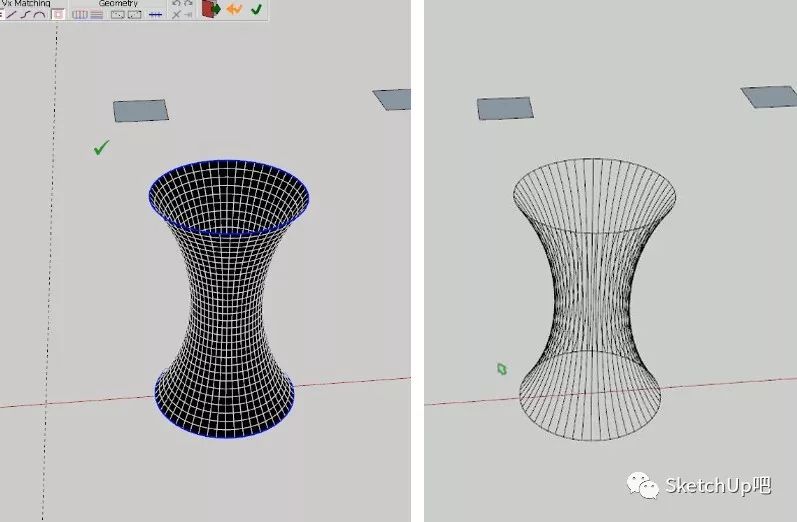

3. 用曲線放樣或輪廓放樣（SUAPP編號155）做出形體輪廓和豎向的結構線；

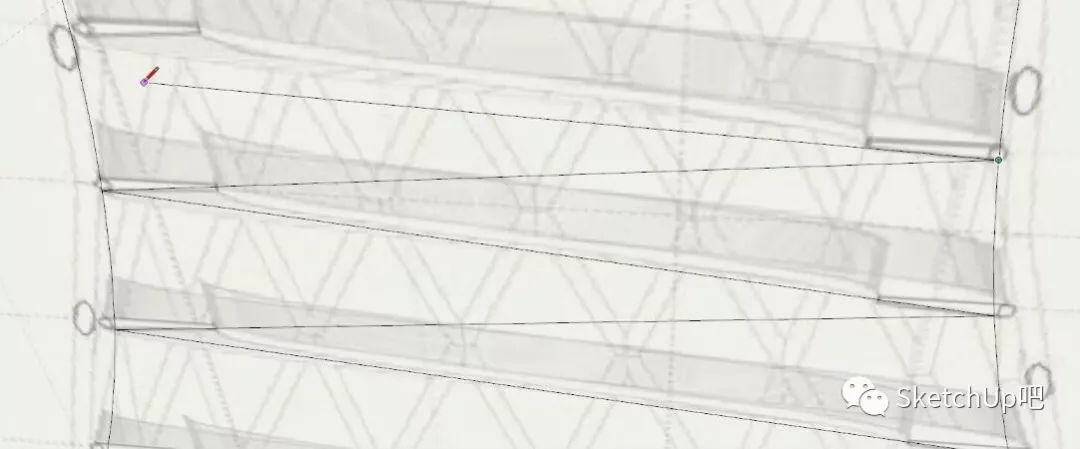

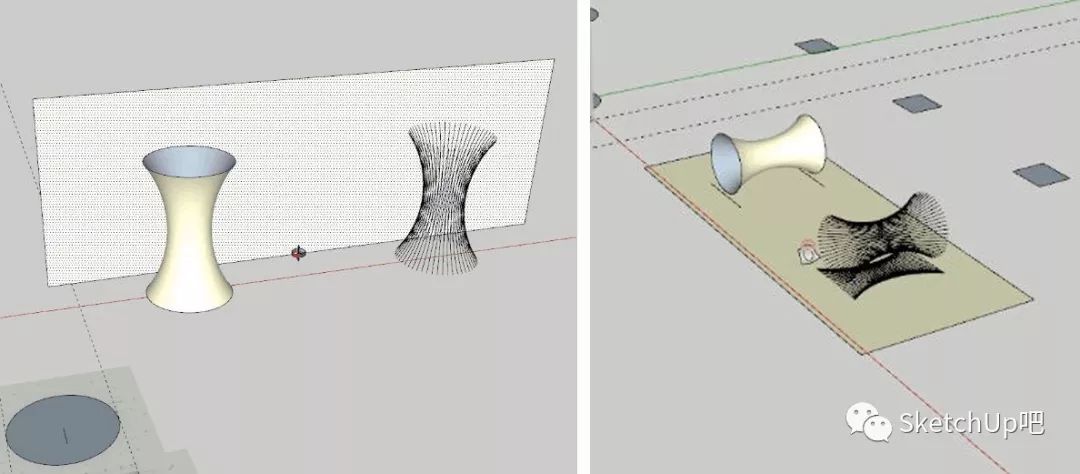

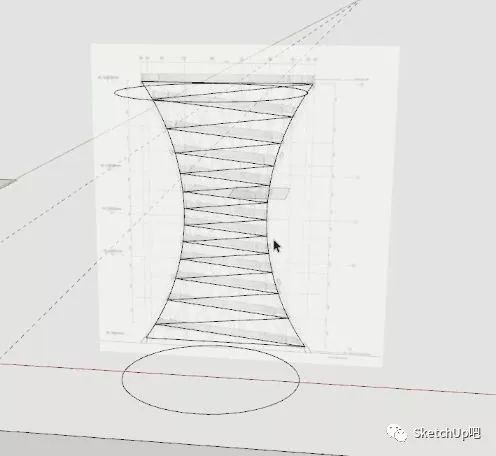

4. 使用將線投影至面（SUAPP編號213），投影到平面上獲取輪廓線，打開X光模式，再在立面上畫出每一層的連接線；

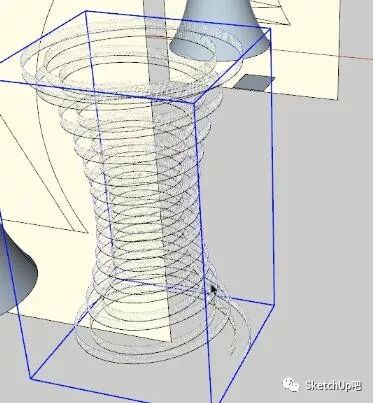

5. 再把畫的連接線投影回輪廓形體上，提取我們需要的螺旋線；

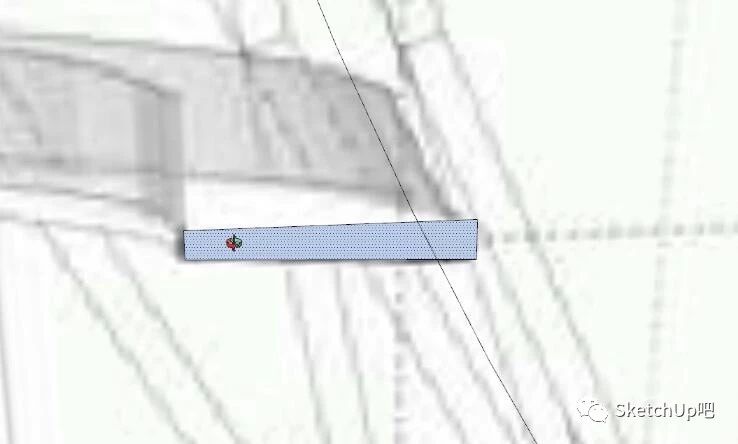

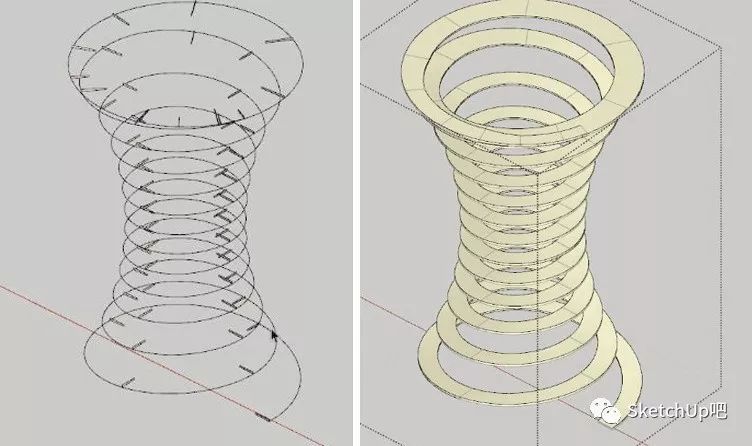

6. 在立面上畫出螺旋步道的橫截面（這里橫截面不一樣，上寬下窄），布置到螺旋線上，再用曲線放樣或輪廓放樣（SUAPP編號155），生成步道；
7. 提取步道的內外輪廓線，利用路徑跟隨和路徑陣列（SUAPP編號46）做出欄桿；
8. 再用投影的辦法做出外部螺旋的結構線，優化一下曲線，線轉圓柱（SUAPP編號148），鏡像復制，做出外面的支撐結構；
9. 組裝起來（這樣分開做的時候創建好參考面，這樣組裝就很方便了），給個材質，完成。

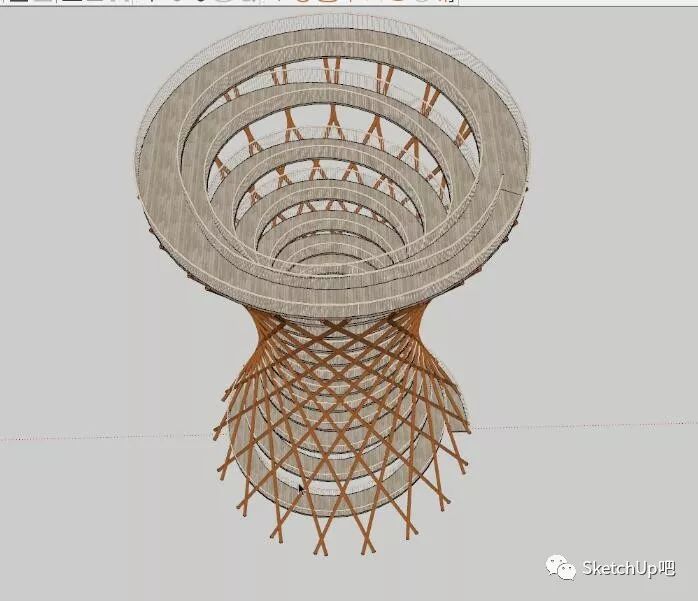

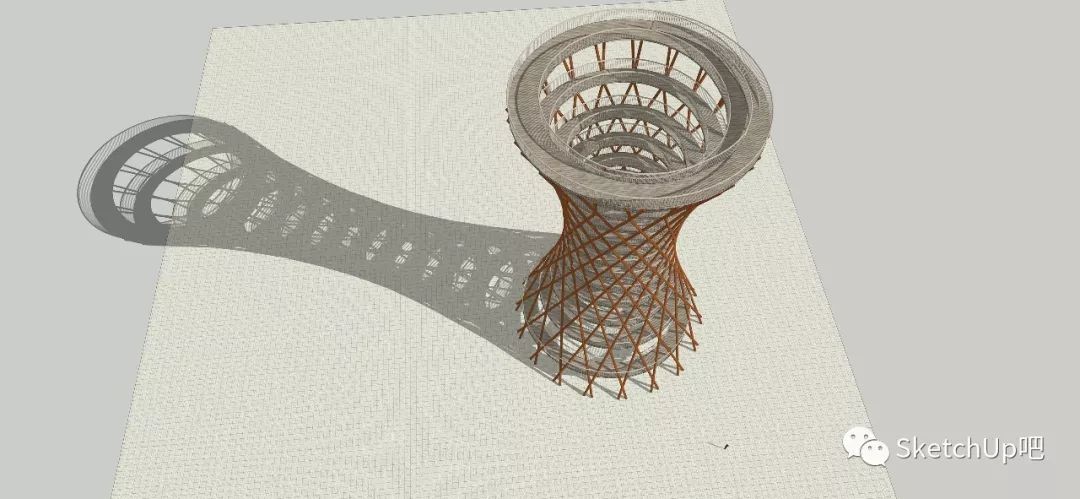

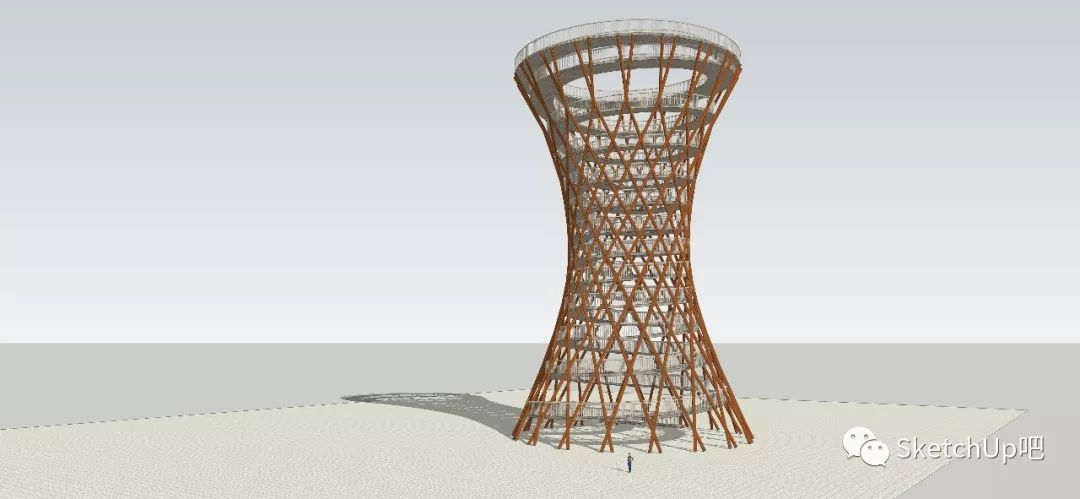

當當當當 完成效果如下 ▼ （給大家分享一下我的完整模型。點擊文末【閱讀原文】，即可下載）
寫在最后 建模教程更多的是開拓發散大家的思維 就像做數學題一樣， 或許SketchUp給的是一個笨方法， 但是黑貓白貓能抓到耗子的就是好貓 不同的軟件之間各有所長 勤動手多思考 相信你也能成為建模大神！ 點擊這里，直接去抱作者的大腿吧~ http://www.mgcxq.cn/forum.php?mod=viewthread&tid=346362
|
