要啥過山車?是我景觀塔建模不夠酷嗎?

2018-11-6 09:05| 發布者: 瞬息千里| 查看: 1578| 評論: 0

摘要: 【問吧】周日小課堂第17期呼啦啦~今天教大家怎么建模過山車...好吧其實是立體交叉螺旋梯的建模思路▼ 提問設計師真的不是從過山車來的靈感嗎? 解答*參考案例來自STUDIO MAKS設計的Nikola’s belvedere超輕景觀塔項 ...

【問吧】周日小課堂第17

呼啦啦~

今天教大家怎么建模過山車...

好吧其實是

 立體交叉螺旋梯的建模思路



  提問

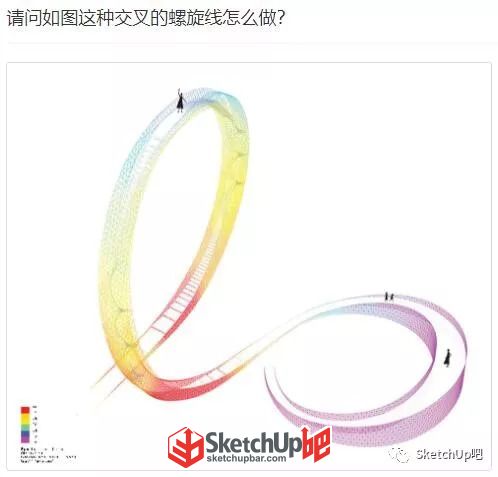

設計師真的不是從過山車來的靈感嗎?




  解答

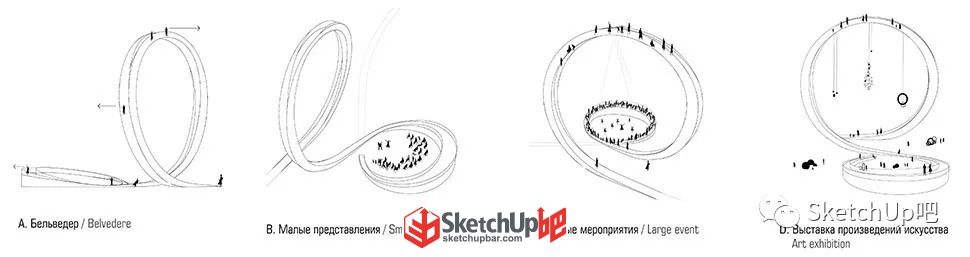

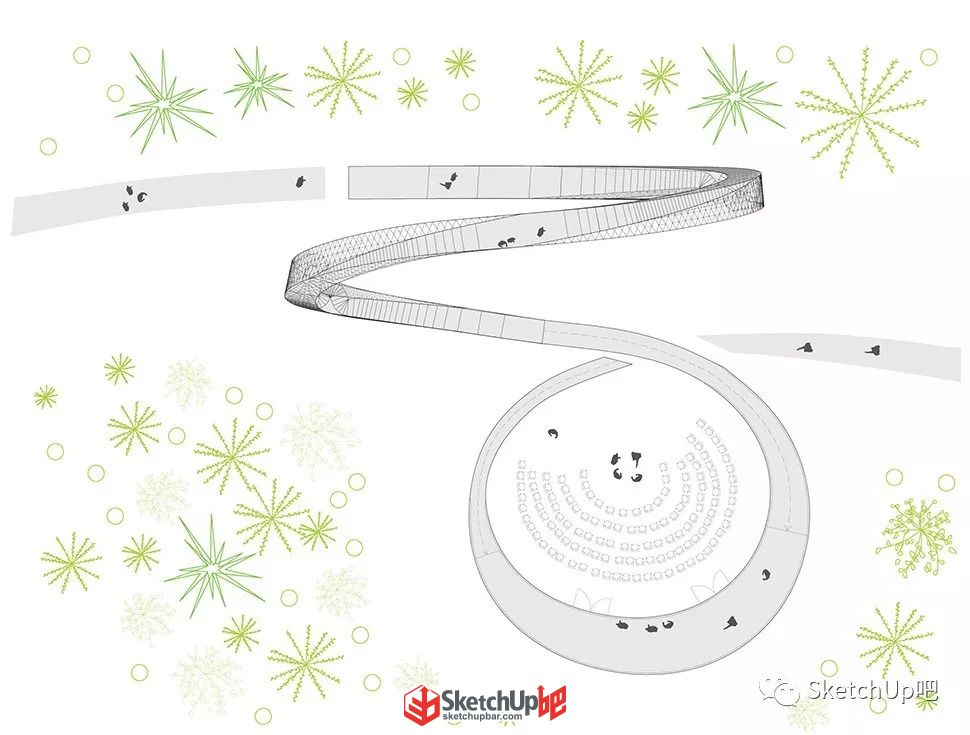

*參考案例來自STUDIO MAKS設計的Nikola’s belvedere超輕景觀塔項目。

極簡單線條創造了多種可能,單線成路,盤旋而上成為塔,折疊而下構成臺,線條繼續流動,便又成了路,為游客帶來了非凡的身體和視覺體驗。景觀塔采用可循環材料,在前期俄羅斯塔建筑理念的指導下利用先進的軟件技術筑模完成。



 方法一:

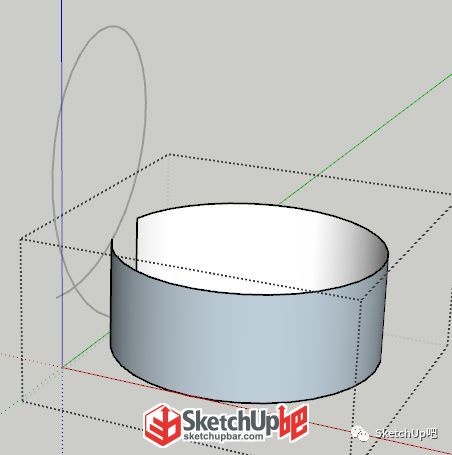

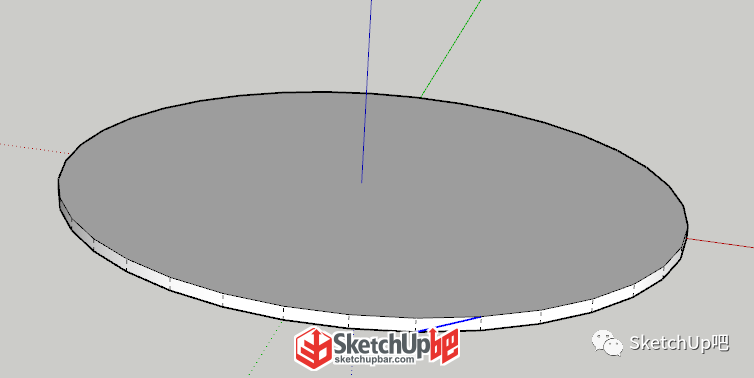

1.畫一個段數36的圓,推拉成高200mm的圓柱;

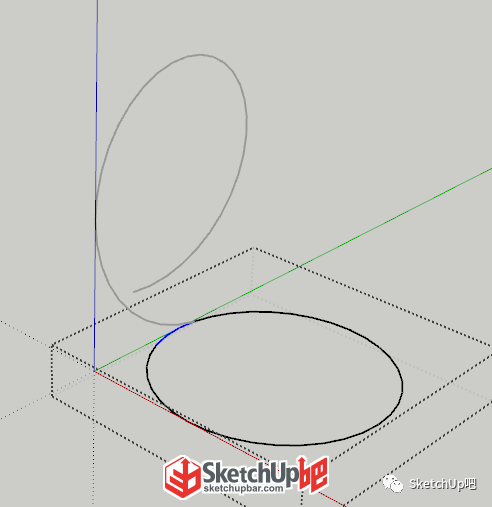

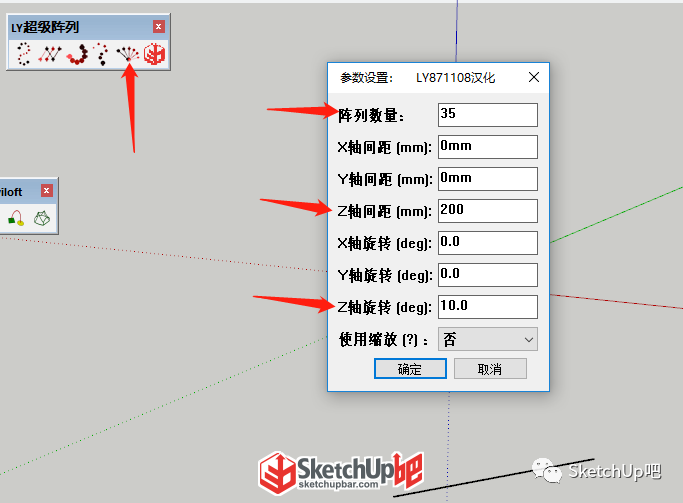

2.截面畫一根線后用生長陣列(SUAPP編號59);

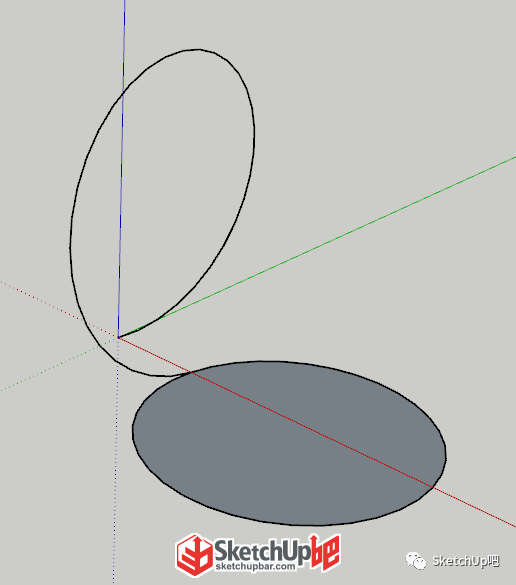

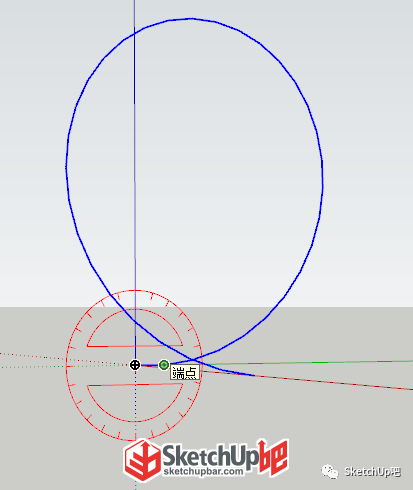

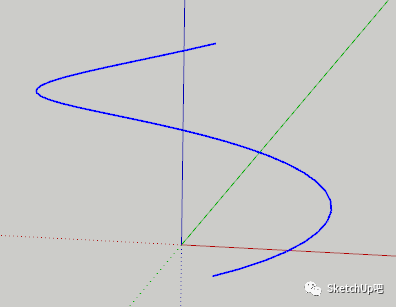

3.得到螺旋線后縮放,旋轉到Y(jié)Z平面;


4.畫圓成組,接到螺旋線端點;


5.分解曲線刪除3-4段;

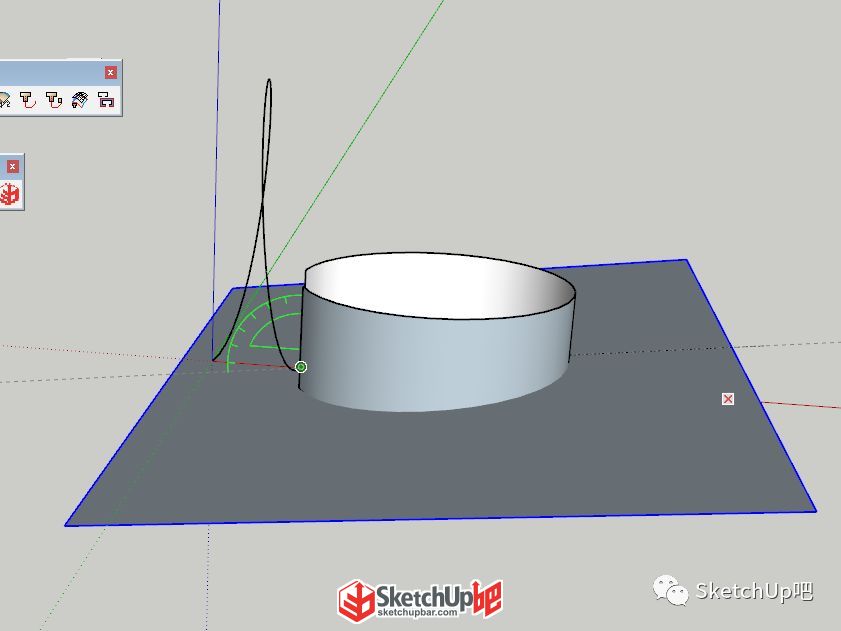

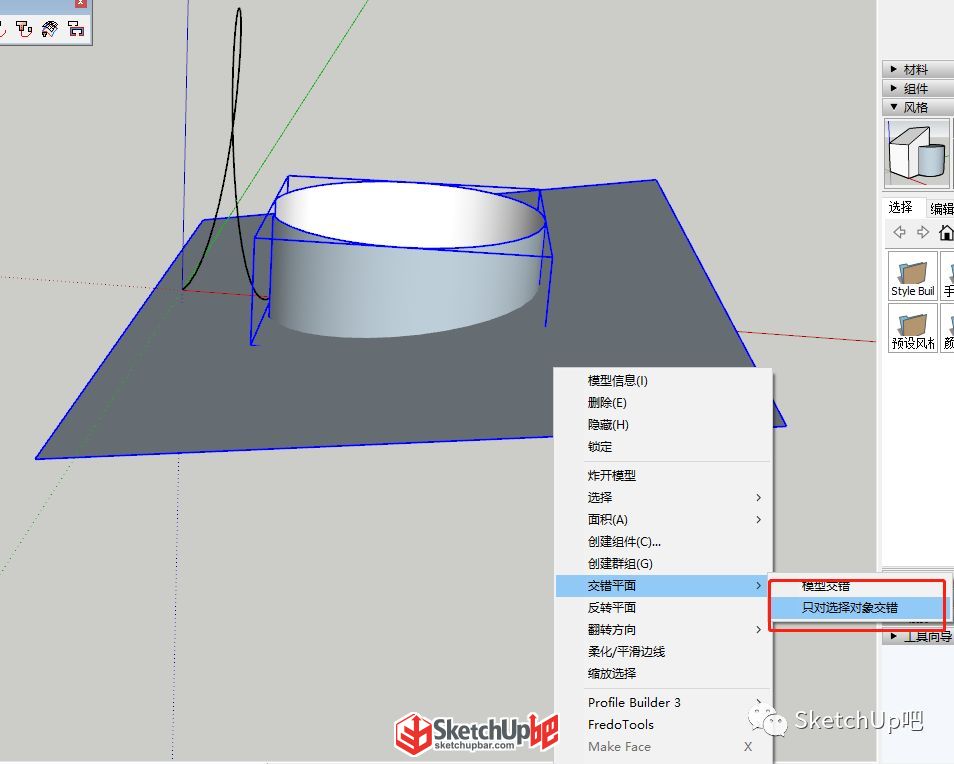

6.拉線成面(SUAPP編號156),建立一個XY平面接到端點旋轉一定的角度,使用模型交錯;

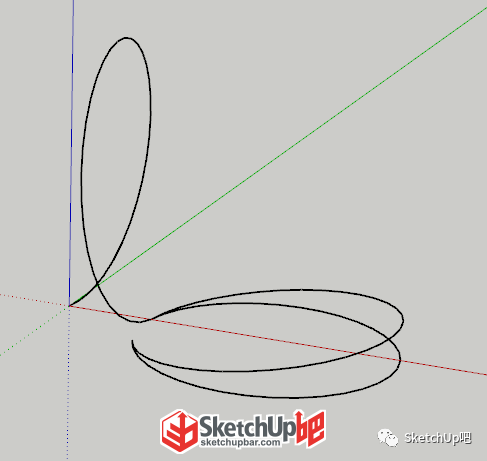

7.刪除多余物體,線面,得到路徑線;

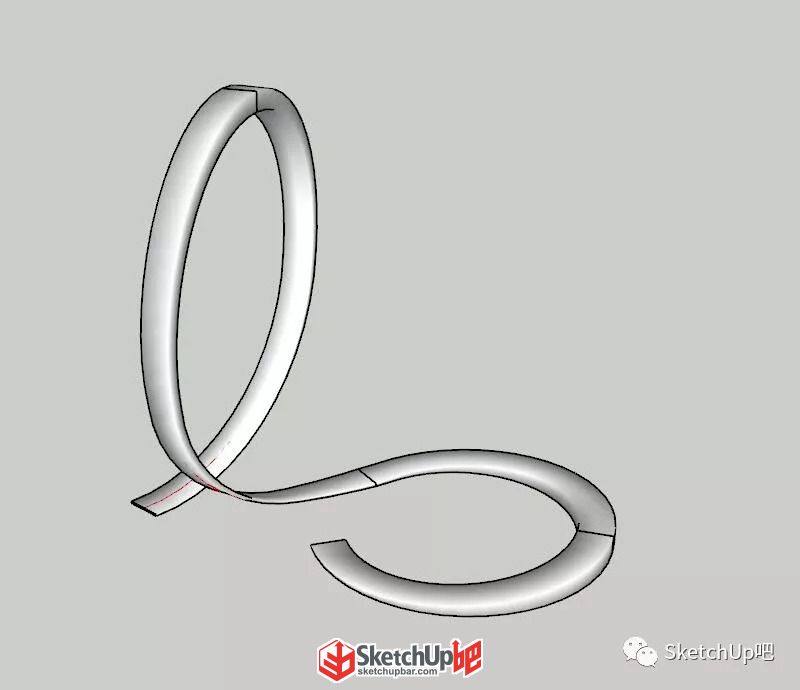

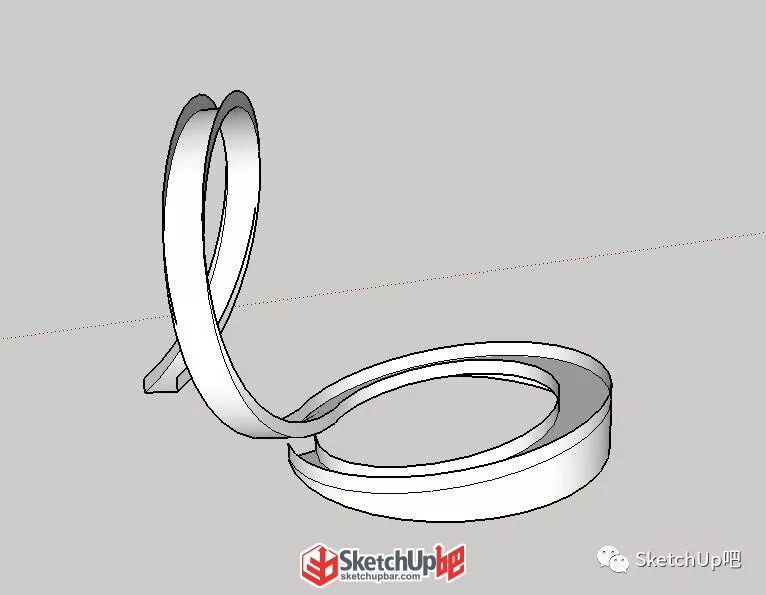

8.做出另一條路徑線,曲線放樣(SUAPP編號155)生成面,拉線成面(SUAPP編號156)生成扶手;




 方法二:

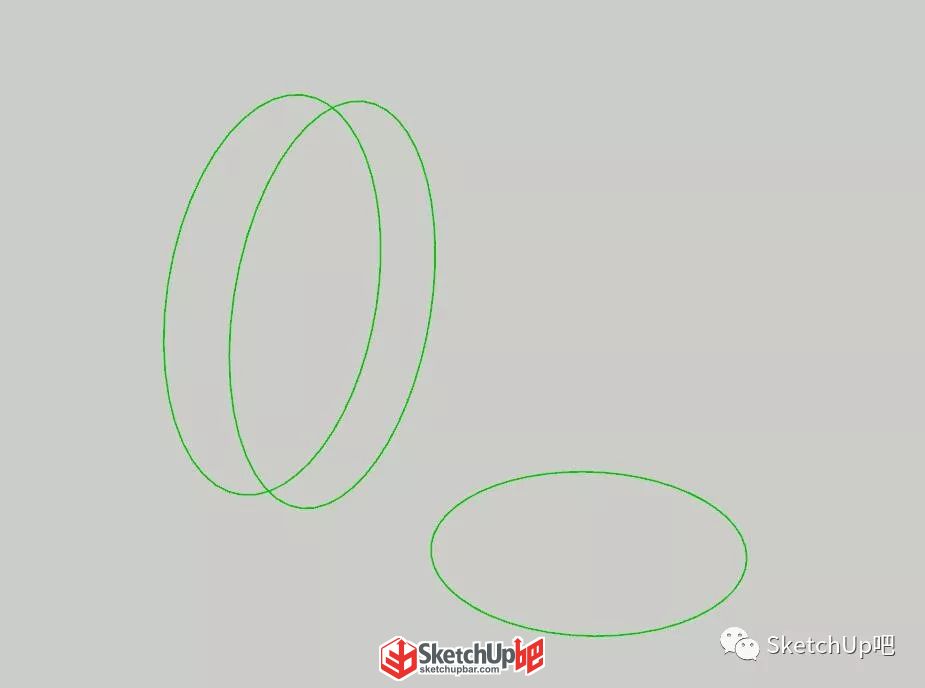

 1.畫一個平放的圓和兩個豎放的圓,成組,用來作為參考;

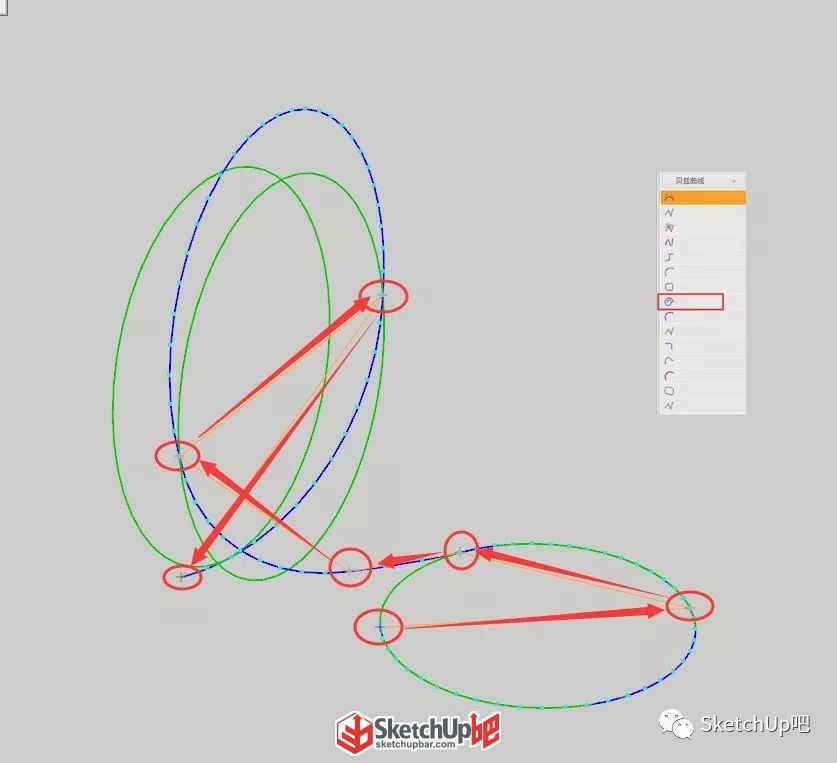

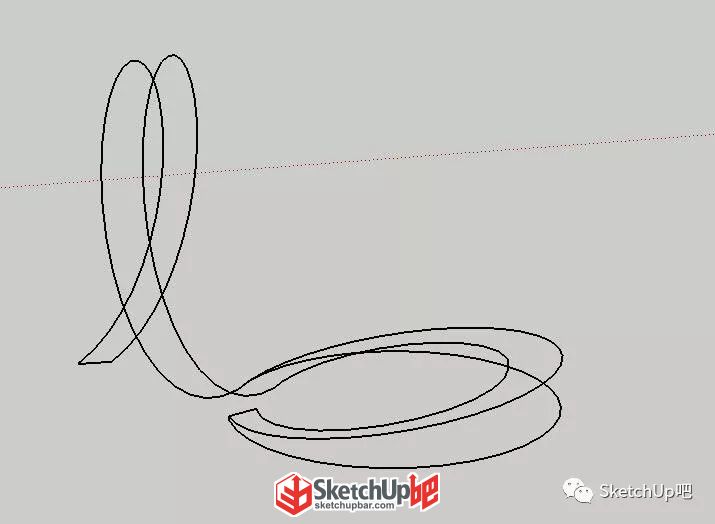

2.貝茲曲線工具里面有個螺旋曲線(SUAPP編號96),對照著參考的線畫空間曲線(按方向鍵能鎖定方向);

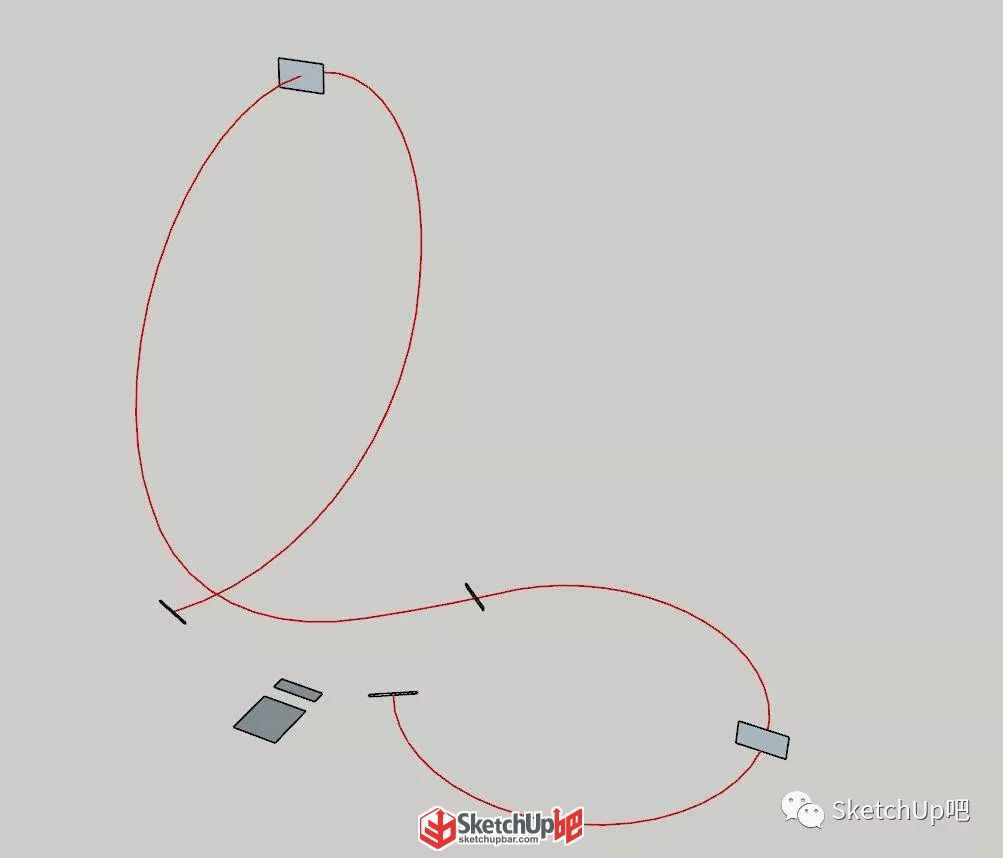

3.布置變化的截面位置,用自定義垂面(SUAPP編號177),把面放在合適的位置;


4.分段用FREDO6的路徑放樣(SUAPP編號155)進行放樣;



提問者:1328588870

回答者:夢醒依舊、chirry



【SUAPP】插件下載:http://www.suapp.me/list

【問吧】地址:http://ask.subar.me/explore/

原帖地址:http://ask.subar.me/question/5102
