【問吧】小課堂第20期

聽說你SketchUp用得挺溜？

搬磚建個墻來看看唄~

今天小吧為大家?guī)淼氖?/span>

 流線異形磚墻的建模思路

 ▼

  提問

  解答

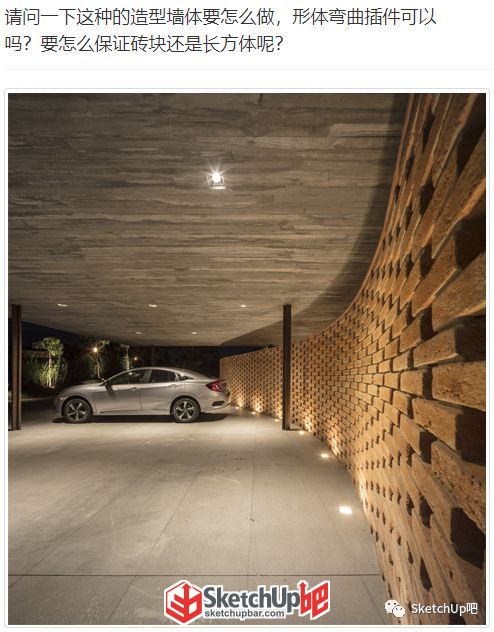

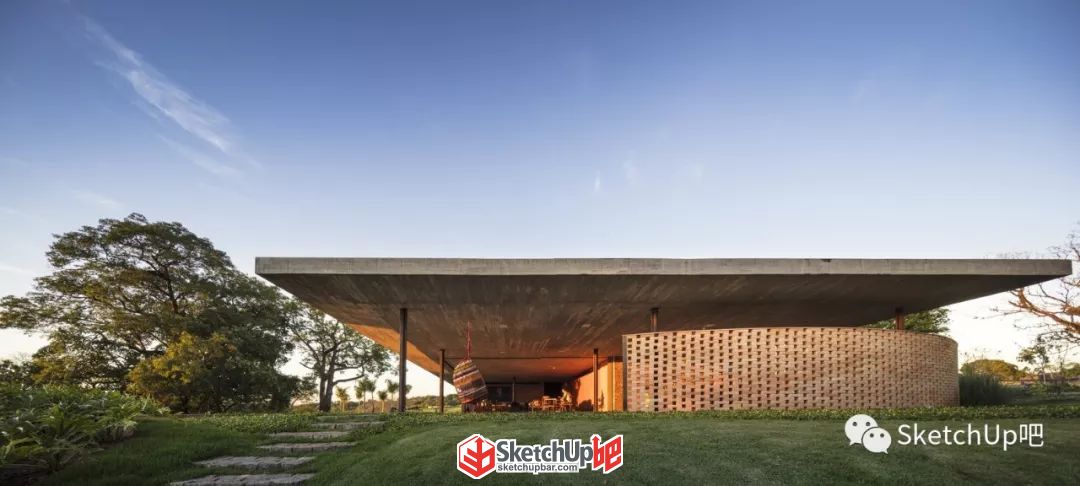

參考圖來自于Studio mk27設計的Planar住宅，是對表現建筑水平感的一次重大嘗試，本次建模重點為一側圍合的弧形磚墻。

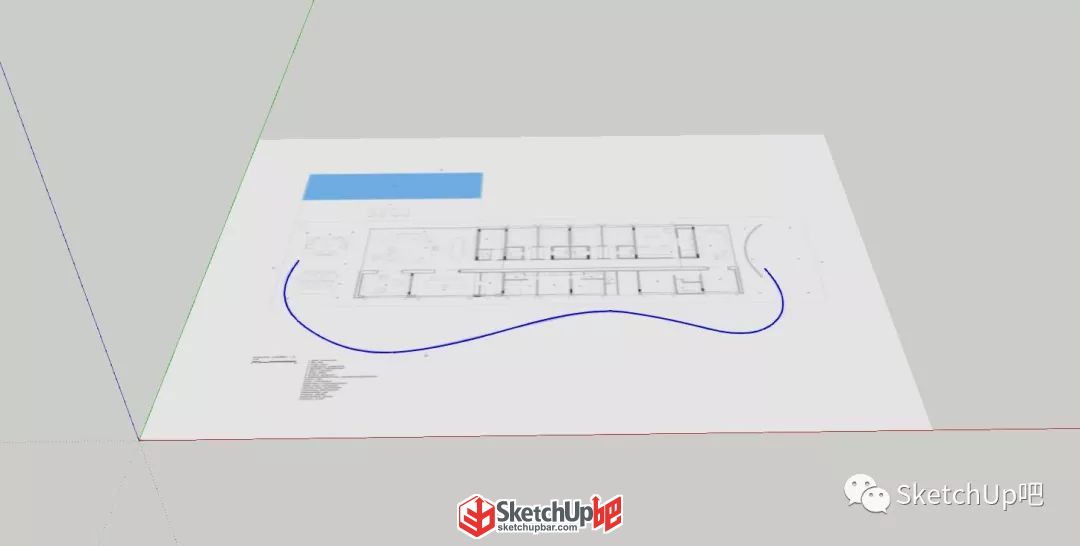

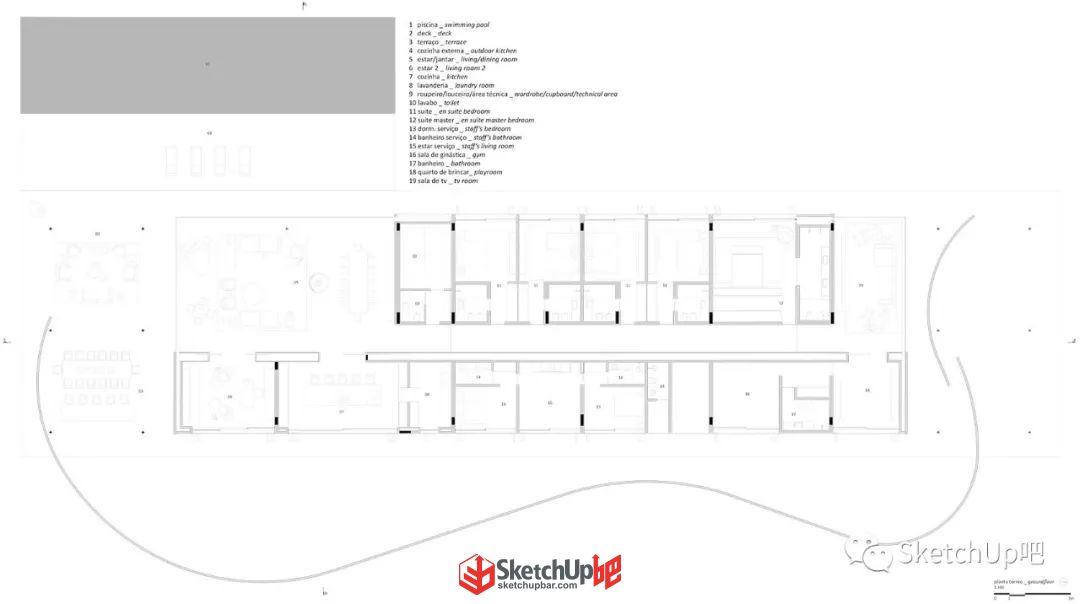

01.導入平面圖，把圍墻的輪廓描好。

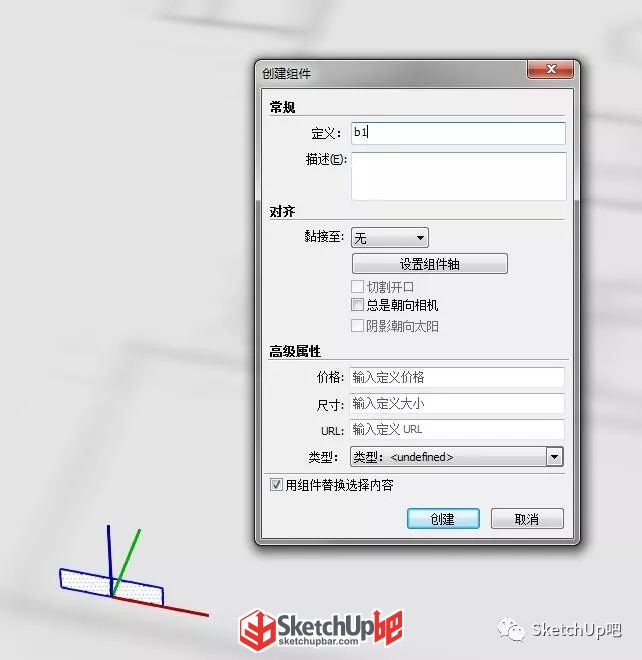

02.普通紅磚一般建模方便就畫成240*120*60mm，所以畫一個長240mm，高60mm的矩形，設置組件b1，軸在中間。

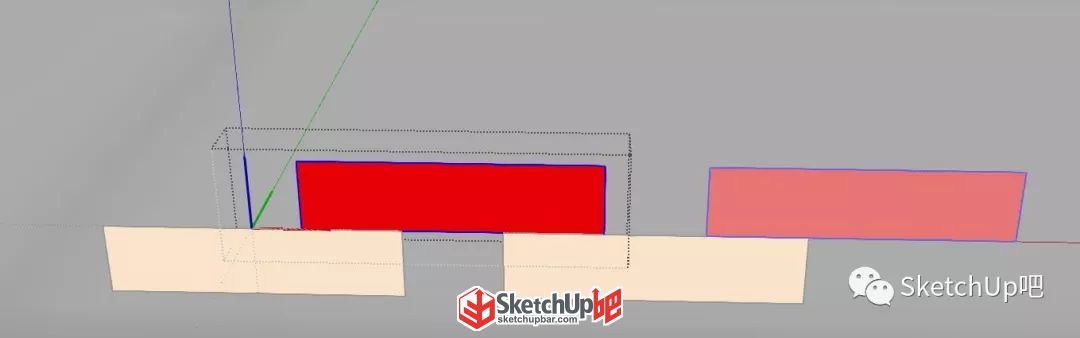

03.按意向圖的樣式，中間縫寬80mm，上下錯開，設置組件b2的軸對齊縫中心。

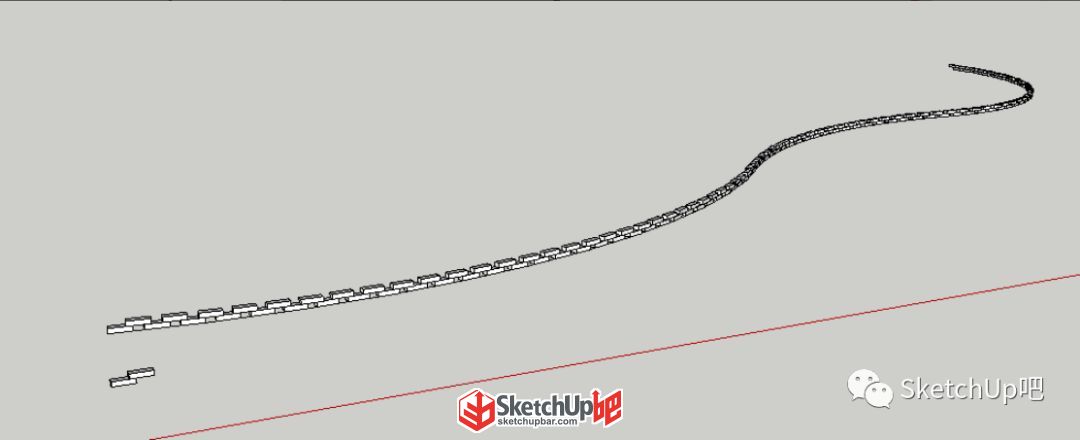

04.使用曲線陣列（SUAPP編號384），以墻輪廓線為路徑曲線分別陣列b1和b2，往上復制。

05.使用SketchUp自帶的推拉工具將兩個組件的矩形都分別往正反兩個面推拉60mm，最后墻頂上加個頂。

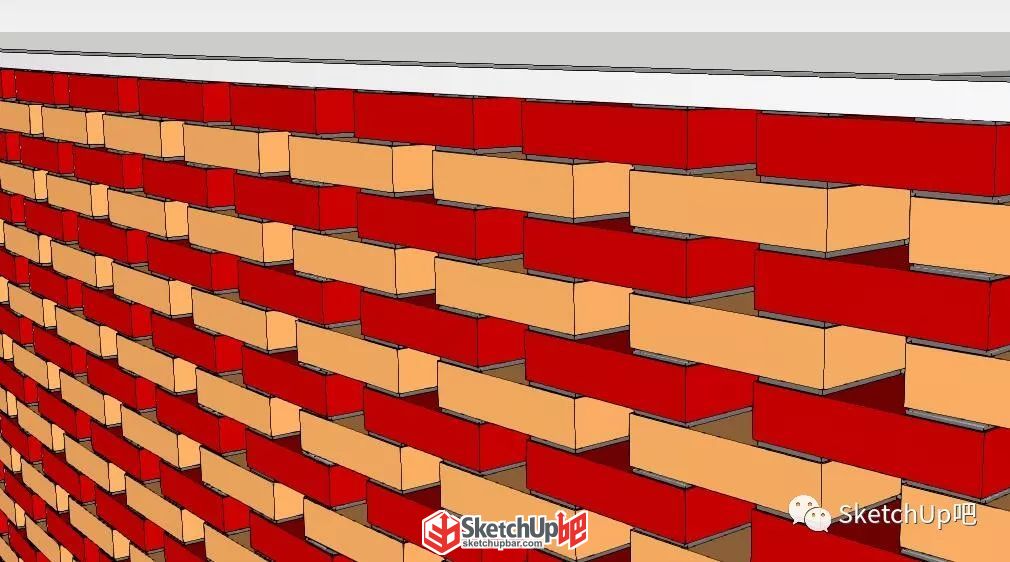

06.有心思的話把中間的水泥用同樣方法統一做一下。

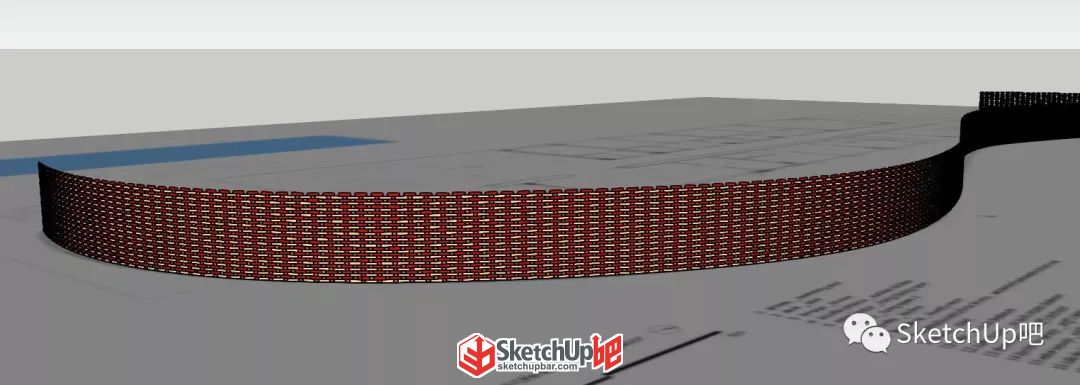

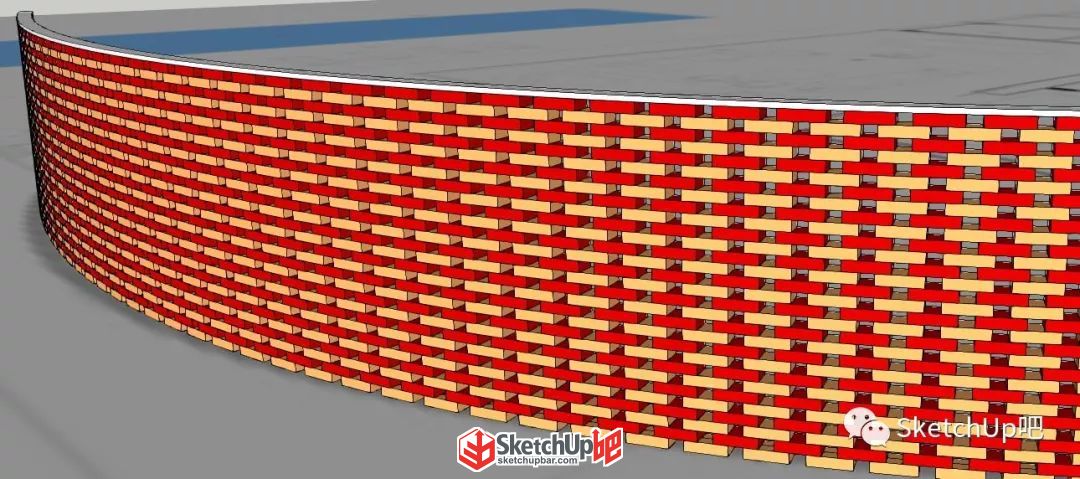

07.完成！主要還是推薦用陣列的方式吧，整體做好一面墻再彎曲雖然更快可是轉彎的地方容易出問題，實際也不會那樣。

提問者：hzydyp

回答者：chirry

感謝吧友提供的超詳細教程

至于其他優秀的回答們——

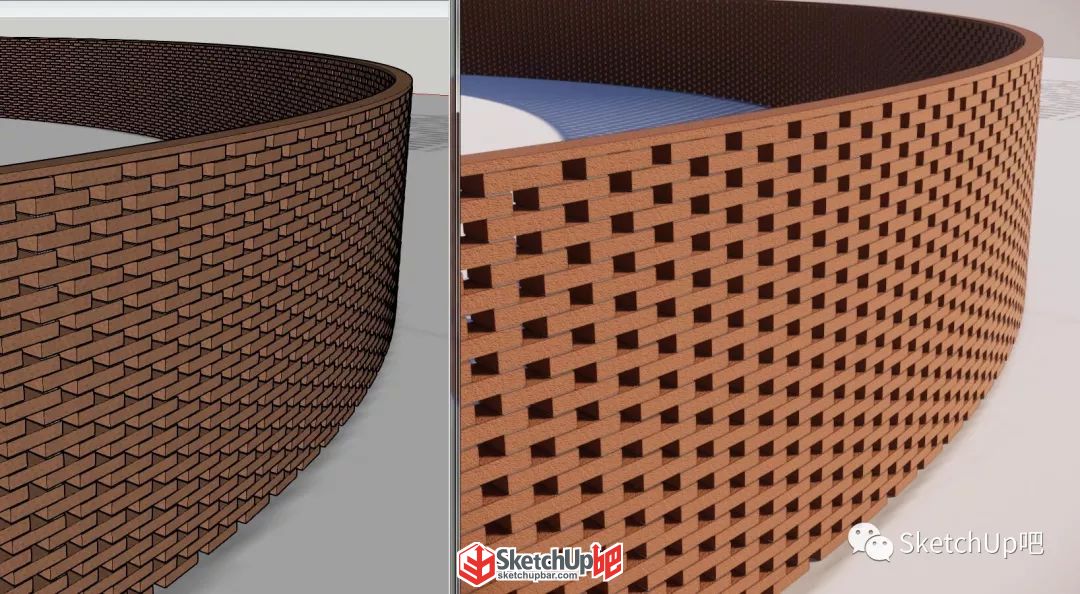

來自SketchUp吧ID：小玉醬

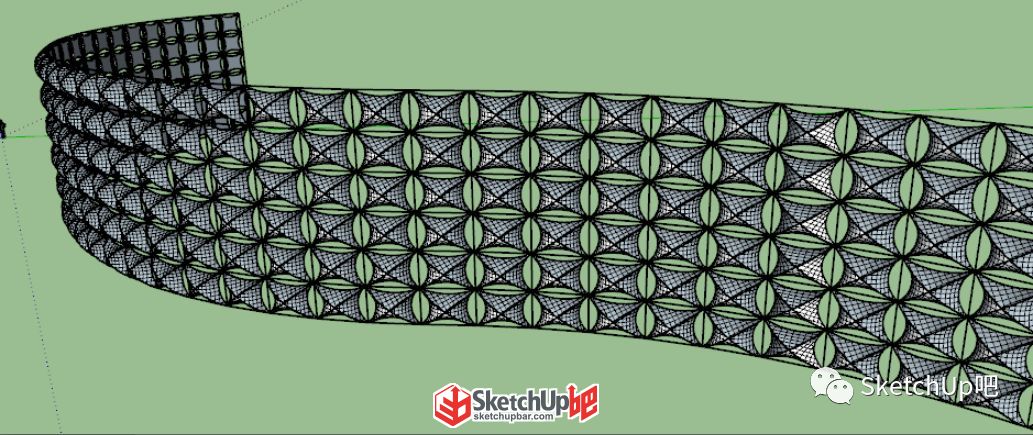

“同理，可以做出其他的沙雕肌理”

來自SketchUp吧ID：野鴿

我看你們分明是在為難我胖虎

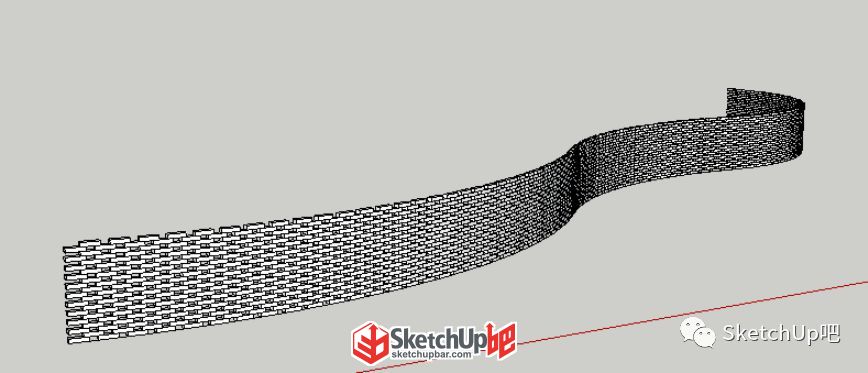

這和下圖有啥區別？
