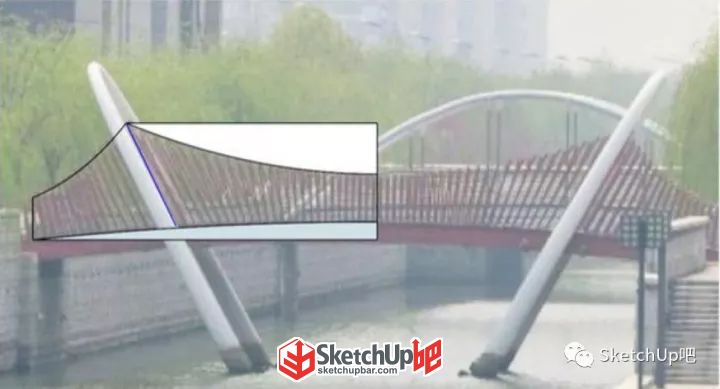

1、使用貝茲曲線（SUAPP編號96）命令繪制輪廓。根據設計需要確定曲線段數，圖下左側曲線13段，右側曲線為27段，下方曲線應該與上方兩段曲線對應40段。在中間上方頂點處大體根據欄桿傾斜走勢，畫一條直線，用于下步連接對應頂點作參考。

注意 SketchUp 界面右下角，分別是調控貝茲曲線的控制點和曲線最終的段數，根據需求確定曲線段數，以上圖為例，上方曲線設定為13段，控制點一般默認即可，操作方式為：在開啟貝茲曲線的同時在 SketchUp 界面右下角控制框內輸入 “101,13s” 后按回車確定。

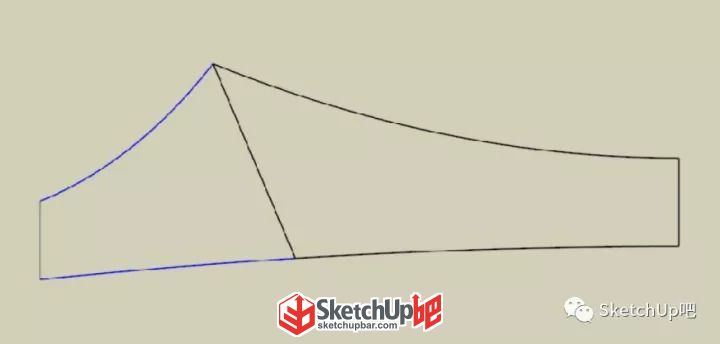

2、整理輪廓線，根據剛才的傾斜直線參考，確定上下端頂點的連線，保持左右兩側橫向的兩條曲線段數分別相等。即圖下左側均為13段，右側均為27段。

3、用拉線成面（SUAPP編號156）命令將輪廓線拉出一定厚度。保留豎向上的三處平面，在頂端回執圓弧，刪除多余的面，注意三處圓弧應保持相同的尺寸。

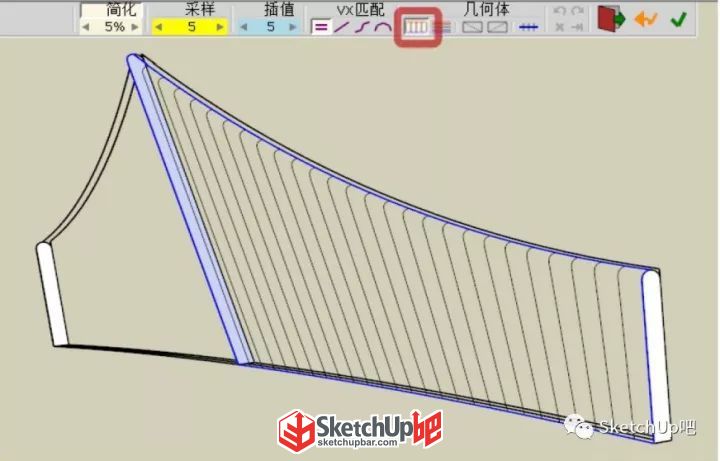

4、選中如圖四條輪廓線，使用輪廓放樣（SUAPP編號155）命令進行封面處理，點擊上方工具欄中的“僅生成表面縱向線框”按鈕，可以只保留所需要的輪廓線。

同理，左側部分也可用同樣的方法生成，這就是為什么之前要保持上下方段數相同并且頂點對應，這樣可以生成合理且完美的輪廓線。

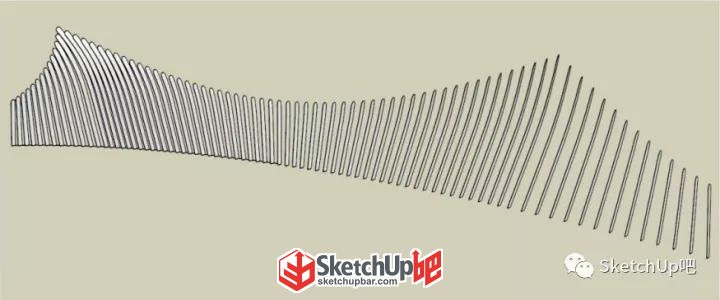

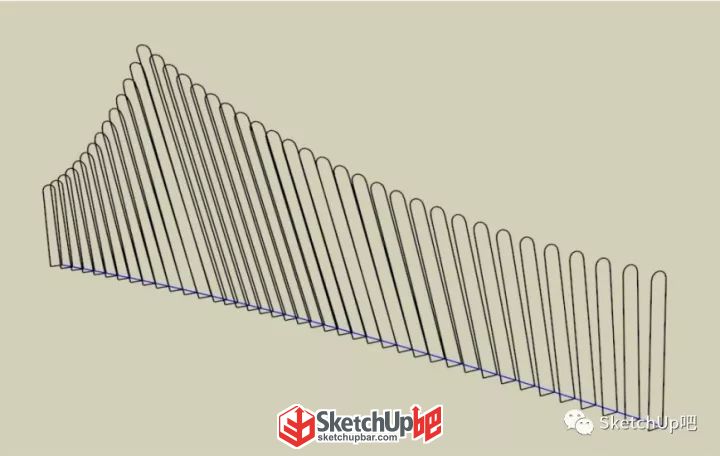

5、使用鏡像物體（SUAPP編號2）命令，生成另一半的輪廓線。保留底端的橫向線條，后面步驟中會用到。

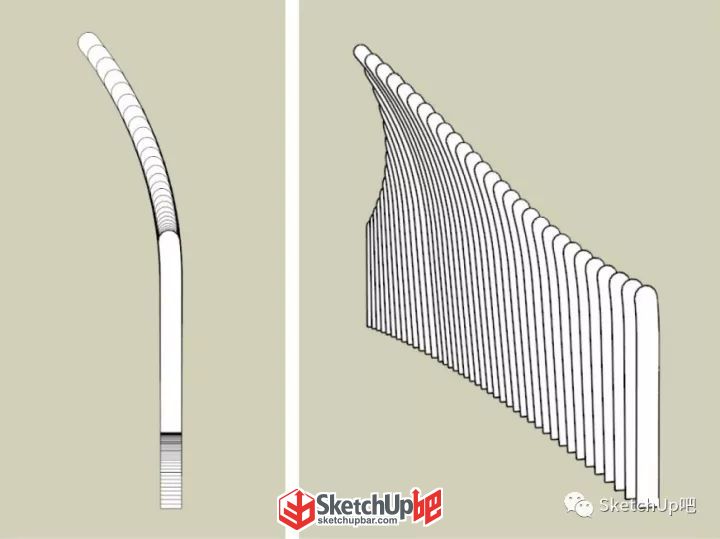

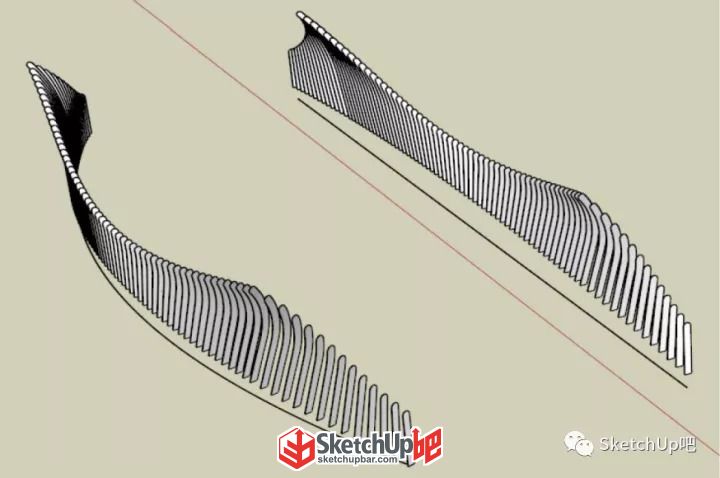

6、使用徑向自由彎曲（SUAPP編號155）命令，在側視圖對整體進行彎曲，彎曲幅度參照原參考圖進行把控，然后對每個片狀物體生成面域（SUAPP編號6），結果如圖所示。

7、鏡像出另一半物體，將整個物體創建群組。

8、使用形體彎曲（SUAPP編號118）命令對整個群組進行彎曲。圓弧參考線弧度根據需求，段數為80段，跟物體個數對應。參考線方向均沿紅軸方向。

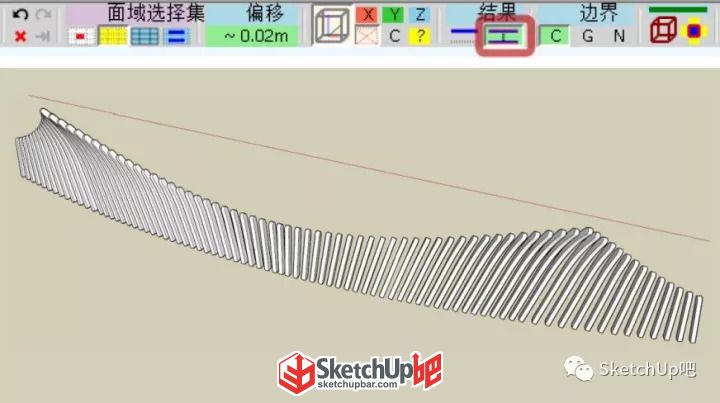

9、下一步，使用聯合推拉（SUAPP編號94）命令將片狀物體批量推拉一定厚度，記得點擊上方工具欄中的“加厚：保持原始面并翻轉”按鈕。

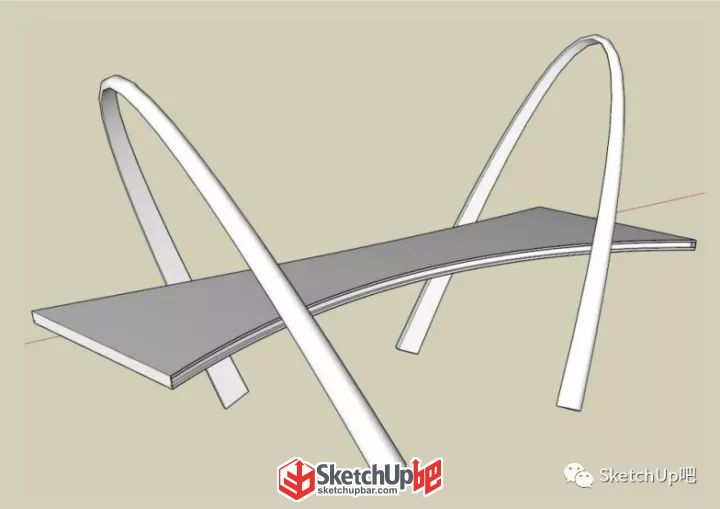

10、可用類似方法做出景觀橋的其余部分，不再贅述。

11、然后使用線轉圓柱（SUAPP編號148）命令生成扶手部分。最后把所有的部分拼到一起，大功告成。

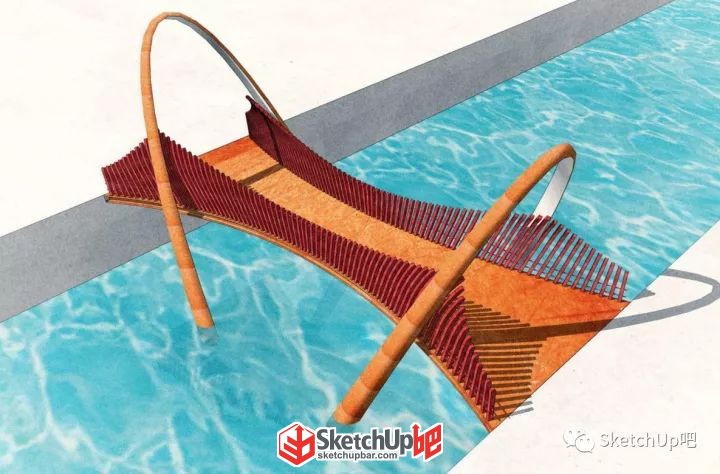

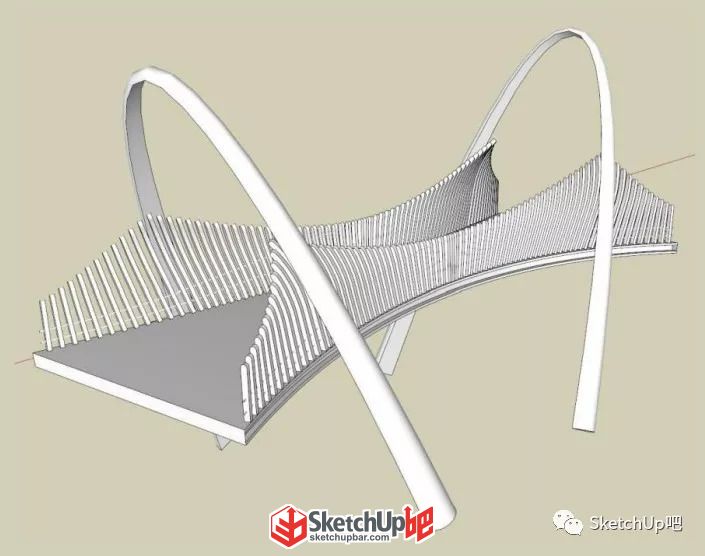

- 成圖 -
