大家還記得以前的模王挑戰賽中， 必答題里的貝殼嗎？ 關于貝殼建模的研究， 可是由來已久了。 就連老怪都對貝殼做了一篇教程的呢！

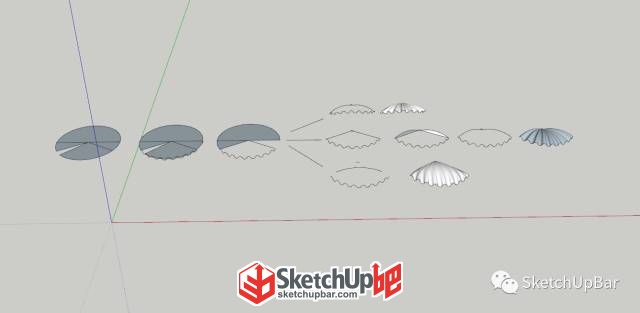

這個貝殼應該怎么建模呢？ 模仙超哥的方法就是Fredo完全搞定的節奏，我們來看看：

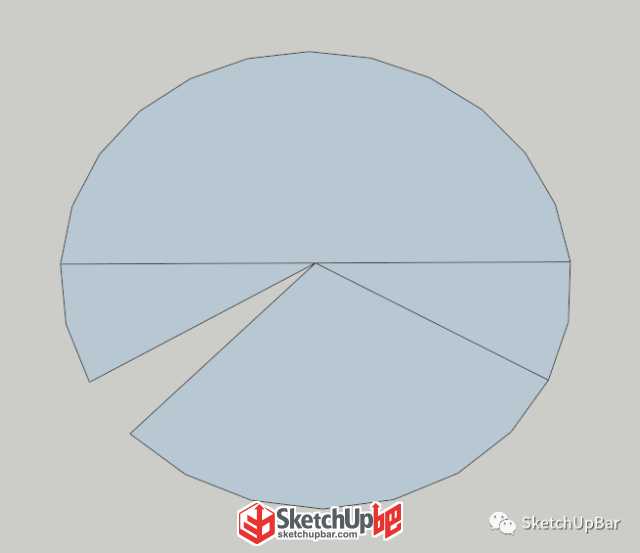

太簡約了有木有？小吧幫大家解析一下： 1、先畫一個標準段數的圓，然后按照下圖劃分：
2.畫一個弧線段旋轉復制：

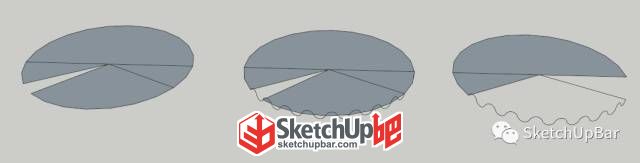

3.刪掉多余線段：
4.接下來，根據貝殼的形態不同，會有3個方向不同的做法：

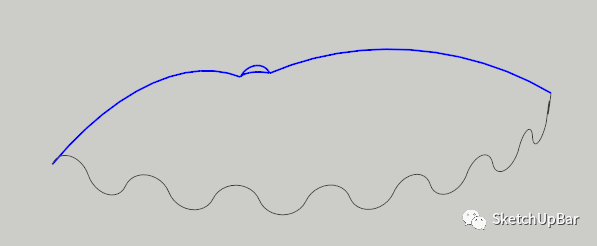

貝殼一號 1、重點是貝殼中部需要做一個隆起的弧線：

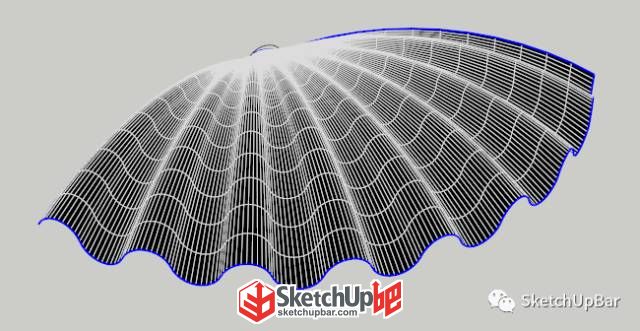

2、選擇曲線放樣（Fredo Loft by Spline）自動生成！
貝殼二號
應該是屬于張開露出珍珠的形態，最重要的是這個翹起的波浪線。

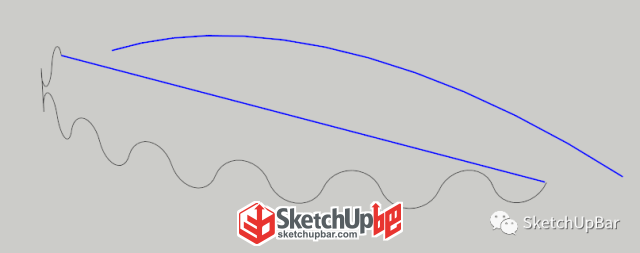

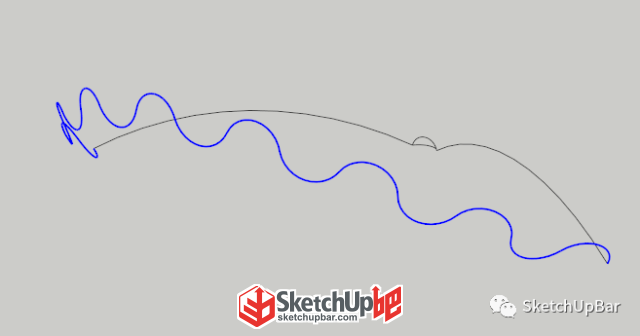

步驟 1、在平面的波浪線旁邊畫一條和坐標紅軸平行的直線，和一個弧線。

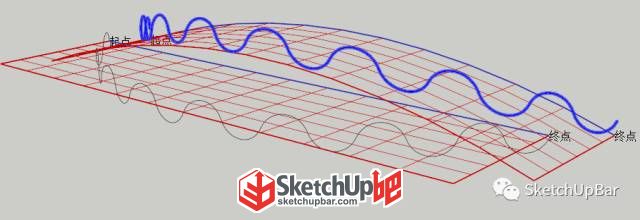

2、運用形體彎曲，即可完成↓↓↓↓

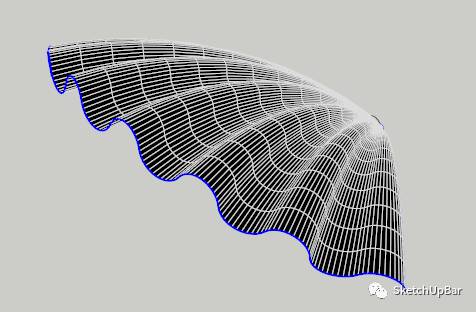

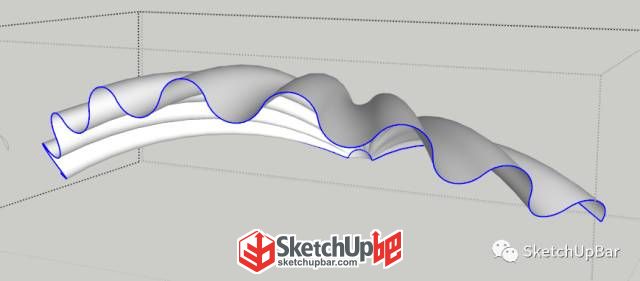

3、選擇輪廓放樣（Fredo Skin Contours）自動生成！

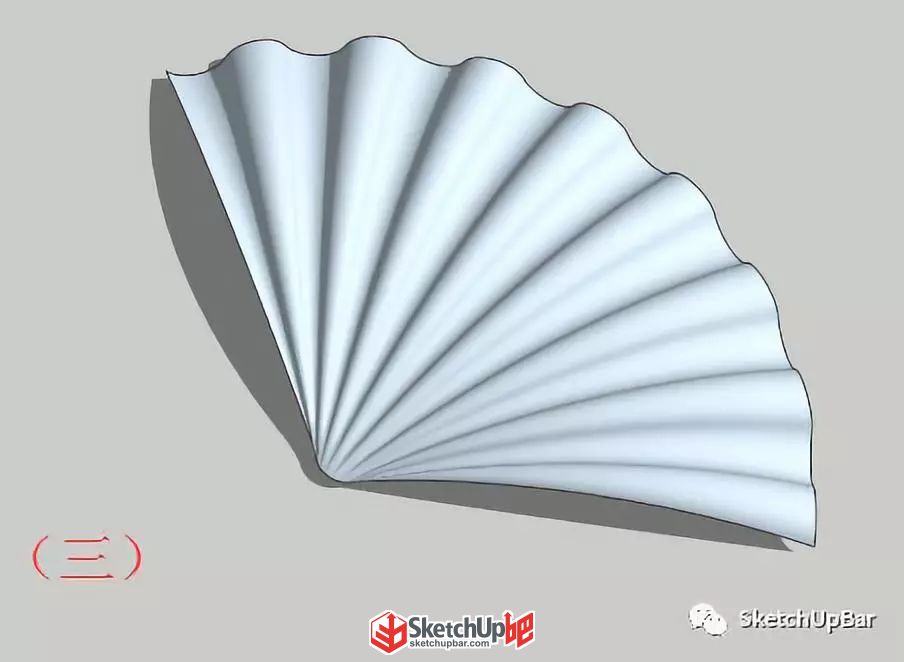

貝殼三號

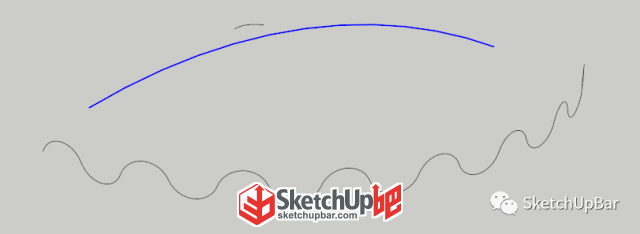

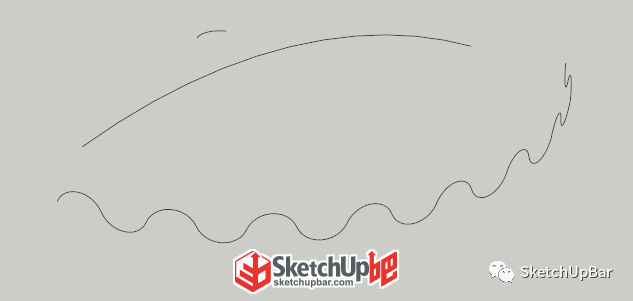

步驟 1、做三個拱起的弧線：

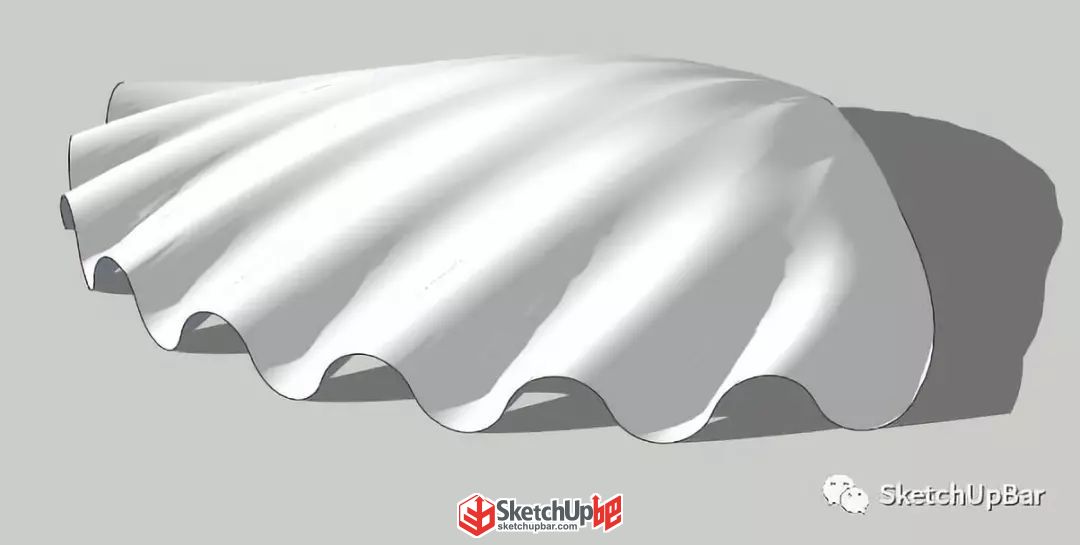

2、選擇輪廓放樣（Fredo Skin Contours）自動生成！

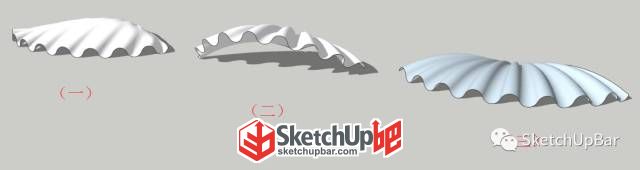

由此，上面的三種貝殼成功完成！做完了發現還真是蠻簡單的嘞，看來以后類似這樣的曲面建模已經難不住我們了！

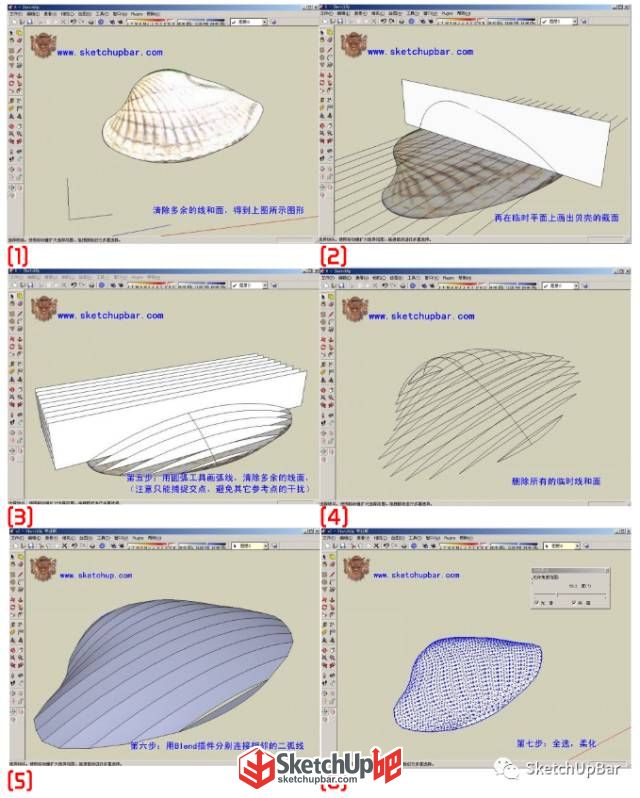

SketchUp吧論壇上關于貝殼類的教程中，老怪大神的也頗為經典，這里小編截取幾個重要步驟： 原帖地址：http://www.mgcxq.cn/thread-8233-1-1.html
教程詳情可以點擊左下角【閱讀原文】哦！
|
