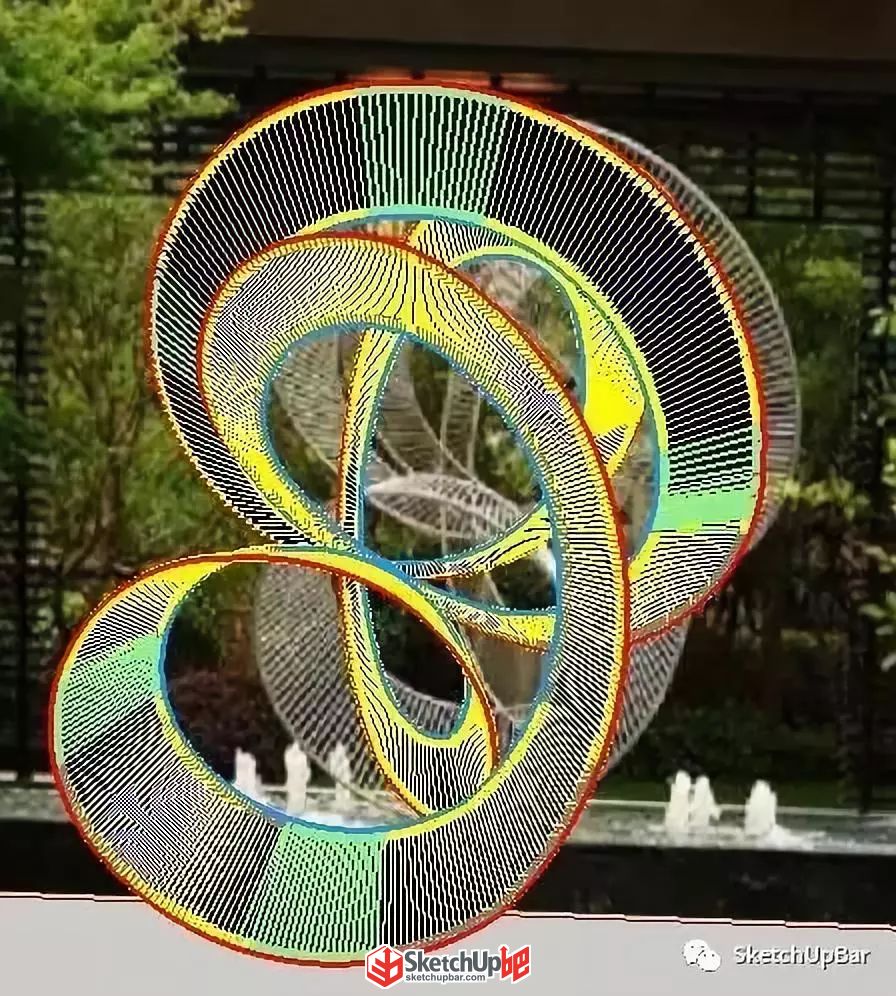

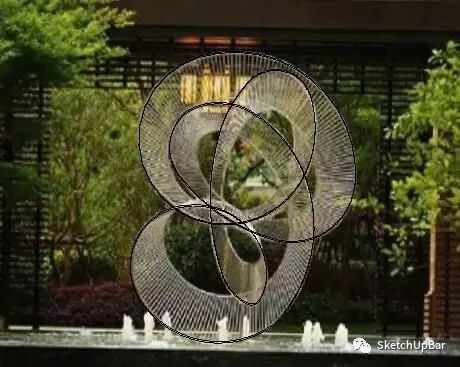

看起來很復雜， 其實小吧可以很負責任的告訴你， 看完這篇教程， 你會發現它居然如此簡單！ 趕快來學一招吧！ 1、先照著圖片上模型的外輪廓繪制一圈曲線，正常的曲線繪制就好了。
2、這里考驗到一個模型的拆解能力，作者是把整個模型的外輪廓拆分成了四到五段，解釋起來就是在平面圖看到的交匯的地方在頂視圖看來是沒有交匯的。然后將這分開的幾段分別做成空間曲線，首尾相接。

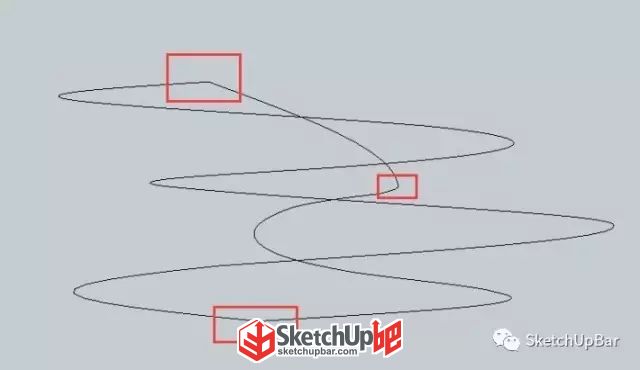

3、這一步其實就是修整的過程，因為空間曲線分段后首尾相接有的地方不會那么平滑，在做空間曲線的時候用到了垂直縮放。 可以用的是貝茲曲線【SUAPP編號96】里面的細分樣條曲線工具，再用Fredo6插件集【SUAPP編號155】中的焊接曲線，然后再均分。 我是用的比較懶的方法，線條兩端都切去了一點，直接用了弧線拉了過去

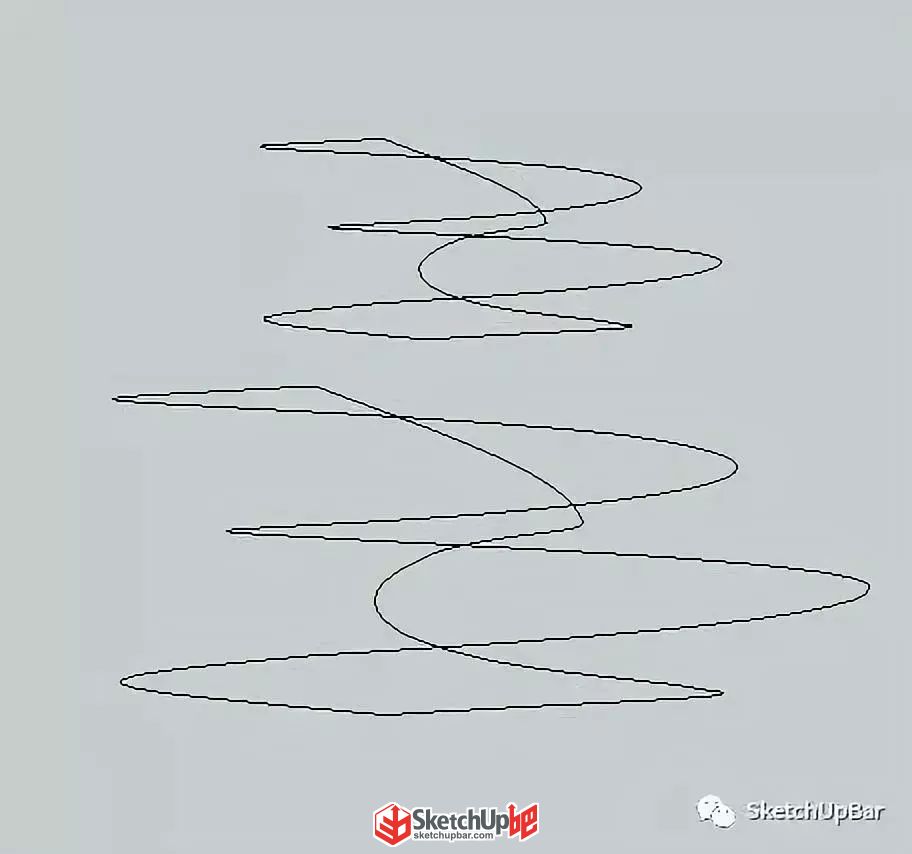

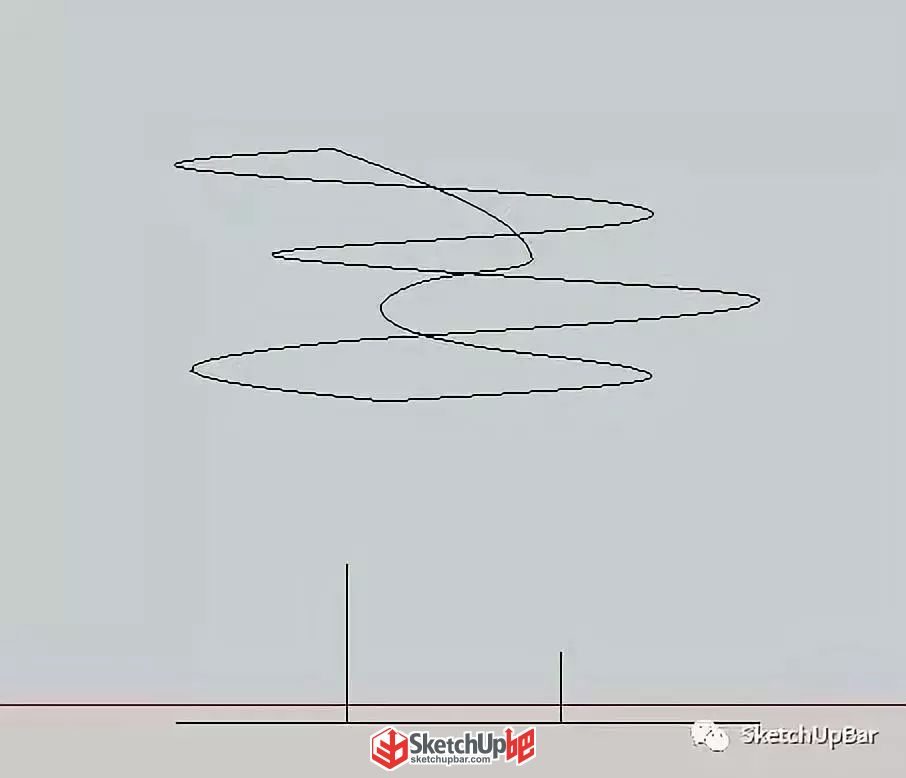

這一步處理結束就是復制各內環了，根據圖片大概做一些縮放，作者是先做了整體縮放，然后再垂直縮放，個人是感覺圖片看上去上面的比下面的寬一點?？s放完成之后再拉下來找個點對齊以下，放到上面可以更直觀的感受到兩組線條之間的關系。

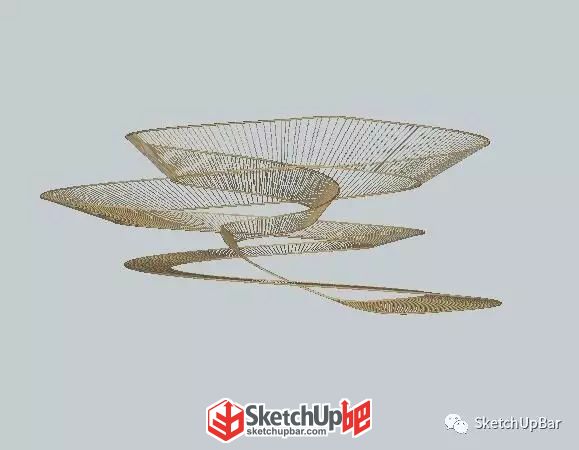

4、分段做完，復制縮放做完就是炸開，然后Fredo6插件集【SUAPP編號155】中的曲線放樣工具做一下就成了下圖。分段比較多，我好像分了300段，所以看上去比較密。
5、最后就是提取線轉柱子，兩邊輪廓再來一圈線轉柱就完成了
怎么樣， 看完是不是覺得沒有那么難呢？ 有新的想法也可以留言討論哦 原帖地址： http://www.mgcxq.cn/forum.php?mod=viewthread&tid=174107
|
