上周給大家講了畢設前分析的那些事

老哥穩！這畢設前分析長著100分的臉

文中酷炫的場地分析圖到底如何制作？

▼

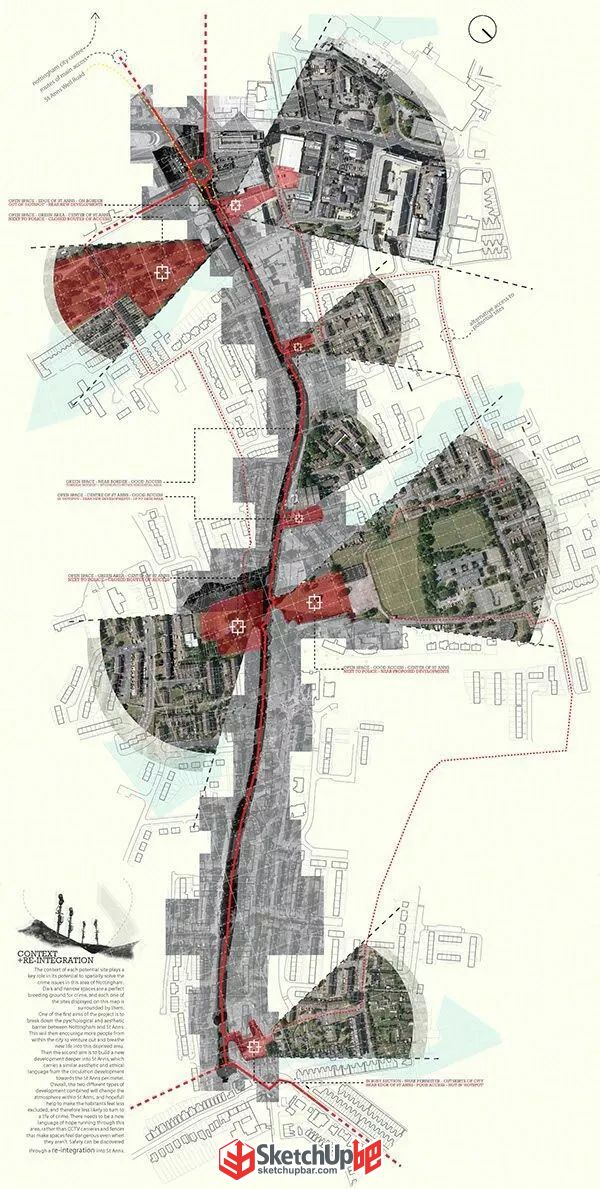

以上圖為例

今天小吧就告訴你

拼貼風場地分析完整視頻

視頻來自YouTube

作者：The Architectural Insider

步驟詳解

 一、獲取CAD地形圖

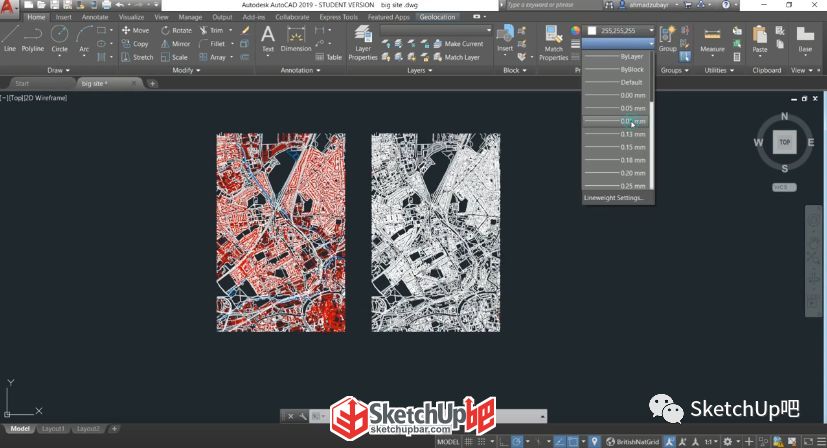

在CAD中調整線寬、統一圖層和顏色，為導入Photoshop做準備。

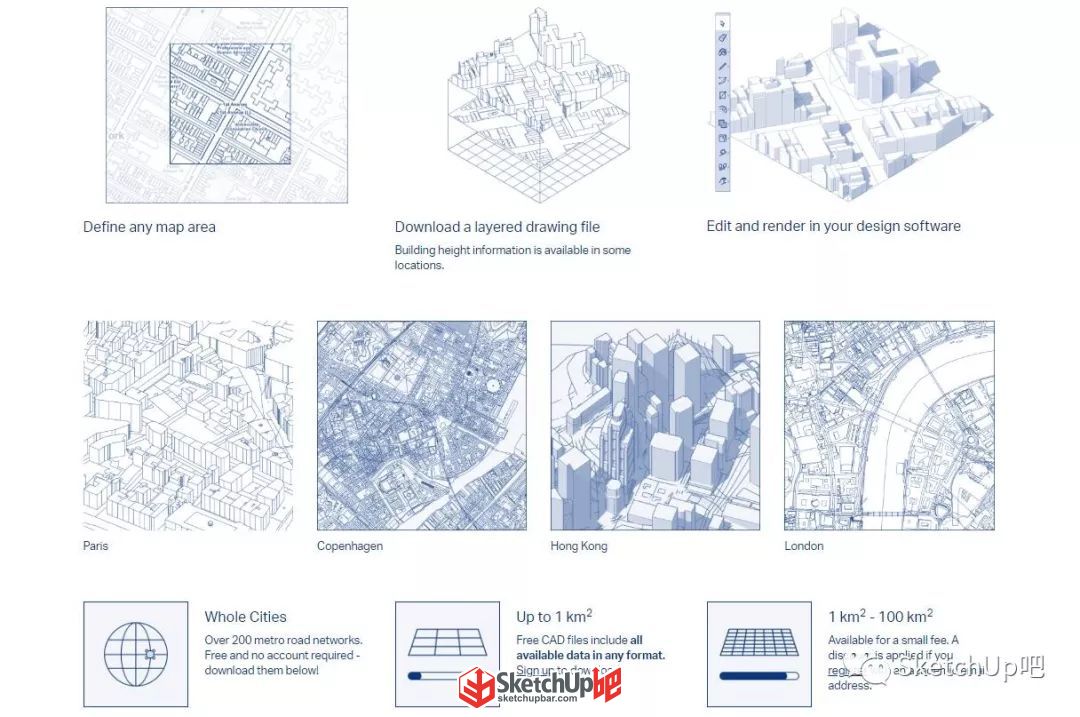

*這里介紹一種獲取任意地區CAD地形圖的方法：

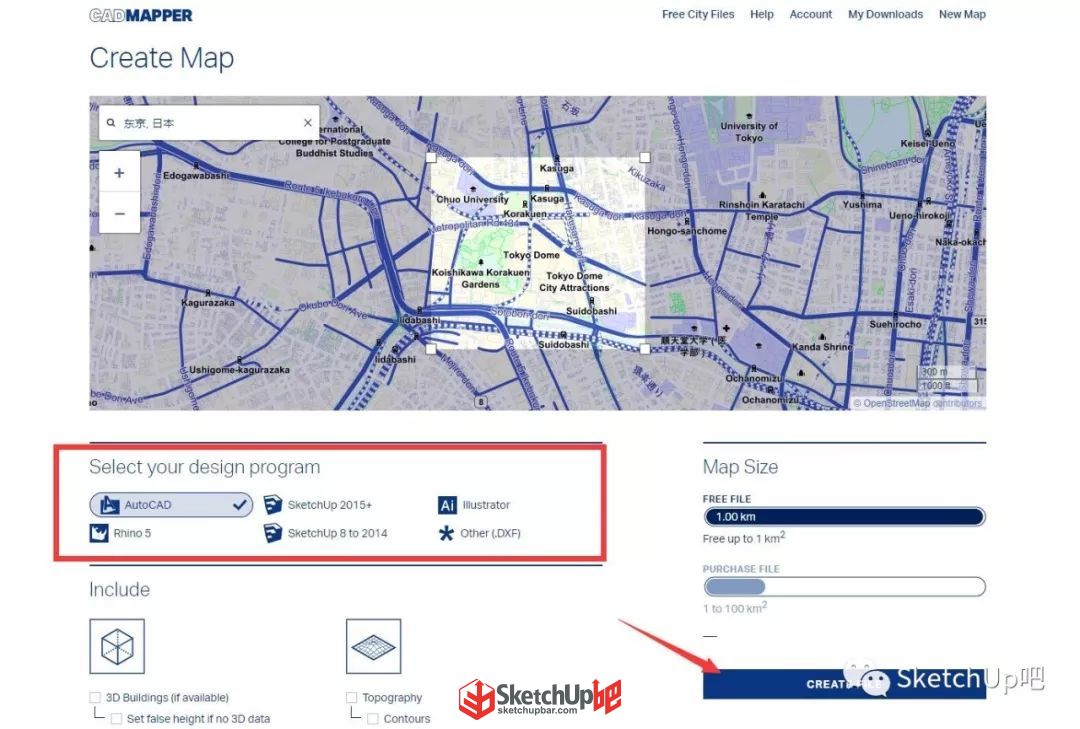

注冊登錄后即可使用，選擇導出CAD文件（還能導出適用于SketchUp、Rhino、Ai等的文件）；

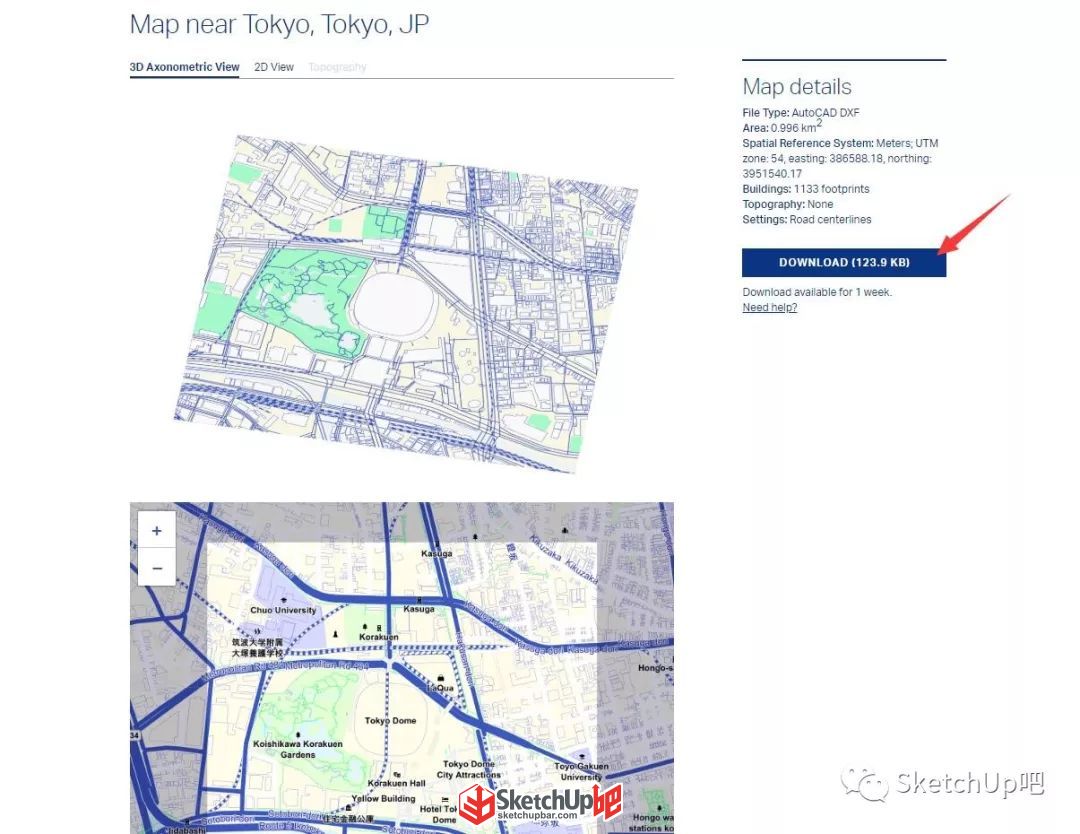

在地圖上框選想要的范圍（注意超過1KM2會收費，可以多下載幾次將CAD拼起來），然后點擊右下角CREATEFILE按鈕，進入下載頁。

點擊DOWNLOAD即可下載。

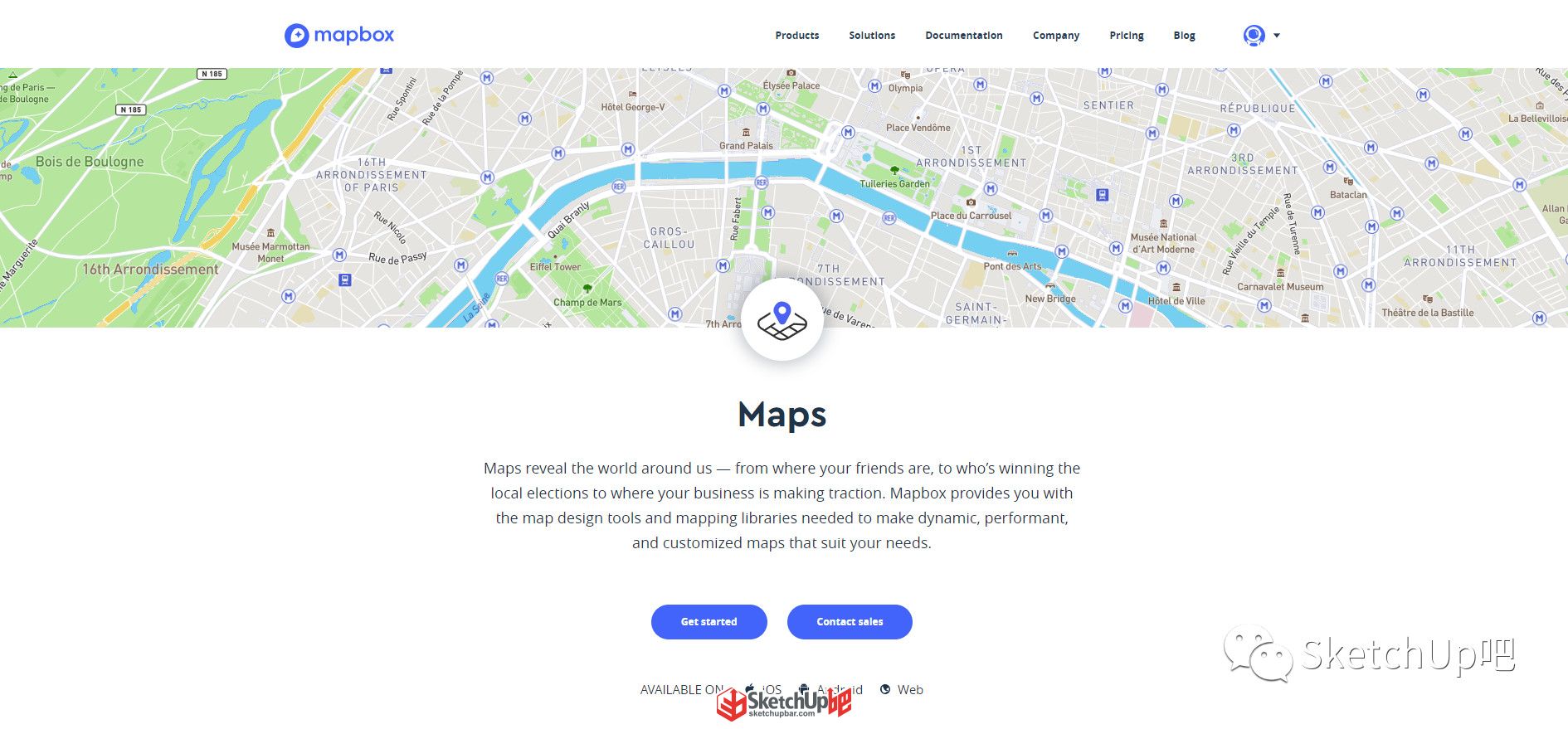

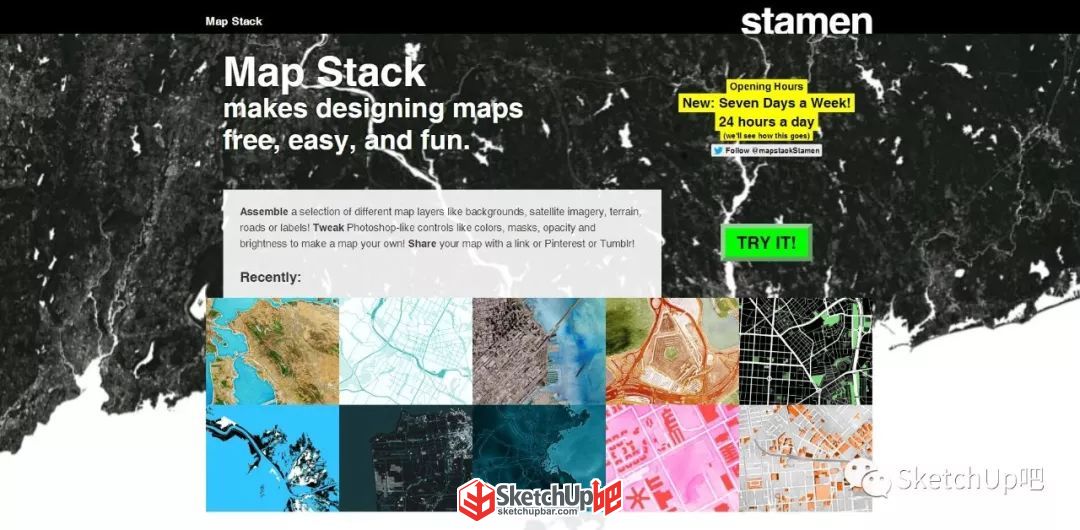

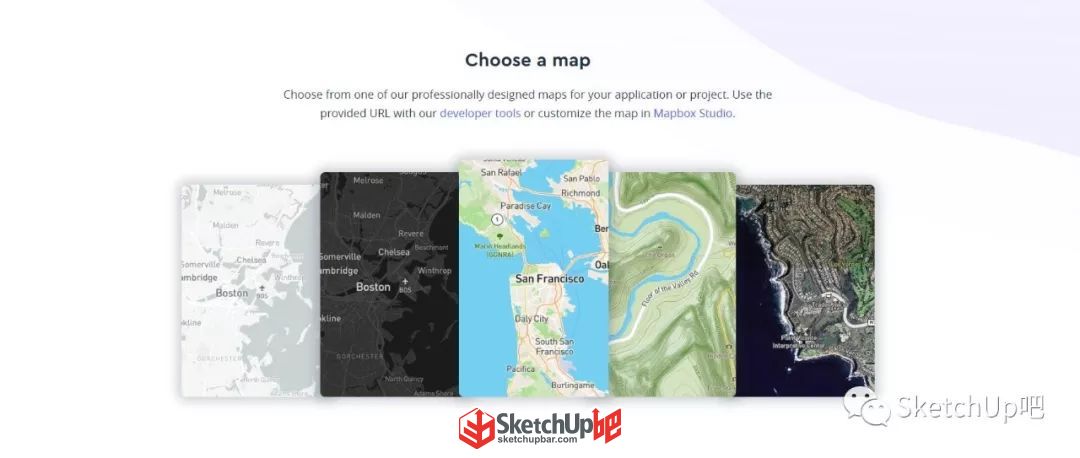

除此之外，如果制作較簡單的場地分析圖，這里還有兩個可以直接導出風格好看的地圖圖片的網站推薦給你：

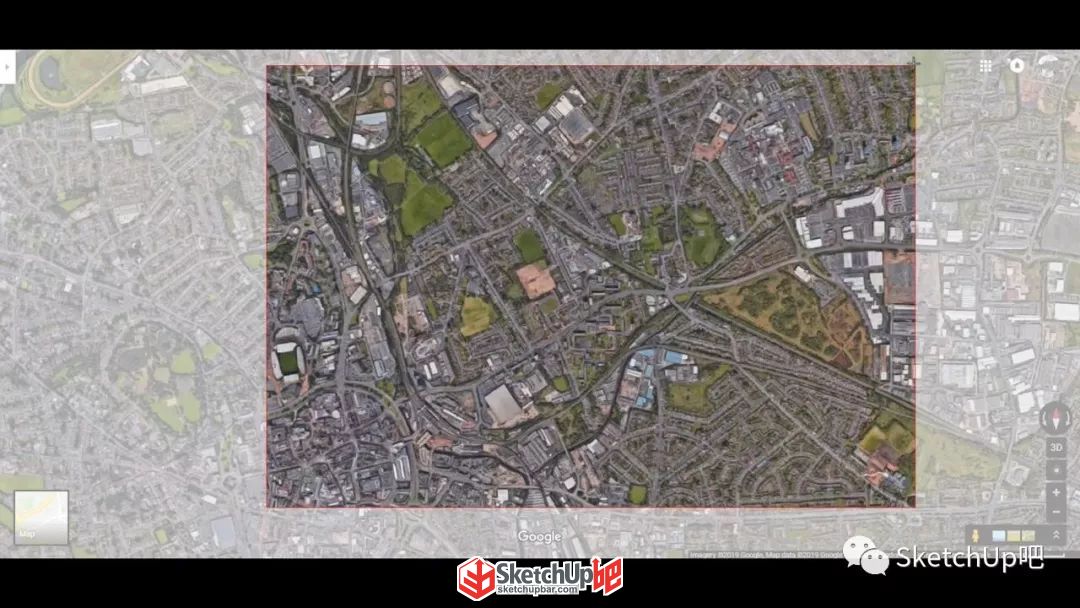

 二、獲取衛星地圖

谷歌地圖、百度地圖、高德地圖...都可以搞定。

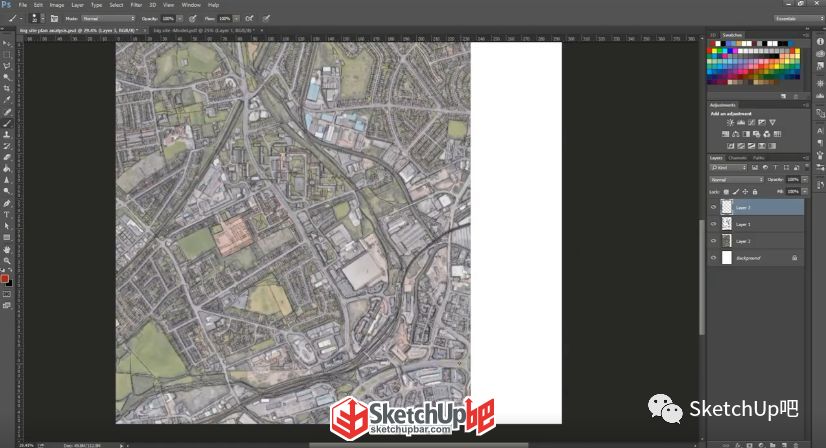

 三、Photoshop拼合底圖

將線稿圖和衛星地圖調整到大小一致重合，添加白色圖層調整透明度作為蒙版

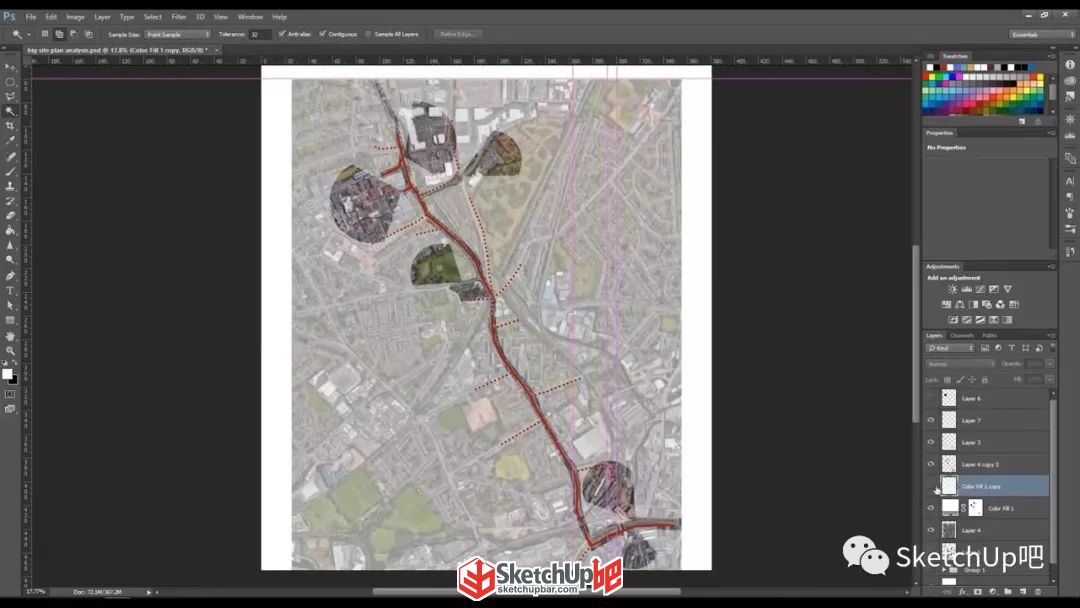

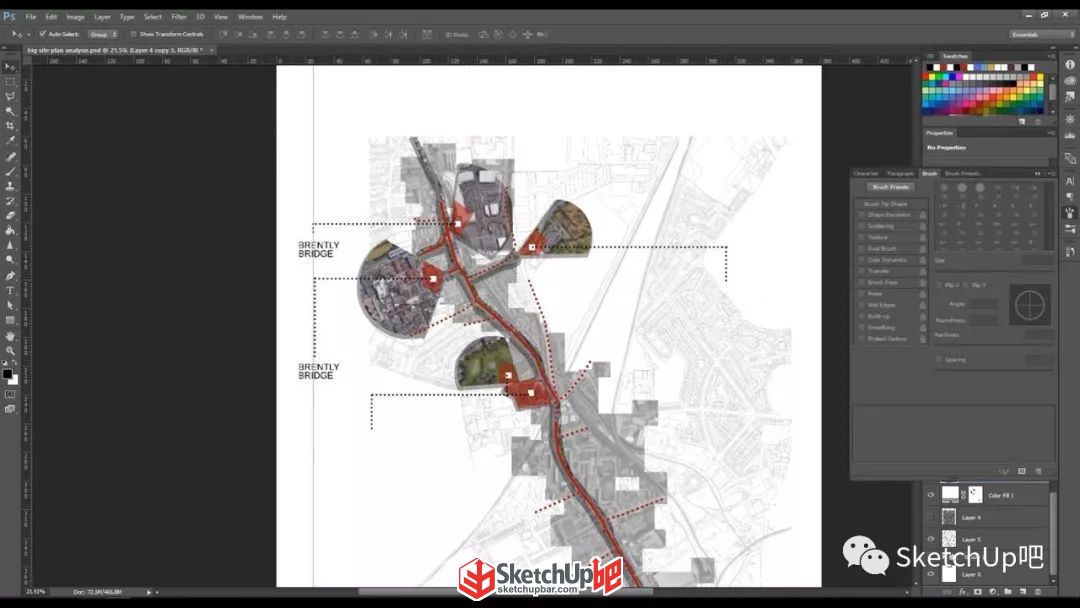

 四、突出主要道路和視線

使用筆刷沿主要道路繪制實現和虛線，繪制扇形選區示意視線輻射；在創建副本圖層調整透明度和飽和度形成陰影，增加層次感。

 五、添加標記

將邊緣地塊非重點區域地塊擦掉，形成留白突出中心區域。

使用正方形筆刷繪制有趣的背景樣式，將節點地塊標紅，并增加白色方塊使之更醒目。引伸出黑色虛線進行文字標注。

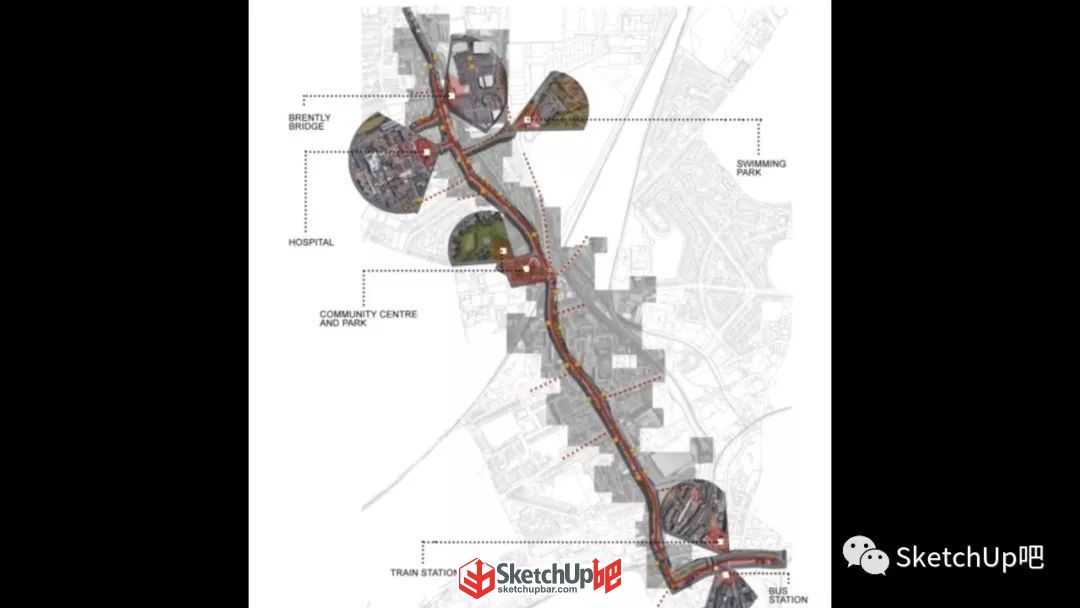

 最終效果

進行最后的整體調色和紋理添加以達到相應的風格效果。

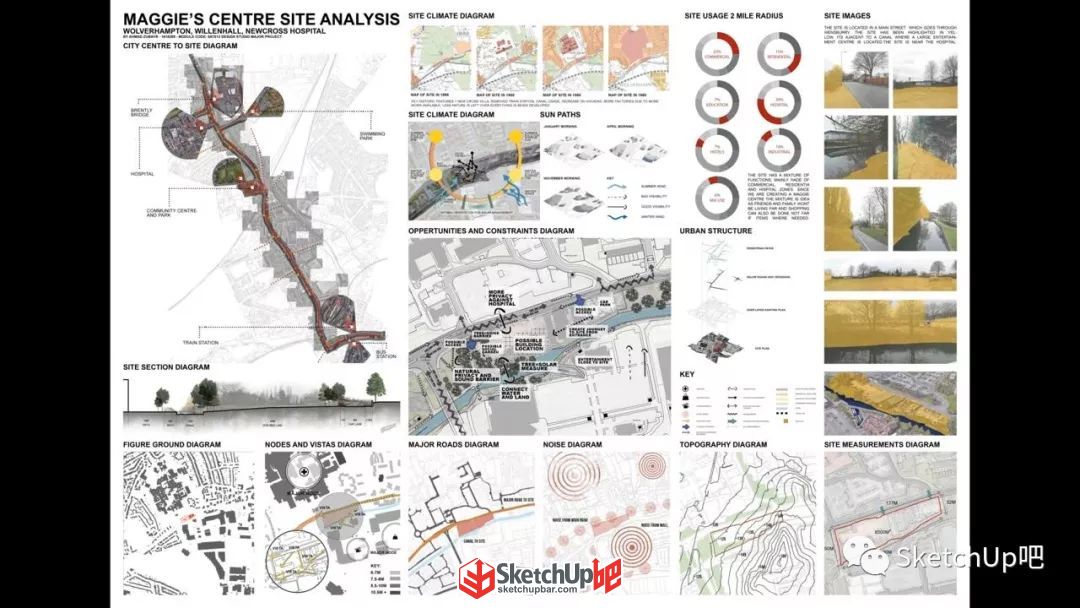

以及其他一系列的場地分析圖排版方式——

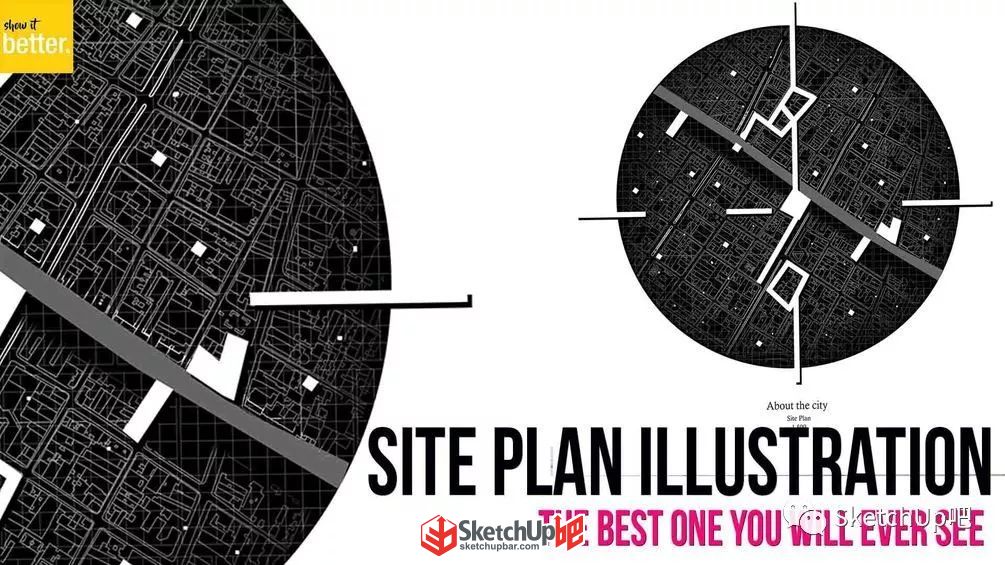

小清新場地分析完整視頻

視頻來自YouTube

作者：Show it better

案例素材下載網址

https://gumroad.com/l/fnDvR

 福利時間

這里還有另外一些場地分析

PSD源文件以及筆刷素材

點擊文末【閱讀原文】進入原貼立即下載！

▼
