本周的畢設專題為大家?guī)硪豢?/span>

小清新學院派軸測圖的畫法

（文末含素材下載）

▼

完整視頻教程

視頻來自：YouTube

作者：OU Graphics

案例項目來自：terreoarquitetos

建筑工作室網址：

http://www.terreoarquitetos.com/

步驟詳解

 一、SketchUp 導出圖片

通過調整SketchUp的風格樣式導出以下三種圖，儲存為PNG格式，尺寸盡可能地大（視頻教程中所用尺寸：8000*4354），確保后期制作分析圖的品質；

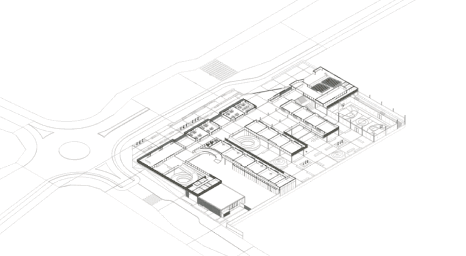

（模型底圖/線稿圖/材質圖）

 二、Vray 導出圖片

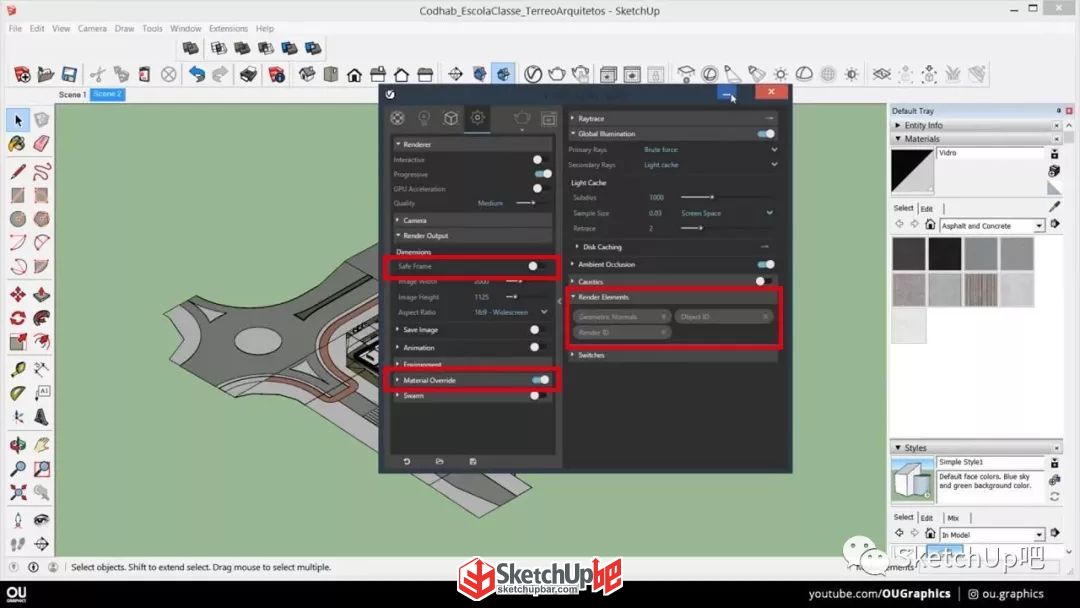

再打開Vray設置面板，做少量的設置后導出相同場景的圖。

如關閉【Safe Frame】，打開【Material Override】以及在【Render Elements】下輸入 Geometric Normals、Object ID、Render ID；（記得保留Alpha通道）

 三、Photoshop 后期處理

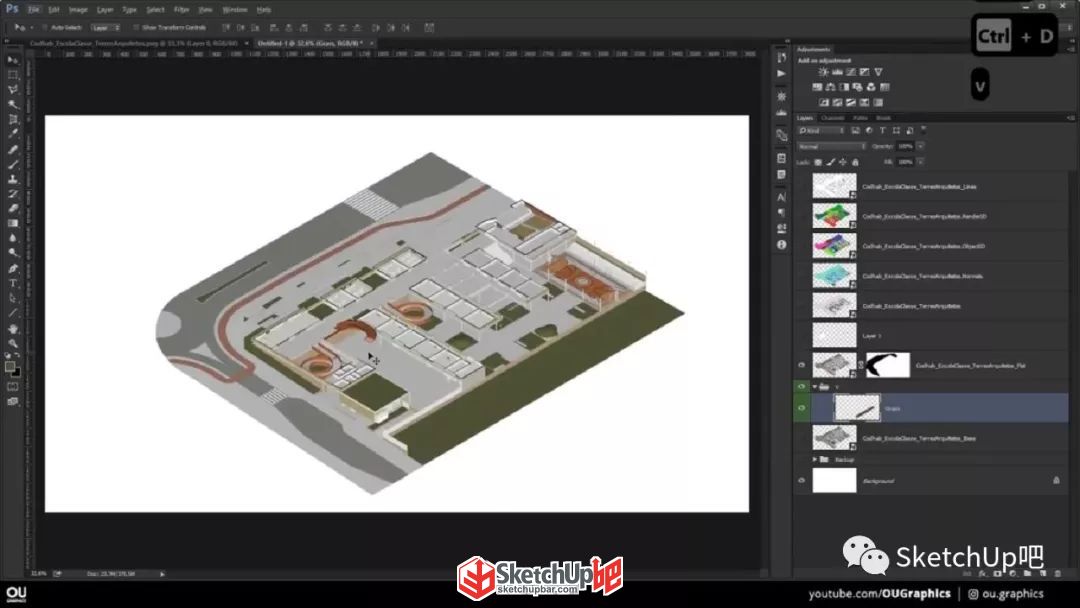

1.打開Photoshop，將之前導出的全部圖片都置入同一個文件中，通過調整位置和大小，使所有圖層完美重合在一起；

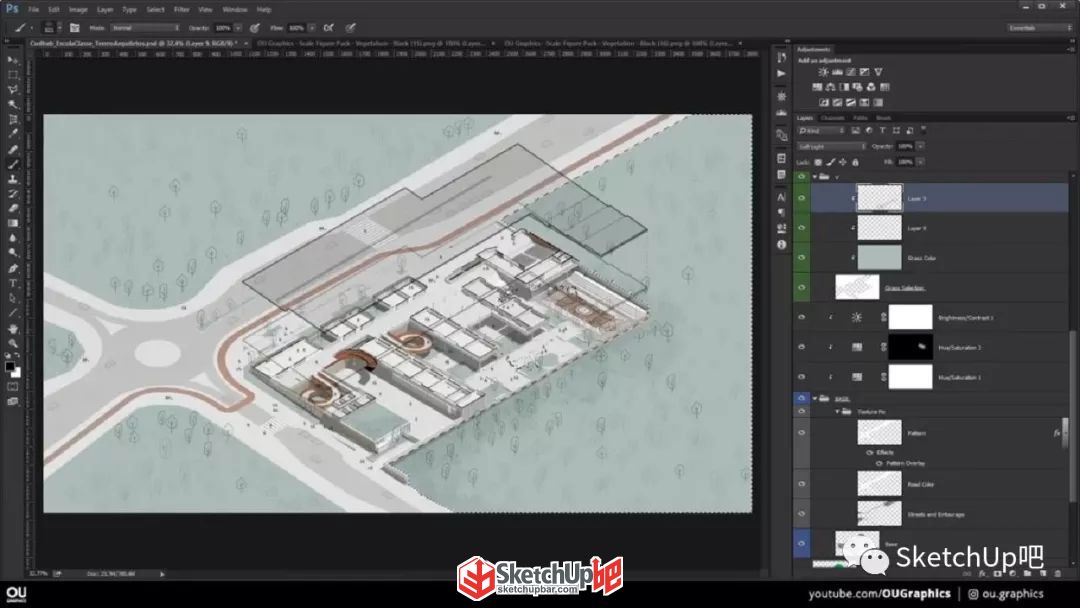

2.為材質圖層建立蒙版，通過在蒙版上框選填充修改周邊道路和綠地的形狀；

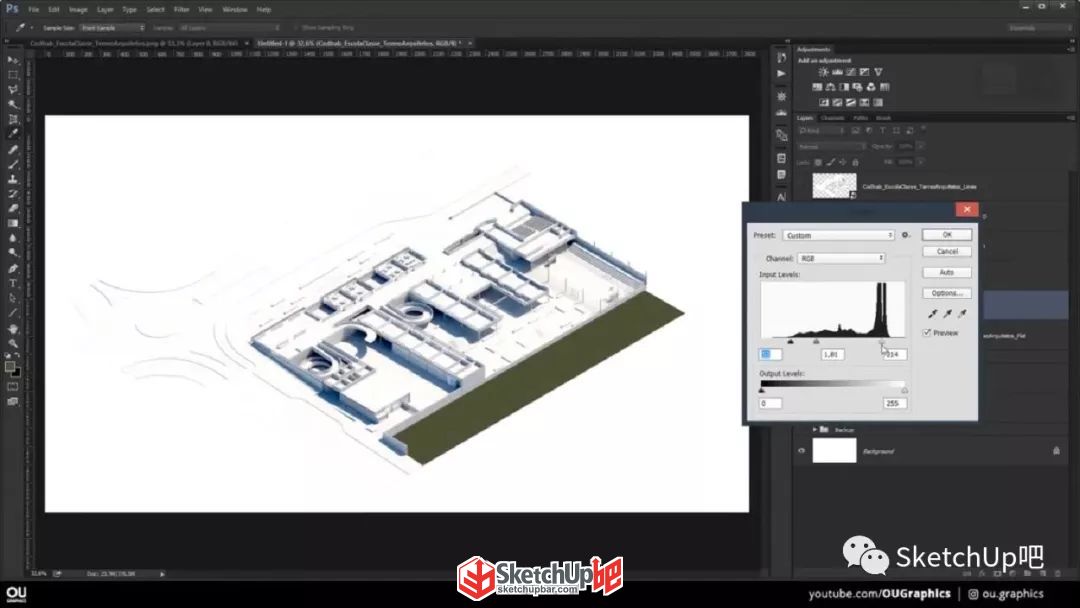

3.在建筑體塊圖（白模）圖層，通過調整色階獲得高對比度，再將混合模式選擇為【正片疊底】，以制造陰影效果；

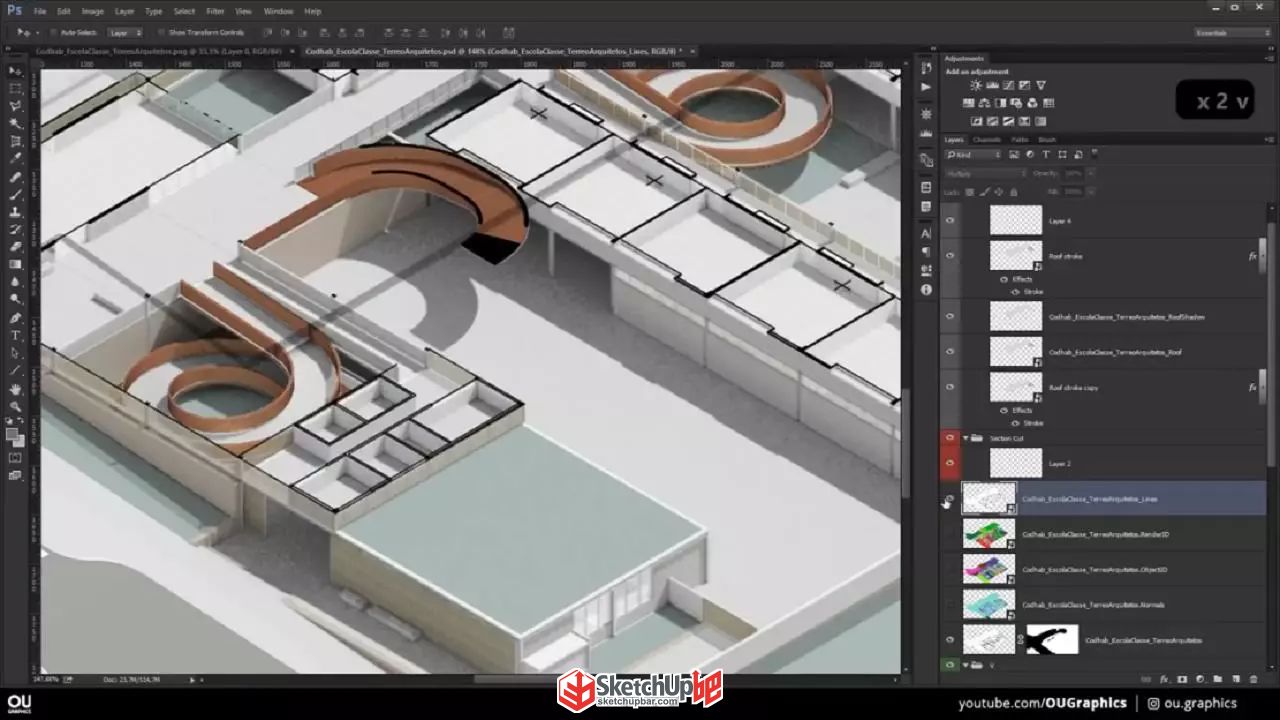

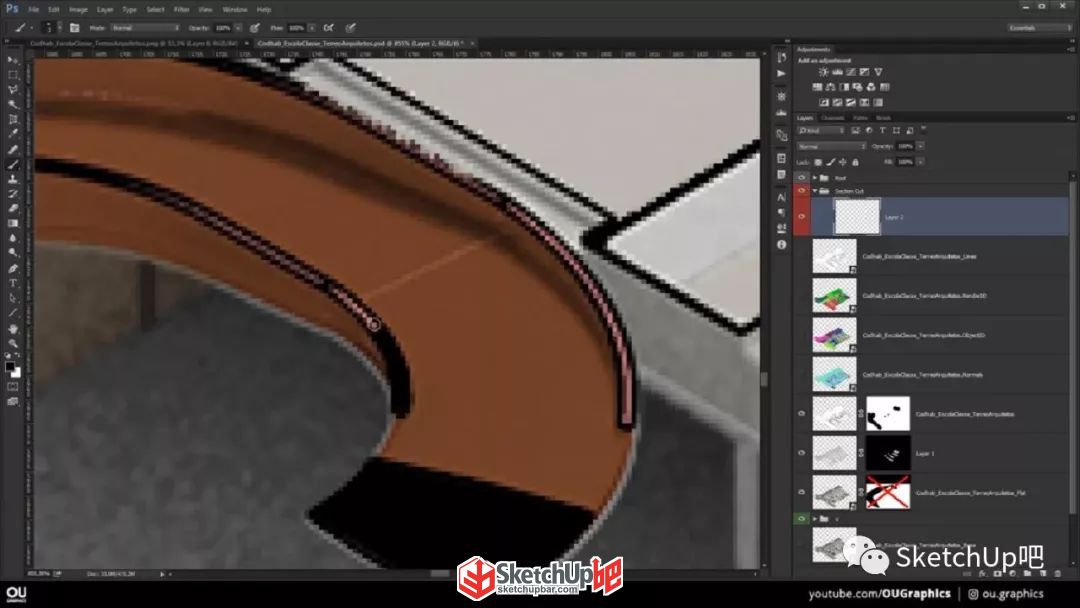

4.新建圖層，使用黑色筆刷填充被剖切的墻體，使圖面擁有更多細節；

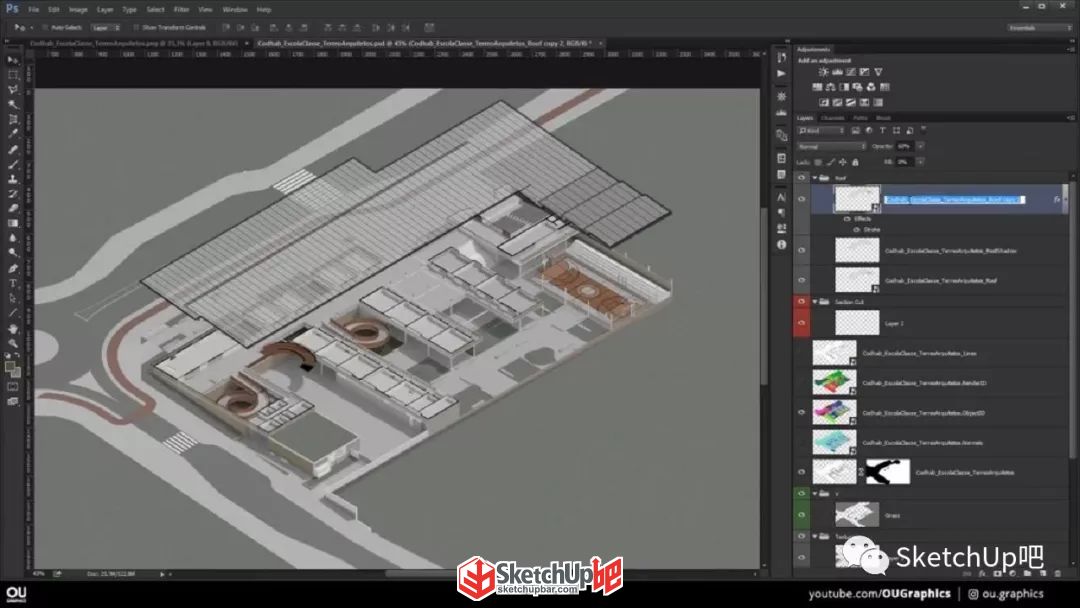

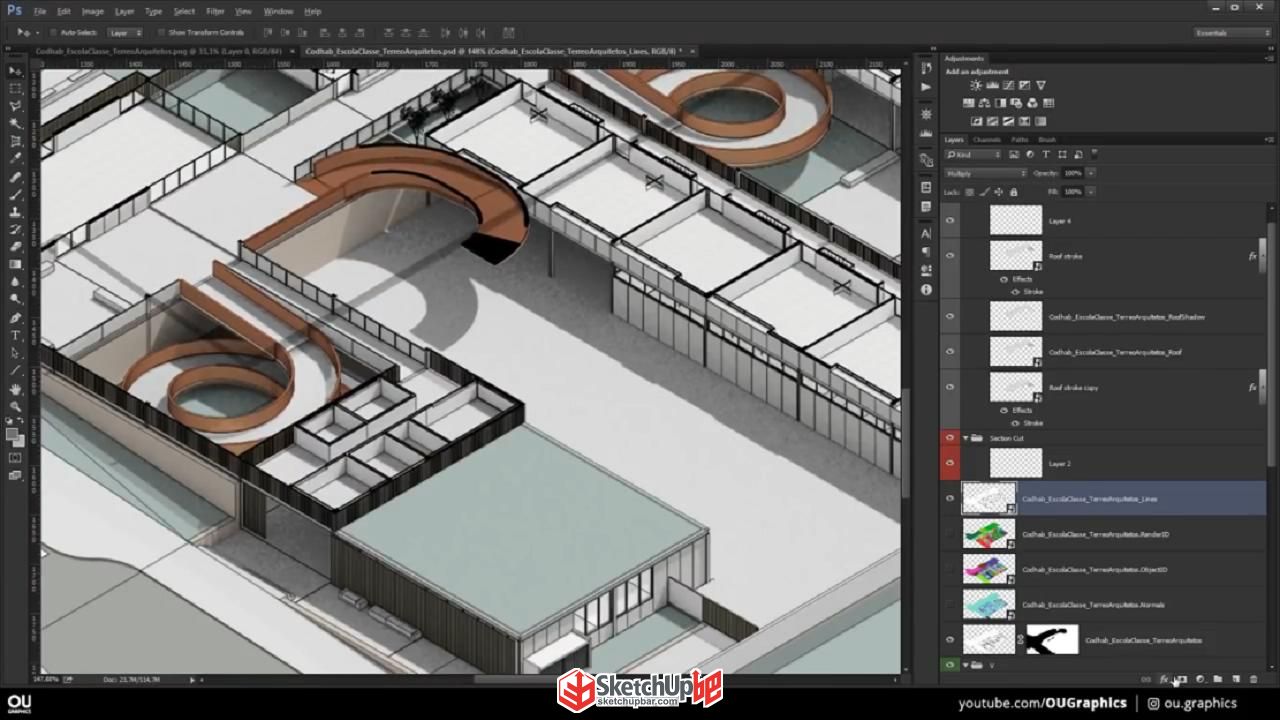

5.用相同的方式在SketchUp為建筑屋頂導出多個圖層，通過調整透明度、色階、描邊等達到理想的效果；

6.為混凝土墻面增加線條分割，將線稿層對于未知的線條顯現出來（可以通過Normals圖層快速選中需要添加線條區域）；

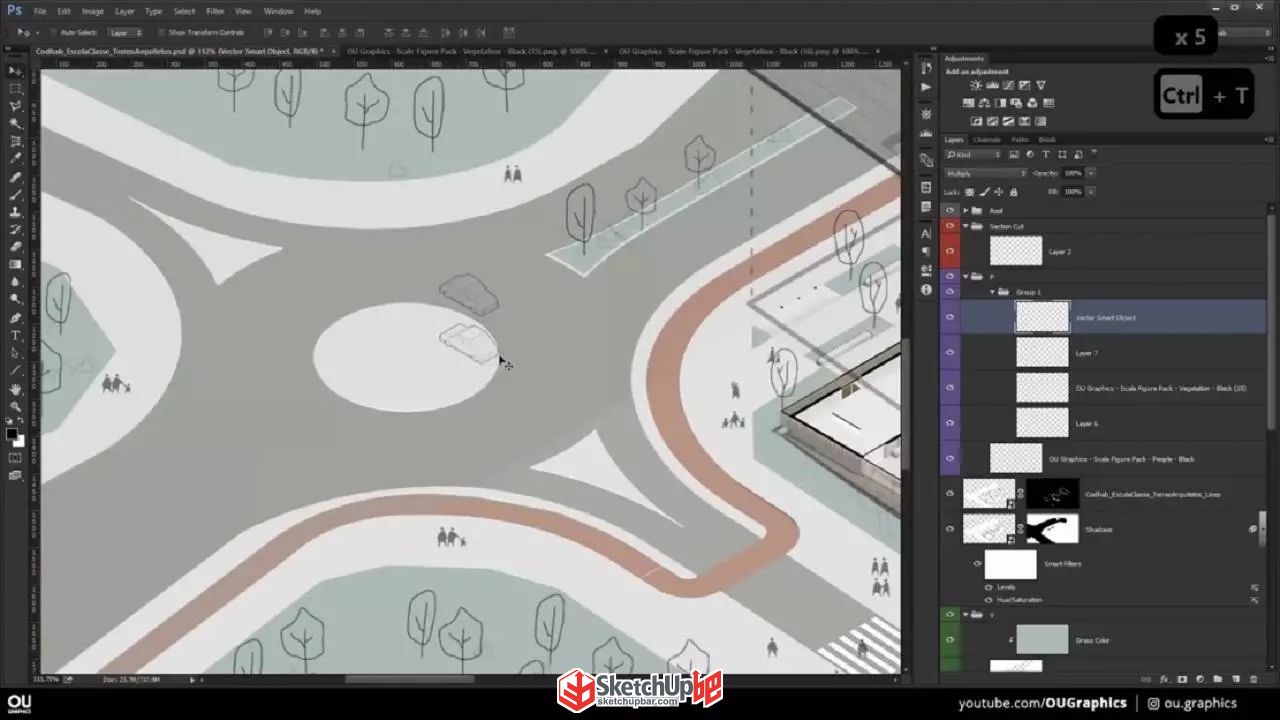

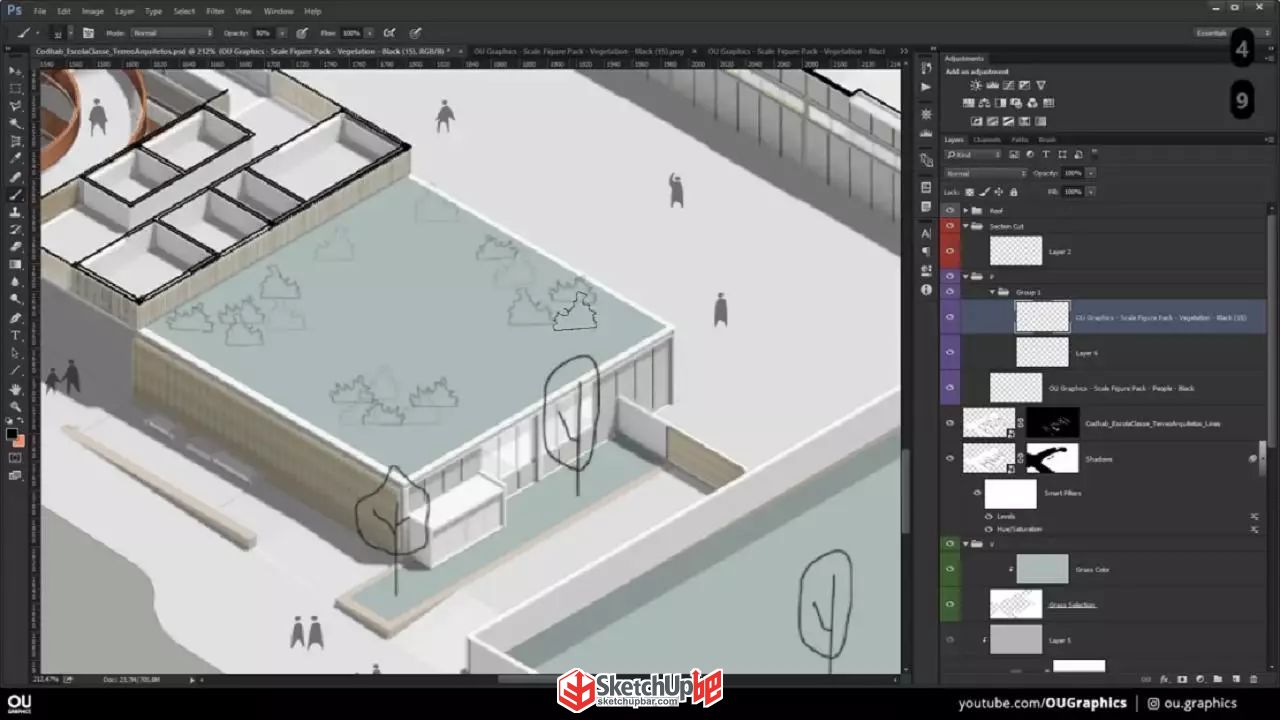

7.添加配景素材，人物、植物、車輛等素材圖片，加入Photoshop中，制作成筆刷，調整筆刷的形狀動態、大小、間距、透明度等，再快速添加。

視頻中使用的是來自O(shè)U Graphics自制的上百種手繪風素材——

案例素材下載網址

https://gumroad.com/l/hKbjE

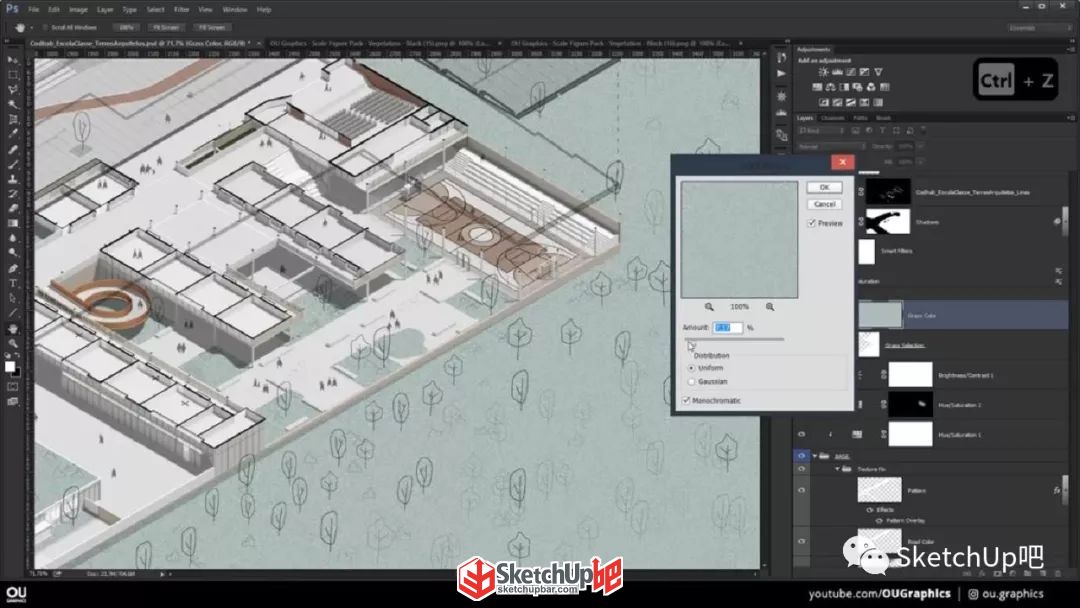

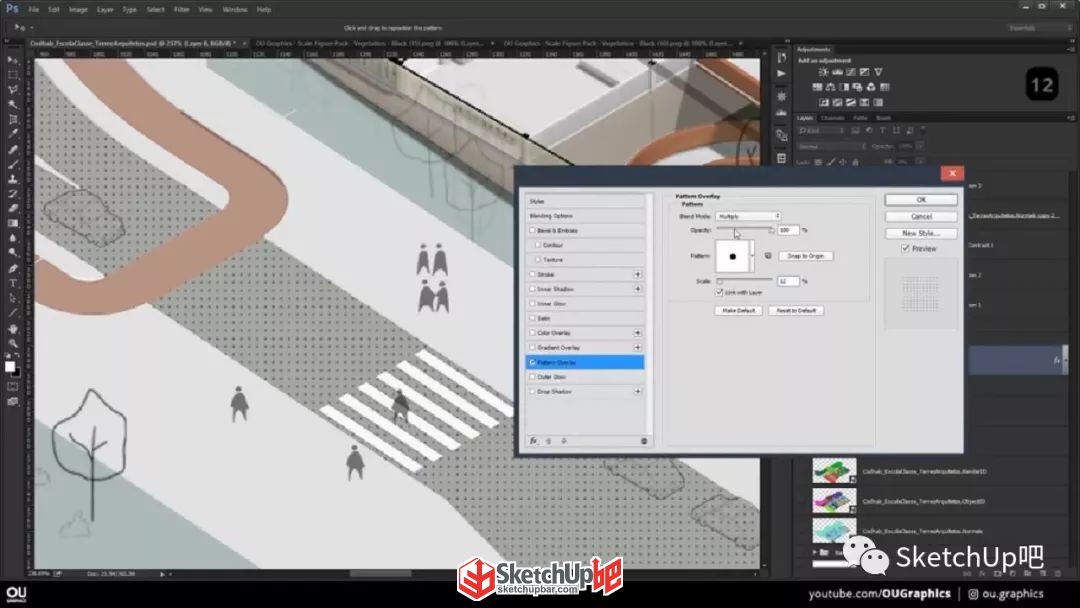

8.細節調整，為道路增加紋理、為綠地增加雜色以及使用水彩筆刷制作草叢質感以及陰影；

9.整體調色，ctrl+shift+E合并圖層，也可以再借助插件快速達成風格化處理（文末含插件下載）；

最終呈現效果如下——
