我們的【問吧】小課堂

開課了

這次給大家?guī)?/span>

 異型景觀亭的SketchUp建模思路

 ▼

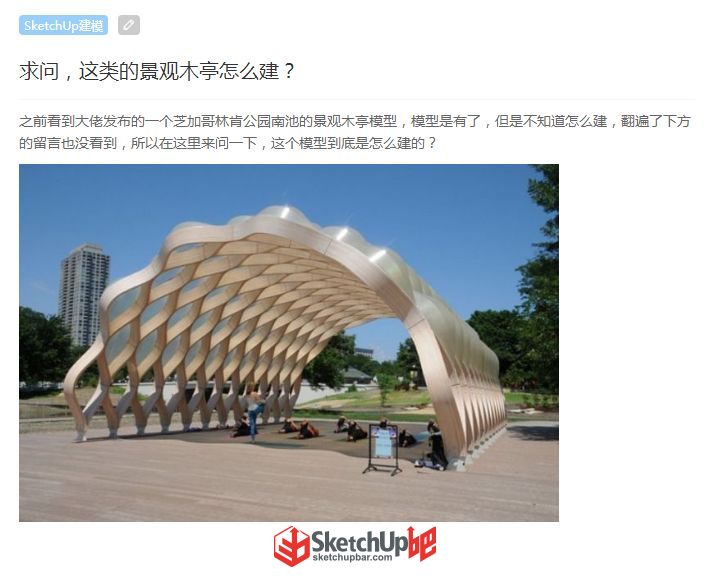

  提問

  解答

*來自SketchUp吧 ID：靈犀一指

第01步：繪制景觀亭基本結構曲線，即組成整個景觀亭的樹葉狀構件。

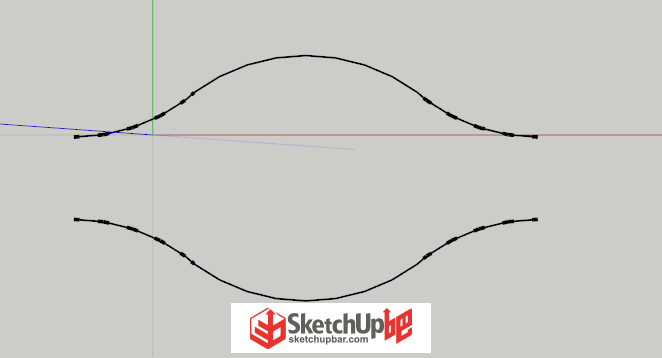

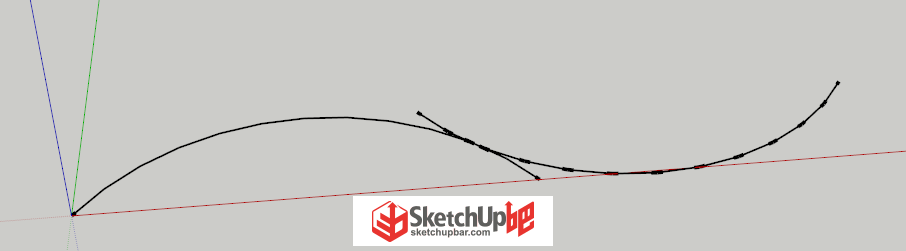

使用圓弧工具，繪制兩個大小一致的半圓，將其中一個使用縮放工具鏡像，移動相切，如下圖▼

用同樣的方法獲得余下部分▼

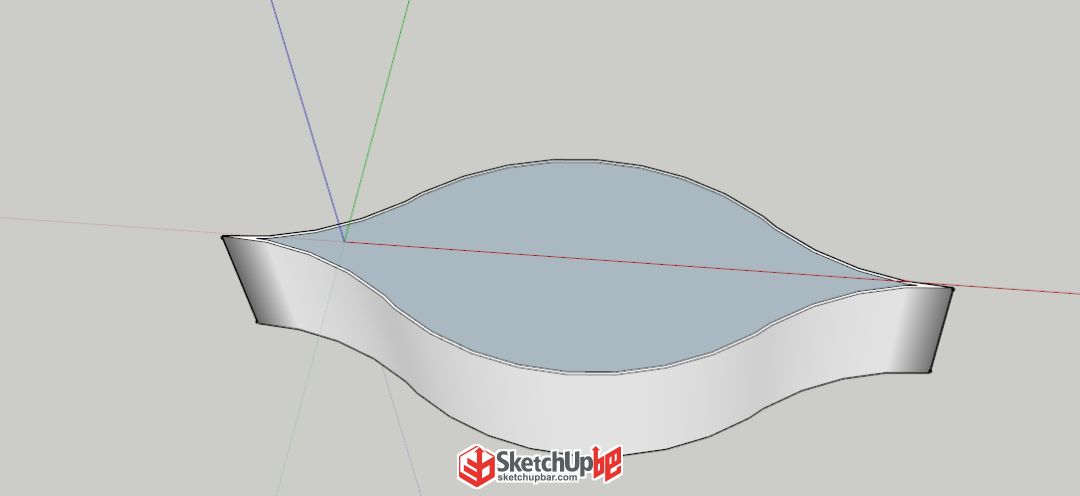

第02步：使用偏移工具，偏移出內壁，后使用推拉工具，推拉出厚度。

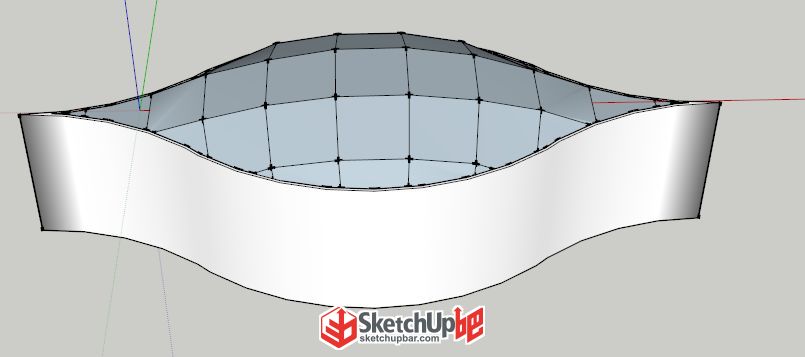

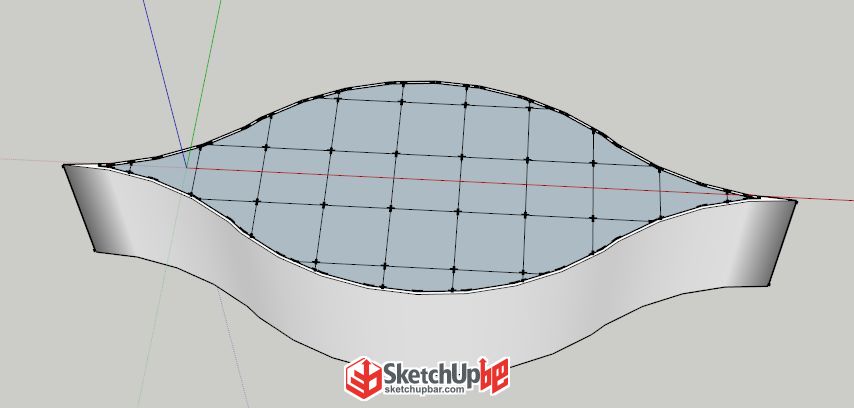

第03步：使用起泡插件-生成泡泡（SUAPP編號116），進行起泡操作。

調整平面張力，即起泡插件-編輯張力（SUAPP編號116），可獲得景觀亭基礎構件。（此處有彩蛋，看完彩蛋視頻就知道為什么說自帶音效了）

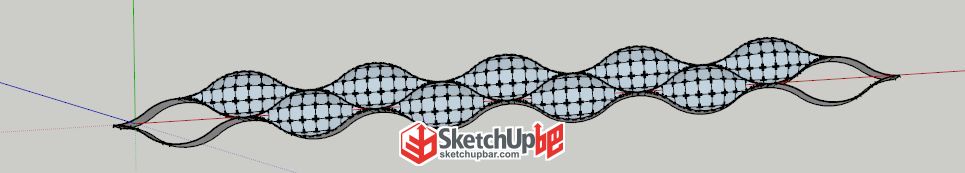

第04步：分別建成組件，進行復制，獲得景觀亭基礎結構。

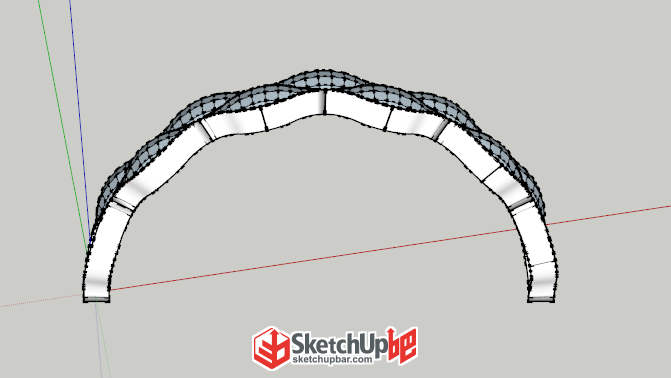

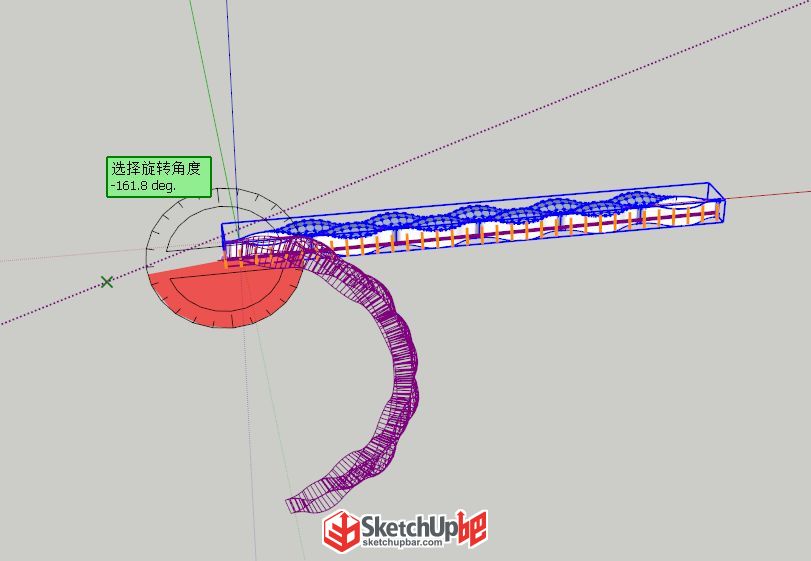

第05步：使用徑向自由彎曲（SUAPP編號431），進行彎曲▼

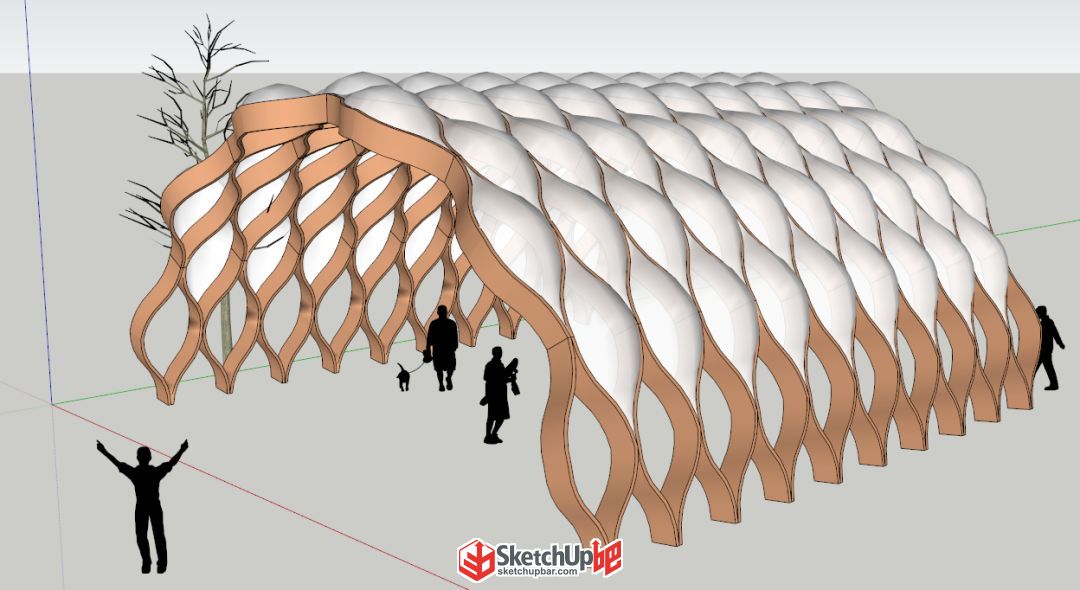

得到基礎結構▼

成圖效果

  關于景觀亭

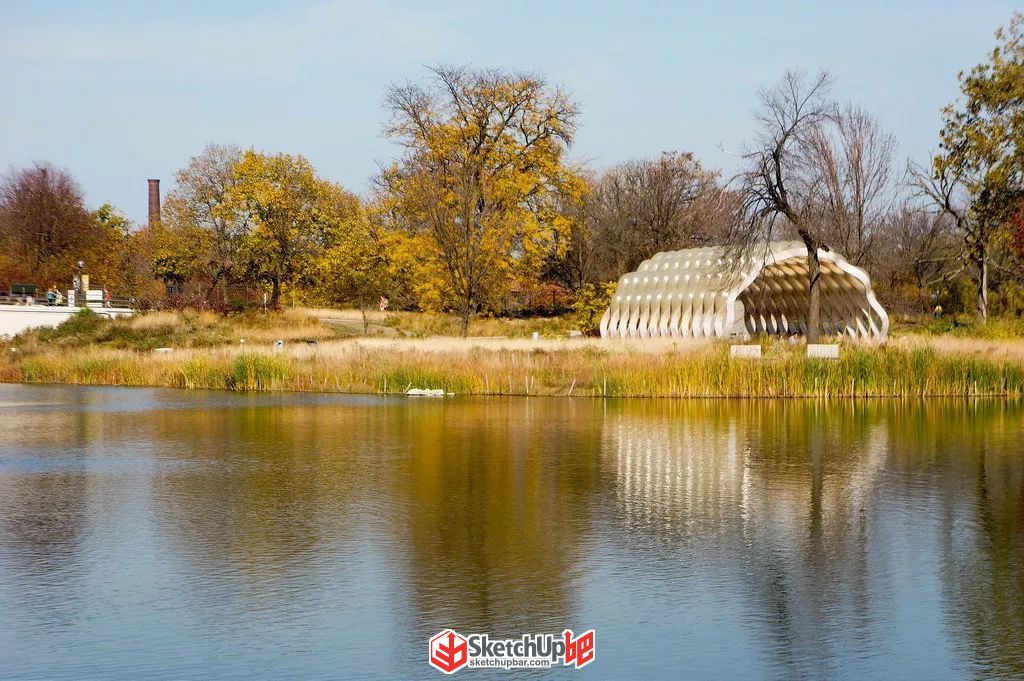

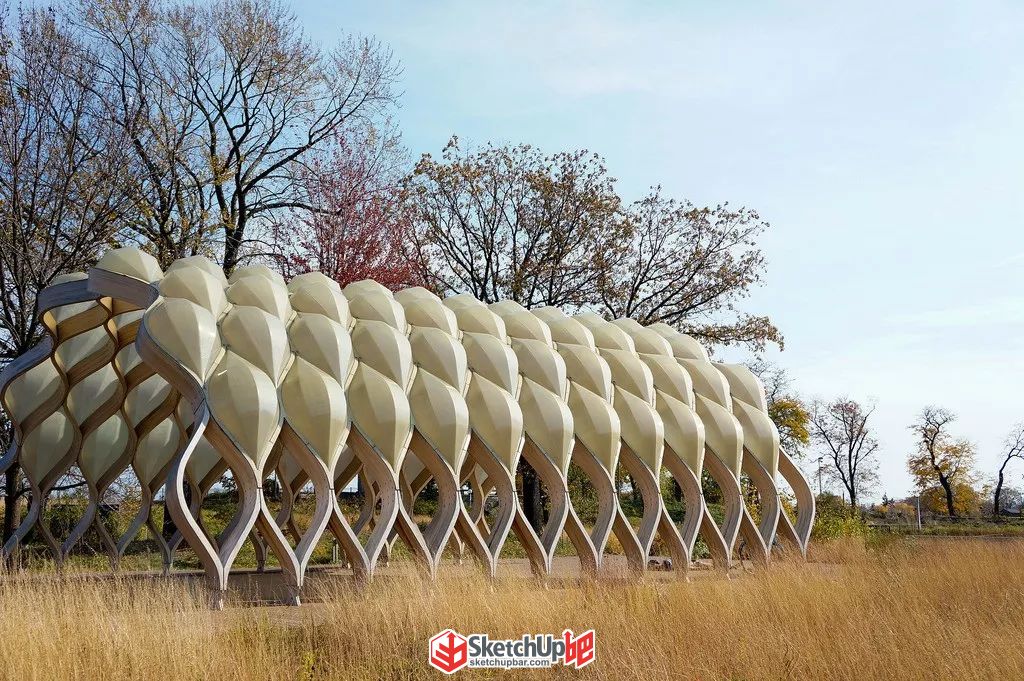

目前景觀亭位于美國芝加哥的林肯公園動物園南湖，是由studio Gang設計的，這個作品的靈感源自玳瑁（海龜?shù)囊环N）。

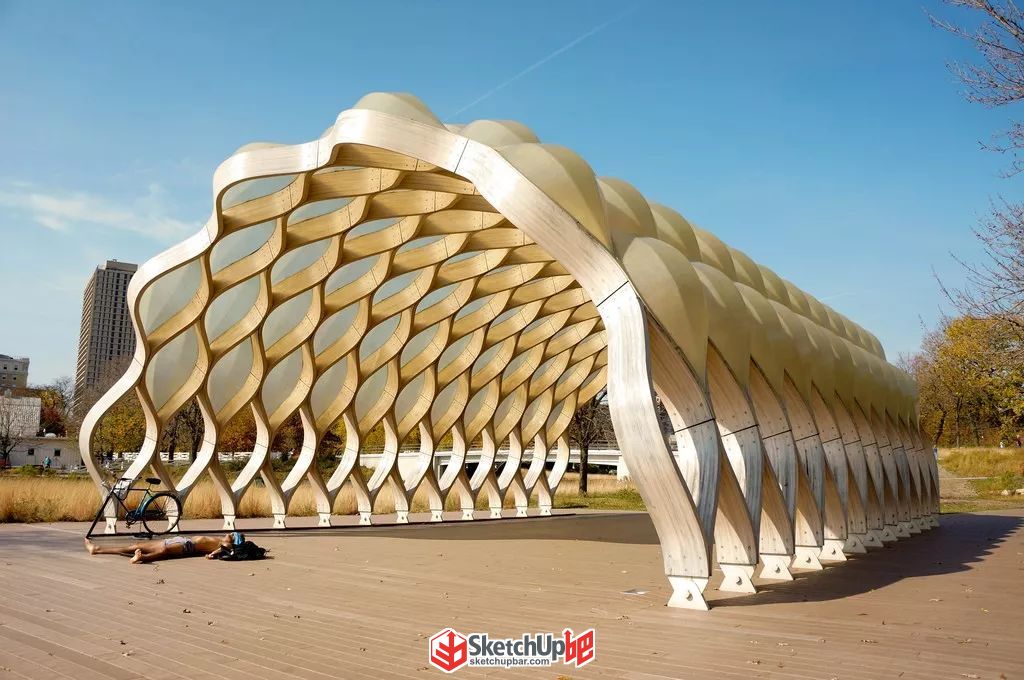

設計者通過精密的計算，將一系列預制模板和再生塑料拼合在一起，整體制作成一個拱形，創建了一個無柱空間。

整個景觀亭長半英里，設計師將其功能定位為一個戶外環境教室，龜甲形的外表也讓景觀亭成為一個標志性的存在。

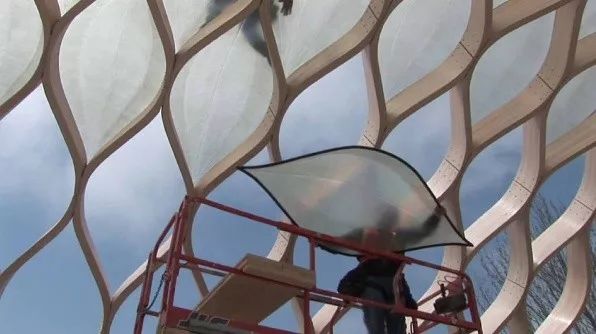

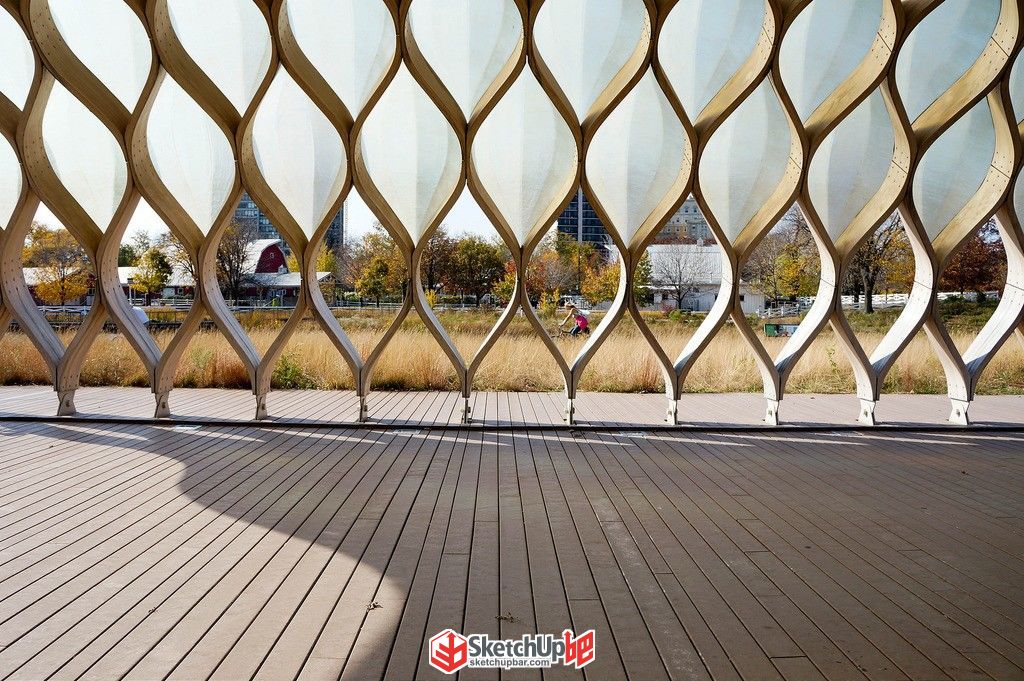

細部構造由預制的膠合木“肋骨”和玻璃纖維圓頂制成。每件產品都設計得足夠輕，以便工人可以手動抬起和安裝。▼

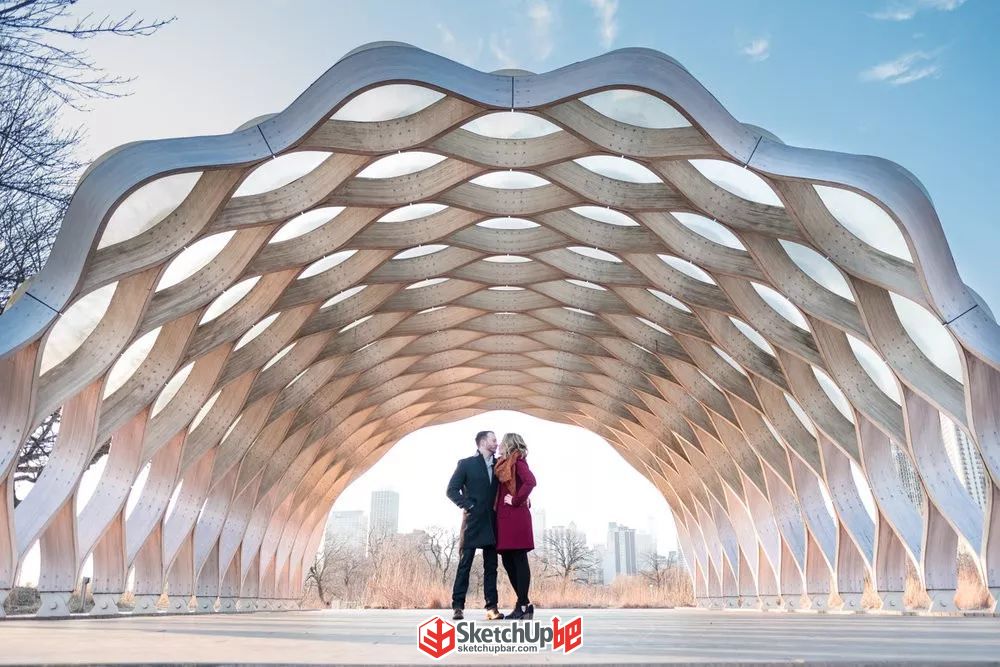

展館天然地為現場的露天課程提供了場所。同時這也是一個具有巨大沖擊力的小型結構，獨特的結構立即將人們吸引到其頂篷下方。

  總結

起泡插件（SUAPP編號116）

自由縮放-徑向自由彎曲（SUAPP編號431）

點擊文末【閱讀原文】，下載模型

 .

 .

 .

 文末彩蛋

（看完彩蛋就知道為什么說自帶音效了）

▼

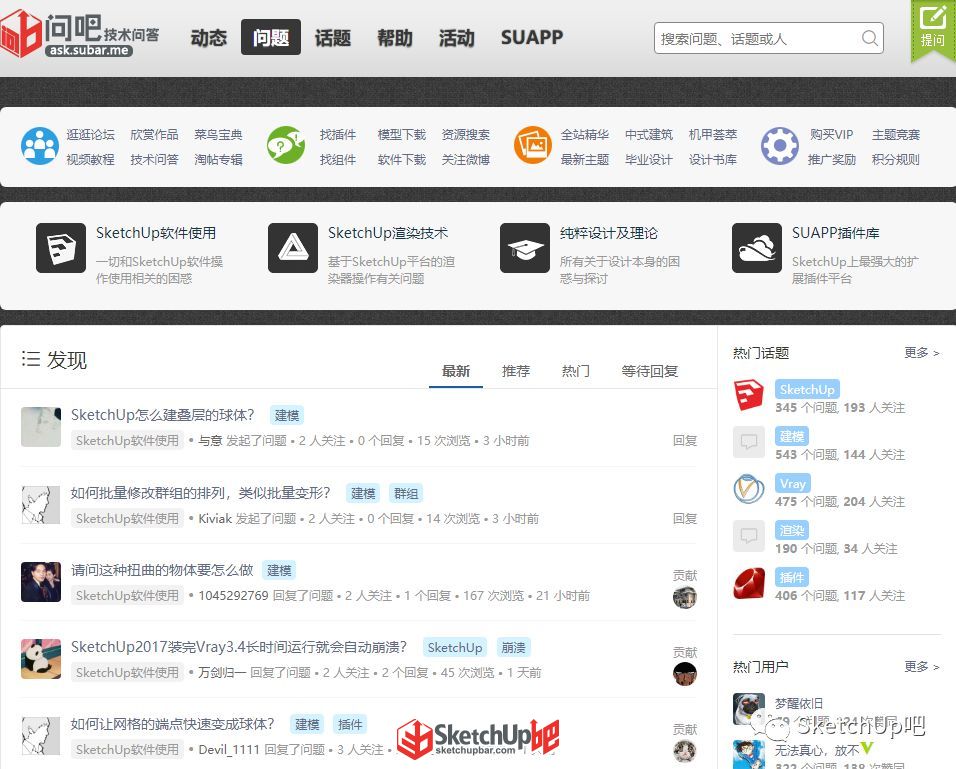

（右上角就可以提問哦）

提問者：123dadoudou

回答者：靈犀一指

感謝吧友提供的超詳細教程

 如果你有好的建模方法，請聯系我們投稿~

具體參見：投稿詳情
