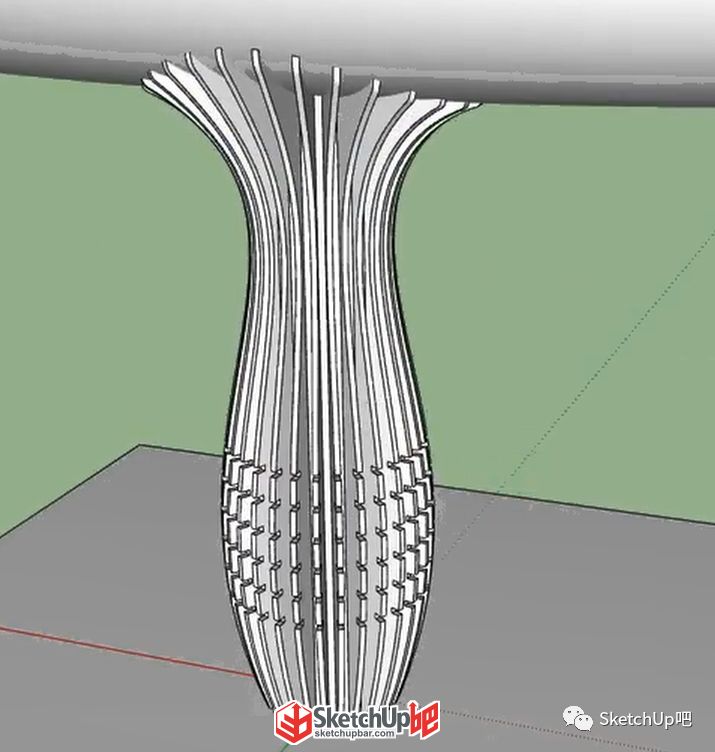

經常會有小伙伴都會配上一張圖片 問這個怎么建啊 那么我們拿到圖片 要怎么才能轉化為模型呢 以下文中的景觀柱為例一起來看看吧

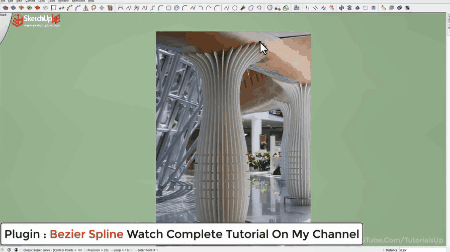

完整視頻 具體步驟 1、使用插件：貝茲曲線（SUAPP編號96）描摹最右邊的輪廓。(在調整曲線時，左鍵雙擊可添加控制點）

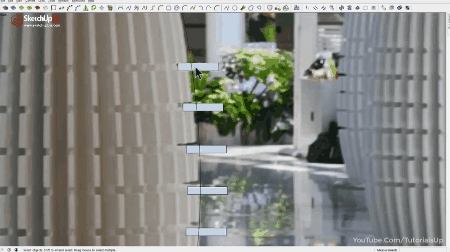

2、繪制柱子下半部缺口。先用直線工具將缺口位置畫出，使用插件：等分邊線（SUAPP編號435）對區域進行等分。繪制矩形置于等分出的輔助點位置刪除多余的線條。

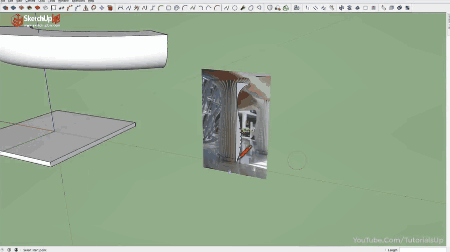

3、對曲線進行封面，推拉后并創建為群組然后畫出一條底部寬度的線條。

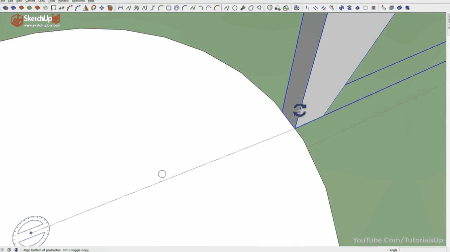

4、在底部寬度的線條上繪制一個圓，將之前推拉后的群組沿圓心進行旋轉復制一圈。

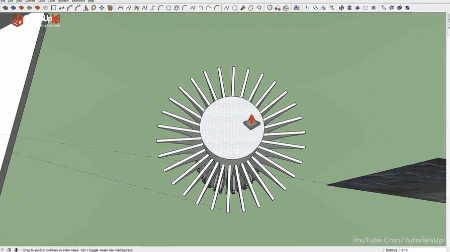

5、將圓推拉至柱子一樣高度后刪除頂面，然后將所有群組炸開。

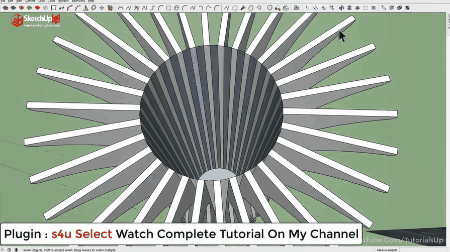

6、點擊其中一個內面使用插件：同面積面（SUAPP編號266）選擇所有內面，在使用插件：只選擇面（SUAPP編號3）選取面后隱藏面。然后將所有的體塊選中創建群組。

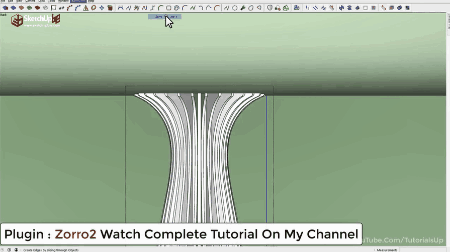

7、使用插件：佐羅切割（SUAPP編號136）將柱子上部分切割出來。
8、使用插件：自由變形（SUAPP編號45）對切割出來的部分進行調整。最后填充個材質就建好了，是不是很簡單呢？
如果你有好的建模思路 歡迎向我們投稿 【SketchUp相關軟件下載】 http://www.mgcxq.cn/download
