來啦來啦你們的魔鬼來啦 OMG~這也太簡單了吧 這是什么神仙亭子 建它建它

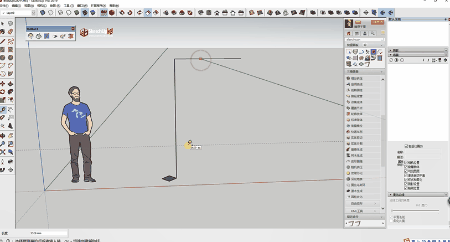

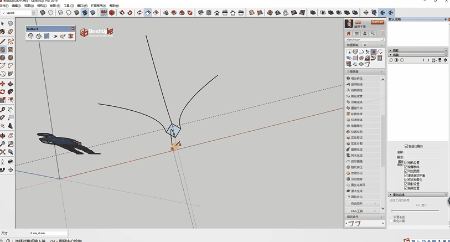

完整視頻 建模思路來自Architecture Inspirations 視頻錄制：SketchUp吧-瞬息千里 具體步驟 1、繪制一個正方形后旋轉45° ，在其中一個頂點處沿藍軸繪制一根直線，然后沿紅軸進行延伸。

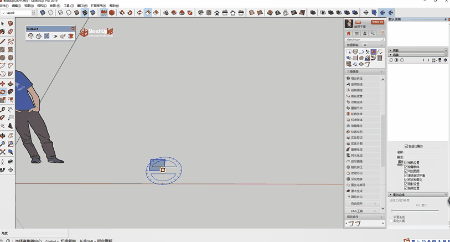

2、使用輔助測量線向下繪制一根參考線，然后使用圓弧工具進行連接，繪制完成后刪除多余的線面。

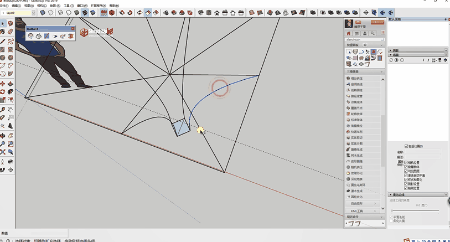

3、將繪制的曲線沿正方形的中點旋轉復制到四個角上（為了更快的選擇中點在正方形上連接了對角線）。

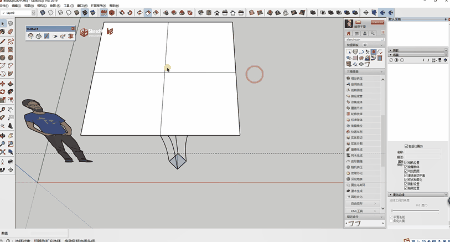

4、使用矩形工具將相鄰兩個曲線的頂點作矩形的起始點和結束點繪制矩形。繪制完成后在不選擇任何線面的情況下使用移動工具將矩形相交的頂點沿藍軸向下移動到合適位置。
5、使用插件：曲線放樣（SUAPP編號427）選中曲線和矩形對角線進行放樣，調整段數為1。然后將生成曲面右鍵柔化，將對角斜線刪除。

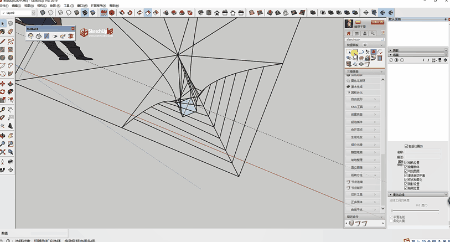

6、點擊插件曲線放樣選中矩形相交的其中一個邊，然后選中矩形對角線（這里要使用右鍵選擇在邊線交叉處停止延伸）。然后將生成的面柔化后使用插件：只選擇面（SUAPP編號3）選擇面后刪除面。

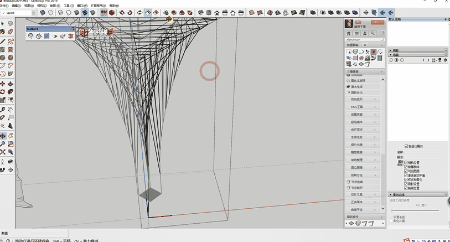

7、將生成的線旋轉復制到每一個角，使用插件：線轉方柱-節點斷開（SUAPP編號271）將所有的線轉為方柱。

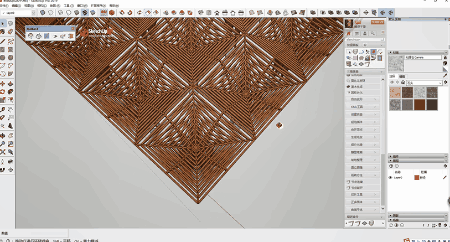

8、補充繪制一個底座，填充個材質，復制陣列適當個數后就繪制完成了。
使用插件 曲線放樣（SUAPP編號427） 只選擇面（SUAPP編號3） 線轉方柱-節點斷開（SUAPP編號271） 如果你有好的建模思路 歡迎向我們投稿 【SketchUp相關軟件下載】 http://www.mgcxq.cn/download
