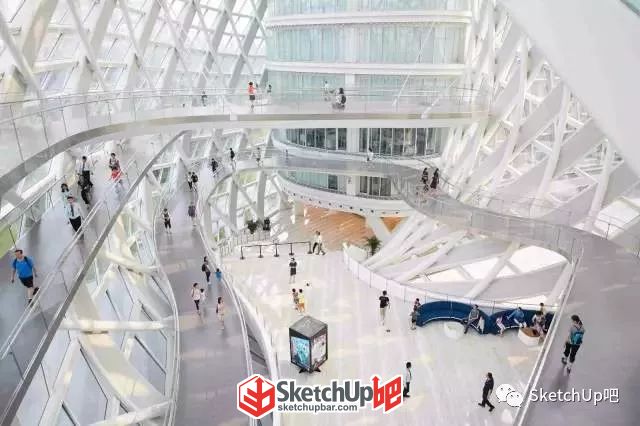

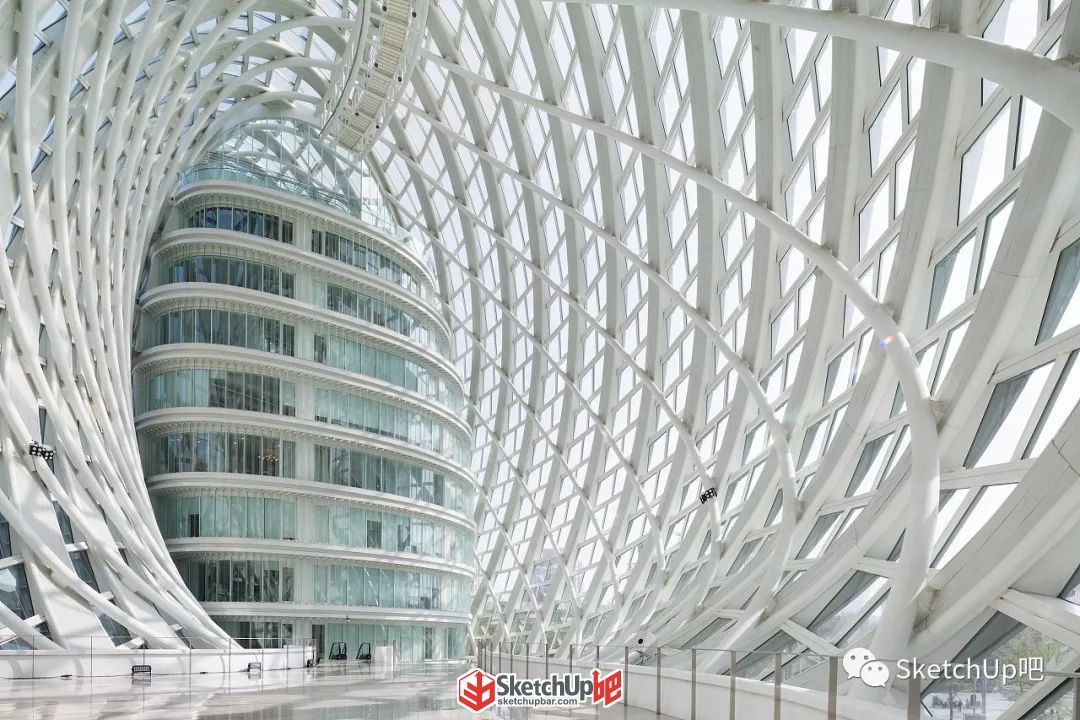

教程來源：Devil_1111／32269335 視頻錄制：靈犀一指 一轉眼 就到了參數化建模的最終章 鳳凰國際傳媒中心表皮 ▼
看著就頭禿?。?/span>

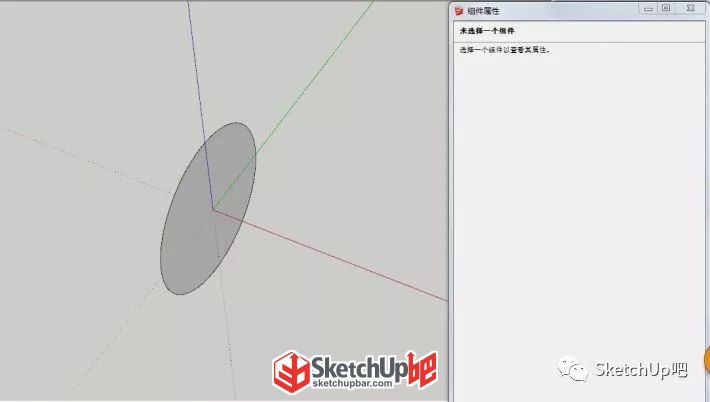

鳳凰國際傳媒中心的建模原理參考莫比烏斯環。 模型利用SketchUp組件屬性+【曲面放樣】插件（SUAPP編號108）+【線轉圓柱】插件（SUAPP編號148）+【路徑選擇】插件（SUAPP編號236）進行制作。 點擊【閱讀原文】，下載原始模型，查看具體參數。 具體步驟 1.繪制一個段數為32（最好是4的倍數，后期亦可修改）、半徑為30m、垂直于X軸、圓心在世界坐標原點處的圓；

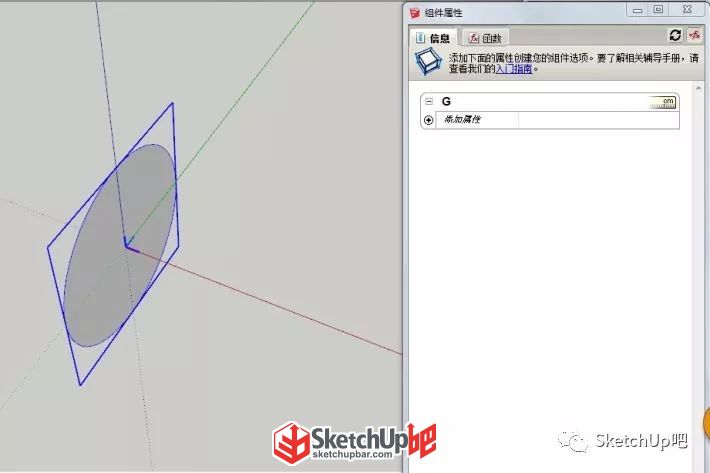

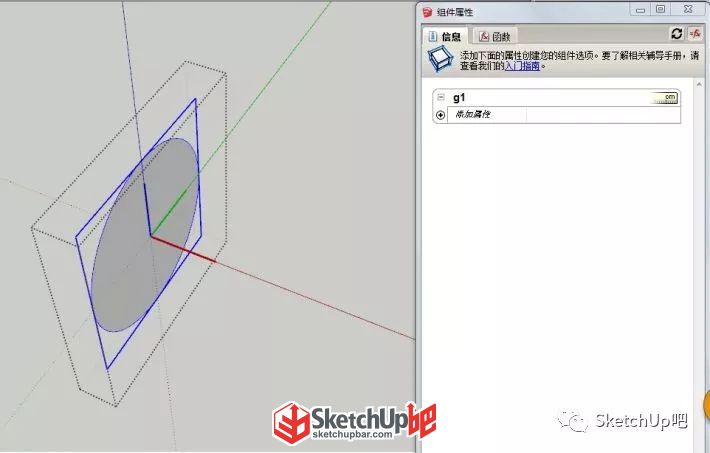

注：右側為組件屬性面板，開啟方式為：窗口--組件屬性。 2.將該圓創建為組件“G”，組件坐標軸在原點處（X、Y、Z軸與世界坐標方向一致）；
注：圖中圓心處為開啟顯示組件坐標軸效果。 3.進入組件G，再一次將圓創建為組件“g1”，組件坐標軸于原點；

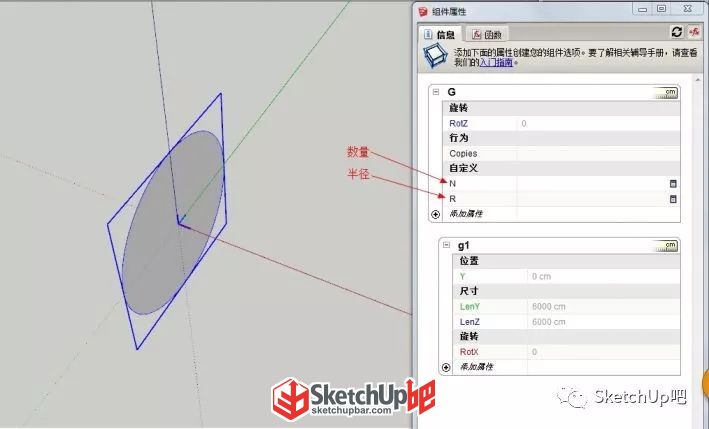

4.給組件G、g1添加如圖所示屬性，其中N、R為自定義；

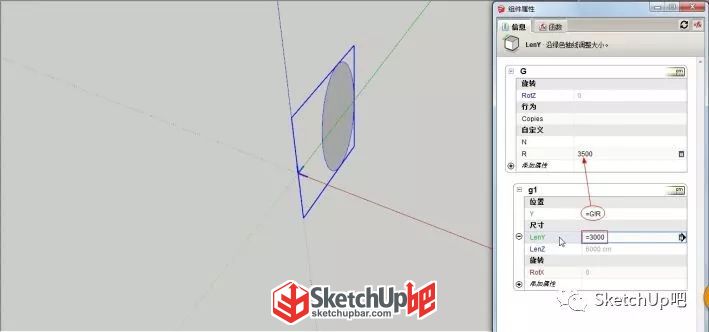

5.給R輸入數值，并讓組件g1的Y軸位移等于組件G的屬性R，令組件g1的Y方向尺寸LenY等于3000cm（得到一個橢圓）；
6.定義組件G繞原點旋轉一周的總數量N，令該組件復制出的數量Copies=N-1（加上組件本體，總數量為N）；令每個旋轉角度RotZ=360/N*COPY（360°除以總個數，乘以復制出的組件的編號COPY）；
注：所有修改一定要在本體組件上進行修改，本體組件有別于其他組件的是，不攜帶只讀屬性COPY。 7.定義組件g1繞組件G的X軸旋轉的角度，使得橢圓在繞世界原點公轉一周的同時，自身繞圓心自傳180度（這里取 90°到-90°）； 利用余弦函數cos的0~180的函數值（1到-1），乘以90，得到90°到-90°；

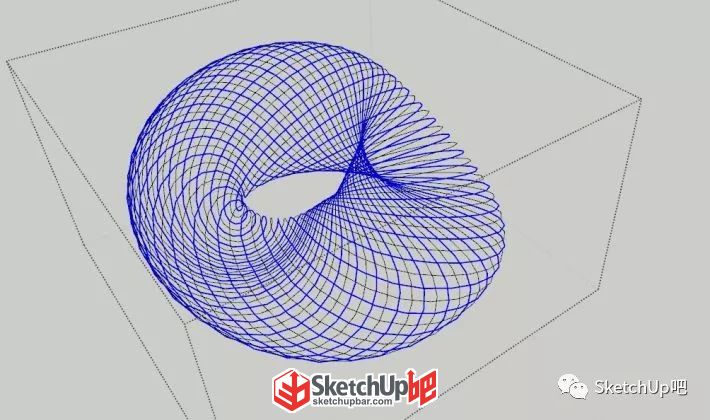

注：修改組件g1的屬性RotZ時，出現只有本體做出反應的情況，只需將組件G的屬性N改為1，再改回原數值即可。 8.換個角度看看，大體就這樣了，組件屬性功能可以休息了，準備進入下一階段；

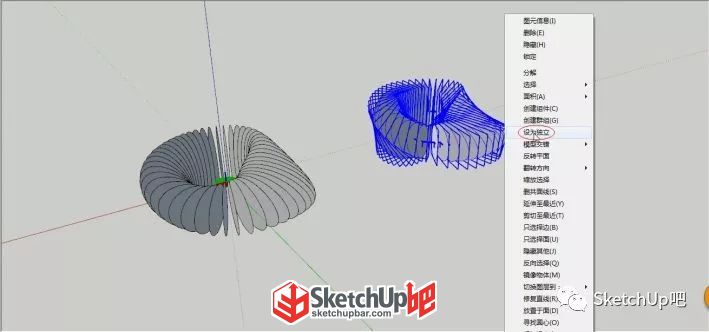

9.將一堆組件G復制出來，炸開（分解），并設為獨立，原來的保留以便日后修改；

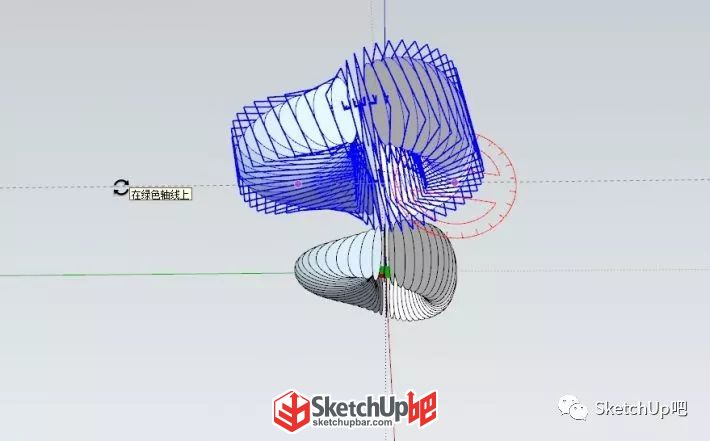

10.利用[旋轉]工具，將水平橢圓的最低點與垂直橢圓的最低點對齊；

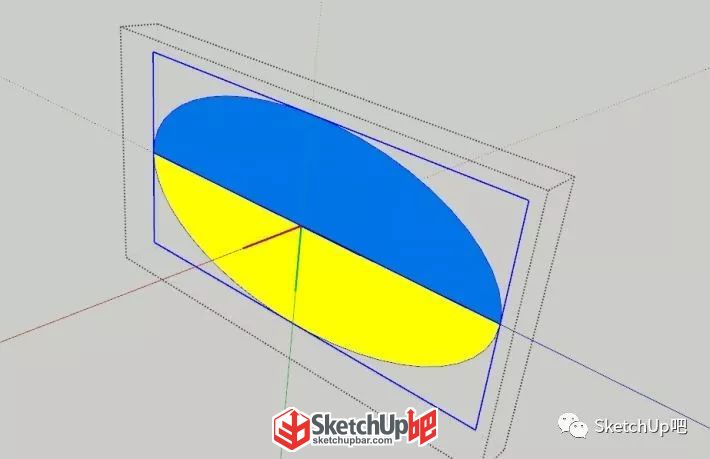

11.進入橢圓組件，將組件分為兩個獨立的組件（緣由見之后步驟），賦予不同的材質以示區分；

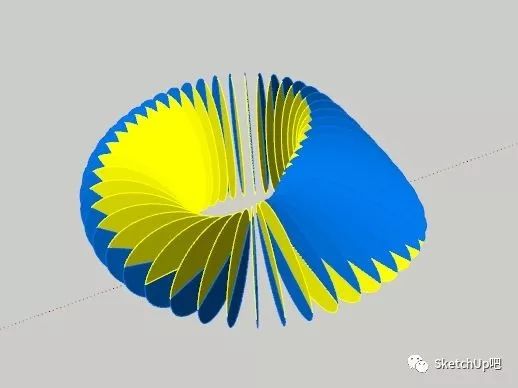

12.分解48個橢圓組件，得到48+48個半橢圓組件；

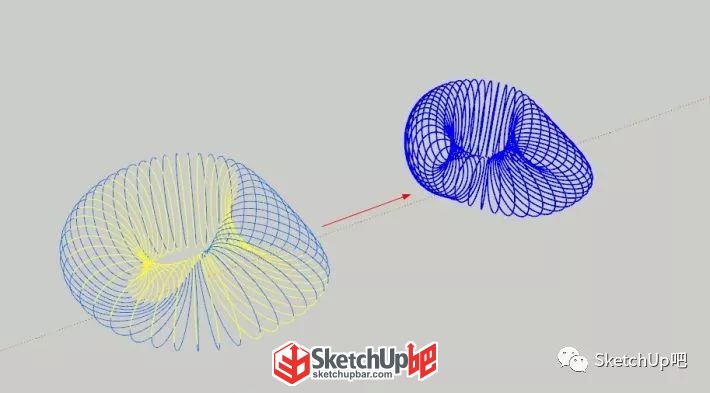

13.刪除兩個半橢圓組件的直線部分，得到主要結構線，將48+48個組件復制，并分解為96條曲線；

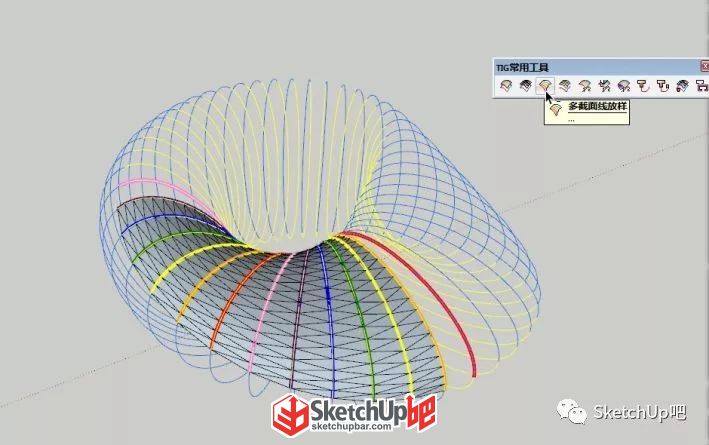

注：修改邊線顯示樣式為按材質，復制時一定要沿著軸線方向，且輸入固定數值，如此多的線段不要指望用抓點移動進行對齊，太費時間。 14.利用【曲面放樣】插件（SUAPP編號155）的多截面放樣功能生成曲面，段數輸入1，保留原曲線備用； 為了讓放樣更好的識別曲線的兩端，才在之前步驟將閉合橢圓線分為兩段；

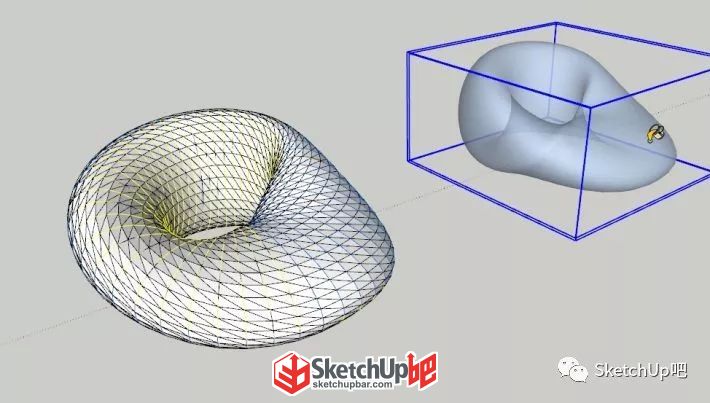

注：使用多截面放樣時，單次不要選取過多曲線，否則…… 選取的第一根、最后一根曲線不參與成面，僅限制曲面邊緣曲率。 15.將制作好的多個曲面進行合并，復制一份到旁邊，并賦予玻璃材質；

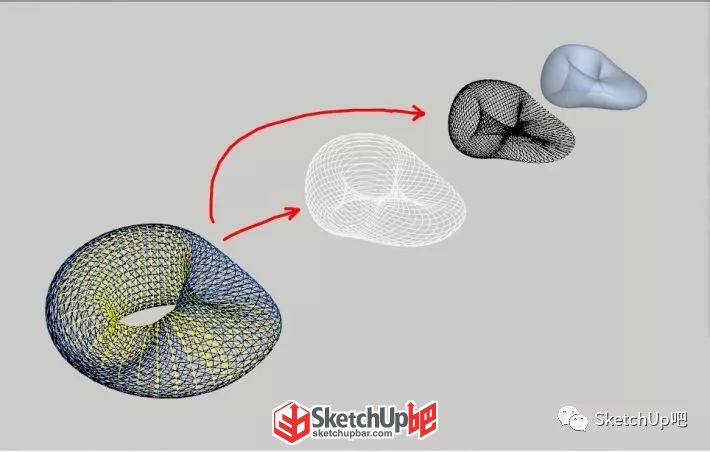

16.從生成的曲面中使用【路徑選擇】插件（SUAPP編號236）提取出除了原橢圓結構線的另外兩個方向的結構線并將所有線進行焊接處理;

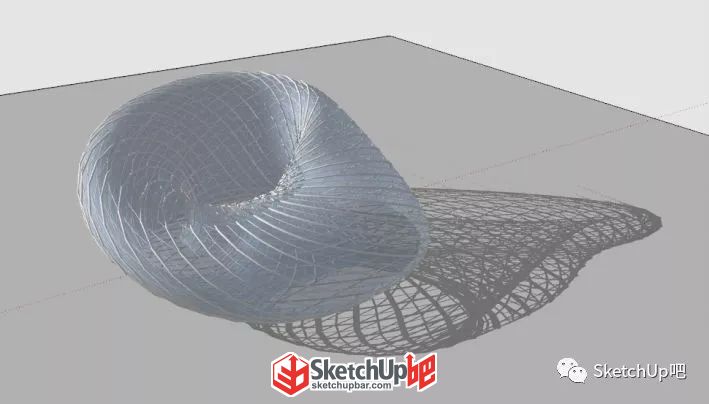

18.將兩個結構線及玻璃曲面移動對齊，并整體沿Z軸向上移動30m，加上地面，大功告成；

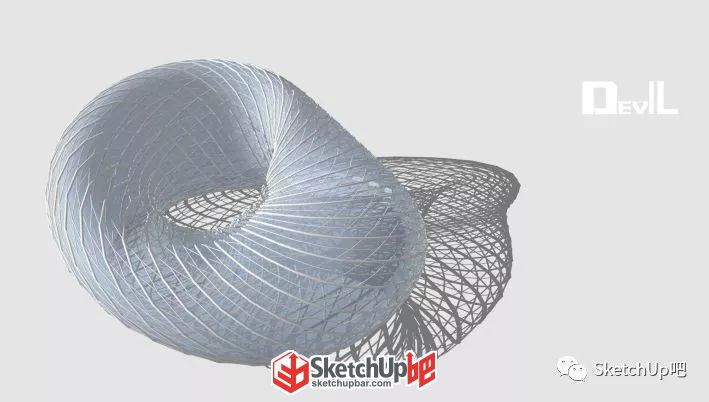

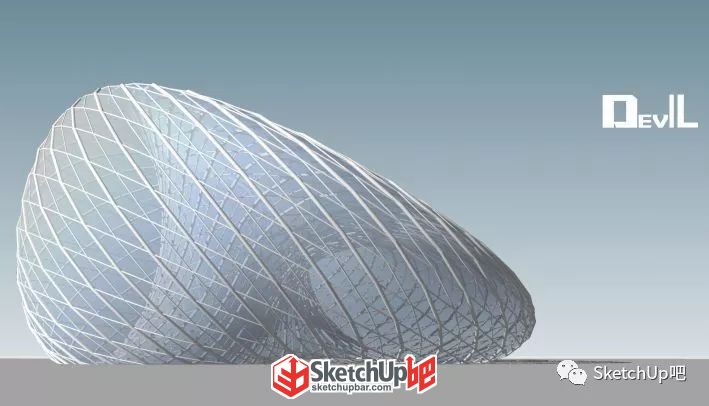

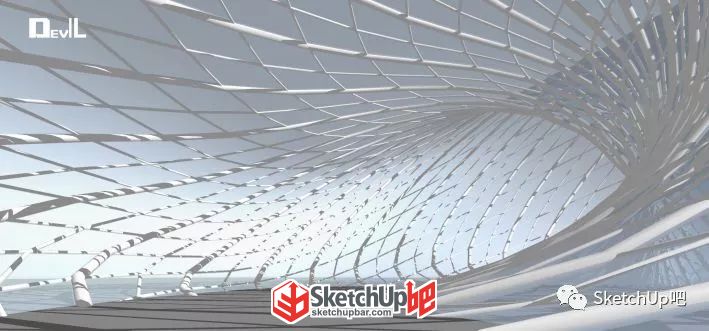

最終效果欣賞
完成！
再來看看視頻回顧下吧 ▼ 最后 記得前往SketchUp吧論壇 發模型帖交作業啊~
