最近小吧在網上看到一座很特別的天橋，

形狀很像一朵花，

名字也十分寫實——春花天橋，

喏，就是下面這個家伙！

圖片來自網絡

這么特別的天橋當然要建它

于是小吧動手了

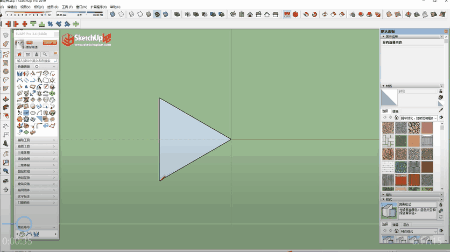

戳下面觀看完整視頻教程

↓

建模錄制：SketchUp吧—彈指神通

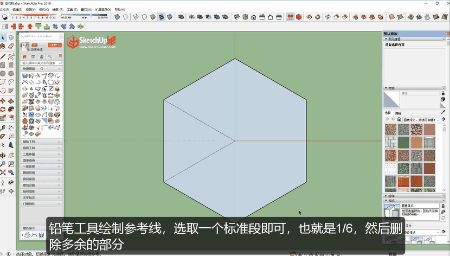

首先我們用圓形工具繪制一個6邊形，將邊數改為6即可，半徑為14m，鉛筆工具繪制參考線，選取一個標準段即可，也就是1/6，然后刪除多余的部分。

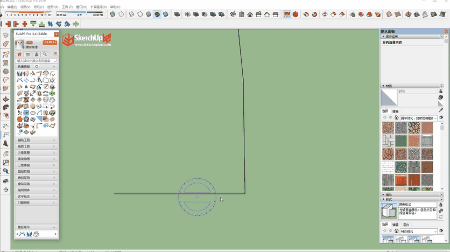

在三角形一條邊線上用鉛筆工具繪制3m的長度，連接端點與邊線對應的原點，形成參考線，在同一條邊線中點上繪制垂直于邊線的參考線，長度2m，然后通過端點繪制垂直線與第一條參考線相交。

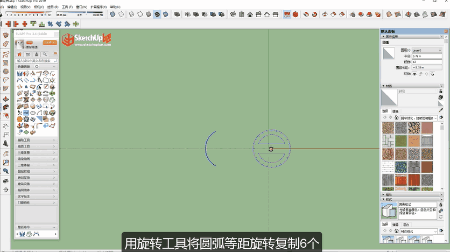

用旋轉工具將圓弧等距旋轉復制6個

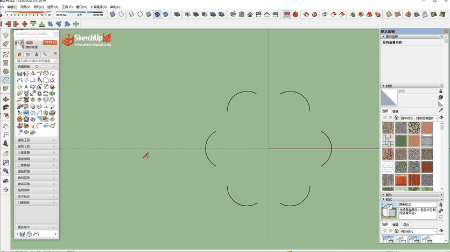

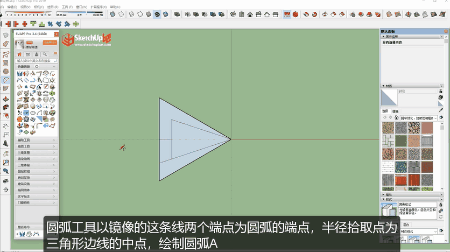

圓弧工具連接相鄰兩條圓弧A的端點，完成圓弧B，旋轉復制6個后得到完整的花瓣路徑。

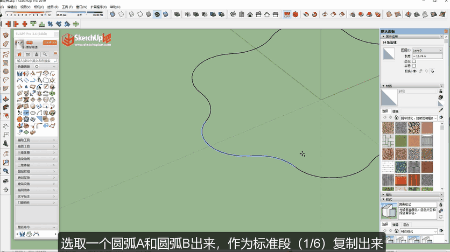

選取一個圓弧A和圓弧B出來，作為標準段（1/6）復制出來

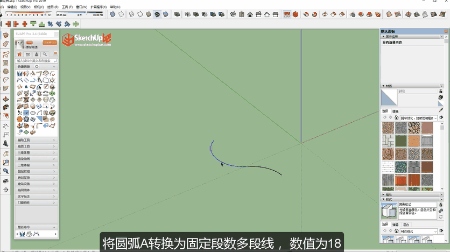

將圓弧A轉換為固定段數多段線 ，數值為18，將圓弧B轉換為固定段數多段線 ，數值為13。

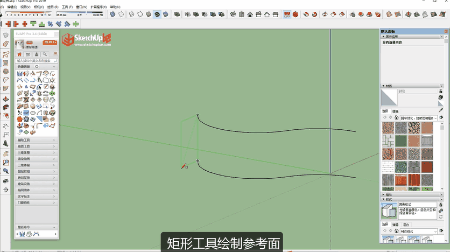

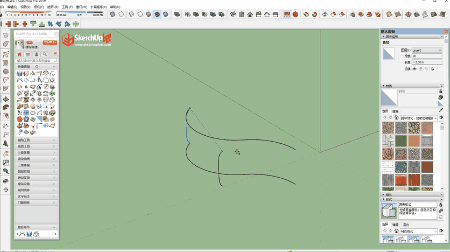

將兩條圓弧選中，藍軸方向向上復制一個，高度為3m，矩形工具繪制參考面，【貝茲曲線】插件（SUAPP編號96）繪制參考線。

兩個圓弧的端點處，復制這條參考線

利用輔助量角線調整參考線，使其垂直于圓弧（量角線測出目前的夾角，得到余角度數進行旋轉），同樣的方式將3條參考線調整好。

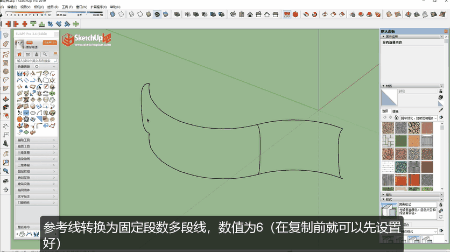

參考線右鍵轉化為固定段數多段線，數值為6（這一步可以在進行復制前就可以設置好）

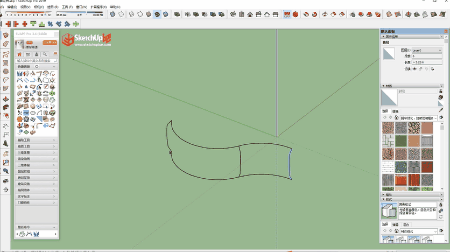

選取上下兩條圓弧A及相鄰的參考線，【曲線放樣】中的輪廓放樣（SUAPP編號427）進行放樣，選擇以虛擬矩形模式生成表面。

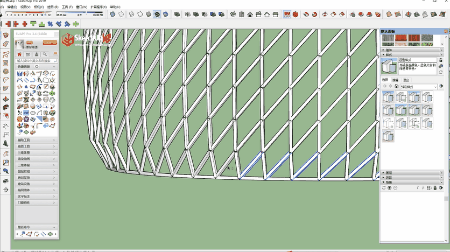

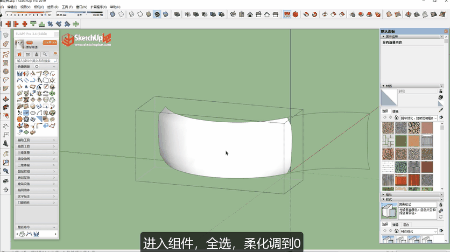

進入組件，全選，將柔化值調到0，得到結構線。進入組件，全選，使用【增強選擇】中的只選擇面（SUAPP編號3），選取面然后刪除。全選模型，使用【按角選擇】中的選水平線（SUAPP編號266），選取水平方向的線，刪除，得到所需的結構線。同樣的方式將另一半做出來。

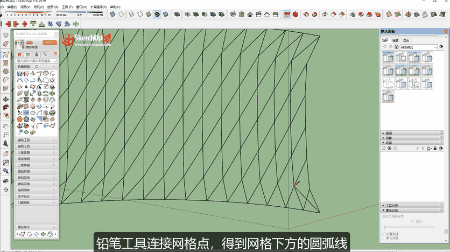

鉛筆工具連接網格點，得到網格下方的圓弧線，炸開模型，刪除多余的部分，注意，右方的連接線和原始的網格線不在一個平面內，需要再調整一下。

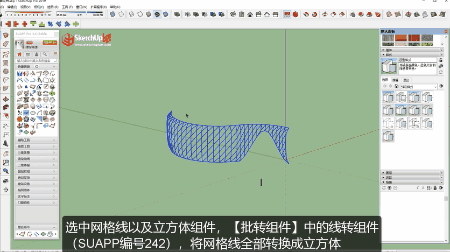

繪制底邊0.05m*0.05m，高自定的矩立方體，建立組件，選中網格線以及立方體組件，【批轉組件】中的線轉組件（SUAPP編號242），將網格線全部轉換成立方體。

實物的最上方一排和最下方一排斜向上的組件是呈扭曲狀的，這里我們粗略的處理一下扭曲。選中需要扭轉的組件，右鍵設為唯一。

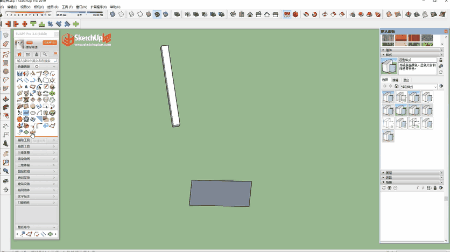

復制一個組件出來，繪制一個水平面作為參考，使用【快速對齊】插件（SUAPP編號241）將立方體底面與參考面對齊，讓立方體垂直于水平面，方便后面的扭轉操作。

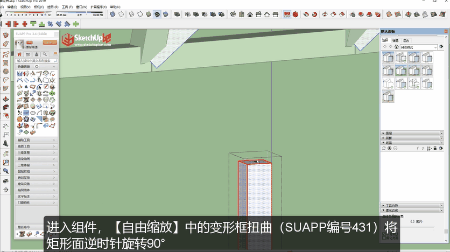

進入組件，使用【 自由縮放】中的變形框扭曲（SUAPP編號431）將正方形面逆時針旋轉90°，得到扭轉的組件。同樣的方法制作最上邊一排的扭轉。

選中模型，旋轉復制6個，得到完整的外部曲面網格。

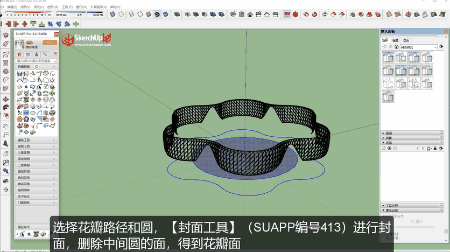

以坐標軸為圓心繪制邊數為24的圓，半徑8m，選擇花瓣路徑和圓，使用【封面工具】（SUAPP編號413）進行封面，刪除中間圓的面，得到花瓣面。

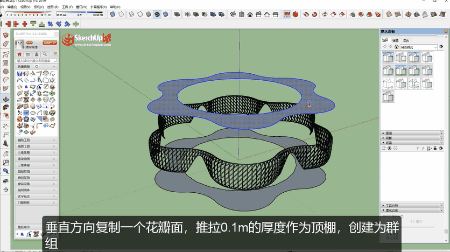

垂直方向復制一個花瓣面，推拉0.1m的厚度作為頂棚，創建為群組。調整高度，與曲面網格對齊。

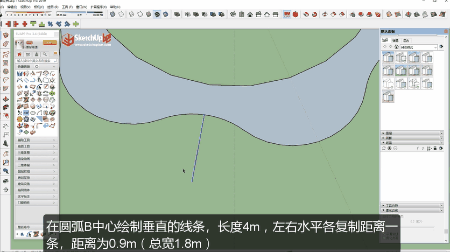

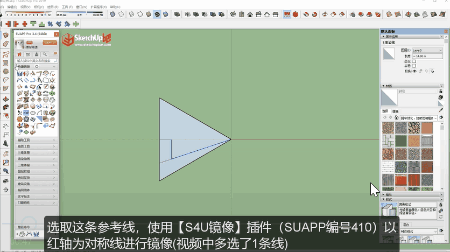

隱藏網格和頂棚，留下花瓣面的1/4作為標準段，在圓弧B中心繪制垂直的線條，長度4m，左右水平各復制一條距離為0.9m的線條（總寬1.8m），刪除多余的部分。選中標準段，使用【S4U鏡像】插件（SUAPP編號410）進行鏡像復制，得到完整的圖形。推拉出厚度。

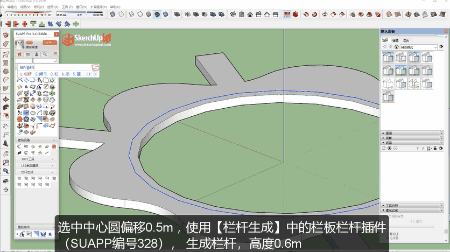

選中中心圓偏移0.5m，使用【欄桿生成】中的欄板欄桿插件（SUAPP編號328），生成欄桿，高度0.6m（由于生成的欄桿不是統一的組件，賦予材質時需要單獨進入每個組件進行填充，比較麻煩，這里可以選擇圓弧的一段進行生成，創建成組件再?gòu)?fù)制，方便修改）

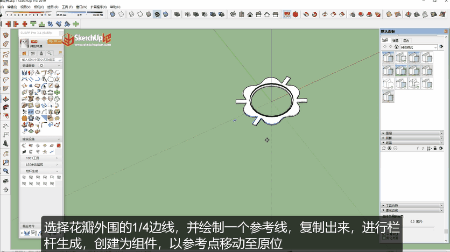

選擇花瓣外圍的1/4邊線，并繪制一個參考線，復制出來，進行欄桿生成，創建為組件，以參考點移動至原位，選中欄桿，使用【S4U鏡像】插件（SUAPP編號410）進行鏡像復制，得到完整的外圍欄桿。（這里其實可以先不鏡像之前的面，把欄桿做好之后再整體鏡像復制，可以節約一點時間）

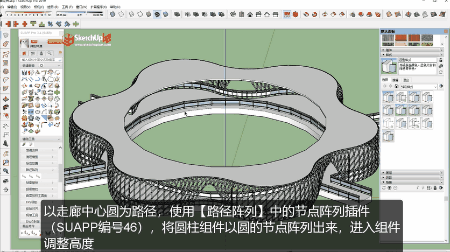

調整走廊的位置，和網格對齊。圓弧工具繪制半徑為0.05m的圓形，推拉成圓柱體，創建成組件，更改軸，以底面圓心為坐標點，其他不變。以走廊中心圓為路徑，使用【路徑陣列】中的節點陣列插件（SUAPP編號46），將圓柱組件以圓的節點陣列出來，進入圓柱組件調整高度。

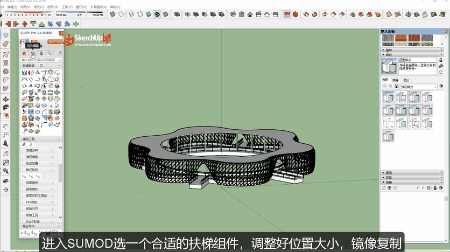

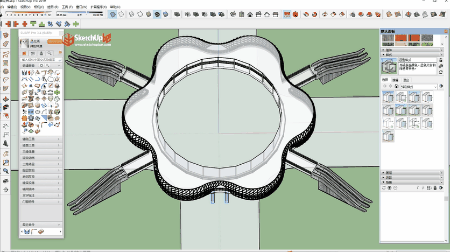

進入SUMOD選一個合適的扶梯組件，調整好位置大小，鏡像復制。（下載一個SUAPP，登錄“SketchUp吧”網站賬號，即可進入SUMOD使用里面的模型組件。上萬的模型組件全免費哦?。?/span>

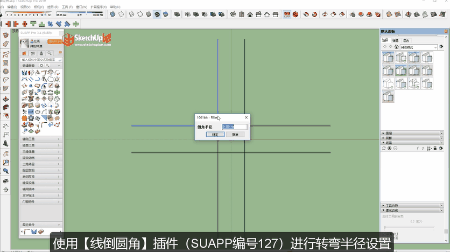

畫一個十字路口，使用【線倒圓角】插件（SUAPP編號127）進行轉彎半徑設置。

最后，添加柱子，賦予材質，添上人物植物就可以啦！

完成啦！

怎么樣，

學會了嗎，

動手試試吧！

如果有更好的方法歡迎留言討論哦！
