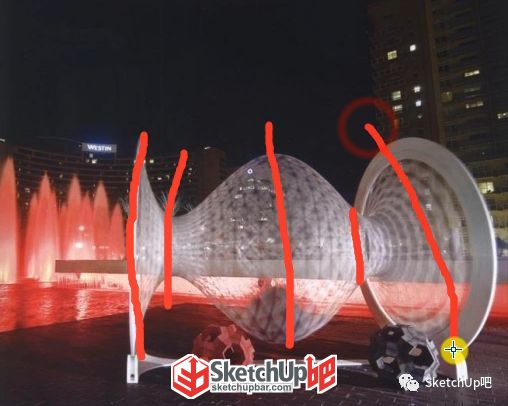

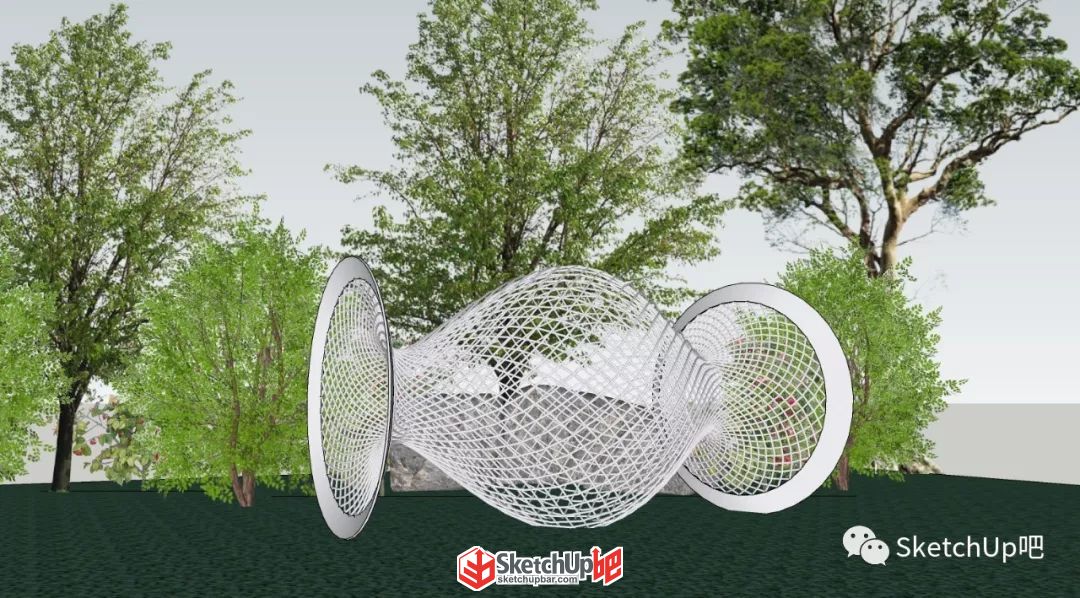

這期我們一起來看看 斜紋網格結構景觀小品建模 完整視頻 建模錄制：SketchUp吧-瞬息千里 具體步驟 1、對參考圖片進行分析，構想出建模思路。

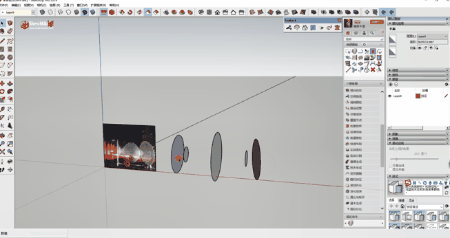

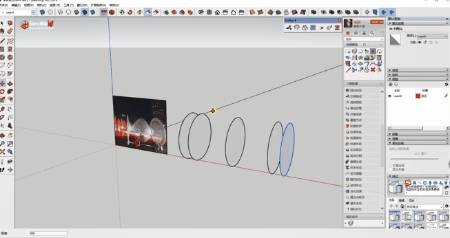

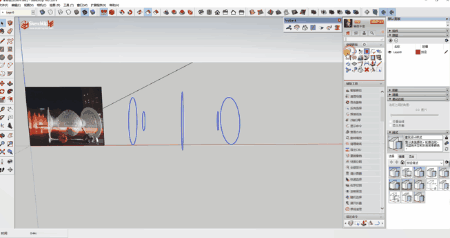

2、根據圖片繪制5個圓，對其進行相應的空間位置與角度調整。
3、將圓的面刪除，選中所有的線框使用插件：曲線放樣（SUAPP編號427）進行放樣。
4、選取放樣曲面對角斜線： 方法一：將曲面反柔化，使用插件：路徑選擇（SUAPP編號236）一根一根的將斜線選中后群組復制出來。

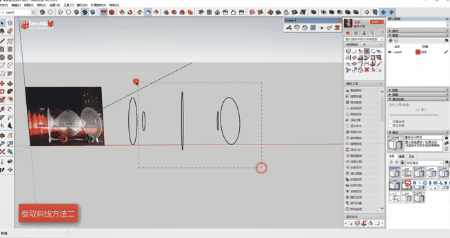

方法二：首先放樣出橫縱線剪切待用。
再次使用曲線放樣生成曲面、將剪切的橫縱線原位粘貼，炸開群組。

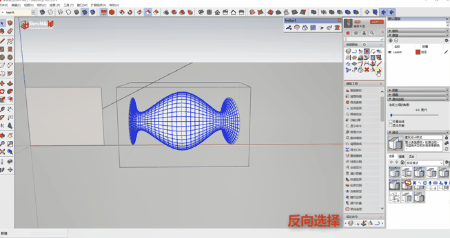

全選使用插件：反向選擇（SUAPP編號40）后將斜線群組復制出來。

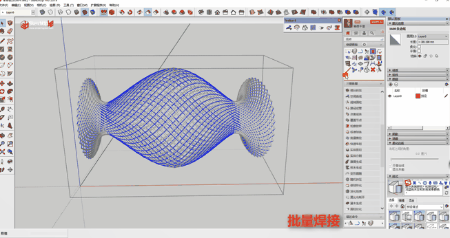

5、將提取出來的斜線使用插件：線轉圓柱（SUAPP編號148）轉化為圓柱。 溫馨提示為了軟件的計算運行速度可先全選斜線使用插件：批量焊接（SUAPP編號408）進行線條焊接后再使用線轉圓柱。

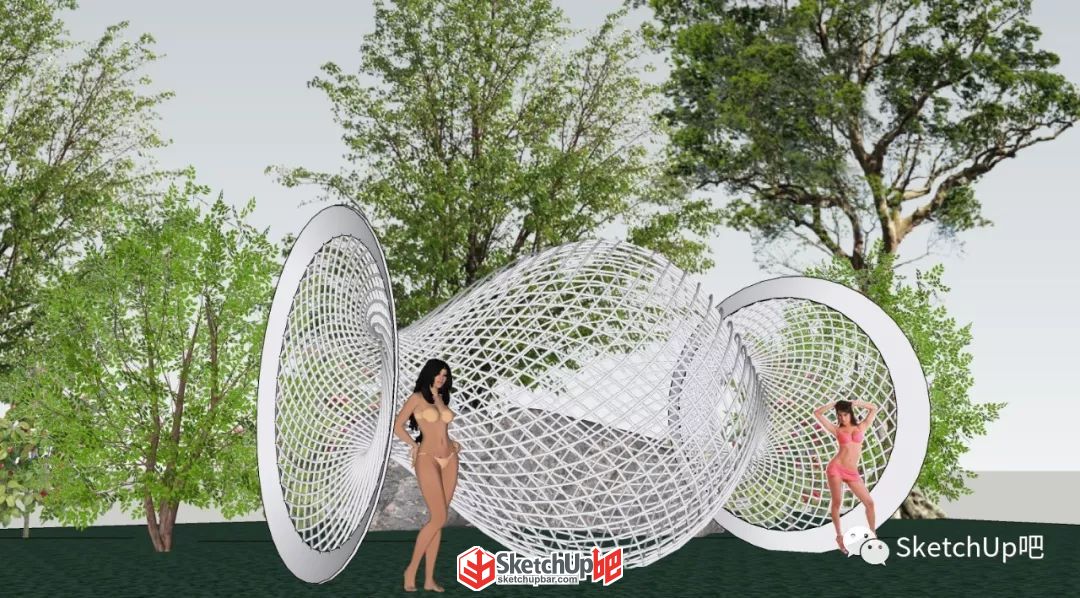

6、最后在添加個材質、場景就繪制完成了，是不是很簡單呢？對于選取放樣曲面斜線您還有其它簡便方法嗎？歡迎在評論區留言討論。
使用插件 曲線放樣（SUAPP編號427） 路徑選擇（SUAPP編號236） 反向選擇（SUAPP編號40） 線轉圓柱（SUAPP編號148） 批量焊接（SUAPP編號408） 如果你有好的建模思路 歡迎向我們投稿 【SketchUp相關軟件下載】 http://www.mgcxq.cn/download
