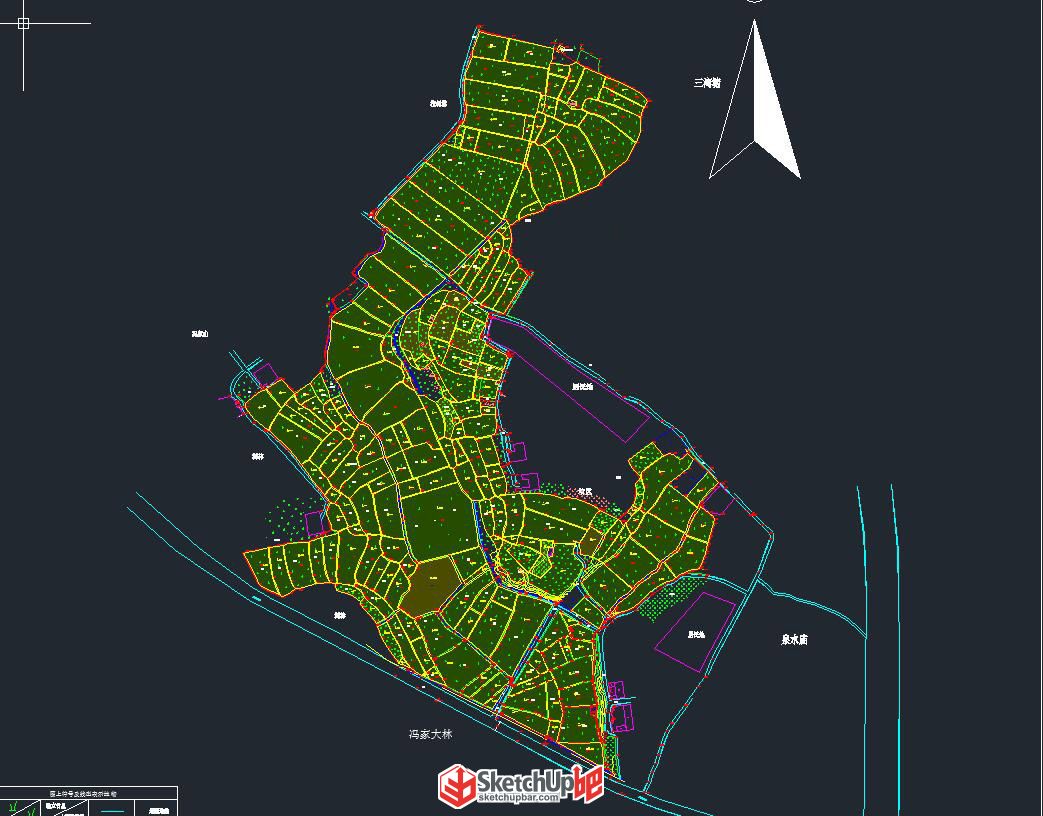

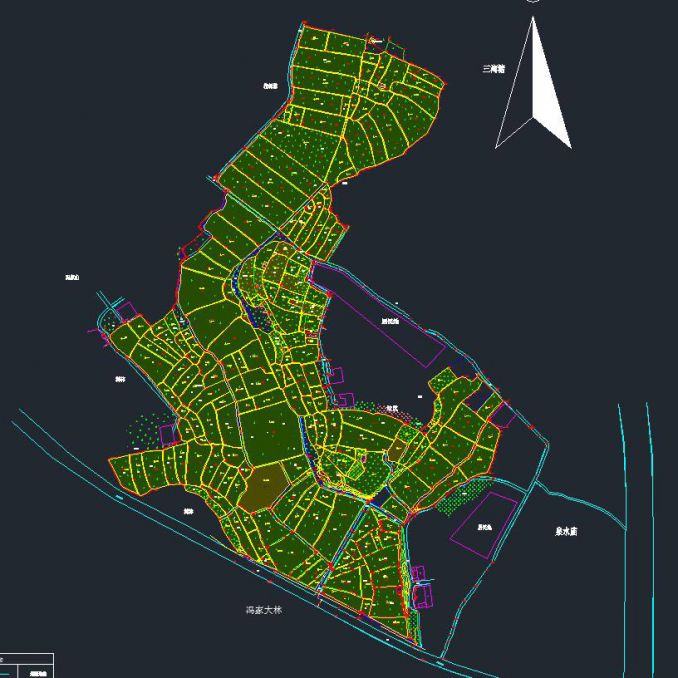

| 文：蛤蜊 本文發布于微信公眾號SketchUpBar 鏈接：https://mp.weixin.qq.com 今天給大家分享的是用Rhino（犀牛）根據高程點生成地形。 感謝蛤蜊大神為大家?guī)?lái)的滿滿的干貨！ 1.打開繪制了的高程點CAD

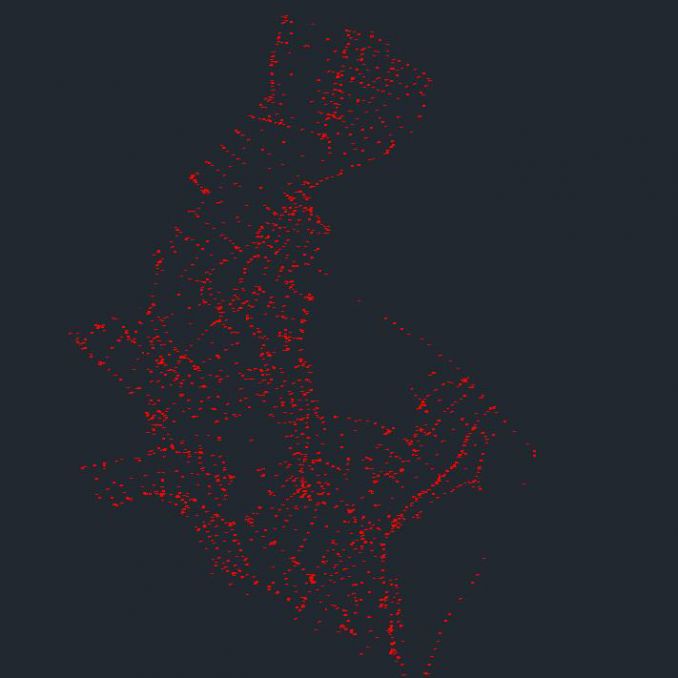

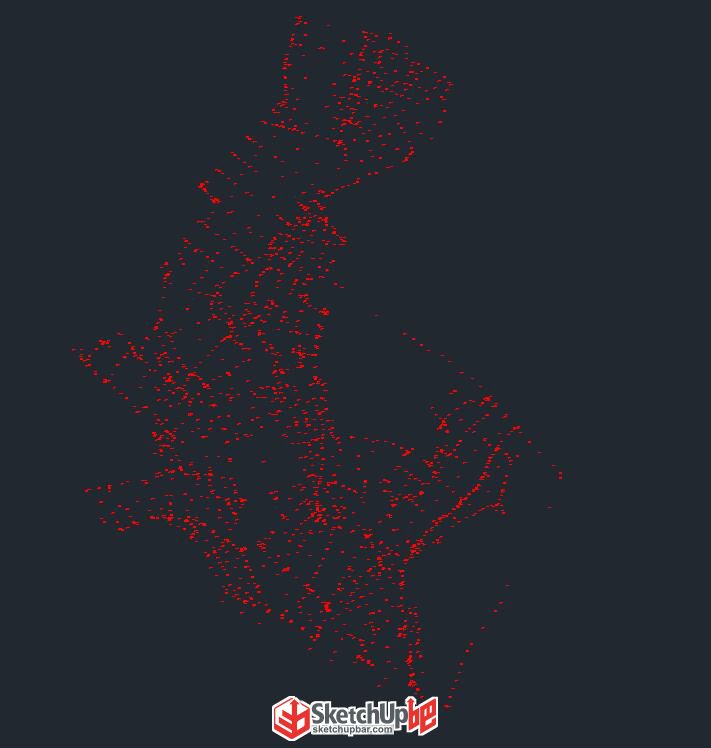

2.只顯示高程點圖層

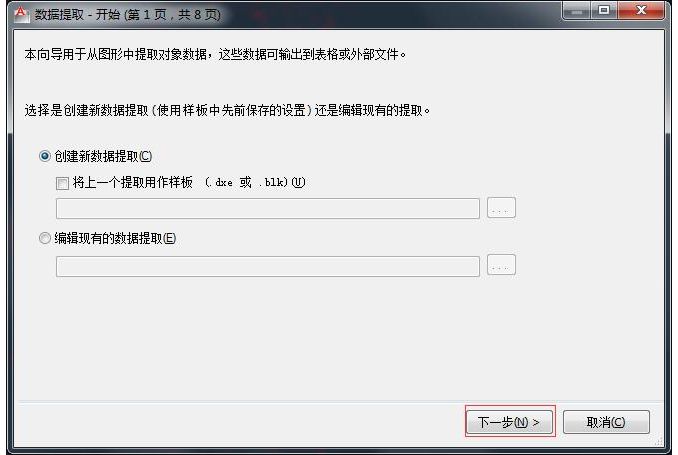

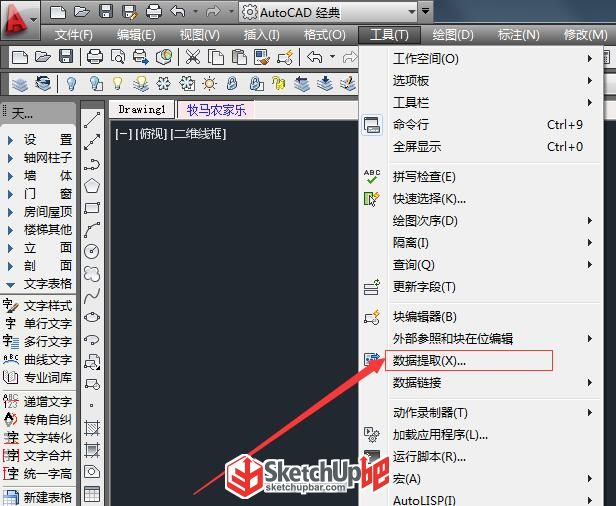

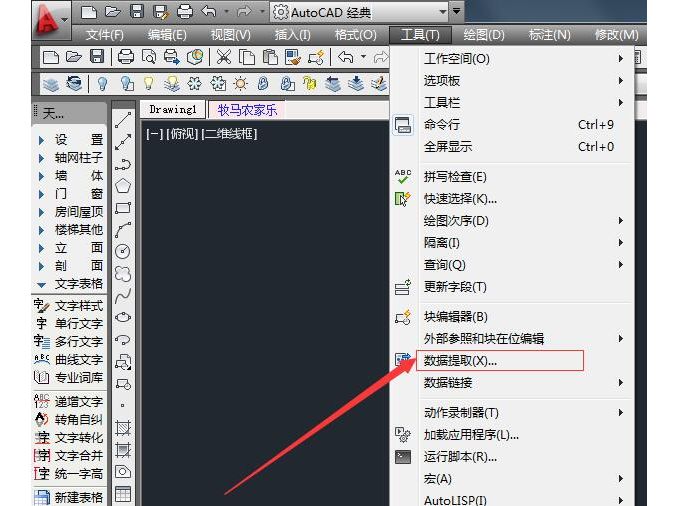

3.點擊“工具 - 數據提取”

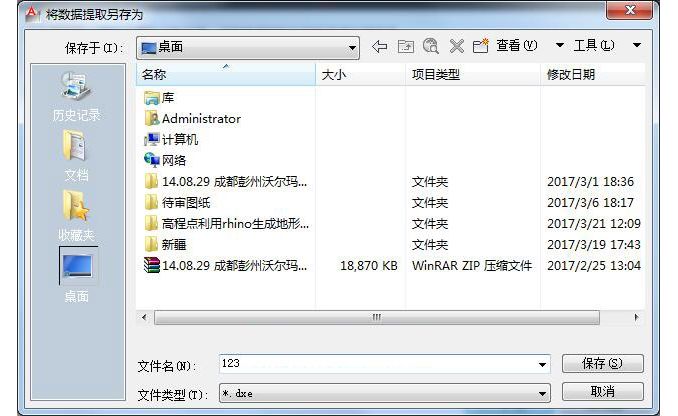

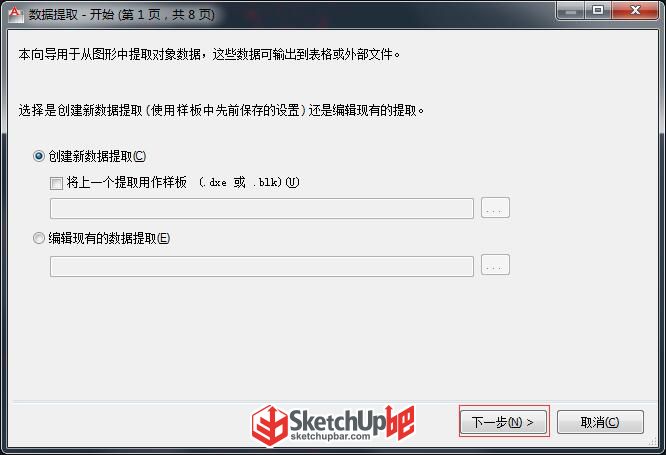

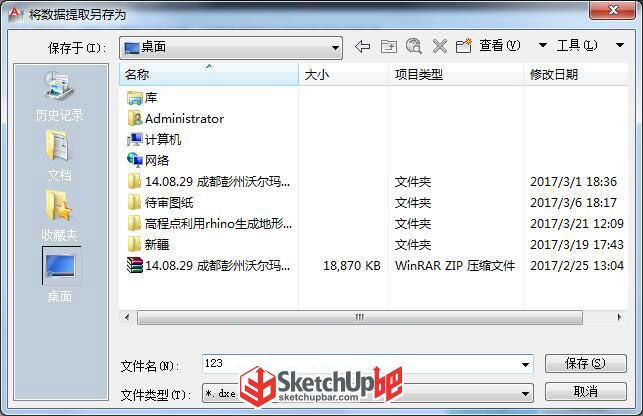

4.“下一步”后，任意取個文件名

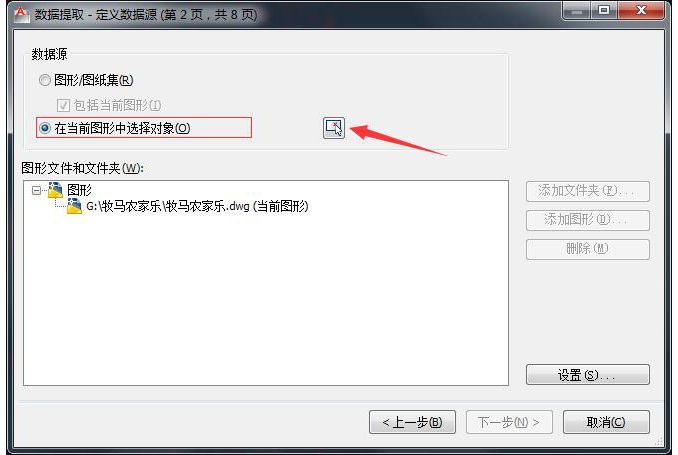

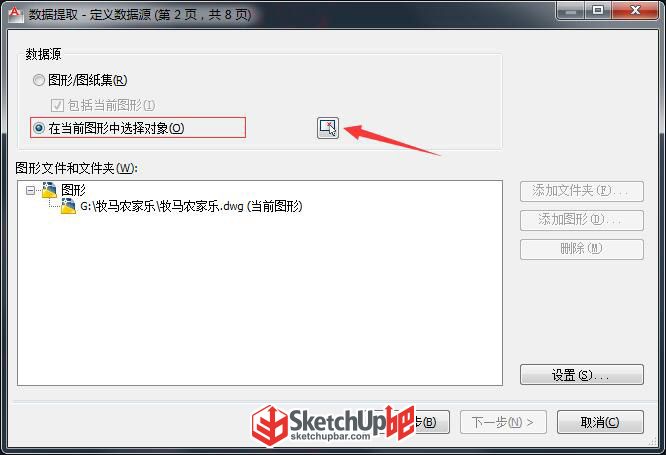

5.選擇出高程點

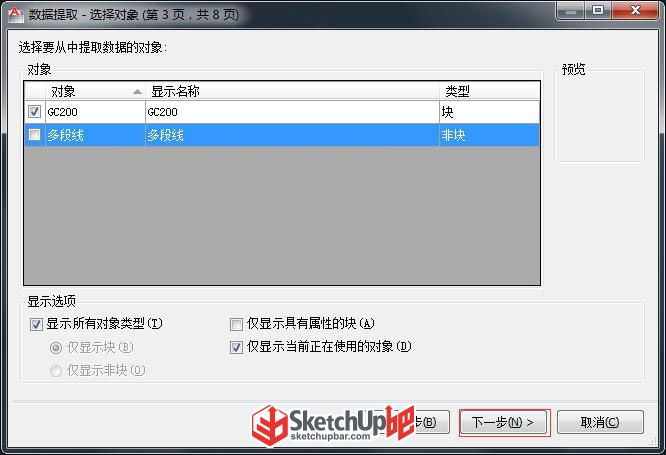

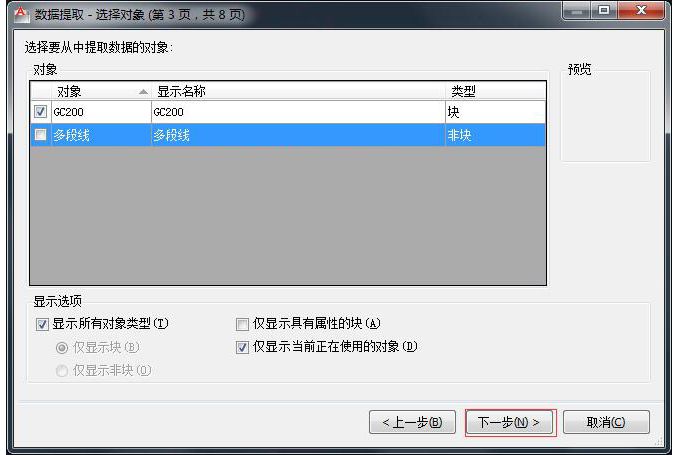

6.只保留高程點對象

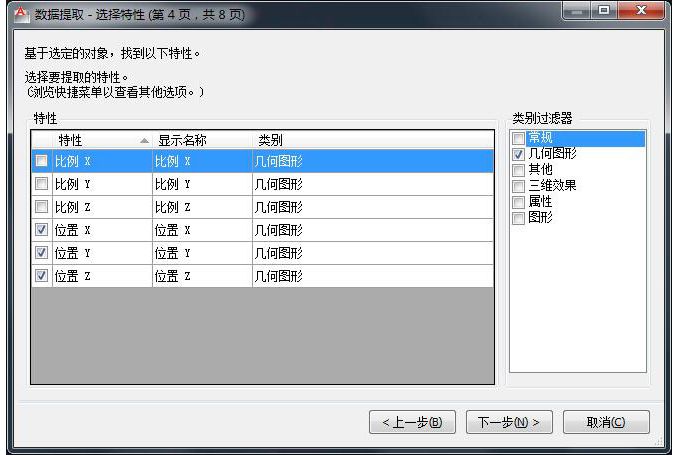

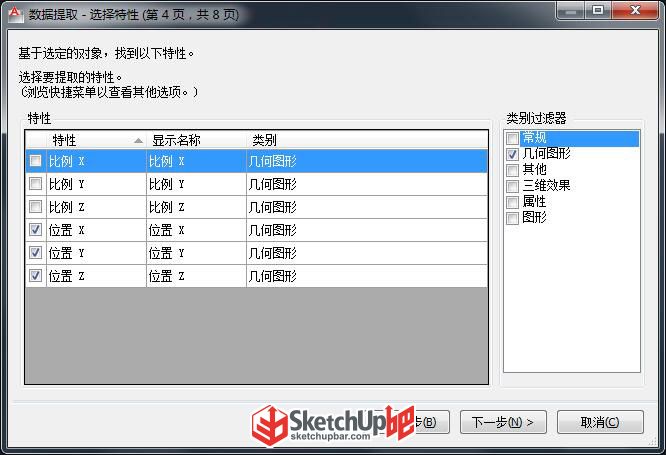

7.只保留幾何圖形的XYZ位置信息

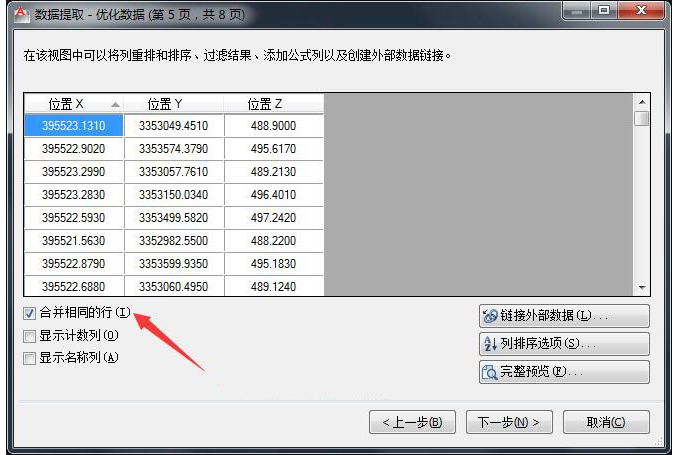

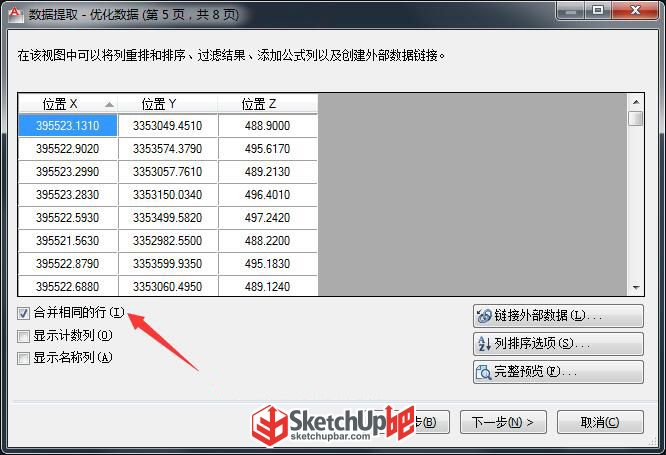

8.只保留該信息

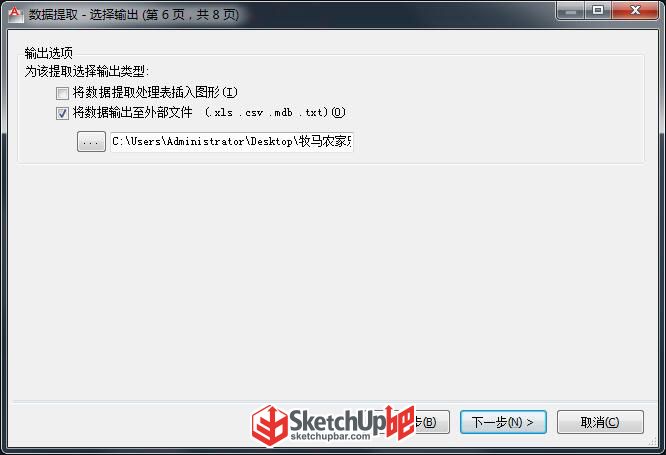

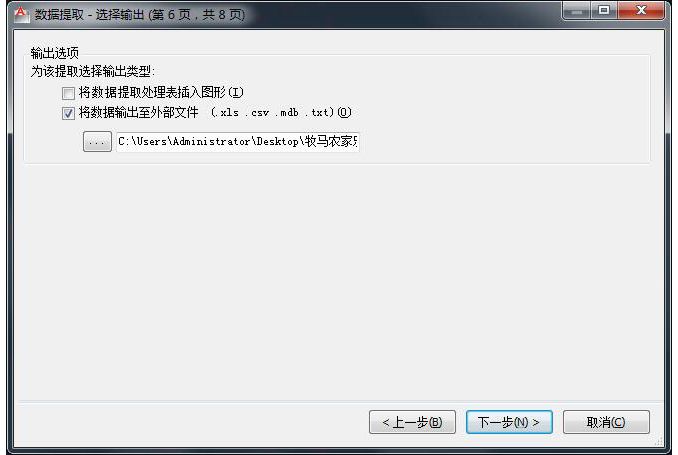

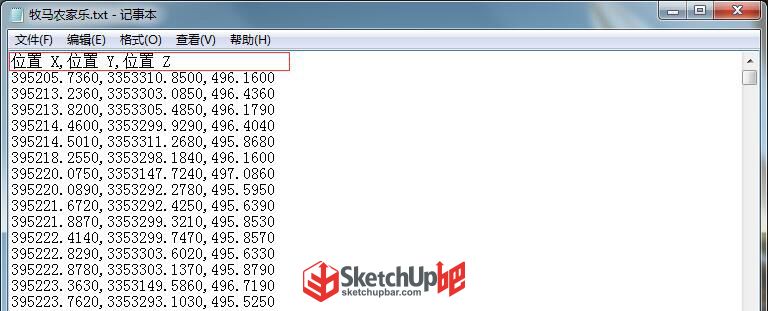

9.將文件導出為TXT

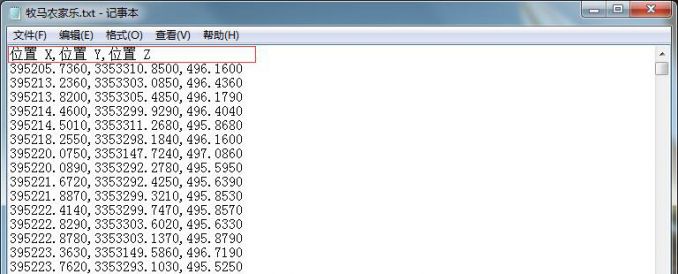

10.刪掉第一行

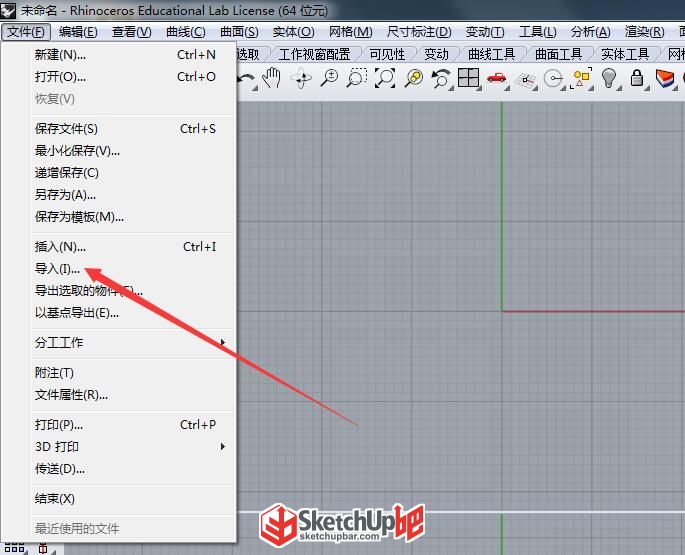

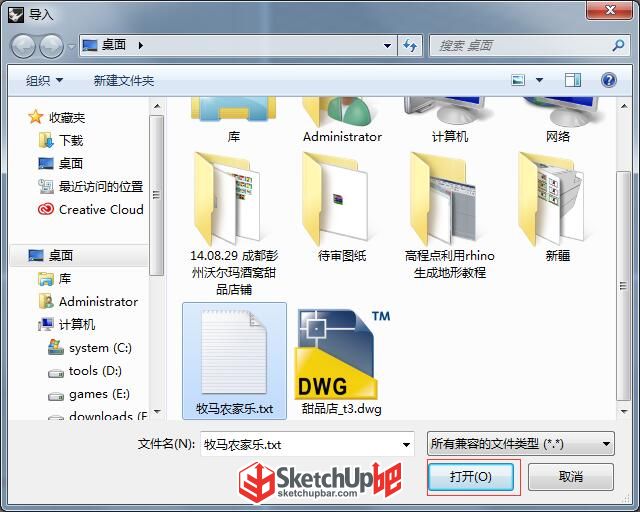

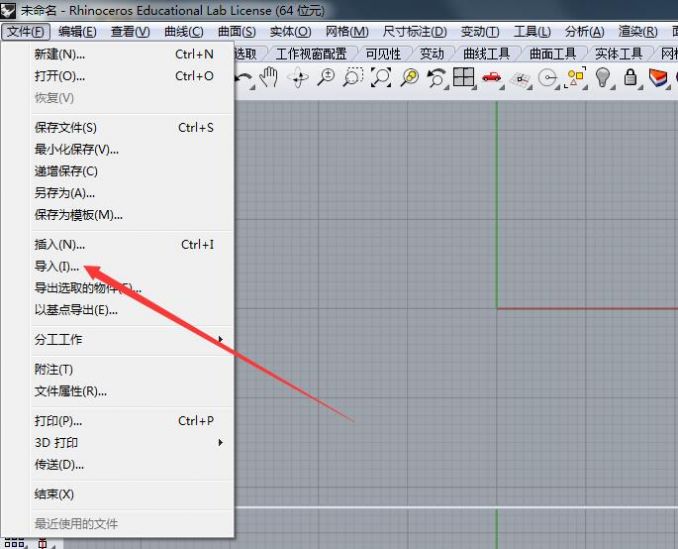

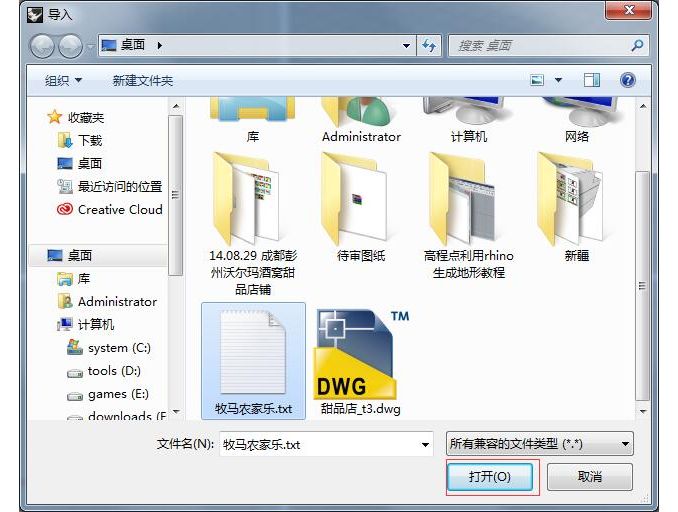

11.打開Rhino，點擊“文件 - 導入”

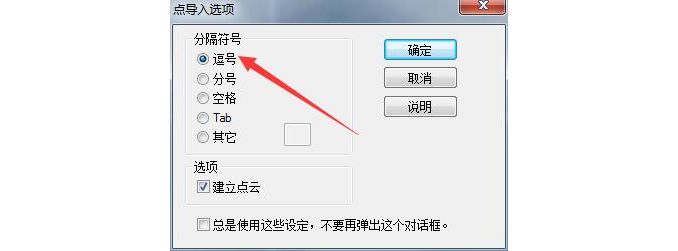

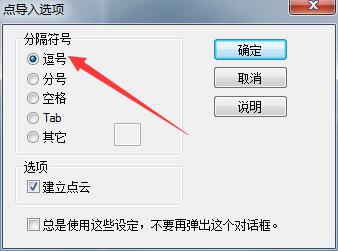

12.選擇“逗號”

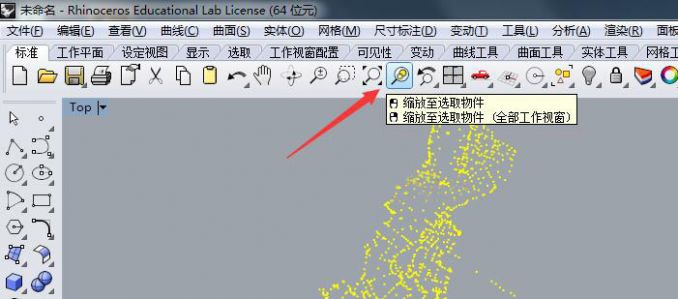

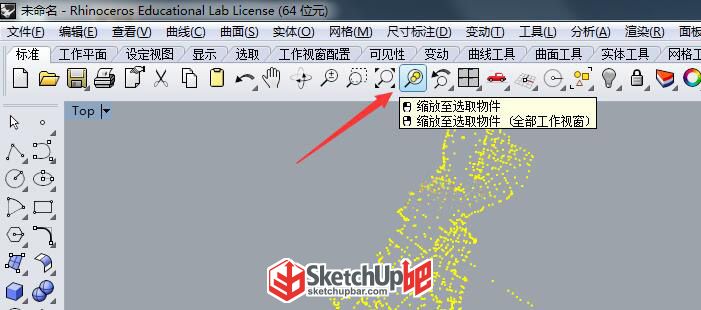

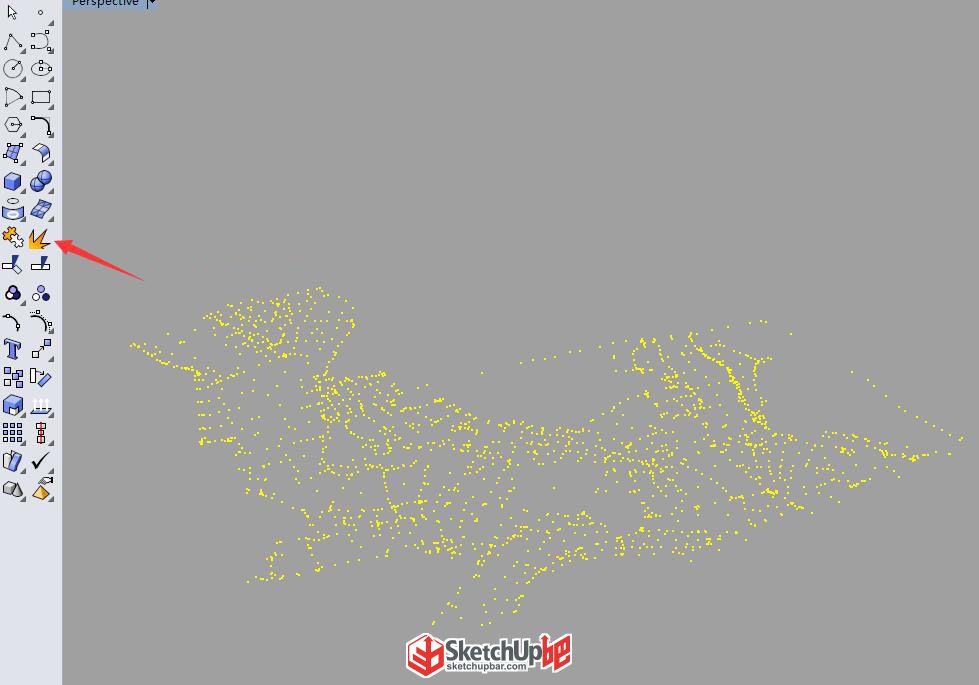

13.坐標沒歸零找不到對象的點此，可以看到由高程點形成的黃色“點云”

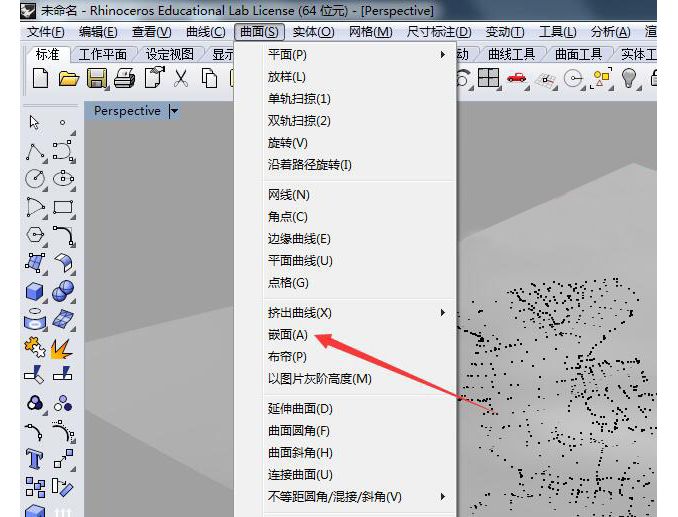

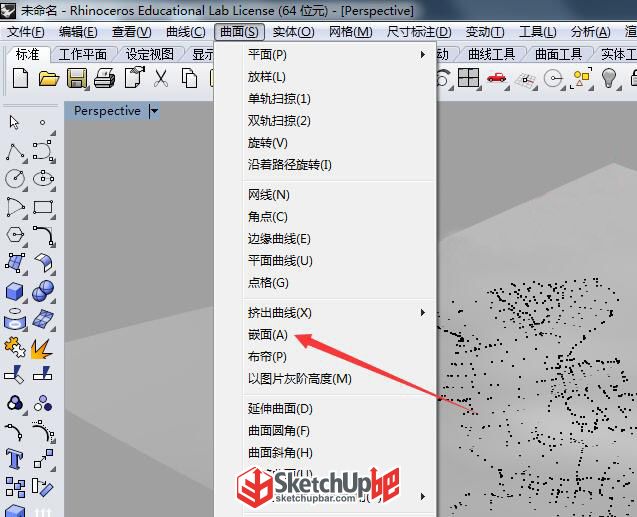

14.要得到簡易地形的，直接選取點云，點擊“曲面-嵌面”

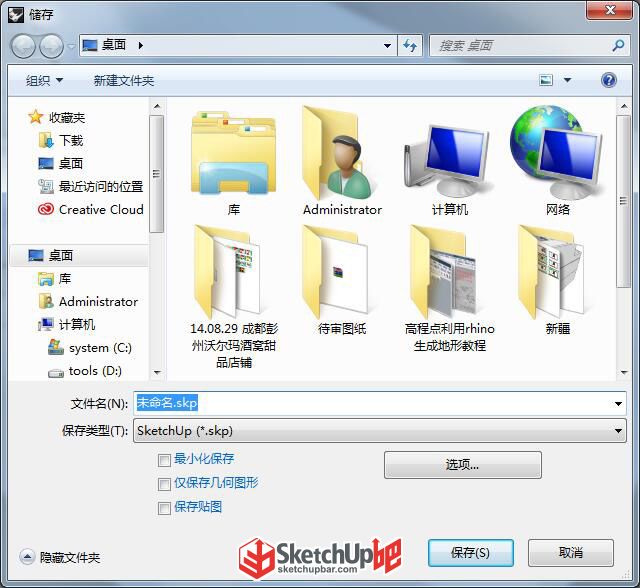

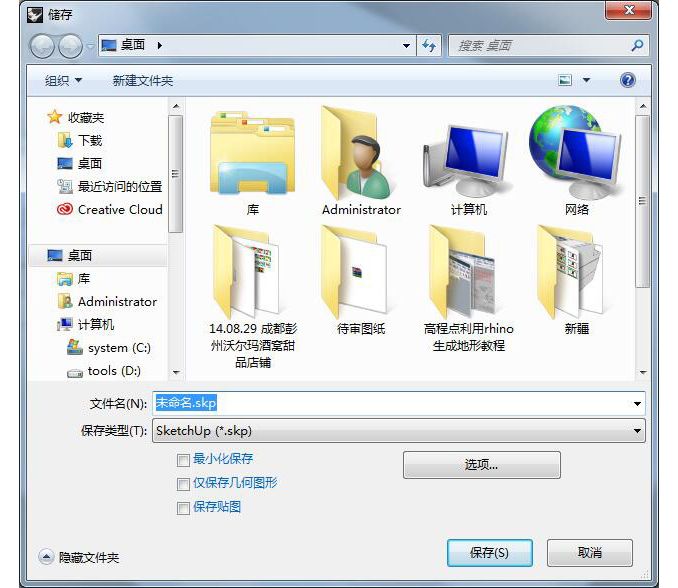

15.直接另存為SKP文件即可

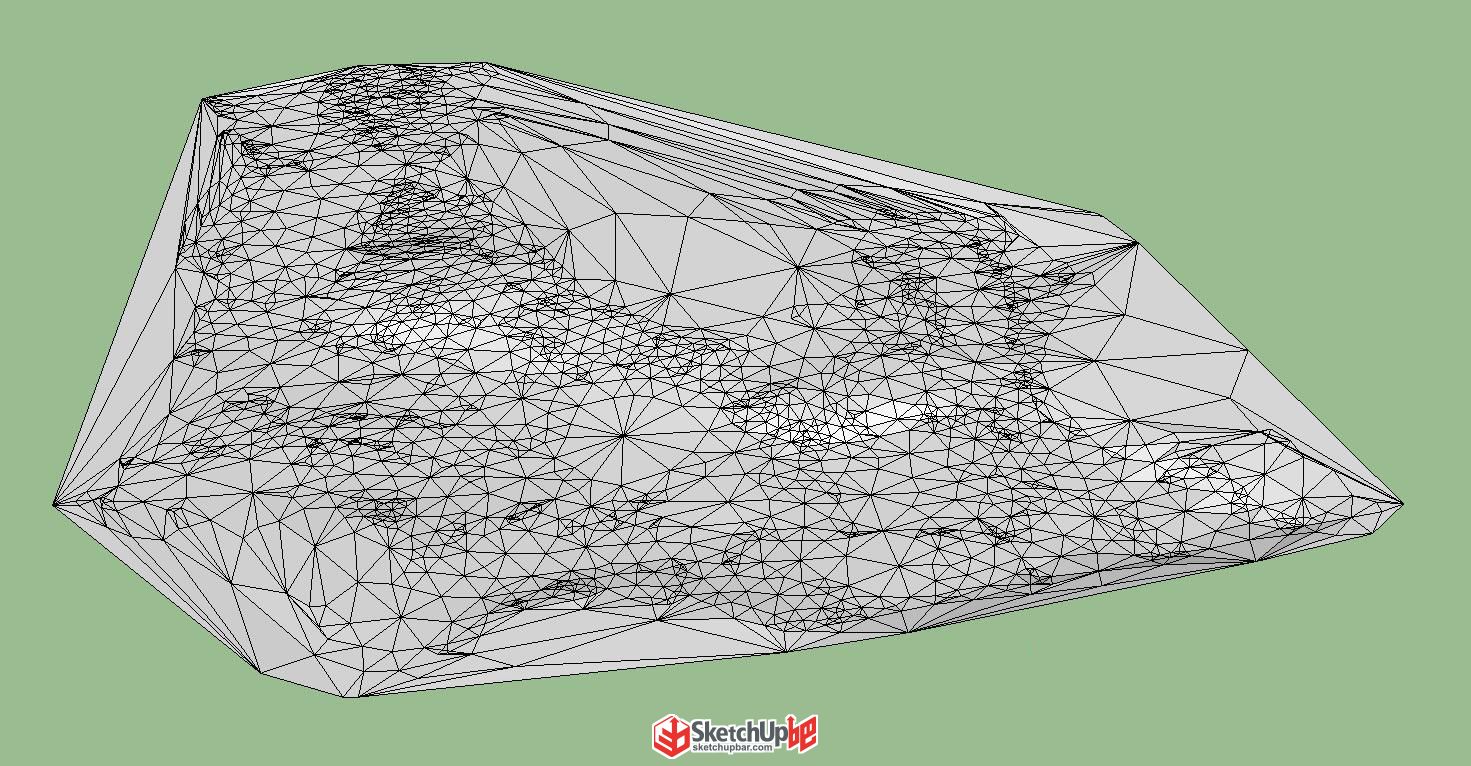

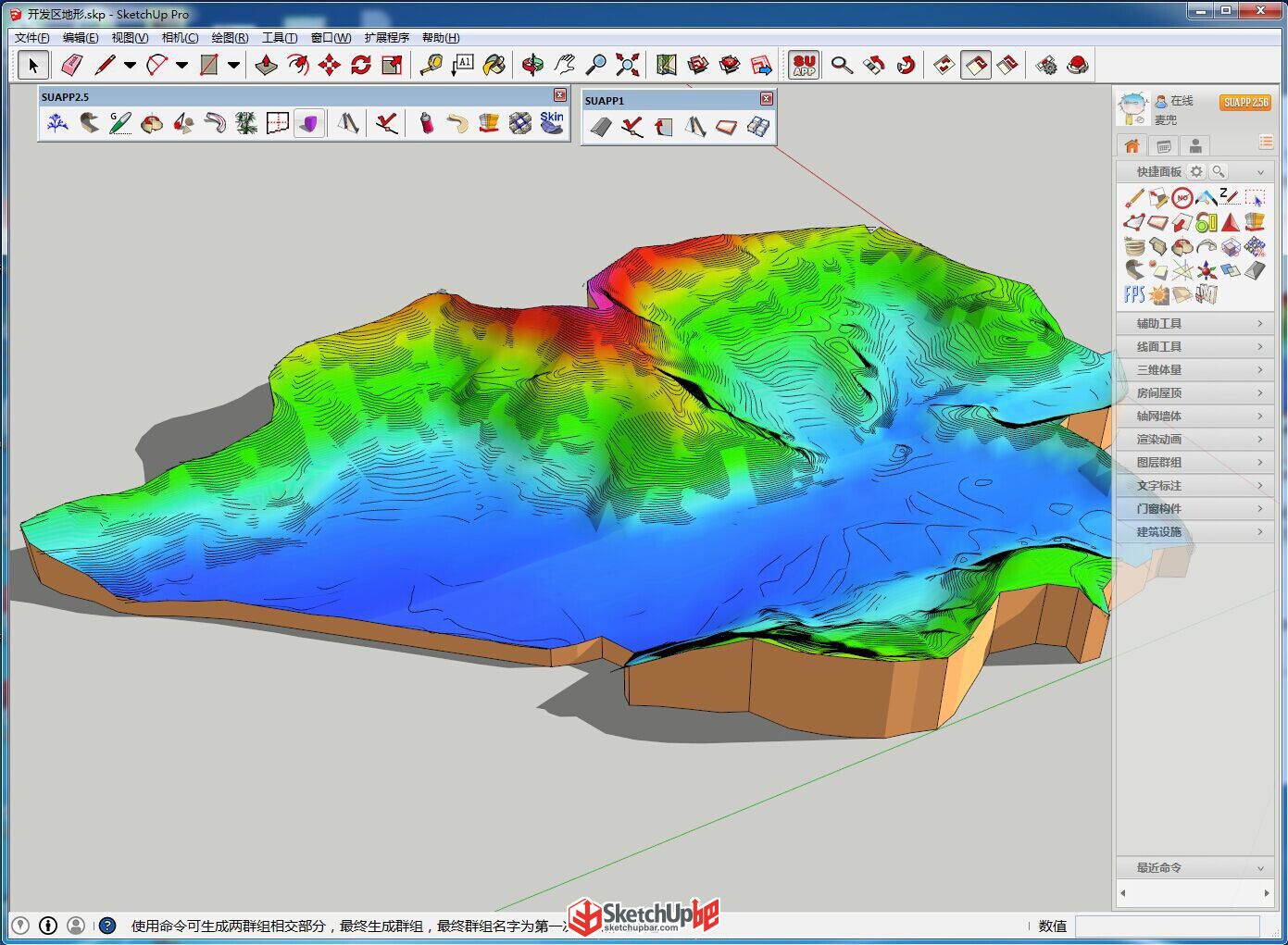

16.導入效果，已有基本形狀，如果對地形要求不高到此就算完成了
如果想要進一步優化地形，有兩種方法。 方法一： 如果你會GH，就繼續上文的步驟13進一步優化
1.先將點云炸開

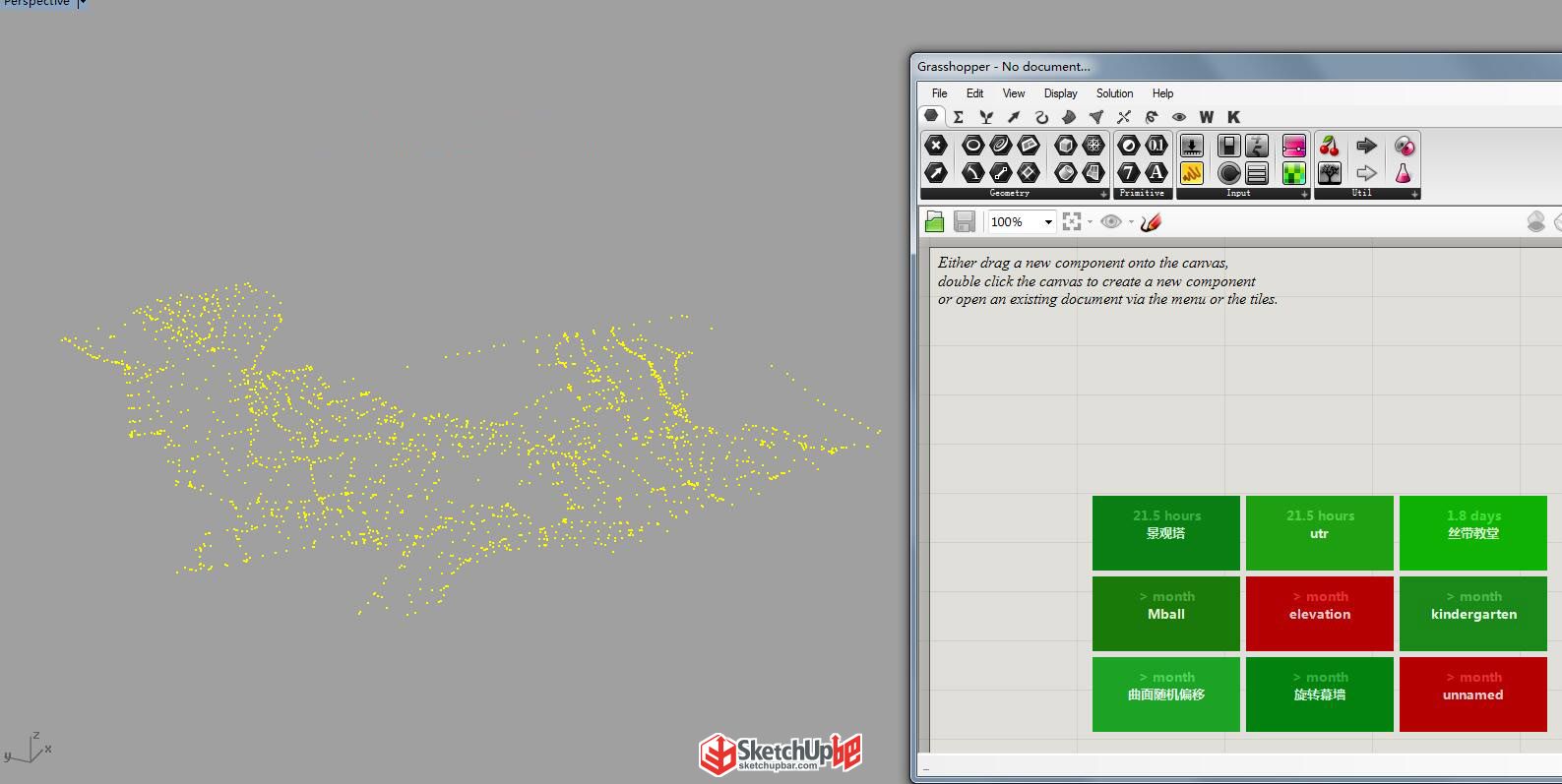

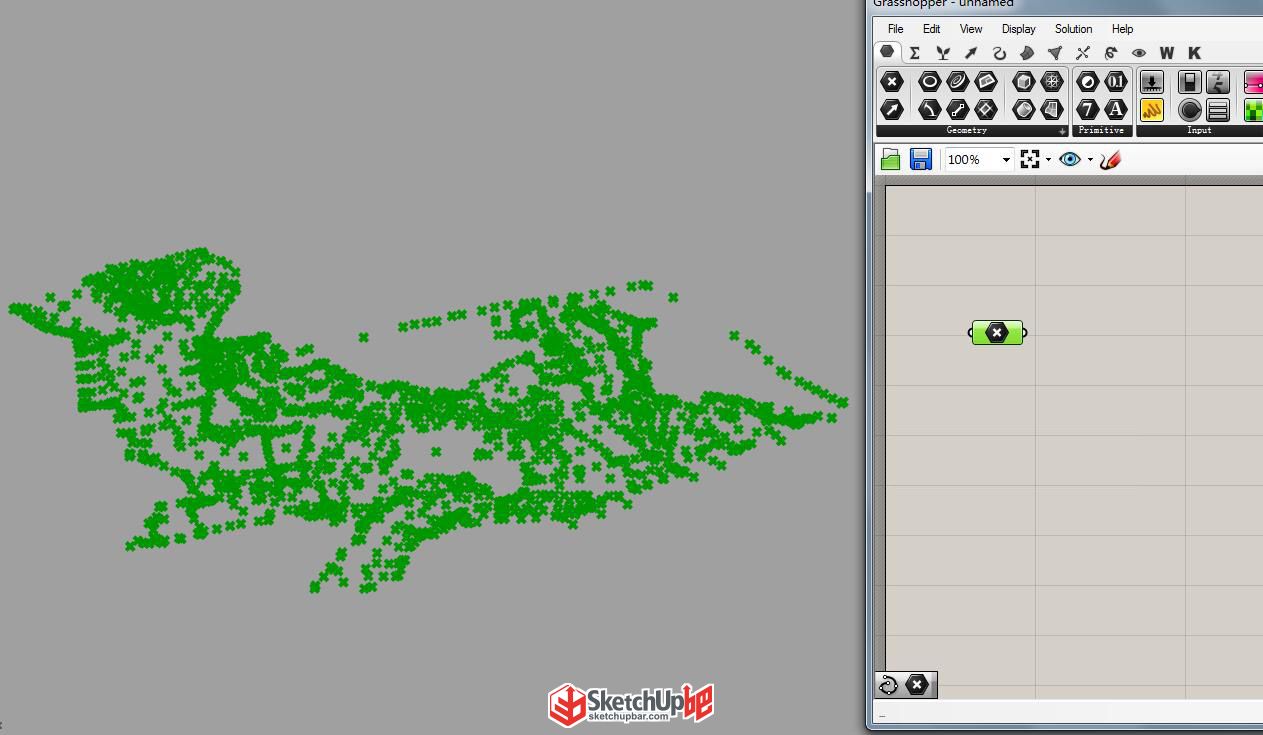

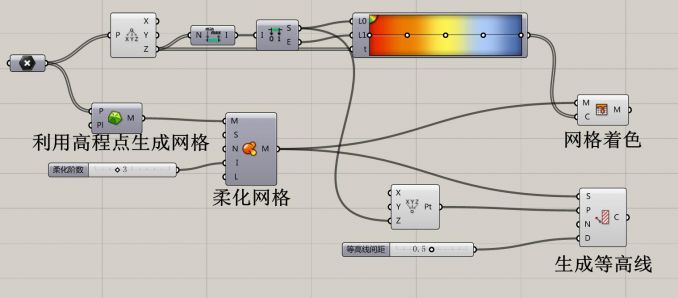

2.將點云拾取進GH

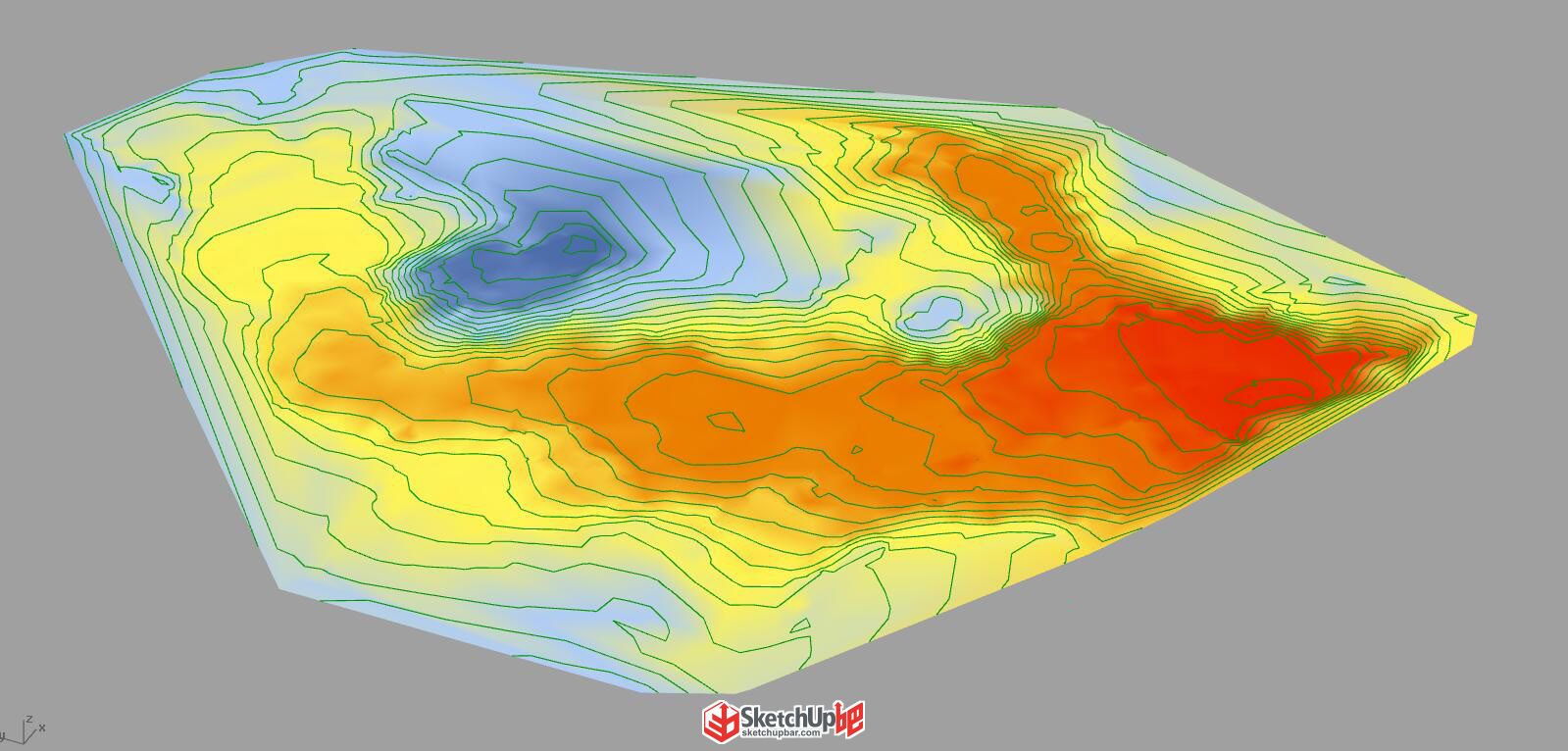

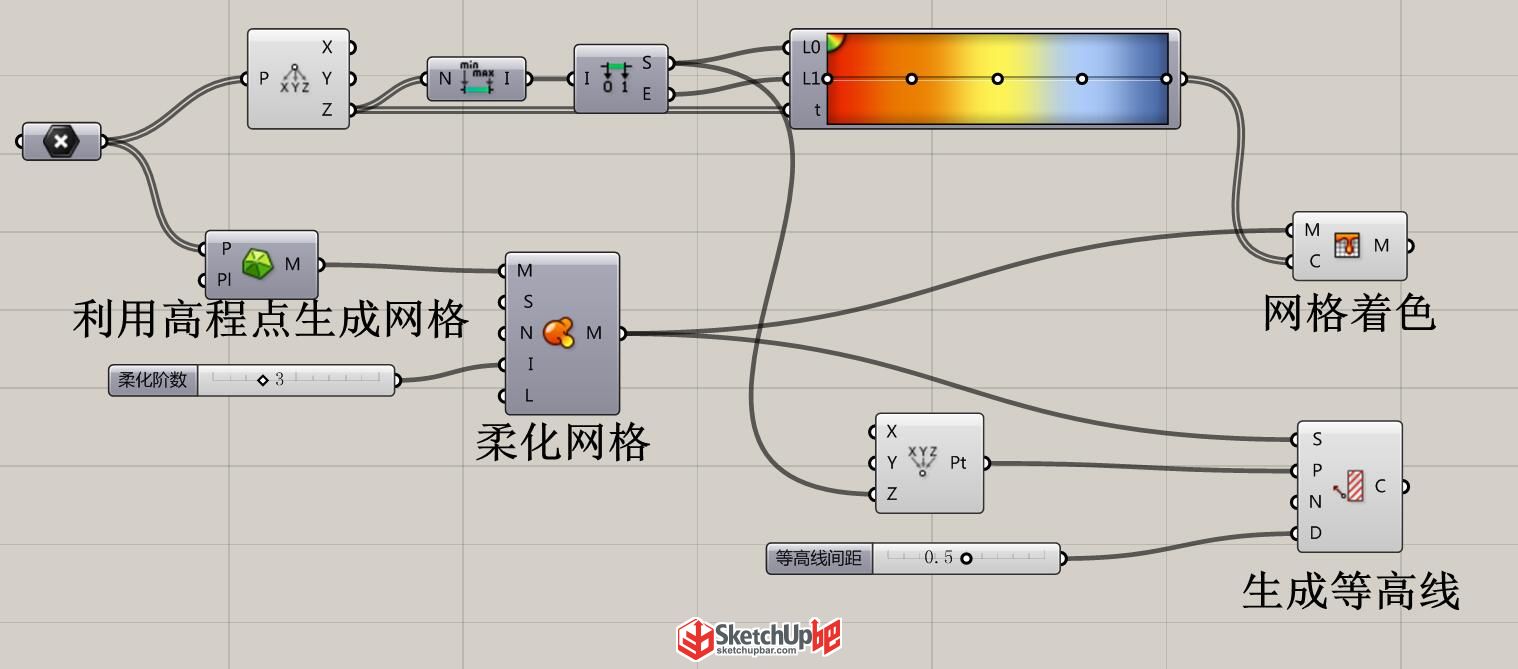

3.最終生成地形效果

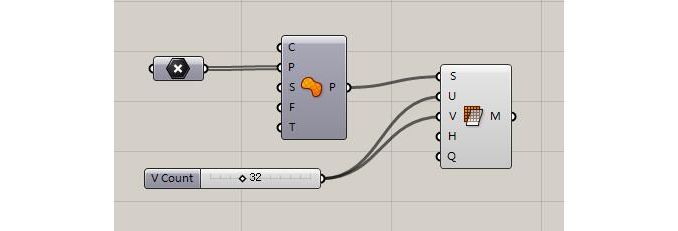

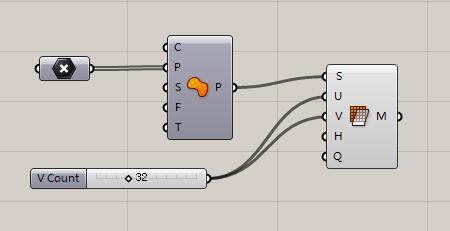

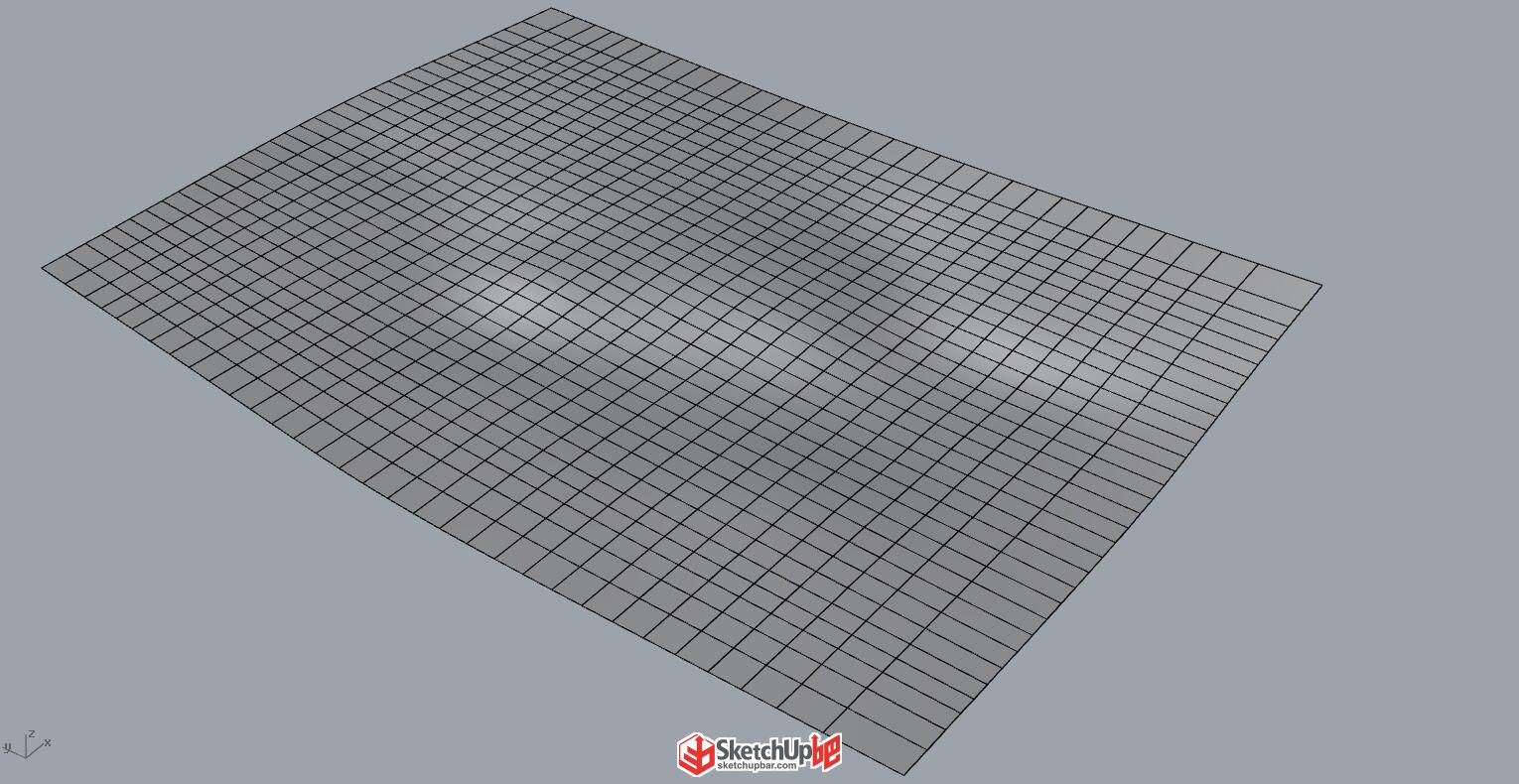

4.也可以重分曲面的UV得到比較規整的結構線
方法二： 利用等高線快速生成地形
|
