利用等高線在SketchUp中生成地形

2017-4-11 16:15| 發布者: 萬劍歸一| 查看: 48245| 評論: 361|原作者: 麥兜|來自: 微信公眾號SketchUpBar

摘要: 等高線一鍵變地形模型~

文：麥兜
本文發布于微信公眾號SketchUpBar
鏈接：https://mp.weixin.qq.com

今天給大家分享的是利用等高線在SketchUp中生成地形。
點擊“微信公眾號鏈接”可獲得教程所有步驟源文件

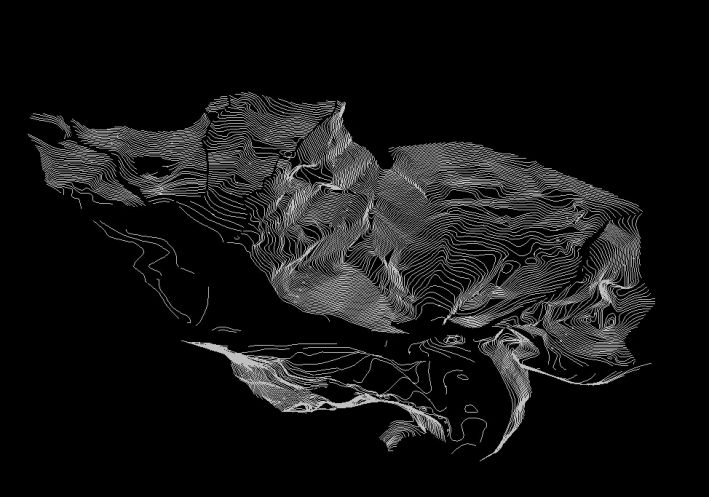

1、整理dwg文件，只保留帶有高程的等高線，附件為整理過后的dwg地形文件，帶高程。

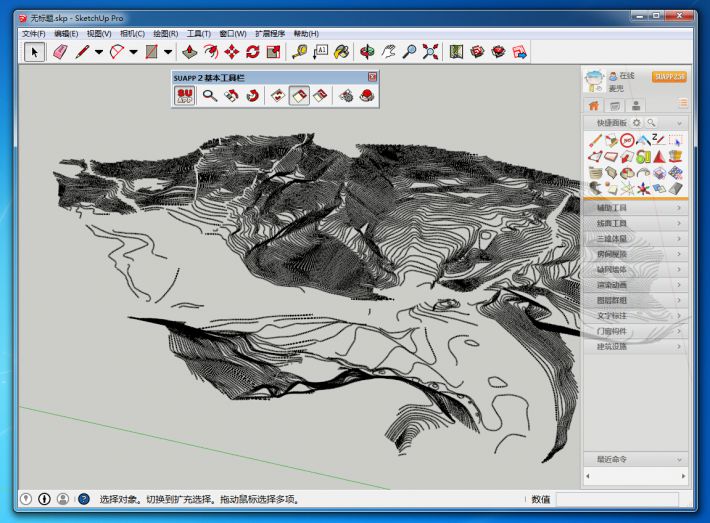

2、將dwg文件導入SketchUp。

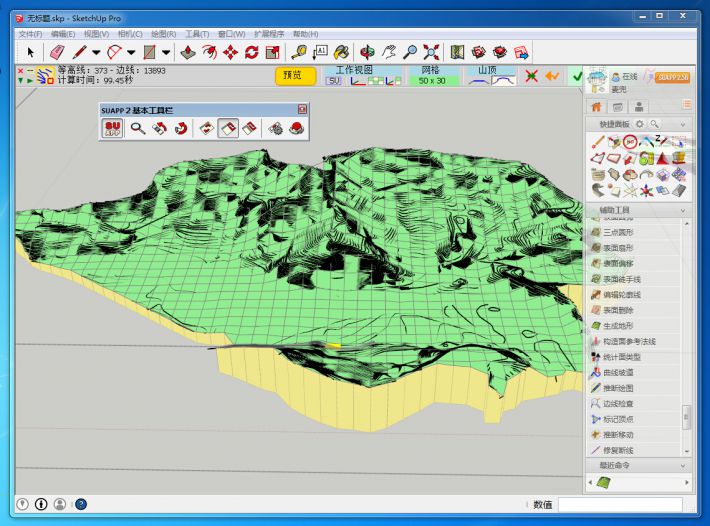

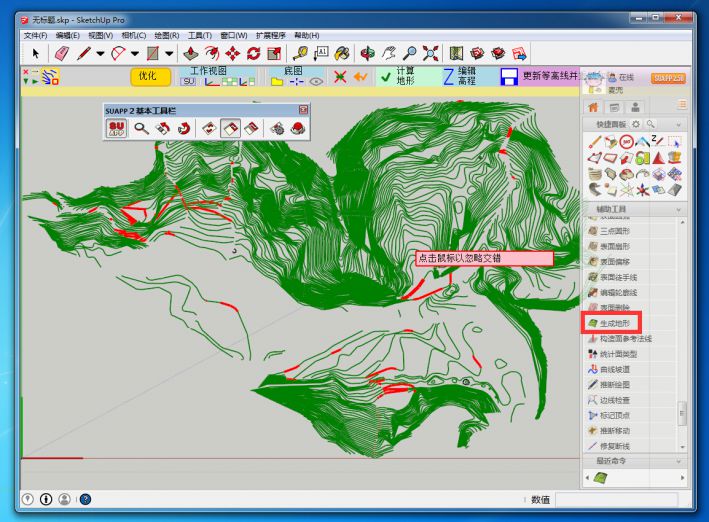

3、使用Fredo6插件集（SUAPP編號155）中的“地形工具”進行生成地形。生成地形方法點擊“微信公眾號鏈接”了解詳情。

4、給地形附上材質，按高程進行顏色漸變，更加直觀，完成。貼圖方法點擊“微信公眾號鏈接”了解更多。

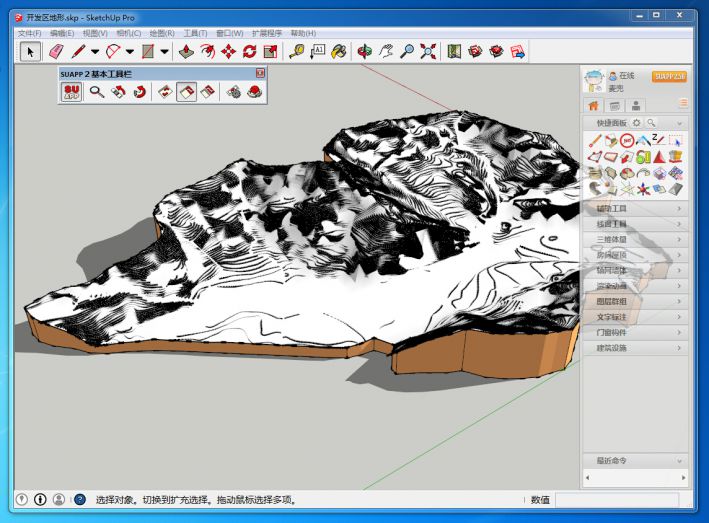

刪掉等高線后效果：

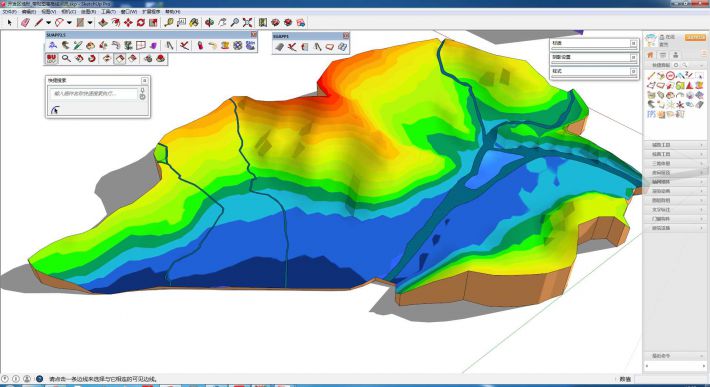

作業：加了每5米高一個的色彩等高線，同學們可以思考下如何做的。

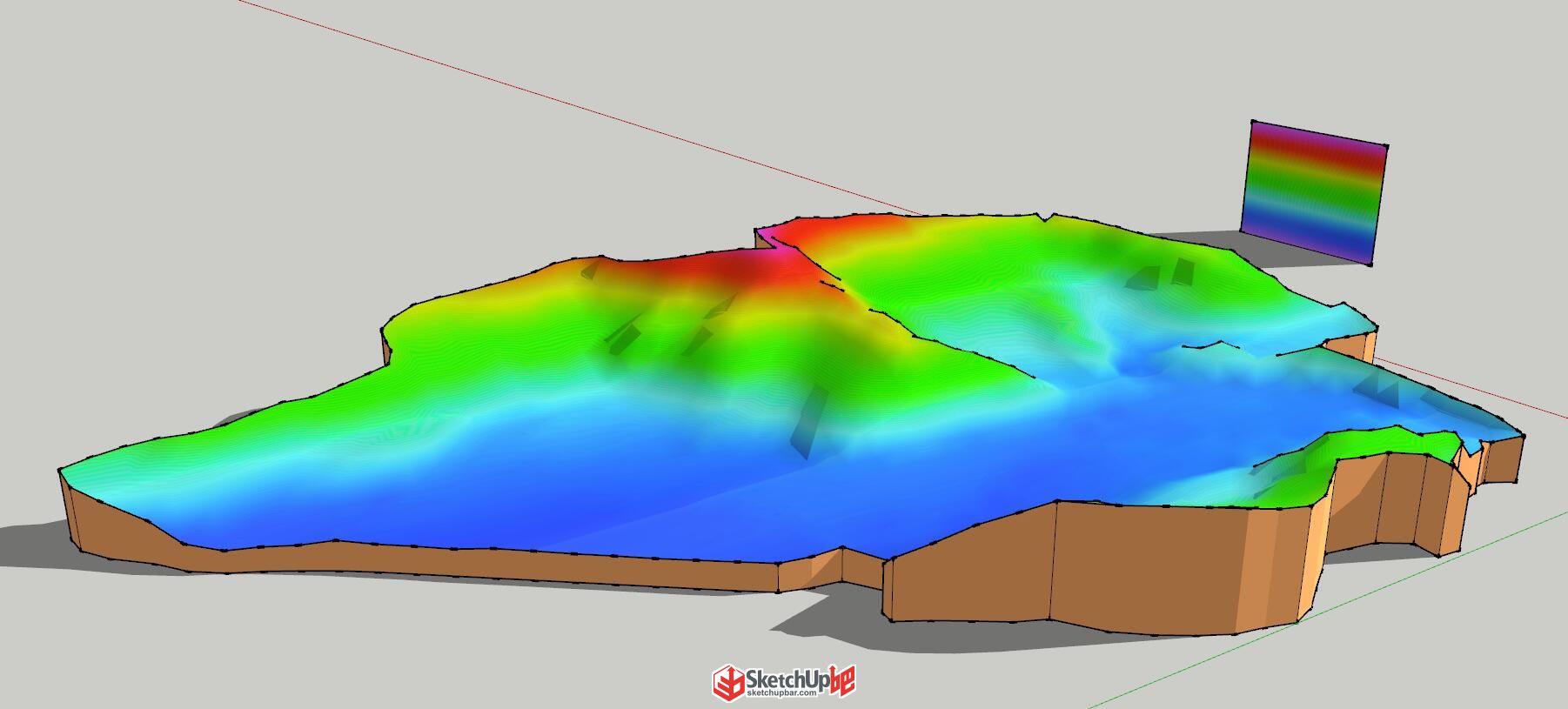

地形最低點到最高點一共85米，用PS做一個17色漸變色貼圖，導入SketchUp后將這個貼圖的高度縮放到85米高（17x5=85），吸取這個貼圖并給地形附材質，就是一個每隔5米完美的色彩等高線了。
