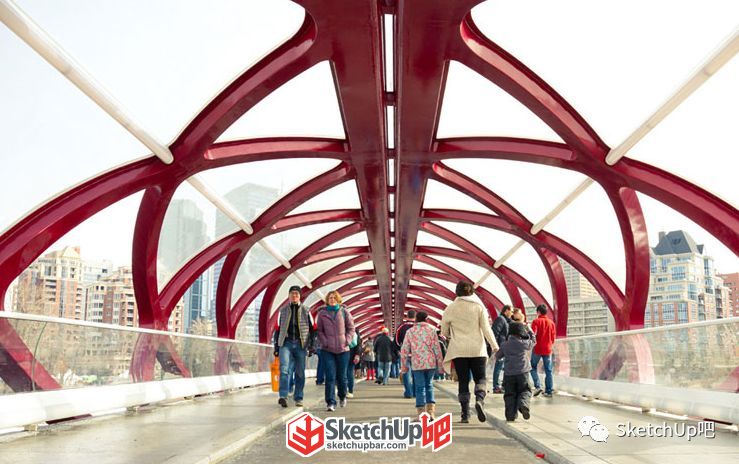

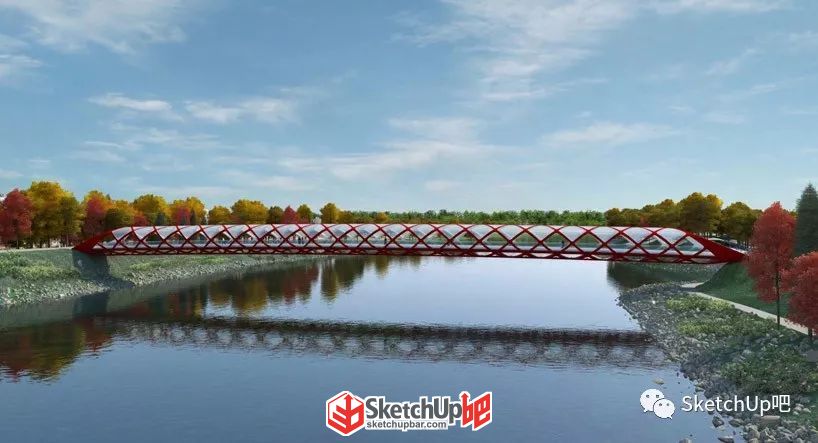

和平橋位于加拿大卡爾加里市的弓河上，由西班牙的建筑師設計。由于當?shù)卣蟛荒茉诤永锎驑?，因此該橋采用的是單跨螺旋結構，外部全部用玻璃包裹。這座橋被很多網友戲稱是全世界最“敗家”的橋，它雖然只有126米，卻耗費了將近2500萬美元，近1.5億元人民幣。它從2009年一直建到了2012年才開放，整整用了3年的時間才把這座世界工程奇跡完成。
圖片來自網絡，侵刪 建模之前我們先來分析一下，我們先將整座橋劃分為左右完全對稱的兩部分，這樣我們就只需要做一半，然后鏡像復制就可以了。

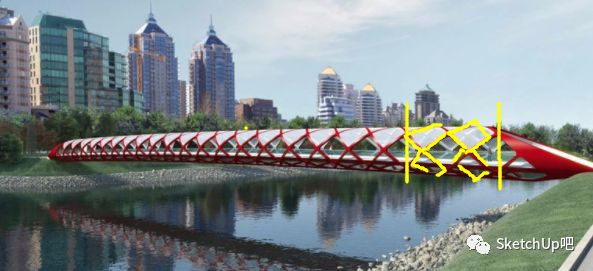

圖片來自網絡，侵刪 再看看橋身，實則也是由一塊一塊整齊排列的彎曲的菱形構成的，我們可以取一個標準段，做好之后復制出相應的數量即可。橋頭橋尾做一個就可以了，另一個鏡像復制。
圖片來自網絡，侵刪 這里我們?nèi)∪缦聢D所示的部分為橋身的標準段，這樣可以快速畫出頂部中間的三角形玻璃，當然也可以只留圖示的標準段的一半，這個地方?jīng)]有強制要求。
好了 接下來是建模時間 端好小板凳 咱們開始吧 文末觀看完整建模視頻

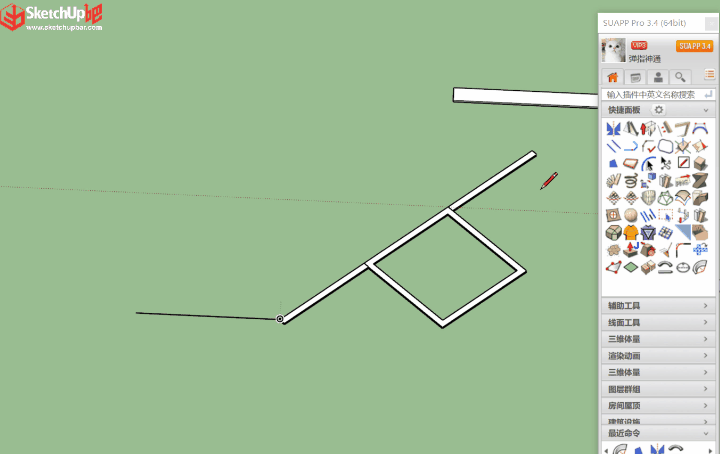

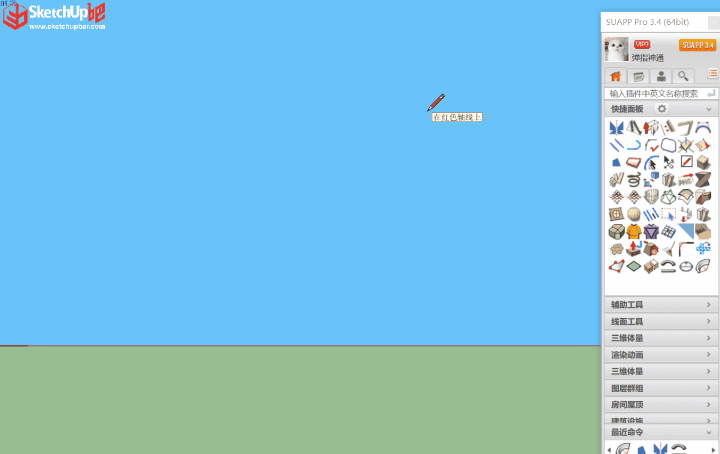

繪制截面，使用路徑跟隨得到菱形框架，之后創建為組件，即可得到菱形組件。
將菱形組件按照規律擺放好，繪制頂部的橫梁，并橫向復制一個。

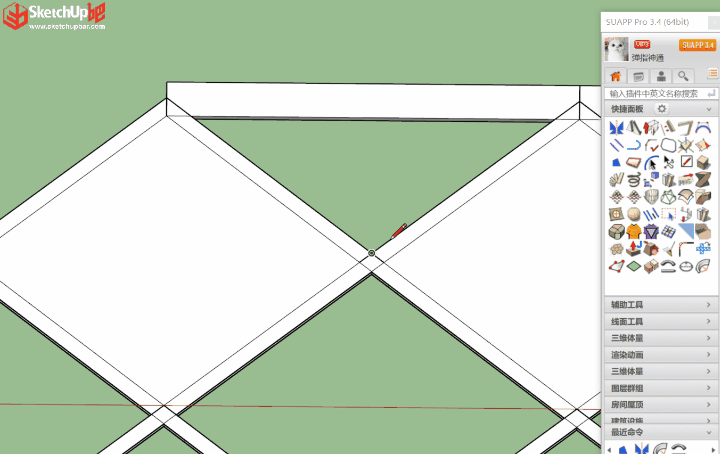

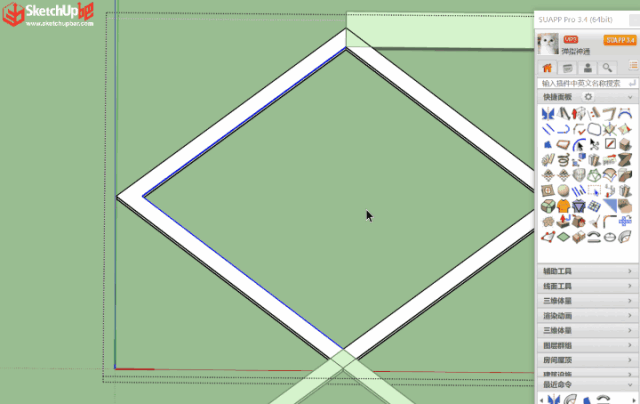

選取上半部的兩個菱形組件，右鍵設為唯一，進入組件選擇內部四條邊線，使用【封面工具】（SUAPP編號413）進行封面，得到玻璃面。
使用鉛筆工具將上半部?jī)蓚€(gè)菱形中間的三角形玻璃繪制出來，創建成組件，并復制一個出來。這樣，橋身的標準段就繪制好了。

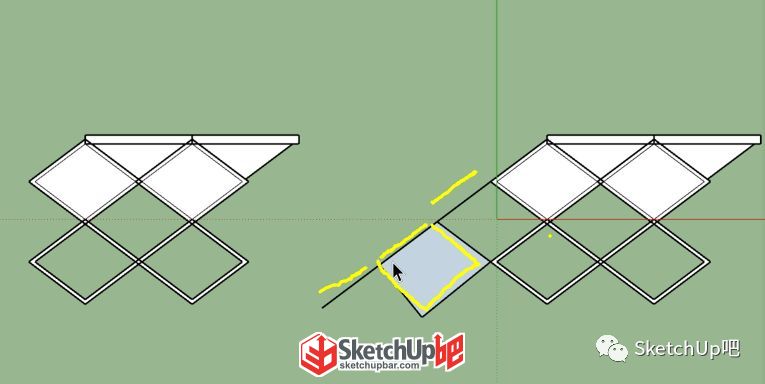

接下來制作橋頭，通過下圖的分析可以看出橋頭部分只需要在橋身標準段的基礎上進行一些修改即可。這里我們需要保留一個完整的菱形，加上兩邊的直線結構。

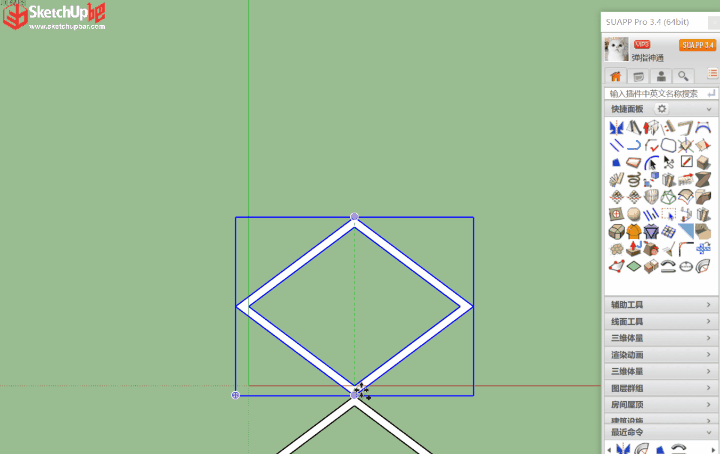

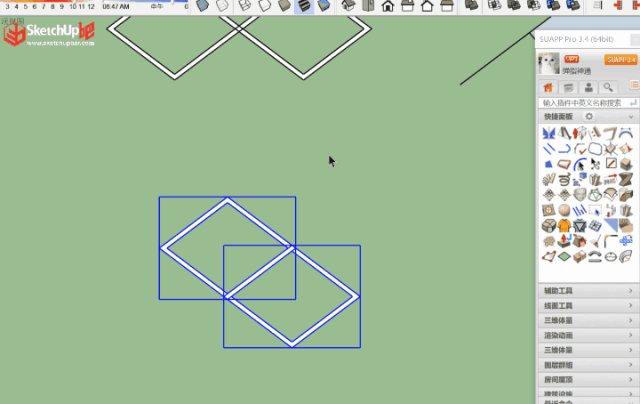

復制兩個菱形組件，使其相交，然后使用實體工具里的相交功能，得到相交的部分，這樣一條直線結構線就做好了。

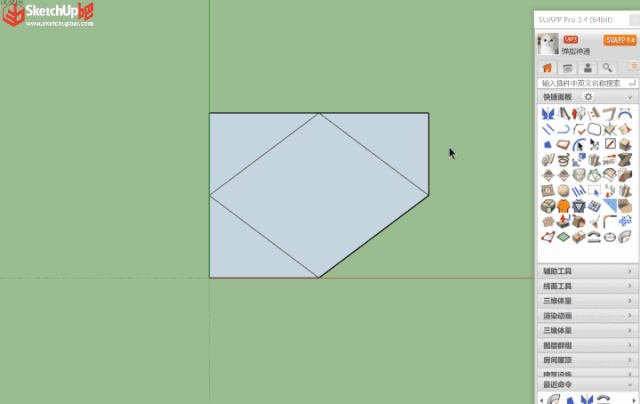

然后使用鉛筆工具將橋頭缺失的部分繪制出來，推拉出厚度成組件。這樣便得到了橋頭橋尾的標準段。

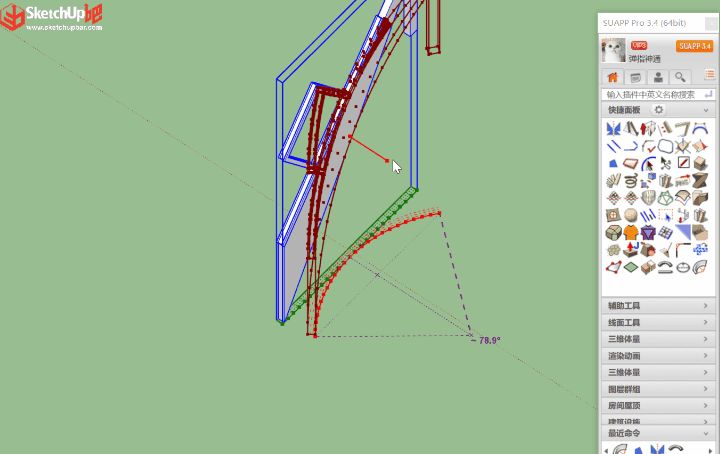

將橋身標準段成組件，設置好坐標軸，使用【真實彎曲】插件（SUAPP編號388）將標準段彎曲180度。（坐標軸如何設置視頻有詳細的講解）
同樣的方式將橋頭橋尾進行180度彎曲，然后把兩個標準段對齊。

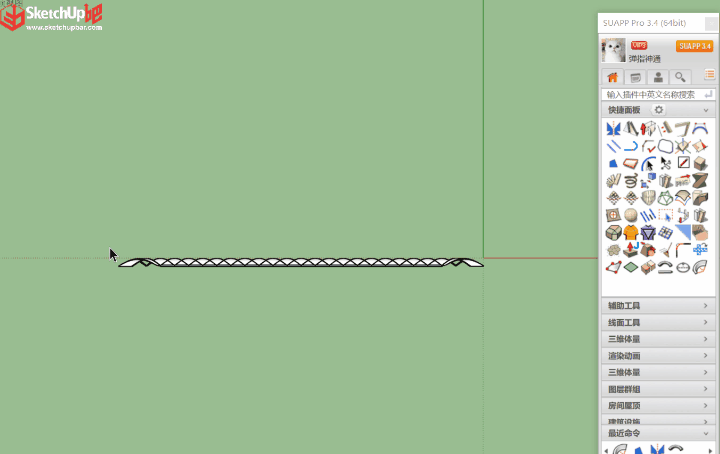

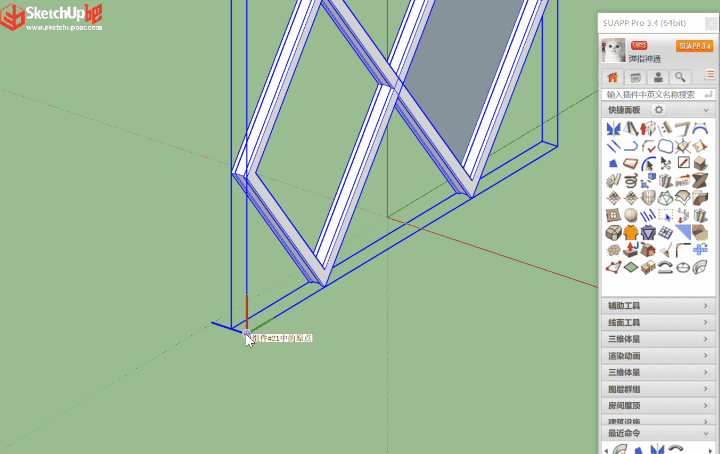

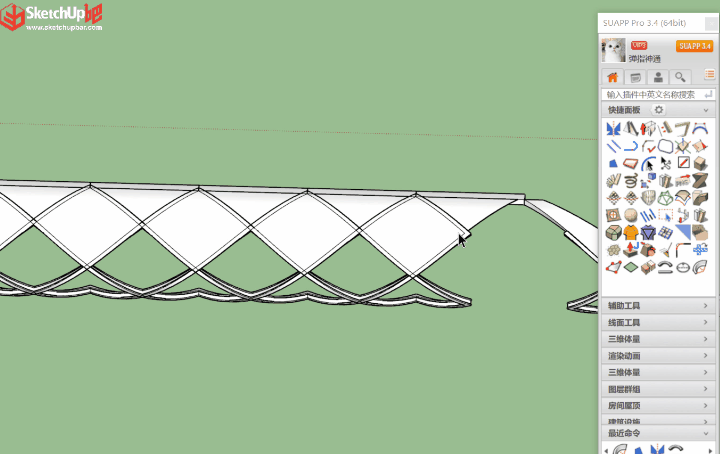

將橋身標準段復制足夠的數量出來，鏡像復制出橋尾部分。

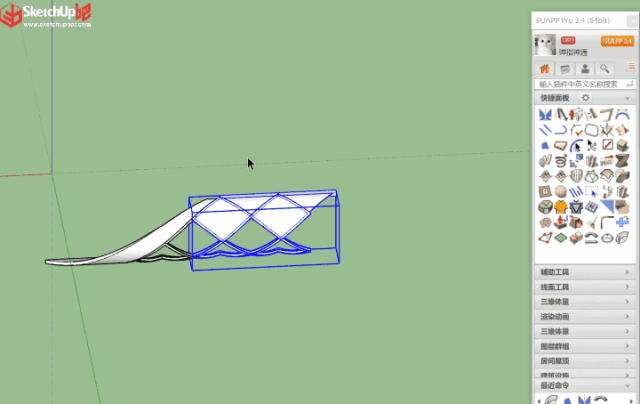

將與橋尾部分對接的標準段右鍵設置為唯一，刪除多余的部分，然后對齊模型。
鏡像復制出另一半。
完善模型，添加好材質，簡單配一下場景，搞定啦！
哈哈哈 怎么樣 今天的教程是不是很簡單 一招就能搞定這座橋
快動手試試吧 有其他方式歡迎留言討論哦 戳下面觀看完整建模講解視頻 視頻錄制：SketchUp吧—彈指神通 往期精彩推薦 同學，你對設計師的誤解很深吶！
|
