該項目位于英國倫敦，是由paul cocksedge設計團隊進行設計，它是一個盤旋而上的花園式樓梯，呈螺旋結構扶搖直上，高約12.5米，設計獨特，風格新穎。該樓梯的設計與以往的樓梯設計不同，往常位于核心部位的欄桿需要承受很大的重量，是一個非常重要的支撐桿，而在該項目中，人們絲毫看不到這個核心桿的存在，該項目將每一個界面建造成一個平臺形狀，且可有多種用途。

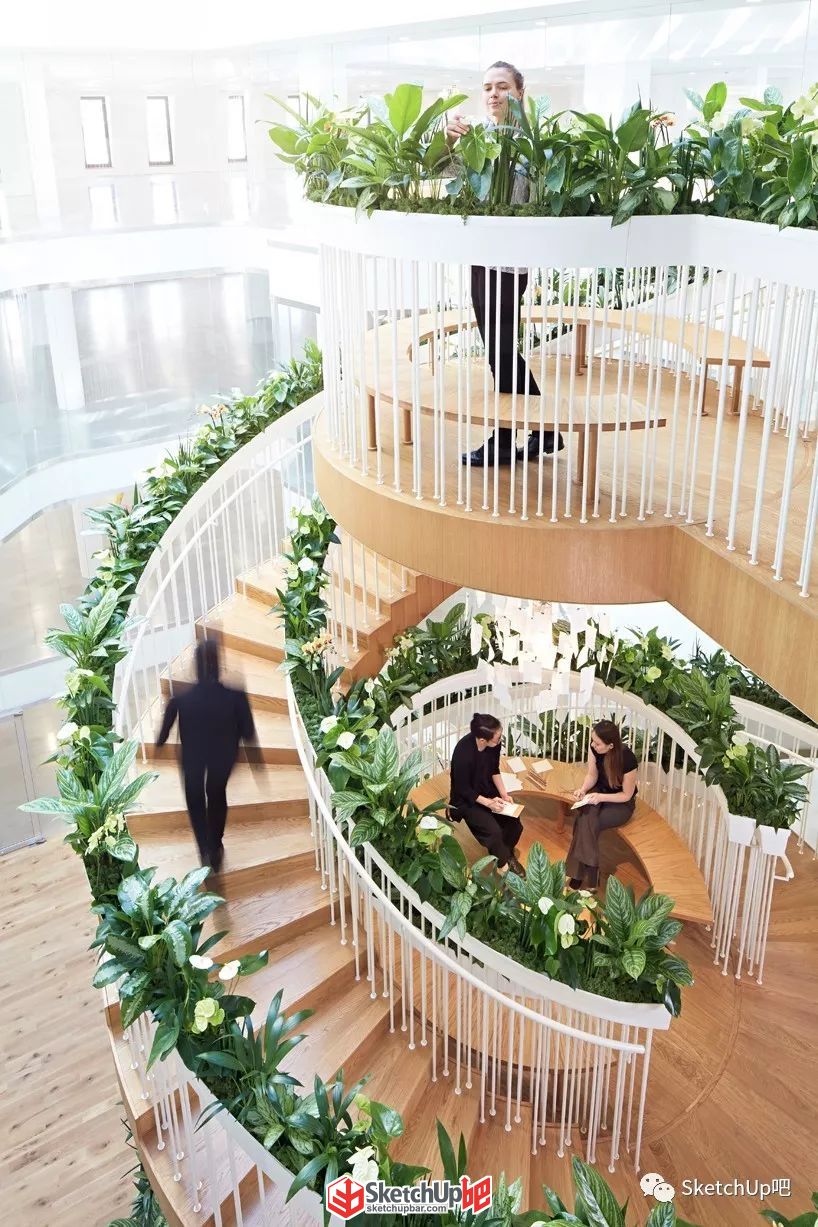

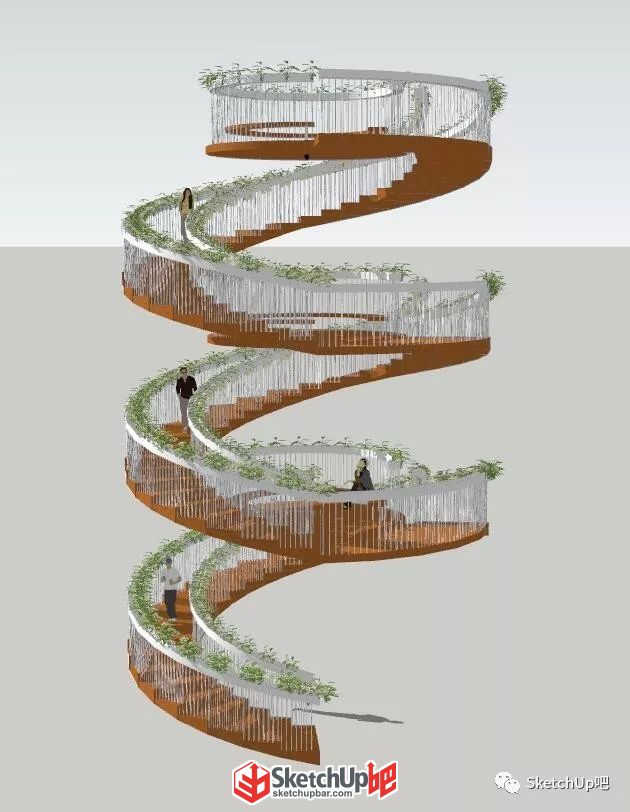

圖片來自網絡，侵刪 這么帥的樓梯, 又是在挑戰結構師嗎？ 小吧決定先挑戰一下建模。

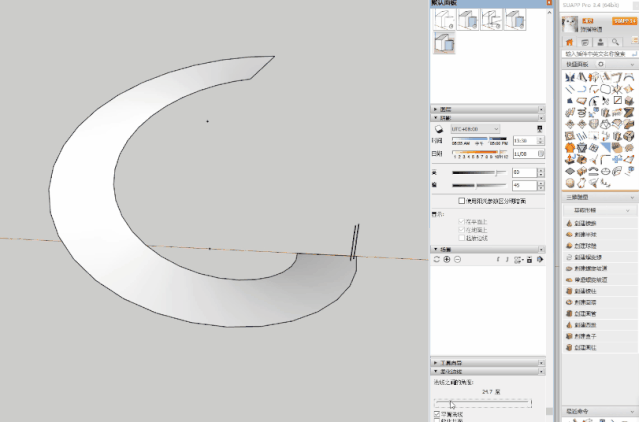

建模前還是來分析一下：整個樓梯其實就是由三段完全相同的部分組成，每段又可分為樓梯部分以及中心休息部分。再細分下去又可以將樓梯部分拆分成臺階、欄桿、種植槽，休息區可拆分為中心圓臺、坐凳、欄桿、種植槽。 這樣就簡單啦， 我們一步一步來， 戳下面觀看視頻吧！ 視頻錄制：SketchUp吧—彈指神通 1、使用【基礎形體】中的創建螺旋坡道（SUAPP編號438）生成螺旋坡道。

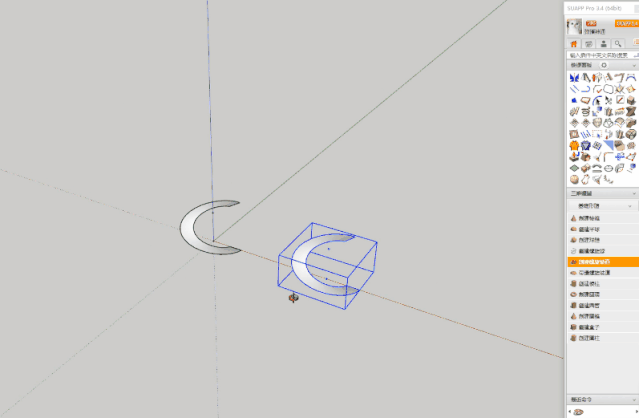

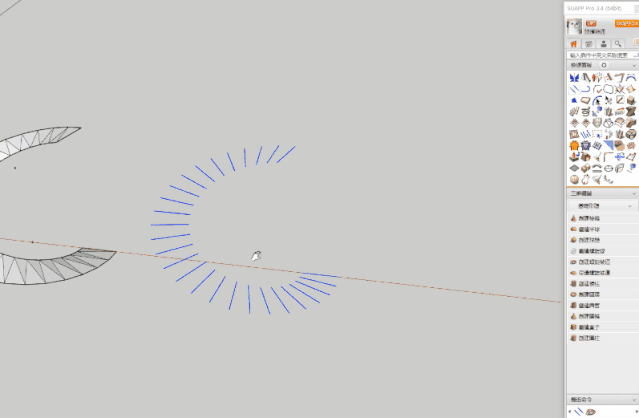

2、復制一個出來，炸開模型，全選后將柔化值調到0，全選模型，使用【按角選擇】中的選水平線（SUAPP編號266），選擇水平方向的線，將選中的線條復制出來。

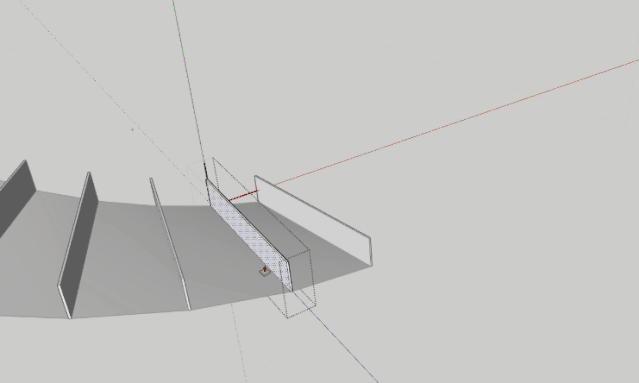

3、使用【批轉組件】中的線轉組件（SUAPP編號242）將線轉換為組件，按住delete鍵刪除原始的線條，進入其中一個組件，使用【拉線成面】插件（SUAPP編號156）將線在垂直方向拉出高度，將所有的組件全選后創建成組，移動組件到螺旋坡道處，使二者完全對齊。

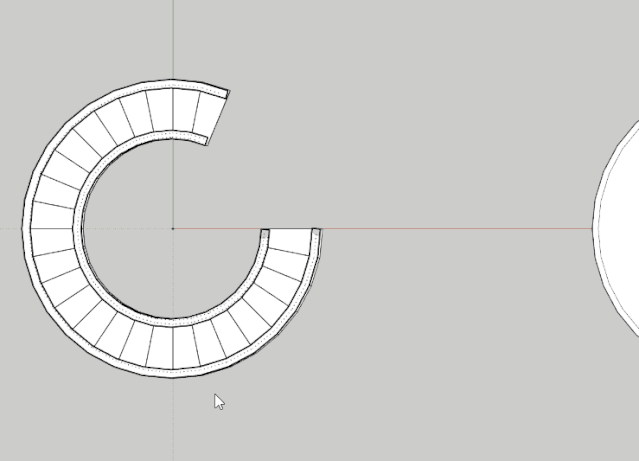

4、進入組件，在水平方向上推拉出厚度，使用移動工具調整梯步的邊角，使其與坡道對齊。完成梯步的制作。
5、在復制出來的坡道處繪制一條垂直的直線，使用【線轉圓柱】（SUAPP編號148）將線轉換為圓柱。復制一個出來，選中兩個圓柱創建成組。將坡道全選中，柔化值調高。選中坡道，使用【表面繪制】中的表面偏移（SUAPP編號432），將外輪廓線向內復制。選中偏移后的路徑，使用【路徑陣列】中的無間陣列（SUAPP編號46）將圓柱組件進行陣列，刪除多余的部分。

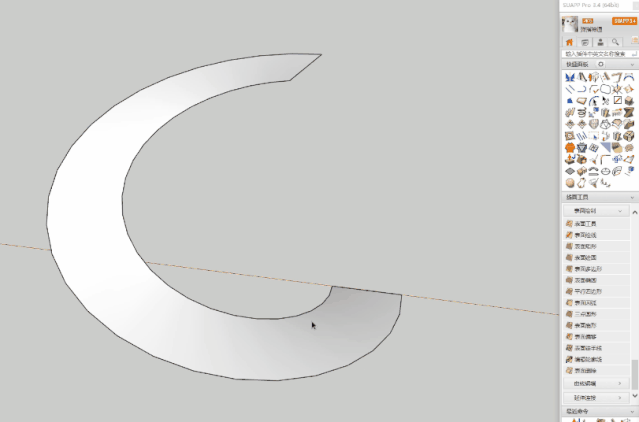

6、復制一個圓柱組件出來備用，隱藏坡道，將陣列出的圓柱組件整體成組，得到欄桿組件，移動至梯步，對齊。 7、顯示隱藏的坡道，選中后復制一個，刪除偏移的路徑。刪除面和兩端的線段，保留弧線路徑。選中路徑使用拉線成面垂直方向拉伸出面，使用【超級推拉】中的聯合推拉（SUAPP編號94）推拉出厚度。刪除頂面，全選后再使用聯合推拉推拉出厚度，種植槽就做好了。同樣的方式處理另一條弧線。
8、兩個種植槽成組后移動到坡道，對齊。在螺旋坡道中心處繪制圓，偏移工具將圓向外偏移出寬度，鉛筆工具繪制出參考線。刪除多余的部分，便得到了中心休息區的面。
9、將小圓弧向內偏移，垂直向上復制這條弧線，再向內復制，鉛筆工具補充，進行封面，推拉出厚度后成組件，便得到了坐凳面板，再添加凳腳就可以了。

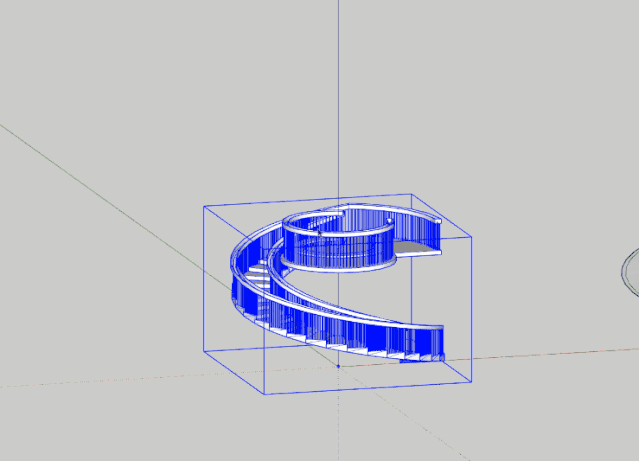

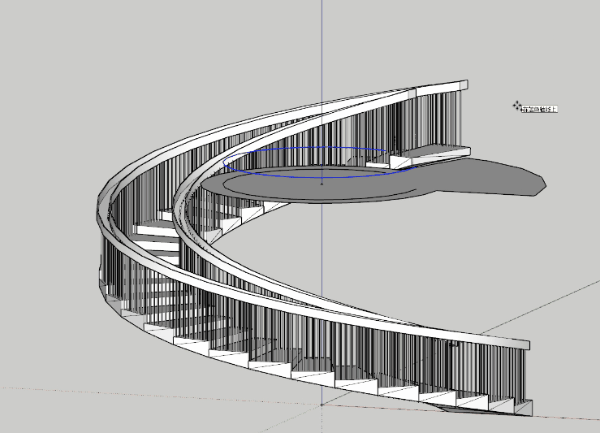

10、中心休息區面推拉出厚度成組，然后用和坡道同樣的方式完成休息區的欄桿、種植槽的繪制，休息區外圍在實物中是沒有欄桿的，因?yàn)楹蜆堑缹?duì)接，方便人進入。這里為了模型的美觀我們用同樣的方式將欄桿和種植池做好。做好之后整體成組 ，向上復制2個。
11、好啦，大功告成！
建完之后發現和無盡之梯還挺有異曲同工之妙的

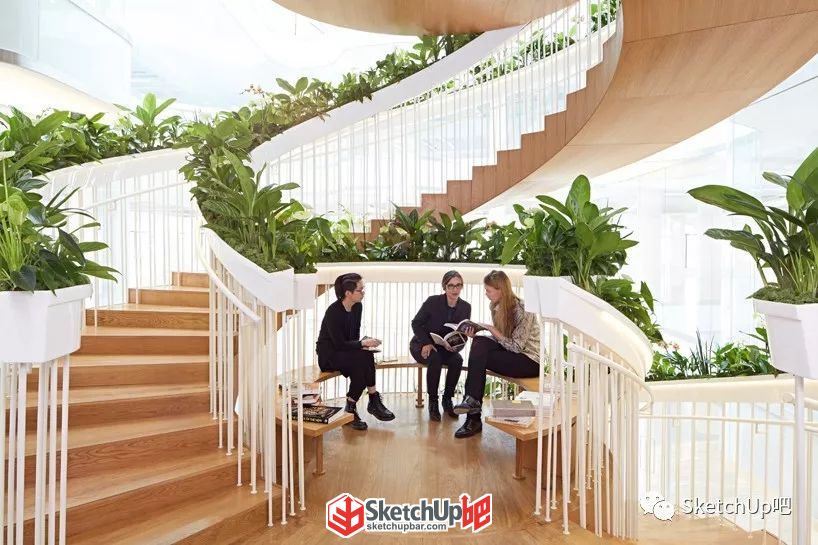

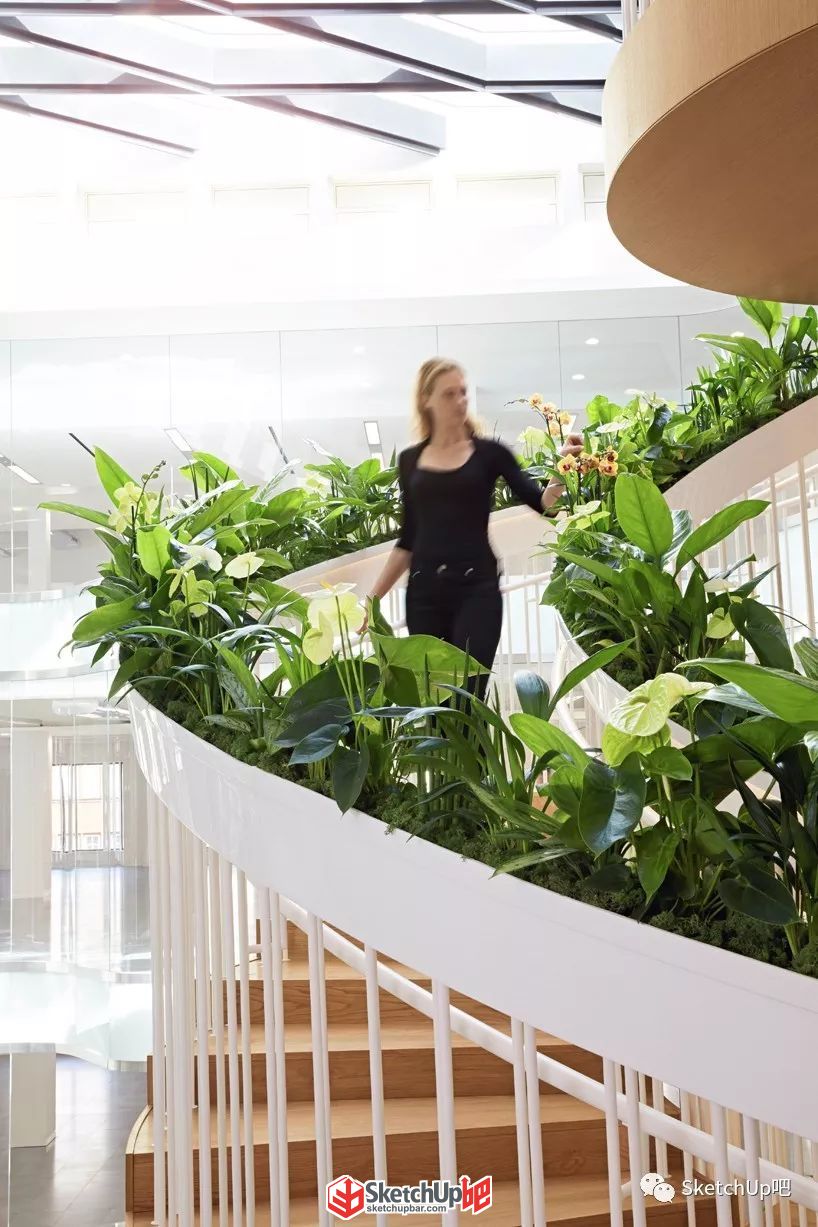

最后再來欣賞一下實景圖吧
圖片來自網絡，侵刪 Paul Cocksedge將樓梯當作一個可以充分利用的場域，你可以在此停頓，坐下來歇歇腳、開會、思考、閱讀、吃便當……等，使原本只是過程的樓梯不只是高度變化之間的溝通橋梁，更是平衡工作與生活的喘息空間。 文中使用的插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me
