古有曹植七步成詩

今有SketchUp7步建模

SU最近有點飄啊~

這次的異形高樓

是廣州雙塔西塔

▼

大樓雖然被設計出來了，但并沒有修建，算是一個概念方案。

感謝SketchUp吧 ID:術客sukill的轉載授權

【視頻演示】

視頻錄制：靈犀一指

【所用插件】

路徑垂面（SUAPP編號177）

曲線放樣（SUAPP編號427）

貝茲曲線（SUAPP編號96）

【具體步驟】

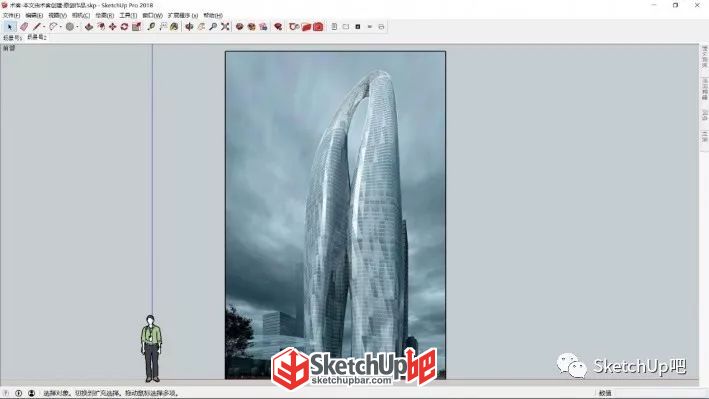

第01步：將圖片導入SketchUp當中。

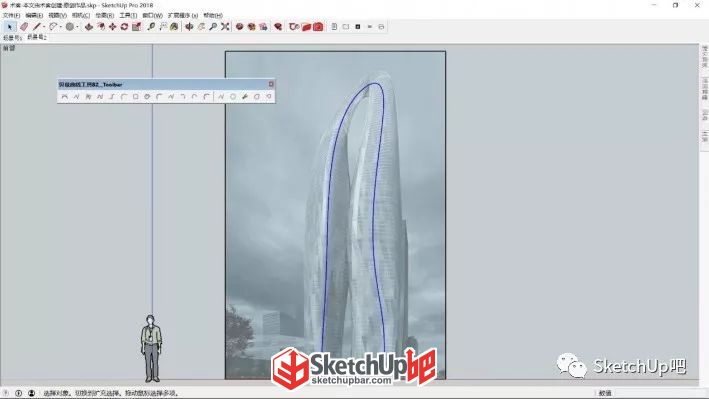

第02步： 利用貝茲曲線（SUAPP編號96），畫出建筑的中線。

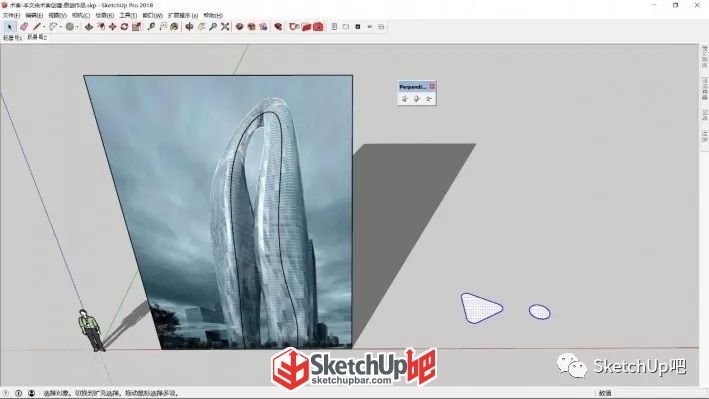

第03步：畫一個三角開和一個圓形。

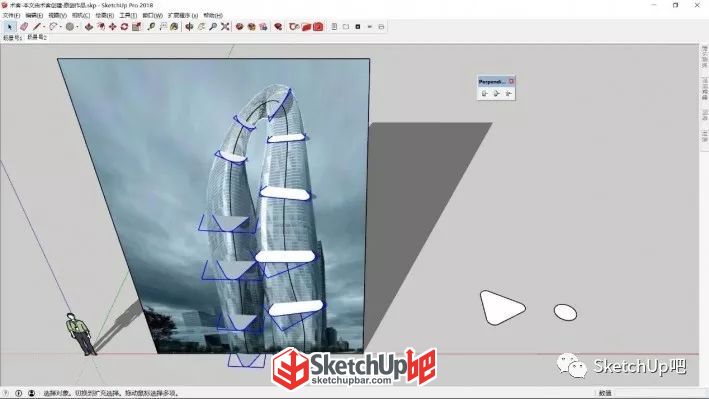

第04步： 利用路徑垂面（SUAPP編號177），將剛剛畫的三角形和圓放在繪制好的路徑上，調整好距離和數目。

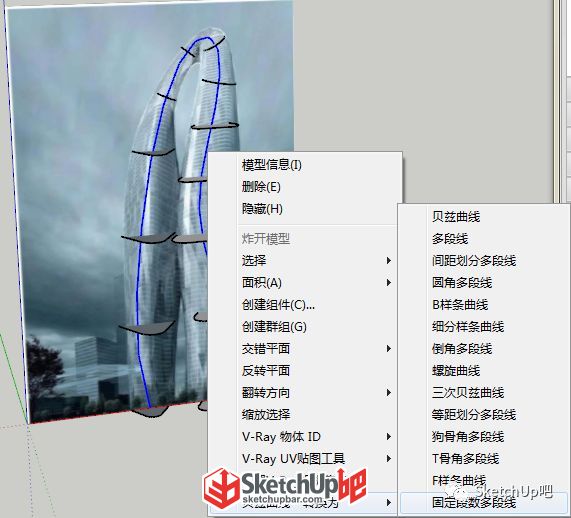

炸開貝茲曲線，選中曲線右鍵選擇貝茲曲線轉換為固定段數多段線，段數選擇240▼

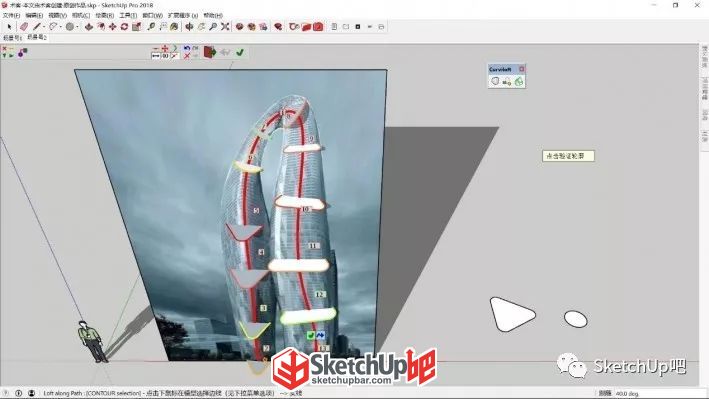

第05步： 利用曲線放樣（SUAPP編號427）的路徑放樣功能，拾取路徑和截面。

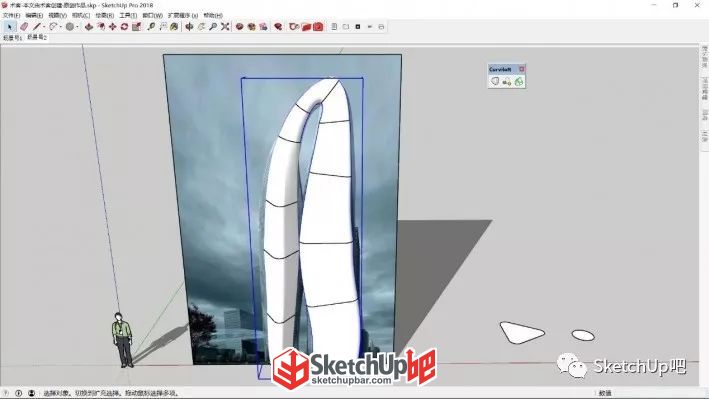

第06步：放樣完成，生成完整模型。

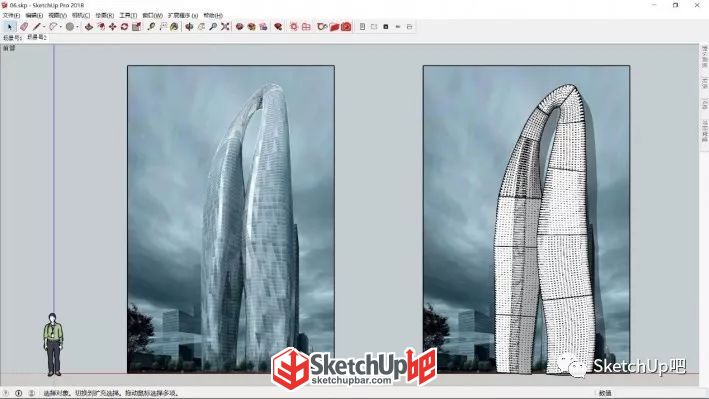

第07步：最后附上一張完整截圖。
