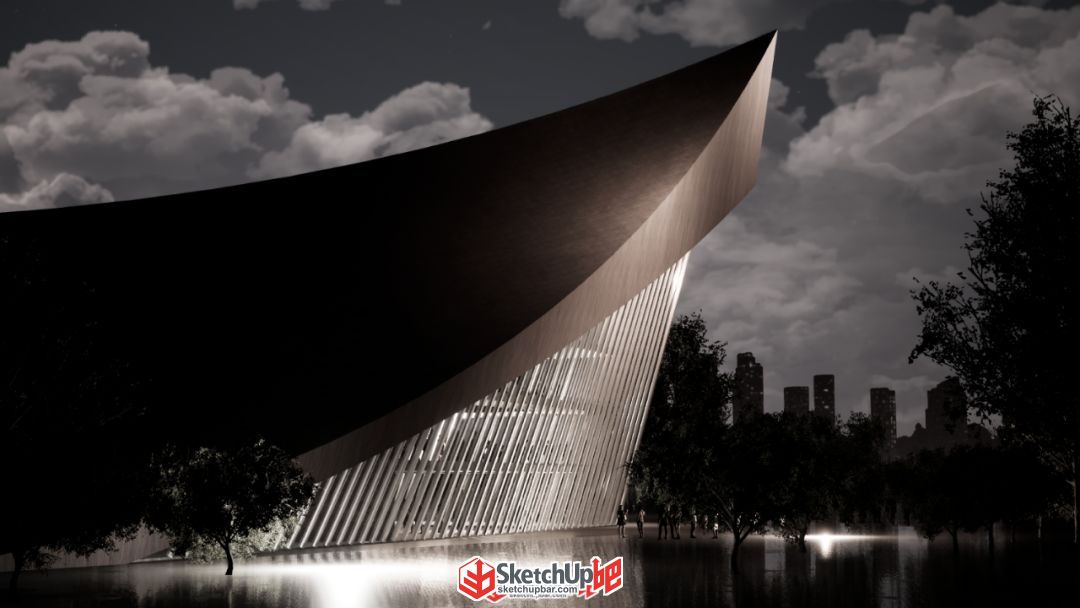

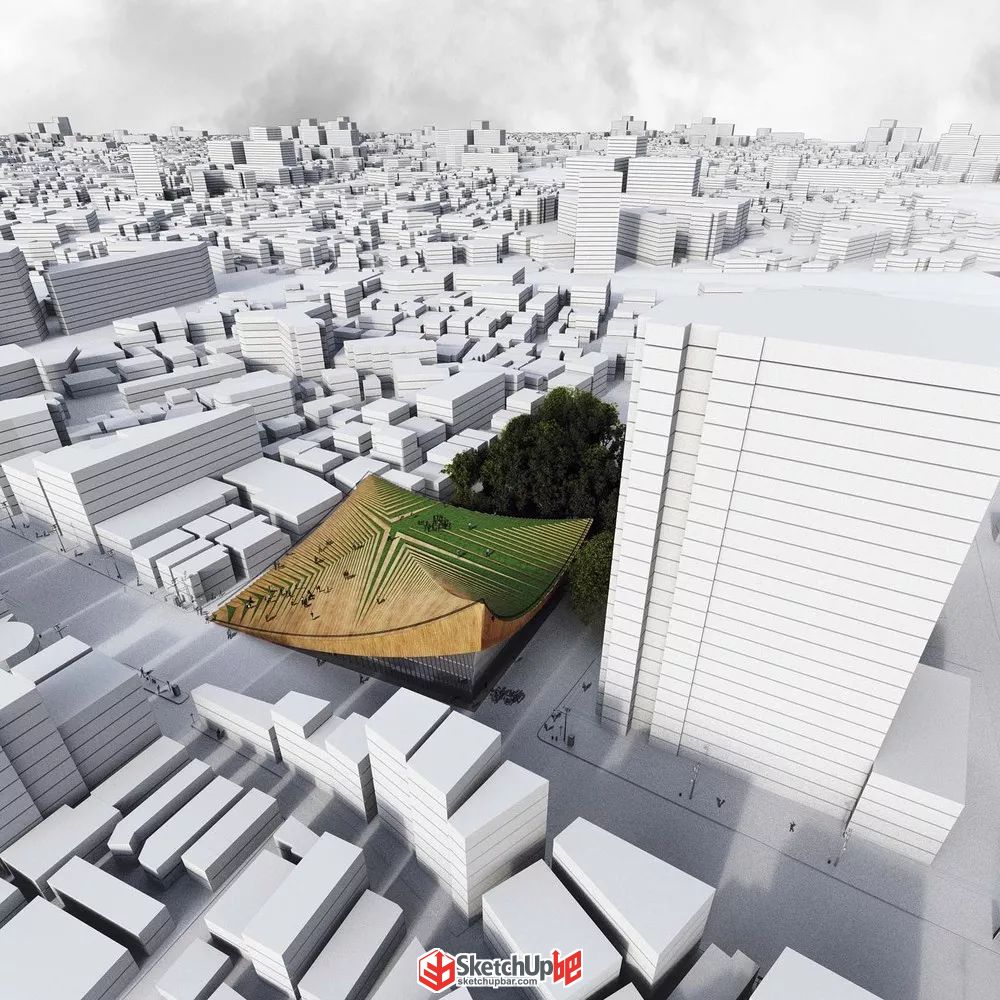

資料來源：archdaily

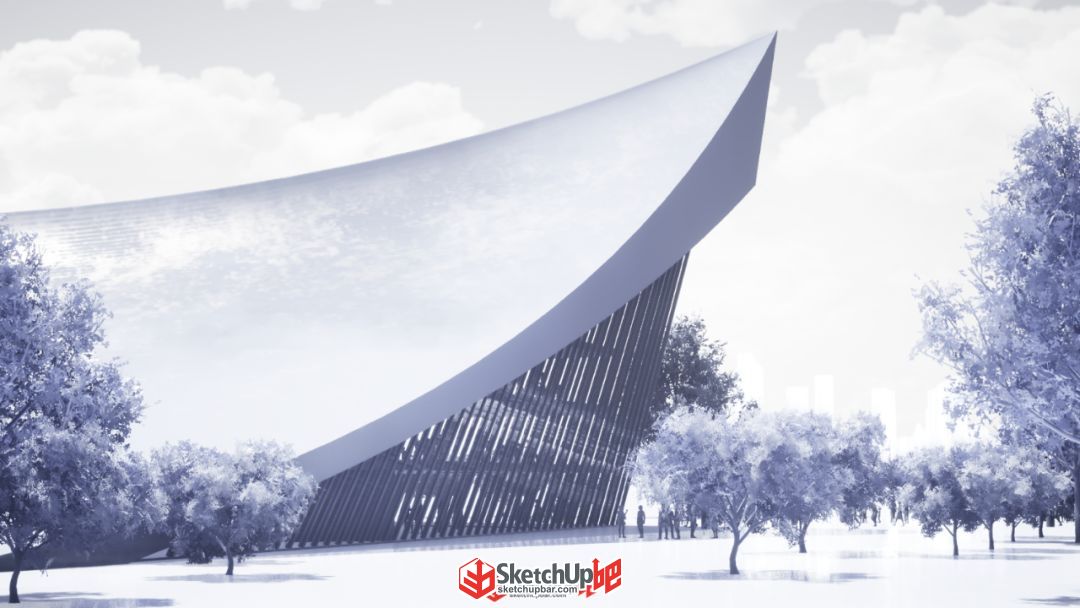

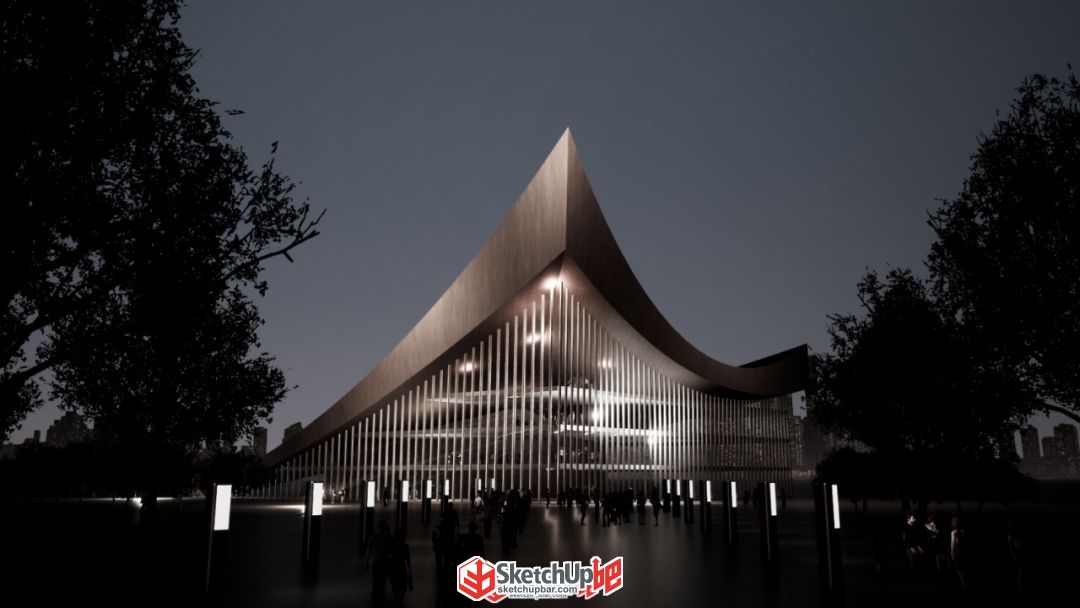

看項目分析

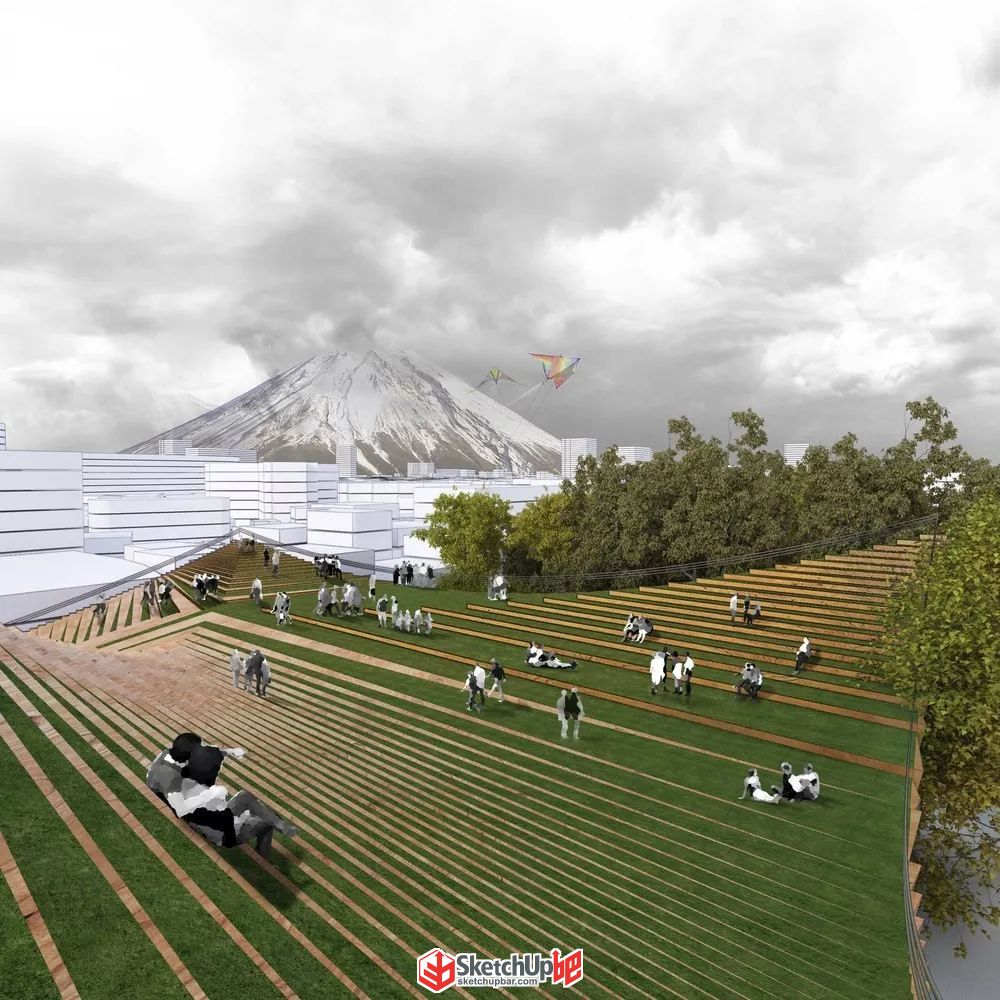

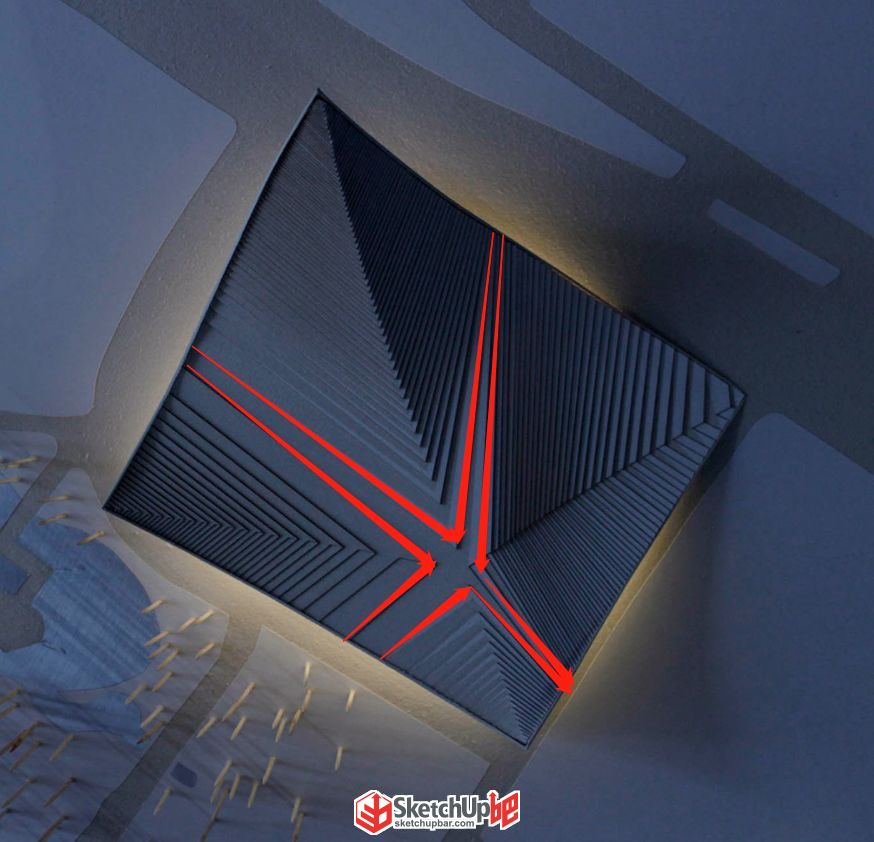

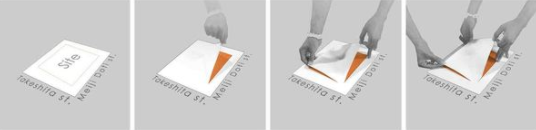

還真像是一張紙被提起了4個角

接下來就看看怎樣用“一張紙”建出它吧

還是先來看看吧友的作品

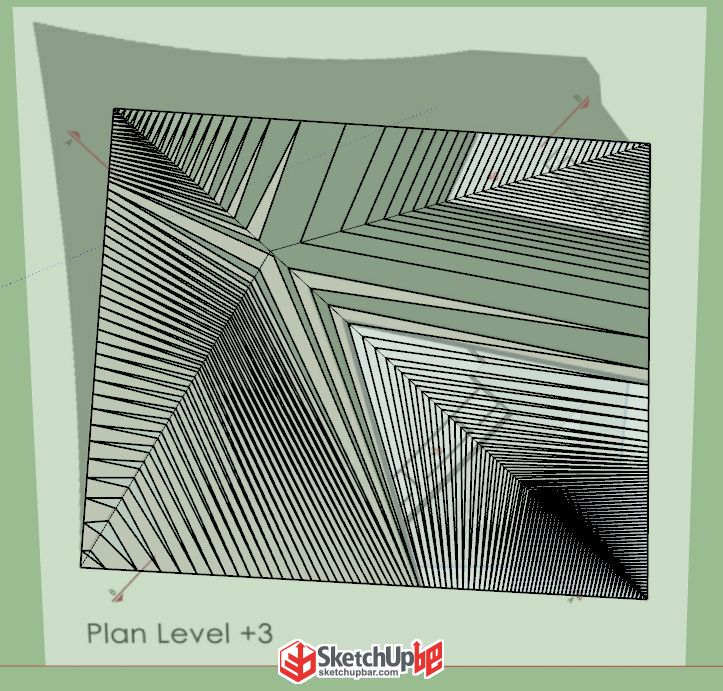

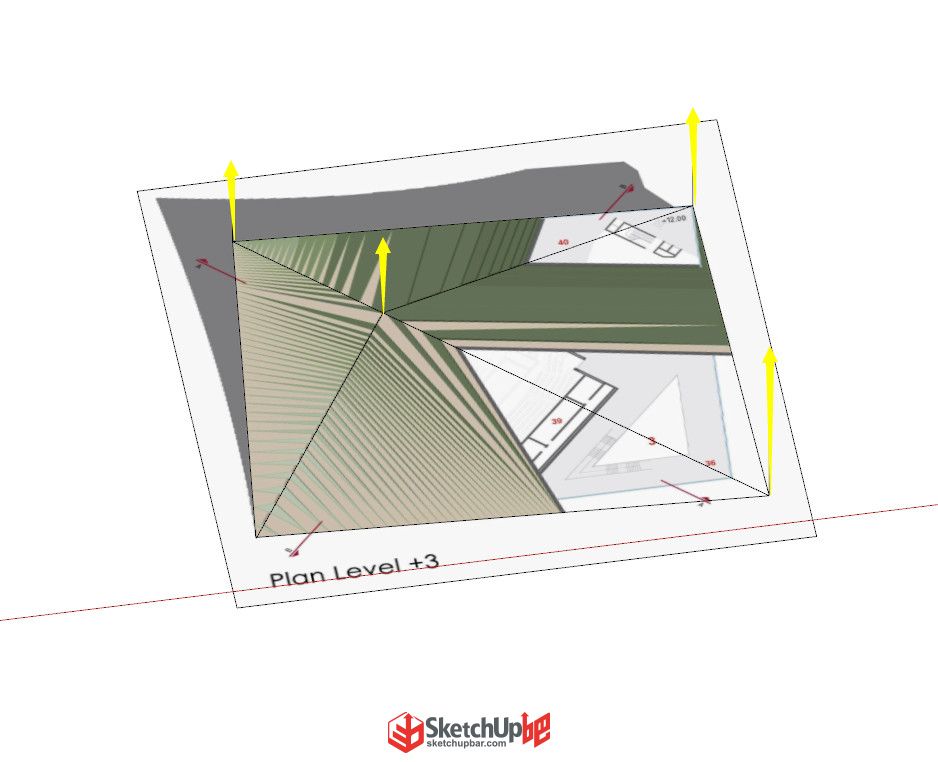

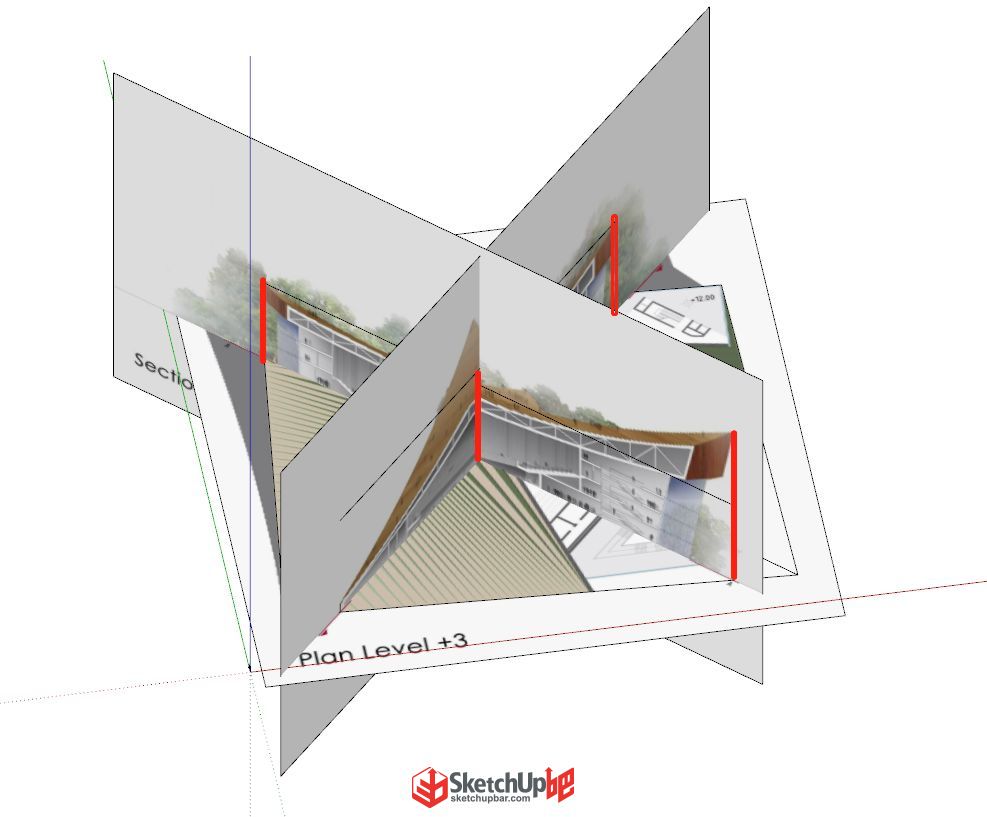

1、把平剖面圖片按同一大小疊到一塊，找到四個角點與中間點的高度。

2、用【貝茲曲線】（SUAPP編號96）連接各個定點，畫出輪廓線。

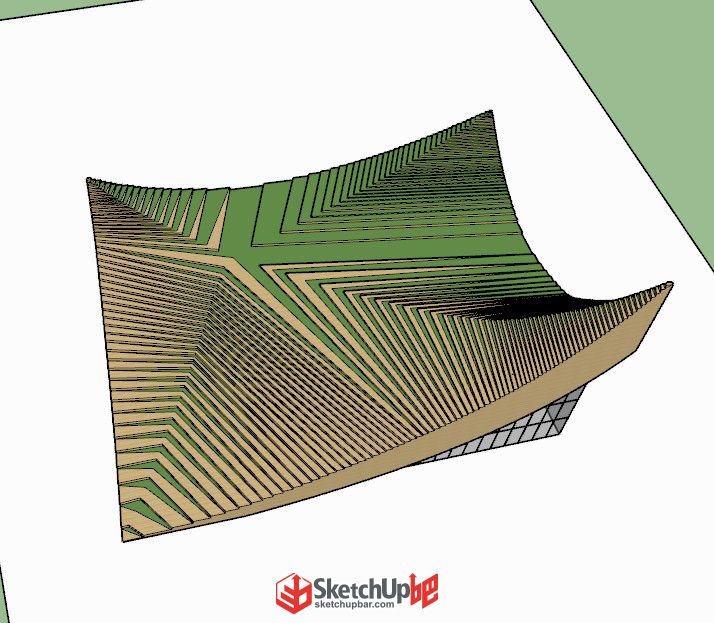

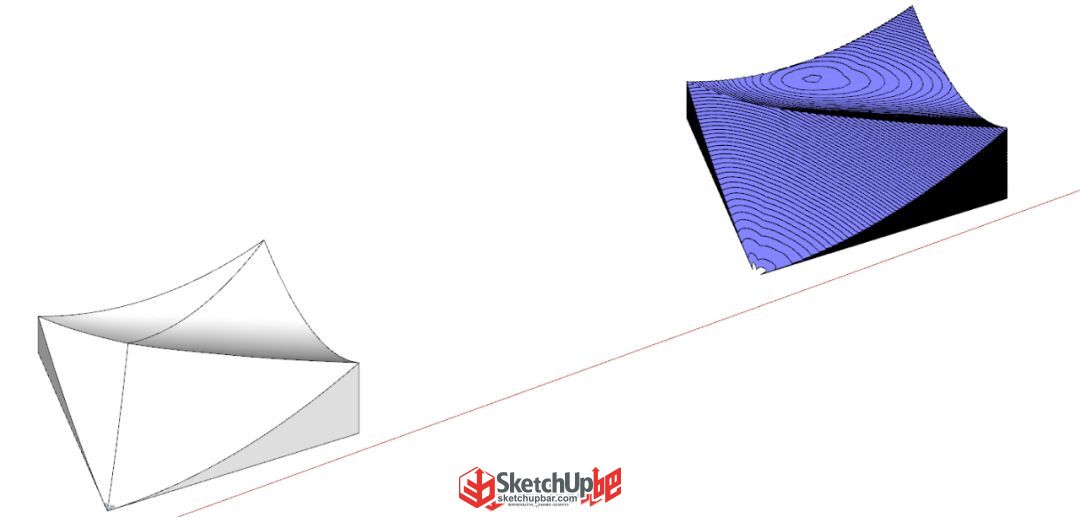

3、用【輪廓放樣】（SUAPP編號202）封面，生成形體，再用【切片工具】（SUAPP編號279）生成切片得出臺階，然鵝，翻車了，想了很久發現是布線出了問題。

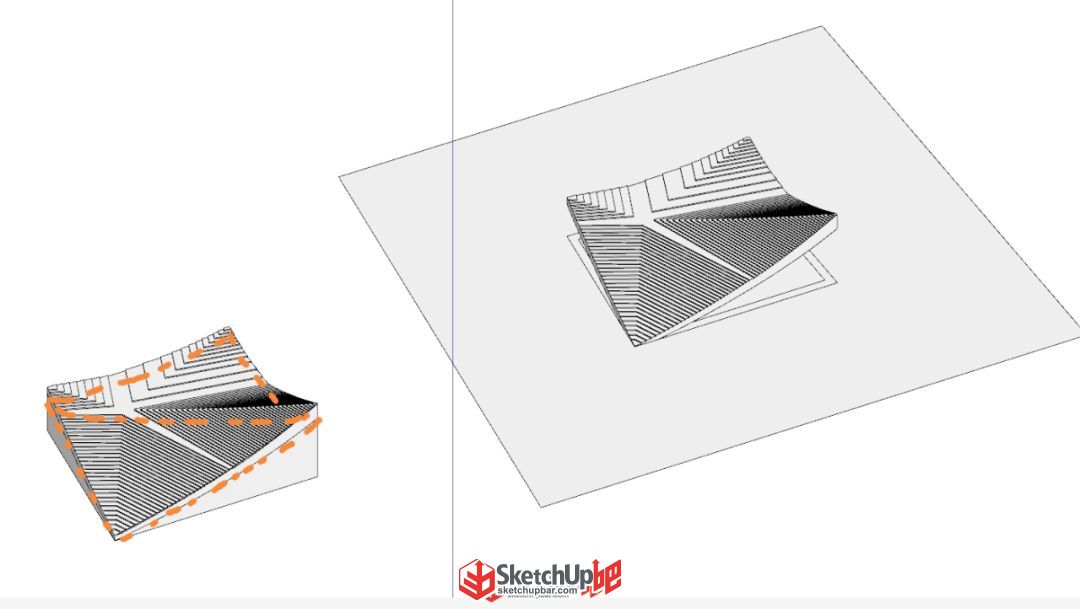

4、我們來觀察下案例的模型圖，中間有段明顯的X形平段，布線時也應考慮。

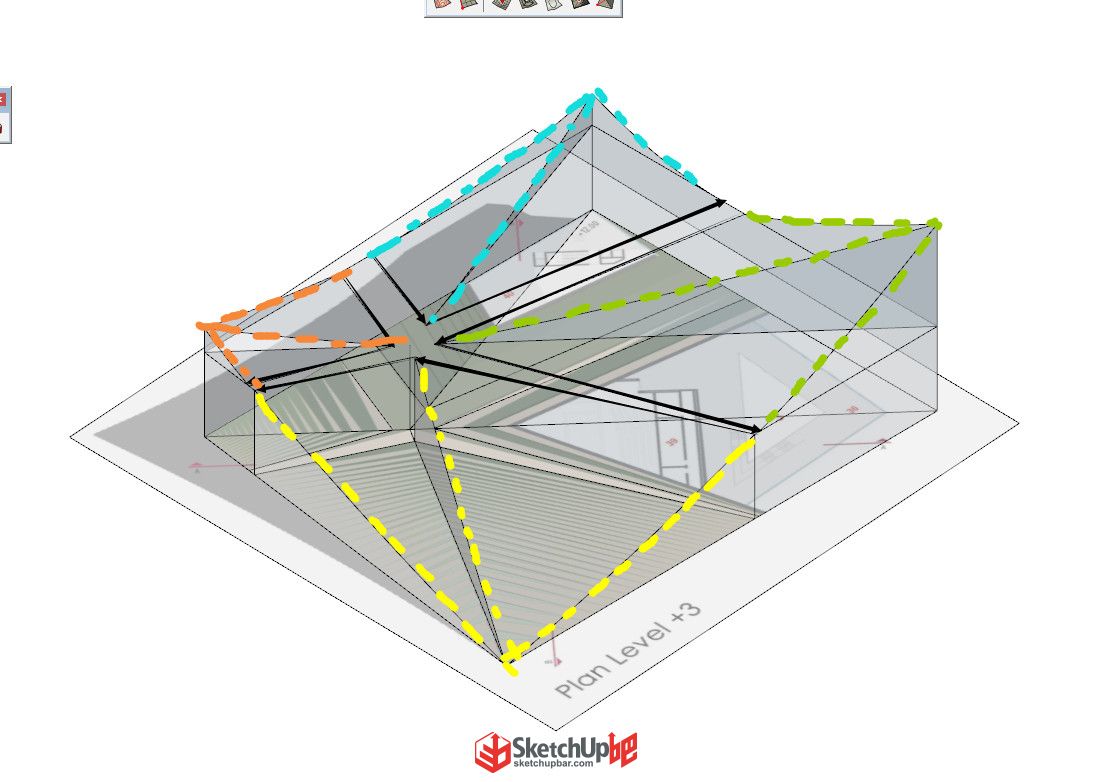

5、考慮平段，原來一個面的一根【貝茲曲線】（SUAPP編號96）得分成兩段來布，如下圖所示（重點），同一顏色的線，段數得一致，否則切片工具生成出來臺階線不是直線。

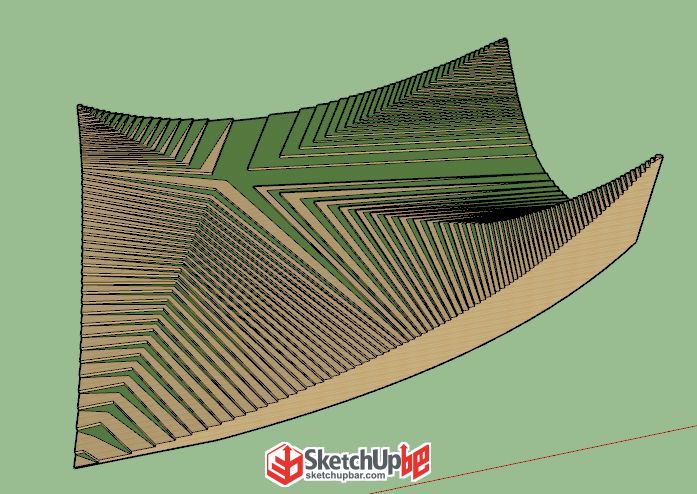

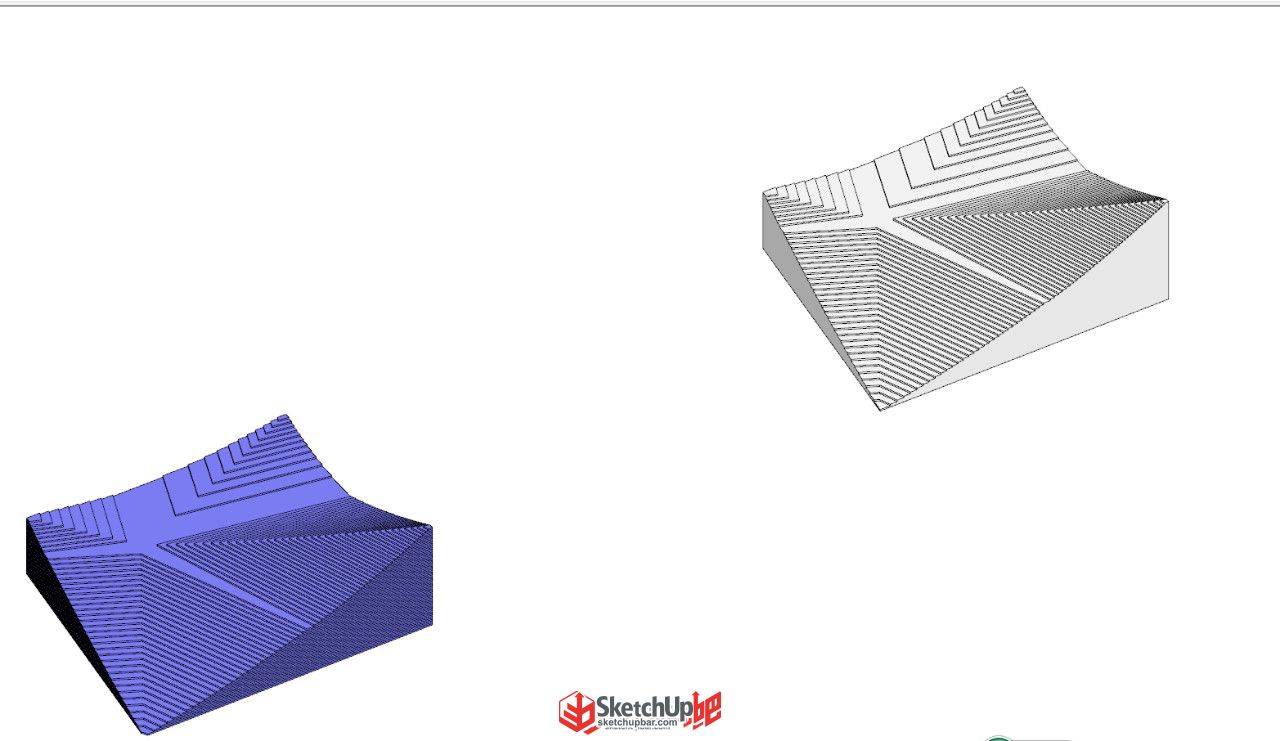

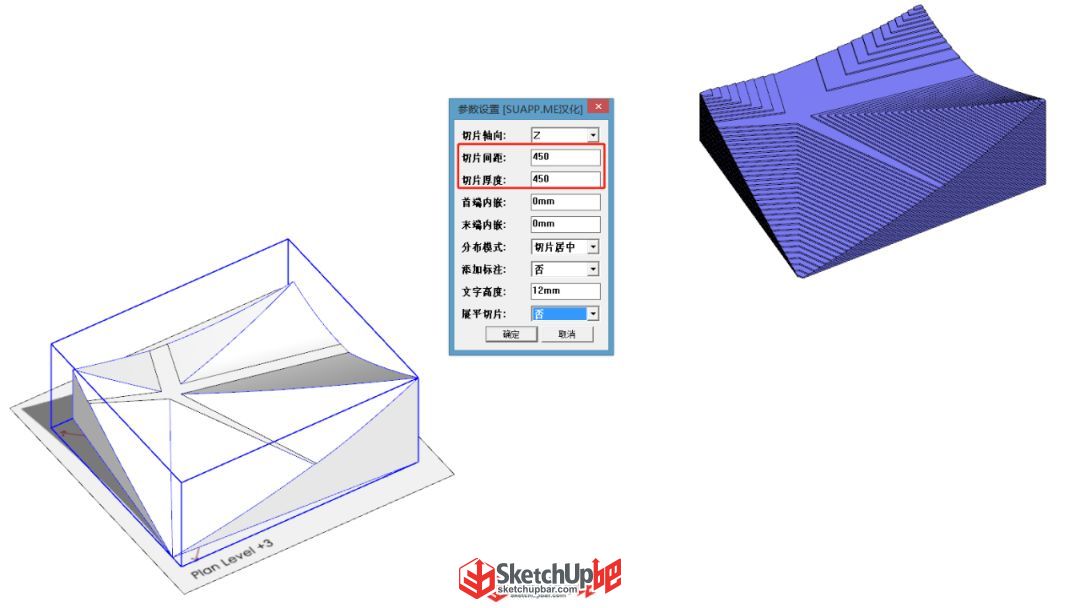

6 重復步驟3，用輪廓放樣封面，生成形體，再用切片工具生成切片得出臺階，這里切片間距和切片厚度得一致，這樣方便后面處理成形體。

7、把切片的模型炸開，用【清理模型】中的合并共面（SUAPP編號20）簡化形體，刪除橫線，得出干凈的臺階形體。

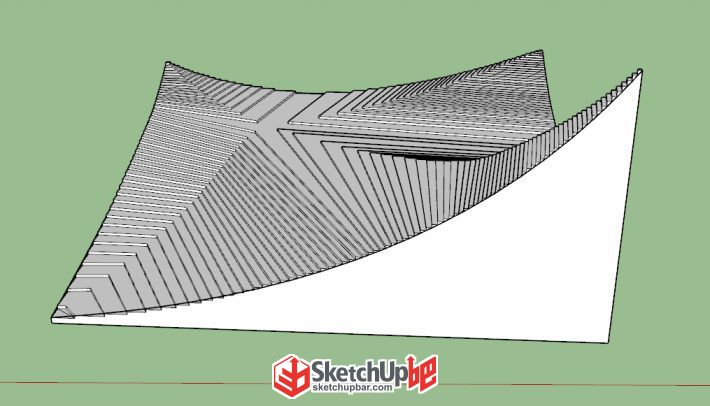

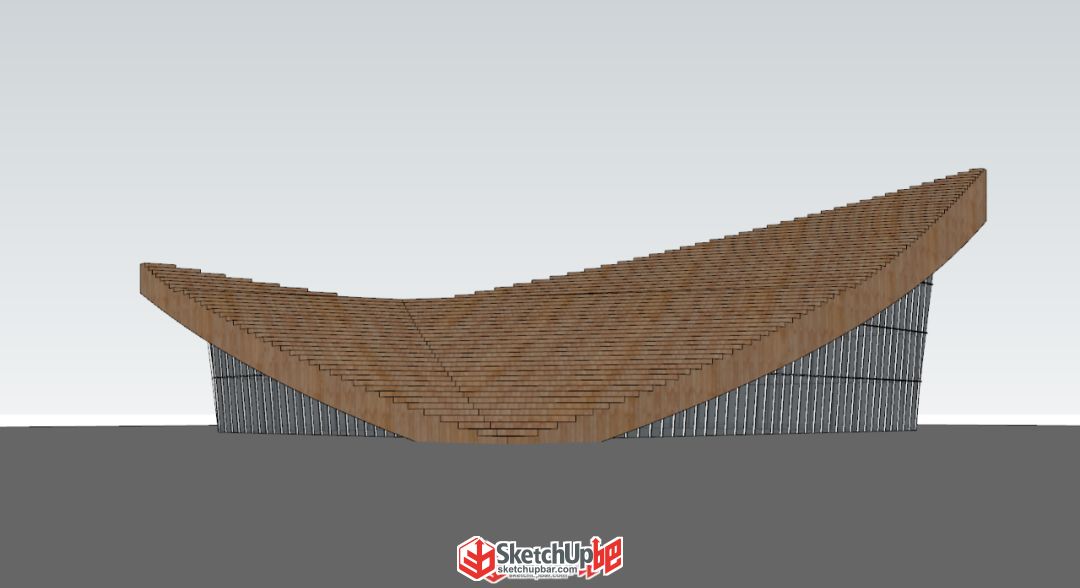

8、再用貝茲曲線描出板邊輪廓，用輪廓放樣封面得出底板，這樣帶臺階的屋頂就生成了。

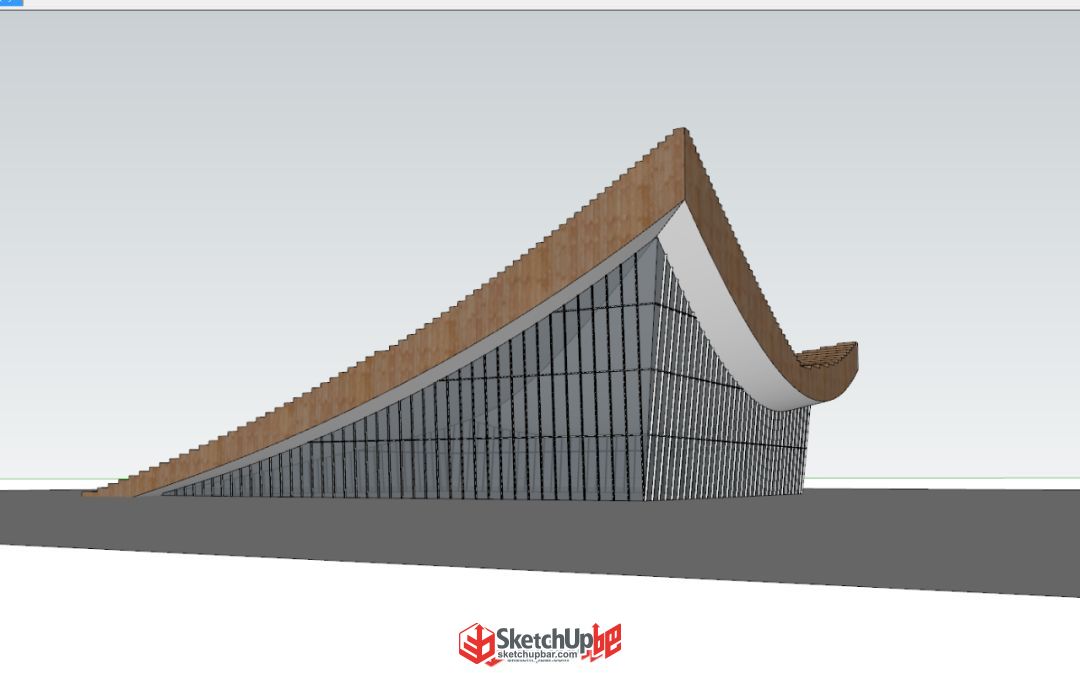

9、再用模型交錯得出玻璃圍護結構（注意玻璃面是斜的），細化分線，再用【線轉方柱】（SUAPP編號271）得出杠件。

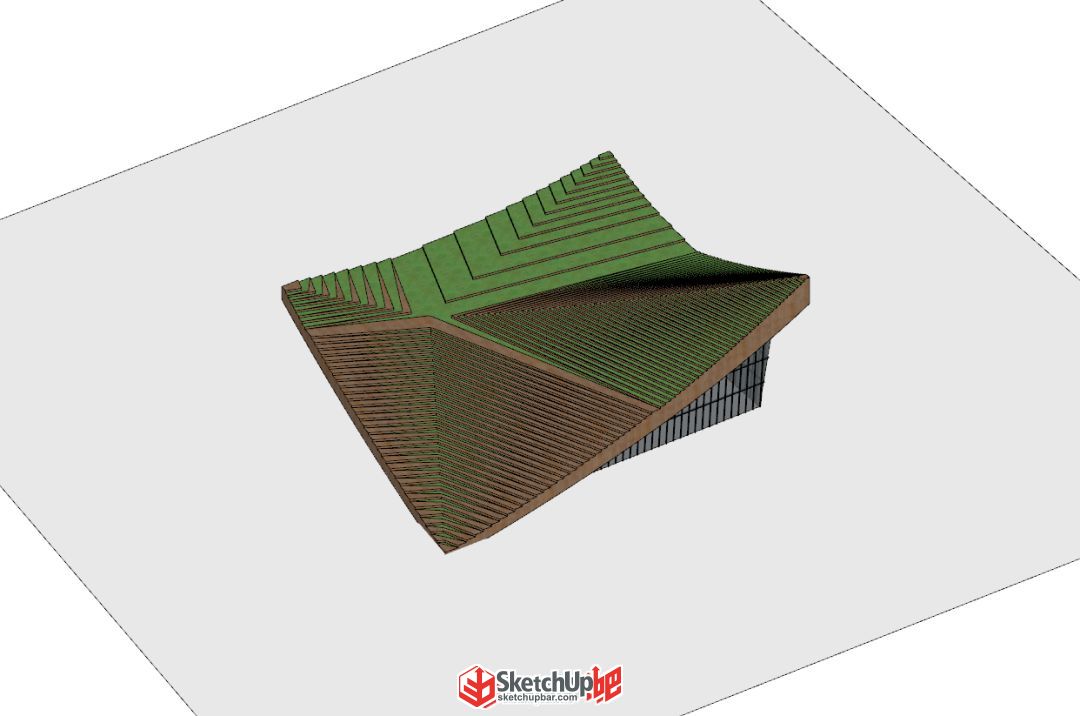

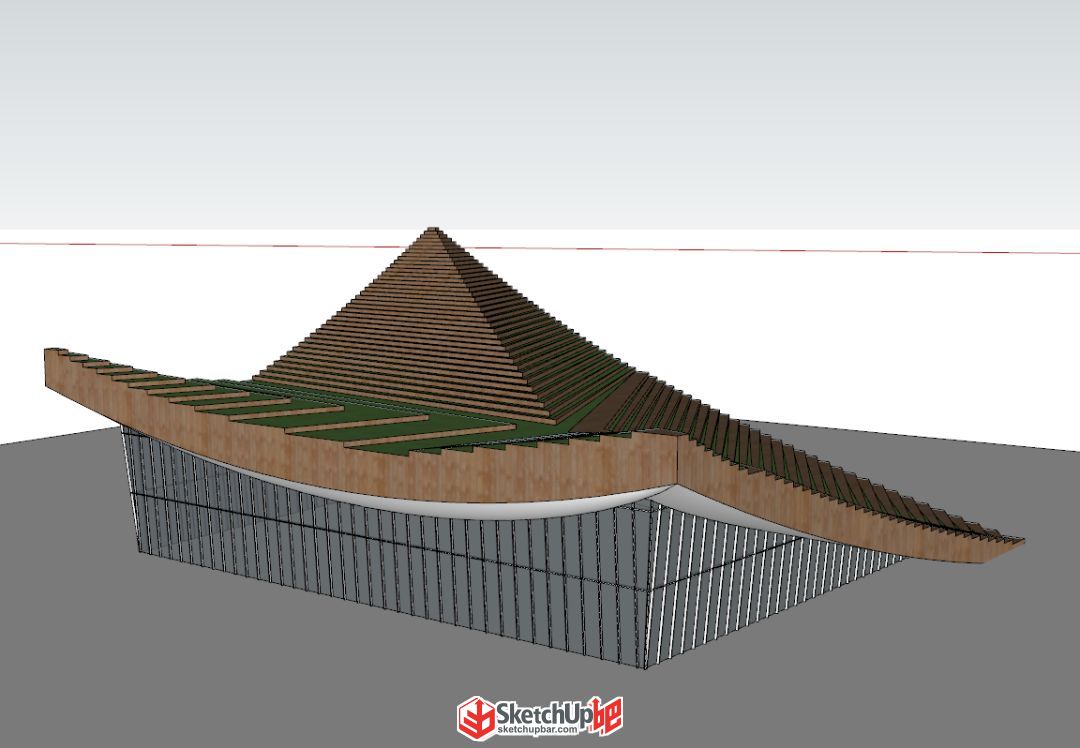

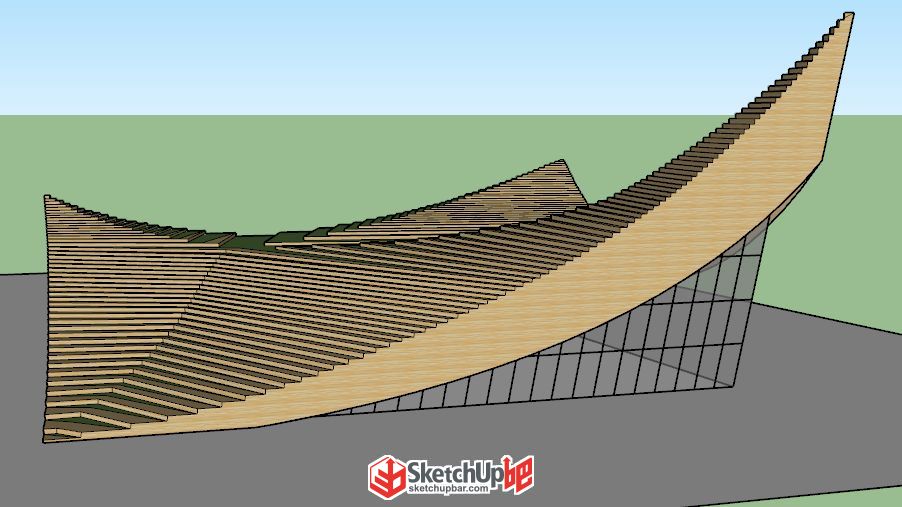

10、細化屋頂綠化，賦材料完成了。

2、用【超級推拉】工具（SUAPP編號94）拉成立體階梯，用【貝茲曲線】（SUAPP編號96）工具畫曲線做高度參考。

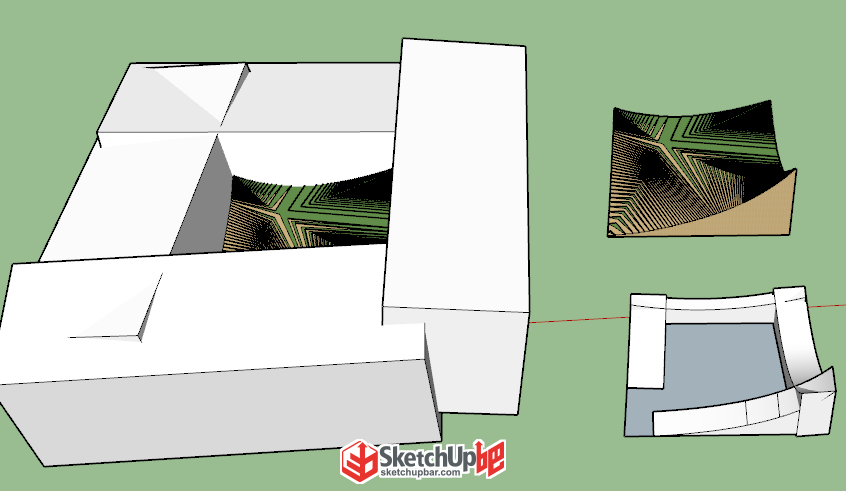

3、附上材質，拉出需要挖空的形體，用實體工具做布爾運算。

4、補上玻璃面。

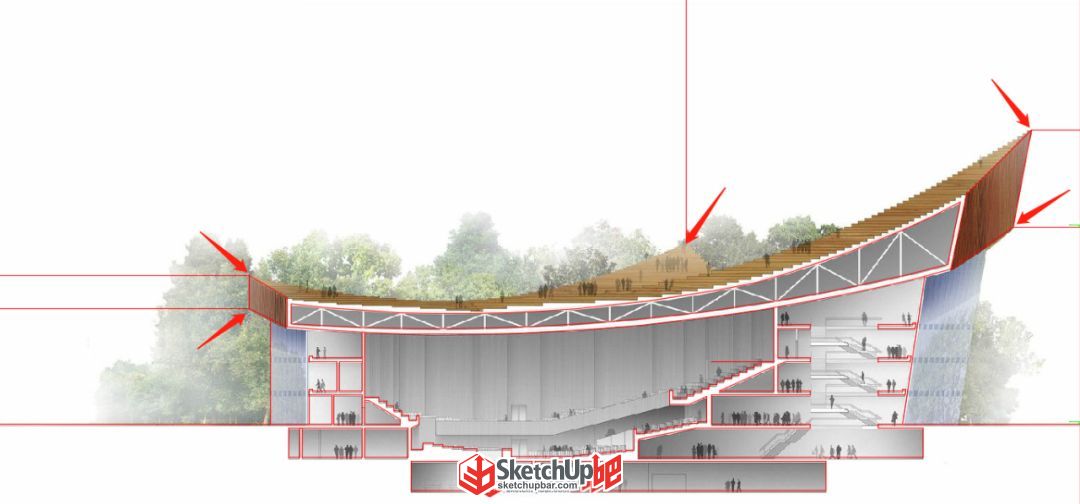

1、根據剖面掌握各層層高，重點取得屋頂高度信息。

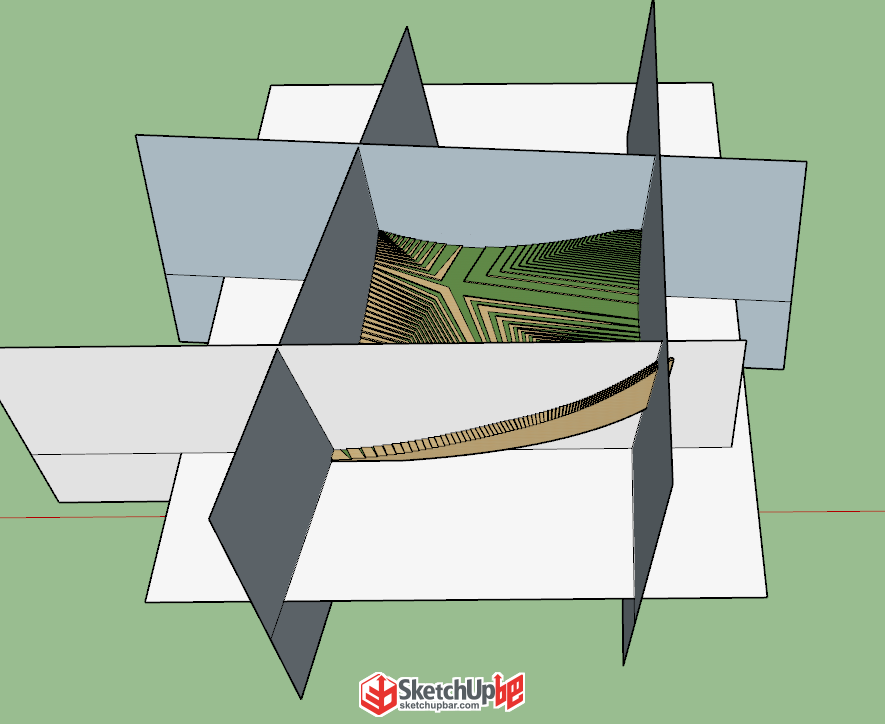

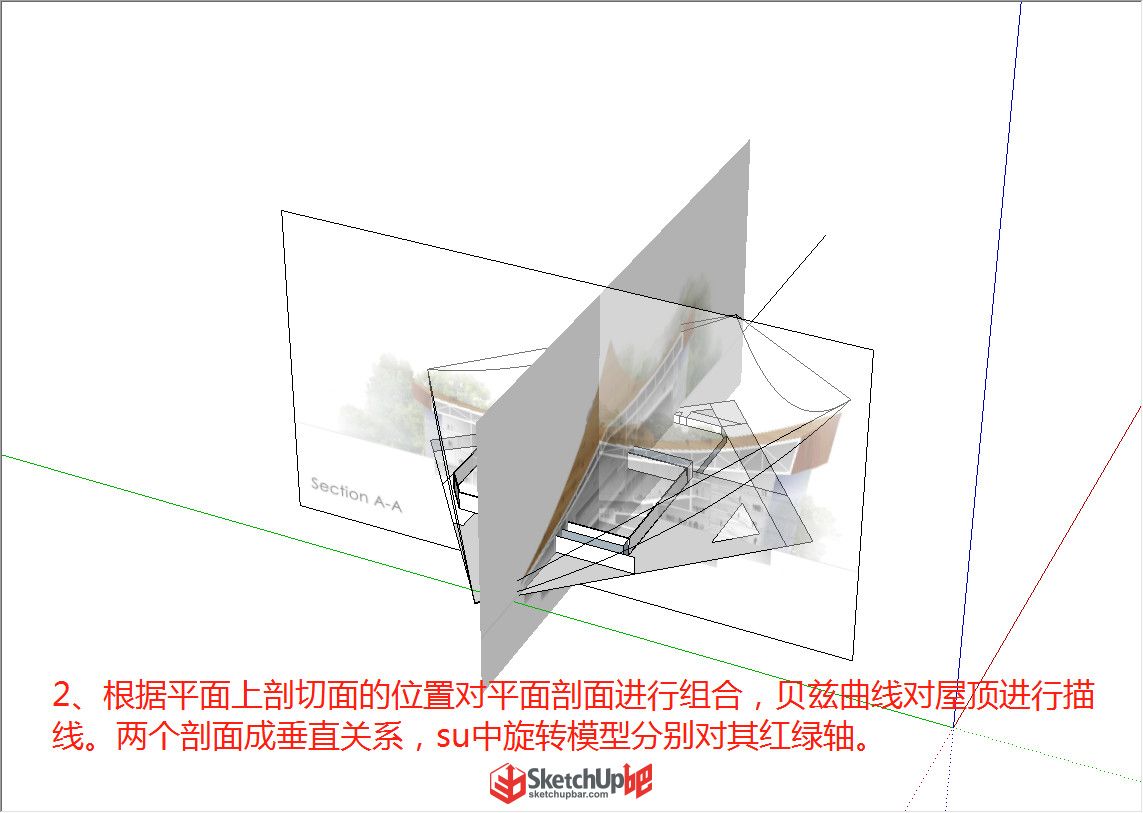

2、根據平面上剖切面的位置對平面剖面進行組合，【貝茲曲線】（SUAPP編號96）對屋頂進行描線。兩個剖面成垂直關系，SU中選裝模型分別對齊紅綠軸。

3、屋頂屋面線確定。

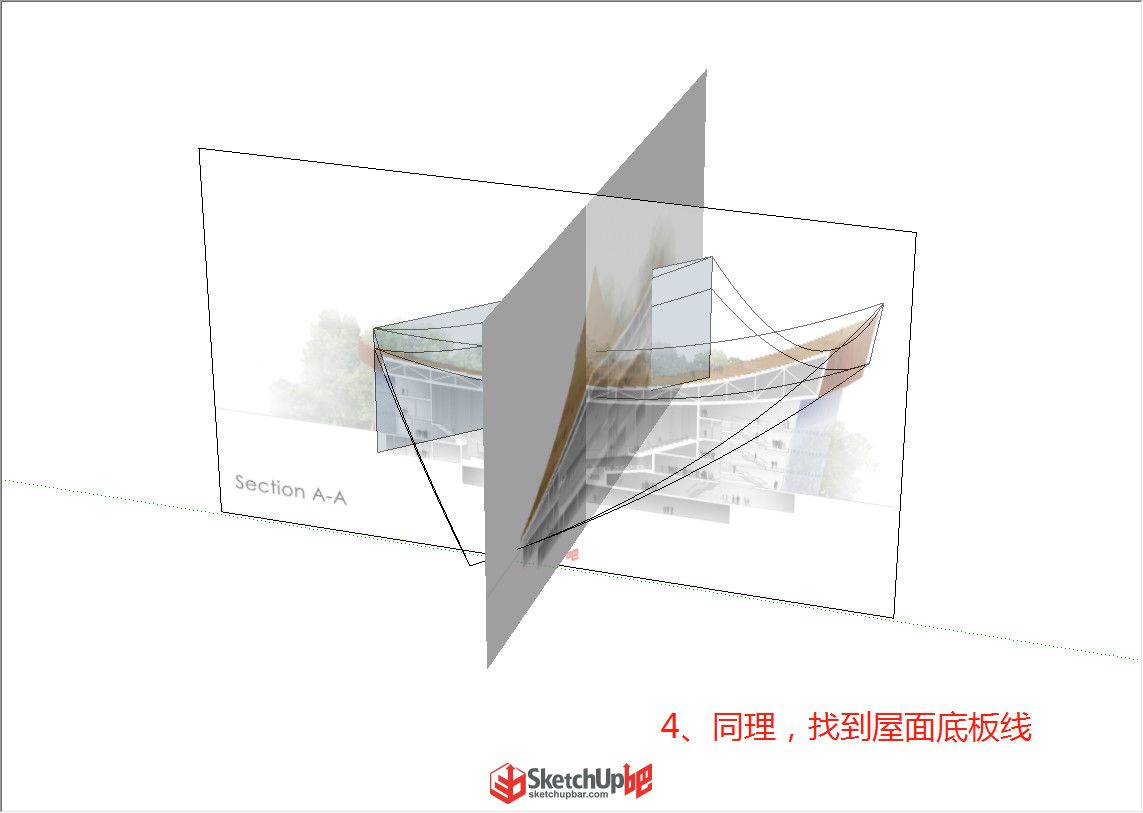

4、同理，找到屋頂?shù)匕寰€。

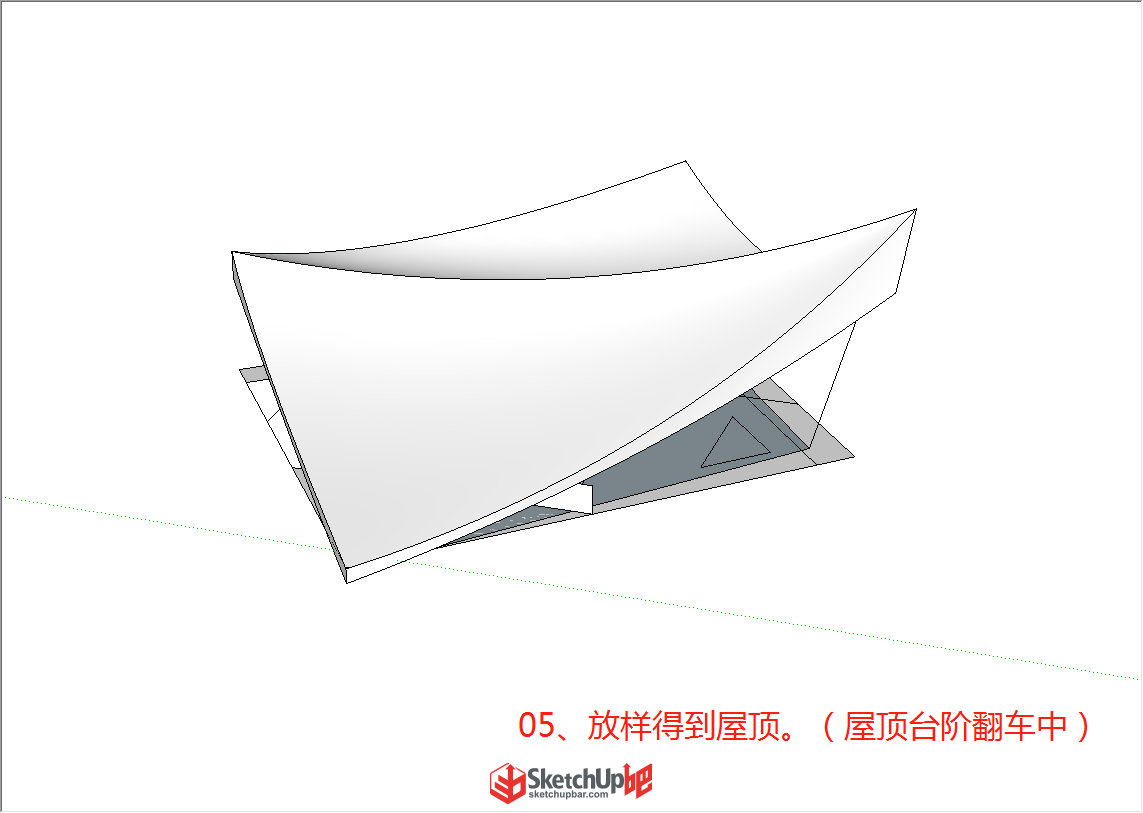

5、放樣得到屋頂。

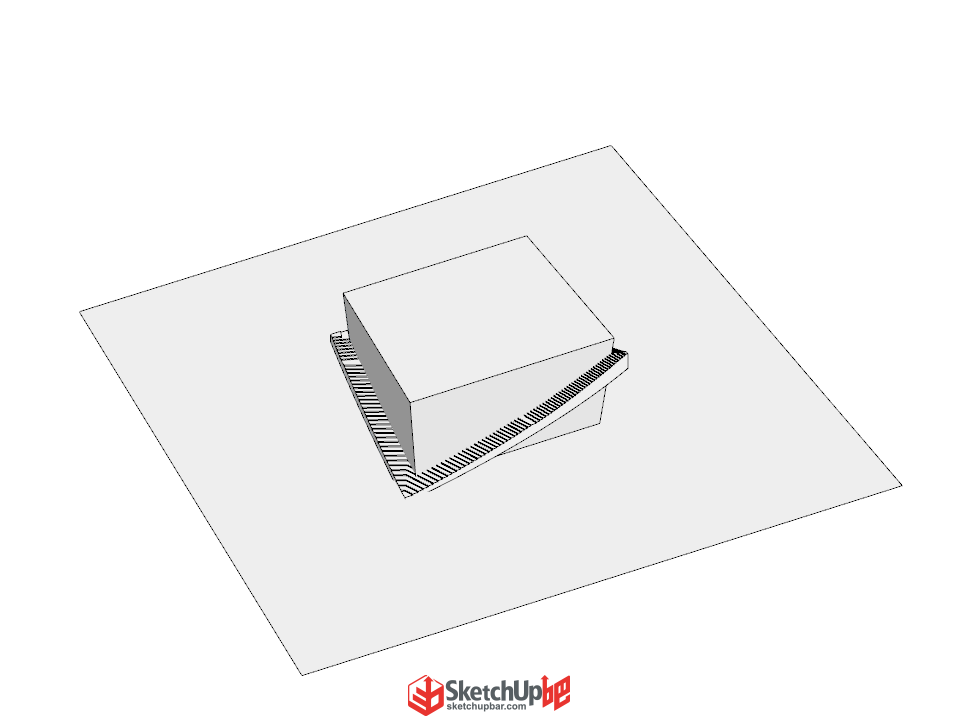

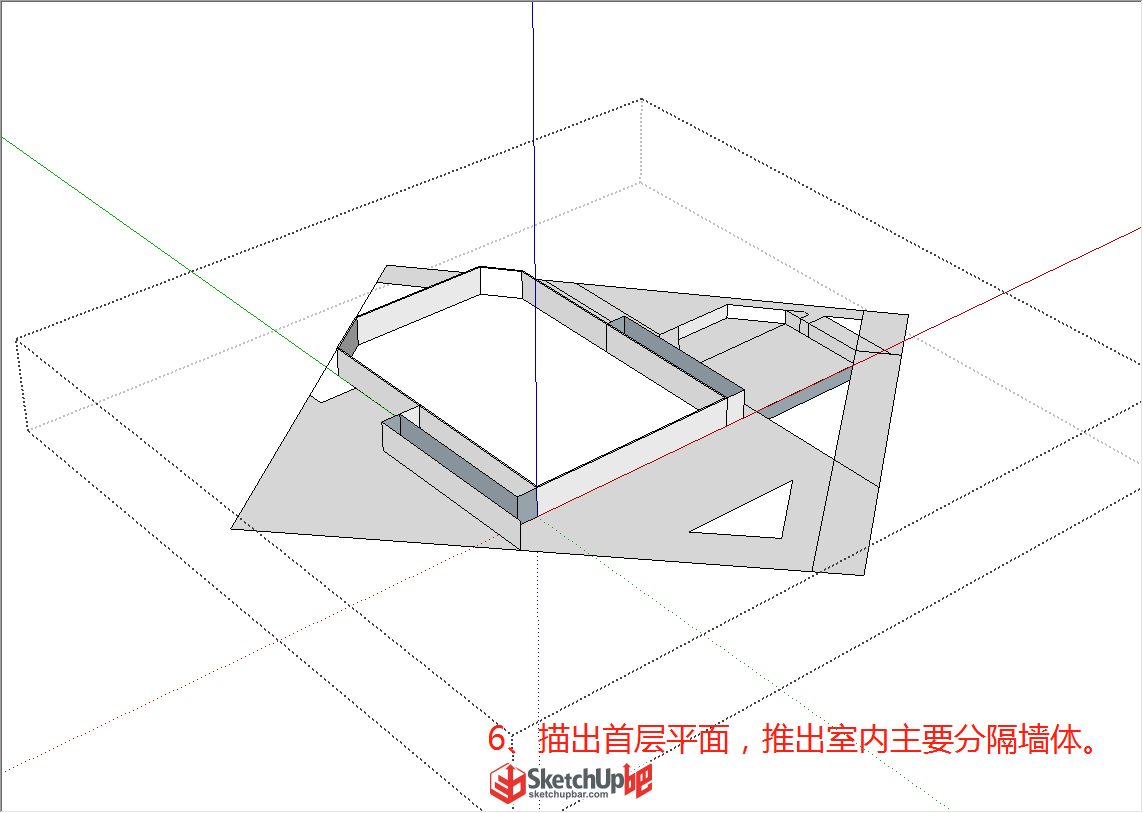

6、描出首層平面，推出室內主要分隔墻體。

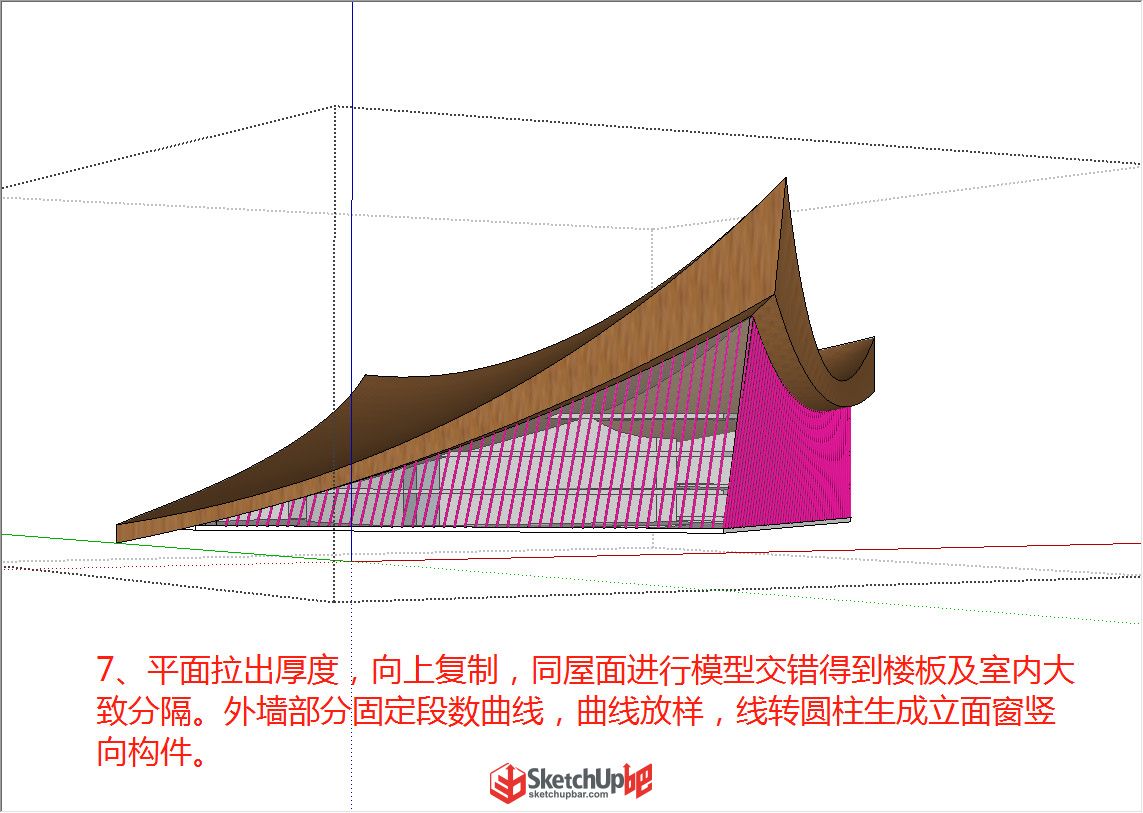

7、平面拉出厚度，向上復制，同屋面進行模型交錯得到樓板及室內大致分隔。外墻部分固定段數曲線，曲線放樣，【線轉圓柱】（SUAPP編號148）生成立面窗豎向構件。

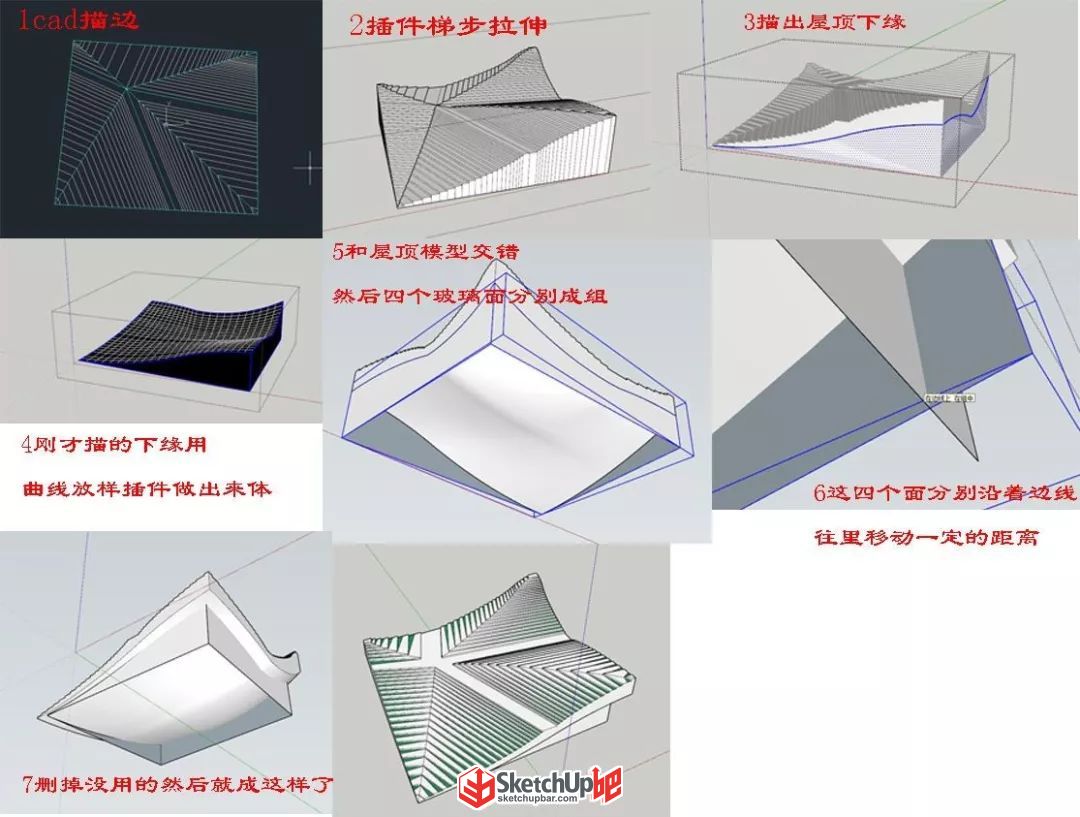

1、CAD描邊

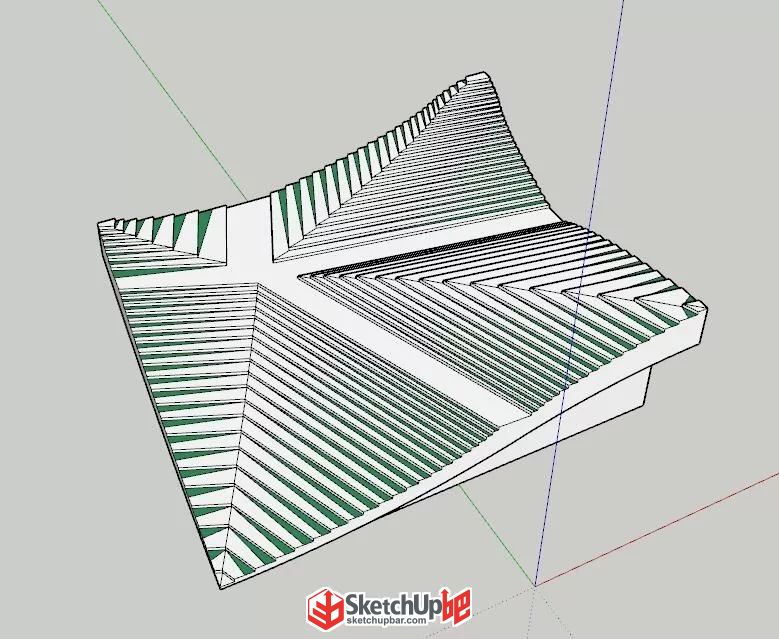

2、梯步拉伸

3、描出屋頂下邊緣

4、下邊緣用【曲線放樣】（SUAPP編號427）做出來

5、制作玻璃面和屋頂進行交錯，玻璃面成組

6、玻璃面分別朝里移動一點

7、刪除沒用的部分

8、處理細節，完成

大家依然很厲害

這次可把小吧為難慘了

各種翻車

差點就交不了這次視頻了

不過頑強的小吧還是硬著頭皮完成了

畢竟答應了大家今天要公布啊

自己挖的坑自己來填

來看看小吧的翻車視頻吧

視頻錄制—SketchUp吧彈指神通（真不想承認是我錄的

音樂：K-391 - Fantastic (Remaster)

本文使用插件來自

SUAPP3.4中文云端插件庫（專業版）
