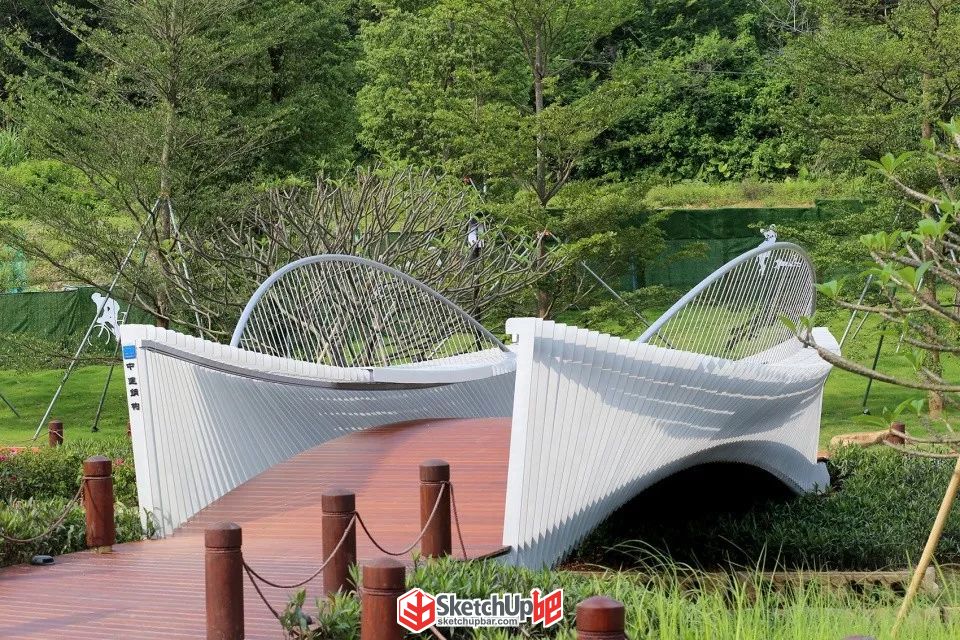

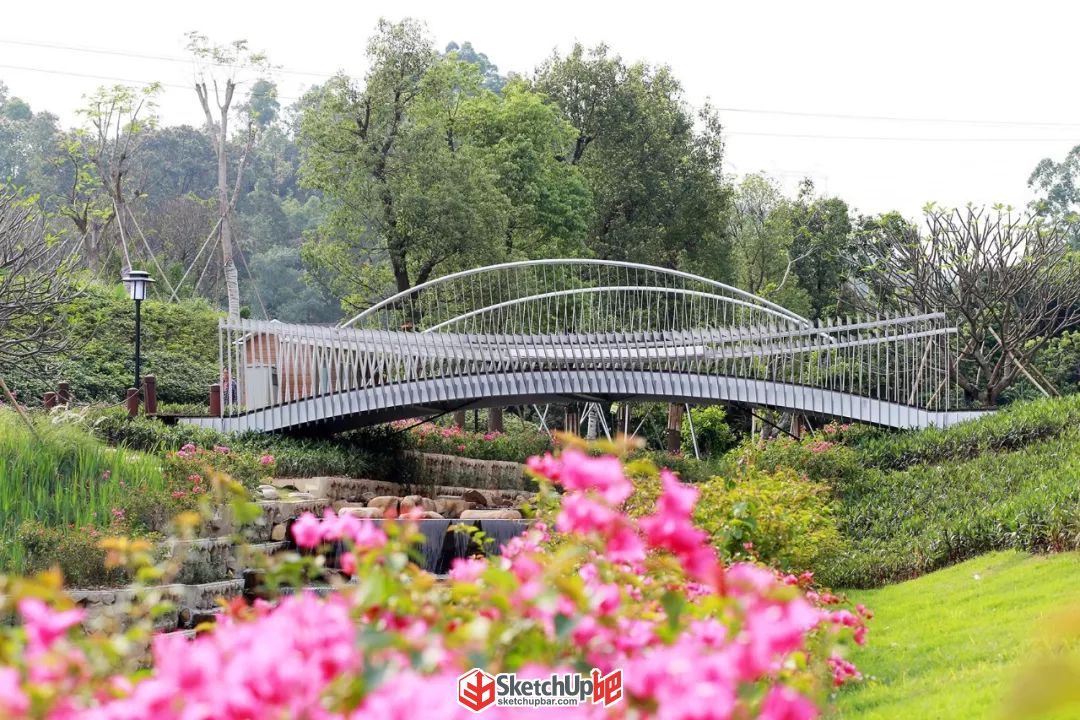

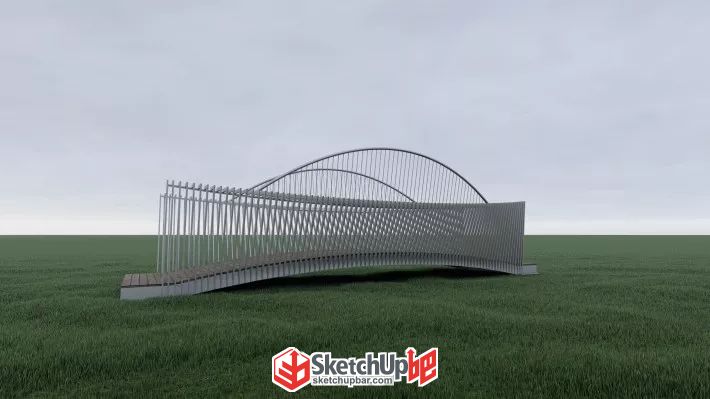

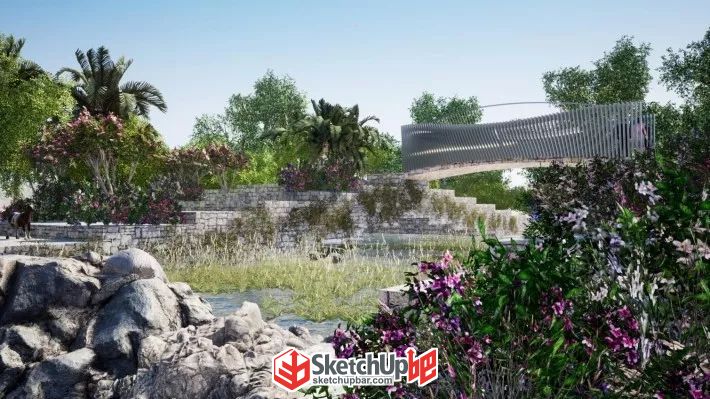

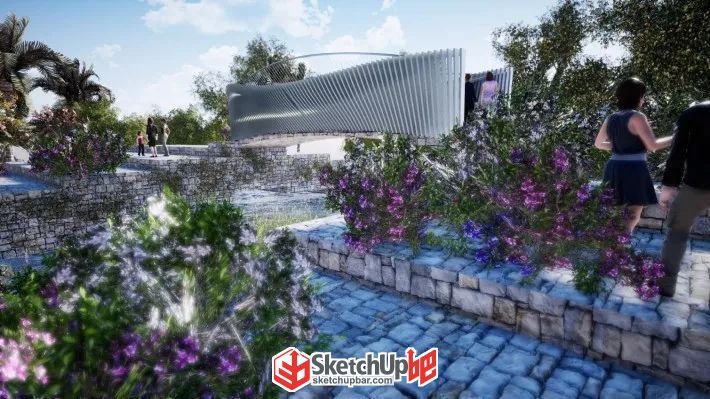

中國深圳市的人行鋼結構橋粱：設計跨度10米，橋面凈寬2.5米。欄桿外沿最大寬度4.64米，采用單跨鋼拱結構?？傆娩摿?噸，橋梁兩岸連接慢行綠道和濱水棧道，它的下游是公園內的生態濕地，周邊是山體公園，四周綠意盎然，風景優美，在這樣的一個既特殊、又典型的景觀空間，橋不僅僅是連接兩岸的交通設施，也是與環境和諧共生的藝術品。

資料來源：archdaily

這么不圓潤的鋼架橋

當然要盤他！

ID：hi·小帆兒

使用插件：貝茲曲線（SUAPP編號96）、輪廓放樣（SUAPP編號427）、超級推拉（SUAPP編號94）、切片工具（SUAPP編號279）、線轉圓柱（SUAPP編號148）

建模思路：

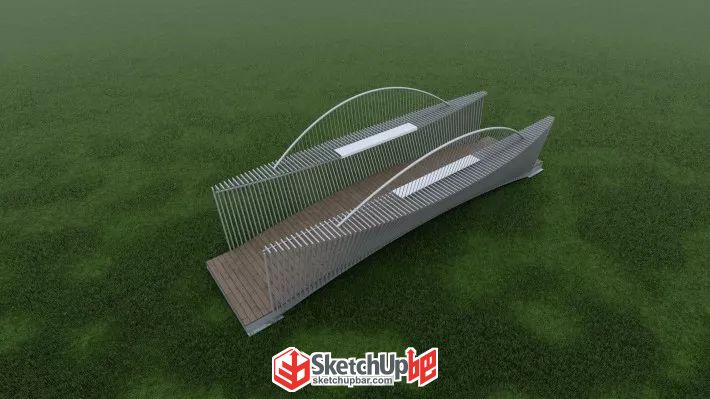

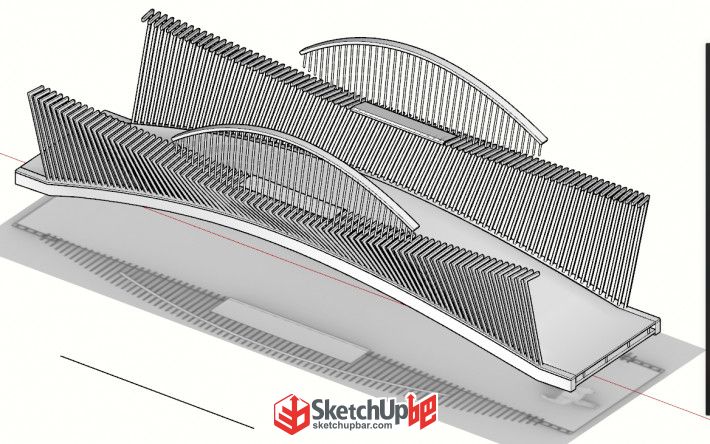

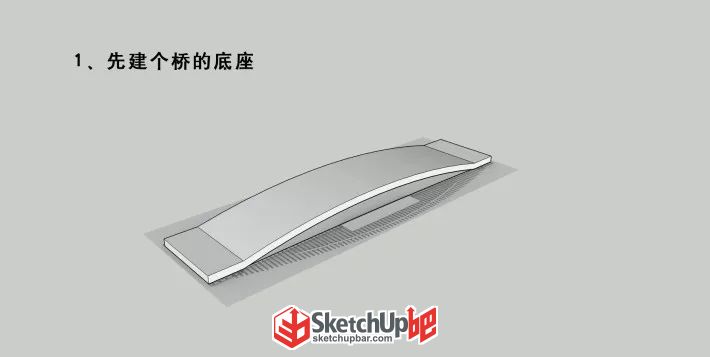

1、導入圖片，描出橋面線條，并推拉出橋面。

2、用貝茲曲線勾出欄桿輪廓，使用輪廓放樣進行封面。

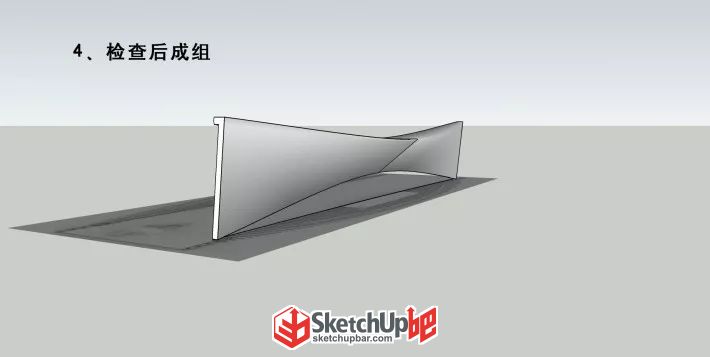

3、使用超級推拉拉出厚度，用切片工具將其切割為80份。

4、拉出上方的弧形，輪廓放樣出豎向結構線，然后使用線轉圓柱轉為實體。

5、將做好的部分鏡像到另一邊就完成了。

ID：shayu_007

使用插件：貝茲曲線（SUAPP編號96）、曲線放樣（SUAPP編號427）、拉線成面（SUAPP編號156）、聯合推拉（SUAPP編號94）、線轉圓柱（SUAPP編號148）

建模思路：

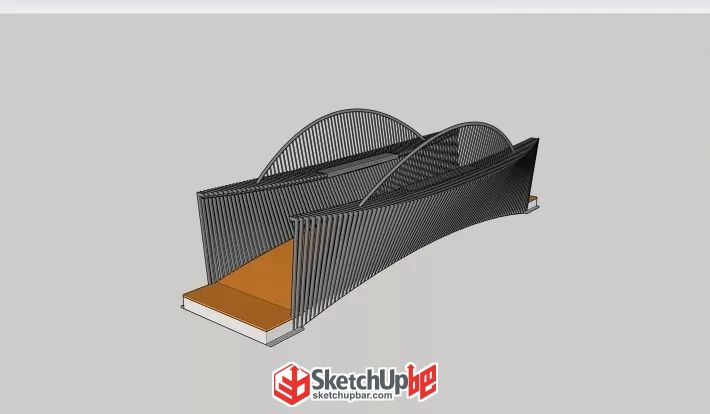

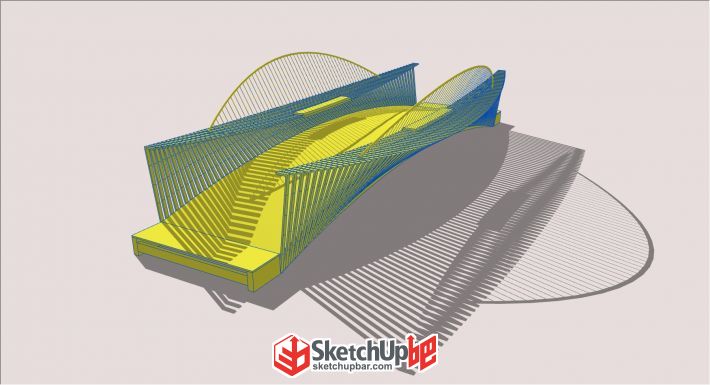

1、繪制鋼架橋結構線。

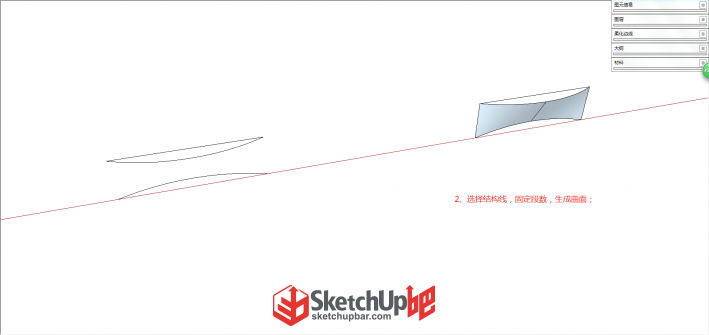

2、選擇結構線，固定曲線的段數，然后生成曲面。

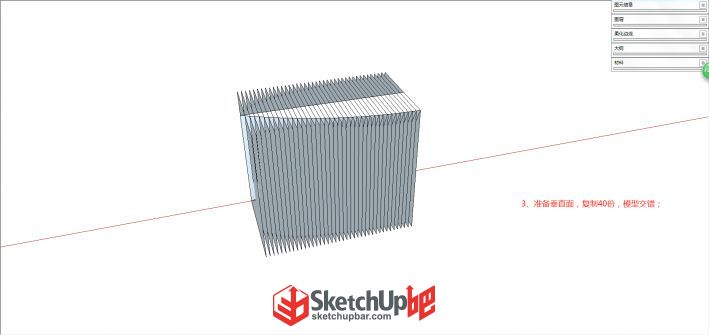

3、繪制40份垂面，然后模型交錯得到結構線。

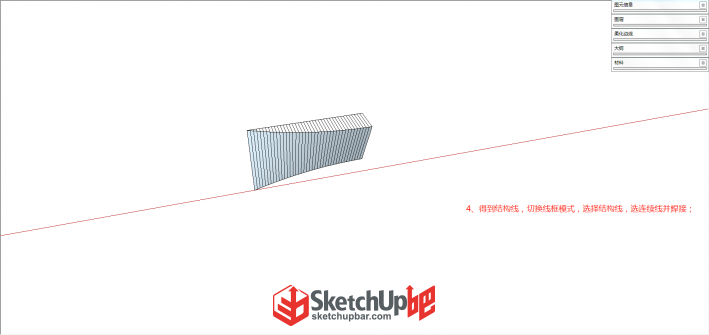

4、選擇線框模式，全選結構線進行焊接。

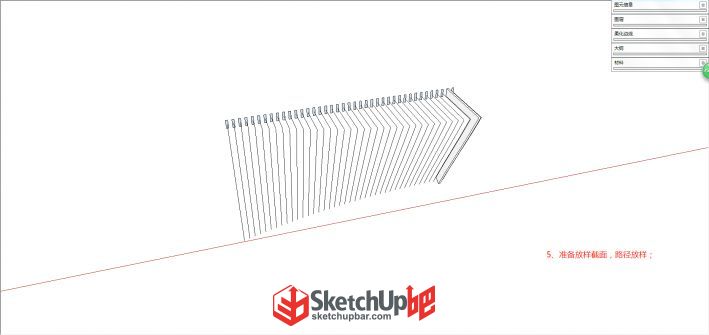

5、準備放樣截面，路徑放樣出欄桿。

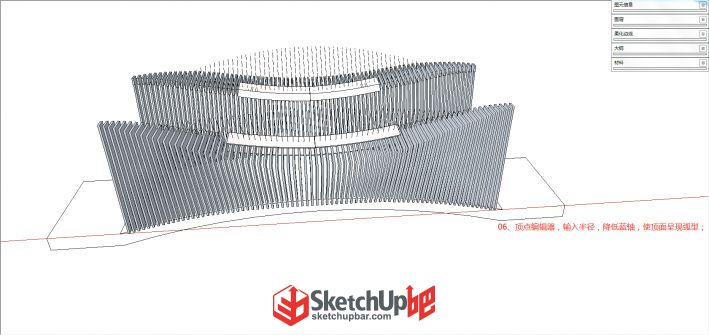

6、使用頂點編輯器，輸入半徑降低藍軸，使欄桿頂面呈現弧形。

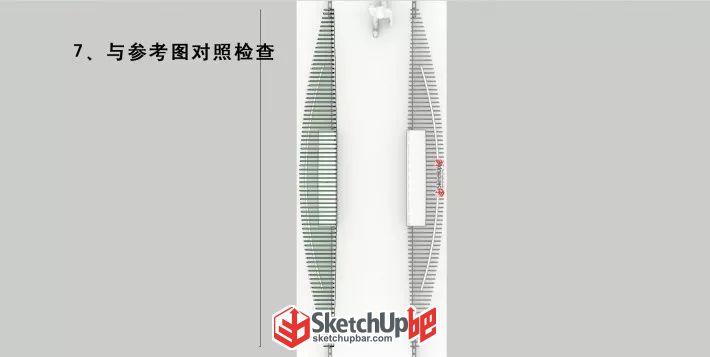

7、最后進行細部調整就OK了。

ID：yuxilian@yeah

使用插件：輪廓放樣（SUAPP編號427）、切片工具（SUAPP編號279）、線轉圓柱（SUAPP編號148）

建模思路：

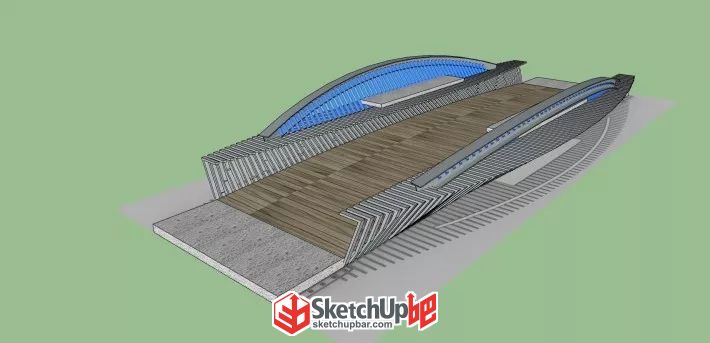

1、先繪制鋼架橋底座。

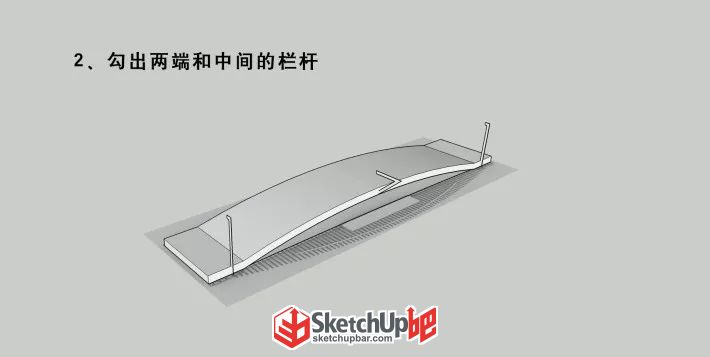

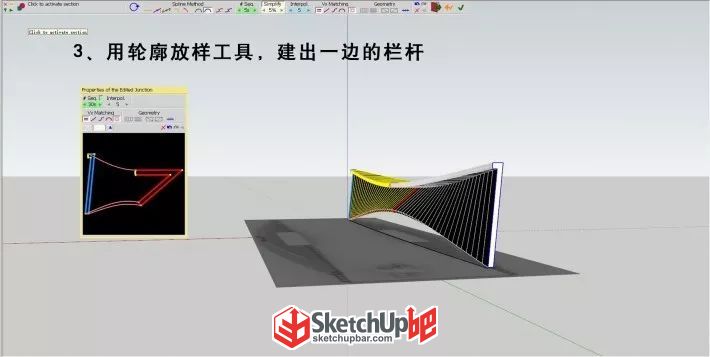

2、勾出兩端和中間的欄桿，使用輪廓放樣，建出一邊欄桿。

3、使用切片工具對其進行切割。然后復制到另一邊。

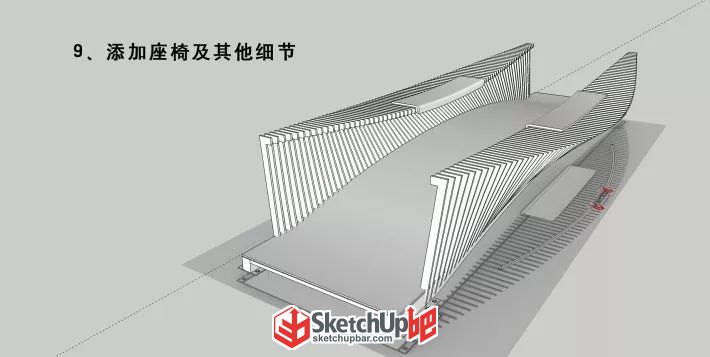

4、添加座椅及其他細節。

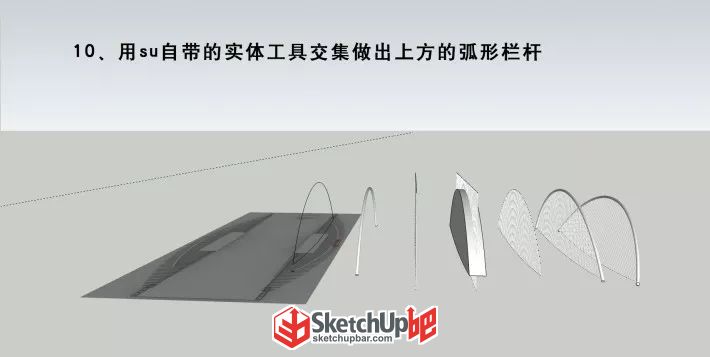

5、用實體工具-交集做出上方的弧形欄桿。最后組裝在一起就可以了。

SketchUp吧

視頻錄制：SketchUp吧-瞬息千里

使用插件：貝茲曲線（SUAPP編號96）、輪廓放樣（SUAPP編號427）、超級推拉（SUAPP編號94）、切片工具（SUAPP編號279）、線轉圓柱（SUAPP編號148）、鏡像物體（SUAPP編號2）、拉線成面（SUAPP編號156）

建模思路：

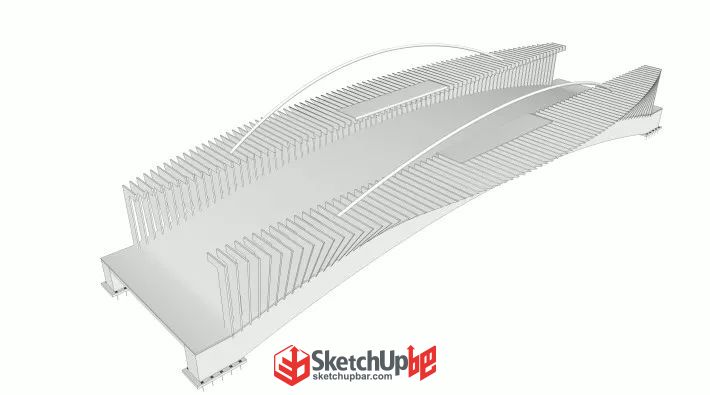

1、使用貝茲曲線繪制欄桿輪廓。

2、全選輪廓線使用輪廓放樣，然后選擇生成的曲面使用超級推拉添加一個厚度。

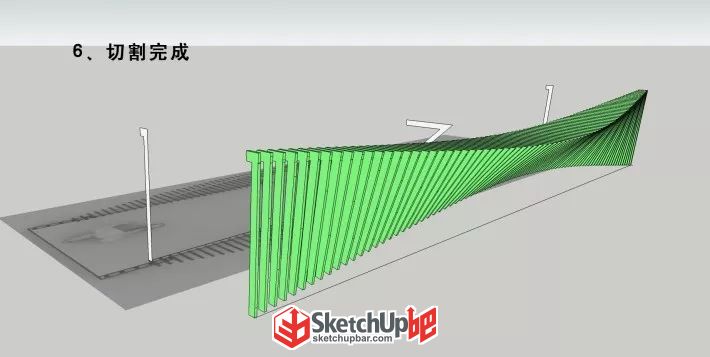

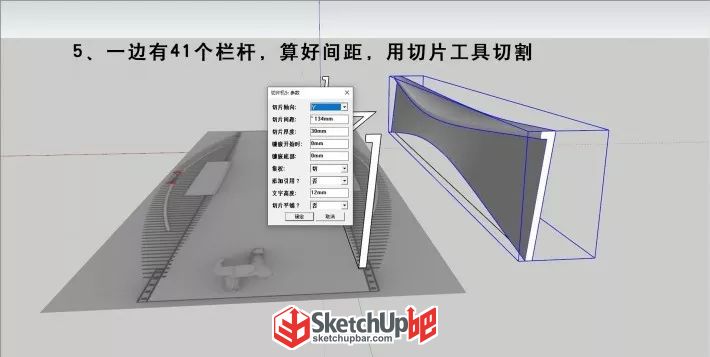

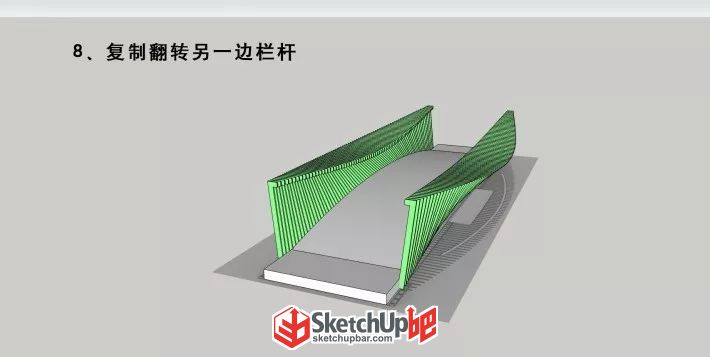

3、使用切片工具進行切割。然后使用鏡像物體鏡像到另一邊。

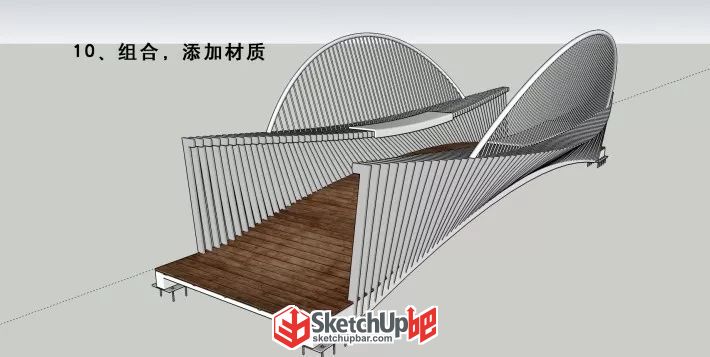

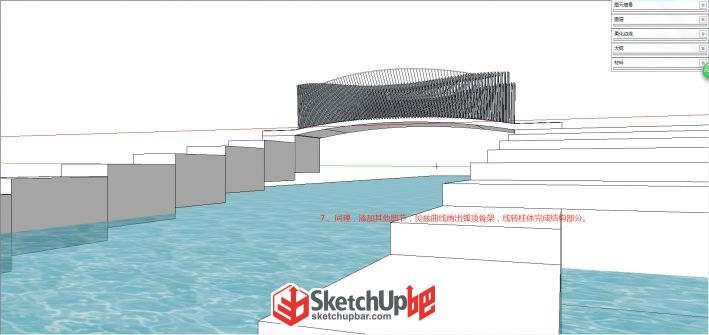

4、添加座椅和其他細節，最后在組裝在一起就完成了繪制。

更多小伙伴作品

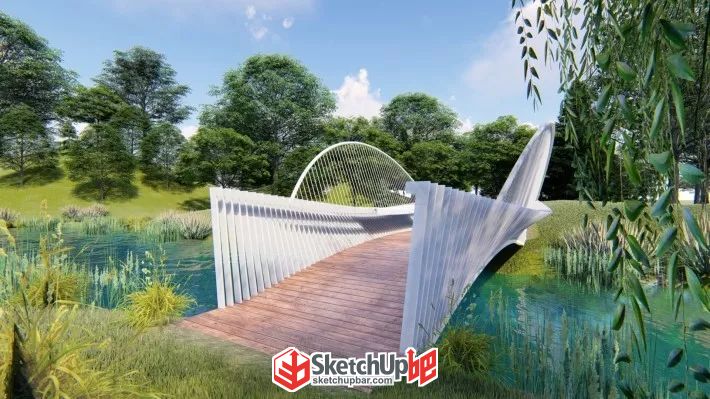

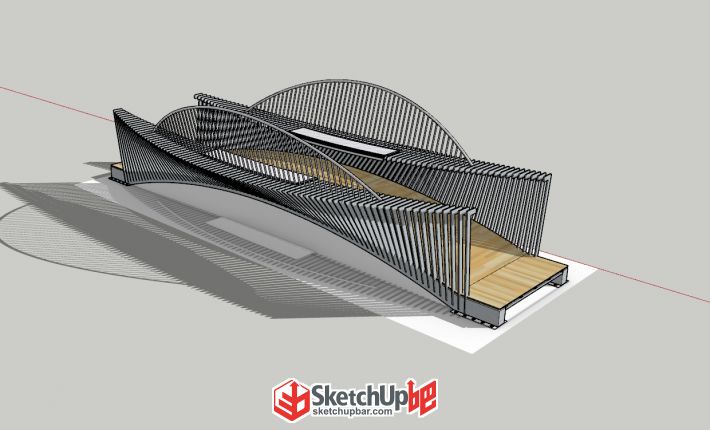

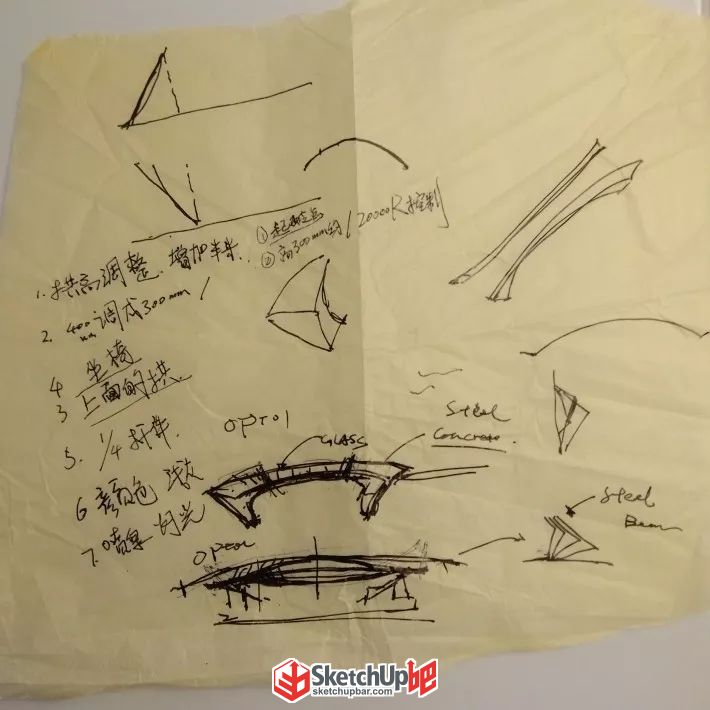

該圖為鋼架橋原創作者分享的設計構想圖
