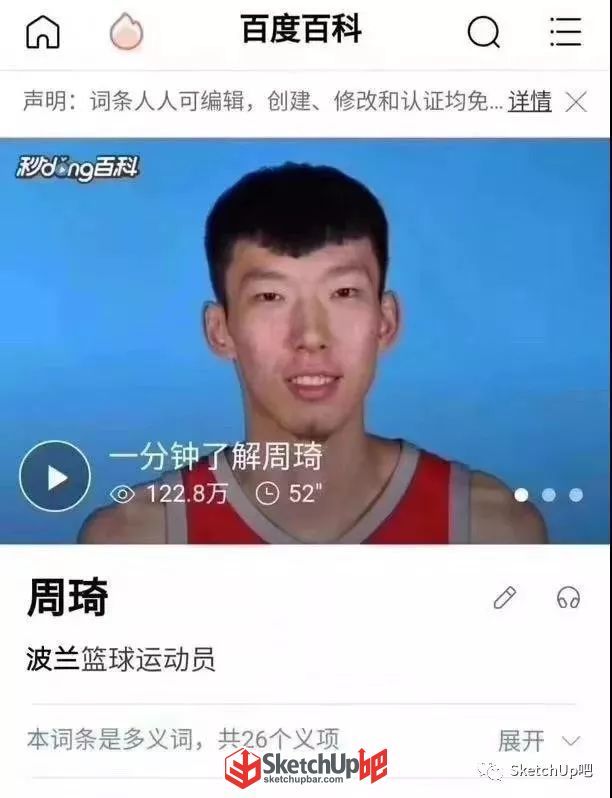

截圖里的波蘭二字是有人P上去的。

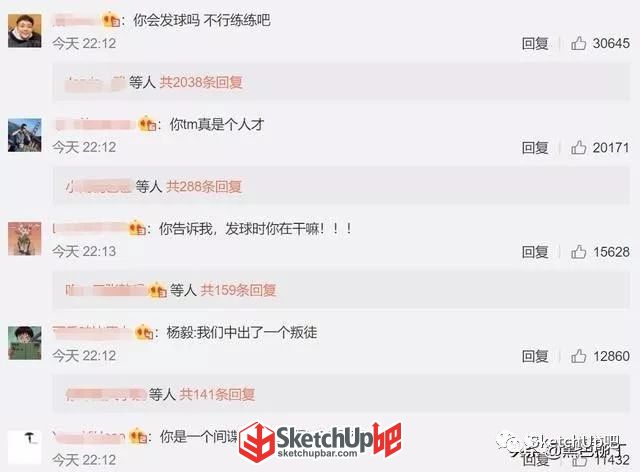

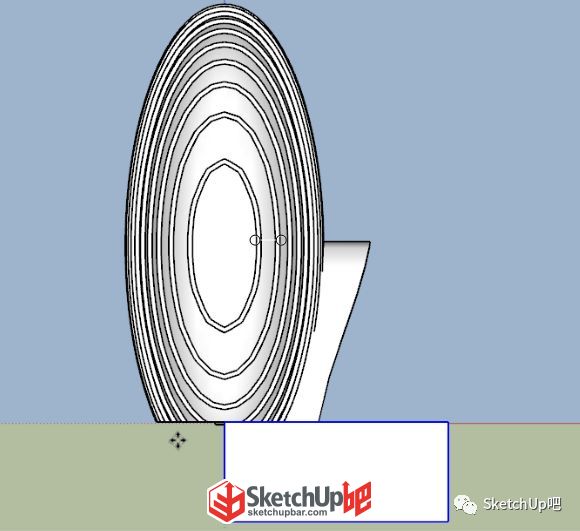

網友吐槽會不會發球 不會小吧來 說來就來 就它 ↓

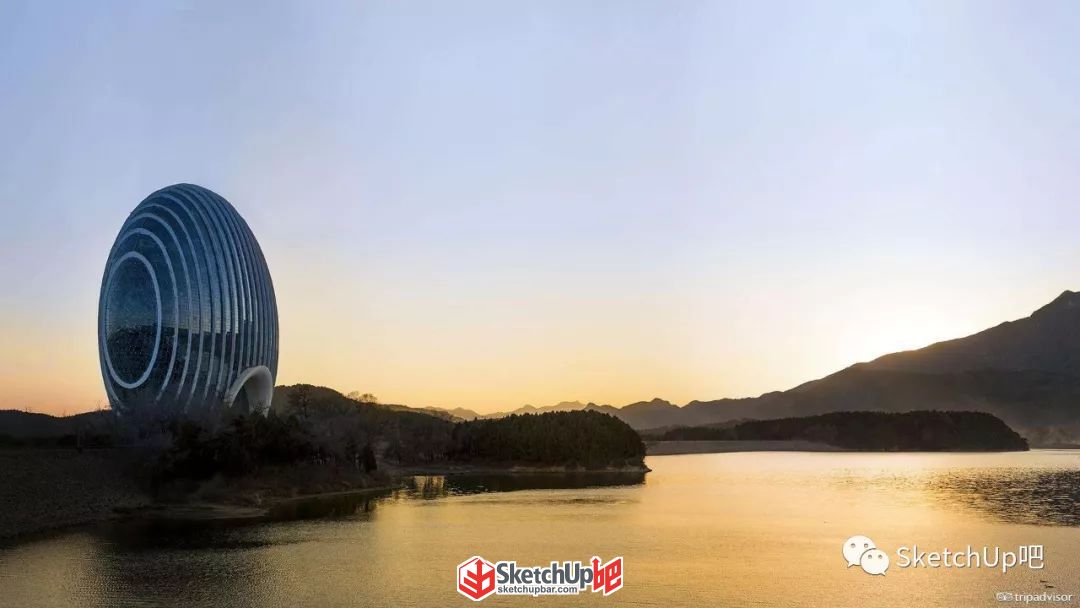

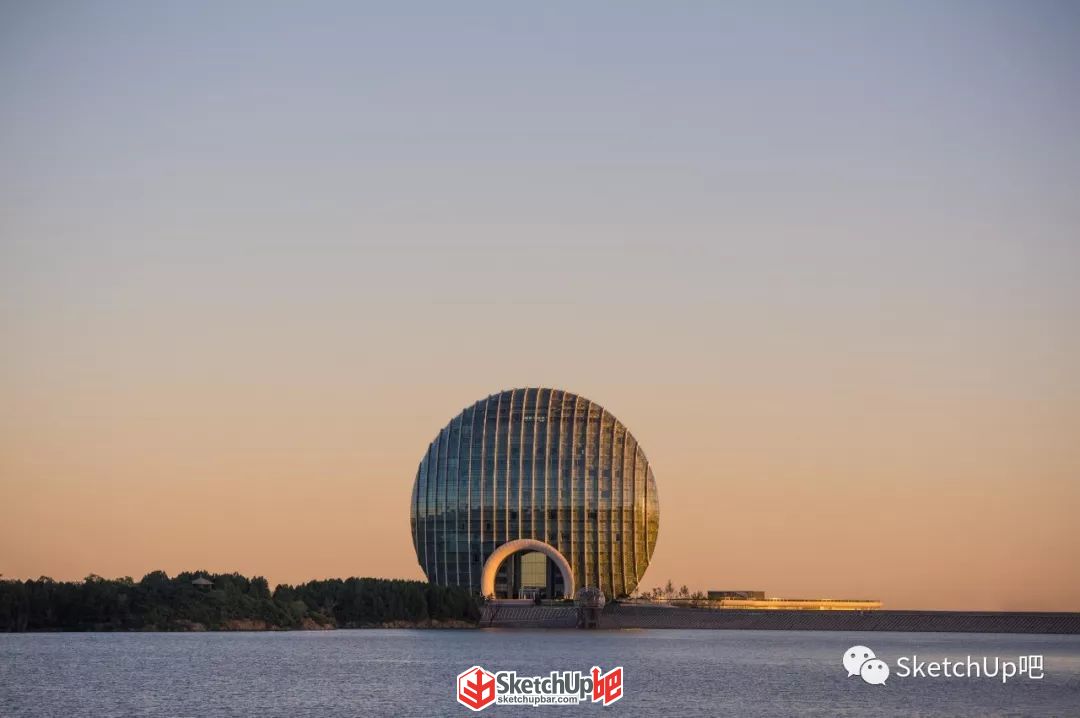

片來源于網絡，侵刪 這是北京的日出東方凱賓斯基酒店，從側面看，酒店建筑是扇貝的形狀，扇貝在中國文化里代表了財富，配合酒店建筑正面的圓形“旭日東升”寓意，代表著中國的蓬勃發展。從空中俯瞰，酒店的裙樓形狀酷似“祥云”，也代表了中國文化中“彩云追日”的浪漫寓意。酒店完全由中國本土設計公司完成，同時因環保技術被喻為“會呼吸”的科技酒店。 ——資料摘自百度百科

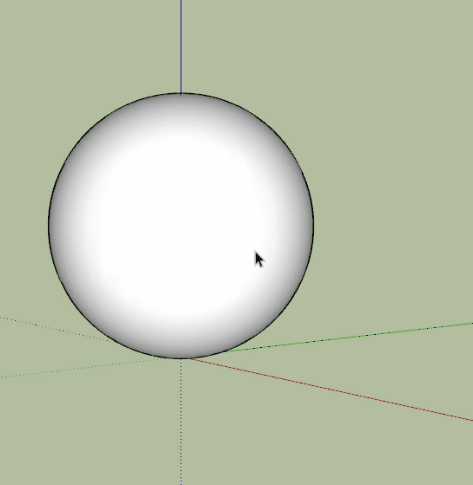

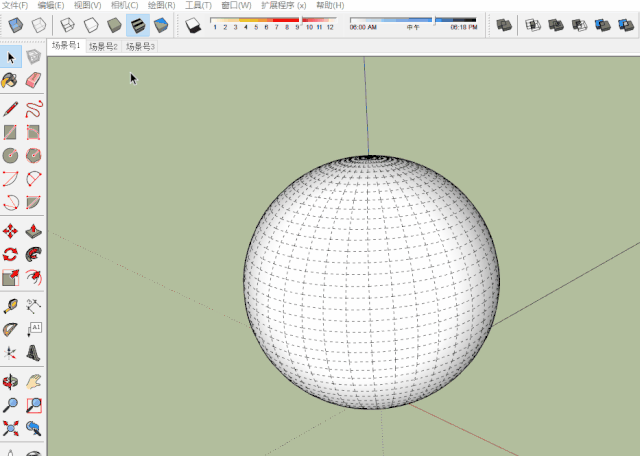

來看看小吧的技術吧 接球 視頻教程 視頻錄制：SketchUp吧-彈指神通 音樂：Niha - Imaginary Friend 圖文教程 來來來，先用【標準球體】（SUAPP編號203）建一個球。

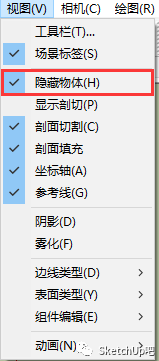

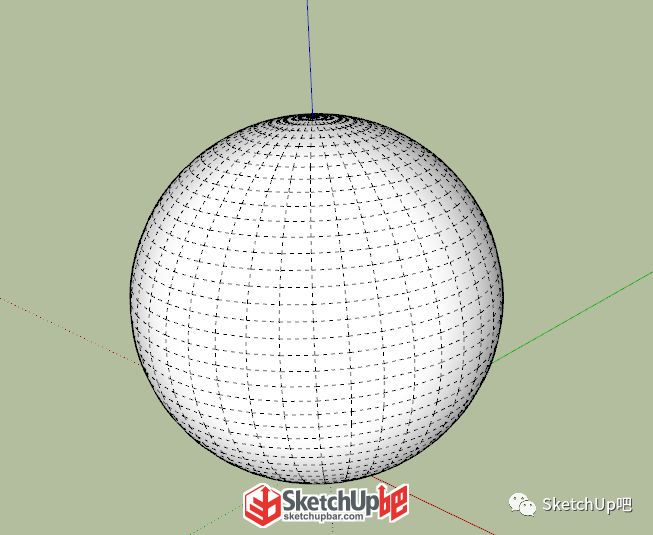

咦，這里怎么顯示了這么多虛線呢？ 哈哈，知識點來了！這里是因為打開了“隱藏物體”選項，把這個√去掉就可以啦！
噔噔蹬蹬~~~虛線沒有啦！

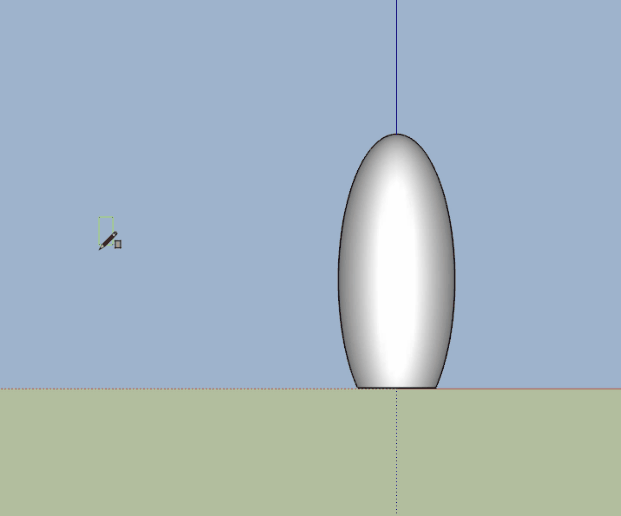

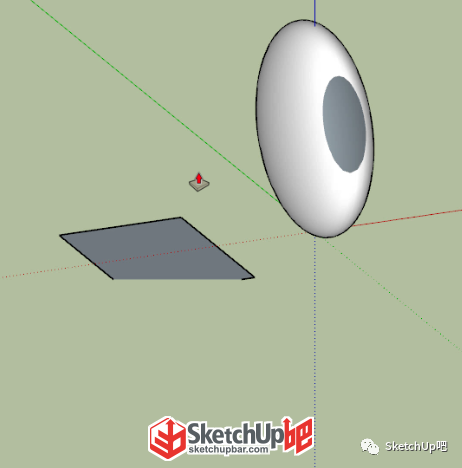

這個球太圓潤，都說被我打扁了，那就捏一捏。縮放工具選一個面的中心點，按住ctrl向中心縮放。
使用【移至原點】中的原點居中（SUAPP編號293）將群組移至原點，調整位置，選中兩個組件，使用實體工具中的拆分進行分割，刪除多余的部分。

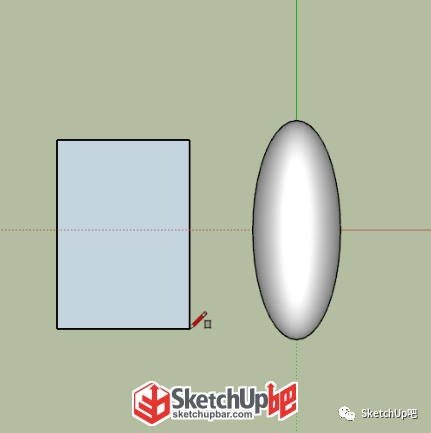

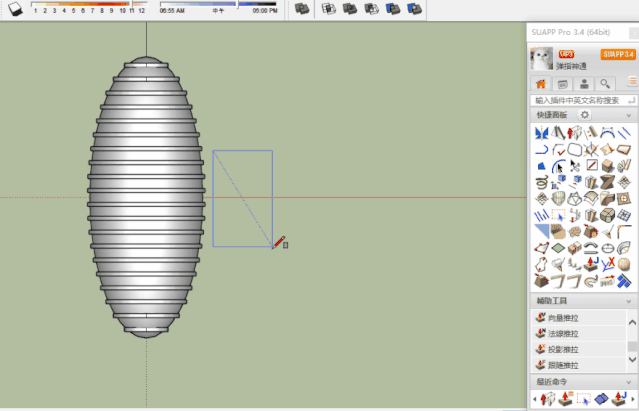

繪制矩形 ，陣列復制出來，創建成群組。
再使用原點居中（SUAPP編號293）移動到原點，再使用模型交錯得到交錯的部分。刪除多余的部分，隱藏中心的扁球體。

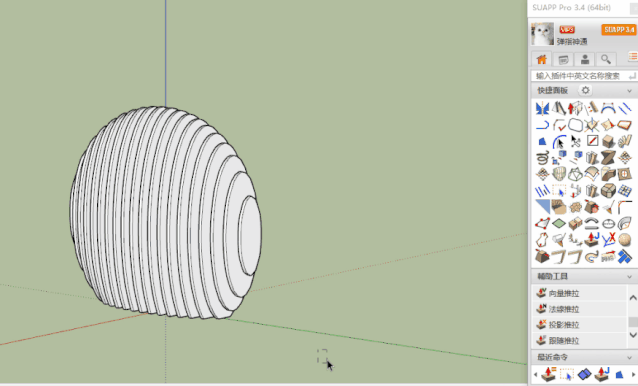

使用【封面工具】（SUAPP編號413）進行封面，全選使用【超級推拉】的聯合推拉（SUAPP編號94）將面推拉出厚度。 另一面也需要推拉，先選擇一個面，【按角選擇】中的選擇平行面（SUAPP編號266）選擇和它平行的面。再使用聯合推拉拉出一樣的厚度。

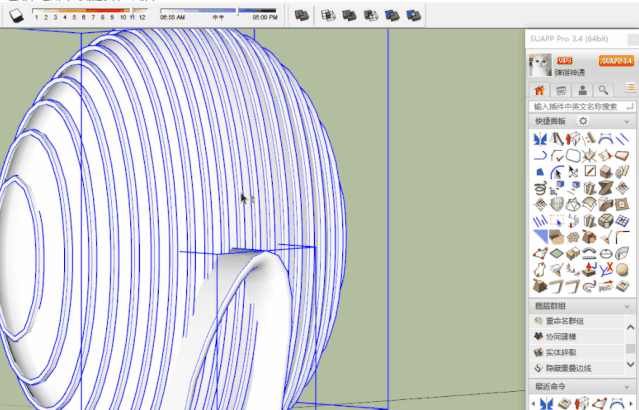

接下來要做圓環啦，我們分5步走1、創建成群組，進入群組2、使用選平行面選擇面，按住shift，將另一邊的平行面全部選中3、然后使用【反向選擇】（SUAPP編號40）選中弧形面4、使用【超級推拉】（SUAPP編號94）中的加厚推拉拉出厚度5、刪除中間的面。圓環出來啦！

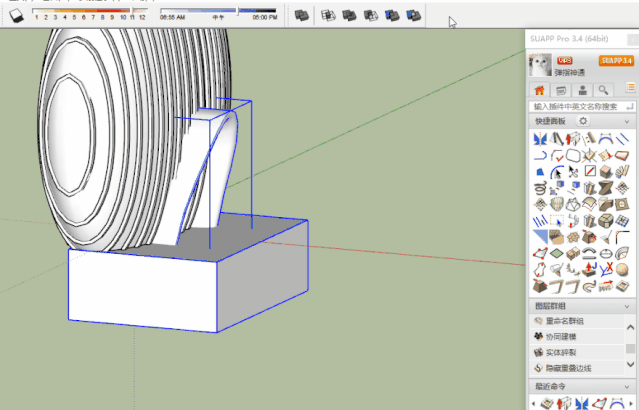

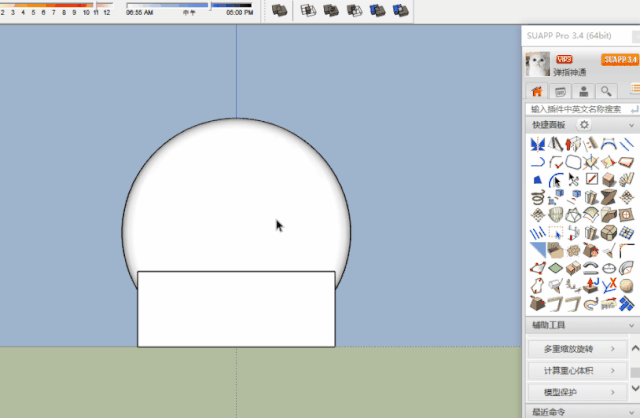

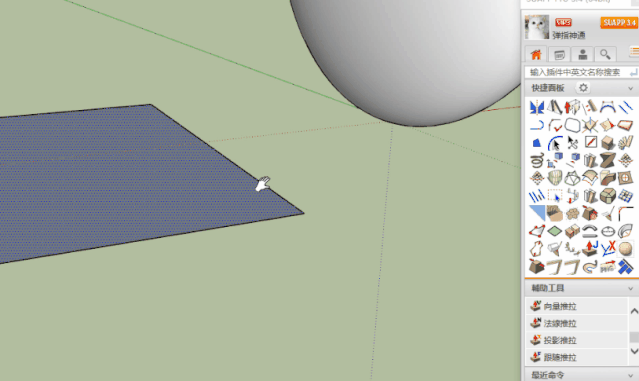

這里下部是沒有的，需要把多余的部分去除，我們又分3步來吧！1、繪制一條直線，使用【拉線成面】（SUAPP編號156）拉成面2、推拉出厚度，創建成群組，移動位置3、使用實體拆分，刪除多余的部分。對，沒錯，又是實體工具，咋就這么好用呢~

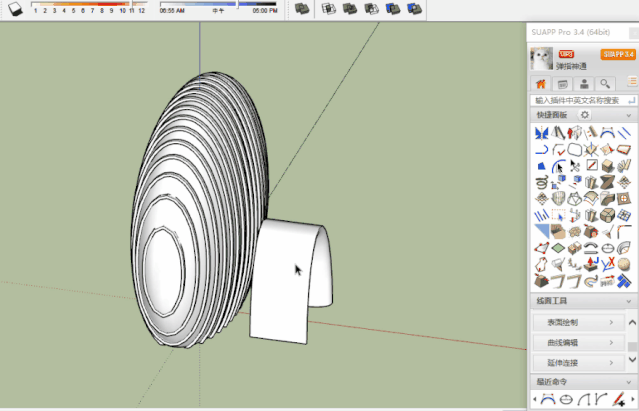

然后我們來做大門，又分5步走吧~1、繪制矩形，一條邊線垂直方向拉線成面2、垂直面使用【增強圓弧】中的橢圓（SUAPP編號355）繪制弧形3、水平面使用【貝茲曲線】（SUAPP編號96）繪制截4、刪除多余的部分，保留截面和弧形路徑5、使用路徑跟隨做出大門部分。
創建成群組，進入群組，使用【頂點編輯】（SUAPP編號263），選擇弧形中心點，再選擇狀態設置軟半徑的數值，水平移動。

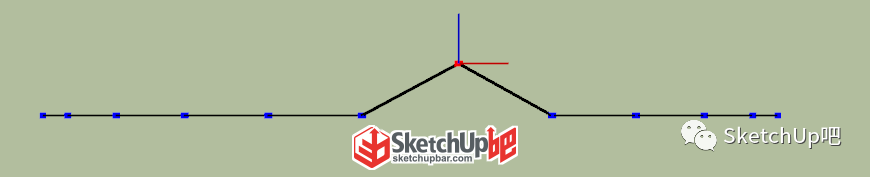

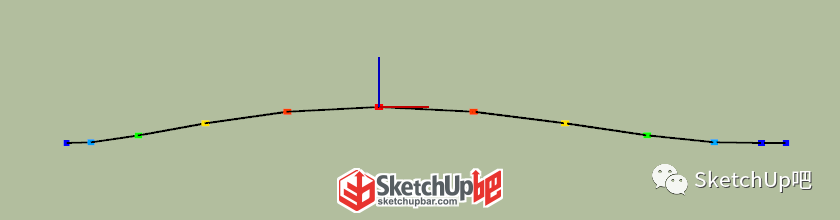

當軟半徑為0時，拖動一個點，只有這一個點移動了。
當軟半徑設置了非0數值時，拖動一個點，相鄰的點也會跟著移動，形成一個弧形，數值越大，弧形越大。

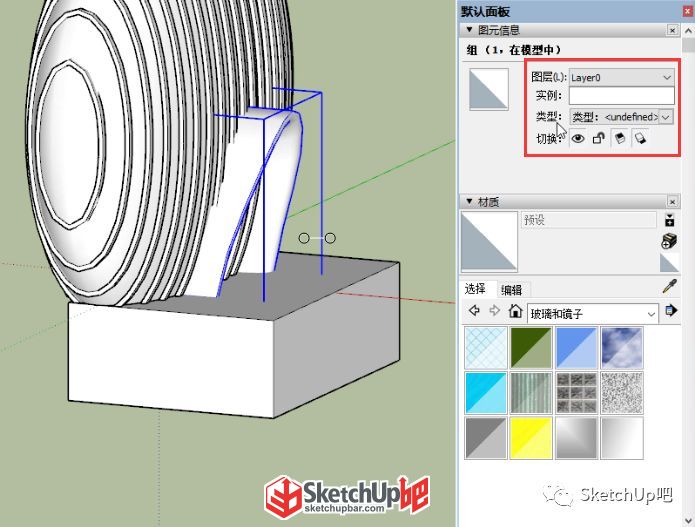

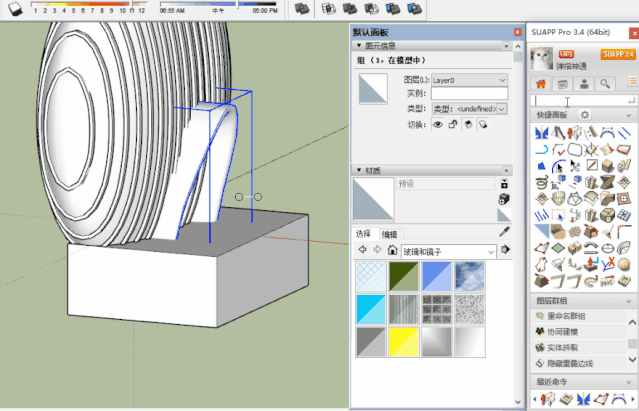

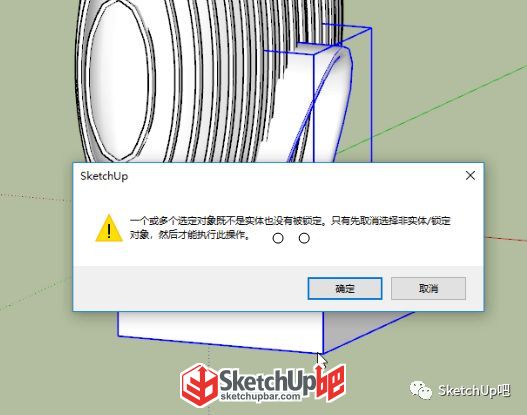

什么，這里提示有對象不是實體，看來我們得來檢查一下了。
沒錯，知識點來得猝不及防~ 這里分享一個簡單的辦法來判斷對象是否為實體，打開圖元信息面板，實體有體積這個選項。

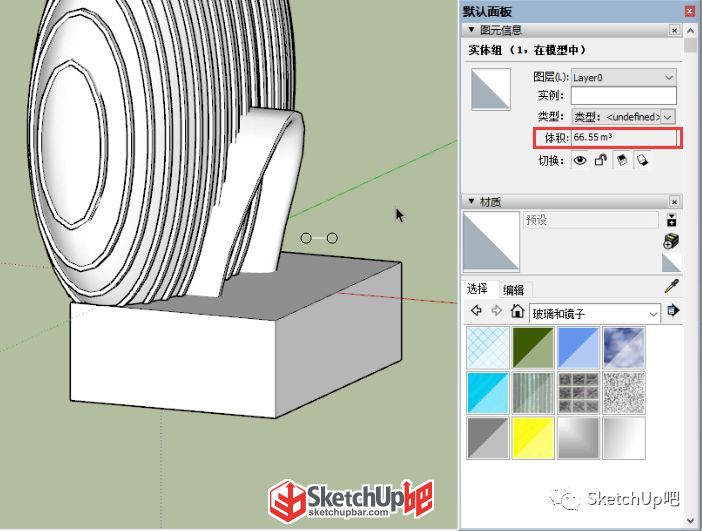

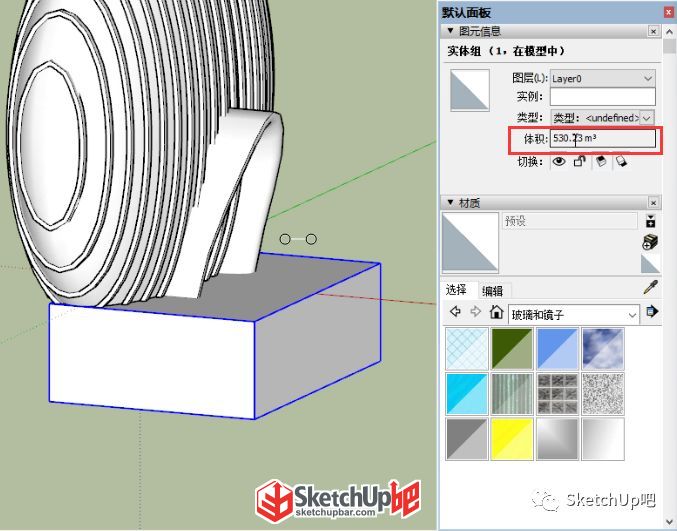

這里使用【實體修復】（SUAPP編號307）修復實體，修復后體積選項出現啦！
哈哈，懂了沒~
接下來可以使用實體工具了~再使用【S4U鏡像】（SUAPP編號410）鏡像一下。
再再再使用實體工具將大門里多余的部分刪除掉。

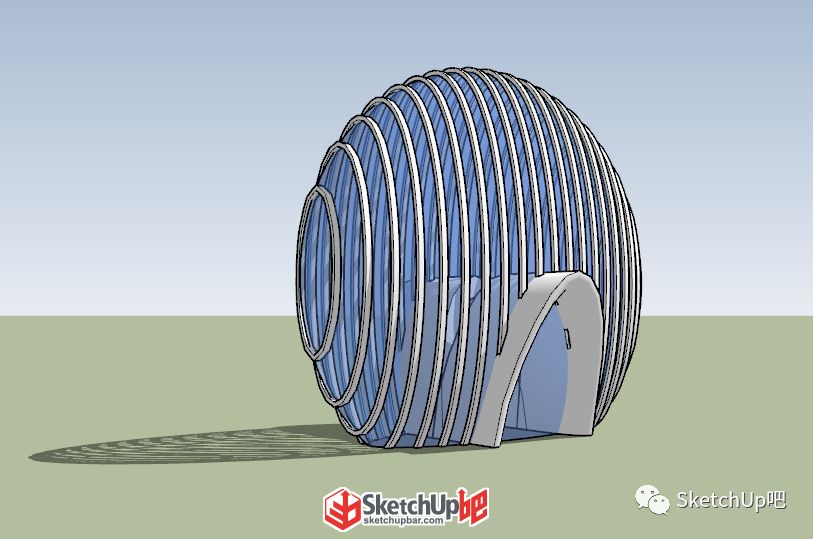

好了，這個扁球就做好了！
小吧的5毛效果圖來一張！

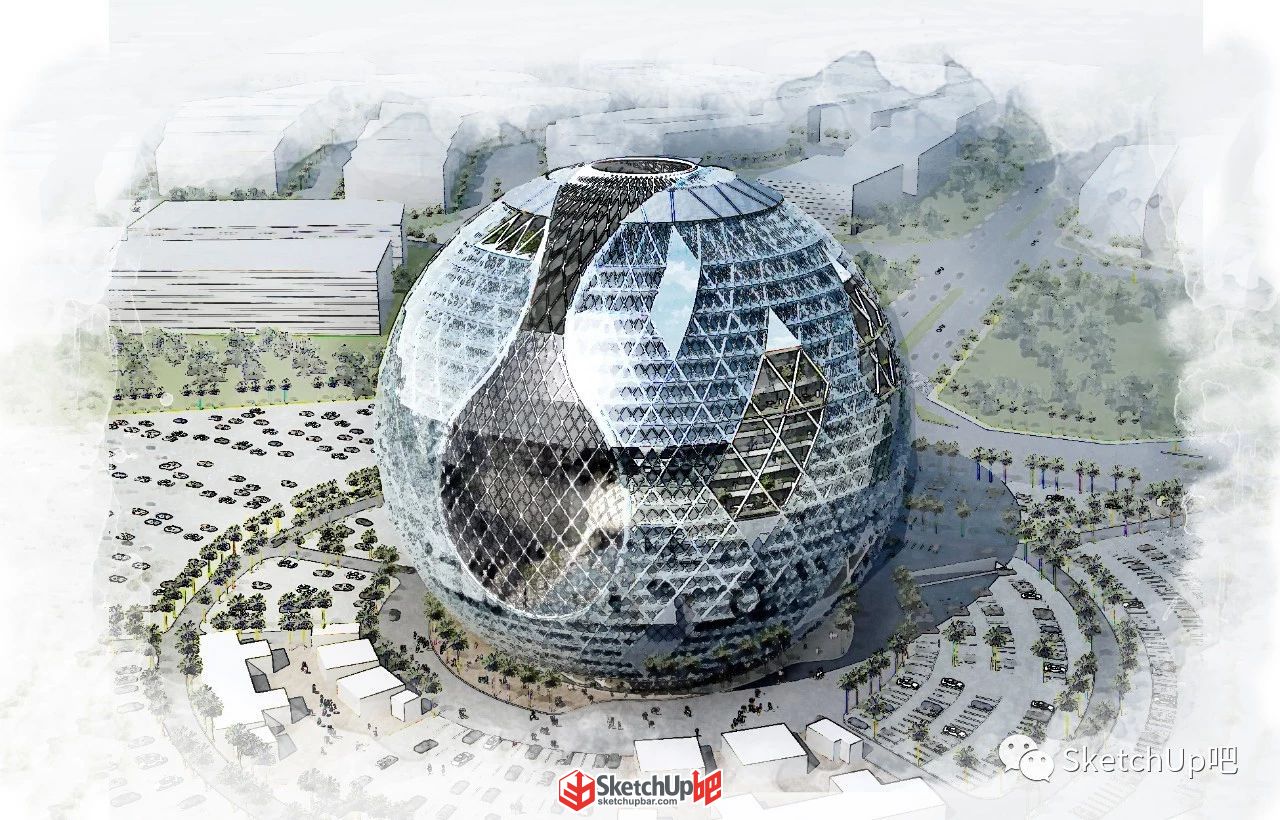

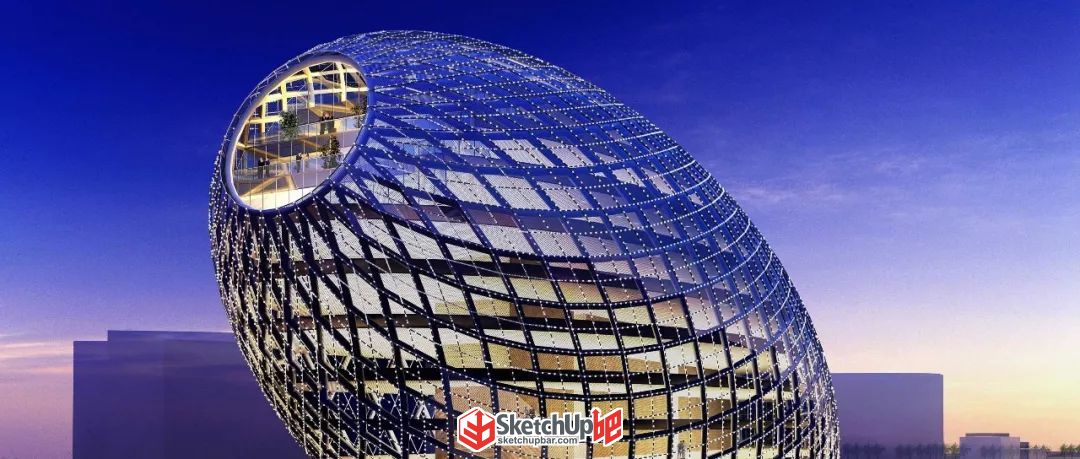

我們來回顧一下以前的球吧！
本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【講吧】欄目 www.asketchup.com/video 最后還是希望大家不要因為 周琦一次的失誤就狂噴 否定他的成績 籃球不應該成為網絡暴力的溫床 我們相信中國隊下一次一定能取得勝利
|
