今天分享的是倫敦有機亭的建模思路 這個是咱們懸賞建模的作業 會有哪些小伙伴會上墻呢 一起來看看吧 文末有建模視頻喲

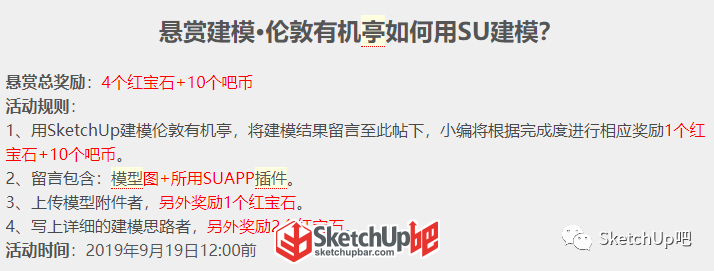

作業詳情

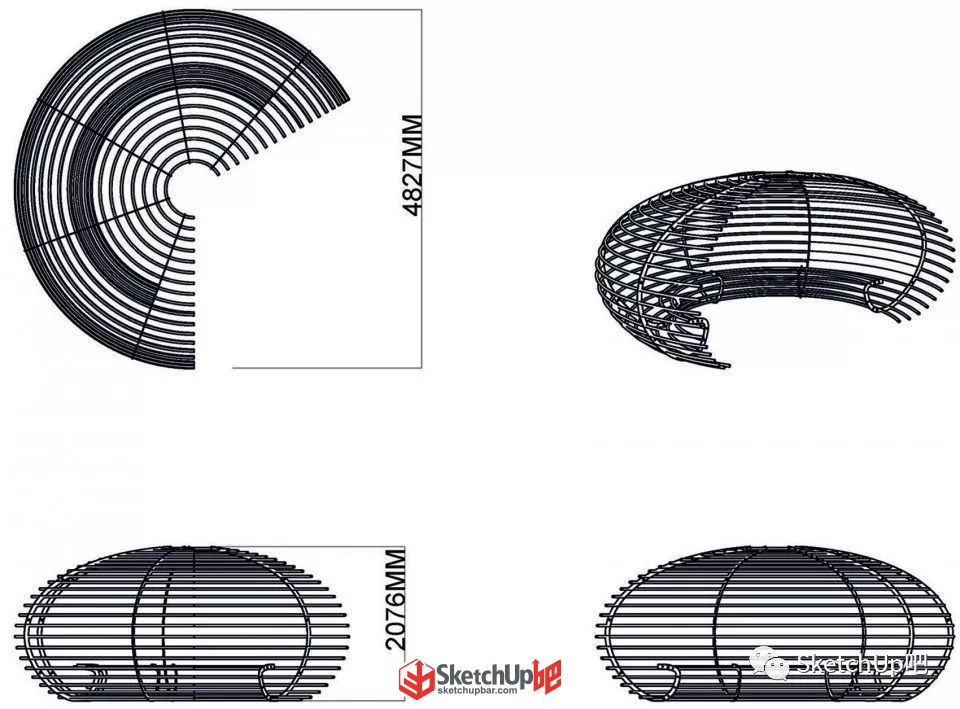

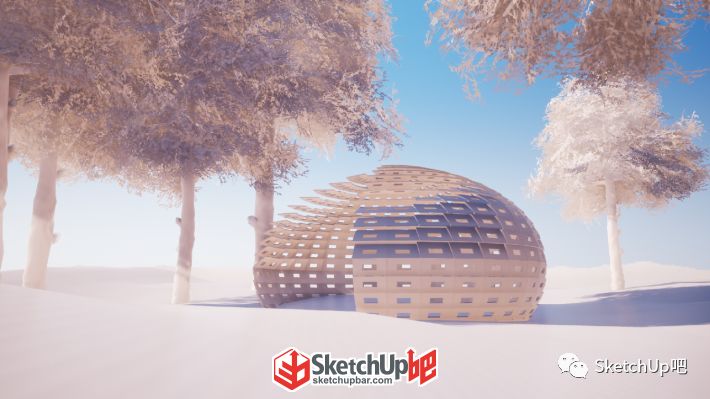

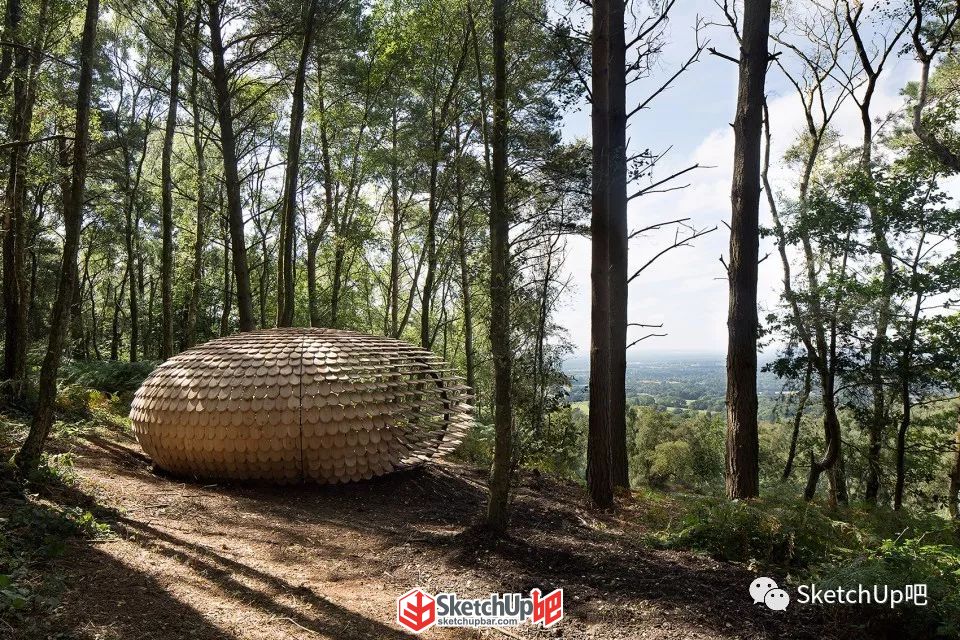

作業參考圖

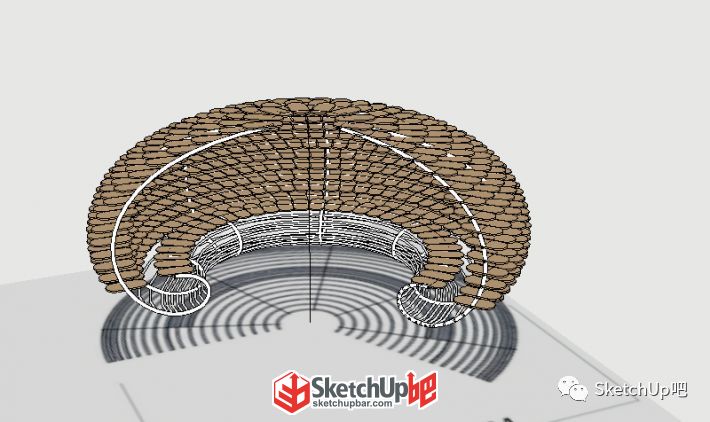

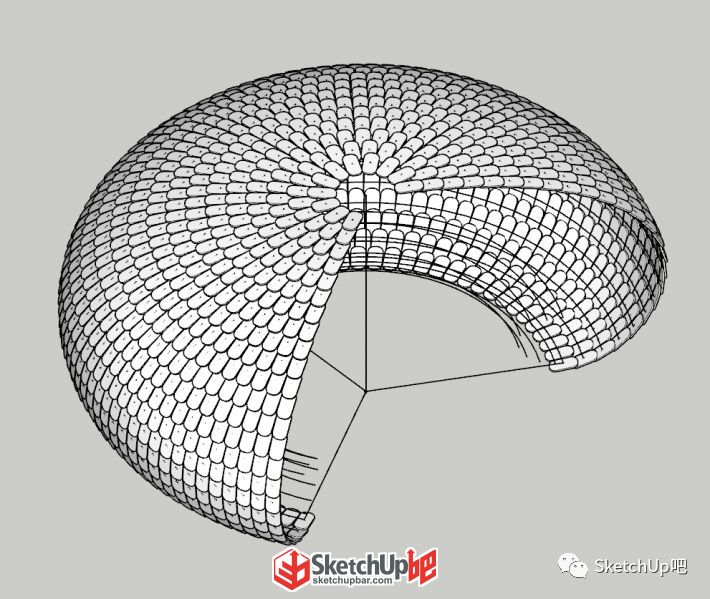

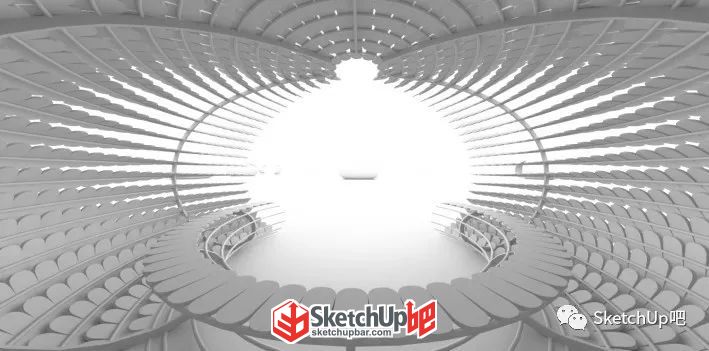

圖截取自谷德 圖片可以看出這又是一個球 難點就是表皮的木塊排列 以及部分木塊的旋轉 先來看看吧友們的作品吧 作者：tanroy

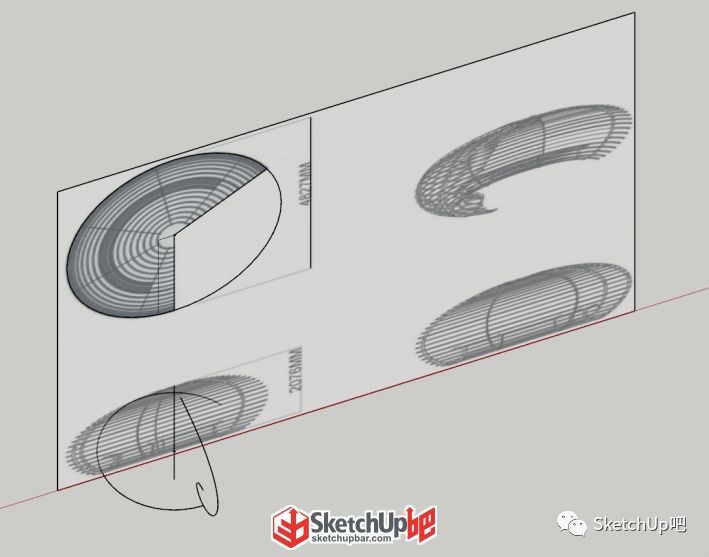

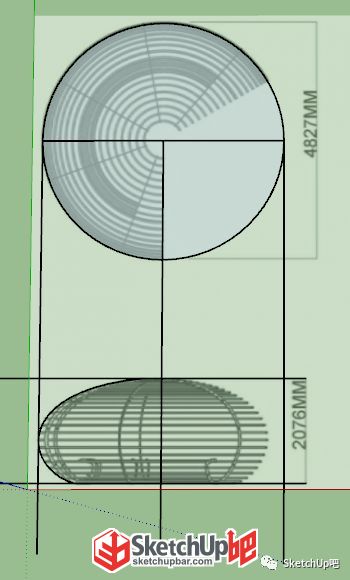

第一步，導案例平立面，按真實尺度描邊。

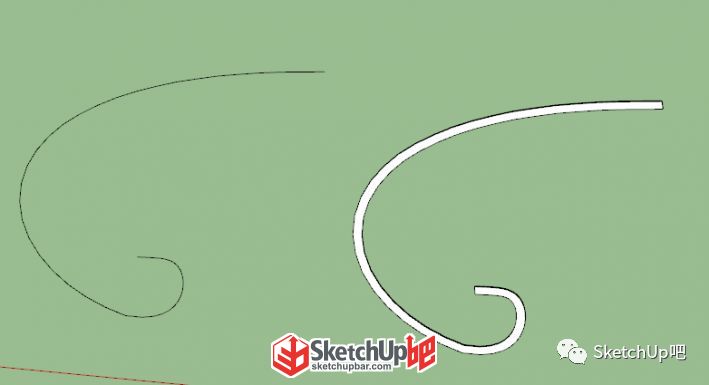

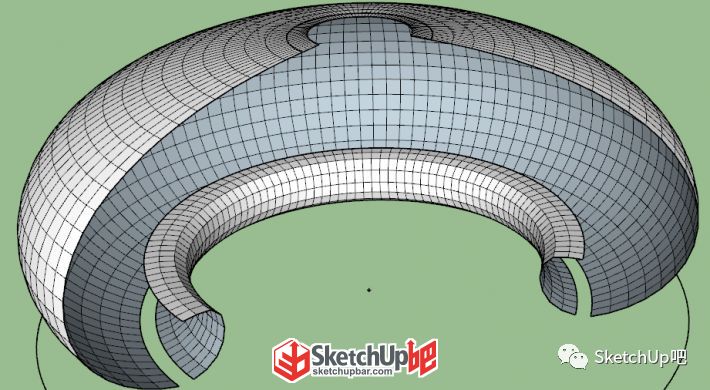

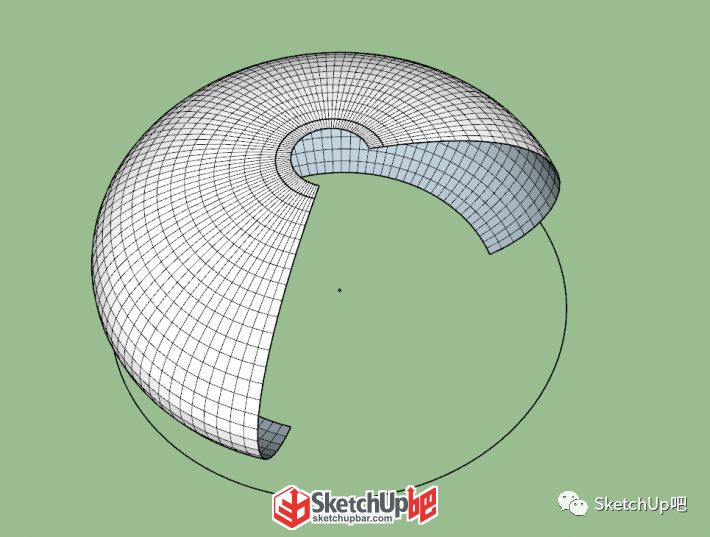

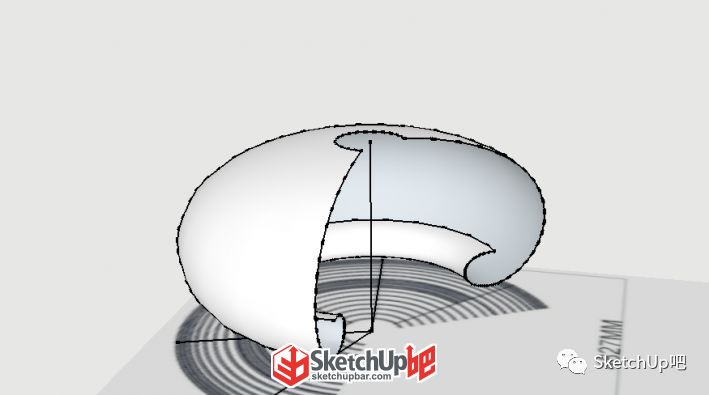

第二步，用快速車削（SUAPP編號222）旋轉軸得出形體（PS 這里我試了路徑跟隨，生成的形體一頭一尾總是有問題，角度不對）

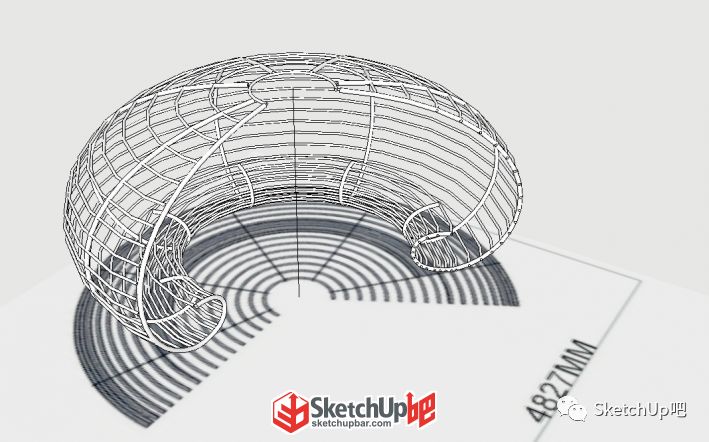

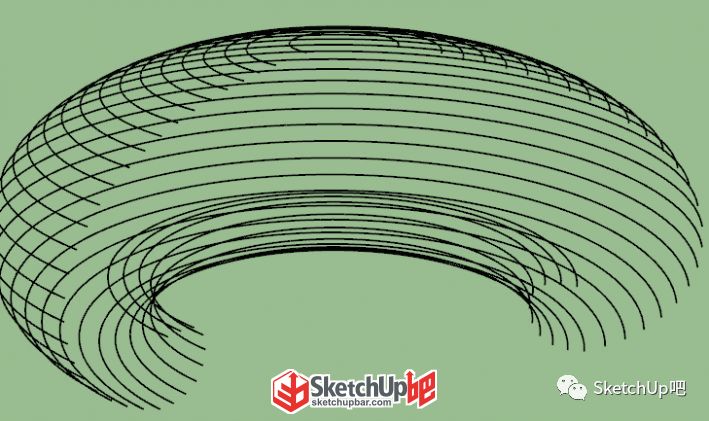

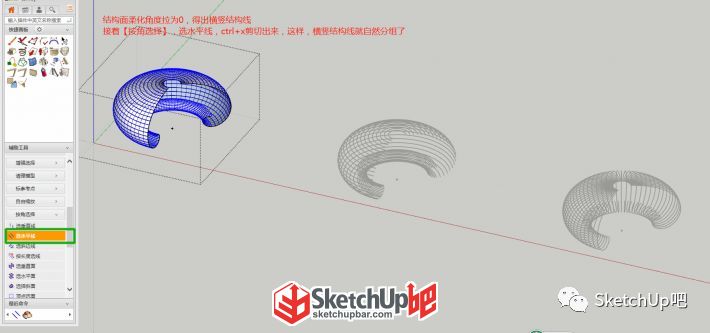

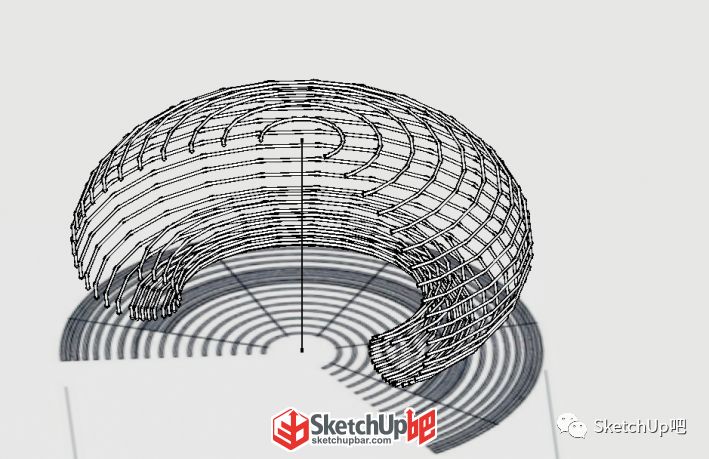

第三步，結構面柔化角度拉為0，得出橫豎結構線，全選，接著按角選擇-選水平線（SUAPP編號266），ctrl+x剪切出來，橫豎結構線就自然分組了。

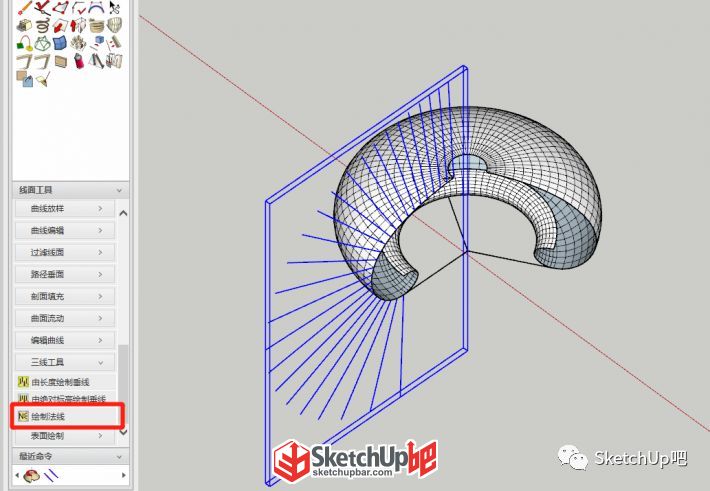

第四步，用三線工具（SUAPP編號179）的繪制法線，沿截面繪制，得出每段的法線（這里主要是想控制表皮組件的方向，避免一個個地轉角度，工作量太大）。

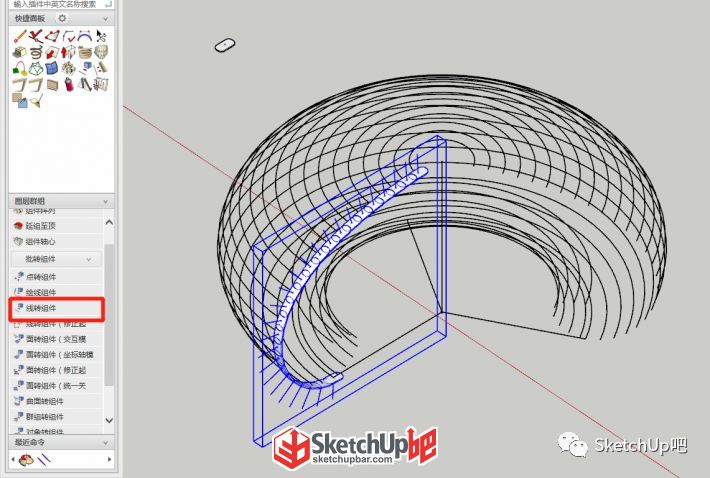

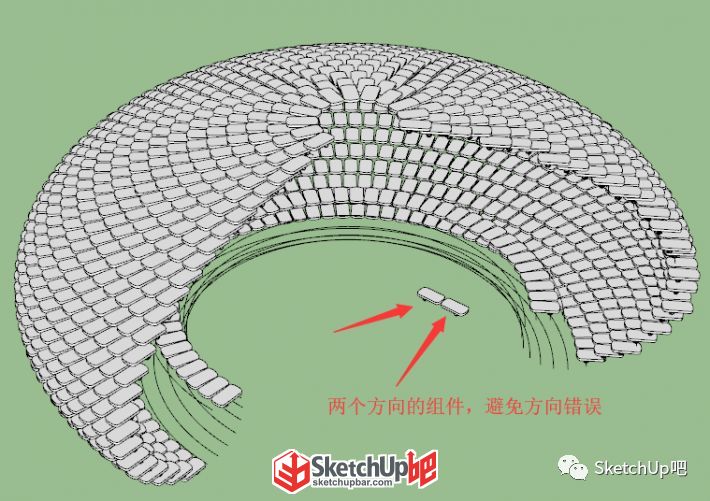

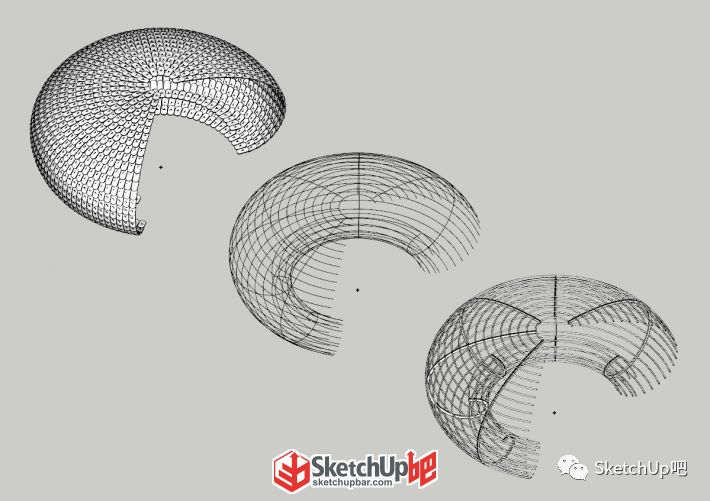

第五步，制作表皮的標準組件，全選法線，點線轉組件（SUAPP編號242），雙擊進線組件，把標準組件粘貼到里面，這樣貼合形體角度的標準組件就生成了。

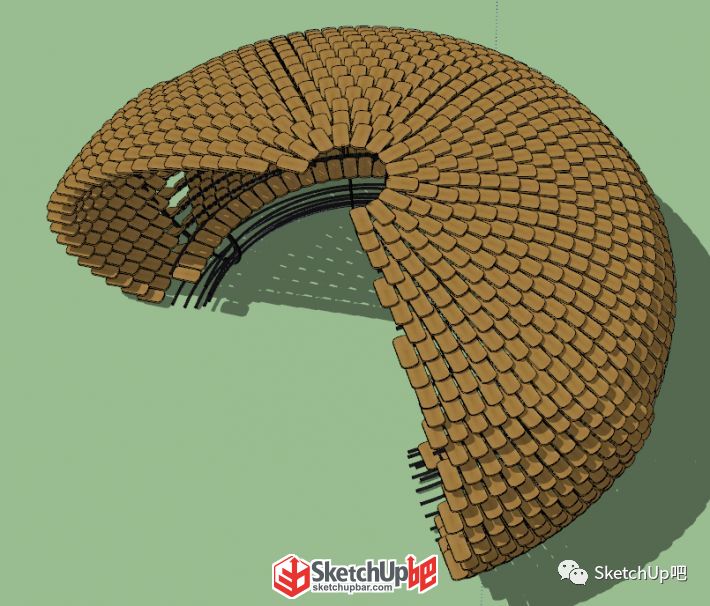

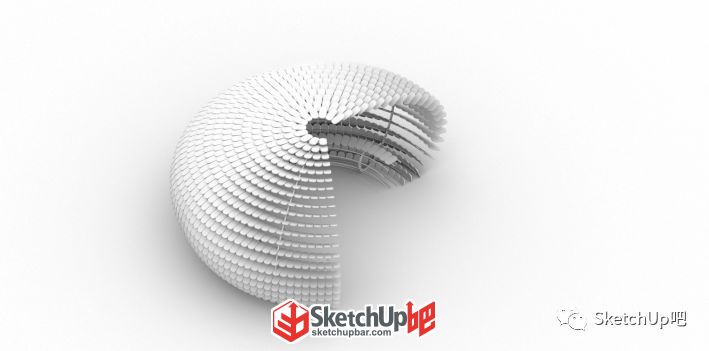

第六步，每個組件，按圓心旋轉復制陣列（純體力活），得出完整的表皮。

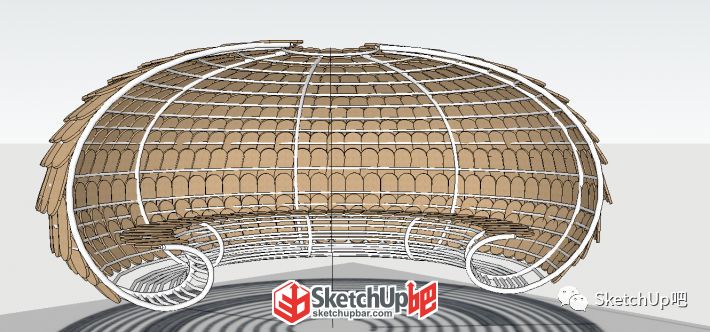

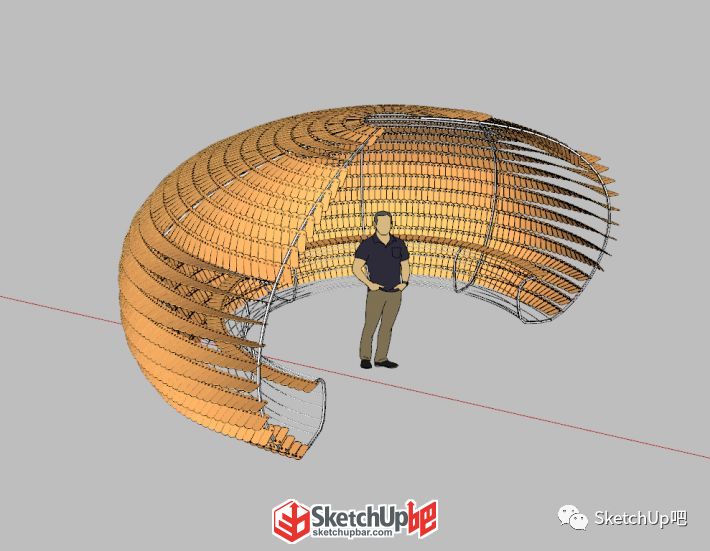

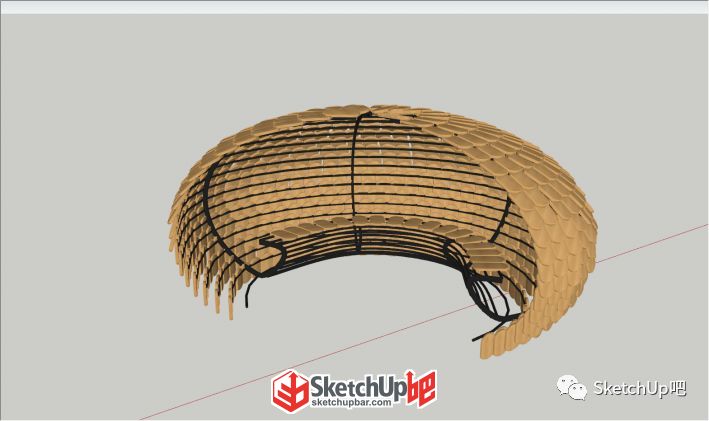

第七步，把剛才得出的結構線，按線轉圓柱（SUAPP編號148），生成結構桿件，這樣皮與骨就完成了。

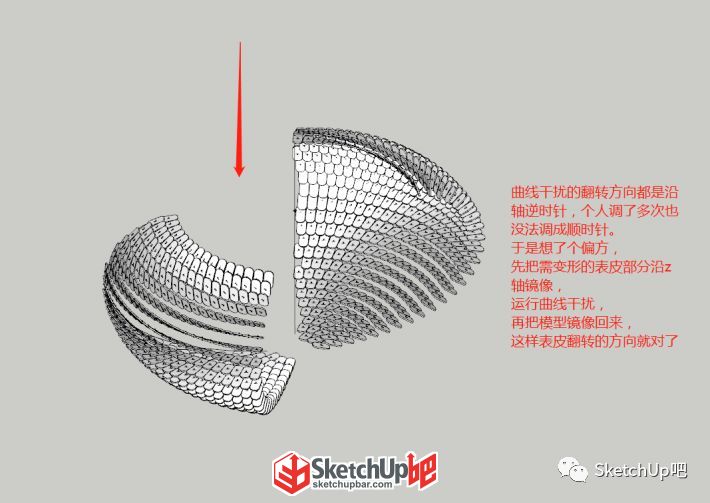

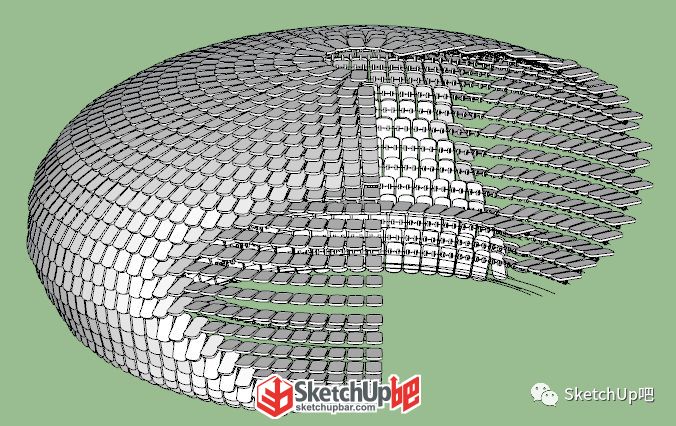

第八步，接下來就是難題，表皮的變化部分，先來觀察案例里表皮是怎么變化的，同一高度的一排組件在尾端漸變旋轉，形成先實后虛的效果，一個個地轉是不可能的，工作量太大了，這也算是參數化表皮了吧，曲線干擾（SUAPP編號283）或許能用得上。
作者：e58312001
1、導入圖片，調整到相應的尺寸，用貝茲曲線畫出立面弧線。

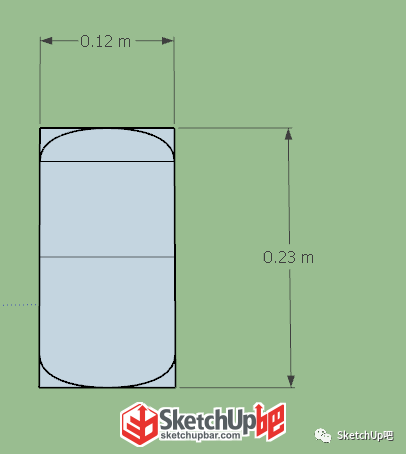

2、結合資料定義單個模型尺寸。
4、發現里面的構造沒作，再次用貝茲曲線補上，然后用選水平線，提取所有的水平線。

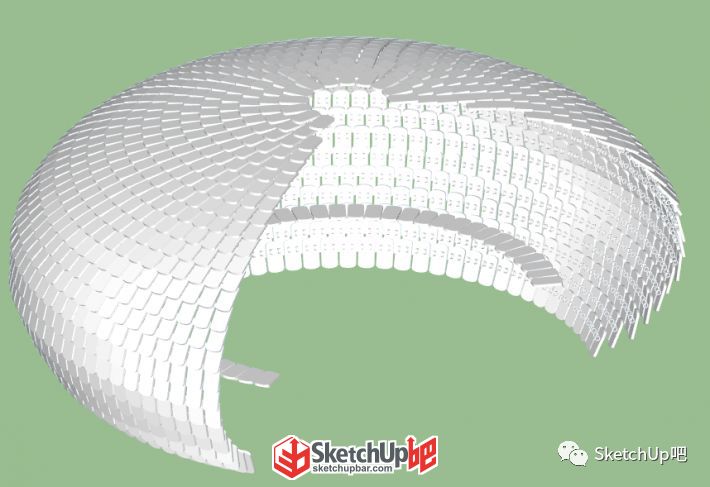

5、制作組件，用間距陣列放于每條線上。

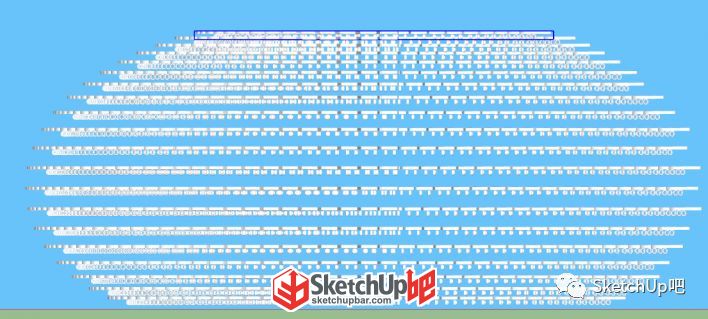

6、關閉線顯示，平行投影，立面顯示，將每一層轉換成組群，方便修改。

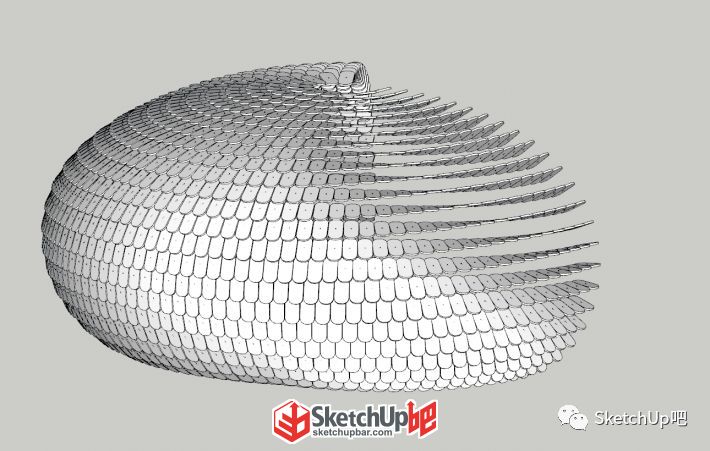

7、進入到每層組群里的所有組件設為唯一，然后旋轉調整到合適角度。
8、進入各層群組，再選適當組件設為唯一，旋轉調整。

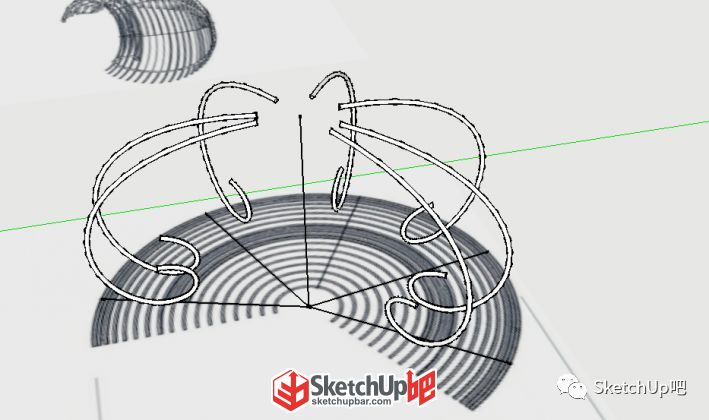

9、將立面曲線 用線轉方柱（SUAPP編號271）。

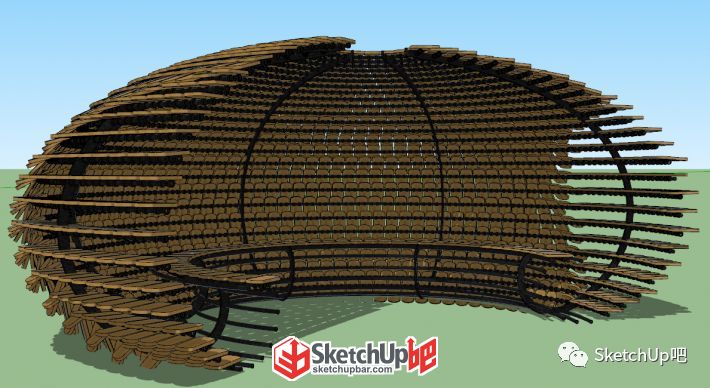

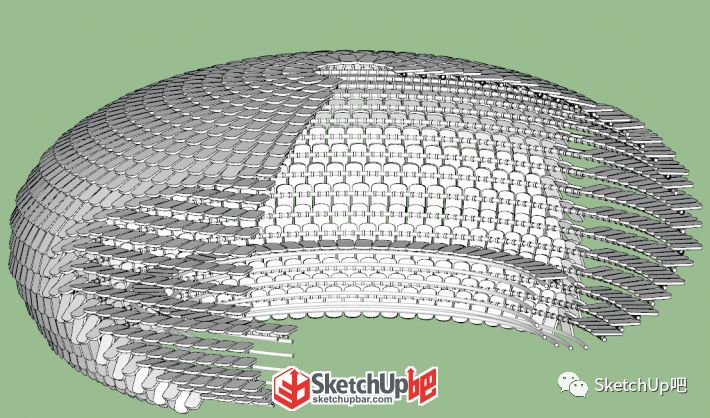

10、旋轉復制合成。
作者：1179408793

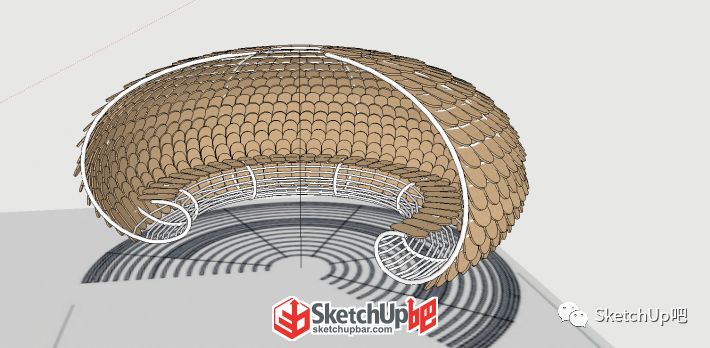

先按照平面圖和立面圖畫外輪廓，然后使用曲線放樣（SUAPP編號427）得到面然后將曲面柔化調到最低得到線，刪除不必要的線，保留有用的，然后使用線轉圓柱，得到下面的模型。

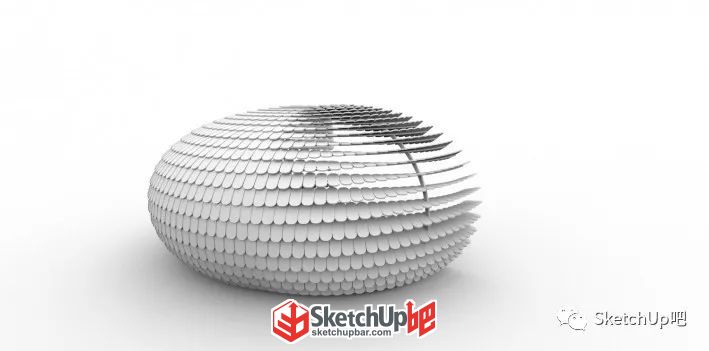

建立一個小組件，按照之前的線進行列陣得到下面的模型。
更多精彩作品復制下方鏈接即可查看 sketchupbar.com/thread-361594-1-1.html
建模視頻 建模錄制：SketchUp吧-瞬息千里 完整視頻點擊閱讀原文進行查看 或復制下方鏈接進行觀看 sketchupbar.com/ke/64 活動還在進行中 有哪位小伙伴有更棒的方法的 歡迎來交作業哦紅寶石、吧幣在向你招手 有什么心得疑問都可以到原貼和大家交流復制網址即可進入sketchupbar.com/thread-361594-1-1.html 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【講吧】欄目 www.mgcxq.cn/video
|
