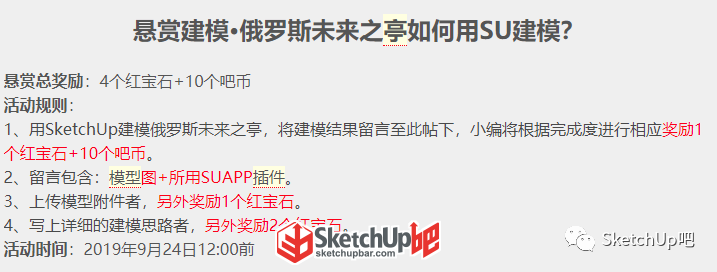

艾瑞巴蒂 美好的“求死day”來啦~ 公布作業時間到 還記得我們上周的作業嗎？ 先來回顧一下

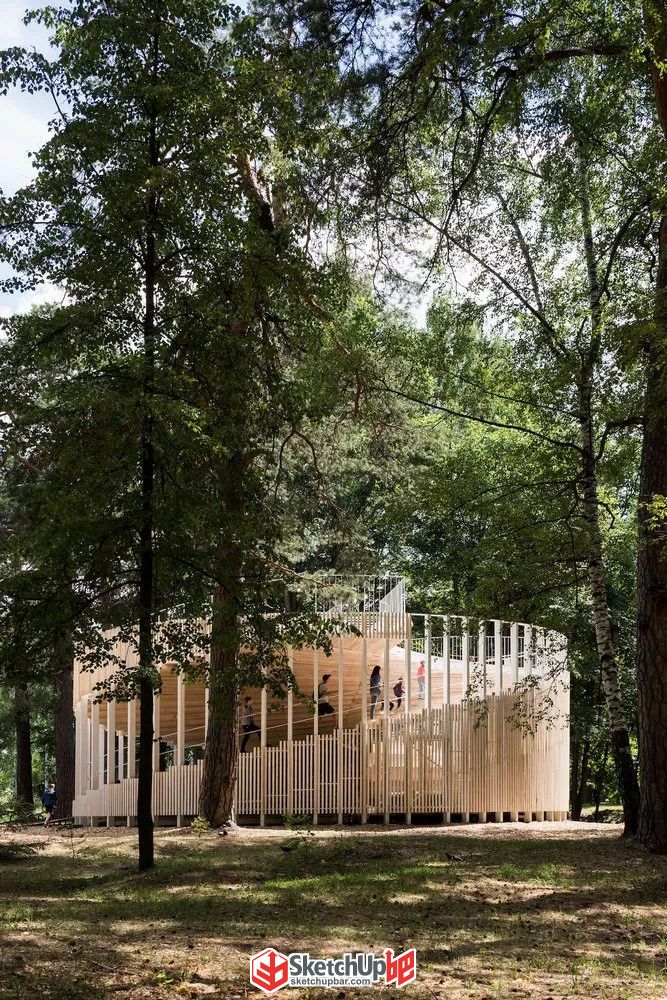

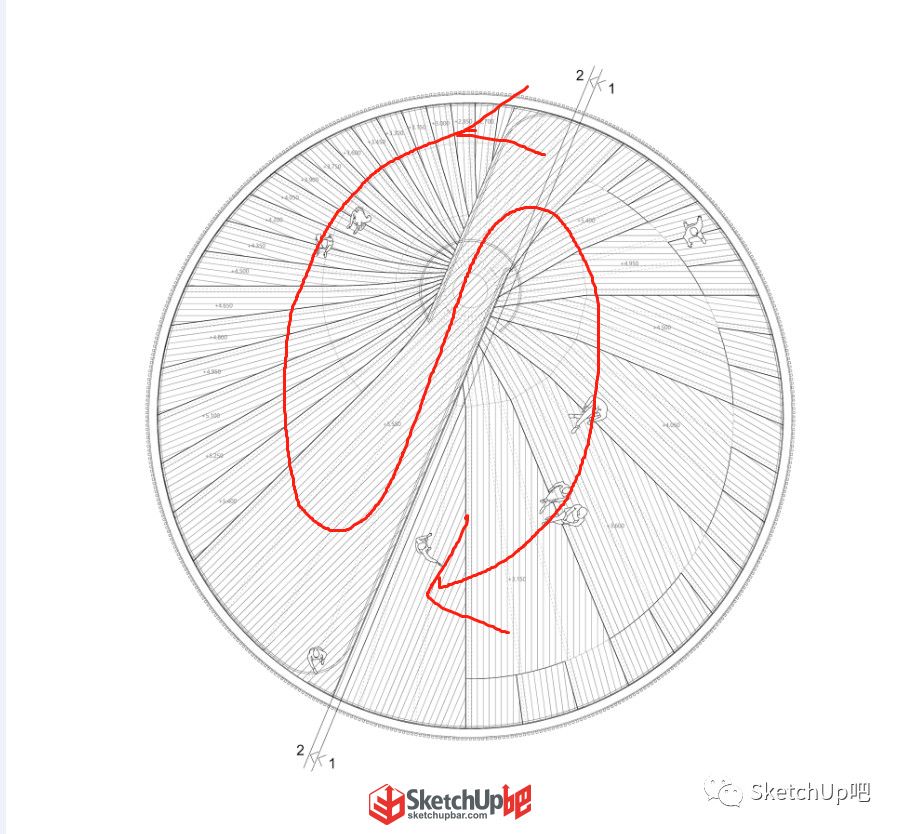

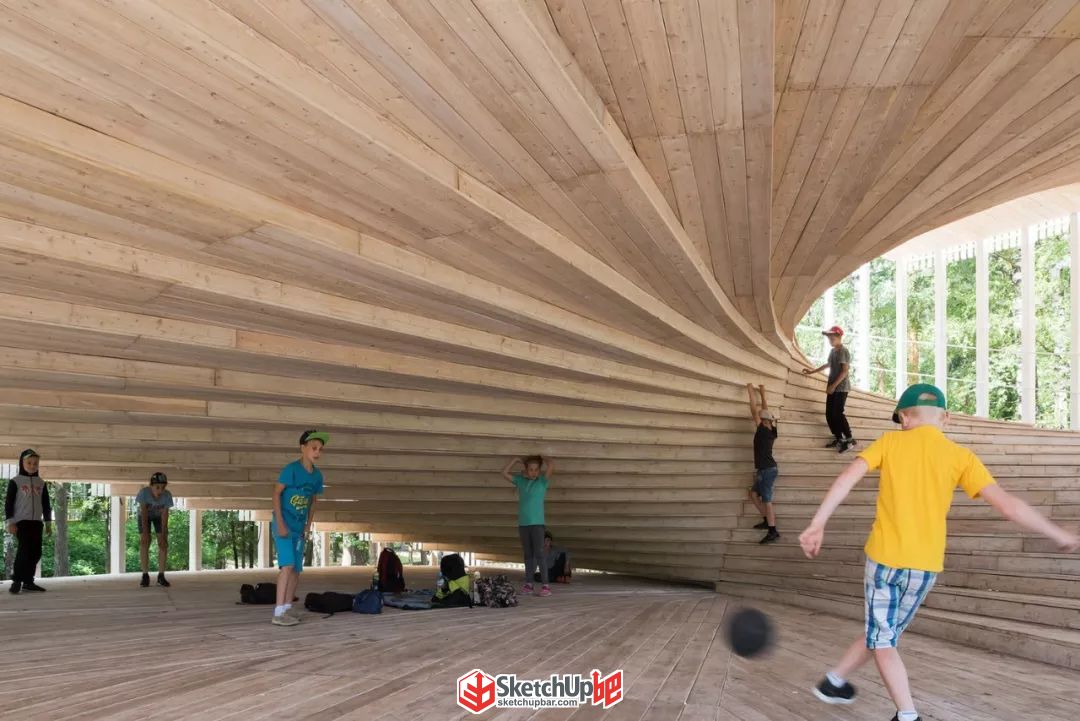

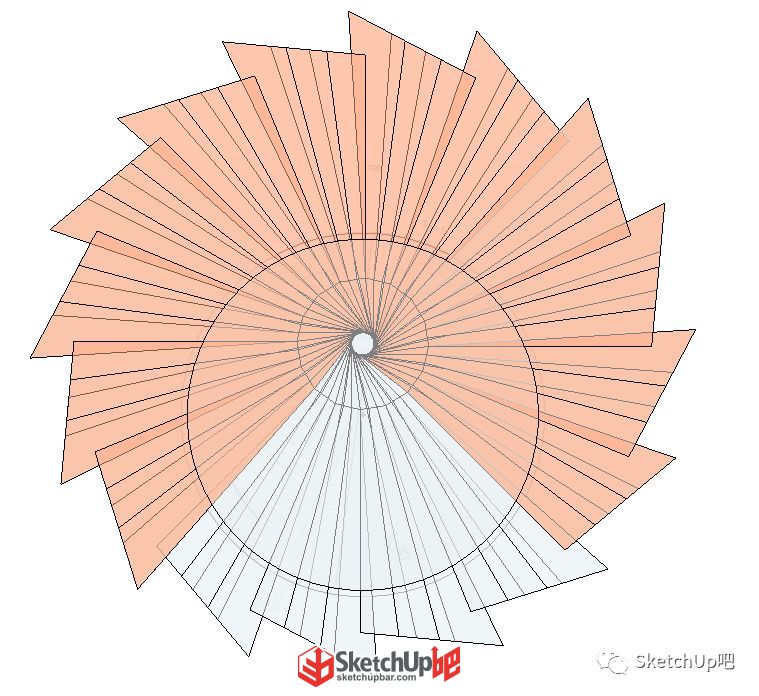

未來之亭是俄羅斯不同地域居民知識共享平臺的一部分。該展館系統遍布全國各地，并與數字平臺相結合：這種結合促使城市社區改變現狀，共同尋找解決緊迫問題的方案。展館是文化平臺的物質組成部分。它應該是靈活的、多功能的、開放友好的、生態友好的、經濟實惠的，是進步的象征。 資料來源：archdaily 將整體結構看成扇子，分析平面可得到扇子的基本構成就是亭子螺旋梯的原型就沒錯了，從平面圖就能推敲出他的動線是從一邊螺旋梯爬到頂再從另外一邊爬下來，同一個構件繞著軸心旋轉復制就能完成此構成。

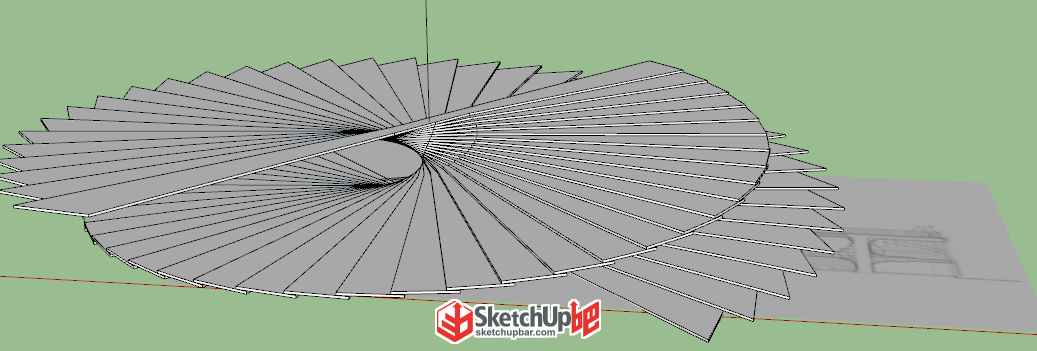

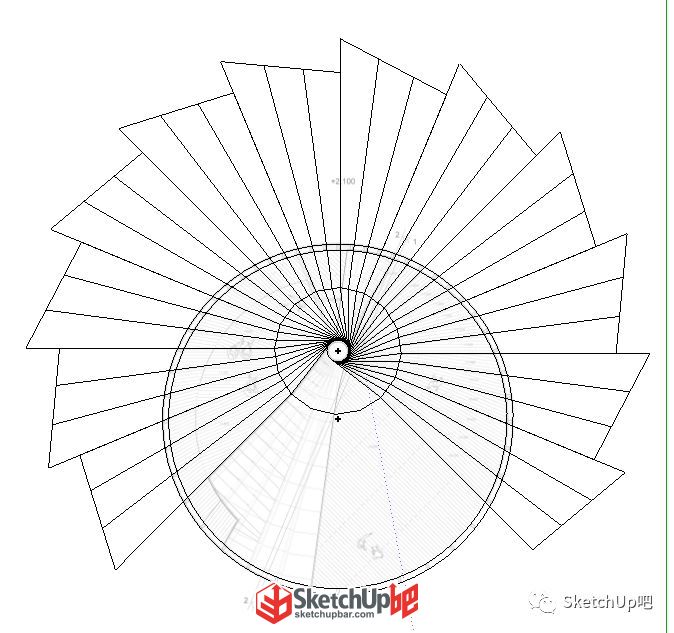

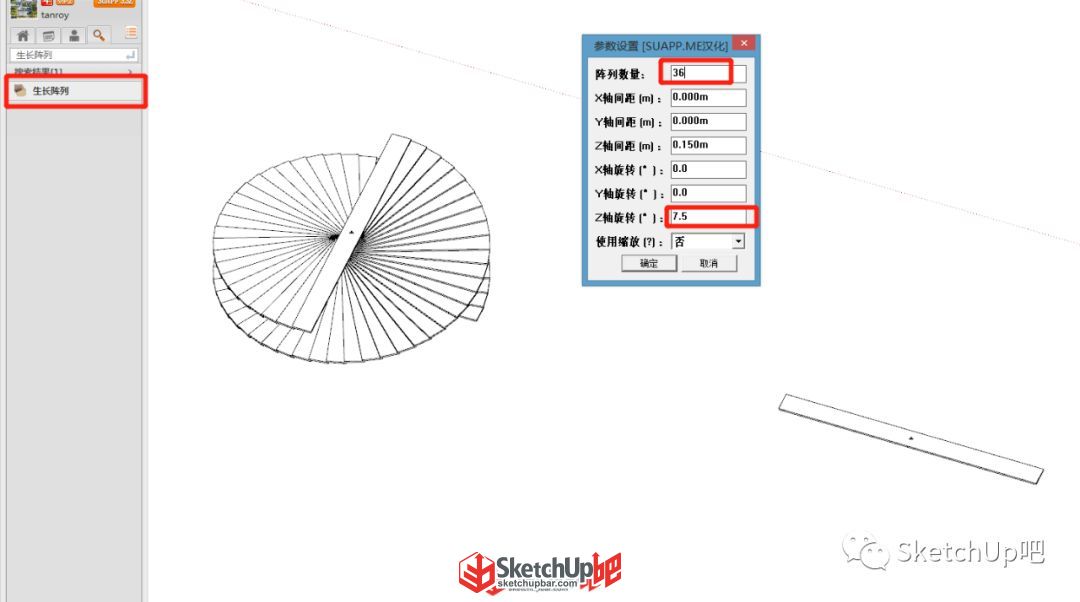

導圖按真實尺寸建模，梯步150高，頂高5550，算出步數37，旋轉角度7.5，按此參數對基本構件進行【生長陣列】（SUAPP編號59）

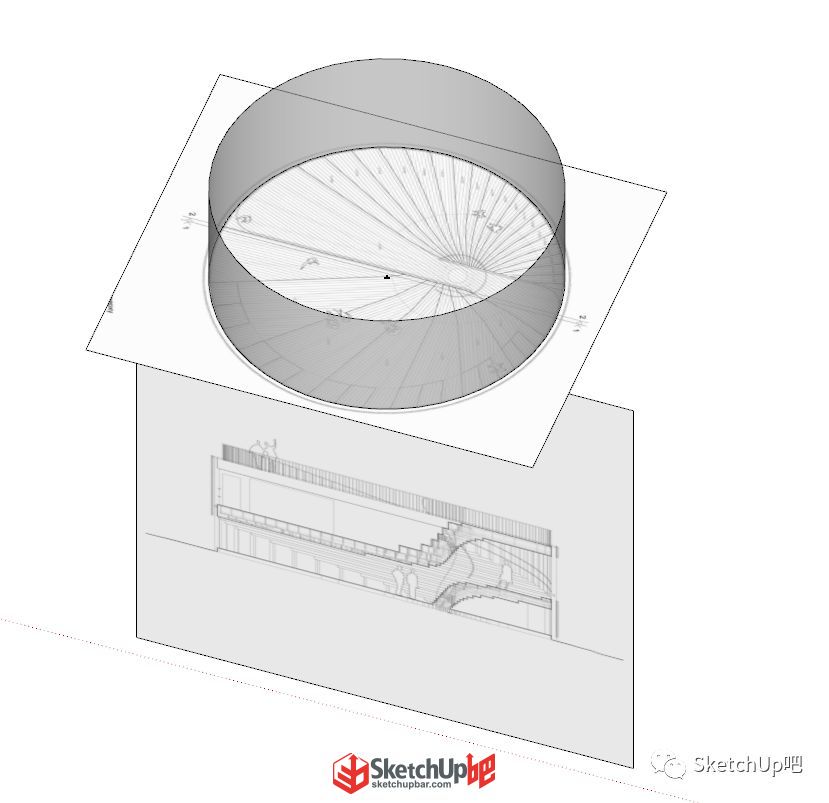

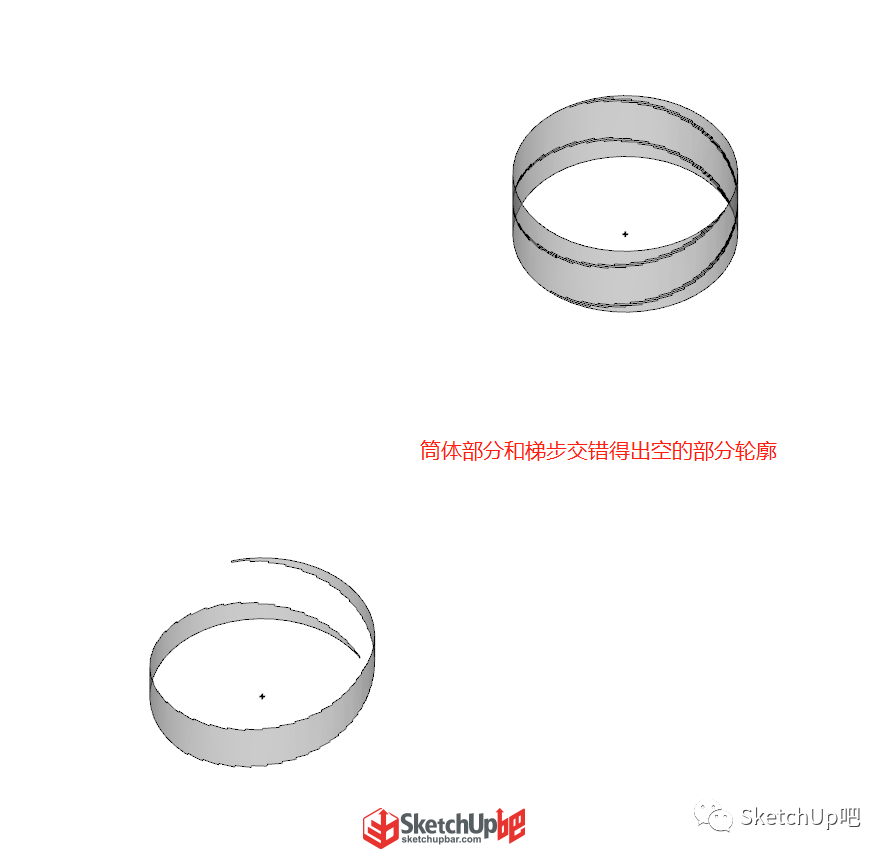

把外輪廓圓筒形體套過來，用模型交錯得出基本的形體，最后一個踏步的輪廓放大調整，形成屋頂休息平臺
下來的這段段梯步的尺寸450高，形成坐高的平臺和行走踏步兩種尺度，用沙盒的投影線投下來完成這步。

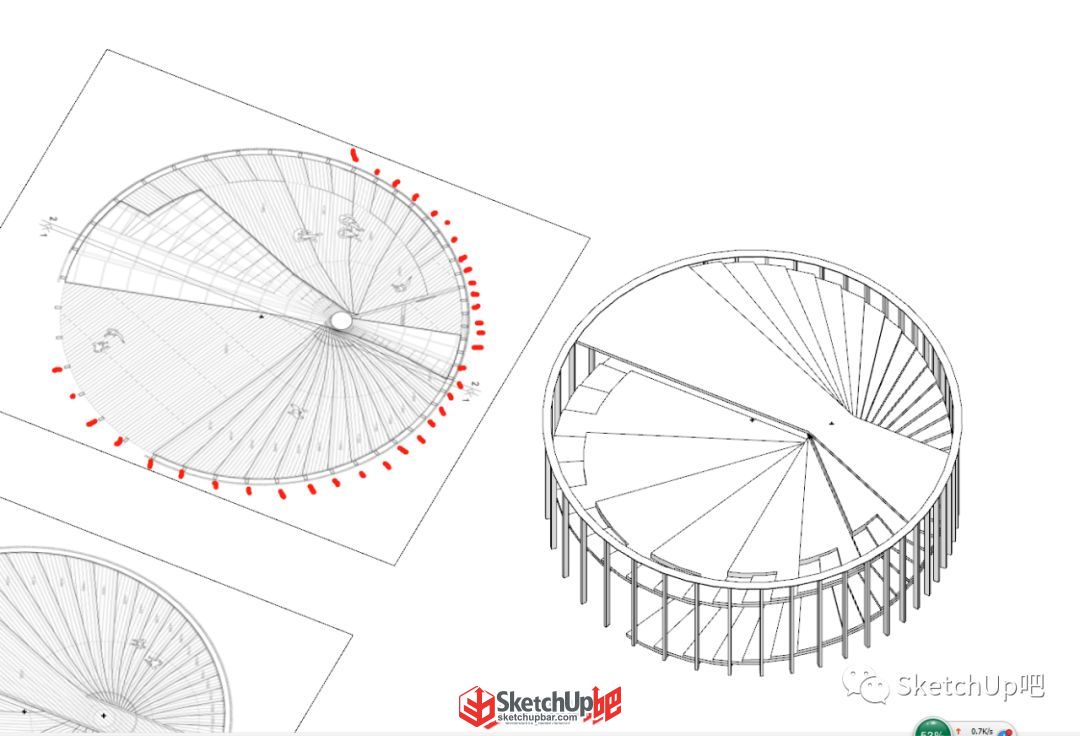

在踏步與踏步交接處立布結構柱（注意這里的柱子不是按圓心均勻布置的而是跟著踏步交接面走的） 復制旋轉（好累啊。。。線轉組件的方法出來的組件坐標軸并不是向心的，所以沒用，布吉島有沒有更好的方法）最后做壓頂完成主體結構

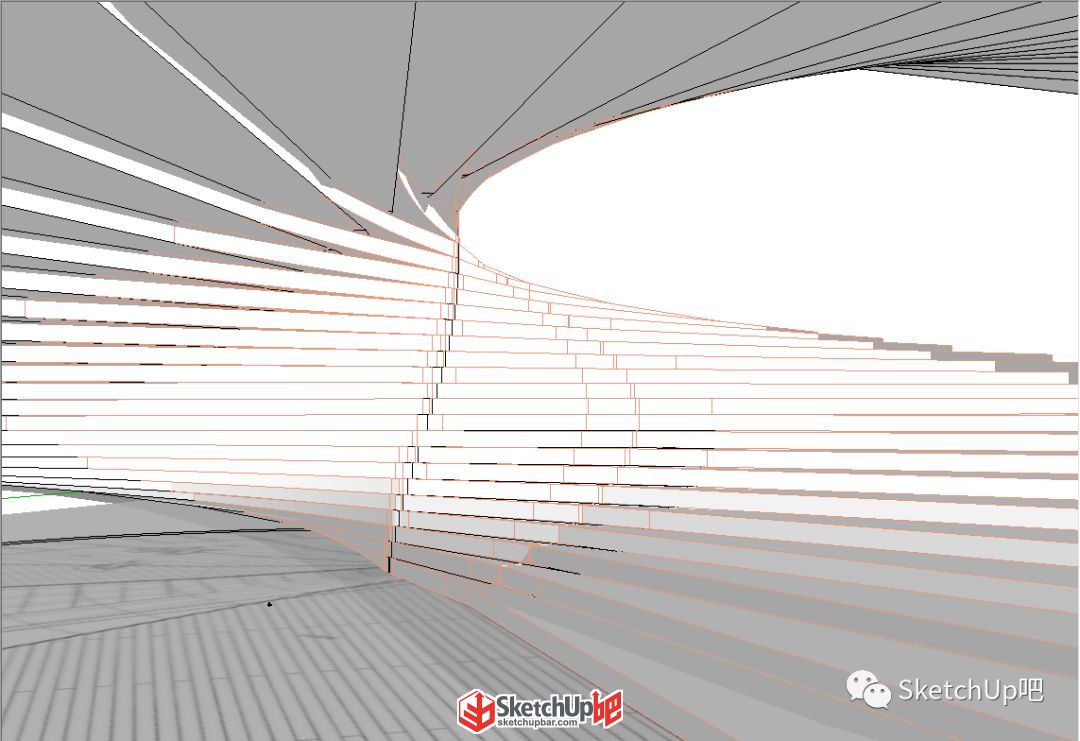

最后就是表皮部分，這里我用了【延組至頂】（SUAPP編號244）（本來想用模型交錯，但是交錯后刪掉出來的桿件總是有的地方?jīng)]封面且累）

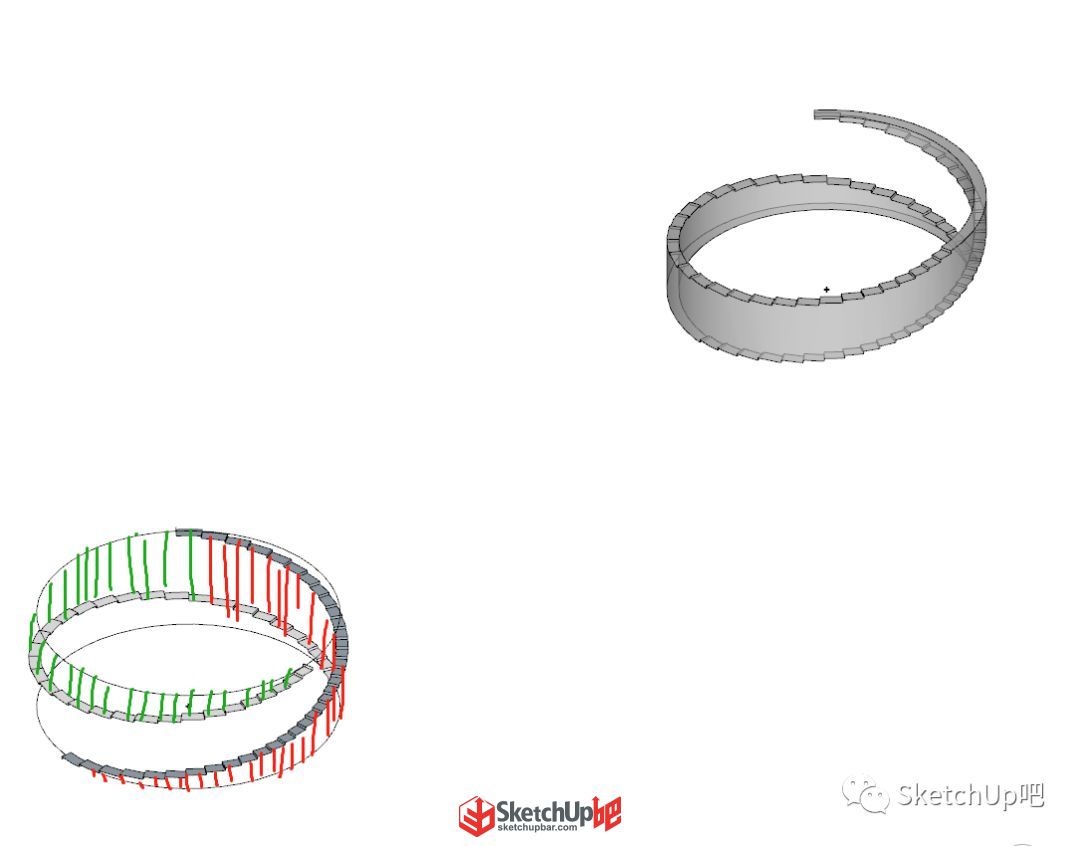

注意：上面分部分（綠色線）需要垂直鏡像才能做延伸至頂?shù)牟僮?，完了后再鏡像回來，最后收拾下刪掉重復部分就完成了表皮

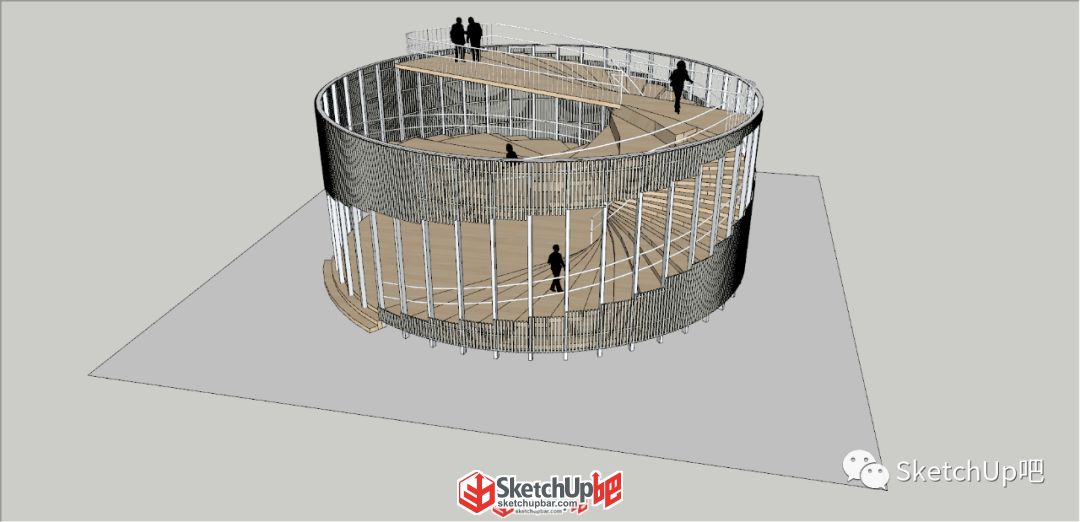

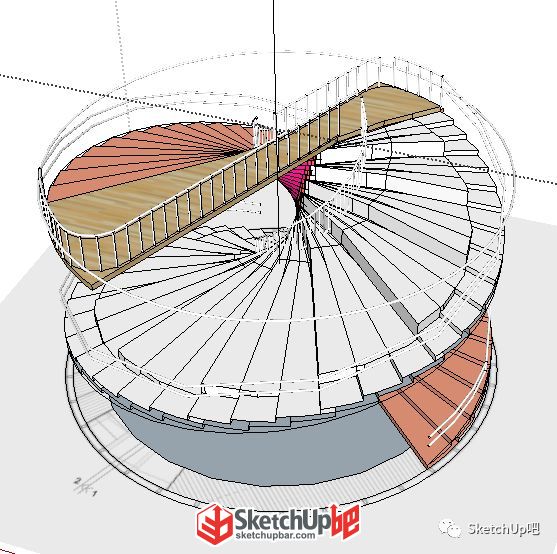

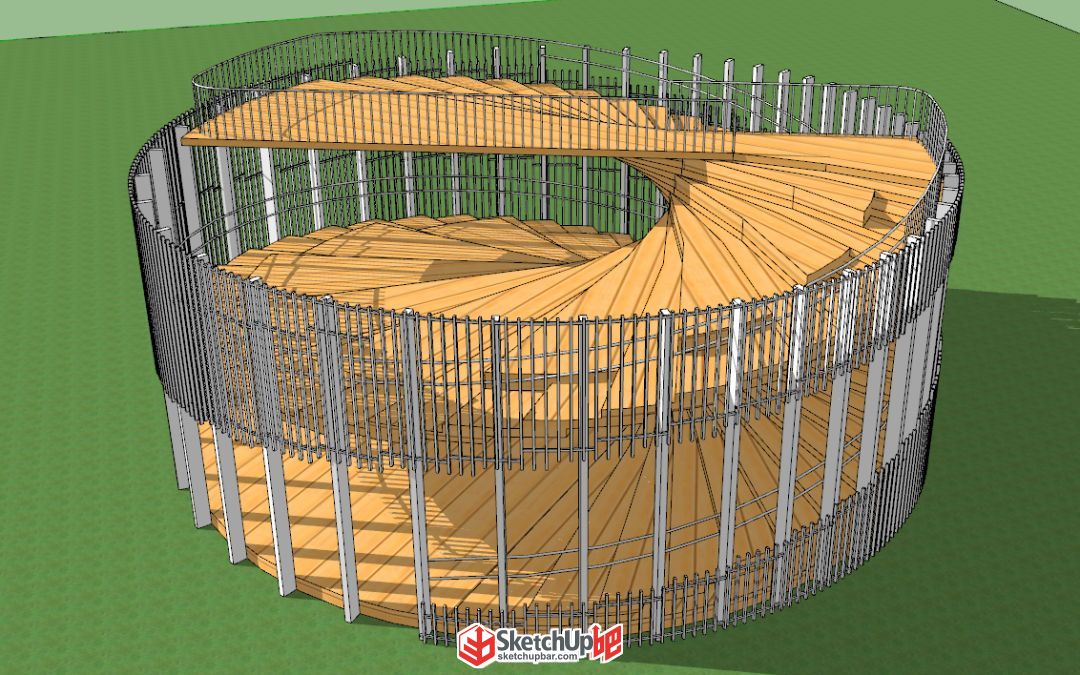

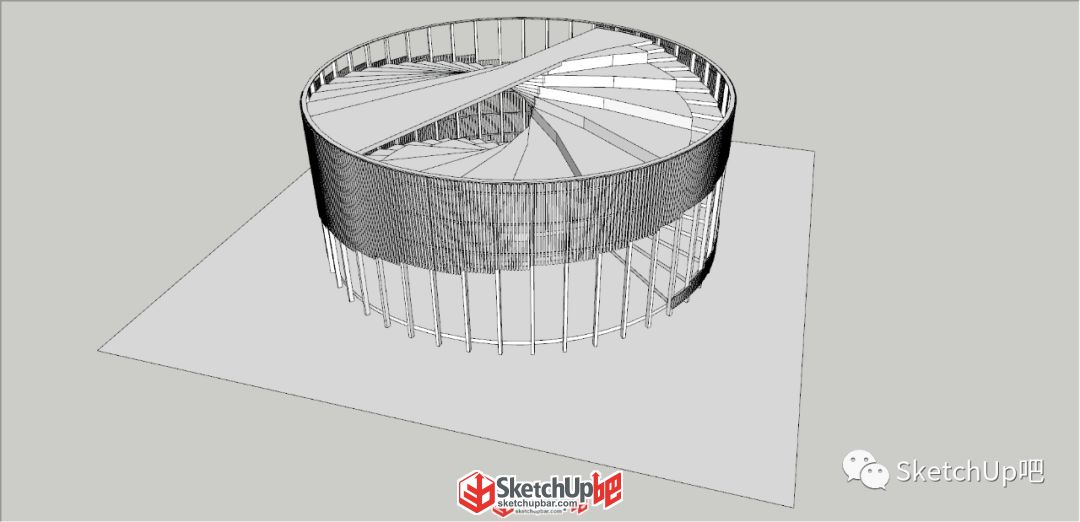

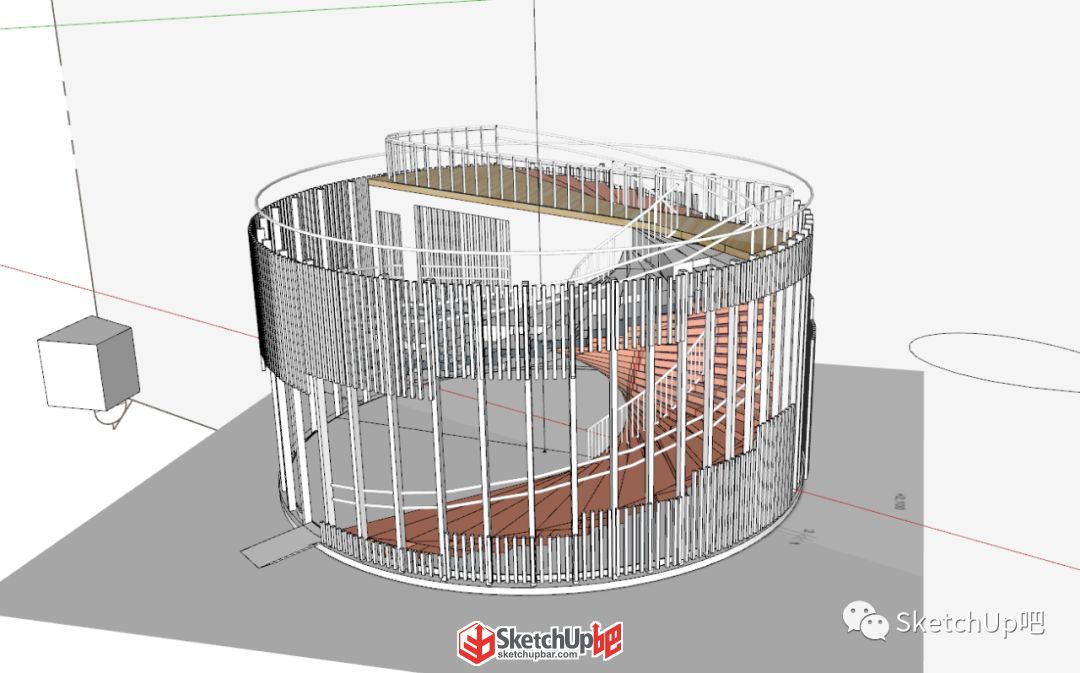

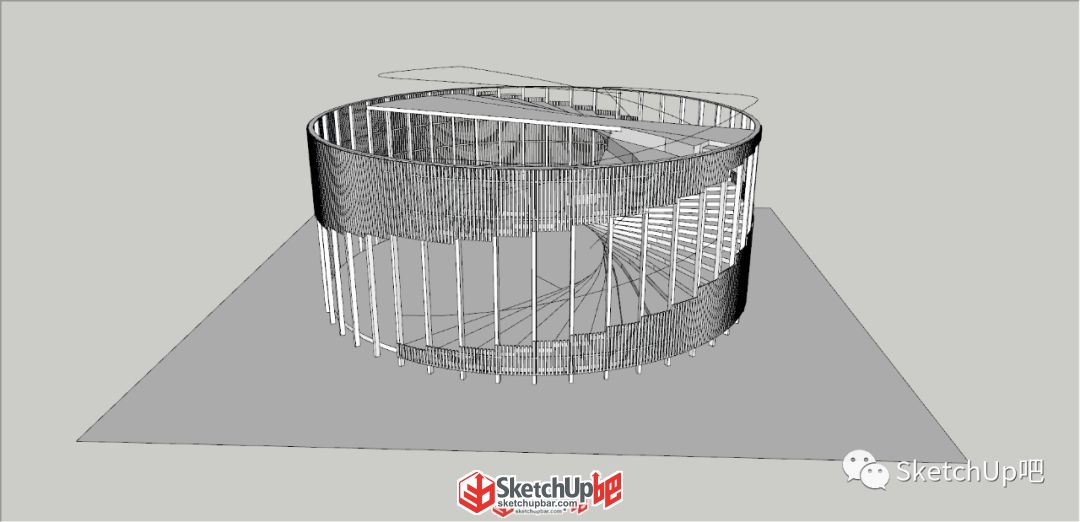

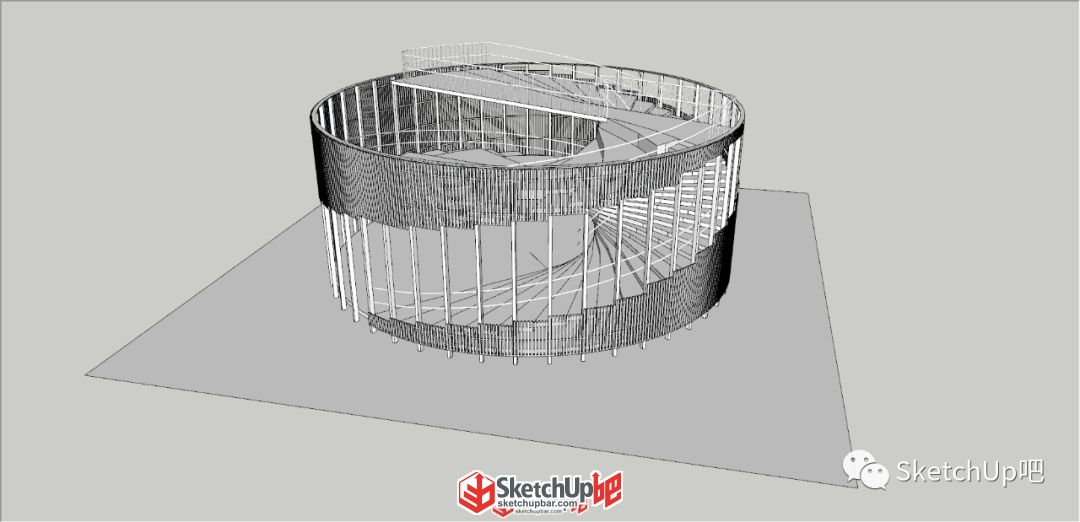

最后，把各部分合模，把欄桿加上（欄桿線用空間曲線）,就完成了

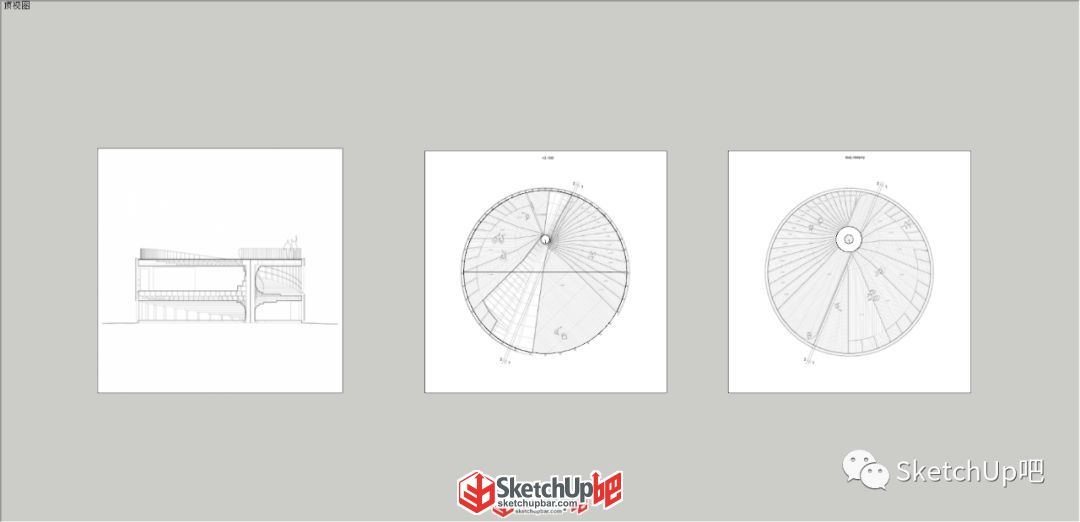

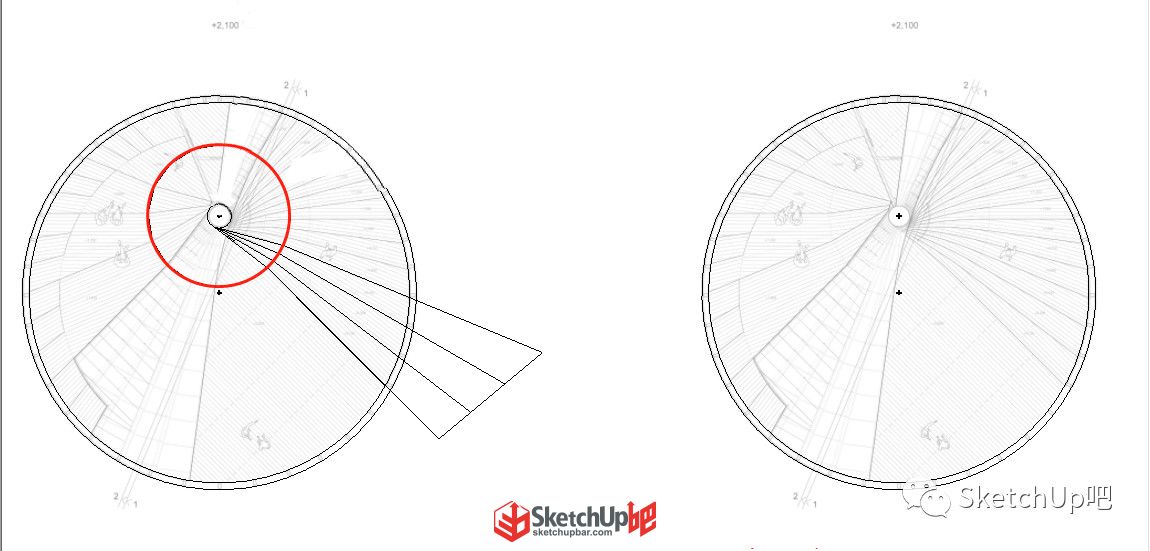

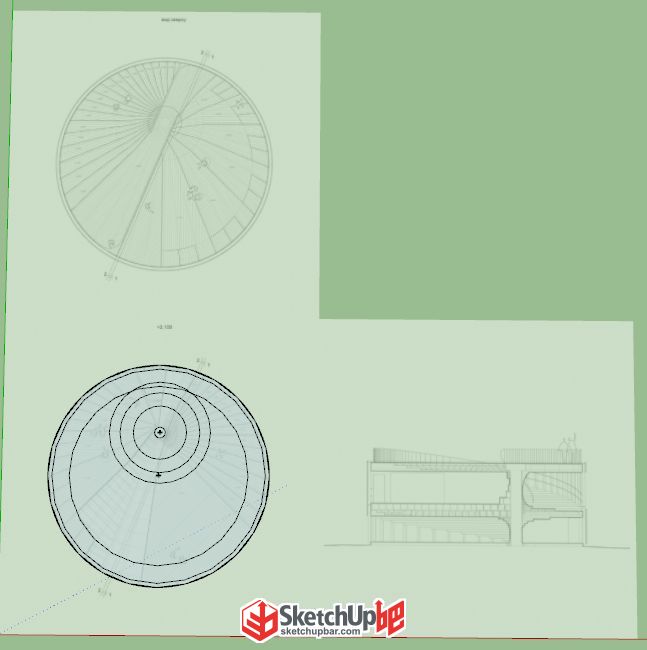

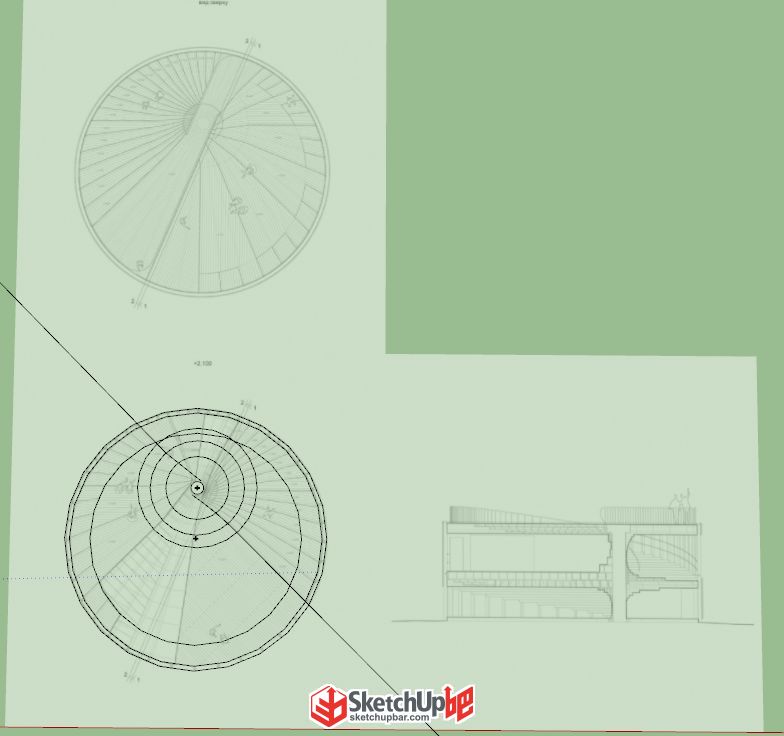

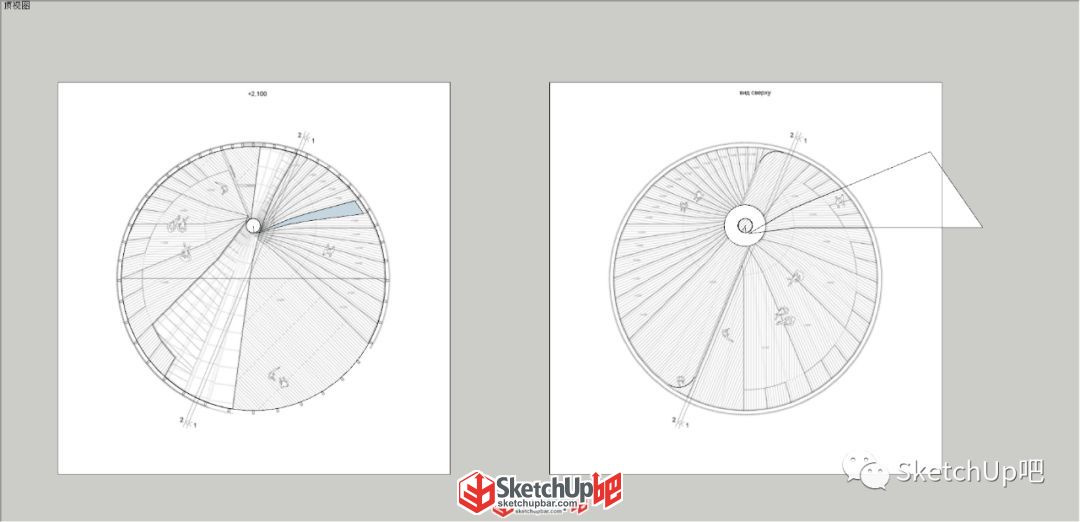

觀察標高，將立面圖縮放至合適的大小，再根據立面圖中得到的直徑縮放平面圖至合適大小。找到樓梯的旋轉中心，并畫圓標記圓心。
通過觀察，可以看出樓梯是雙螺旋結構。找出其中的旋轉規律，畫出旋轉樓梯的基本單位，也就是每一級臺階。

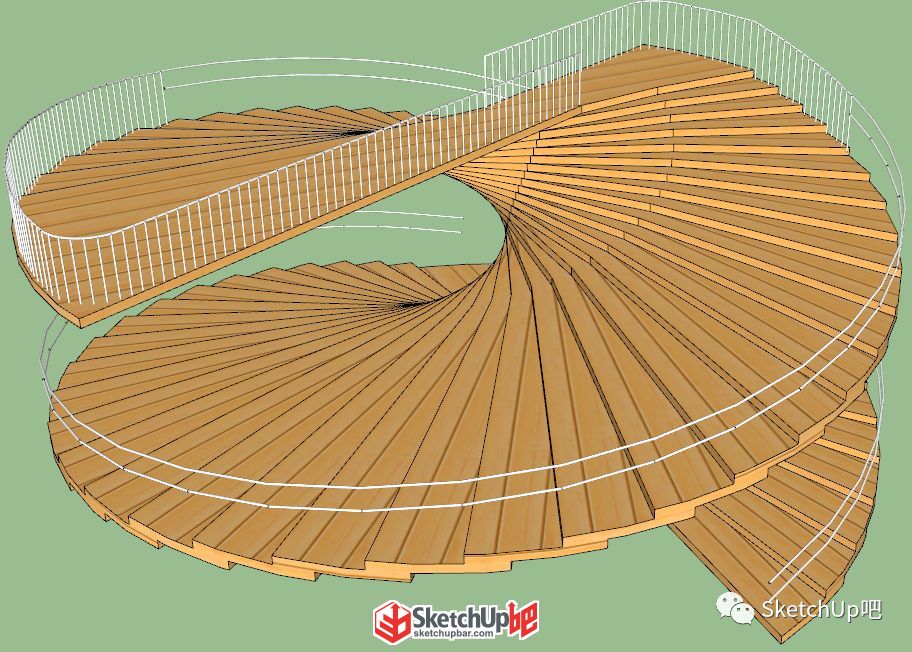

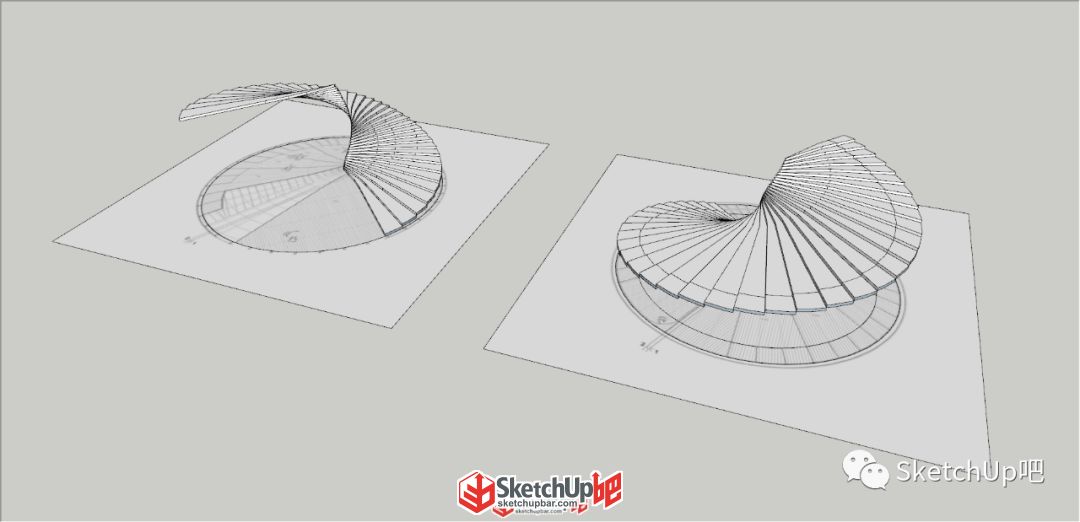

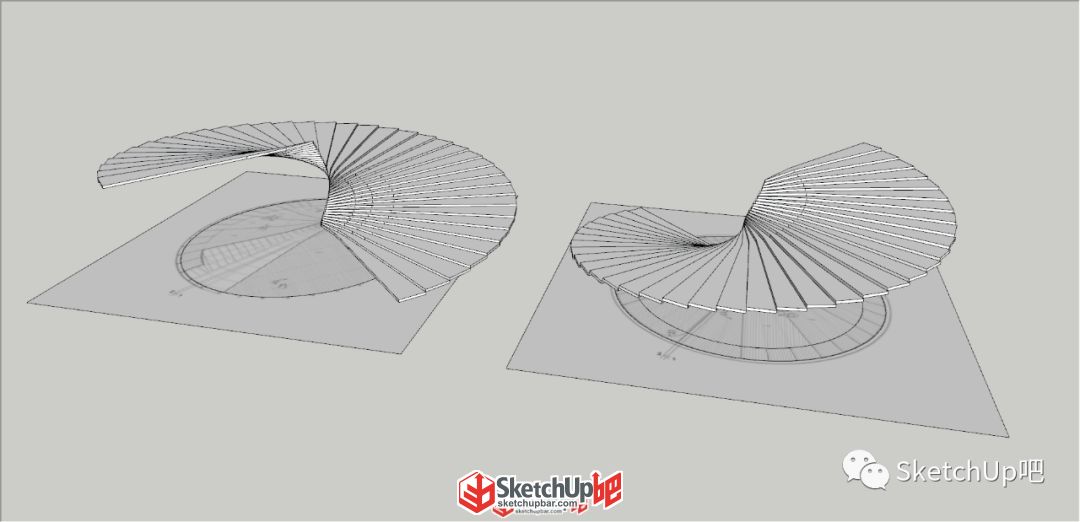

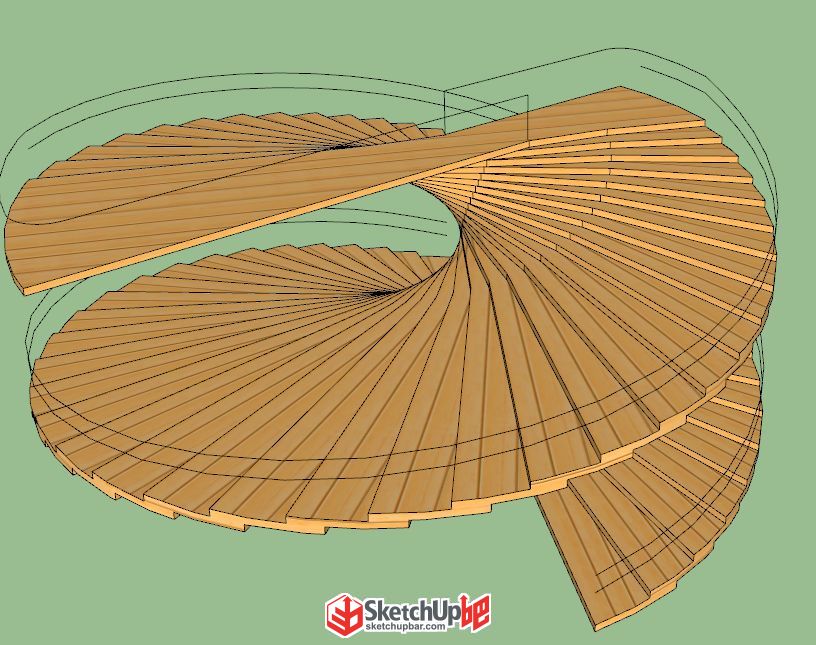

根據標高計算出的臺階步數，使用 生長陣列 圍繞旋轉中心建出兩邊的旋轉樓梯。

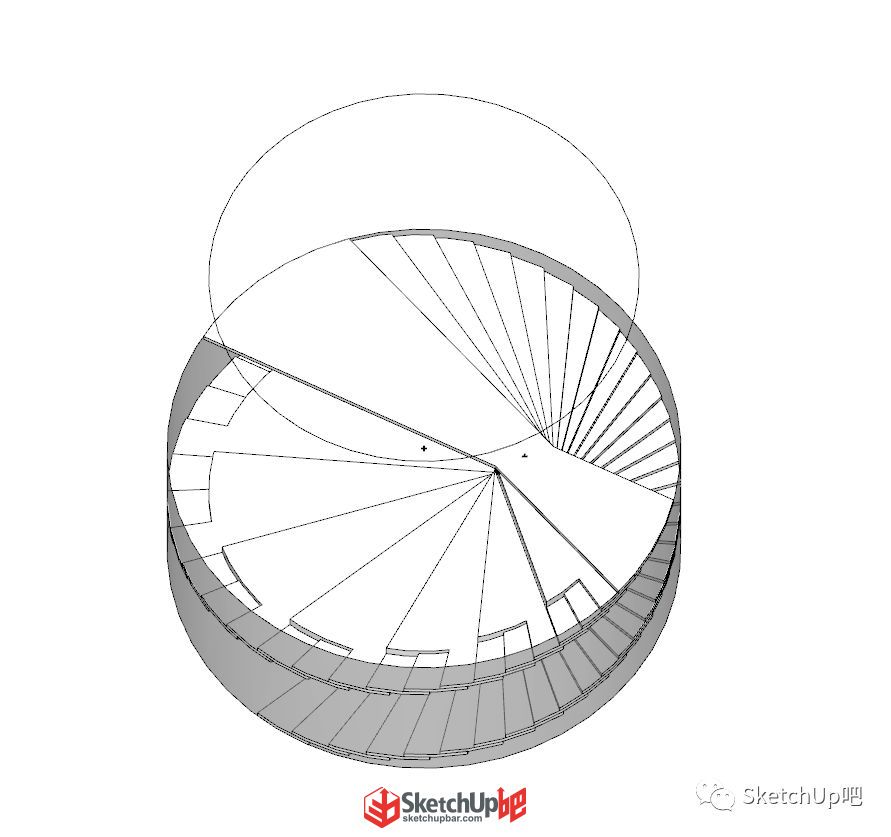

將底邊圓使用【拉線成面（SUAPP編號156） 推至合適高度，圓筒和樓梯模型交錯，得到邊緣正確的樓梯。

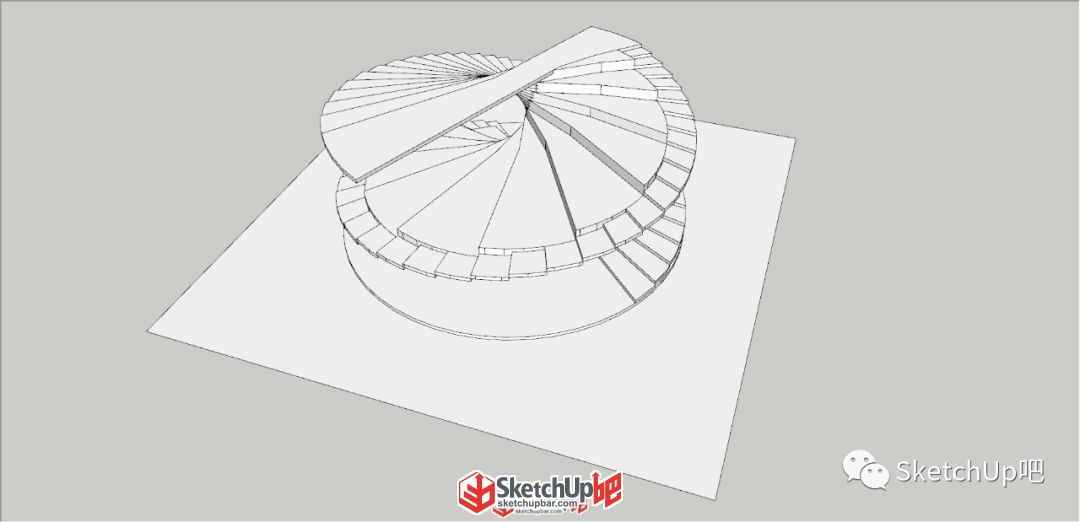

將兩個樓梯合并到一起，連接頂部，根據標高建出大的臺階。
添加圍欄以及側邊立柱。

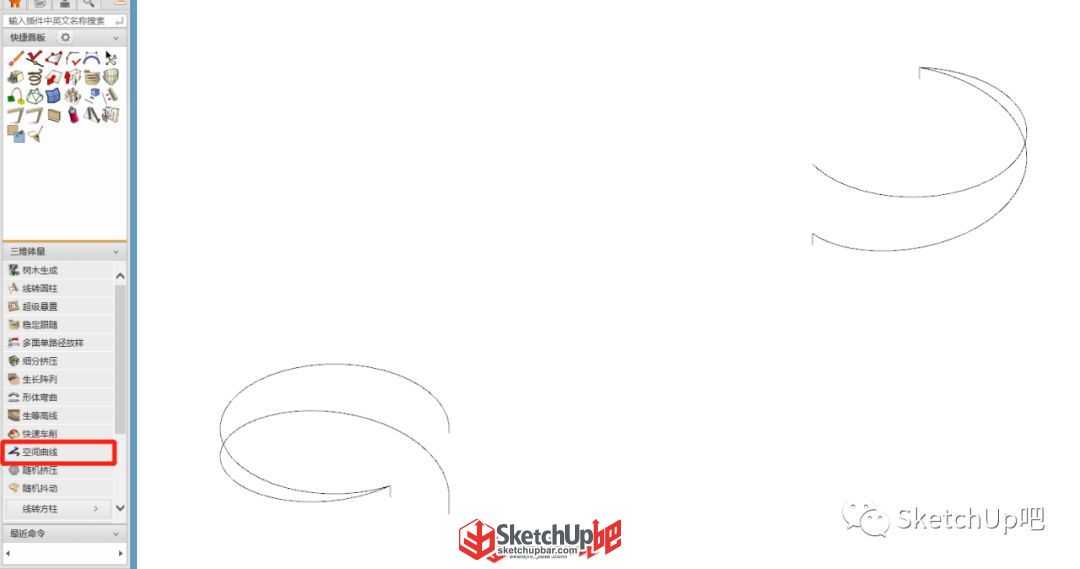

畫出欄桿的空間曲線。將做欄桿的圓分隔開，使用【曲線編輯】中焊接曲線（SUAPP編號436） 將炸開或者沒有連接在一起的曲線連接起來，再使用空間曲線得到可以在三維空間縮放的曲線 根據欄桿高度將曲線調整至合適位置。頂部欄桿因為是平的，就分開做，然后焊接起來。
使用【路徑成管（SUAPP編號149）做出欄桿。

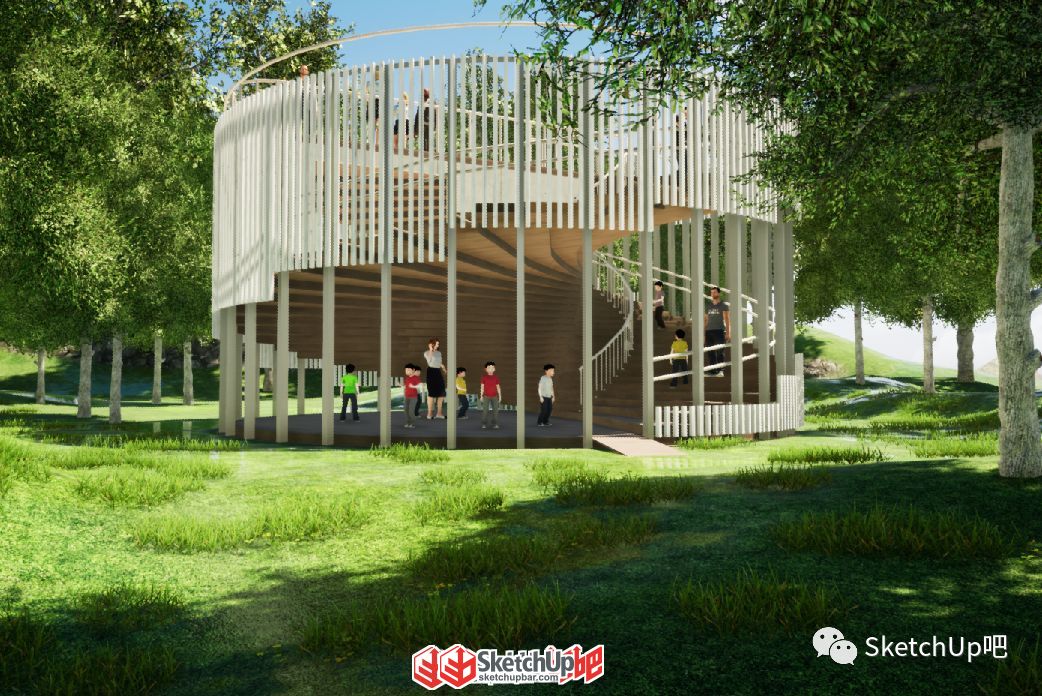

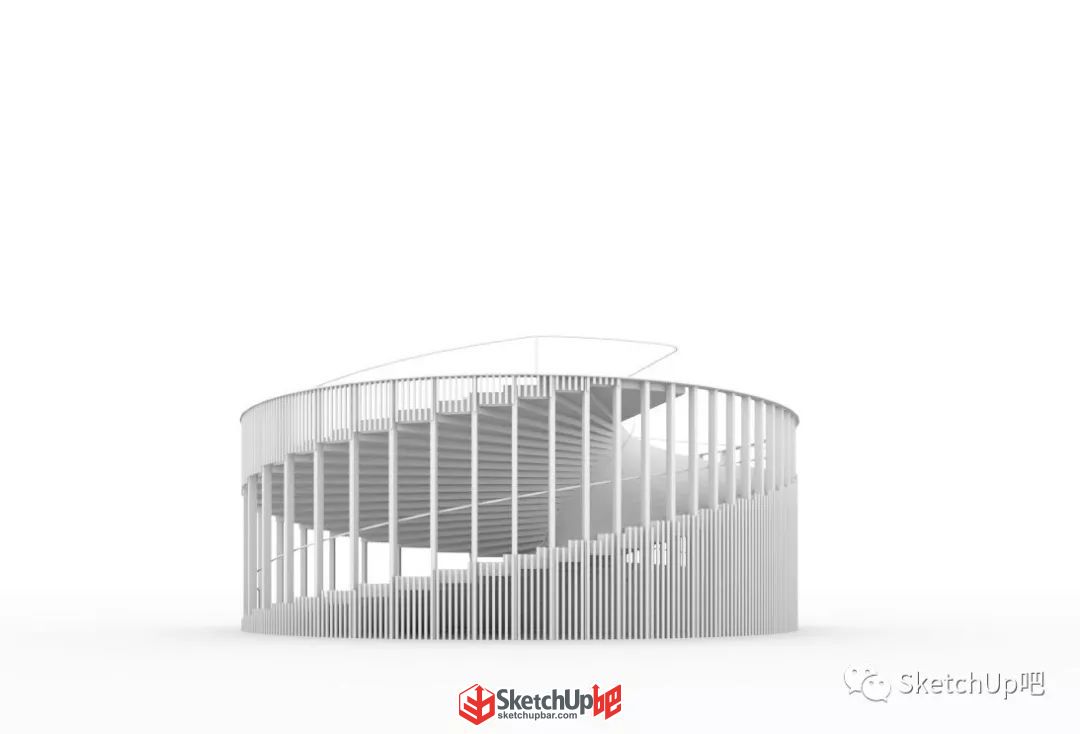

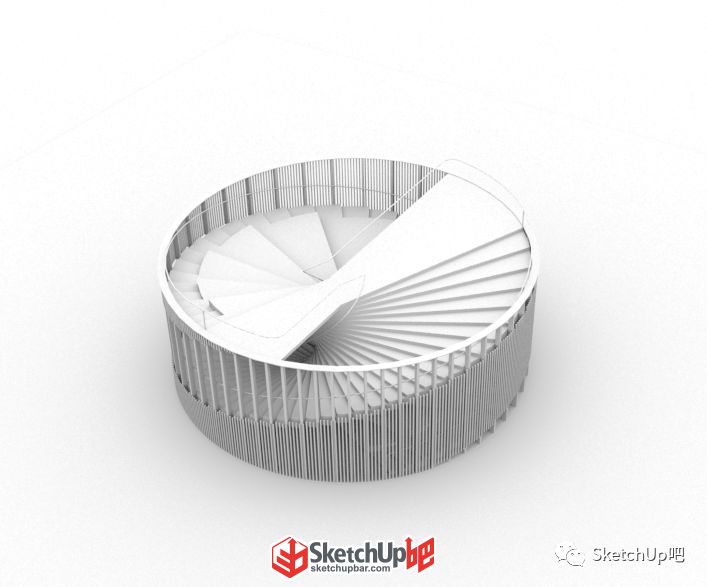

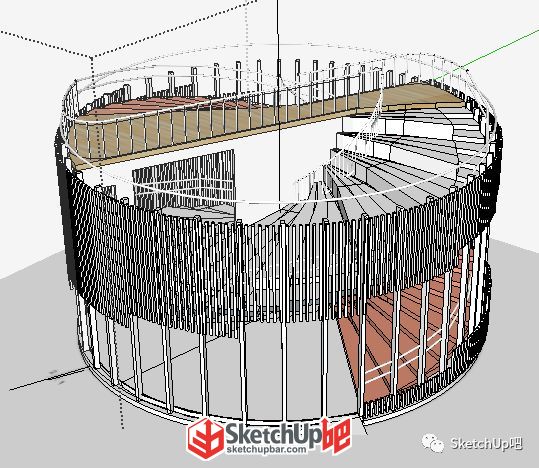

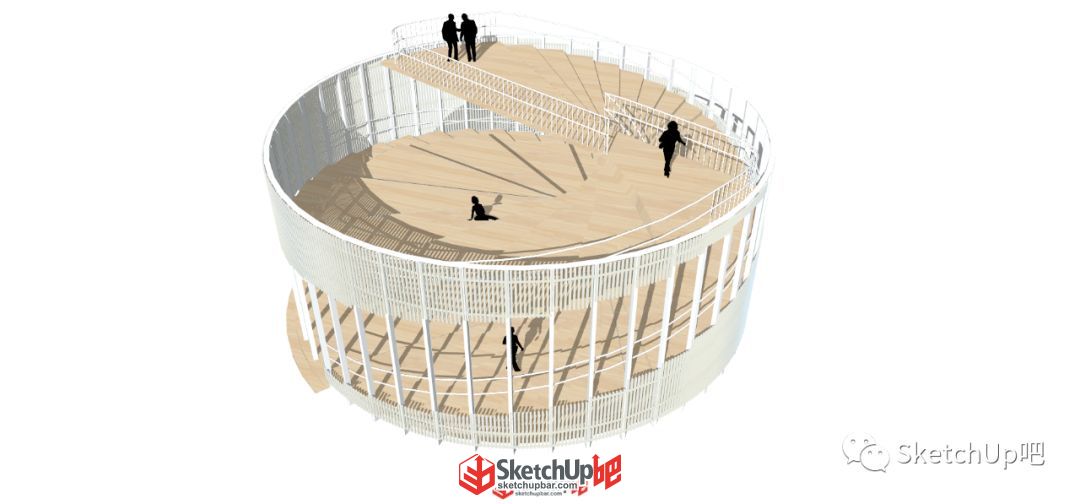

添加材質及其它一些細節。
參考圖片，做出圓和圓心
做出踏面線

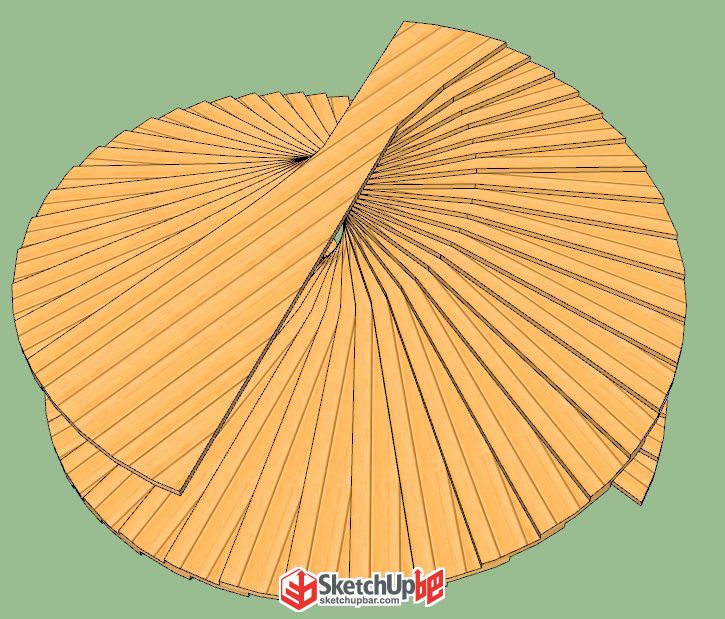

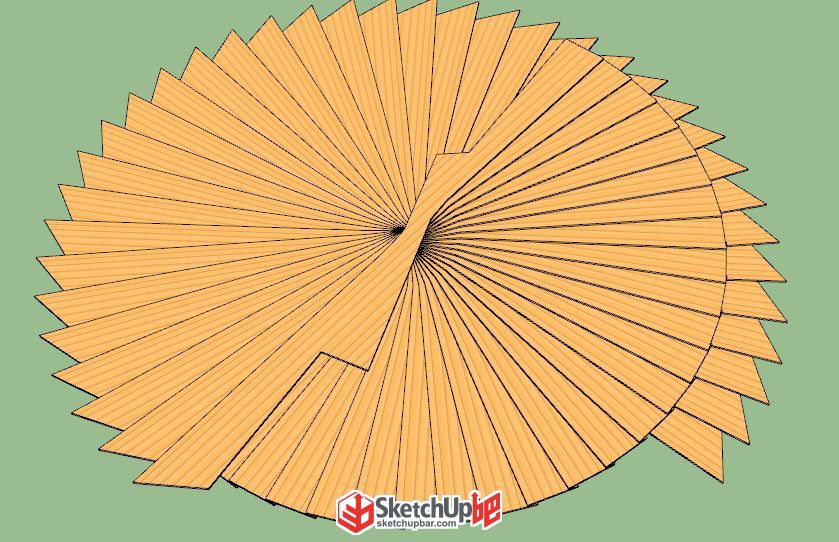

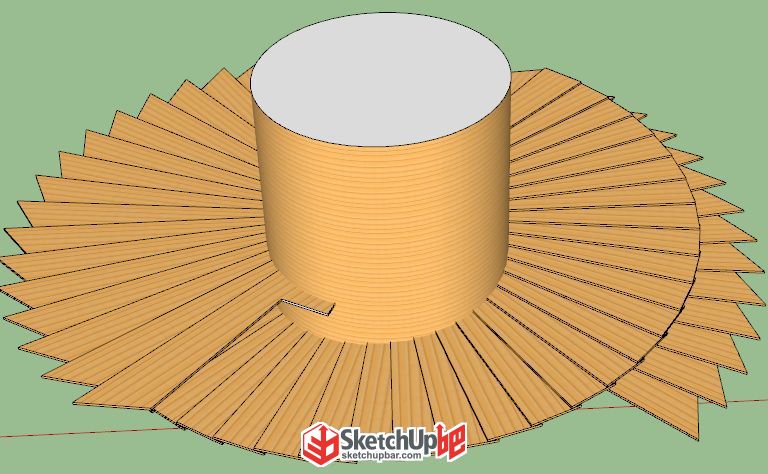

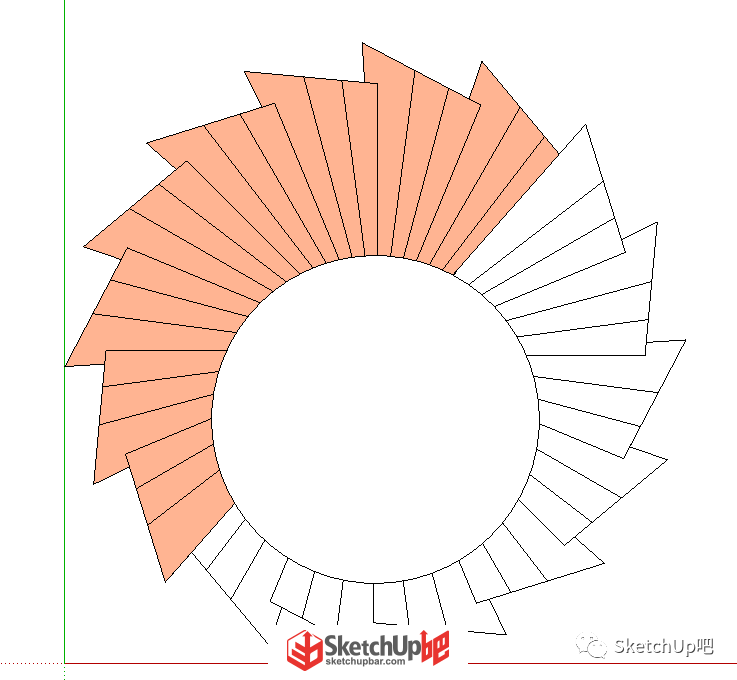

做出踏面組件，螺旋形復制

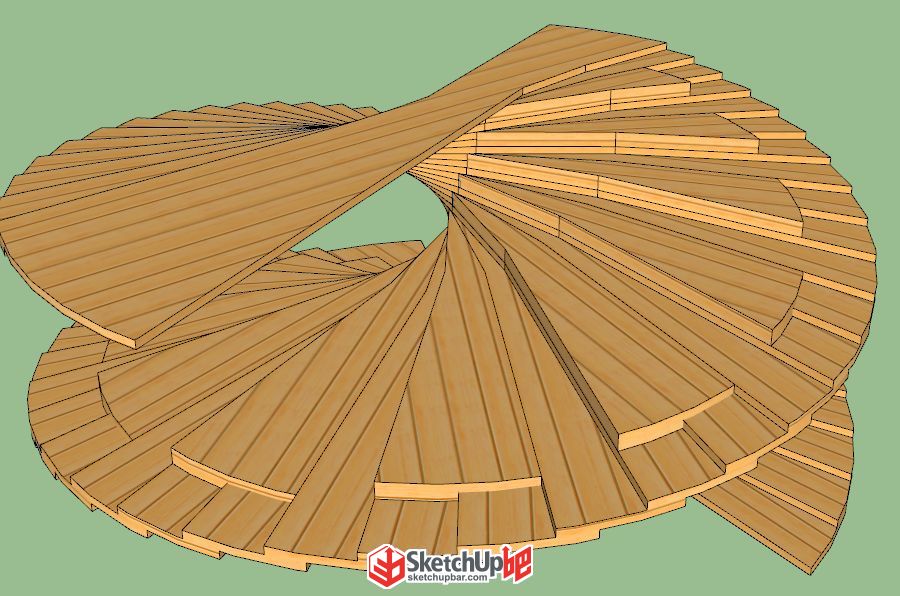

賦予材質合并后全部炸開，修改最頂上的平臺

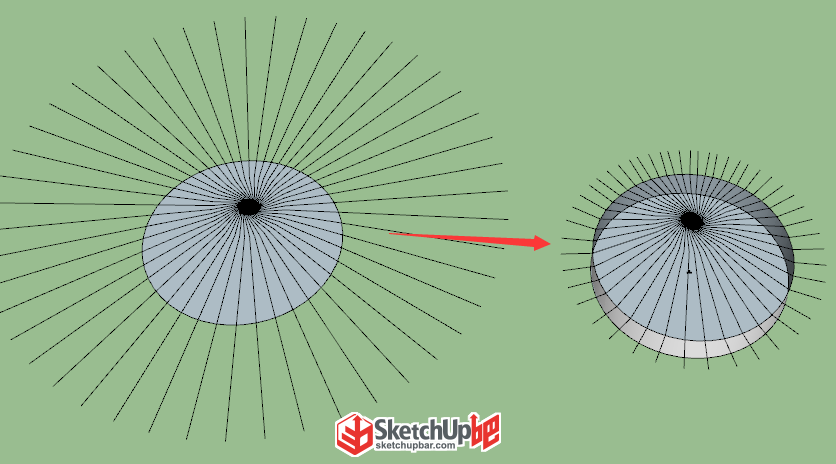

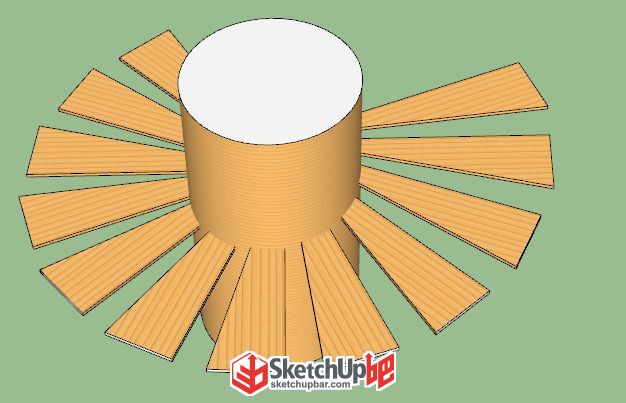

轉換成實體，和外圈圓柱進行布爾運算
同理，做出中間的樓梯平臺
繪制扶手線，用【線轉圓柱】（SUAPP編號148）生成扶手，用【路徑陣列】（SUAPP編號46）生成欄桿
用踏板線旋轉復制與圓得到相交的圖形，用【三線工具】中的繪制法線（SUAPP編號179）得到法線，再將得到的法線用【批轉組件】中的線轉組件（SUAPP編號242）得到帶有方向的組件，將組件改成立柱

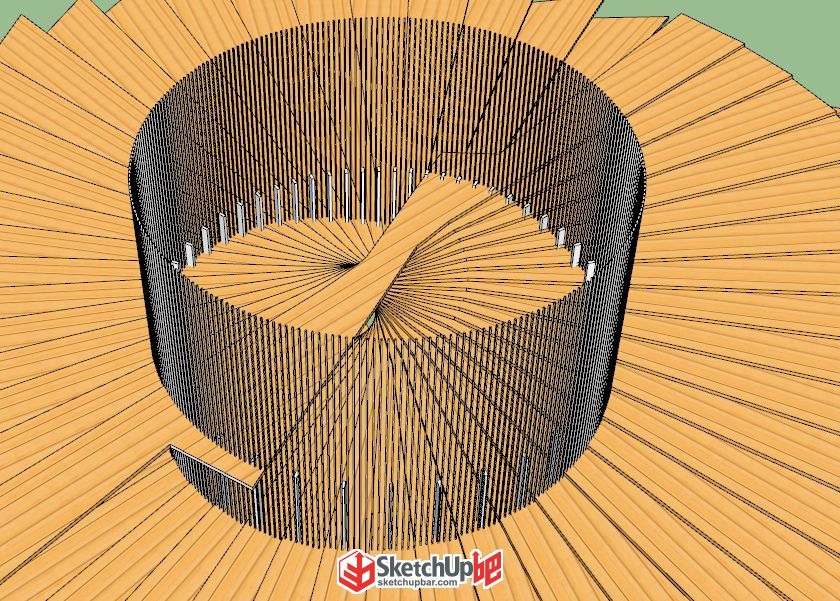

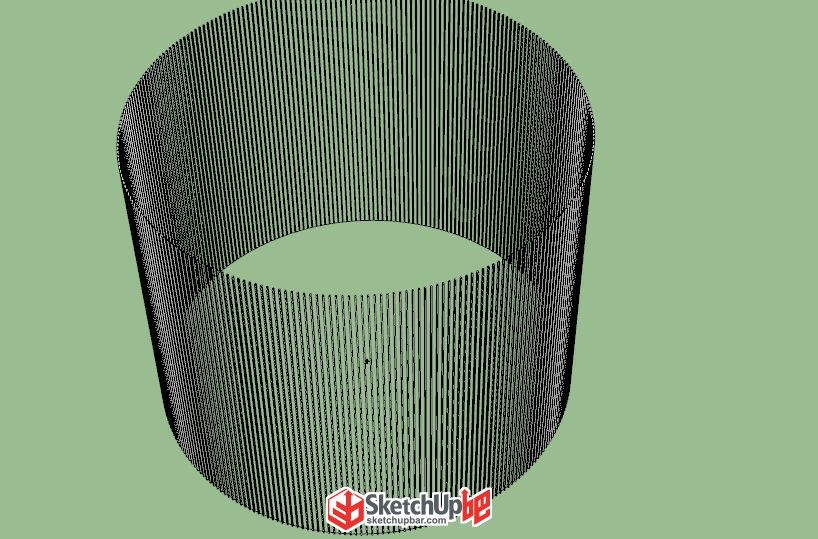

旋轉復制出表皮豎條，與前面未作布爾運算的踏板面交錯
最后補上水平方向的表皮構建，完成
找出平面中心點并定位，制作標準組件
22.5度，旋轉復制。將踏步標準組件及立面位置相對應，全部成組，組內中心定位點。
復制剛才得到的踏步組，翻轉旋轉，對齊兩組中心點，使其與平面對應

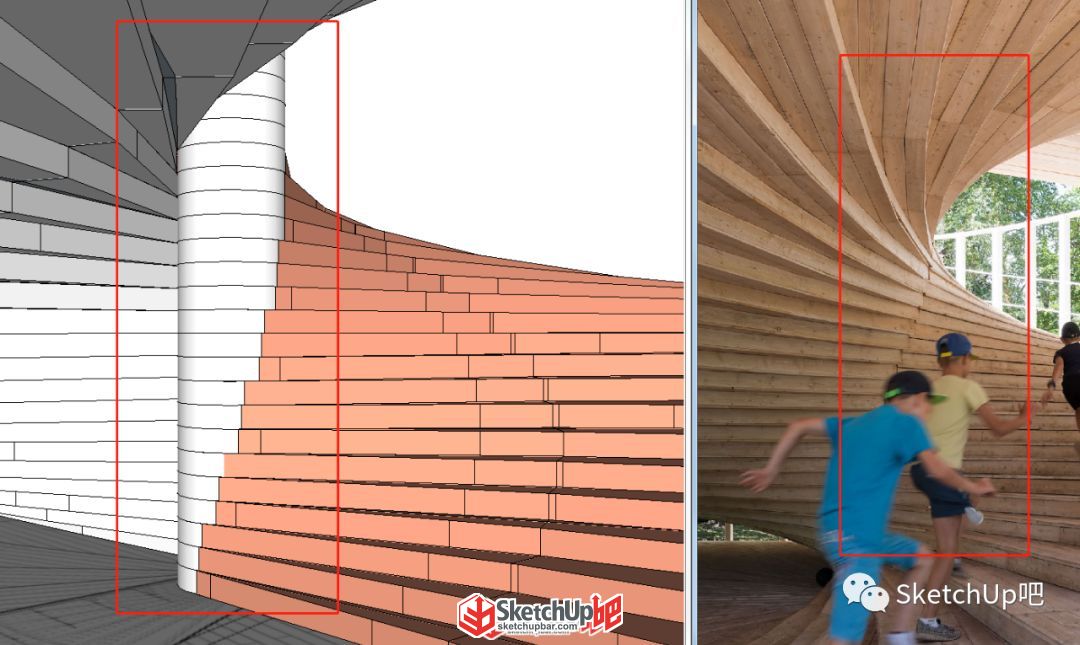

對比兩組樓梯后發現轉折處生硬

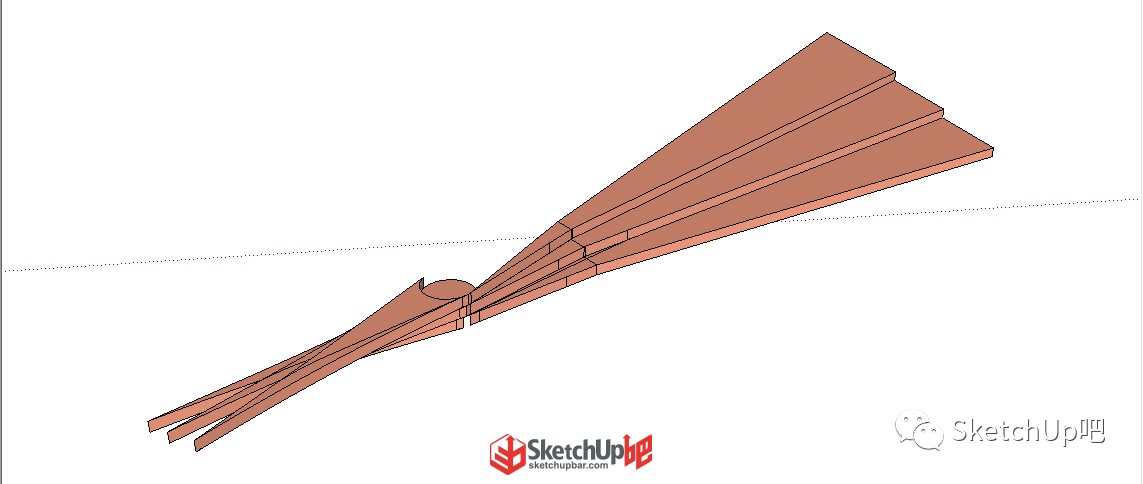

調整標準組件形式
交接部分接近原方案

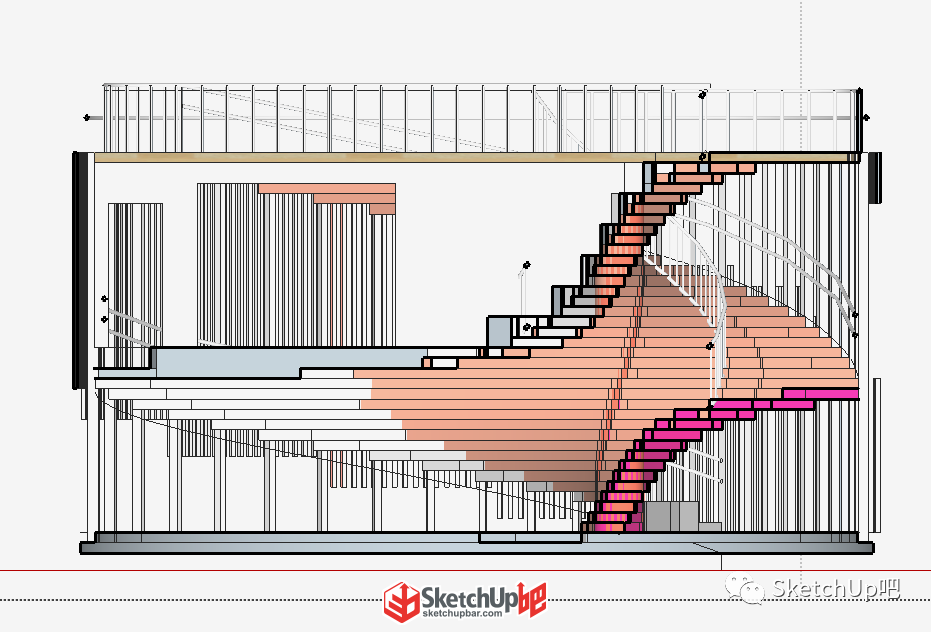

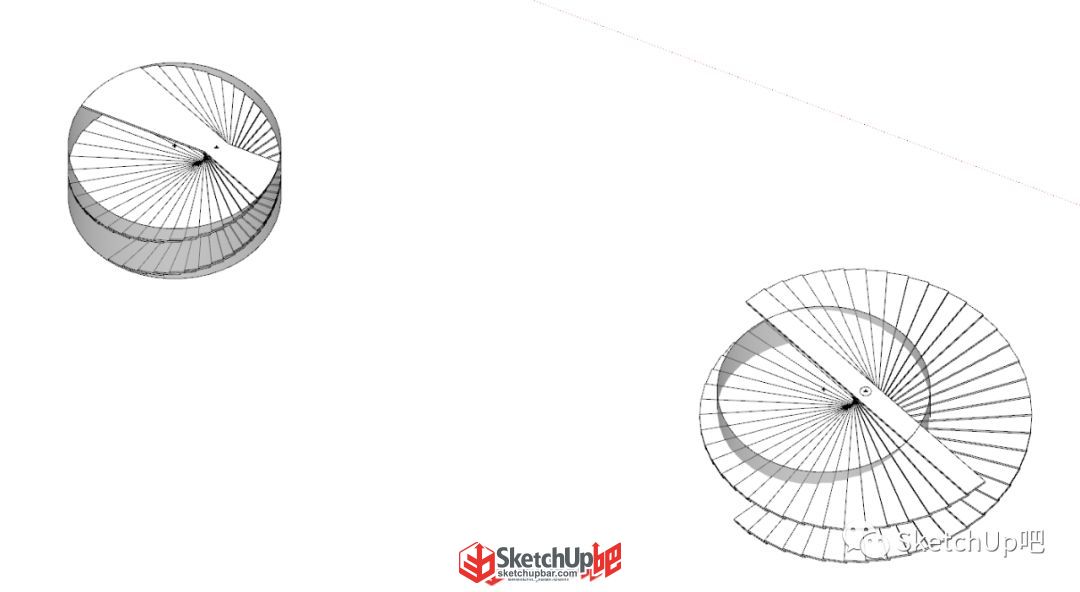

大圓圓心繪制圓（樓梯邊界），兩組樓梯炸開成組，分別同邊界圓柱組模型交錯，其中一組中局部踏步高450，找到邊界線，模型交錯，推拉工具將踏步調整為450高。
根據頂層平面添加屋頂平臺及拉桿。延踏步端點連線，得到螺旋線，【線轉圓柱】（SUAPP編號148）得到樓梯扶手。

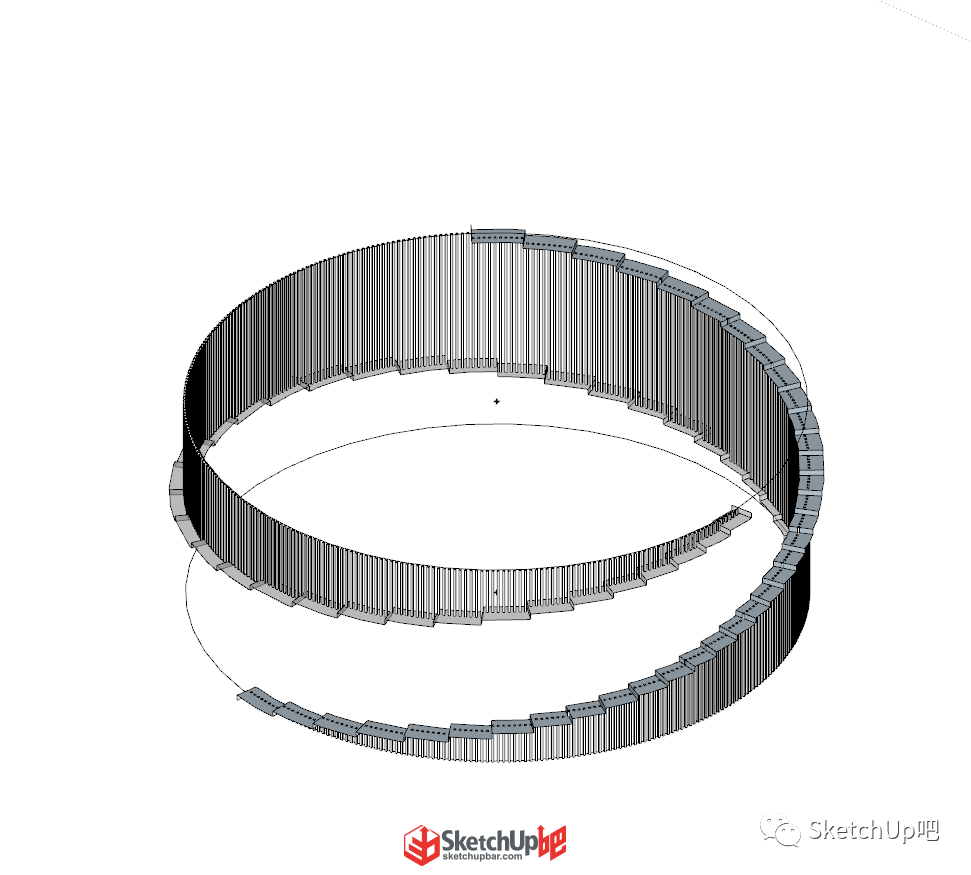

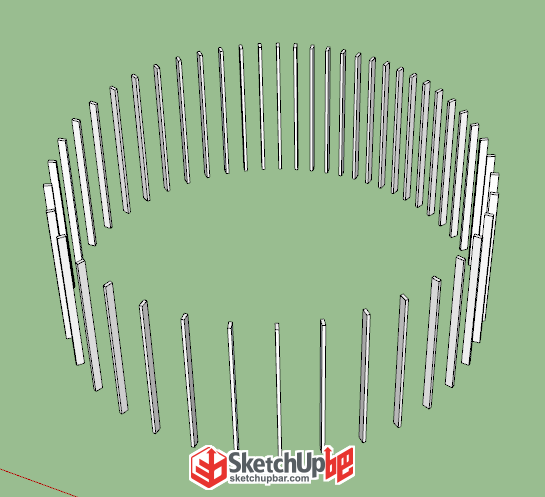

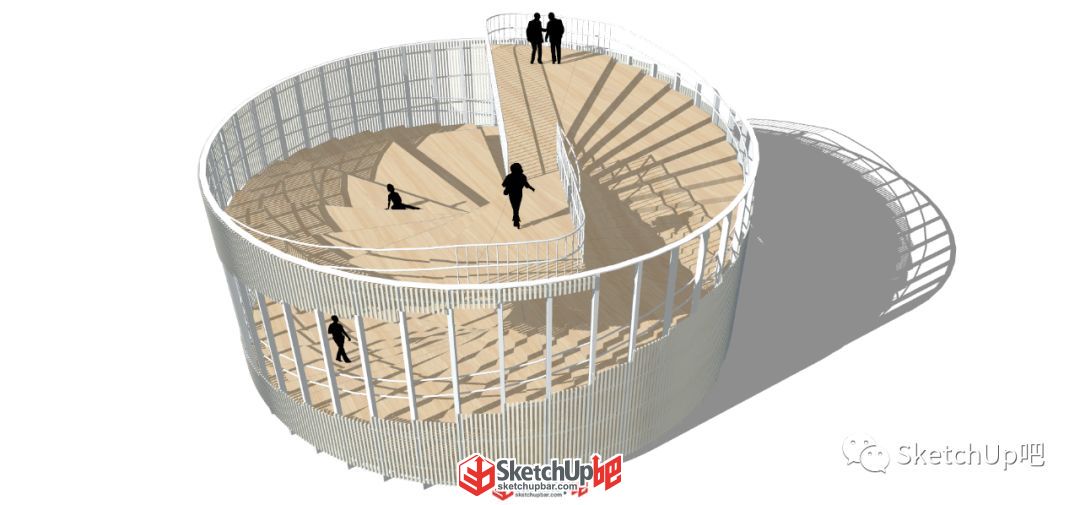

外圍鋼柱，繪制組件，根據平面旋轉復制。（線轉組件方式得到結果，不朝向圓心） 立面格柵旋轉復制，轉平面模式，對應踏步分組，調整高度至合適位置，參照剖面，補充中間部分分隔墻體。然后補充細節。
小吧已經震驚了 你們?yōu)槭裁催@么厲害 全部超綱完成作業
小吧可能真的要失業了吧 接下來是小吧的視頻 一起來看看吧 視頻錄制：SketchUp吧—彈指神通 音樂：Little West - Lost In My View 有什么心得疑問都可以到原貼和大家交流復制網址即可進入sketchupbar.com/thread-361826-1-1.html 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【講吧】欄目 www.mgcxq.cn/video
|
