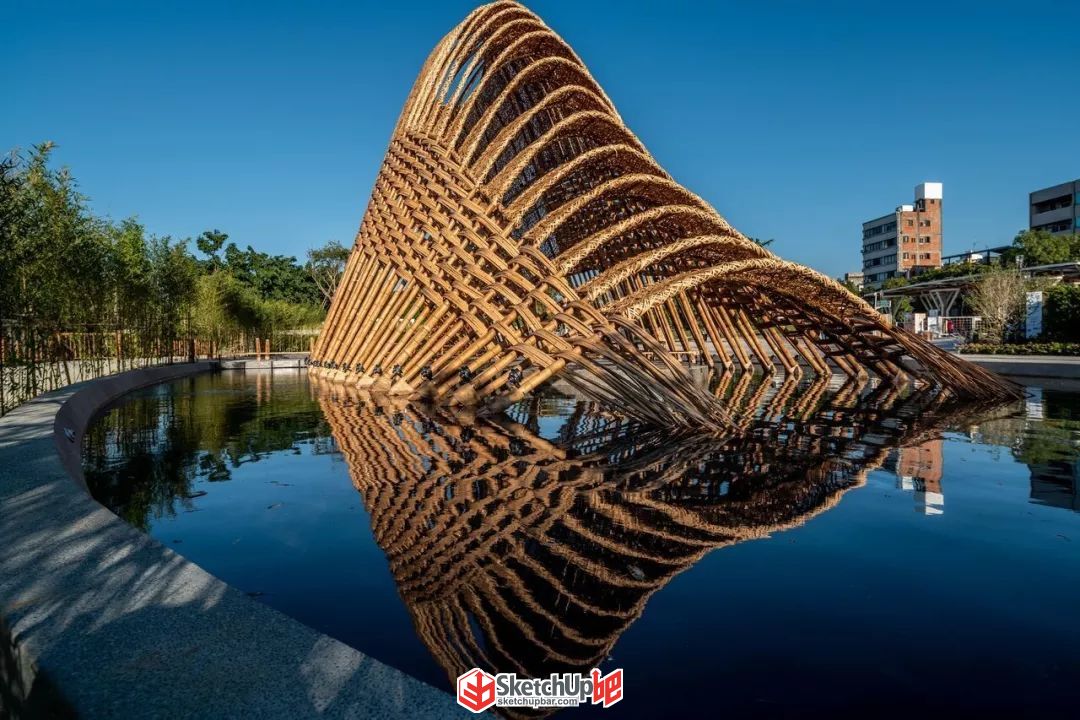

咱們直接開始學習吧 今天的主角是 臺灣竹跡館 ↓

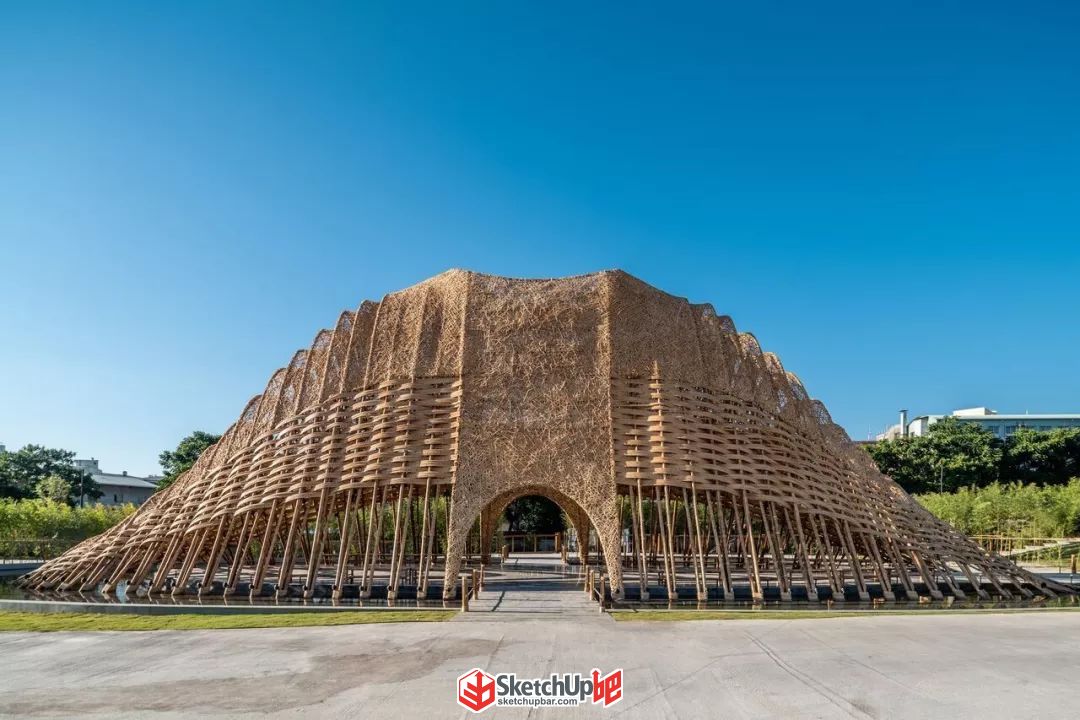

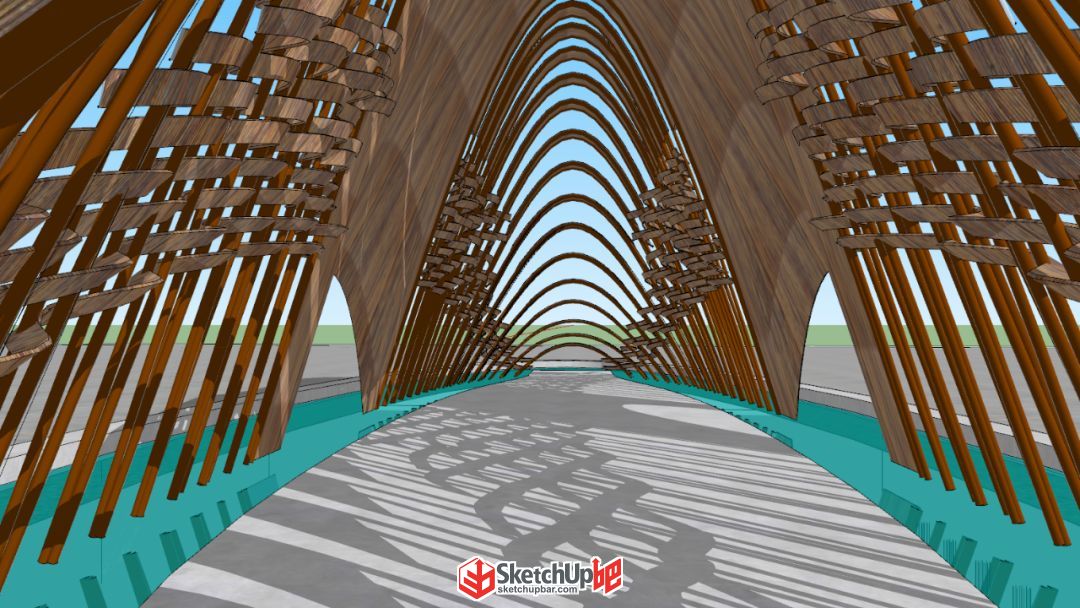

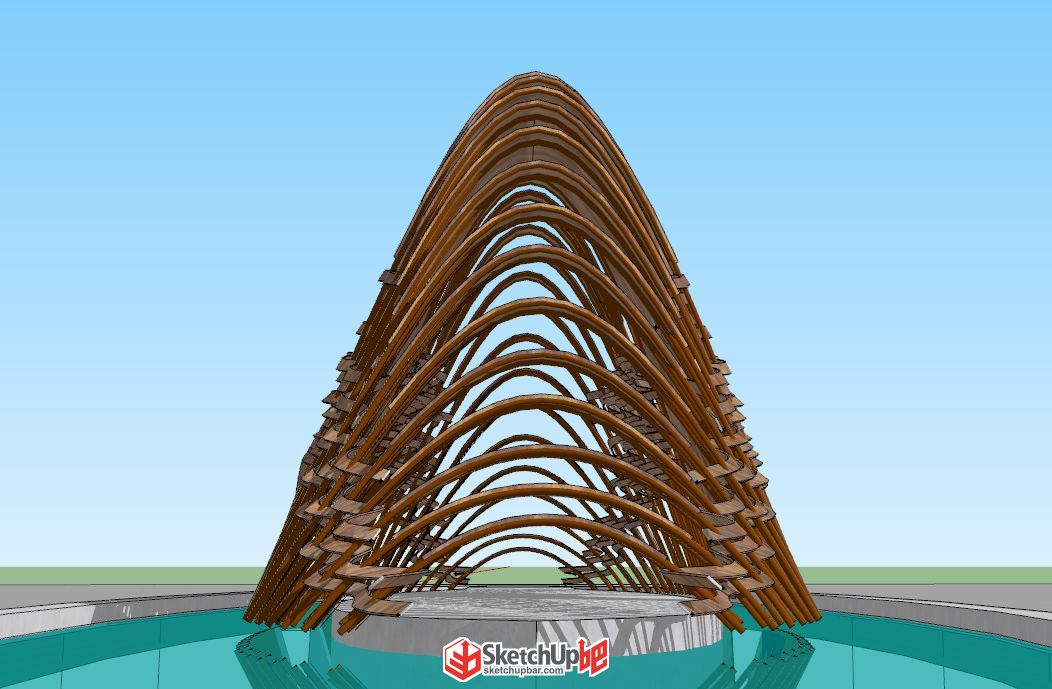

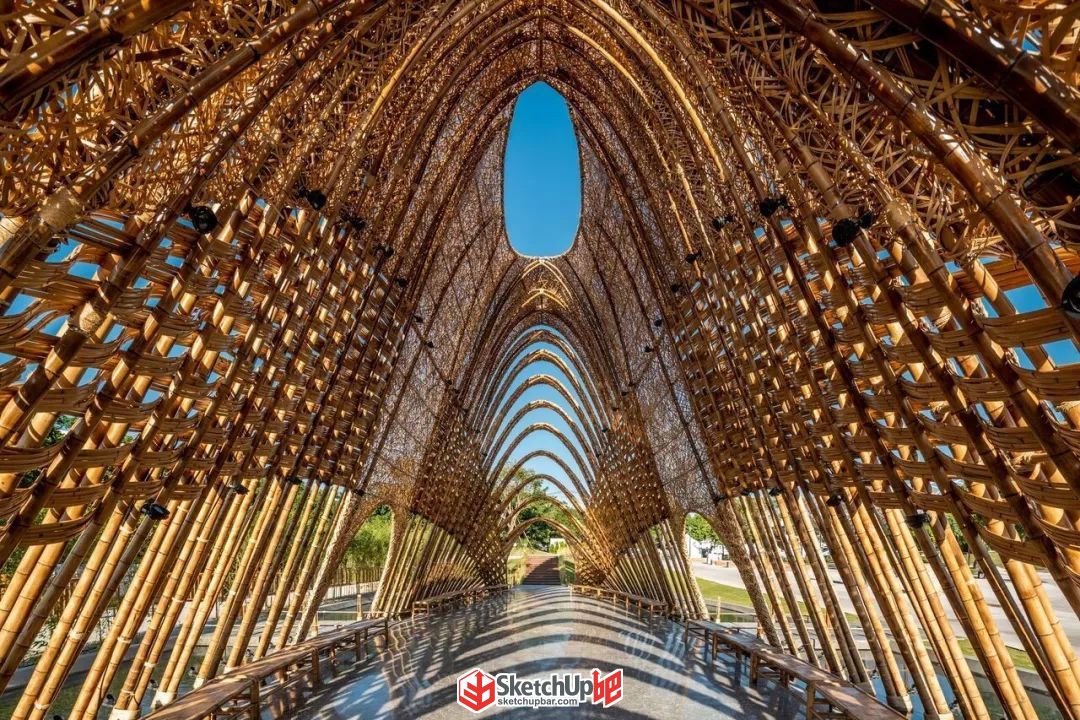

因應國際花博主題，F(xiàn)ormosa美麗的臺灣，設計師取自中央山脈群與海島的意象，像是一種籽從地表長出并被水包圍四周，在材料上嘗試極具有東方文化的元素「竹子」，并運用竹子的韌性與結構性，體現建筑美學并結合自然，呈現具有張力與結構性的空間特質。 ——資料來源：archdaily

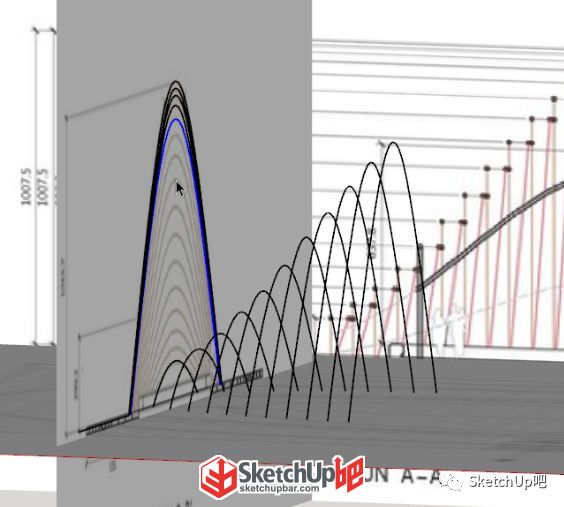

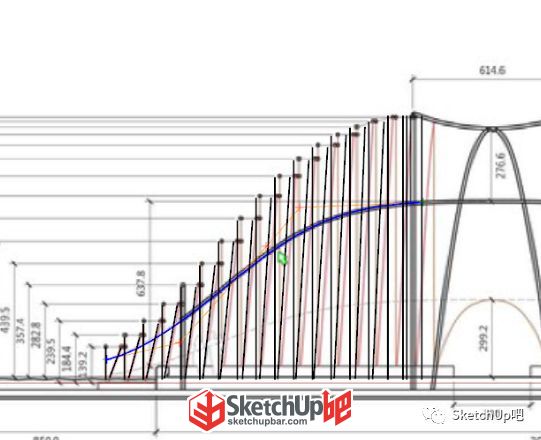

使用【貝茲曲線】（SUAPP編號96）繪制拱形柱的走向，繪制時盡量保證曲線的對稱，同樣的方式將所有的曲線繪制完成

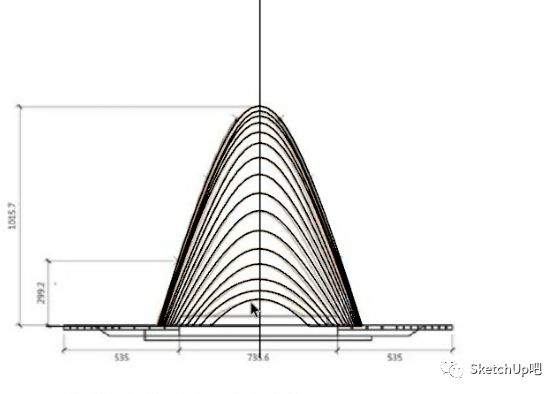

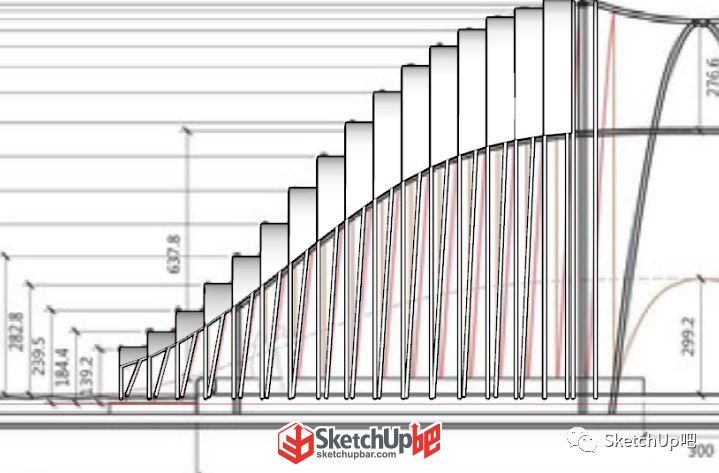

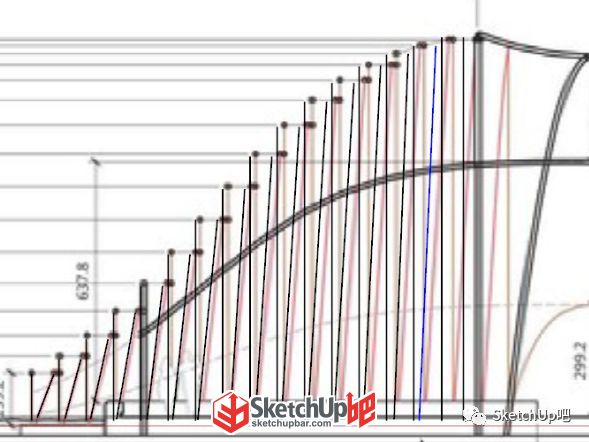

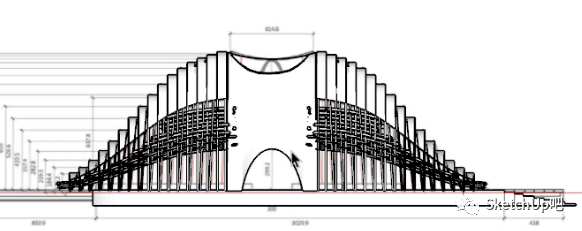

參考立面圖，將每一條曲線移動到對應的位置
全選曲線，整體移動復制

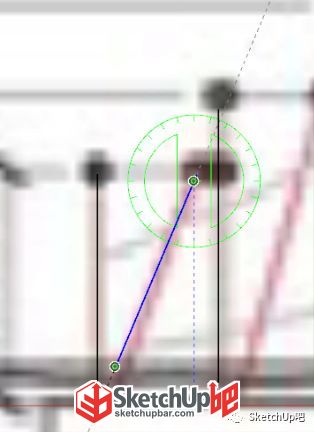

使用旋轉工具旋轉曲線到對應的位置

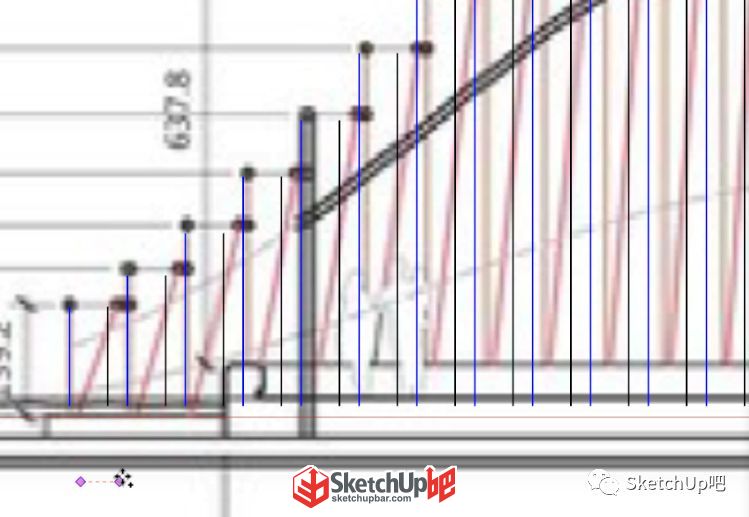

再次全選垂直方向上的曲線，向右移動復制，使較短的曲線處于相鄰曲線的正下方
整個場景復制一份，貝茲曲線繪制出頂棚的位置
使用【拉線成面】（SUAPP編號156）將線拉成面與曲線全部相交

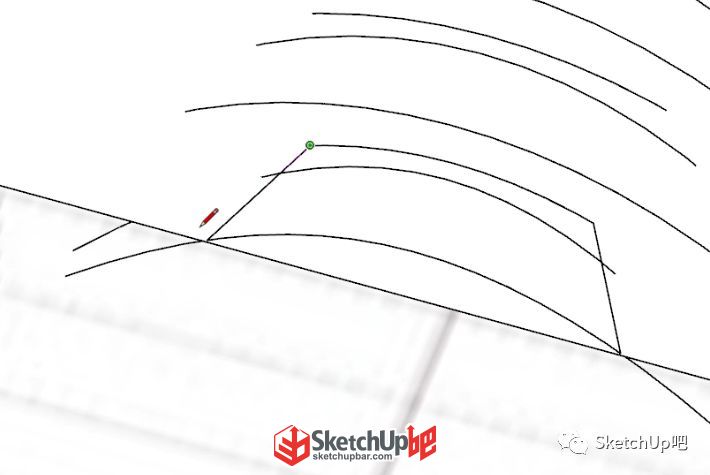

使用鉛筆工具在曲面上連接高度相同的曲線交點

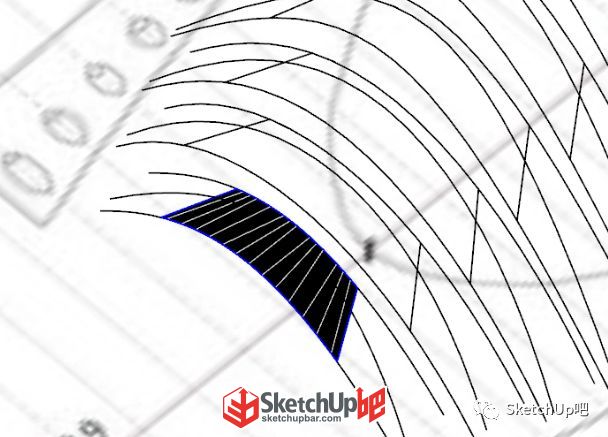

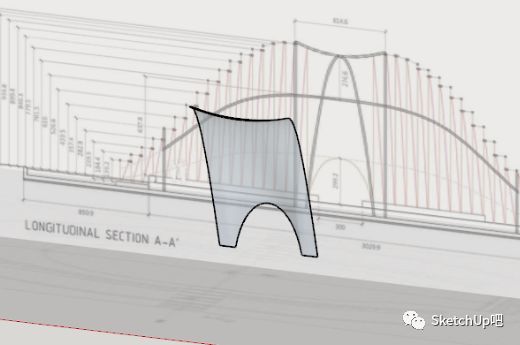

選擇高度相同的曲線與連接線圍合的部分，使用【曲線放樣】中的輪廓放樣（SUAPP編號427）生成面

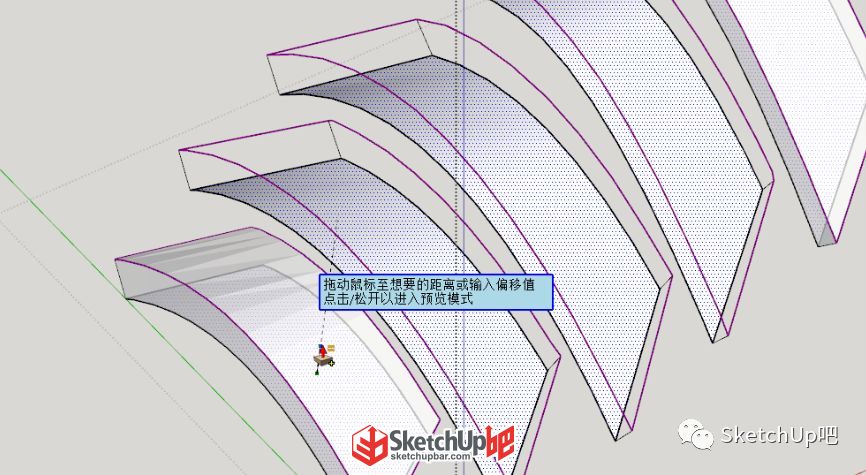

同樣的方式完成所有的頂面，整體創建成群組，全選面使用【超級推拉】中的加厚推拉（SUAPP編號94）推拉出厚度

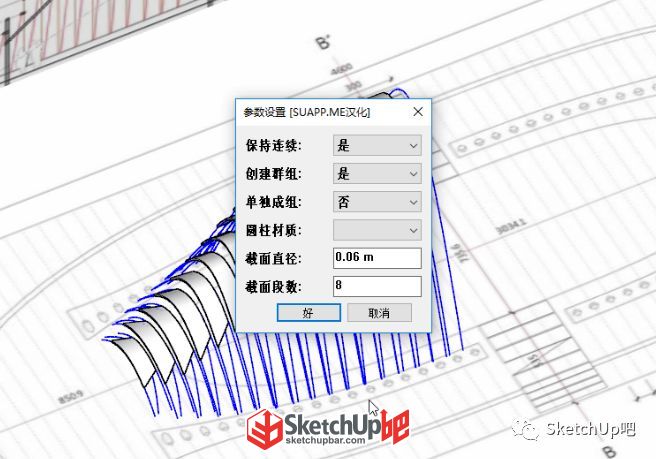

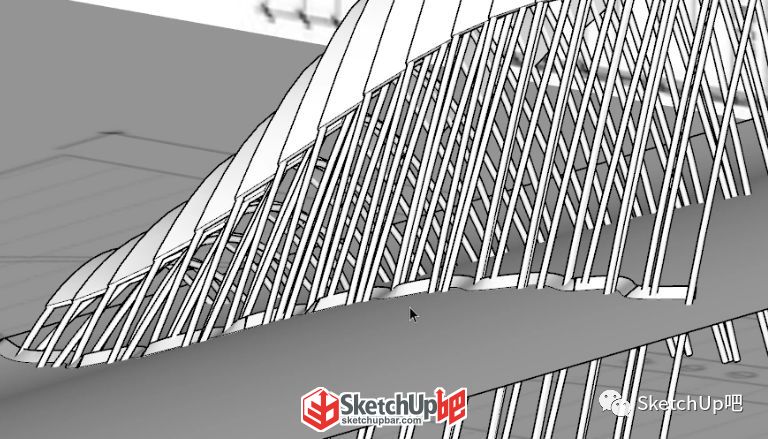

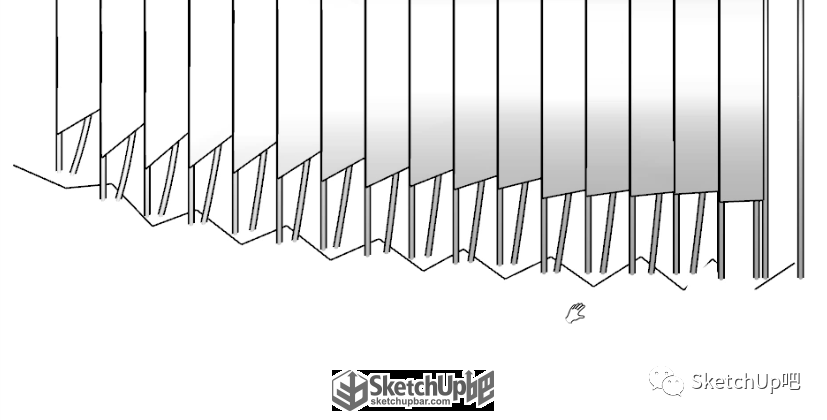

使用【線轉圓柱】（SUAPP編號148）將所有曲線轉成圓柱

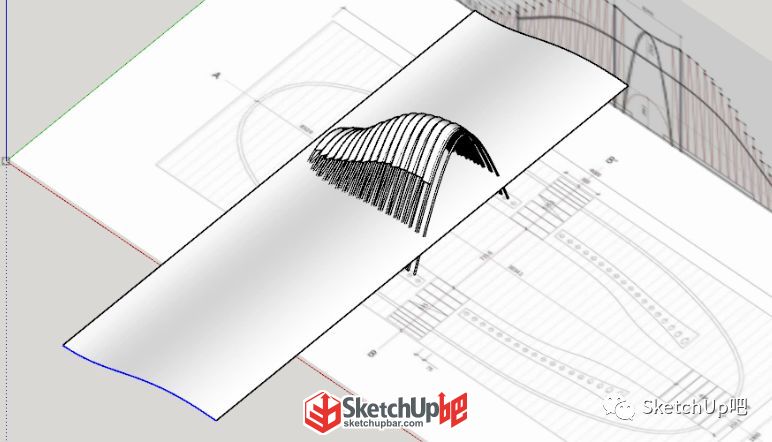

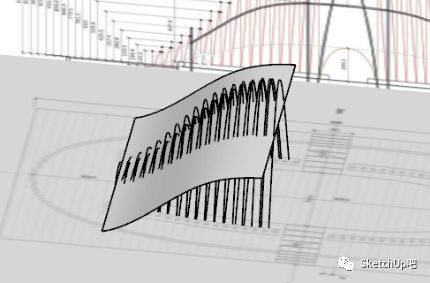

貝茲曲線繪制編織部分的輪廓，拉線成面與整個模型相交，面成群組

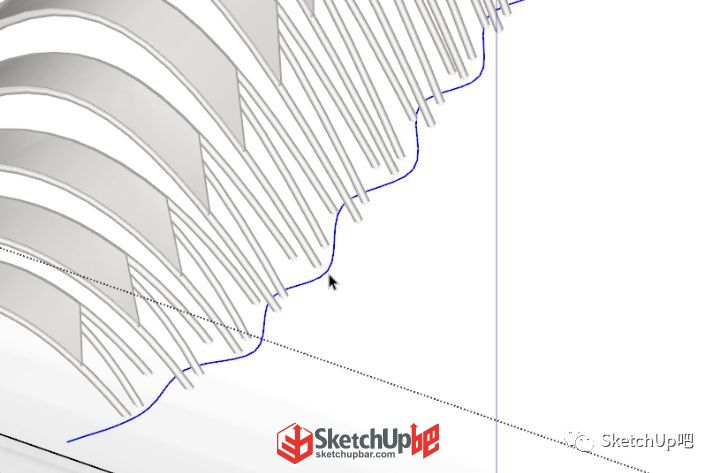

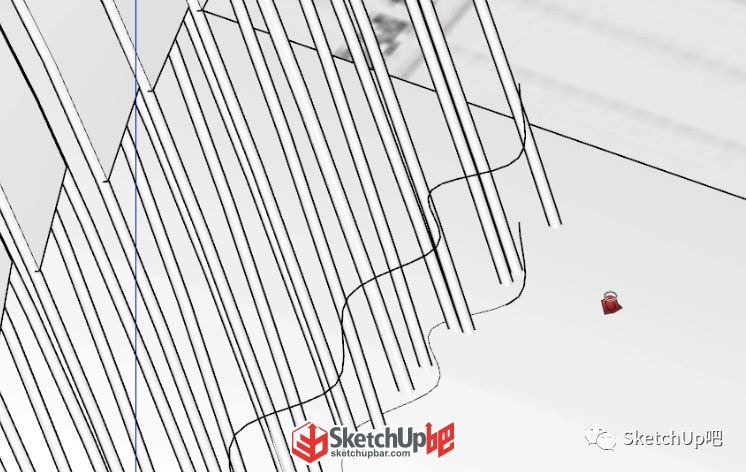

鉛筆工具在曲面上繪制編織的大致走向

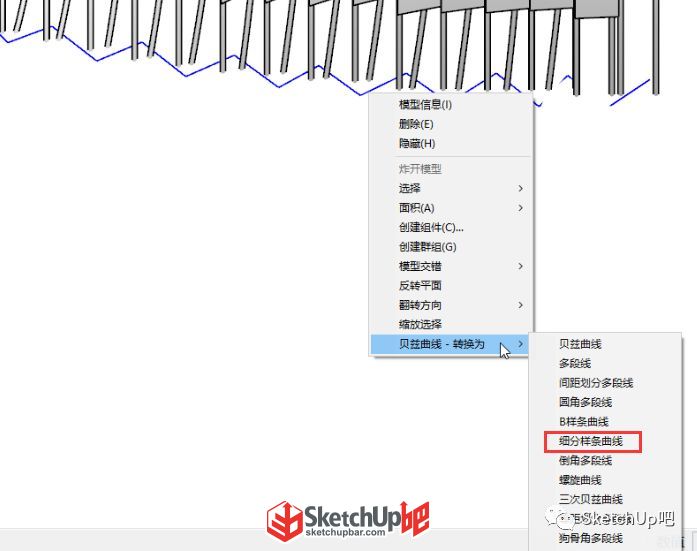

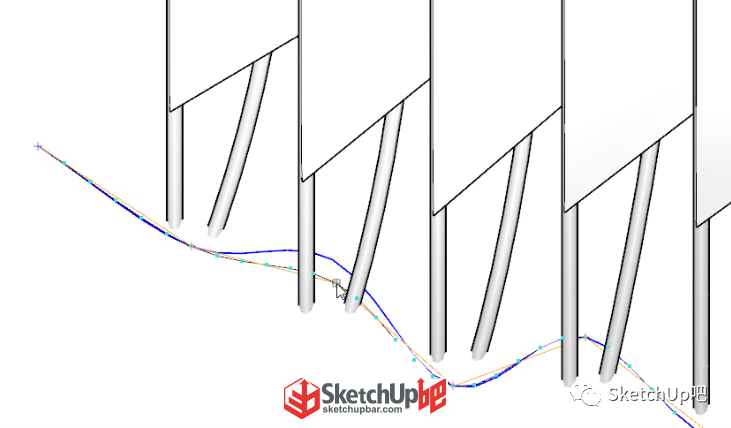

全選線段右鍵轉換為細分樣條曲線
調整一下細節
使用沙盒工具中的投影工具將整條曲線完整地投影到曲面上
刪除原始曲線，進入曲面群組，使用【選連續線】（SUAPP編號47）選中曲線

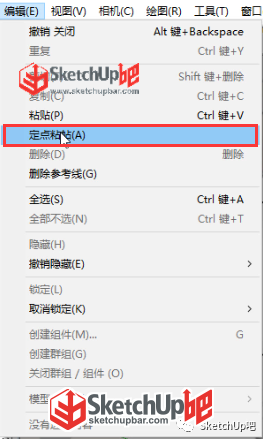

ctrl+x剪切曲線，退出群組，定點粘貼曲線，【焊接線條】（SUAPP編號48）將曲線焊接一下

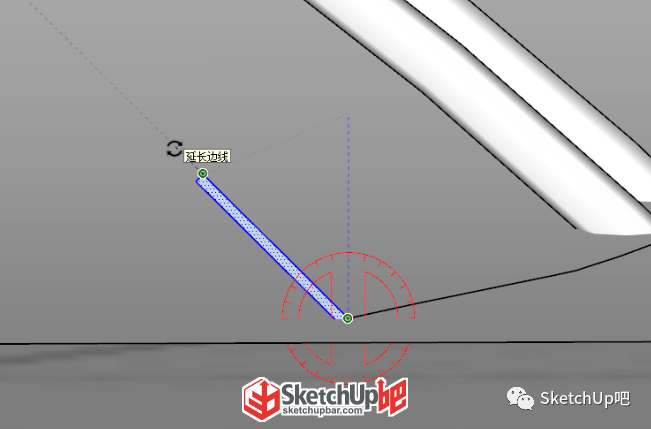

鉛筆工具繪制直線，拉線成面形成編織段的截面，旋轉工具將截面旋轉到合適的位置

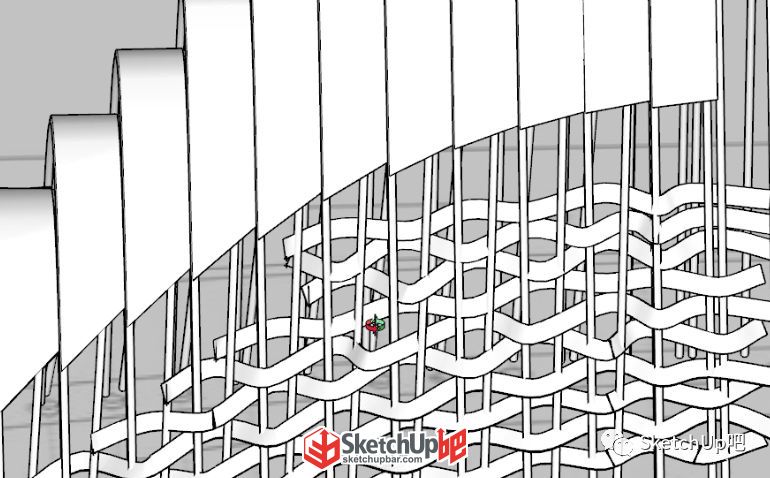

全選截面和曲線，使用【穩定跟隨】（SUAPP編號23）做出編織條
后面再使用同樣的方式來制作編織條，注意方向即可

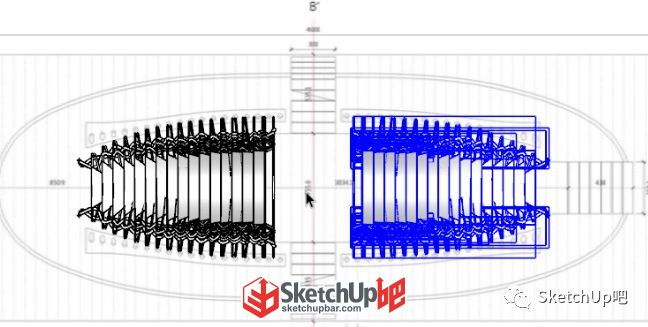

使用鏡像工具將編織條鏡像復制，再整體鏡像復制

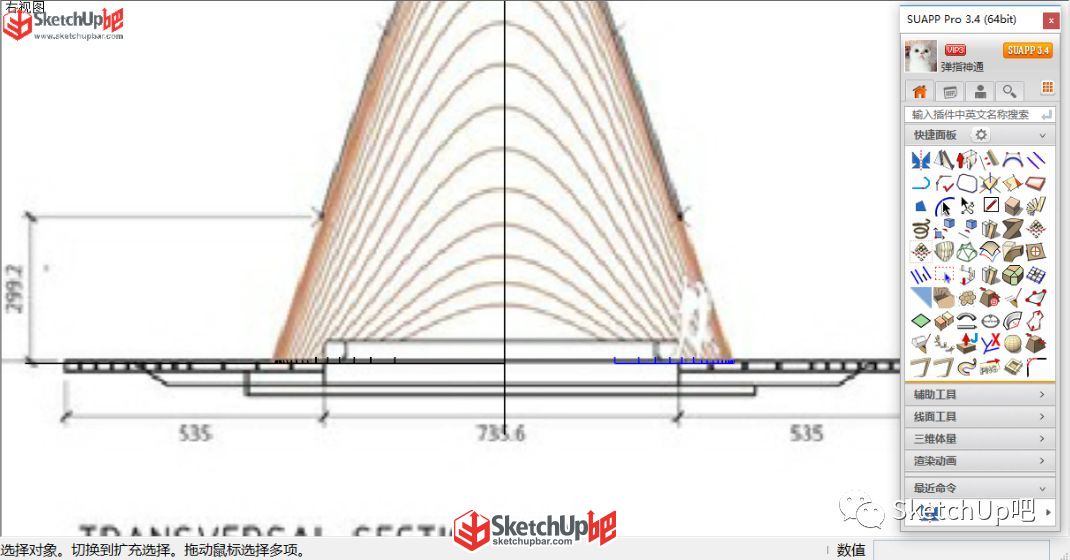

然后制作中間的頂，方法很簡單，把輪廓線畫出來，再放樣即可
視頻錄制：SketchUp吧—彈指神通 音樂：Tobu _ Itro - Sunburst 完整視頻復制下方鏈接進行觀看 sketchupbar.com/ke/67
|
